Presentation Transcript
distorsi harmonisa

DISTORSI HARMONISA

Happy Novanda, PhD

definisi harmonisa 1
Definisi Harmonisa [1]
  • Padaumumnya, energilistrikdiproduksipadafrekuensi yang konstanyaitu 50 atau 60 Hz danberbentuk sinusoid.
definisi harmonisa 2

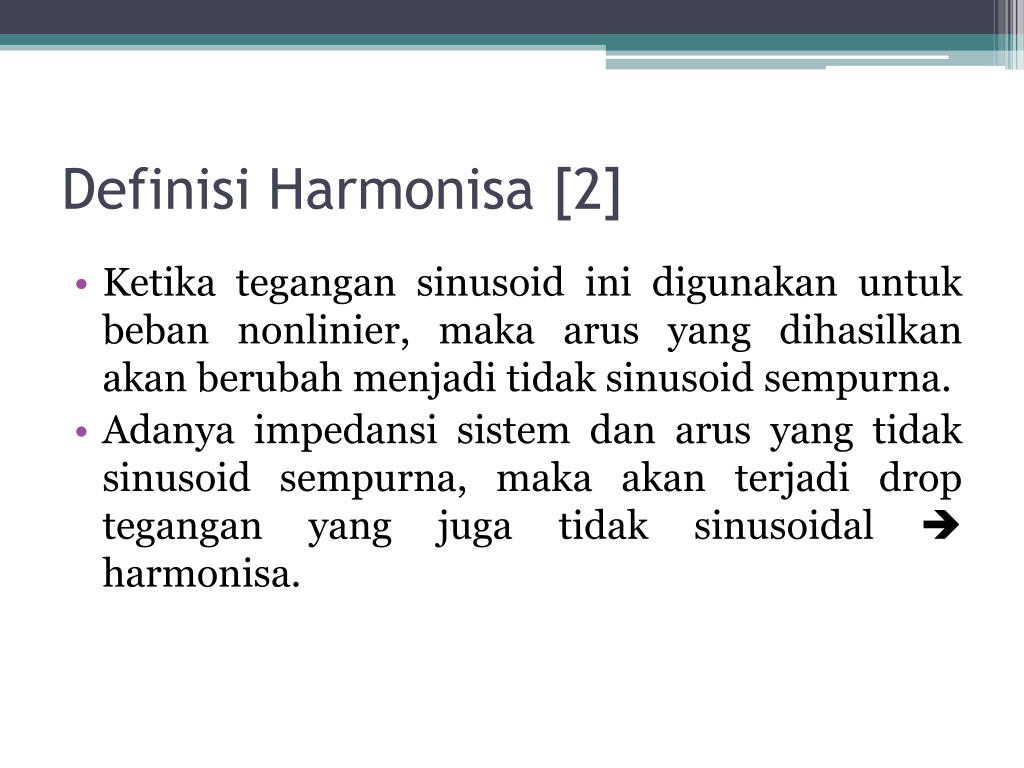

Definisi Harmonisa [2]
  • Ketikategangan sinusoid inidigunakanuntukbebannonlinier, makaarus yang dihasilkanakanberubahmenjaditidak sinusoid sempurna.
  • Adanyaimpedansisistemdanarus yang tidak sinusoid sempurna, makaakanterjadi drop tegangan yang jugatidak sinusoidal  harmonisa.

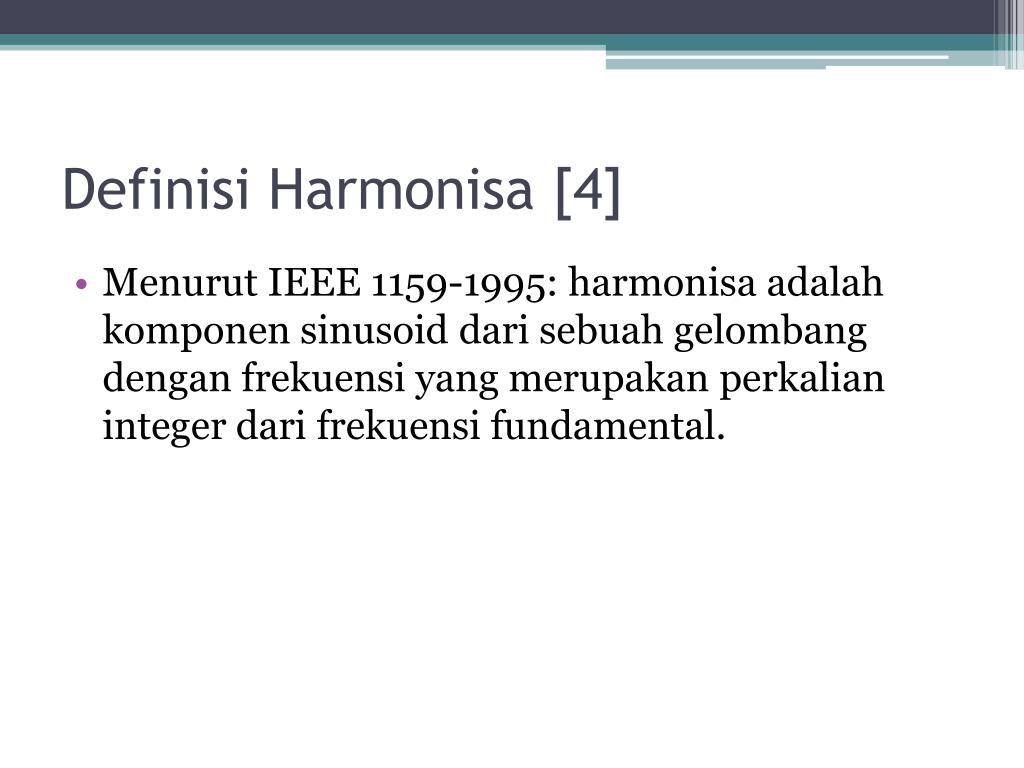

definisi harmonisa 4
Definisi Harmonisa [4]
  • Menurut IEEE 1159-1995: harmonisaadalahkomponen sinusoid darisebuahgelombangdenganfrekuensi yang merupakanperkalian integer darifrekuensi fundamental.
pentingnya analisis distorsi harmonisa

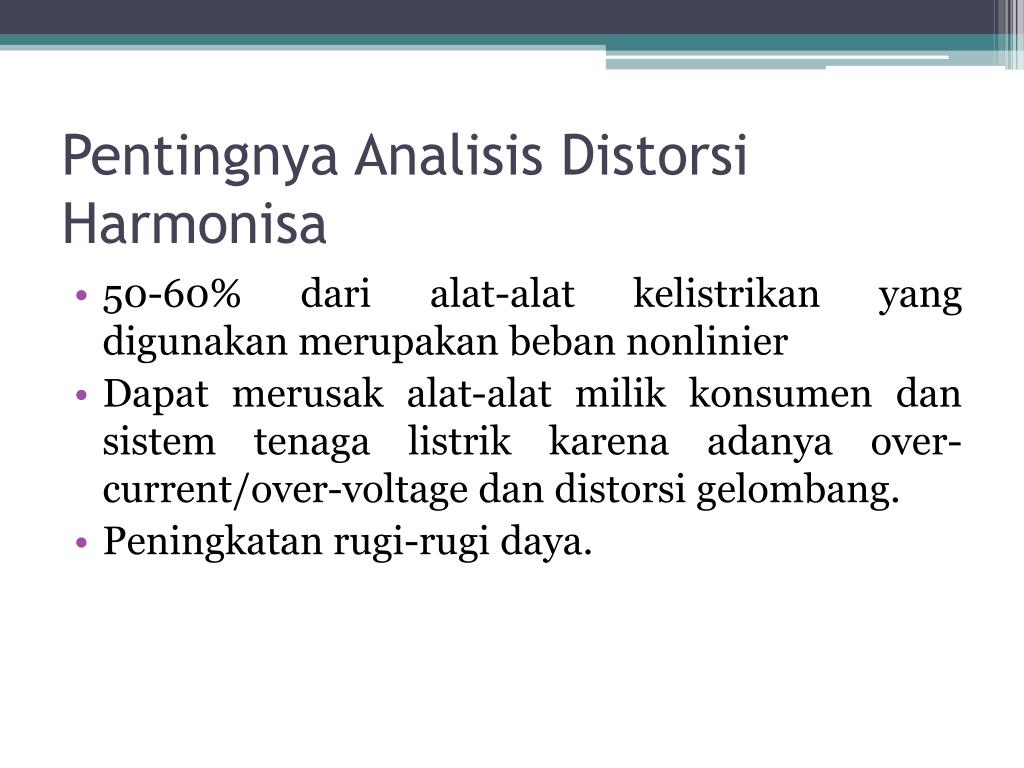

Pentingnya Analisis Distorsi Harmonisa
  • 50-60% darialat-alatkelistrikan yang digunakanmerupakanbebannonlinier
  • Dapatmerusakalat-alatmilikkonsumendansistemtenagalistrikkarenaadanya over-current/over-voltage dandistorsigelombang.
  • Peningkatanrugi-rugidaya.
cara menghitung distorsi harmonisa 1

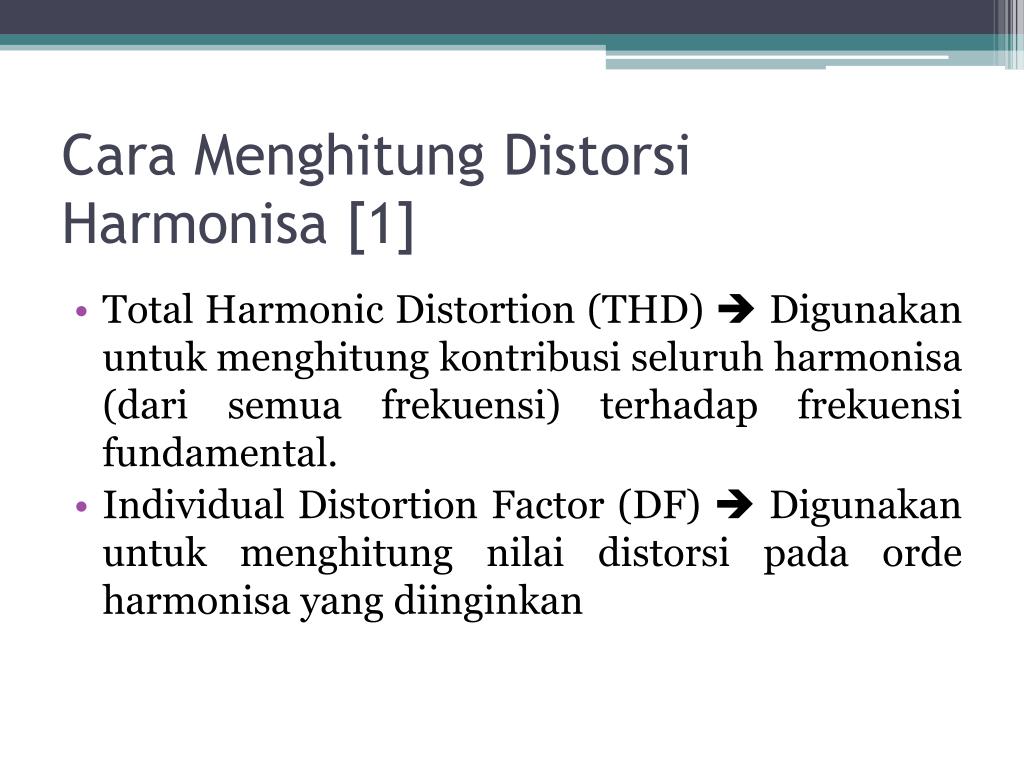

Cara Menghitung Distorsi Harmonisa [1]
  • Total Harmonic Distortion (THD)  Digunakanuntukmenghitungkontribusiseluruhharmonisa (darisemuafrekuensi) terhadapfrekuensi fundamental.
  • Individual Distortion Factor (DF)  Digunakanuntukmenghitungnilaidistorsipadaordeharmonisa yang diinginkan

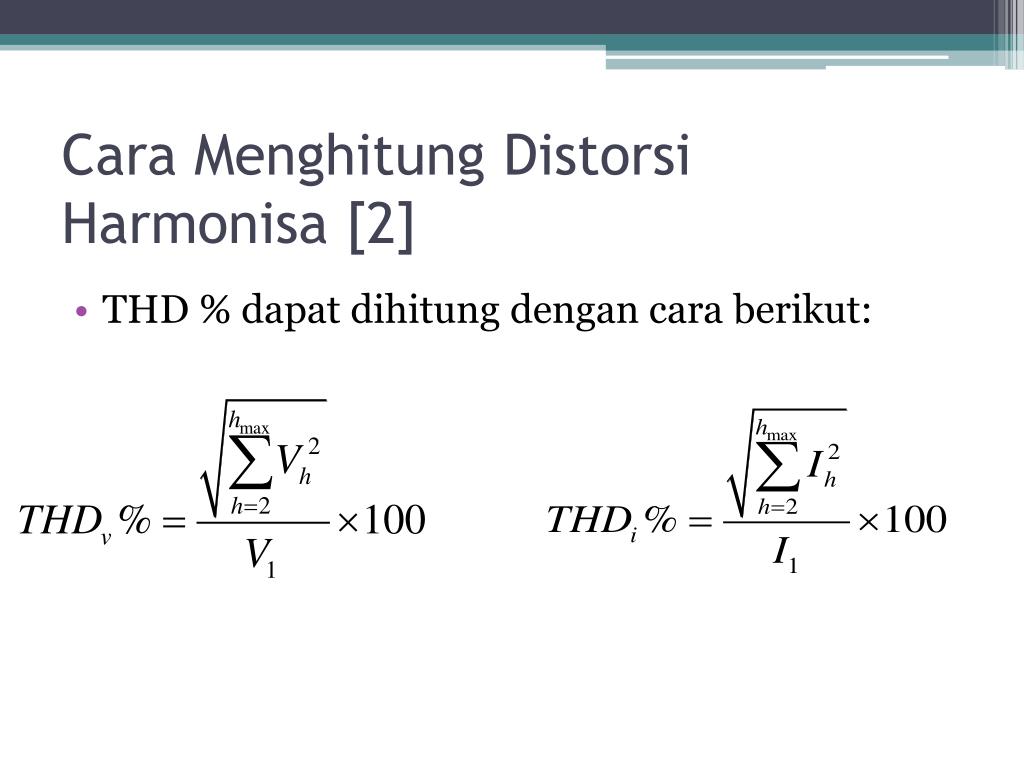

cara menghitung distorsi harmonisa 2
Cara Menghitung Distorsi Harmonisa [2]
  • THD % dapatdihitungdengancaraberikut:

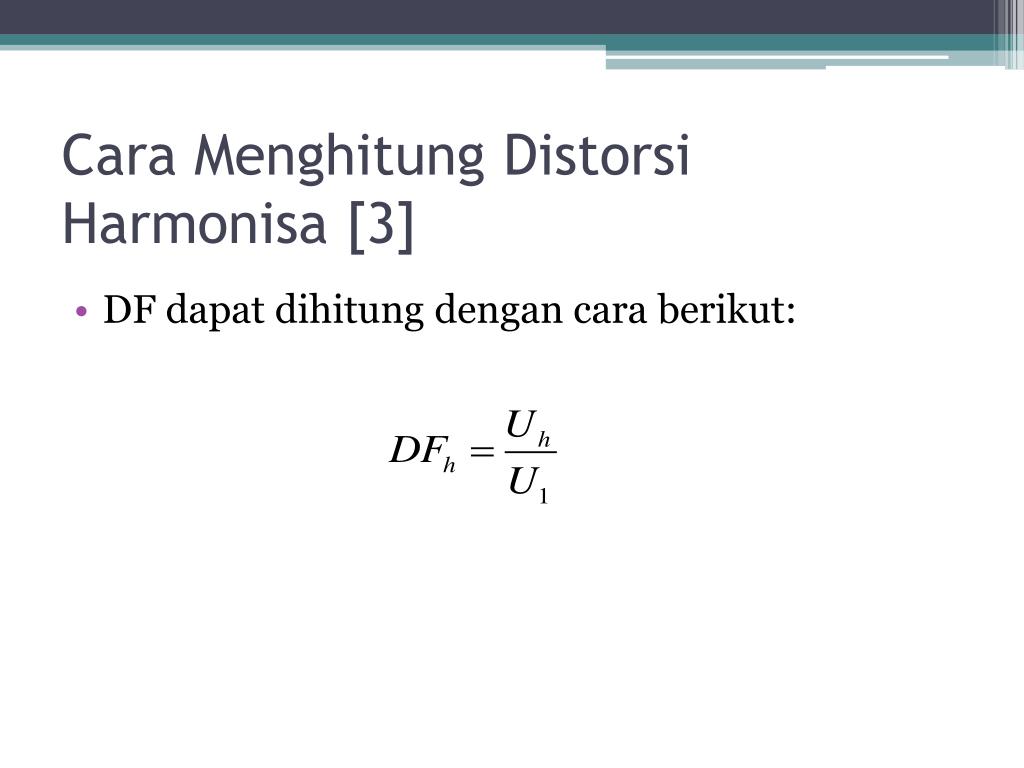

cara menghitung distorsi harmonisa 3
Cara Menghitung Distorsi Harmonisa [3]
  • DF dapatdihitungdengancaraberikut:
akibat distorsi harmonisa 1
Akibat Distorsi Harmonisa [1]
  • Timbulpanas yang berlebihdankegagalan yang prematurdaritrafodistribusi

 Peningkatanrugi-rugitembaga

  • Timbulpanas yang berlebihsertaosilasimekanispadasistem motor

 Memproduksimedan magnet yang rotasinyaberlawanandengan fundamental

akibat distorsi harmonisa 2

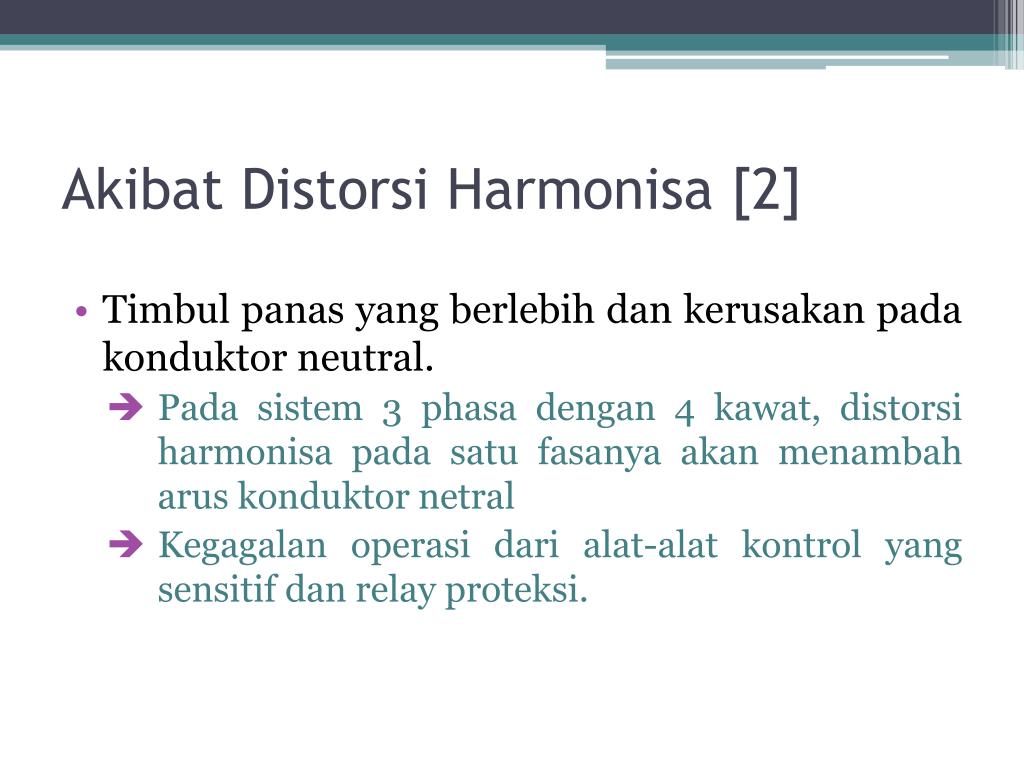

Akibat Distorsi Harmonisa [2]
  • Timbulpanas yang berlebihdankerusakanpadakonduktor neutral.
    • Padasistem 3 phasadengan 4 kawat, distorsiharmonisapadasatufasanyaakanmenambaharuskonduktornetral
    • Kegagalanoperasidarialat-alatkontrol yang sensitifdan relay proteksi.

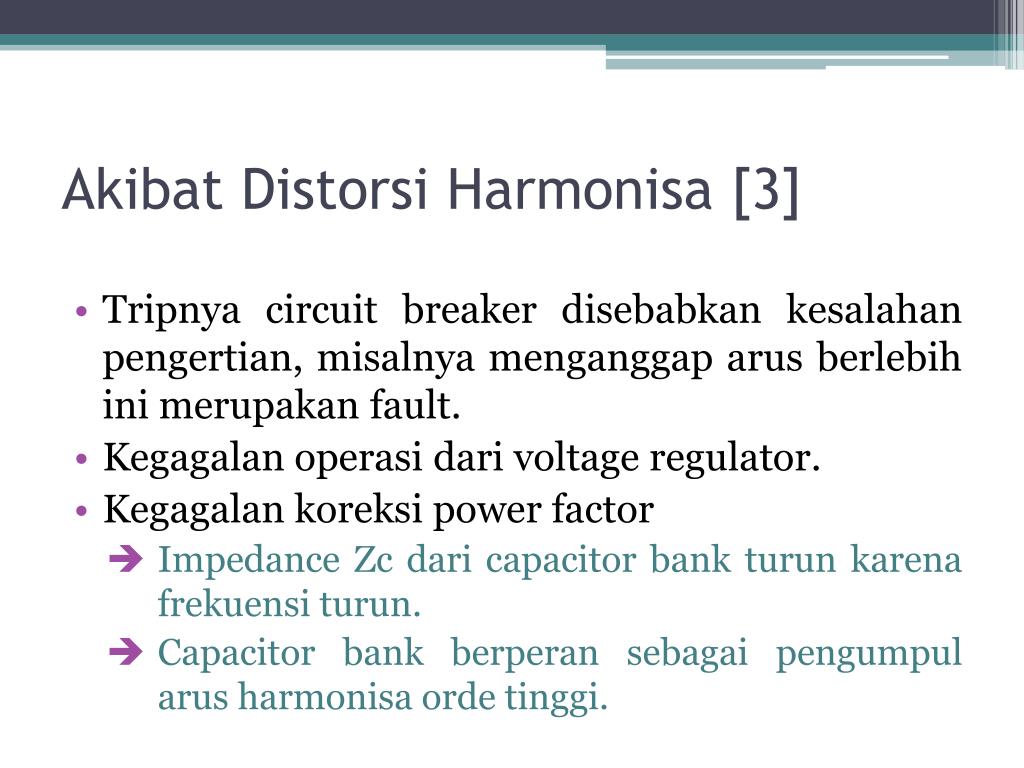

akibat distorsi harmonisa 3
Akibat Distorsi Harmonisa [3]
  • Tripnya circuit breaker disebabkankesalahanpengertian, misalnyamenganggaparusberlebihinimerupakan fault.
  • Kegagalanoperasidari voltage regulator.
  • Kegagalankoreksi power factor
    • Impedance Zcdari capacitor bank turunkarenafrekuensiturun.
    • Capacitor bank berperansebagaipengumpularusharmonisaordetinggi.
sumber dari harmonisa 1
Sumber dari Harmonisa [1]
  • Pembangkitan
    • Penggunaan inverter danbateraipadapembangkitantenagalistrik
  • Jaringantransmisidandistribusi

 Transformator yang terhubungpadajaringan, adanyasistemtransmisi High Voltage Direct Current (HVDC) yang dilengkapidengan converter yang besar, serta load-load besar yang terhubungkejaringan.

sumber dari harmonisa 2
Sumber dari Harmonisa [2]
  • Bebankonsumen
    • Mesin-mesinindustriumumnyadilengkapidengan power electronic converter.
    • Alat-alatrumahtangga yang merupakanbebannonliniersepertikomputerdan TV.

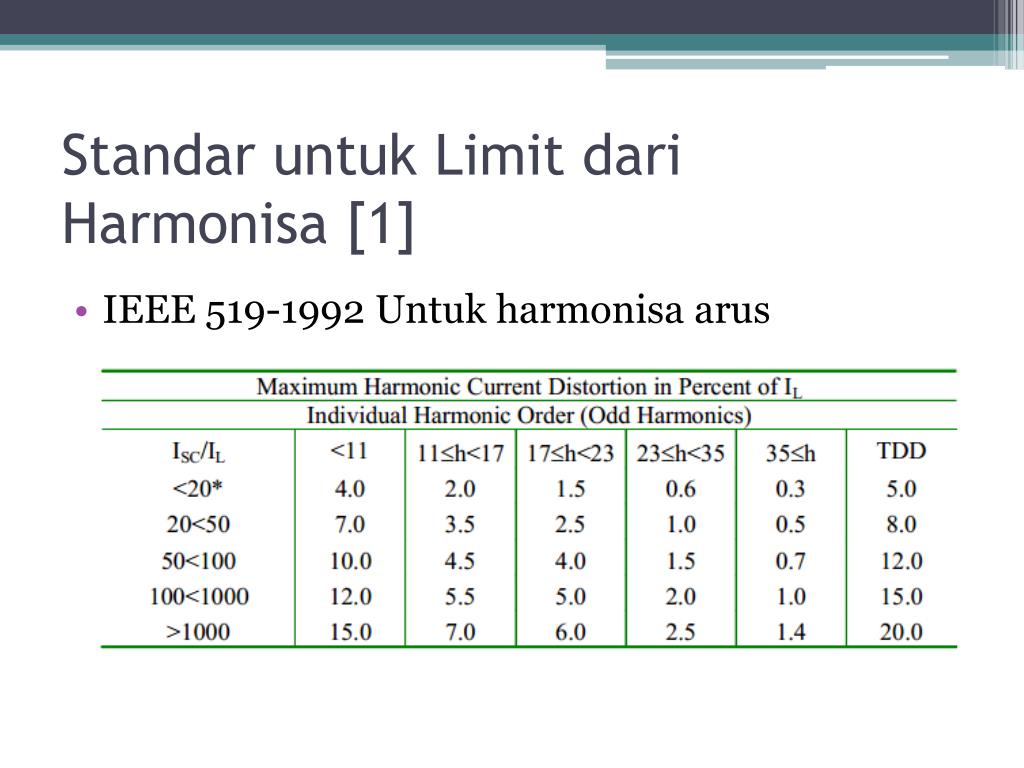

standar untuk limit dari harmonisa 1
Standar untuk Limit dari Harmonisa [1]
  • IEEE 519-1992 Untukharmonisaarus

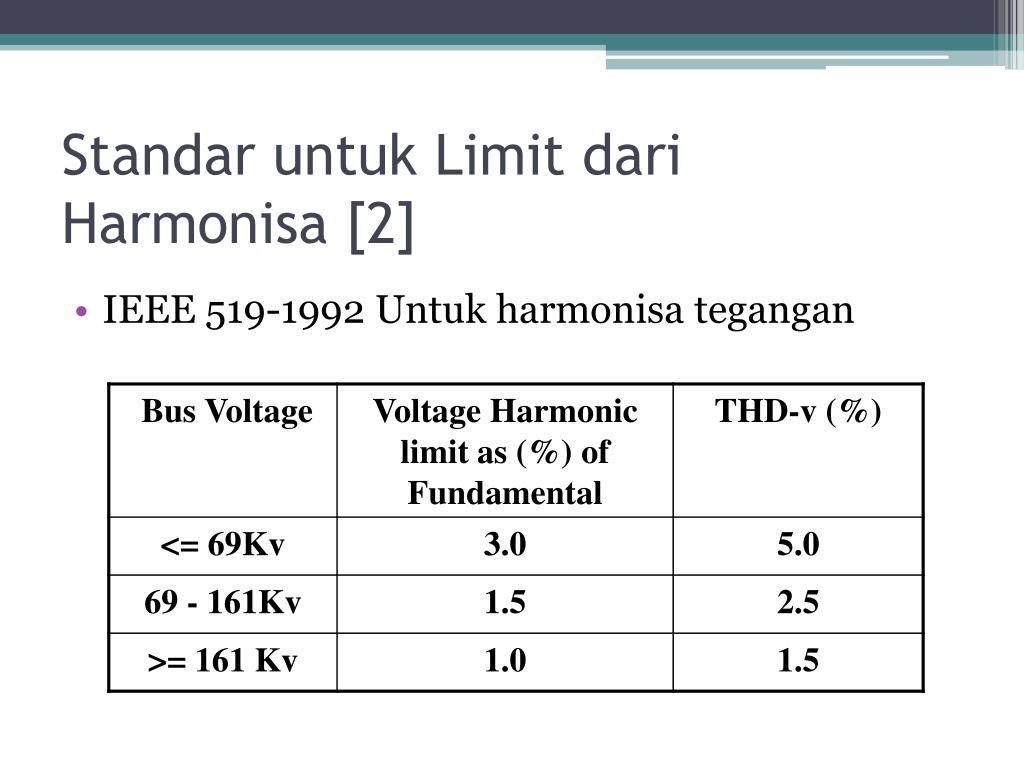

standar untuk limit dari harmonisa 2
Standar untuk Limit dari Harmonisa [2]
  • IEEE 519-1992 Untukharmonisategangan
cara mengurangi distorsi harmonisa

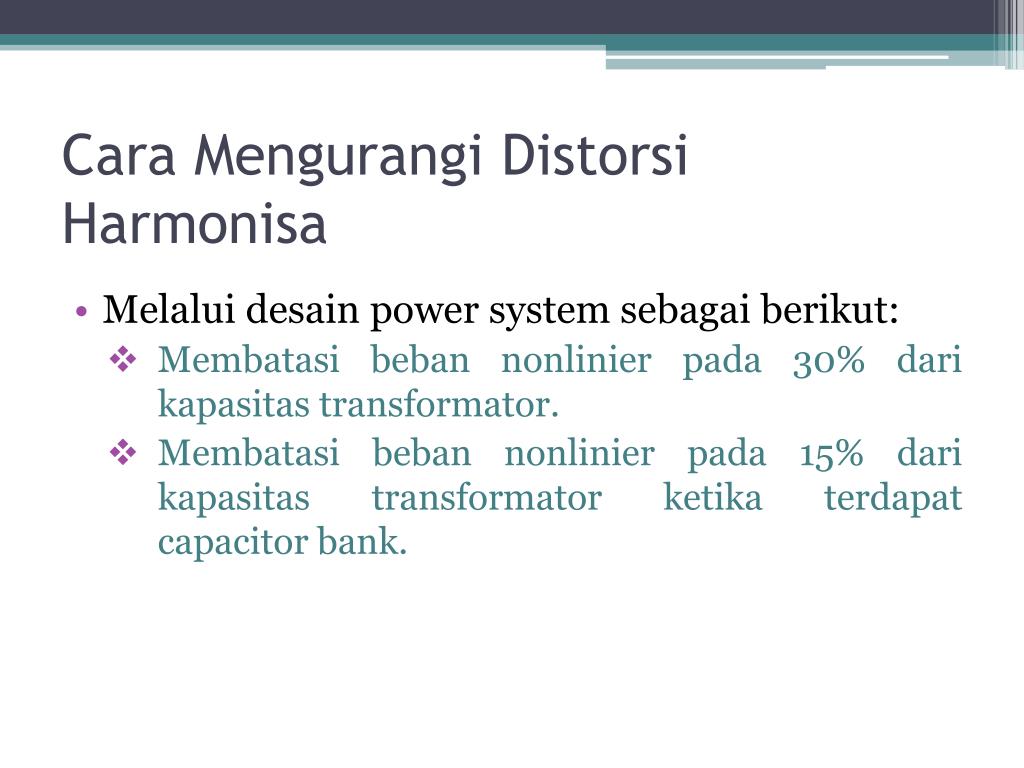

Cara Mengurangi Distorsi Harmonisa
  • Melaluidesain power system sebagaiberikut:
    • Membatasibebannonlinierpada 30% darikapasitastransformator.
    • Membatasibebannonlinierpada 15% darikapasitastransformatorketikaterdapat capacitor bank.

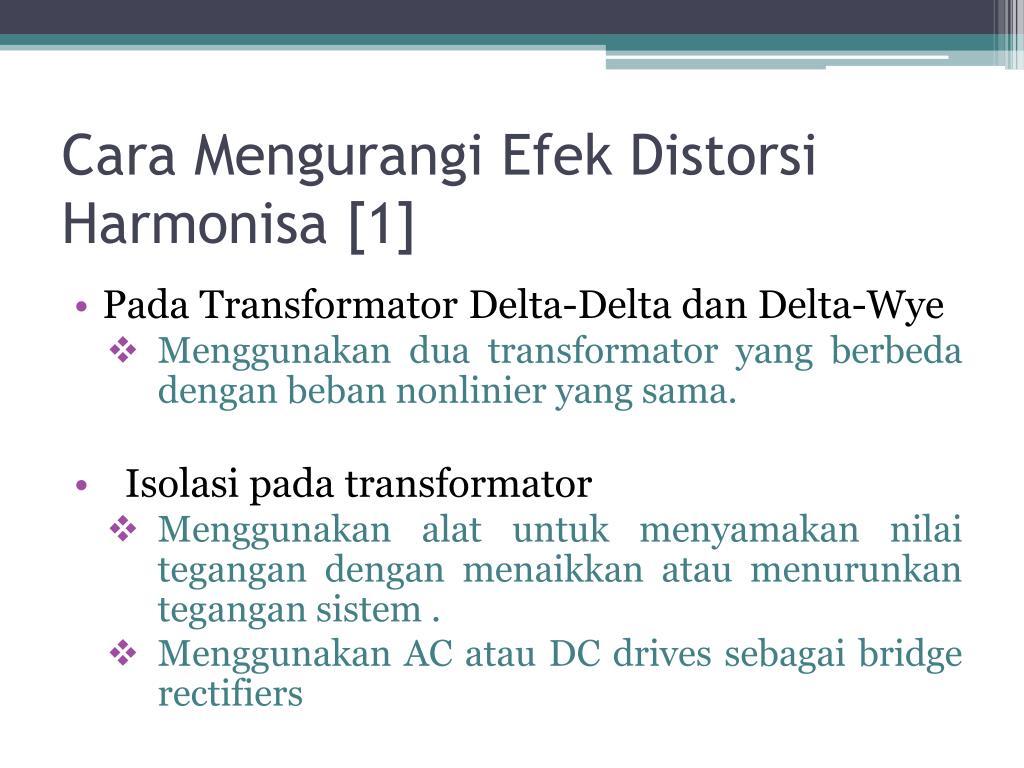

cara mengurangi efek distorsi harmonisa 1
Cara Mengurangi Efek Distorsi Harmonisa [1]
  • PadaTransformator Delta-Delta dan Delta-Wye
    • Menggunakanduatransformator yang berbedadenganbebannonlinier yang sama.
  • Isolasipadatransformator
    • Menggunakanalatuntukmenyamakannilaitegangandenganmenaikkanataumenurunkantegangansistem .
    • Menggunakan AC atau DC drives sebagai bridge rectifiers
cara mengurangi efek distorsi harmonisa 2

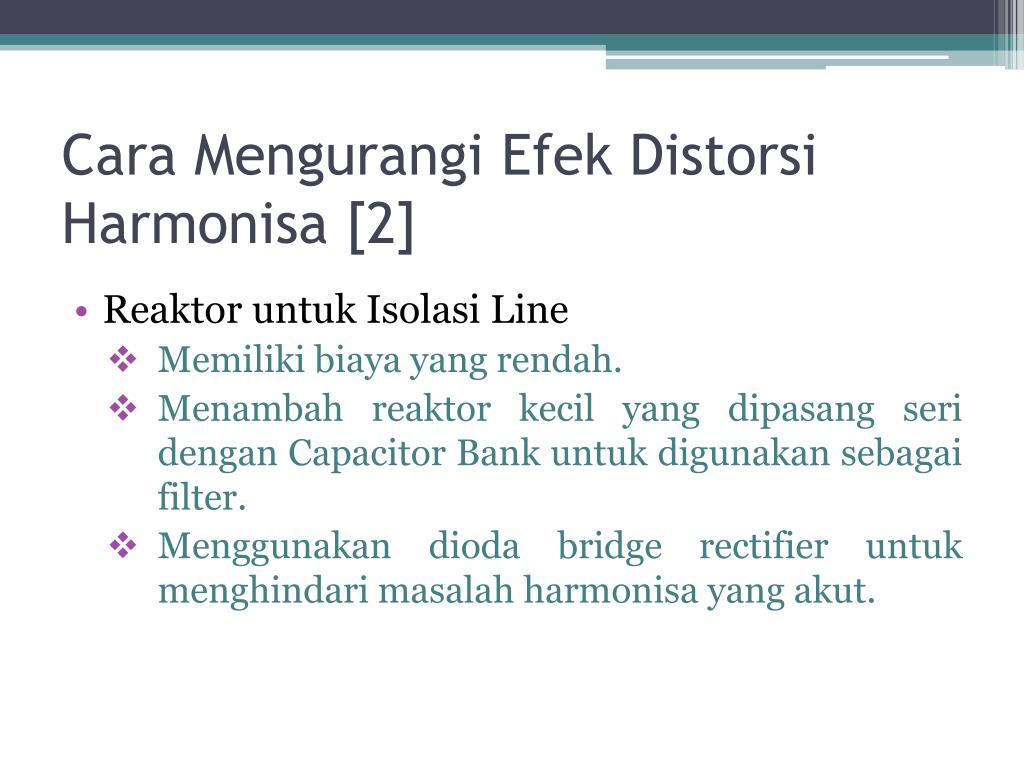

Cara Mengurangi Efek Distorsi Harmonisa [2]
  • ReaktoruntukIsolasi Line
    • Memilikibiaya yang rendah.
    • Menambahreaktorkecil yang dipasangseridengan Capacitor Bank untukdigunakansebagai filter.
    • Menggunakandioda bridge rectifier untukmenghindarimasalahharmonisa yang akut.
cara mengurangi efek distorsi harmonisa 3
Cara Mengurangi Efek Distorsi Harmonisa [3]
  • Shunt-Harmonisaatau filter trap
    • Digunakanpadaaplikasidenganrasiononlinierterhadapsistemuntukmenghilangkanarusharmonisa.
    • Memberikannilikoreksidistorsi power factor yang benar.

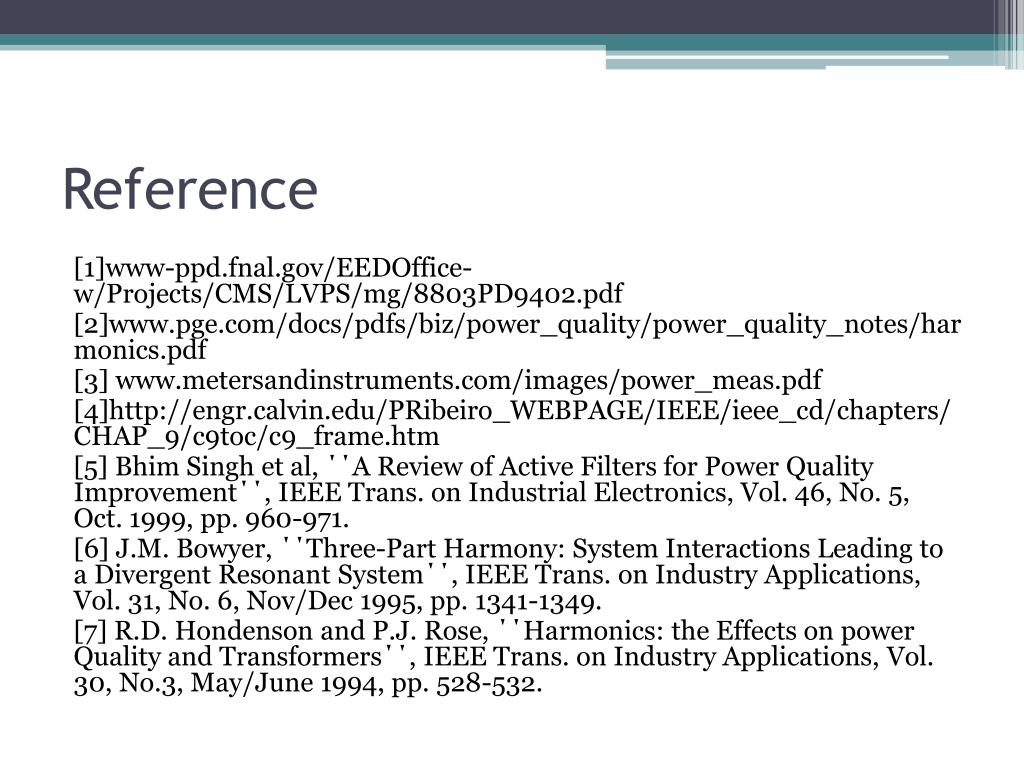

reference
Reference

[1]www-ppd.fnal.gov/EEDOffice-w/Projects/CMS/LVPS/mg/8803PD9402.pdf

[2]www.pge.com/docs/pdfs/biz/power_quality/power_quality_notes/harmonics.pdf

[3] www.metersandinstruments.com/images/power_meas.pdf

[4]http://engr.calvin.edu/PRibeiro_WEBPAGE/IEEE/ieee_cd/chapters/CHAP_9/c9toc/c9_frame.htm

[5] Bhim Singh et al, ΄΄A Review of Active Filters for Power Quality Improvement΄΄, IEEE Trans. on Industrial Electronics, Vol. 46, No. 5, Oct. 1999, pp. 960-971.

[6] J.M. Bowyer, ΄΄Three-Part Harmony: System Interactions Leading to a Divergent Resonant System΄΄, IEEE Trans. on Industry Applications, Vol. 31, No. 6, Nov/Dec 1995, pp. 1341-1349.

[7] R.D. Hondenson and P.J. Rose, ΄΄Harmonics: the Effects on power Quality and Transformers΄΄, IEEE Trans. on Industry Applications, Vol. 30, No.3, May/June 1994, pp. 528-532.
