  1. 电阻的测量 电阻的测量 史献计 南京沿江工业开发区教研室

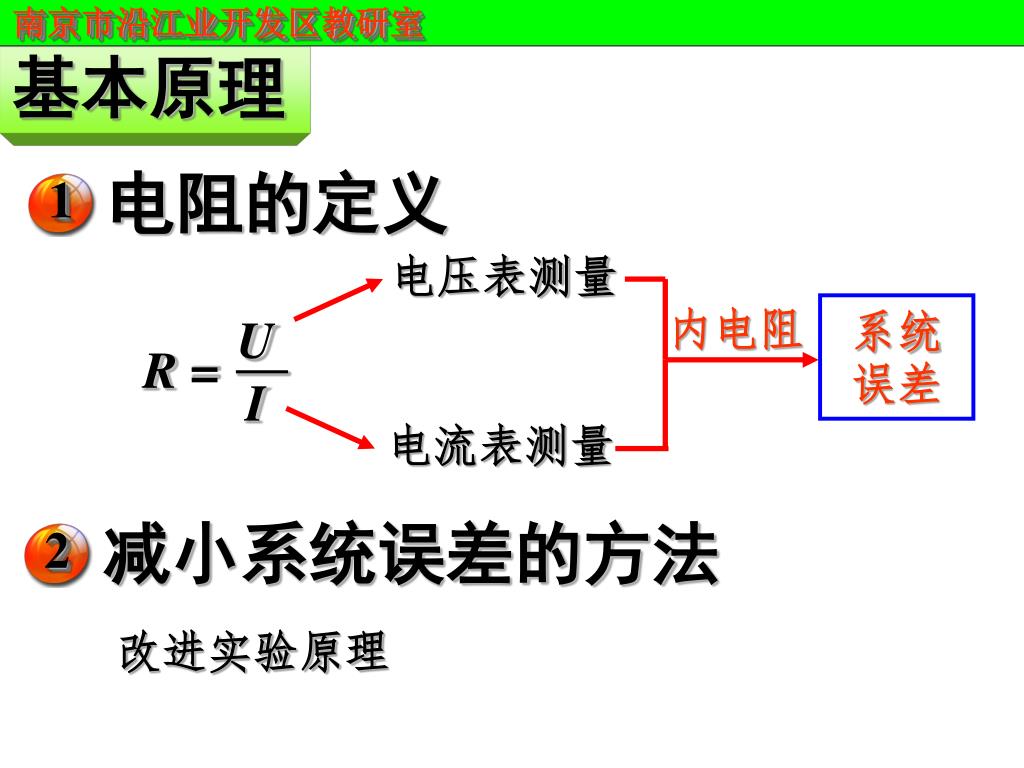

  2. 基本原理 电阻的定义 减小系统误差的方法 R = 1 2 U — I 电压表测量 内电阻 系统误差 电流表测量 改进实验原理

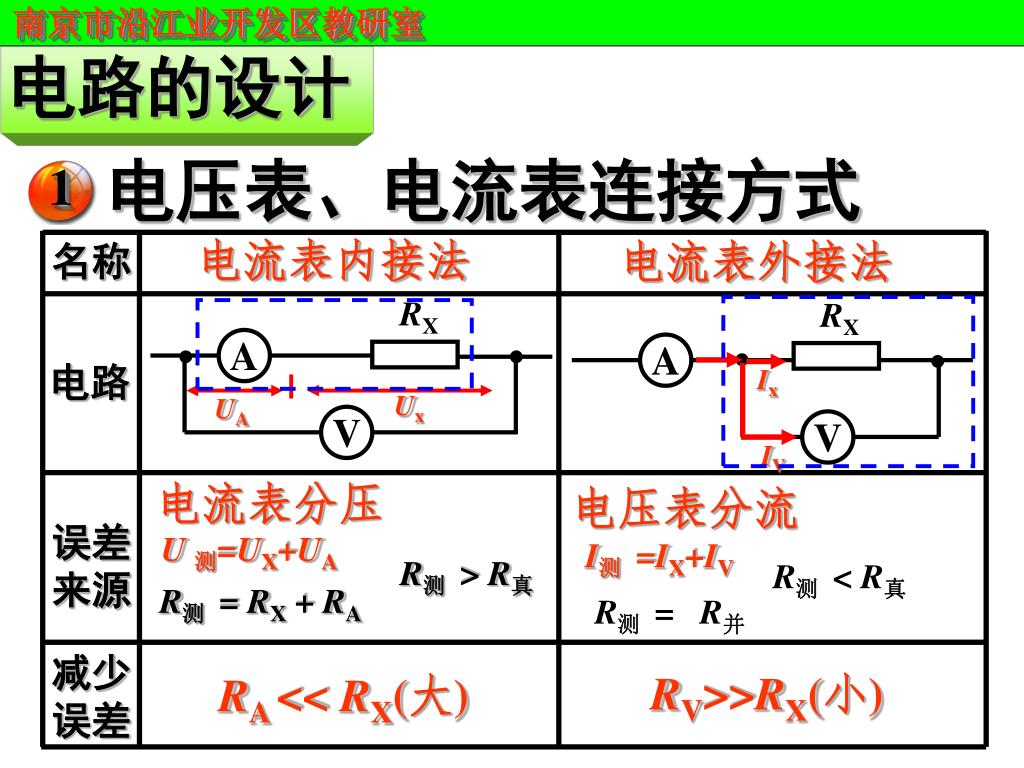

  3. 电路的设计 电压表、电流表连接方式 电流表内接法 电流表外接法 名称 RX A 电路 RX Ux UA V A 1 V 误差 来源 Ix IV 减少 误差 电流表分压 电压表分流 U测=UX+UA I测 =IX+IV R测 > R真 R测 < R真 R测 = RX + RA R测 = R并 RV>>RX(小) RA << RX(大)

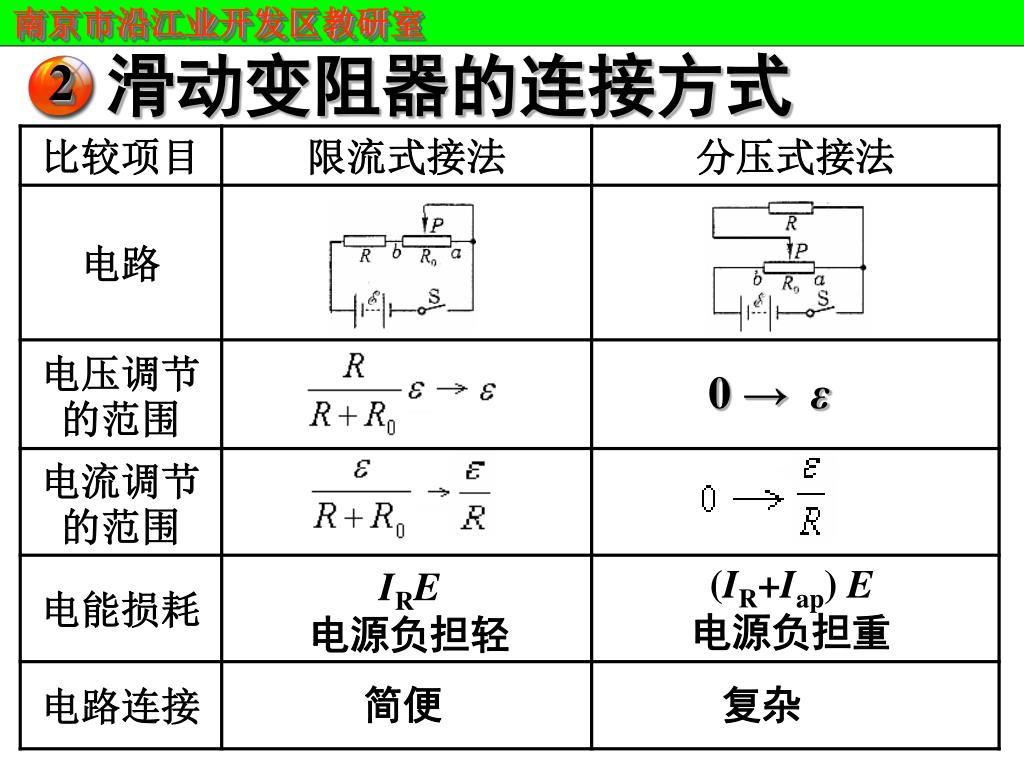

  4. 滑动变阻器的连接方式 2 0 → ε (IR+Iap) E 电源负担重 IRE 电源负担轻 简便 复杂

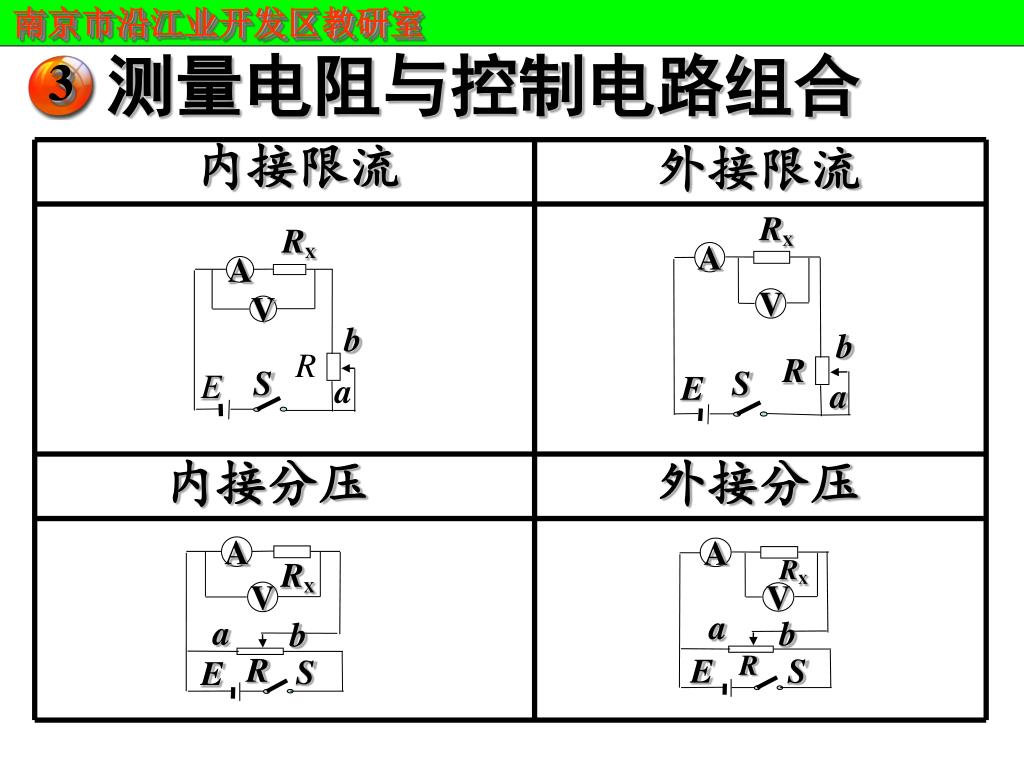

  5. 内接限流 外接限流 测量电阻与控制电路组合 RX RX A A V V b b R R S E S a E a 内接分压 外接分压 3 A A RX RX V V a b a b R E S R S E

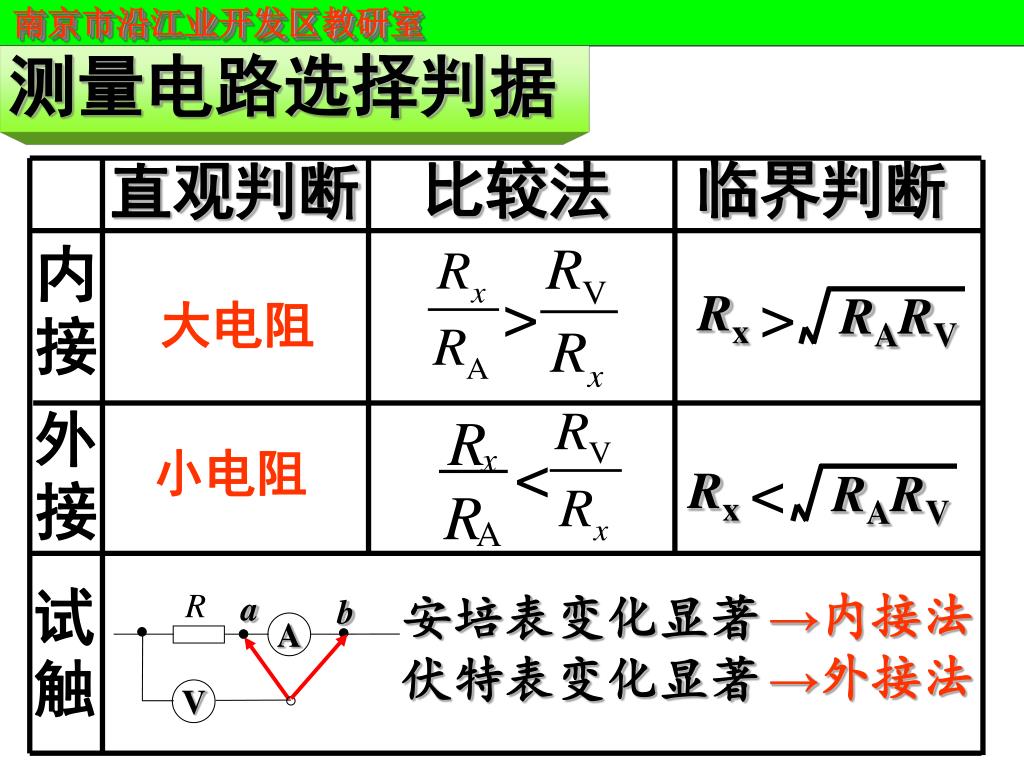

  6. 测量电路选择判据 比较法 临界判断 直观判断 内接 外接 R x < R A 试触 R a b A > Rx < RARV RARV Rx V > 大电阻 小电阻 →内接法 →外接法 安培表变化显著 伏特表变化显著

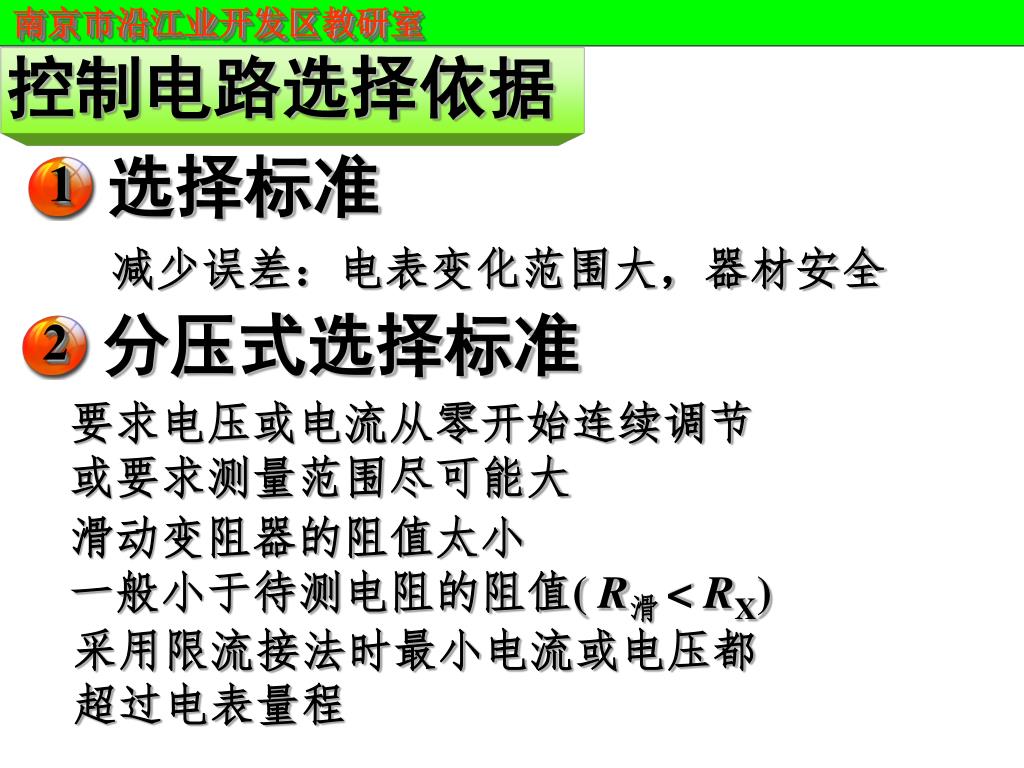

  7. 控制电路选择依据 选择标准 分压式选择标准 1 2 减少误差：电表变化范围大，器材安全 要求电压或电流从零开始连续调节 或要求测量范围尽可能大 滑动变阻器的阻值太小 一般小于待测电阻的阻值( R滑 < RX) 采用限流接法时最小电流或电压都 超过电表量程

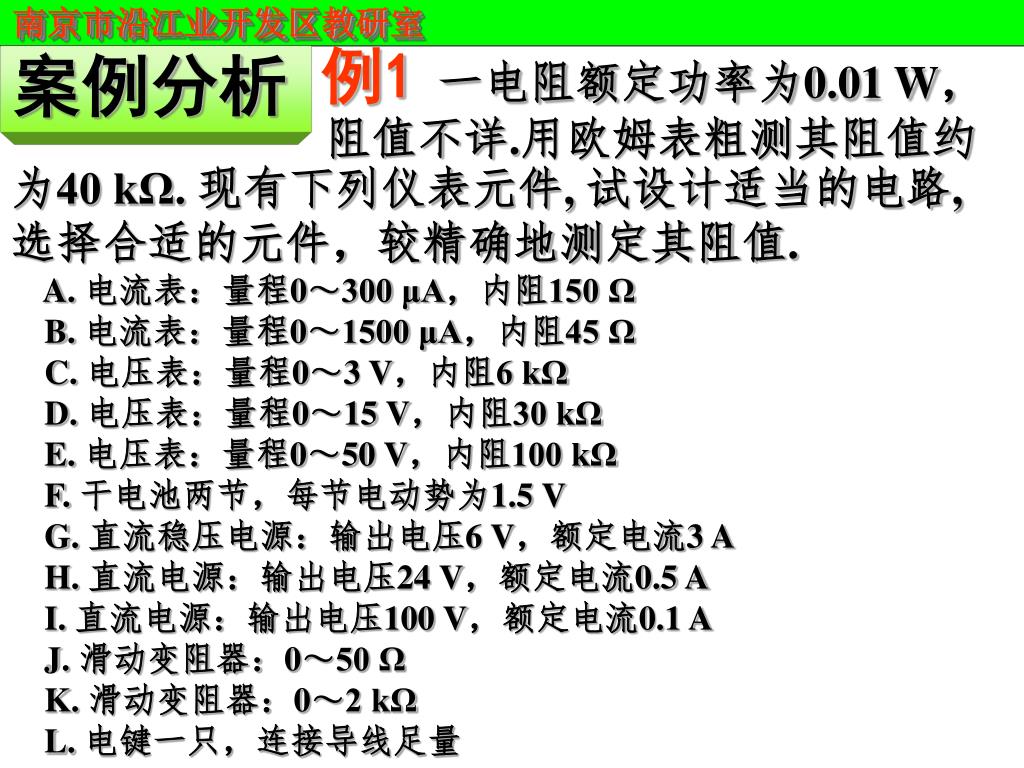

  8. 案例分析 例1一电阻额定功率为0.01 W， 阻值不详.用欧姆表粗测其阻值约 为40 kΩ. 现有下列仪表元件, 试设计适当的电路, 选择合适的元件，较精确地测定其阻值. A. 电流表：量程0～300 μA，内阻150 Ω B. 电流表：量程0～1500 μA，内阻45 Ω C. 电压表：量程0～3 V，内阻6 kΩ D. 电压表：量程0～15 V，内阻30 kΩ E. 电压表：量程0～50 V，内阻100 kΩ F. 干电池两节，每节电动势为1.5 V G. 直流稳压电源：输出电压6 V，额定电流3 A H. 直流电源：输出电压24 V，额定电流0.5 A I. 直流电源：输出电压100 V，额定电流0.1 A J. 滑动变阻器：0～50 Ω K. 滑动变阻器：0～2 kΩ L. 电键一只，连接导线足量
