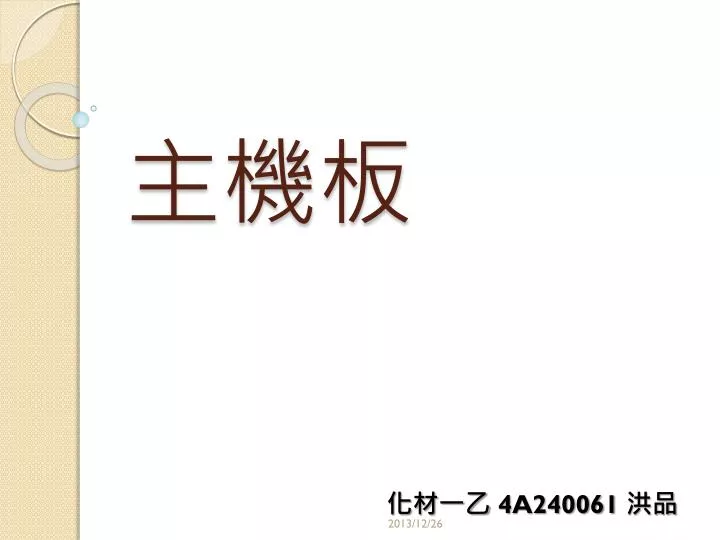

  1. 主機板 化材一乙 4A240061 洪品

  2. 前言: • 　主機板形形色色然而主機板是做甚麼用的、價格又是如何？ • 雖然主機板是電腦的必需品，而對於電腦實際用處卻不盡知道，只知道上面插了一堆元件怎麼樣的主機板才是好又怎麼樣的價格才是合理的。

  3. 主機板功能 • 　　在電腦中主機板，又稱主板、系統板、邏輯板、母板、底板等，是構成複雜電子系統例如電子計算機的中心或者主電路板。 • 　　是做為一個「平台」（Platform）的角色將各種不同的組件串連起來並發揮功用便是它的功能所在，然而沒了主機板就像是沒有骨頭的人一般零件四散。 • 　　主機板連接著ＣＰＵ、擴充卡、顯卡、硬碟、網路、音效、鍵盤、滑鼠、印表機等等所有的週邊，是各個零件間可以互鄉溝通、互傳資料使得系統得以運行，因此主機板買來都有滿滿的插槽。

  4. 主機板上插槽 • １．ＣＰＵ插座 • ２．北橋（被散熱片覆蓋） • ３．南橋（被散熱片覆蓋） • ４．記憶體插座 • ５．ＰＣＩ擴充槽 • ６．ＰＣＩ　Ｅxpress擴充槽 • ７．跳線 • ８．控制面板（開關制、ＬＥＤ等） • ９．２０＋４pin 主機板電源 • １０．４＋４pin 處理器電源 • １１．背板Ｉ/Ｏ • １２．ＵＳＢ 2.0 針腳 • １３．前置面板音效 • １４．ＳＡＴＡ插座 • １５．ＡＴＡ插座 圖片來源：http://zh.wikipedia.org/wiki/%E4%B8%BB%E6%9D%BF

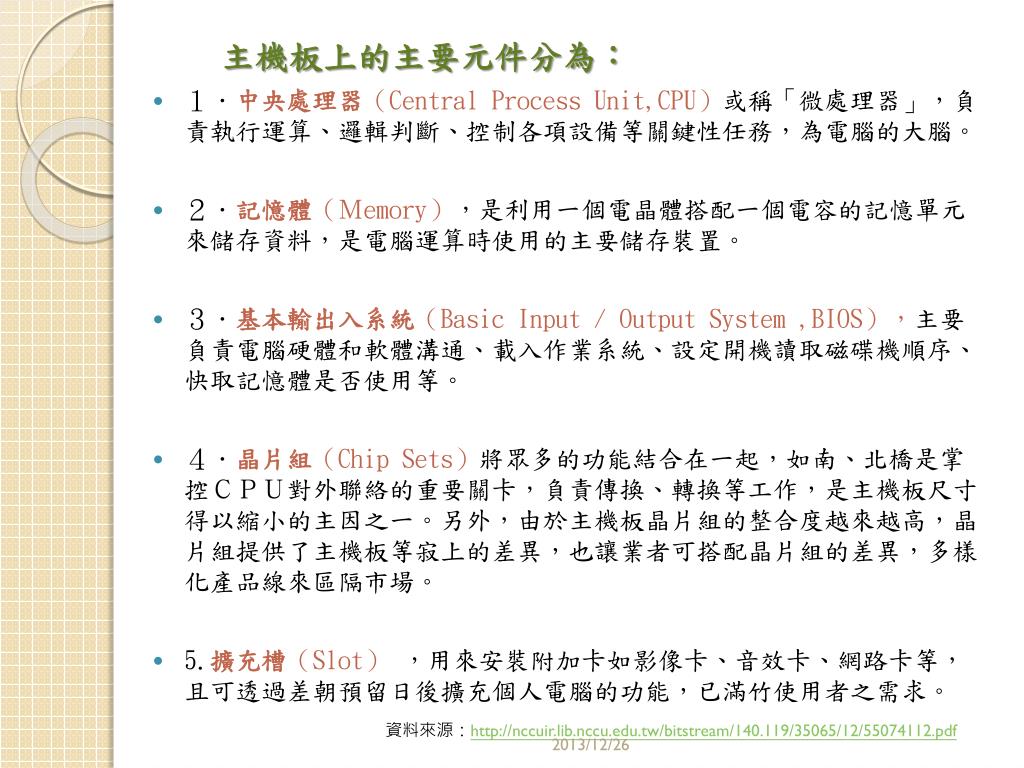

  5. 主機板上的元件

  6. 　主機板上的主要元件分為： • １．中央處理器（Central Process Unit,CPU）或稱「微處理器」，負責執行運算、邏輯判斷、控制各項設備等關鍵性任務，為電腦的大腦。 • ２．記憶體（Ｍemory），是利用一個電晶體搭配一個電容的記憶單元來儲存資料，是電腦運算時使用的主要儲存裝置。 • ３．基本輸出入系統（Basic Input / Output System ,BIOS），主要負責電腦硬體和軟體溝通、載入作業系統、設定開機讀取磁碟機順序、快取記憶體是否使用等。 • ４．晶片組（Chip Sets）將眾多的功能結合在一起，如南、北橋是掌控ＣＰＵ對外聯絡的重要關卡，負責傳換、轉換等工作，是主機板尺寸得以縮小的主因之一。另外，由於主機板晶片組的整合度越來越高，晶片組提供了主機板等寂上的差異，也讓業者可搭配晶片組的差異，多樣化產品線來區隔市場。 • 5.擴充槽（Slot），用來安裝附加卡如影像卡、音效卡、網路卡等，且可透過差朝預留日後擴充個人電腦的功能，已滿竹使用者之需求。 資料來源：http://nccuir.lib.nccu.edu.tw/bitstream/140.119/35065/12/55074112.pdf

  7. 主機板的散熱 • 主機板一般會使用散熱片，例如北橋晶片，在以前這樣子被動的散熱方式可以滿足需求。而晶片在加裝上散熱片時通常會塗抹散熱高將強導熱速度，且需定期更換以免過熱影響系統效能。 • 然而到了1990年，因為處理器的頻率提升以及功率的上昇，所以CPU散熱器需要掛載風扇以滿足需求。除此之外，主機板也有機殼的風扇幫助散熱。 • 較新的主機板更整合了溫度感測器用於偵測CPU溫度，透過BIOS或是作業系統分析溫度變化以控制風扇的轉動速度。

  8. 主機板生產線 • 現今主機板的大廠幾乎都在台灣（生產線當然在大陸），所以一定要好好認識一下台灣之光 。在主機板上的每個插槽都有各自的規格歷史及技術，而今日主機板生產也逐漸自動化過去是以人工焊接現在漸漸以機械取代人力。

  9. 主機板廠商 資料來源： http://zh.wikipedia.org/wiki/%E4%B8%BB%E6%9D%BF
