热继电器及其应用

热继电器及其应用. JR 系列. 项目构建：. 建业机械厂 需造一电力 控制柜，如 右图 :. 控制柜的具体要求如下：. 1 、 380V50KW 电机 M1 ： Y——△ 控制，要求有热过载保护且过载保护时报警和监测其中一相电流； 2 、 380V22KW 电机 M2 ： Y——△ 控制，，要求有热过载保护且过载保护时报警和监测其中一相电流； 3 、各相电流；装有三相四线用电电路约 10KW ，要求用接触器作为负荷开关控制和监测 4 、装有两路 380V10KW 发热棒控制，要求用接触器作为负荷开关控制。. 任务实施. 1 、绘制出总电路图；

nero-ryan
Download Presentation

热继电器及其应用

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

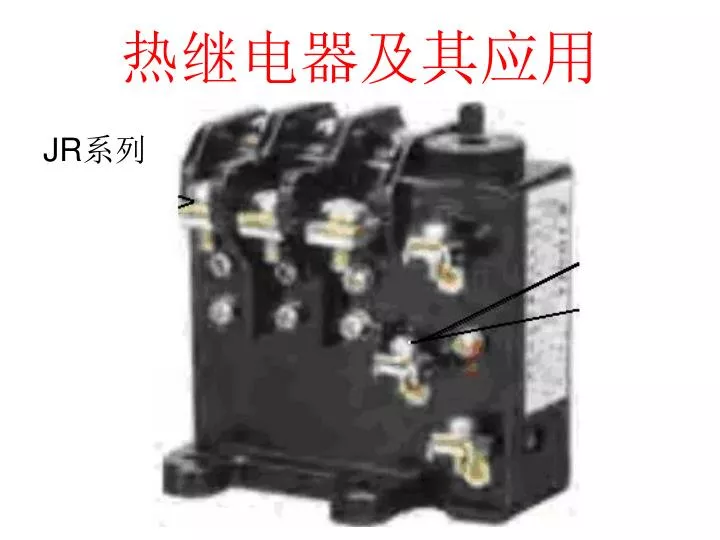

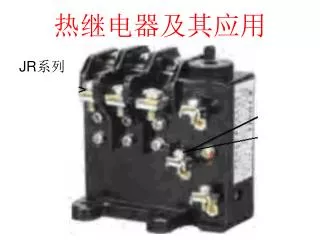

  1. 热继电器及其应用 JR系列

  2. 项目构建： 建业机械厂 需造一电力 控制柜，如 右图:

  3. 控制柜的具体要求如下： • 1、380V50KW电机M1：Y——△控制，要求有热过载保护且过载保护时报警和监测其中一相电流； • 2、380V22KW电机M2：Y——△控制，，要求有热过载保护且过载保护时报警和监测其中一相电流； • 3、各相电流；装有三相四线用电电路约10KW，要求用接触器作为负荷开关控制和监测 • 4、装有两路380V10KW发热棒控制，要求用接触器作为负荷开关控制。

  4. 任务实施 • 1、绘制出总电路图； • 2、计算各路需用截面多大的导线； • 3、选择总开关和各路空气开关，要求有短路保护、过载保护和漏电保护； • 4、选择各路的交流接触器； • 5、选择各路的电流互感器和配接的电流表； • 6、选择电动机M1和M2的热继电器。

  5. 一、热继电器及其应用 • 1、热继电器功能与用途： • 继电器是一种根据外界的电气量（电压、电流等）或非电气量（热、时间、转速、压力等）的变化来接通或断开控制电路的自动电器，主要用于控制、线路保护或信号转换。热继电器是继电器大类中的一种，它是根据电路中电流的变化来接通或断开控制电路的。

  6. 2、热继电器的分类： • 按动作原理可分为：双金属片式、易熔合金式和热敏电阻式几种； • 按相数分为两相和三相两种，还可分为带断相保护和不带断相保护。

  7. 3、热继电器的结构、外形及符号：

  8. 4、热继电器的型号及意义：国产的热继电器主要产品有JR16、JR20等JR系列产品，3UA、LR1、T系列是引入国外技术生产的。4、热继电器的型号及意义：国产的热继电器主要产品有JR16、JR20等JR系列产品，3UA、LR1、T系列是引入国外技术生产的。

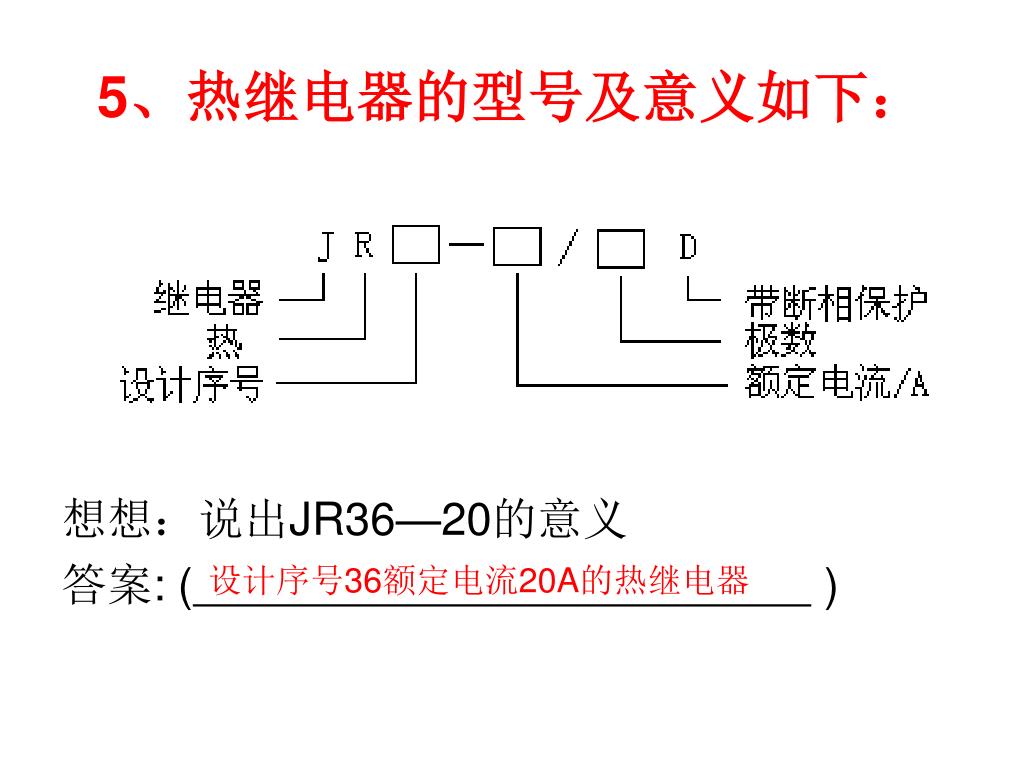

  9. 5、热继电器的型号及意义如下： 想想：说出JR36—20的意义 答案: ( ) 设计序号36额定电流20A的热继电器

  10. 6、热继电器的动作原理： 热继电器是由流入 热元件的电流产生热量， 使有不同膨胀系数的双 金属片发生形变，当形 变达到一定距离时，就 推动连杆动作，使控制 电路断开，从而使接触 器失电，主电路断开， 实现电动机的过载保护。 （热过载实验 ）

  11. 7、热继电器的技术参数 • 1）额定电压：热继电器的额定电压是热继电器触点长期正常工作所能承受的最大电压。 • 2）额定电流：热继电器的额定电流是热继电器允许装入热元件的最大额定电流。 • 3）热元件额定电流：热继电器热元件额定电流是热继电器热元件允许长期通过的最大电流。 • 4）整定电流：热继电器整定电流是长期通过热元件而热继电器不动作的最大电流。

  12. 8、热继电器的选用 • 1）热继电器类型的选择。 当热继电器所保护的电动机绕组是Y形接法时，可选用两相结构或三相结构的热继电器；如果电动机绕组是Δ形接法时，必须采用三相结构带断相保护的热继电器。 • 2）热继电器整定电流的选择。 一般情况下，热元件的整定电流为电动机额定电流的0.95～1.05倍；若电动机拖动的是冲击性负载或启动时间较长及拖动设备不允许停电的场合，热继电器的整定电流值可取电动机额定电流的1.1～1.5倍，若电动机的过载能力较差，热继电器的整定电流可取电动机额定电流的0.6～0.8倍。

  13. 9、热继电器的安装要点 • 1）热继电器的安装方向必须与产品说明书中规定的方向相同，误差不应超过50。当它与其他电器安装在一起时，应注意将其安装在其他发热电器的下方，以免动作特性受到其他电器发热的影响。 • 2）热继电器的整定电流必须按电动机的额定电流进行调整，绝对不允许弯折双金属片。 • 3）一般热继电器应置于手动复位的位置上，若需要自动复位时，可将复位调节螺钉以顺时针方向向里旋紧。 • 4）热继电器进、出线端的连接导线，应按电动机的额定电流正确选用，尽量采用铜导线，并正确选择导线截面积。 • 5）热继电器由于电动机过载后动作，若要再次启动电动机，必须待热元件冷却后，才能使热继电器复位。一般自动复位需要5min，手动复位需要2min。

  14. 二、热继电器的应用 （以上述项目22KW电动 机为例如何选择热继电器）

  15. 热继电器的应用 380 中间值44 • 1、22KW电动机应选择额定电压V、热元件额定电流A的热继电器，将它的整定电流调 在值，必须采用三相结构 带保护的热继电器（设热继电器装在总路中）。 思考：热继电器应装在接触器的上方还是下方？为什么？ • 2、现要求热继电器动作后，待冷却后必须要手动复位，要怎样设置才行？（A、可将复位调节螺钉以顺时针方向向里旋紧 B、可将复位调节螺钉以逆时针方向向外旋出） （大沥华鸿铝型材厂一工人职业道德案例） • 3、要实现热过载后报警功能，在控制电路中怎样接报警器？ 铭牌额定电流 断相

  16. 三、小结： • 1、热继电器的动作原理； • 2、热继电器的选用； • 3、热继电器的安装要点。

  17. 四、作业： • 1、简述双金属片式热继电器的动作原理。 • 2、50KW电动机应选择额定电压V、热元件额定电流A的热继电器，将它的整定电流调在数值上，必须采用三相结构带保护的热继电器（设热继电器装在总路中）。
