  1. В.М.Шахпаронов Измерение гравитационной постоянной при наличии неравновесных потоков разреженного газа Всероссийское совещание по прецизионной физике и фундаментальным физическим константам Дубна, ОИЯИ, 7 декабря 2011 г.

  2. Схема измерений

  3. Фундаментальная гравитационная постоянная • До 1999 года предлагаемый диапазон её значений был: (6.67174 - 6.67344)·Е^-11 м^3кг^-1c^-2, • с 1999 года её точность упала на два порядка: (6.663 - 6.683)·Е-11 м3кг-1c-2, • с 2002 года её уточнили на порядок: (6.6732 - 6.6752)·Е-11 м3кг-1c-2,

  4. Фундаментальная гравитационная постоянная • До 1999 года предлагаемый диапазон её значений был: (6.67174 - 6.67344)·Е^-11 м^3кг^-1c^-2, • с 1999 года её точность упала на два порядка: (6.663 - 6.683)·Е-11 м3кг-1c-2, • с 2002 года её уточнили на порядок: (6.6732 - 6.6752)·Е-11 м3кг-1c-2,

  5. Значения ГАИШ МГУ • М.У. Сагитов и сотр. 1979 г. (6.6745±0.0008)10ˉ¹¹ м³/кг с²

  6. с 2002 по 2006G = 6.673(10)·10^-11м3кг^-1c^-2, CODATA, 2006 (6.67428 ± 0.00067)10ˉ¹¹ м³/кг с² CODATA 2011 (6.67384 ± 0.0008) 10ˉ¹¹ м³/кгс²??? Наше значение: 6.6729±0.0005

  7. Схема установки для измерения гравитационной постоянной: 1 – основание 2 – стойка 3 - вакуумный насос 4 – плита 5 – установочный винт 6 – вакуумная камера 7 – рабочее тело весов 8 – основная нить подвеса 9 – магнитная система 10 – диск демпфера 11 – магнит поворота 12 – коромысло поворота 13 – вспомогательная нить 14 – верхний зажим 15 - стойка камеры 16 – магнитный экран 17 – антенна для отжига нити 18 – пробная масса 19 – притягивающая масса 20 – электрод управления 21 – основная линейка 22 – разрезная линейка 23 – привод перемещения масс 24 – осветитель 25 – фотоприемник 26 – блок питания 27 – ЭВМ 28 – кварцевый генератор 29 – накопитель информации 30 – база данных измеренных значений G

  8. d21/dt2+(2/T0)21+K1/J=0 d23/dt2+(2/T0)23+K3/J=0 где K1 и K3моменты притяжения при размещении притягивающих масс на разных позициях, Jмомент инерции рабочего тела весов, T0период колебаний при отсутствии притягивающих масс. Уравнения движения

  9. Расчёт G по первой методике: G=G0(1k)+2G0k(exp3)/(13) Численные интегрирования проводят при двух значениях G=G0(1k), где G0 – стандартное значение гравитационной постоянной.При положительном и отрицательном значениях k вычисляют разность обратных квадратов периодов колебаний 1 и 3. Затем находят такое значение G, при котором достигается равенство разностей обратных квадратов экспериментальных exp и расчётных значений периодов колебаний при двух позициях притягивающих масс.

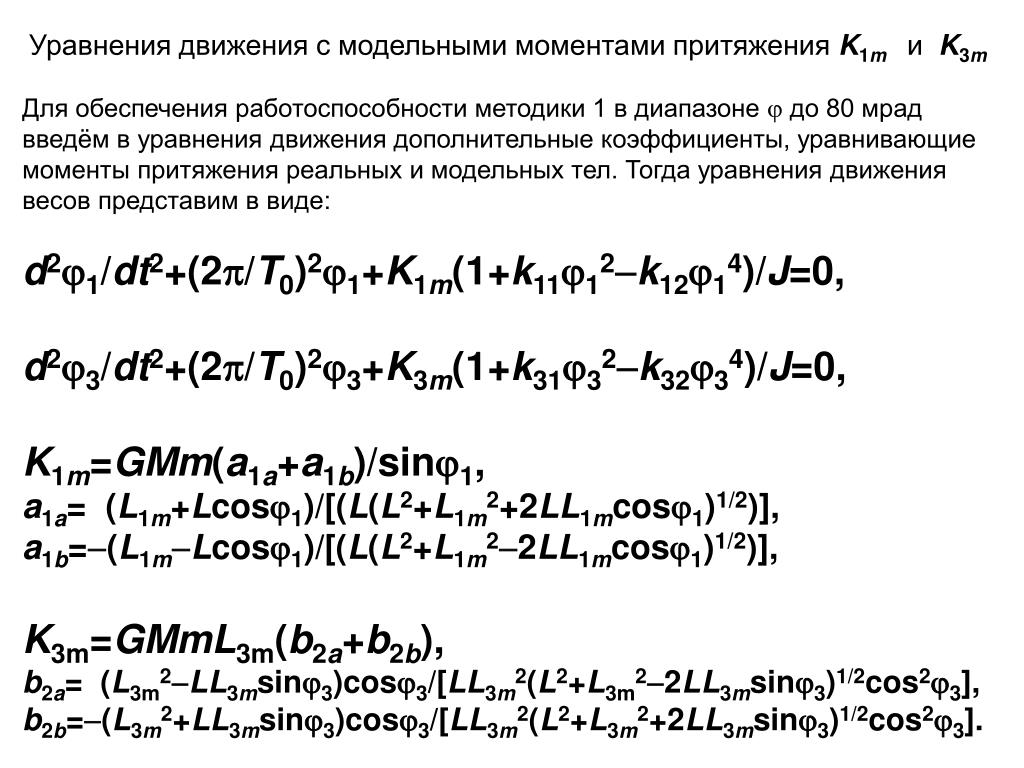

  10. Уравнения движения с модельными моментами притяжения K1m и K3m Для обеспечения работоспособности методики 1 в диапазоне  до 80 мрад введём в уравнения движения дополнительные коэффициенты, уравнивающие моменты притяжения реальных и модельных тел. Тогда уравнения движения весов представим в виде: d21/dt2+(2/T0)21+K1m(1+k1112k1214)/J=0, d23/dt2+(2/T0)23+K3m(1+k3132k3234)/J=0, K1m=GMm(a1a+a1b)/sin1, a1a= (L1m+Lcos1)/[(L(L2+L1m2+2LL1mcos1)1/2)], a1b=(L1mLcos1)/[(L(L2+L1m22LL1mcos1)1/2)], K3m=GMmL3m(b2a+b2b), b2a= (L3m2LL3msin3)cos3/[LL3m2(L2+L3m22LL3msin3)1/2cos23], b2b=(L3m2+LL3msin3)cos3/[LL3m2(L2+L3m2+2LL3msin3)1/2cos23].

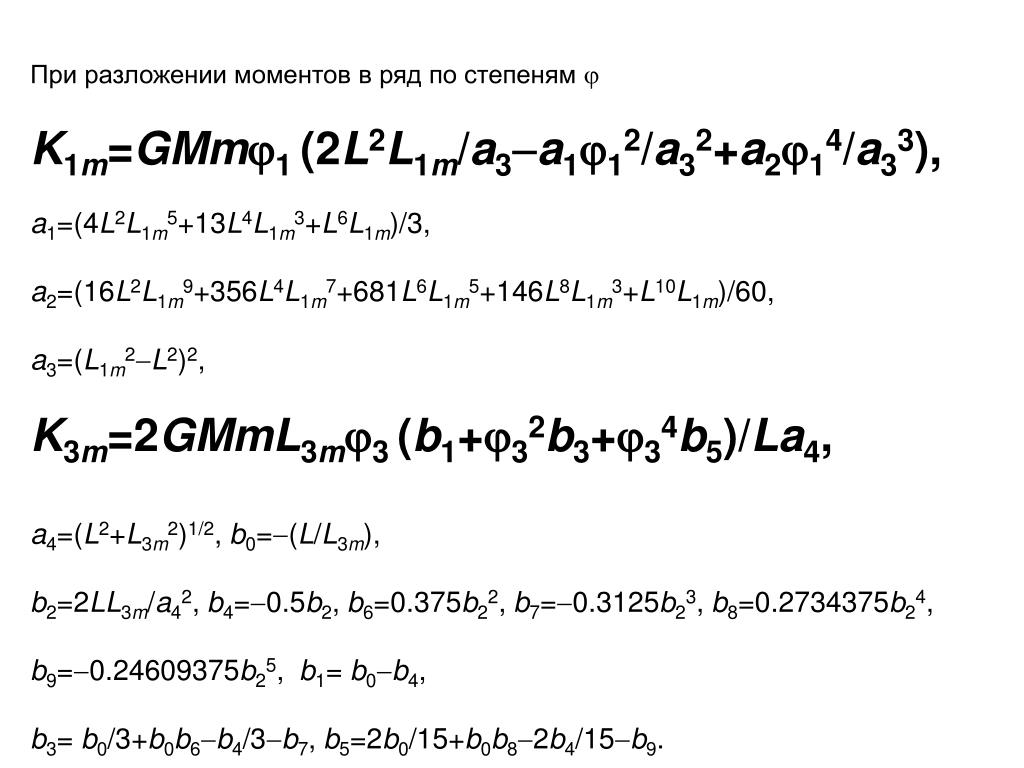

  11. При разложении моментов в ряд по степеням  K1m=GMm1 (2L2L1m/a3a112/a32+a214/a33), a1=(4L2L1m5+13L4L1m3+L6L1m)/3, a2=(16L2L1m9+356L4L1m7+681L6L1m5+146L8L1m3+L10L1m)/60, a3=(L1m2L2)2, K3m=2GMmL3m3 (b1+32b3+34b5)/La4, a4=(L2+L3m2)1/2, b0=(L/L3m), b2=2LL3m/a42, b4=0.5b2, b6=0.375b22, b7=0.3125b23, b8=0.2734375b24, b9=0.24609375b25, b1= b0b4, b3= b0/3+b0b6b4/3b7, b5=2b0/15+b0b82b4/15b9.

  12. При расчётах по методике 2 G13=42J(T12T32)/(d1d3), где d1=Mmd2[2L2L1m/d5(3/4)a1012/d52+(5/8)a2014/d53], d3=2mL3md4(b1+3032b3/4+5034b5/8)/La4, d2=1+3k11012/45(k12+k11)014/8, d4=1+3k31032/45(k32+k31)034/8, d5=(L1m2L2)2. В первом эксперименте k11=0.250144, k12=1.10626, k31=0.009565, k32=0.01218. Во втором эксперименте k11=0.247985, k12=1.08015, k31=0.009555, k32=0.00987

  13. Внешний вид установки

  14. Внутренний вид установки

  15. Схема установки

  16. Схема подвеса рабочего тела

  17. Позиции притягивающих масс

  18. Зависимость амплитуды от времени

  19. Эксперимент №1

  20. Эксперимент №2

  21. Таблица 1. Расчёт гравитационной постоянной в первом экспериментепо двум методикам и приближённой формуле

  22. Таблица 2. Расчёт Gij в первом эксперименте при трёхпозиционной схеме

  23. Таблица 3.Расчёт Gij во втором экспериментепри двухпозиционной схеме

  24. Таблица 4.Расчёт Gij во втором экспериментепри трёхпозиционной схеме

  25. Рис.1. Вариации G в первом эксперименте

  26. Рис.2. Вариации G во втором эксперименте

  27. Рис. 3. Усреднённый (1) и текущий (2) дрейф периода T2 в 1-ом эксперименте

  28. Рис. 4. Усреднённый (1) и текущий (2) дрейф периода T1 в 1-ом эксперименте

  29. Рис. 5. Усреднённый (1) и текущий (2) дрейф периода T3 в 1-ом эксперименте

  30. Рис. 6. Усреднённый (1) и текущий (2) дрейф периода T2 во 2-ом эксперименте

  31. Рис. 7. Усреднённый (1) и текущий (2) дрейф периода T1 во 2-ом эксперименте

  32. Рис. 8. Усреднённый (1) и текущий (2) дрейф периода T3 во 2-ом эксперименте

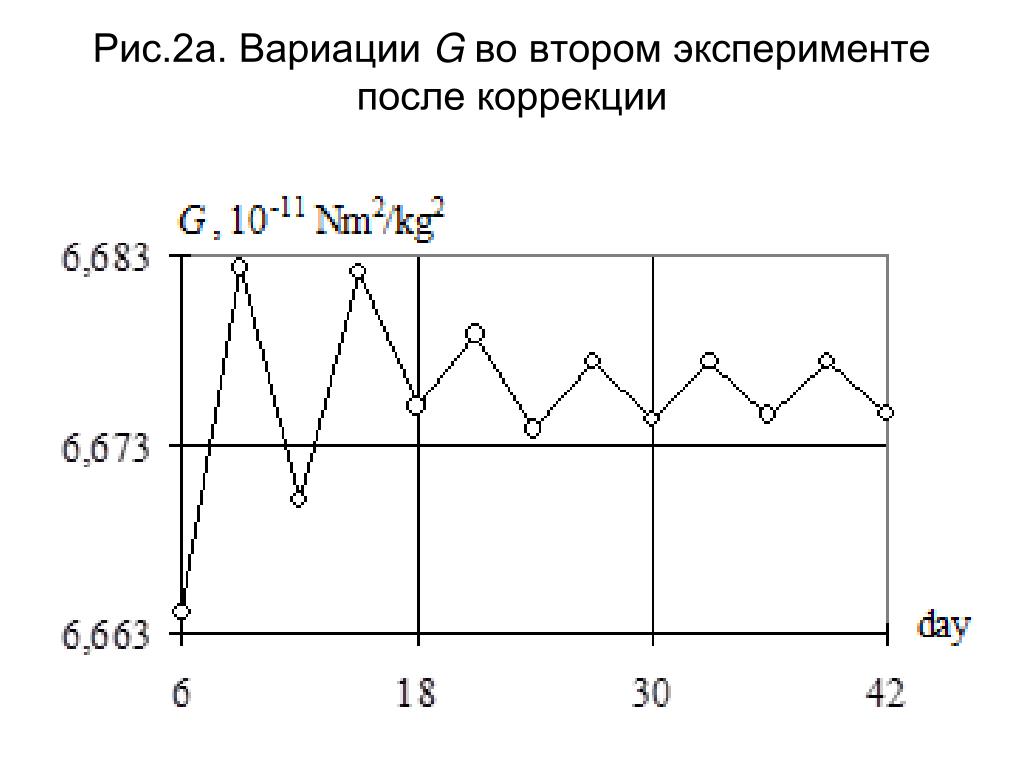

  33. Рис.2а. Вариации G во втором эксперименте после коррекции

  34. Рис. 7а. Усреднённый (1) и текущий (2) дрейф периода T1 во 2-ом экспериментепосле коррекции на 10,5 мс

  35. Выводы • Разработанные методики пригодны для расчёта результатов измерения гравитационной постоянной на установках со сложной формой взаимодействующих тел при амплитудах колебаний до 0,08 рад и более. • Увеличение момента инерции рабочего тела повысит период колебаний, чувствительность весов, снизит влияние дестабилизирующих факторов. • Неудачный выбор материала и формы рабочего тела весов снизил их чувствительность, увеличил влияние потоков и привел к завышению результатов измерения гравитационной постоянной G в основной комбинации позиций 1-3. • Попытка снизить полученное значение G за счёт вязкости в нити подвеса крутильных весов противоречит природе частотно-независимого внутреннего трения и поэтому в принципе неправомерна. • Отсутствие точных данных о толщине металлического покрытия на гранях кварцевого блока приводит к некорректности расчёта G, так как металлическое покрытие увеличивает момент притяжения почти на 1000 ppm. • Следует проверить реальную толщину покрытия четырёхзондовым методом, что существенно уменьшит погрешность расчёта G. Если покрытие на торцах тоньше, чем на других гранях, то величина результата измерения G возрастёт. К сожалению, столь необходимые и важные данные отсутствуют в статьях и не были получены по запросу. • Проведение дополнительных измерений на амплитудах порядка 20 и 80 мрад существенно расширит полученную ранее информацию, что, возможно, позволит внести поправку в результаты проведенных измерений. Разработанные программы позволяют проводить оперативные расчёты в указанном диапазоне амплитуд.
