  1. Презентация новых канальных фанкойлов VH Апрель 2010 Алексей Майборода

  2. Цель • Улучшить и предложить полную линейку продуктов

  3. Цель • Разработать усовершенствованную линейку канальных высоконапорных фанкойлов для замены 2-хсуществующих линеек агрегатов VHF VH VH2N • Приемущества : • Производственые улучшения • Более гибкие конфигурации • Улучшение качества • Новый EC двигатель

  4. Мотив • Сущетсвующая обратная связ от рынка & ожидания • - Необходимость модернизации EC двигатель • Неободимость конкурентных цен стран с низкими рыночными ценами • Модульное исполнение • Необходимость ориентации на оптовых торговцев • Необходимость снижения уровня шума на низкой скорости • Тепловые характеристики аналогичные существующим • Улучшенная обработка воздуха

  5. Презентация линейки 2009 2 линейки /13 моделей 2010  1 линейка/9 моделей • VHxy = VH2Nxy

  6. Презентация линейки 9 моделейот 1 кВтдо 27 кВт : • Количество сократилость с 10 (4 VHF + 6 VH2N) до 6 • Размеры аналогичны VH2N

  7. Презентация линейки==> позиции Статическое давление (Па) 200 VH 24 27 Средняя скорость 150 VH 15 18 21 100 VH 03 05 VH 07 10 50 Расход (м3/ч) AQF 50 - 90 AQF 10 - 40 0 4000 2000 3000 1000

  8. Конфигурация забор/раздача Специальное прменение • Без изменений

  9. Свежий воздух Новое • Увеличение предлагаемых значений

  10. Вентилятор • Частота 50 & 60 Hz • Изменение степеней скоростей  для сокращения шума на низкой скорости

  11. Сокращение уровня шума VH07  сокращение на 5,5 dB на LS

  12. HEE опция : EC двигатель & контроллер Решение Airwell Group: 3 скорости 010 V Интерфейс PCB ECoSpeed3 New EC двигатель Aqu@Net

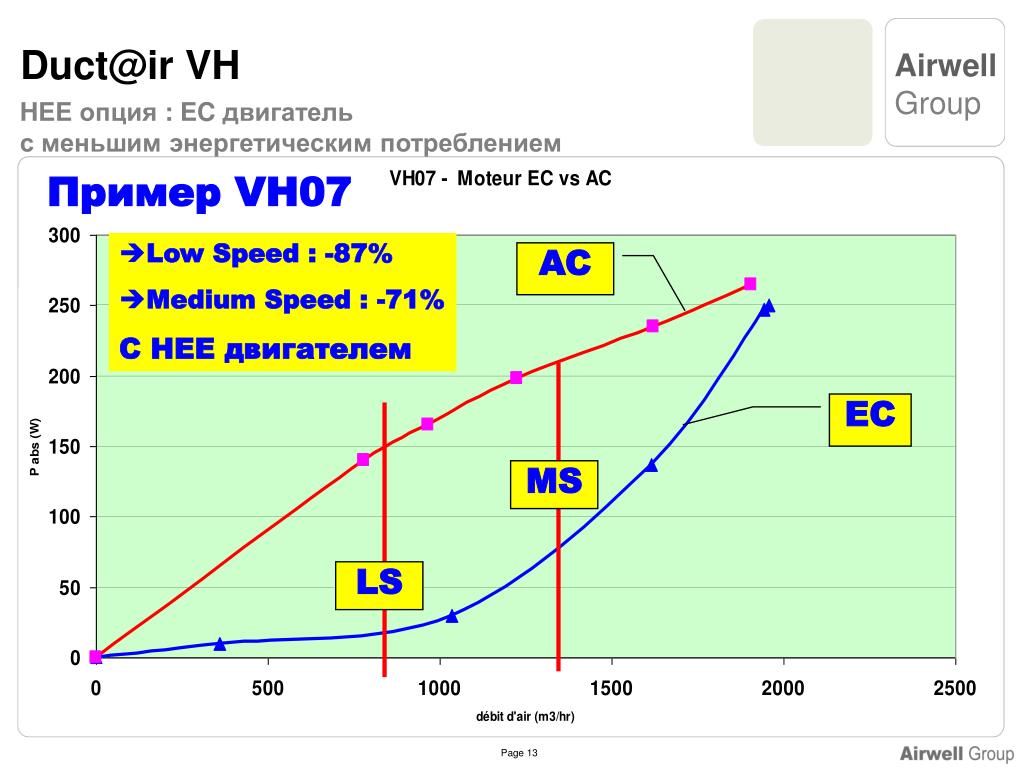

  13. HEE опция : EC двигатель сменьшим энергетическим потреблением Пример VH07 • Low Speed : -87% • Medium Speed : -71% С HEE двигателем AC EC MS LS

  14. Состав • Фильтр • Стандартный G2  G3 • Опциональный G3  G4 + G2 • Улучшение качества воздуха • Теплообменник • Правое или левое подключение • 2 трубный / 4 трубный / 2 трубный - 2 проводной • Тот же теплообменник

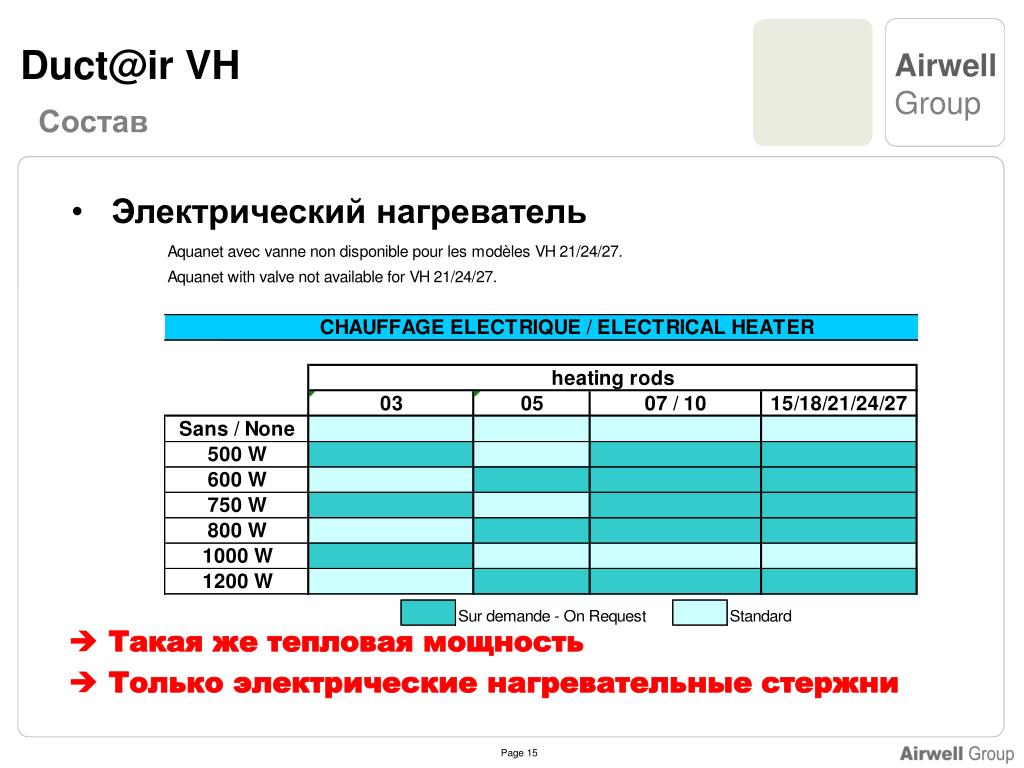

  15. Состав • Электрический нагреватель • Такая же тепловая мощность • Только электрические нагревательные стержни

  16. Опции / Аксессуары • Клапана (2-х ходовые или 4-х ходовые) • Упаравление (Aquasimp, TRM…) или Aquanet • Основание плавкового предохранителя • Реле для электрокалорифера • Реледля вентилятора • Вспомогательный дренажный поддон • Дренажный насос (PRC) • Индивидульная упаковка

  17. Поддержка продаж • Сертификация Eurovent • Член программы FCP с 2008 • VH линейка уже заявлена • Программа подбора : только одна • EDM / IOM : в одном документ

  18. Спасибо за внимание
