Trennen

1. Trennen Wolfgang Mzyk HFH/Mzyk

2. Trennen Fertigen durch Ändern der Form eines festen Körpers, wobei der Stoffzusammenhalt örtlich aufgehoben , d.h. im ganzen vermindert wird. Dazu gehören das Zerteilen, das Spanen und Abtragen. HFH/Mzyk

3. Einteilung Trennen HFH/Mzyk

4. Zerteilen HFH/Mzyk

5. Scherschneiden HFH/Mzyk

6. Schneiden HFH/Mzyk

7. Grundbegriffe Schneidvorgang HFH/Mzyk

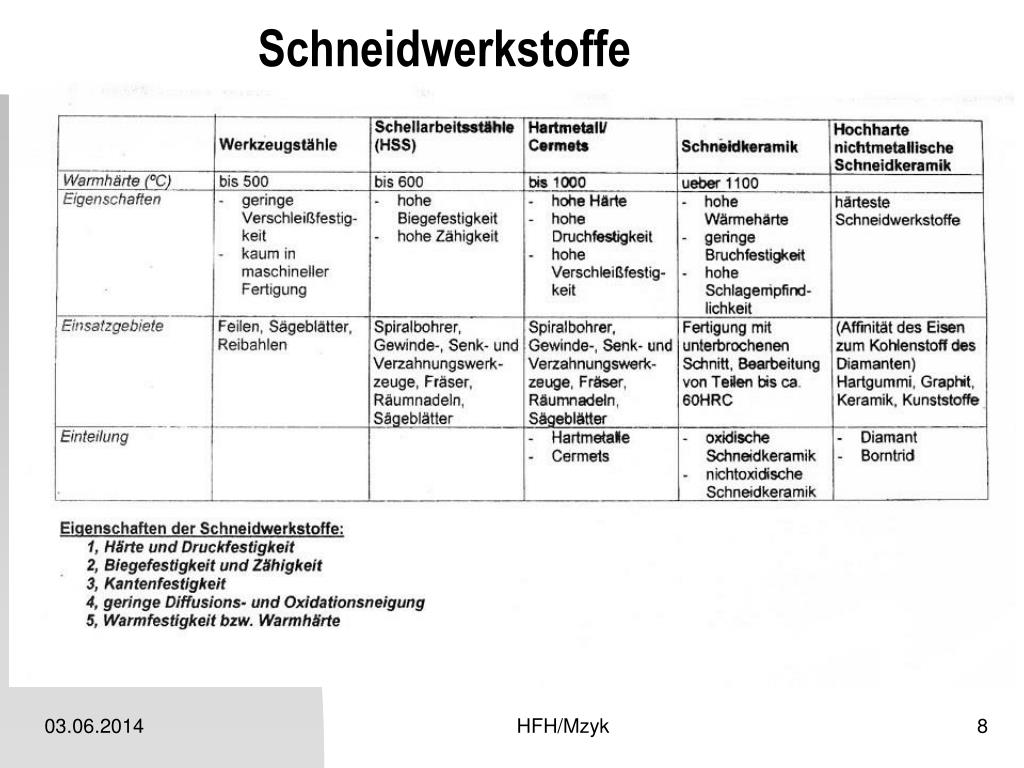

8. Schneidwerkstoffe HFH/Mzyk

9. Vorzüge des Spanens Innerhalb der Fertigungstechnik haben im Verlauf der industriellen Entwicklung die spanenden Fertigungsverfahren eine bedeutende Stellung erreicht, die im wesentlichen begründet ist durch: • die große und nahezu unbegrenzte Variationsbreite der erzeugbaren geometrischen Formen • Die erreichbare hohe Fertigungsgenauigkeit • Die hohe Produktivität, auch unter den Bedingungen der Klein- und Mittelserienfertigung und • Die Möglichkeit, gehärtete und hochfeste Werkstoffe bearbeiten zu können. HFH/Mzyk

10. Begriffe am Schneidkeil HFH/Mzyk

11. Winkel am Schneidkeil HFH/Mzyk

12. Drehen HFH/Mzyk

13. Spanungsvorgang Kinematik und Geometrie HFH/Mzyk

14. Zerspankraft und Komponenten HFH/Mzyk

15. Spanungsvorgang HFH/Mzyk

16. Ausgewählte Formeln Schnitttiefe ap Arbeitseingriff ae Vorschubeingriff af Spanungsquerschnitt A A = ap x f = b x h Zahnvorschub fz Vorschub f F = f x z HFH/Mzyk

17. Schnittkraftberechnung Schnittkraft Fc wichtige Komponenten der Zerspankraft F Fc = A x kc bzw. Fc = b x h x kc Spezifische Schnittkraft kc kc = Fc / A In N/mm² HFH/Mzyk

18. Spanformklassen HFH/Mzyk

19. Verschleißformen HFH/Mzyk

20. Nachformdrehen HFH/Mzyk

21. Klemmsysteme von Wende - Schneidplatten HFH/Mzyk

22. Beispiel eines Drehteiles HFH/Mzyk

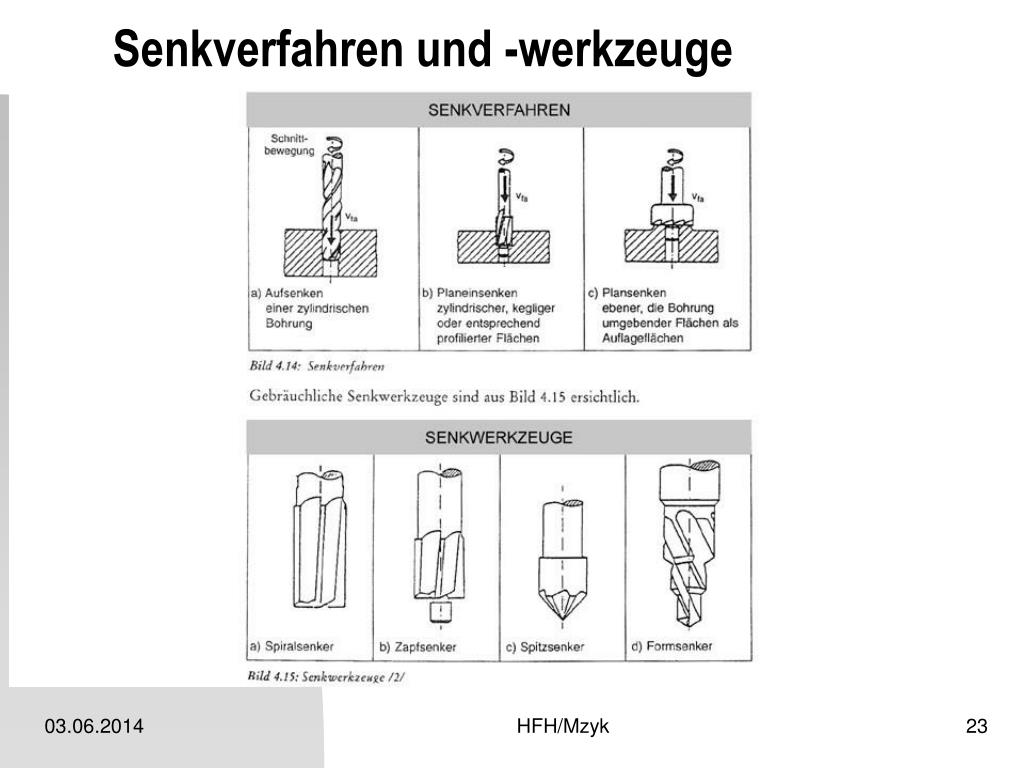

23. Senkverfahren und -werkzeuge HFH/Mzyk

24. Ausgewählte Bohrverfahren HFH/Mzyk

25. Reibahlen HFH/Mzyk

26. Umfangsfräsen HFH/Mzyk

27. Stirnfräsen HFH/Mzyk

28. Umlauffräsen HFH/Mzyk

29. Schaftfräser HFH/Mzyk

30. Satz- und Formfräser HFH/Mzyk

31. Planhobeln und Planstoßen HFH/Mzyk

32. Profilräumen HFH/Mzyk

33. Schleifen HFH/Mzyk

34. Planschleifen HFH/Mzyk

35. Außenrundschleifen HFH/Mzyk

36. Schleifverfahren - Auswahl HFH/Mzyk

37. Ansicht gehonte Oberfläche HFH/Mzyk

38. Läppen HFH/Mzyk

39. Funkenerosives Schneiden und Senken HFH/Mzyk

40. Diamant – Sägemechanismus - Beispiel HFH/Mzyk

41. Einteilung Fräsen HFH/Mzyk

42. Einteilung Drehen HFH/Mzyk

43. Einteilung Schleifen HFH/Mzyk

44. Einteilung Bohren/ Senken/ Reiben HFH/Mzyk

45. Zusammenfassung Trennen Aufgabe und Ziel der spanenden Fertigungsverfahren ist die wirtschaftliche Herstellung von Werkstücken durch mechanisches Abtrennen von Werkstoffteilchen zur Änderung der Form und Oberfläche. Dazu werden Verfahren eingesetzt, die je nach Werkzeuggestaltung in zwei Gruppen – Verfahren mit geometrisch oder geometrisch unbestimmter Schneide – eingeteilt werden. Für das Verständnis der Zusammenhang, Merkmale und Betrachtungsweisen der spanenden Verfahren und Werkzeuge gelten Begriffe wie Bewegungen, Geschwindigkeiten, Vorschub- und Eingriffsgrößen, Werkzeugwinkel, Kräfte und Leistungen, die eine einheitliche Annwendung für alle Verfahren ermöglicht. Das Fertigungsverfahren des Abtragens sind dadurch gekennzeichnet, dass der Werkstoff nicht mechanisch, sondern durch physikalische oder chemische Vorgänge abgetragen wird. HFH/Mzyk
