世纪星组态软件

1. 世纪星组态软件 产品简介

2. 总目录

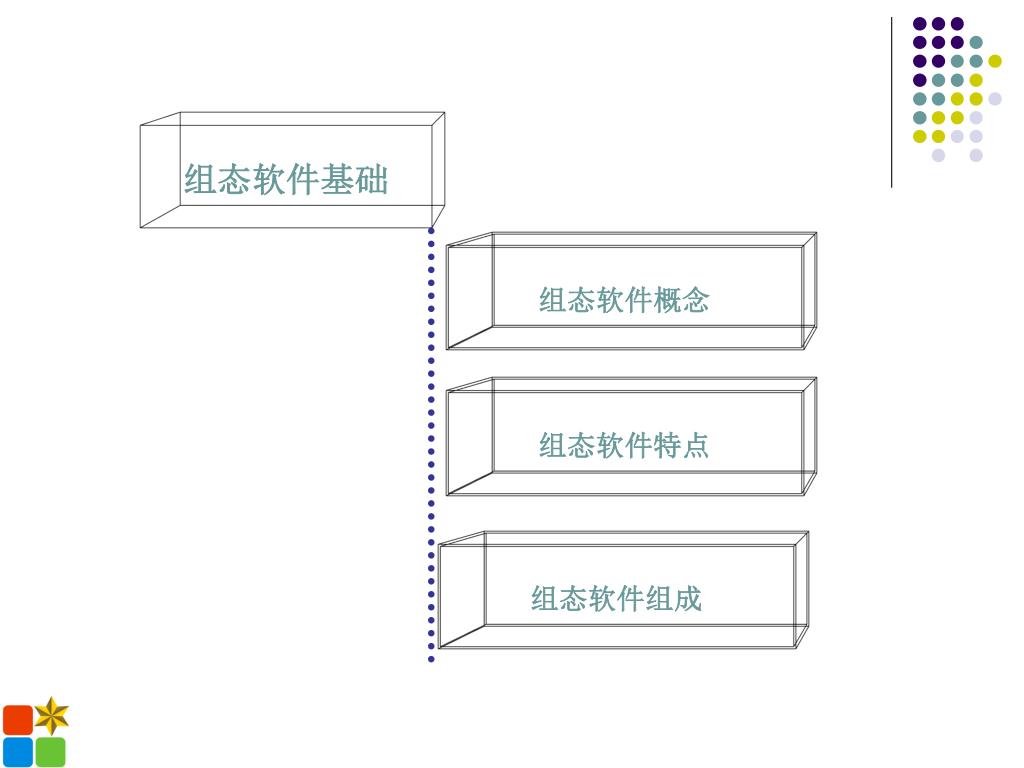

3. 组态软件基础 组态软件概念 组态软件特点 组态软件组成

4. 组态软件概念—什么是组态软件 组态软件（Configuration Software）是一个使用户能快速建立自己 HMI（Human Machine Interface）的软件开发工具，或开发环境，是模块化功能的任意组合。

5. 组态软件两大 基本功能 数据采集 组态软件通过高性能、高速I/O驱动程序直接与外设进行通讯，实现数据采集。 监控 组态软件对采集的数据处理后，以适当的形式如声音、图形、图象等方式显示给用户，达到监视的目的。根据系统控制的工艺要求，可以接受操作人员的指示，将控制信号发送到下位机中，达到控制的目的。 组态软件概念 — 基本功能

6. 组态软件概念 —为什么采用组态软件 随着工业自动化水平的迅速提高，计算机在工业领域的广泛应用，人们对工业自动化的要求越来越高，使得传统的工业控制软件已经无法满足用户的各种需求。在开发传统的工业控制软件时，当工业被控对象一旦有变动，就必须修改其控制系统的源程序，导致其开发周期长；其重复使用率很低，导致它的开发成本很高等。 组态软件能够很好地解决传统工业控制软件存在的种种问题，使用户能根据自己的控制对象和控制目的任意组态，完成自动化控制工程。

7. 世纪星组态软件特点 稳定性 先进性 方便性 通用性 广泛性

8. 稳定性 世纪星组态软件特点 —稳定性 世纪星组态软件经由技术研发部门反复数千次(两个词重复了吧)的测试调整（删除该词），保证在工程进行中，软件故障不会成为隐忧之患。

9. 先进性 世纪星组态软件特点 —先进性 《世纪星组态软件》采用国际先进的组态理念，吸收了当前国内外先进组态软件的优秀成果，《世纪星组态软件》拥有的独特功能，特别是图形设计、语音报警、组态报表及个性化功能在国内外组态行业中处于领先地位。

10. 方便性 世纪星组态软件特点 —方便性 《世纪星组态软件》易学易用，操作方便，所有功能用一种方便用户使用的方法包装起来，对于用户，不需掌握太多的编程语言技术（甚至不需要编程技术），就能很好地完成一个复杂工程所要求的所有功能。

11. 通用性 世纪星组态软件特点 —通用性 用《世纪星组态软件》开发的应用程序，当现场（包括硬件设备或系统结构）或用户需求发生改变时，可以方便地完成软件的更新和升级。也就是说，当用户开发出一个工程后，它的重复使用率是很高的，开发类似的工程时只需稍加修改便可以使用。

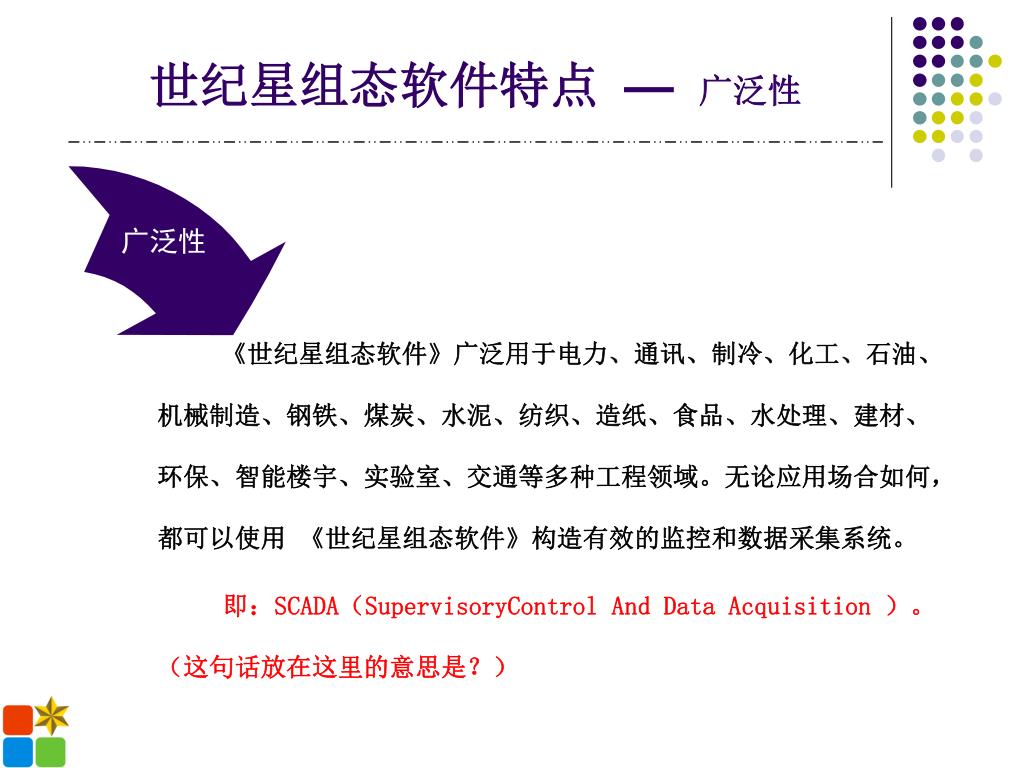

12. 广泛性 世纪星组态软件特点 —广泛性 《世纪星组态软件》广泛用于电力、通讯、制冷、化工、石油、机械制造、钢铁、煤炭、水泥、纺织、造纸、食品、水处理、建材、环保、智能楼宇、实验室、交通等多种工程领域。无论应用场合如何，都可以使用 《世纪星组态软件》构造有效的监控和数据采集系统。 即：SCADA（SupervisoryControl And Data Acquisition）。（这句话放在这里的意思是？）

13. 世纪星组态软件组成 开发系统 运行系统

14. 组态软件组成—开发系统 《世纪星组态软件》开发系统是其应用程序的集成开发环境。软件开发者在这个环境中完成图形界面的设计、数据库定义、动画连接等。 开发系统具有先进完善的图形生成功能；数据库中有多种数据类型，能合理地抽象控制对象的特性，对数据的报警、趋势曲线、历史数据记录、安全管理等重要功能有简单的操作办法。利用图形控件功能可以大大减少界面的设计时间，加快软件的开发进度。

15. 组态软件组成 — 开发系统流程图

16. 组态软件组成 — 运行系统 运行系统是《世纪星组态软件》的实时运行环境，用于显示开发系统中建立的动画图形画面、同 I/O 服务程序进行数据交换。它通过实时数据库管理从工业控制对象采集到的各种数据，把数据的变化用动画的方式形象地表示出来，同时完成报警、历史数据记录、趋势曲线等功能。

17. 组态软件组成 — 运行系统流程图

18. 工程项目管理 工程项目管理器简介 工程项目管理器功能

19. 工程项目管理—项目管理器功能简介 启动世纪星开发系统后，用户第一步要做的事情就是为不同的工程项目设置相应的工程项目名。一旦工程项目名设置完成，用户应用程序的所有信息将保存于 该工程项目目录中。

20. 安全 ：工程项目密码保护 备份：项目备份(用户工程最小备份) 项目管理器 主要功能 恢复：工程项目的恢复 导出：变量字典导出到 Excel 文件 导入：Excel 文件到入导变量字典中 工程项目管理 — 项目管理器主要功能

21. 画面编辑 个性化设置 绘图工具及制作 键盘使用规则 图形制作 画面分层

22. 命令 画面编辑— 个性化设置

23. 工具栏 画面编辑 — 个性化设置

24. 工具 编辑 画面编辑 — 个性化设置

25. 界面 风格 画面编辑 — 个性化设置

26. 界面 风格 画面编辑 — 个性化设置

27. 直线、垂直/水平直线、折线 椭圆、矩形、圆角矩形、多边形 位图、文本、按钮 实时趋势曲线、 历史趋势曲线、报警窗口 立体管道、流动管道 强大的图形控件库、自定义图库、 自定义图形控件 画面编辑 — 绘图工具 工具箱以形象化的图标方式提供以下绘图工具：

28. 画面编辑 — 绘图制作 现在用简单的示意图已经不足以表示出工现场复杂的生产过程，《世 纪星组态软件》提 供一个高水平的图 形组态功能，利用 此功能可快捷地绘 制应用系统所需的 各种总貌图、流程 图和工况图。

29. 画面编辑 — 键盘使用规则 世纪星键盘使用规则： （1）用光标键 LEFT,TOP,RIGHT,BOTTOM 每次移动 1 个象素。 （2）用Shift键+光标键 LEFT,TOP,RIGHT,BOTTOM 每次移动 10 个象素。 （3）用Ctrl键+光标键 LEFT,TOP,RIGHT,BOTTOM 每次移动 50 个象素。 SHIFT 键的使用： 在绘制图素时，按住 Shift 键可以画正园、正方形等。 CTRL 键的使用： 选择图素时，按住 Ctrl 键，可以实现灵活选择图素。 CTRL+D 键(复制)的使用： 复制时，复制出的图素向右下方分别移动 20 个像素。

30. 画面编辑 — 图素编辑

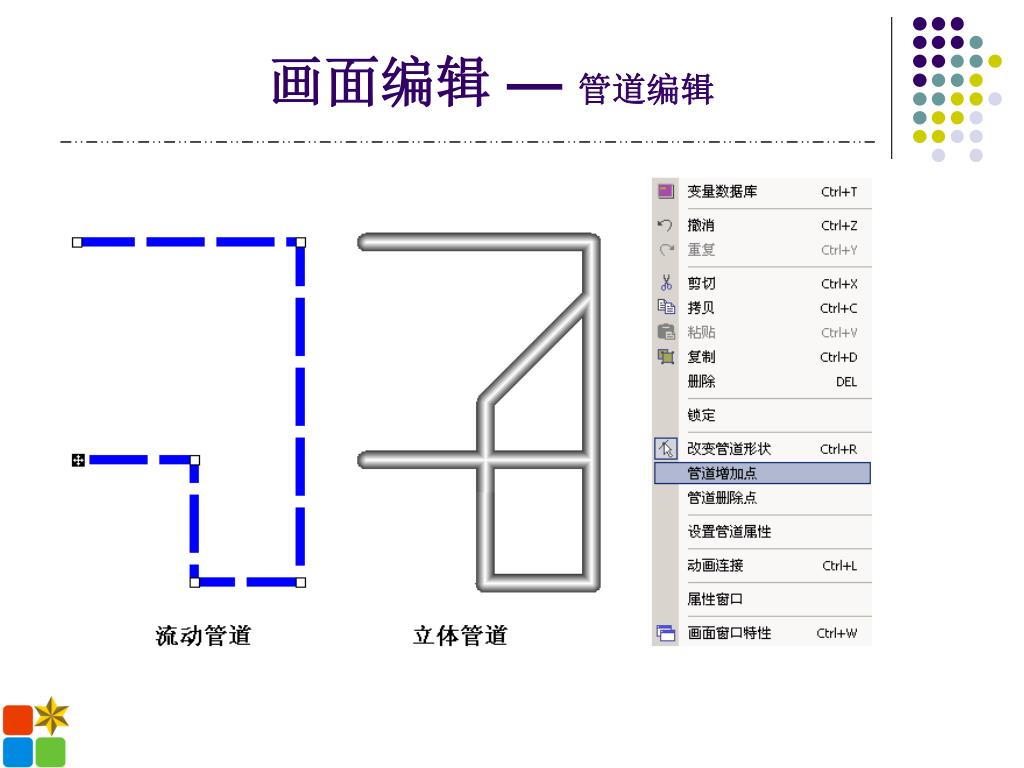

31. 画面编辑 — 管道编辑

32. 画面编辑 — 16.7百万种颜色 《世纪星组态软件》的调色板，任一种绘图工具都可以使用 16.7 百万种颜色，设计者可以籍此构造层次丰富的精美画面。

33. 画面编辑 — 自定义图库

34. 画面编辑 — 内置强大图形控件 《世纪星组态软件》为用户提供了上百个图形控件，其中专业图形 控件有十多种。这些图形控件单元均可实现无级缩放，为了不改变一些 专用设备如时钟、仪表等的图形形状，对这些图形控件单元进行了按比 例放大或缩小处理。大部分的图形控件单元可以分裂成图素，用户可以 学习控件的动画连接，因此，它们也是画面制作的向导。

35. 画面编辑 — 自定义图形控件

36. 画面编辑 — 导入图像 《世纪星组态软件》能导入 15种图形格式的图像文件。

37. 画面编辑 — 完善的点位图处理功能 • 直接从屏幕上抓取点位图。 • 点位图对象按指定色进行透明处理 • 显示原始大小点位图。

38. 画面编辑 — 设置层 设置层用于设置当前选中的图素和单元等所在的层。系统可以设置 30 层，即：1 -- 30 层。

39. 画面编辑 — 显示层 显示层用于设置当前画面显示的层。当前显示层可以有 30 层， 即：1 -- 30 层。

40. 变量字典 变量数据库 变量类型 变量的数据类型 变量 . 域

41. 变量字典 — 变量数据库 《世纪星组态软件》的变量字典是变量的集合，运行时将产生一个 实时变量数据库。 系统运行时，系统自动将实时数据库中的变量的当前值保存到历史 数据库中。 运行系统将数据库中的数据、用户输入的数据以及工业现场传送来 的数据进行实时处理，再将数据送回工业现场，同时更新变量数据库中 变量的当前值。

42. 变量字典 — 变量的类型 系统变量：系统预先设置的变量。 特殊变量：包括报警窗口、历史曲线变量。 I/O 变量：与外部进行数据交换的变量。 内存变量：用户定义在系统内部的变量，主要用于存放计算处理的中间值，实现动画效果等。

43. 变量字典 — 变量的数据类型 每种类型的变量具有四种数据类型： 离散变量 整数变量 实数变量 信息变量 字符串（STRING）型 范围： 最长能存储 131 个字 符 。 布尔（BOOL）型 范围： 0（关，OFF，FALSE）和 1（开、ON，TRUE） 。 整数（INT）型 范围： -2,147,483,648 ～ 2,147,483,647。 浮点（FLOAT） 范围： -3.4e 38 ～ 3.4e 38 。

44. 变量字典 — 变量 . 域 变量的域用于表示变量、历史趋势曲线和报警窗口的属性。 变量的域可以用以下方式访问： • 通过 “变量.域” 直接访问。 • 通过命令语言函数间接访问。 示例： 响应变量“温度”的报警温度. Ack = 1;

45. 动画连接 图形对象动画连接 用户输入动画连接 属性动画连接 大小变化动画连接 移动动画连接 百分比动画连接 数值显示动画连接 特殊动画连接

46. 动画连接 — 图形对象动画连接 图形对象都可以随着过程参数的改变而变换状态，以产生动画效 果。图形对象与过程参数 建立变化对应关系的过程 称“动画连接”。

47. 动画连接 — 用户输入动画连接 所有的图形对象都有可以定义为三种用户输入连接中的一种，输 入连接使被连接对象在运行时为触敏对象。当系统运行时，触敏对象 周围出现反显的矩形框，可由鼠标或键盘选中此触敏对象。 输入连接主要包括 用户输入连接 ， 滑动杆输入连接 ， 按键输 入连接等功能。

48. 动画连接 — 属性动画连接 属性连接规定了图形对象的颜色属性如何随变量或连接表达式 的值变化而变化。 输出连接主要包括直线属性连接，填充属性连接，文本属性连接 等功能。

49. 动画连接 — 大小变化动画连接 大小变化连接（高度、宽度）规定了图形对象如何随变量值的变 化而改变大小。 大小变化连接主要包括 高度变化连接，宽度变化连接。

50. 动画连接 — 移动动画连接 移动连接（水平、垂直）规定了图形对象如何随变量值的移动而改 变大小或位置。 移动动画连接包括：水平移动连接和垂直移动连接。
