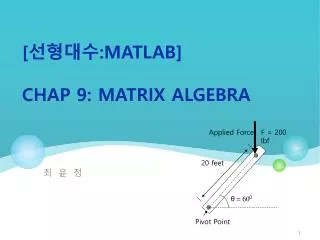

Applied Force. F = 200 lbf. 20 feet. θ = 60 0. Pivot Point. 최 윤 정. [ 선형대수 : Matlab ] Ch ap 9: Matrix Algebra. 학습내용. 행렬의 기본연산 형렬 연산을 이용하여 연립방정식 풀이 방법 특수행렬을 사용하여 적용하기. The difference between an array and a matrix. Most engineers use the two terms interchangeably

nelle-rocha
Download Presentation

[ 선형대수 : Matlab ] Ch ap 9: Matrix Algebra

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

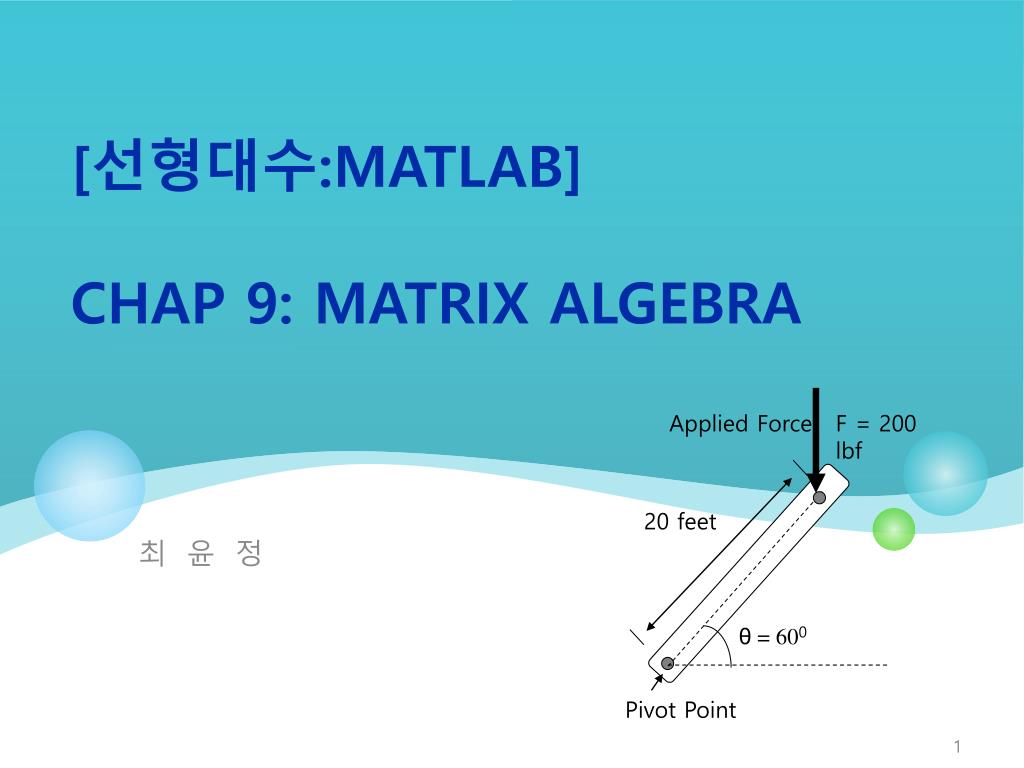

  1. Applied Force F = 200 lbf 20 feet θ = 600 Pivot Point 최 윤 정 [선형대수:Matlab]Chap 9: Matrix Algebra

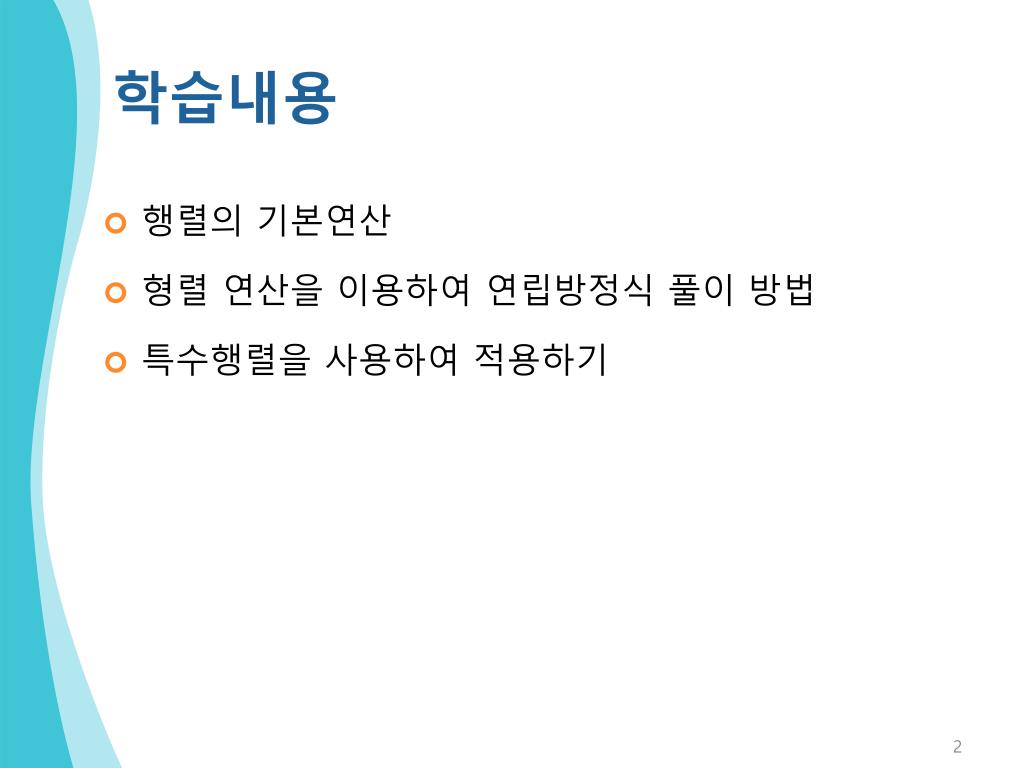

  2. 학습내용 • 행렬의 기본연산 • 형렬 연산을 이용하여 연립방정식 풀이 방법 • 특수행렬을 사용하여 적용하기

  3. The difference between an array and a matrix • Most engineers use the two terms interchangeably • Technical definition • Array:an orderly grouping of information • Arrays can contain numeric information, but they can also contain character data, symbolic data etc. • Matrix : a two-dimensional numeric array used in linear algebra • Not even all numeric arrays can precisely be called matrices • used extensively in engineering applications • Matrix algebra is different from the array calculations (only those upon which you intend to perform linear transformations meet the strict definition of a matrix. The only time you need to be concerned about the difference is when you perform matrix algebra calculations) MATLAB for Engineers

  4. Array & Matrix Operation 행렬연산 같은위치의 원소끼리의 계산에 사용 • Transpose(전치) • Multiplication(행렬곱셈) • Division(행렬나눗셈) • Exponentiation(행렬거듭제곱) • Left Division(왼쪽나눗셈) • Dot products : dot(X,Y) ==X.*Y • Cross products • Inverse(역행렬) • Determinants(행렬식) MATLAB for Engineers

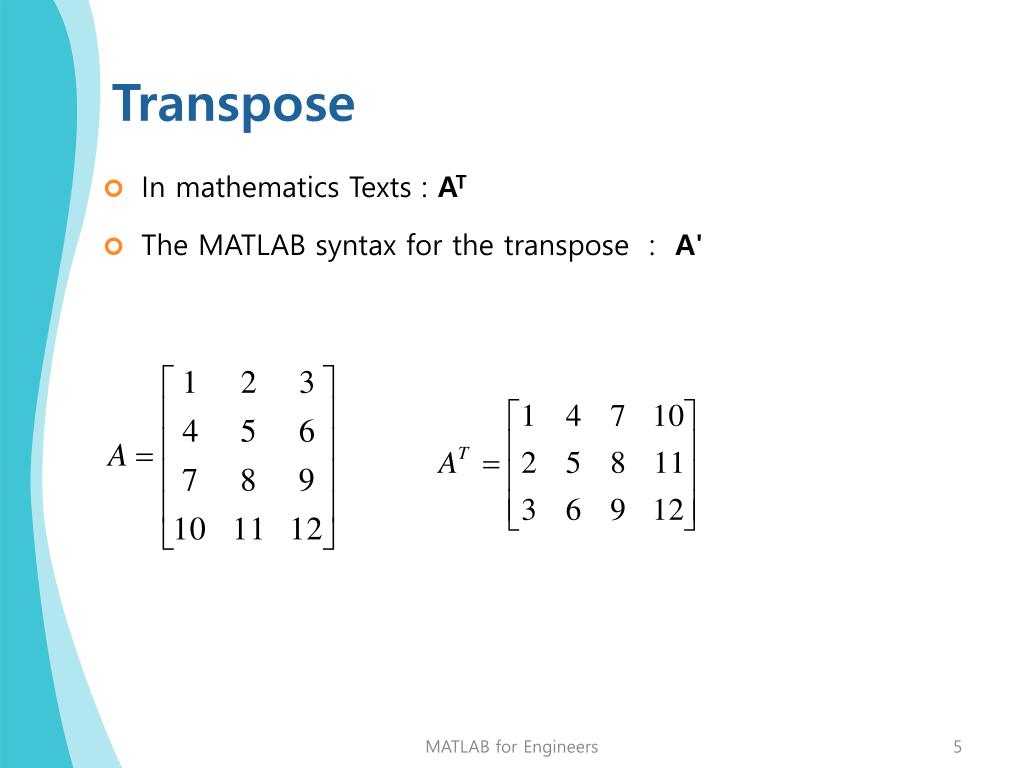

  5. Transpose • In mathematics Texts : AT • The MATLAB syntax for the transpose : A' MATLAB for Engineers

  6. Using the transpose with complex numbers 복소수에 적용하면 켤레 복소수값이 반환된다. MATLAB for Engineers

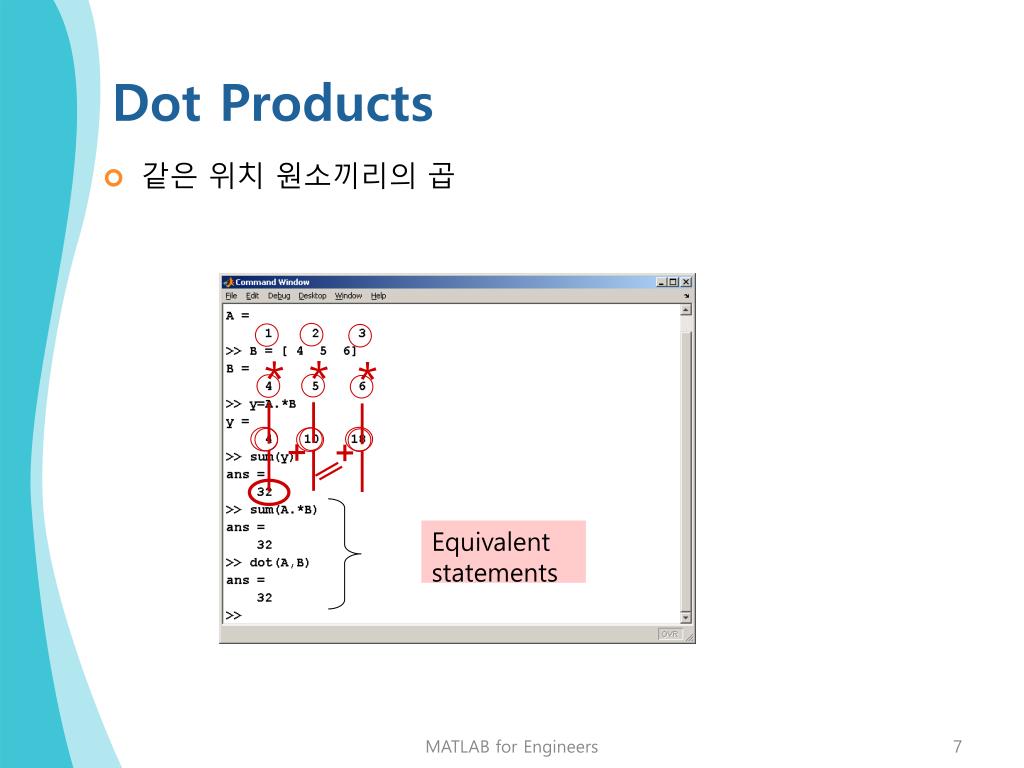

  7. * * * || || || + + Dot Products • 같은 위치 원소끼리의 곱 Equivalent statements MATLAB for Engineers

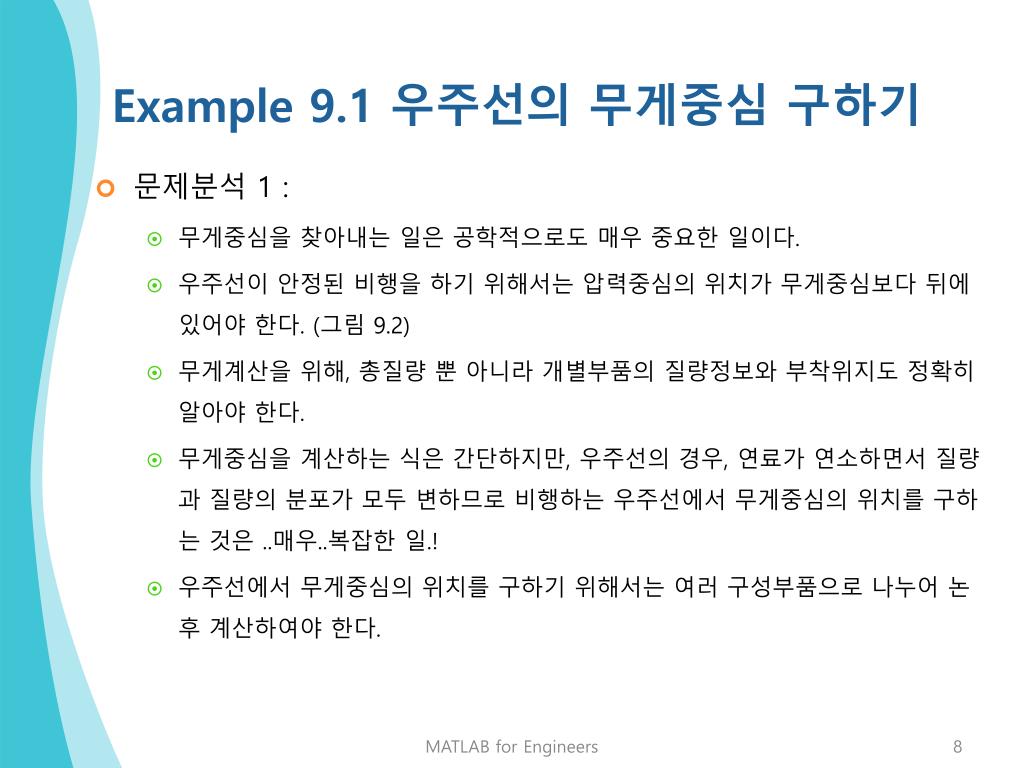

  8. Example 9.1 우주선의 무게중심 구하기 • 문제분석 1: • 무게중심을 찾아내는 일은 공학적으로도 매우 중요한 일이다. • 우주선이 안정된 비행을 하기 위해서는 압력중심의 위치가 무게중심보다 뒤에 있어야 한다. (그림 9.2) • 무게계산을 위해, 총질량 뿐 아니라 개별부품의 질량정보와 부착위지도 정확히 알아야 한다. • 무게중심을 계산하는 식은 간단하지만, 우주선의 경우, 연료가 연소하면서 질량과질량의 분포가 모두 변하므로 비행하는 우주선에서 무게중심의 위치를 구하는 것은 ..매우..복잡한 일.! • 우주선에서 무게중심의 위치를 구하기 위해서는 여러 구성부품으로 나누어 논 후 계산하여야 한다. MATLAB for Engineers

  9. 문제분석 2 : 부품들의 구성 • 부품들의 질량 : W 부품들의 부착위치 : 직각좌표계에서의x-y-z의 좌표 • : 무게중심이 위치하는 x, y, z의 좌표 • x1, x2, x3 ..:: 각각 부품1, 부품2, 부품3..의 x좌표 • y1, y2, y3 … : 각각 부품1, 부품2, 부품3..의 y좌표 • z1, z2, z3 … : 각각 부품1, 부품2, 부품3..의 z좌표 • W1,W2,W3… : 각각 부품1, 부품2, 부품3..의 질량 MATLAB for Engineers

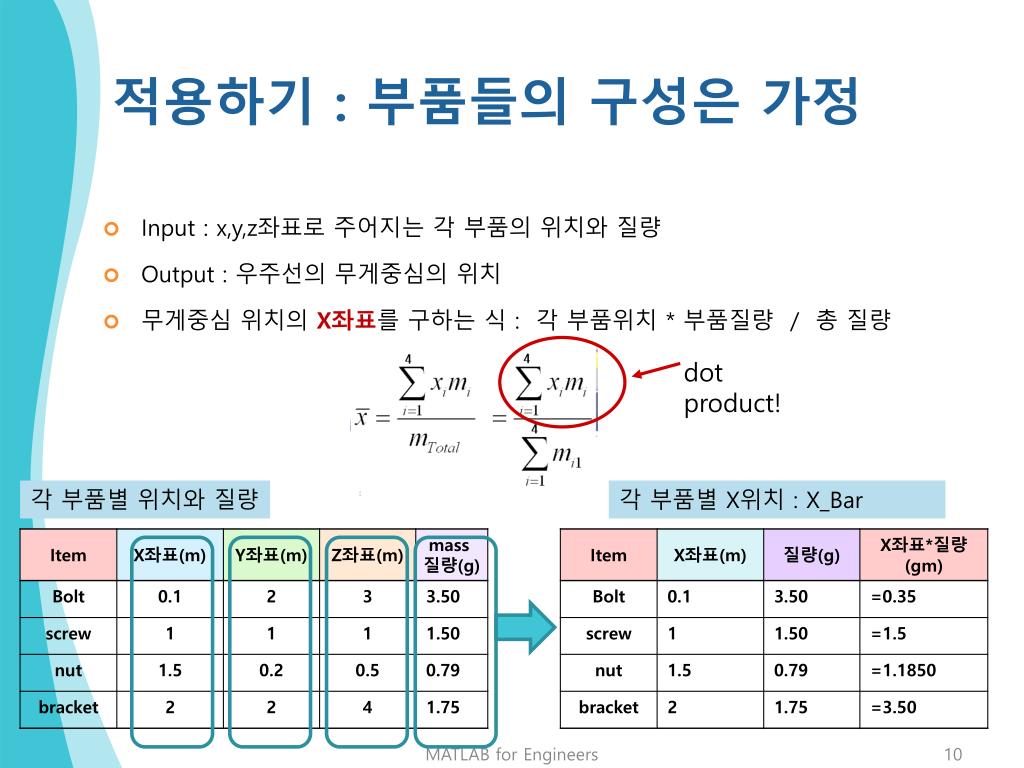

  10. 적용하기 : 부품들의 구성은 가정 • Input: x,y,z좌표로 주어지는 각 부품의 위치와 질량 • Output: 우주선의 무게중심의 위치 • 무게중심 위치의 X좌표를 구하는 식 : 각 부품위치 * 부품질량 / 총 질량 dot product! 각부품별 위치와 질량 각부품별X위치 : X_Bar MATLAB for Engineers

  11. Matlab으로 풀기 ver1: dot product MATLAB for Engineers

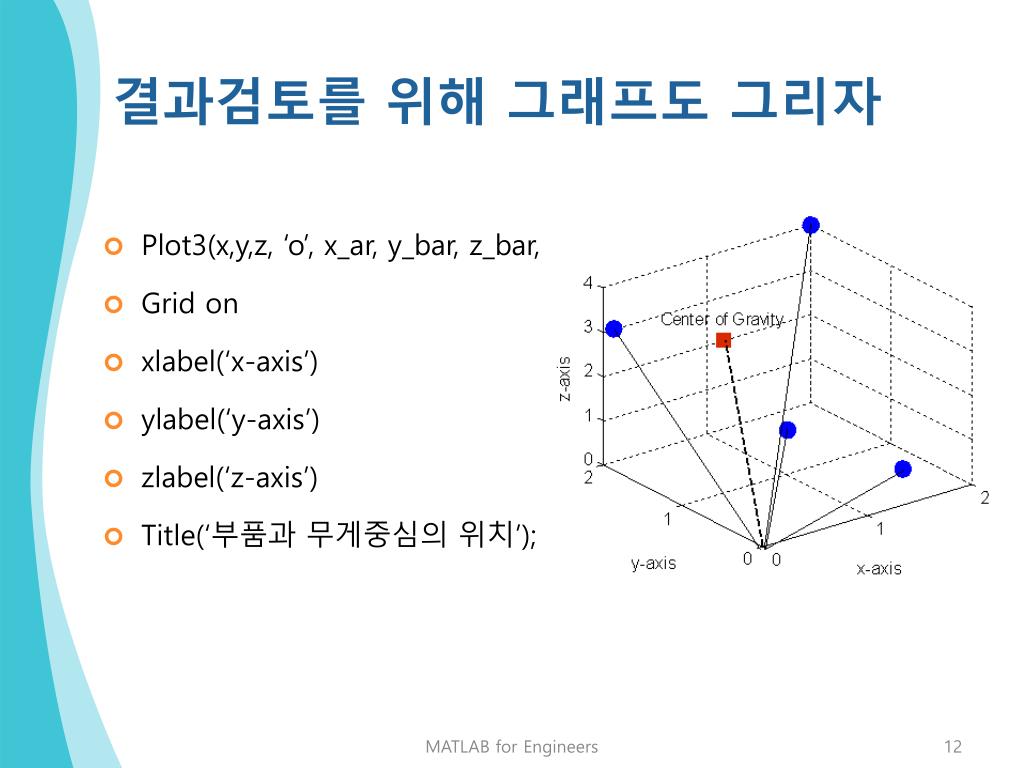

  12. 결과검토를 위해 그래프도 그리자 • Plot3(x,y,z, ‘o’, x_ar, y_bar, z_bar, ‘s’) • Grid on • xlabel(‘x-axis’) • ylabel(‘y-axis’) • zlabel(‘z-axis’) • Title(‘부품과무게중심의 위치’); MATLAB for Engineers

  13. Matrix Multiplication • 행렬 A와행렬 B의 곱 : • A의 각 행과 B의 각 열끼리의 dot product.! 의 반복. MATLAB for Engineers

  14. Matlab으로 풀기 ver2: matrix multiplication [3*4] X [4*1] = [3*1] MATLAB for Engineers

  15. Matrix Power : 거듭제곱 • 같은 행렬을 여러 번 곱한다. • 따라서, 정사각행렬일 경우에만 가능하다.! • A2 is the same as A*A • A3 is the same as A*A*A MATLAB for Engineers

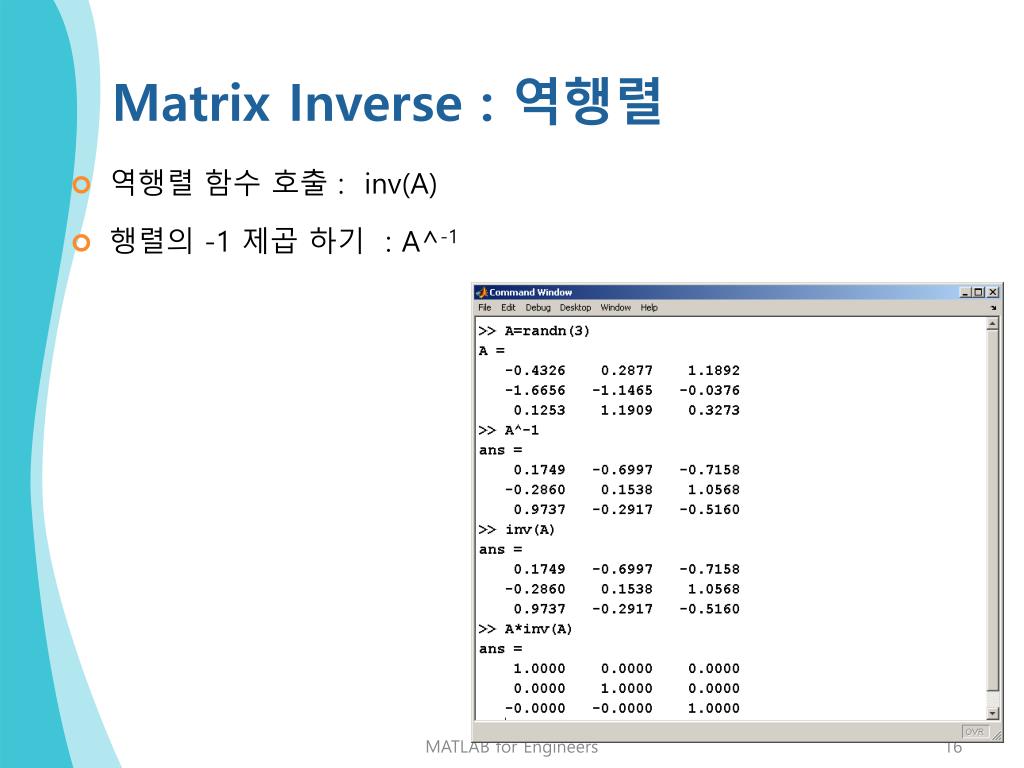

  16. Matrix Inverse : 역행렬 • 역행렬 함수 호출 : inv(A) • 행렬의 -1 제곱하기 : A^-1 MATLAB for Engineers

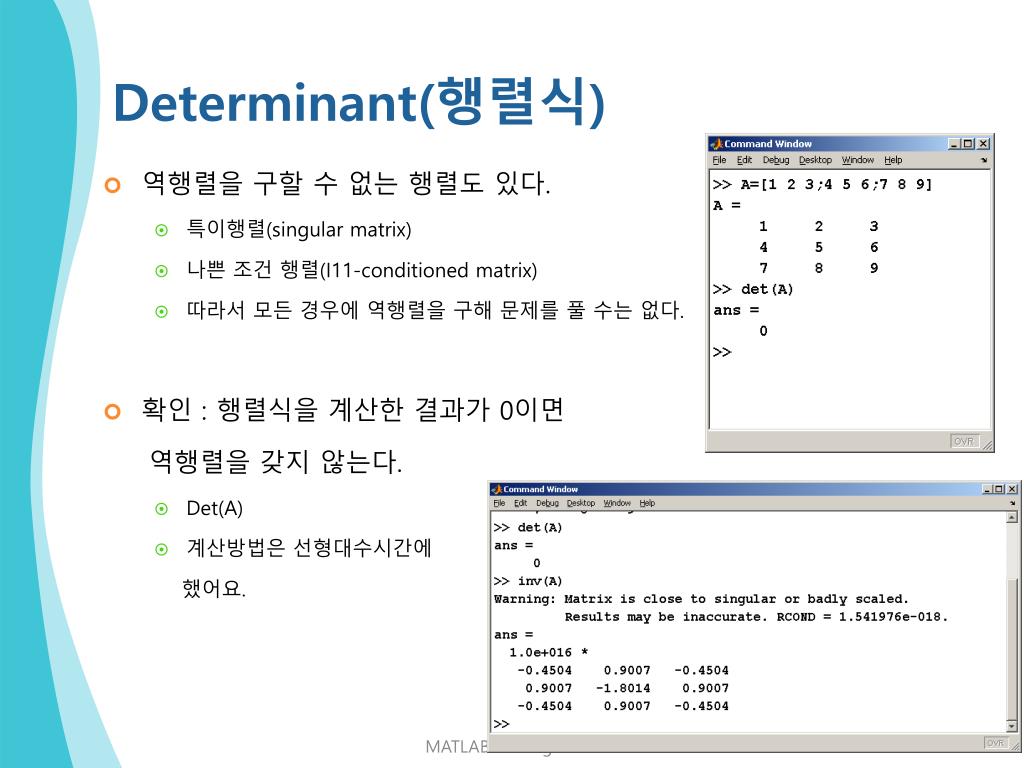

  17. Determinant(행렬식) • 역행렬을구할 수 없는 행렬도 있다. • 특이행렬(singular matrix) • 나쁜조건 행렬(I11-conditioned matrix) • 따라서 모든 경우에 역행렬을 구해 문제를 풀 수는 없다. • 확인 : 행렬식을 계산한 결과가 0이면 역행렬을 갖지 않는다. • Det(A) • 계산방법은선형대수시간에 했어요. MATLAB for Engineers

  18. CrossProduct(가위곱, 벡터곱) • 두 벡터의 가위곱을 수행한 결과는 벡터. • 이 결과는 기하학적으로 두벡터가 만드는 평면과 항상 직각을 이룬다. • 직교성(Orthogonality) • 정역학(statics), 동역학(dynamics), 유체역학(fluid mechanics), 전기전자공학의 문제에 사용된다. • 벡터를 배우면서 다시 할께요. MATLAB for Engineers

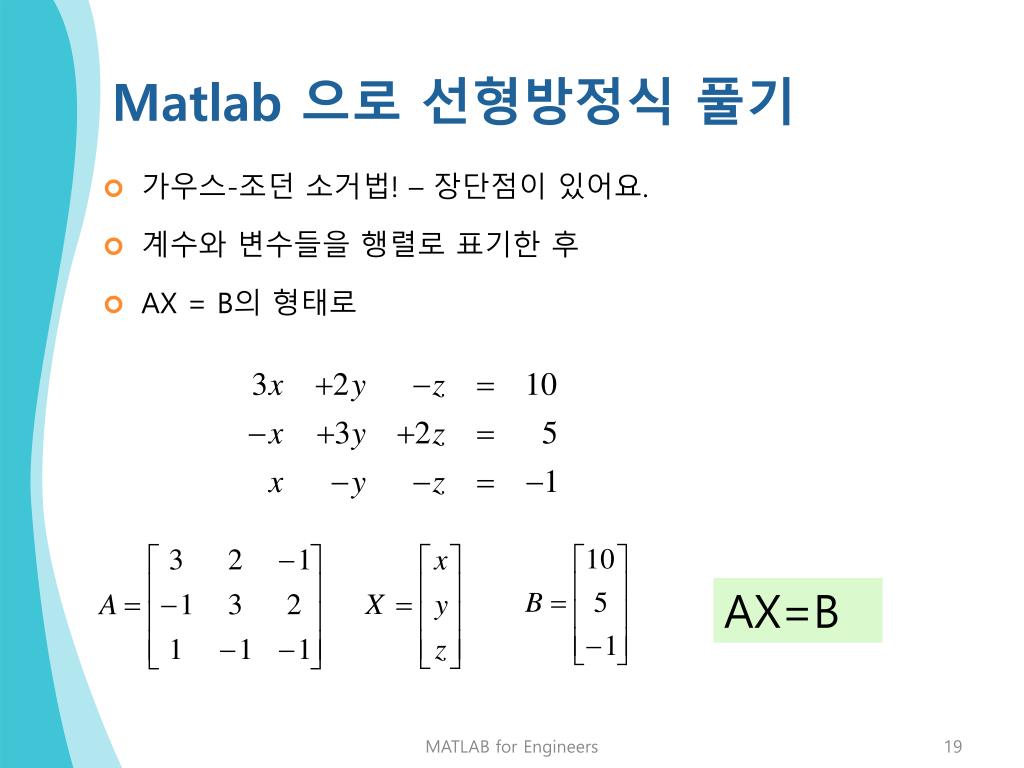

  19. Matlab으로선형방정식 풀기 • 가우스-조던 소거법! – 장단점이 있어요. • 계수와 변수들을 행렬로 표기한 후 • AX = B의 형태로 AX=B MATLAB for Engineers

  20. 역행렬vs . 왼쪽나눗셈 가우스소거법을 사용하므로 계산도 효율적이고 반올림 오차도 적다. 이해하기는 쉽지만 비효율적.^ MATLAB for Engineers

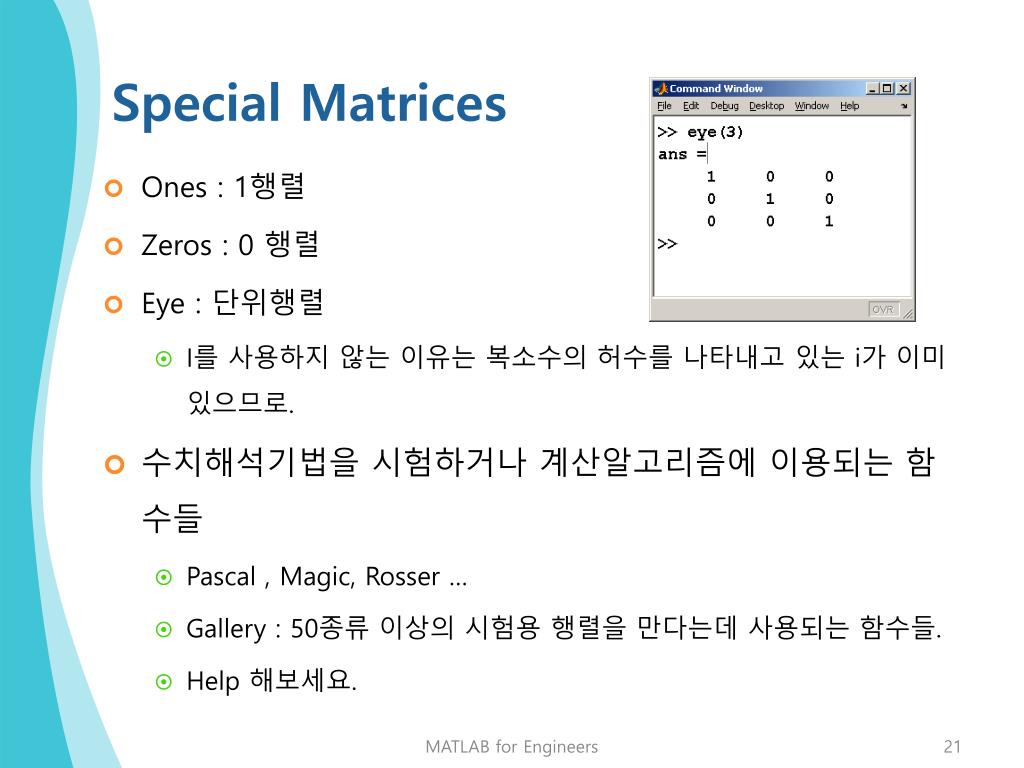

  21. Special Matrices • Ones : 1행렬 • Zeros : 0 행렬 • Eye : 단위행렬 • I를 사용하지 않는 이유는 복소수의 허수를 나타내고 있는 i가 이미 있으므로. • 수치해석기법을 시험하거나 계산알고리즘에 이용되는 함수들 • Pascal , Magic, Rosser … • Gallery: 50종류 이상의 시험용 행렬을 만다는데 사용되는 함수들. • Help 해보세요. MATLAB for Engineers

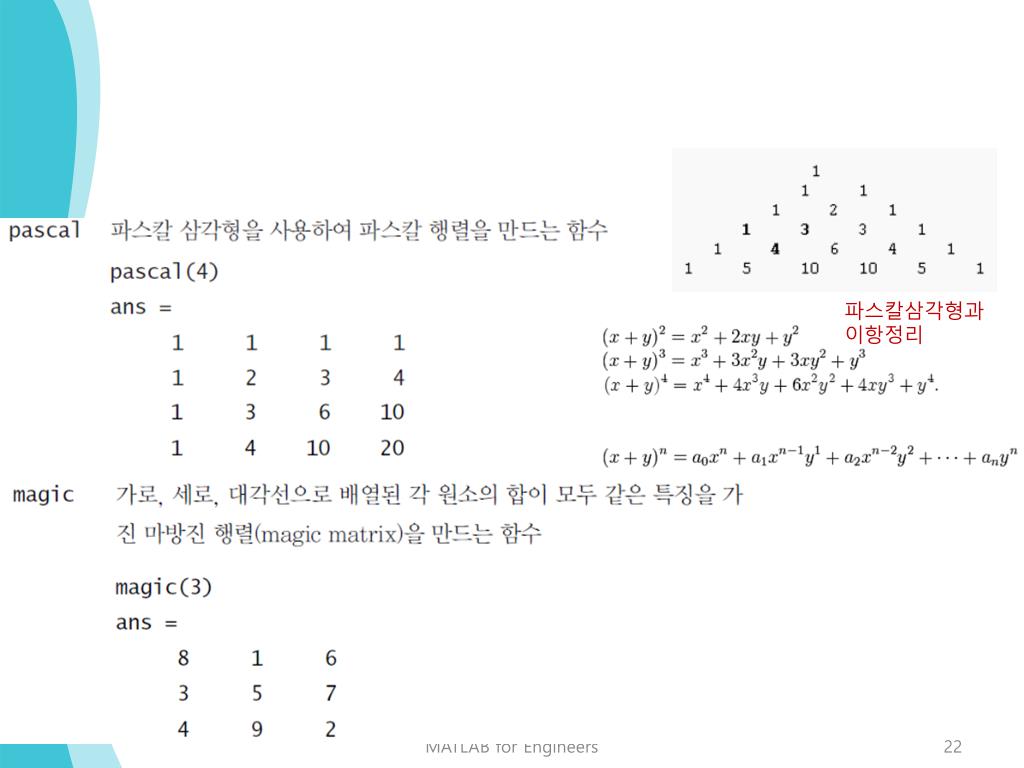

  22. 파스칼삼각형과 이항정리 MATLAB for Engineers

  23. Summary • Matrix 연산과 array 연산은 다르다. • Dot product : 크기가 같은 두 array에서 대응하는 원소끼리의 곱들의 합.! • Dot(A,B) • Matrix 곱 : A의 각 행과 B의 각 열들의dot product. • 역행렬: inv(A), A^-1 • 행렬식 : det(A) MATLAB for Engineers

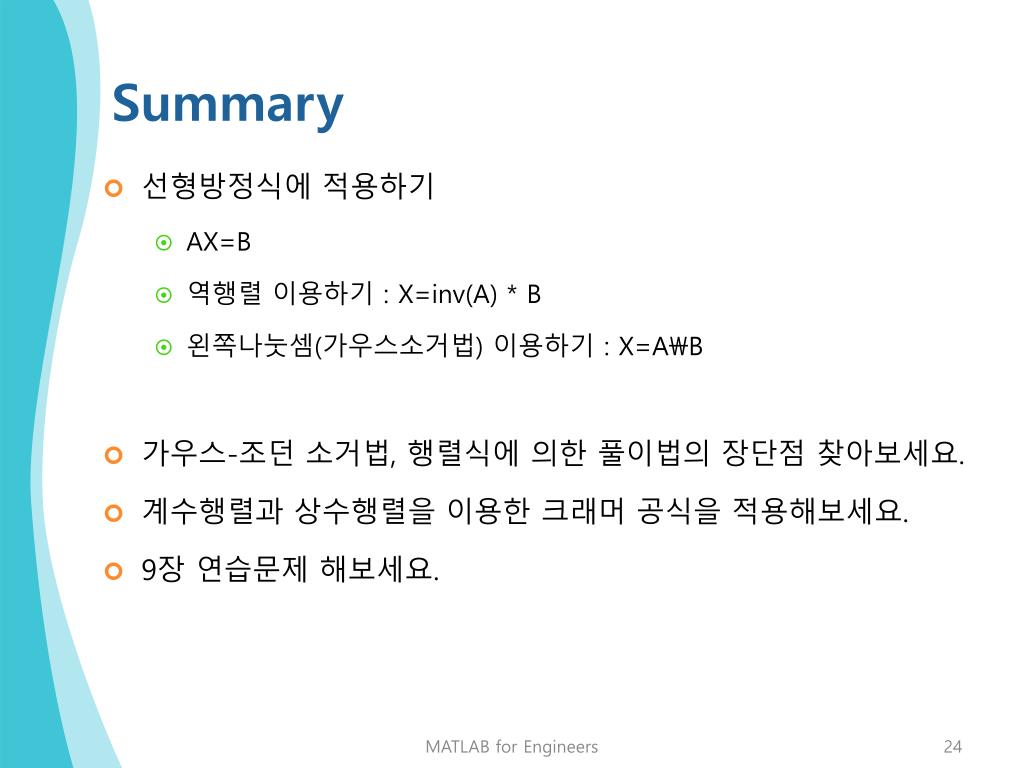

  24. Summary • 선형방정식에적용하기 • AX=B • 역행렬 이용하기 : X=inv(A) * B • 왼쪽나눗셈(가우스소거법) 이용하기 : X=A\B • 가우스-조던 소거법, 행렬식에 의한 풀이법의 장단점 찾아보세요. • 계수행렬과 상수행렬을 이용한 크래머 공식을 적용해보세요. • 9장 연습문제 해보세요. MATLAB for Engineers

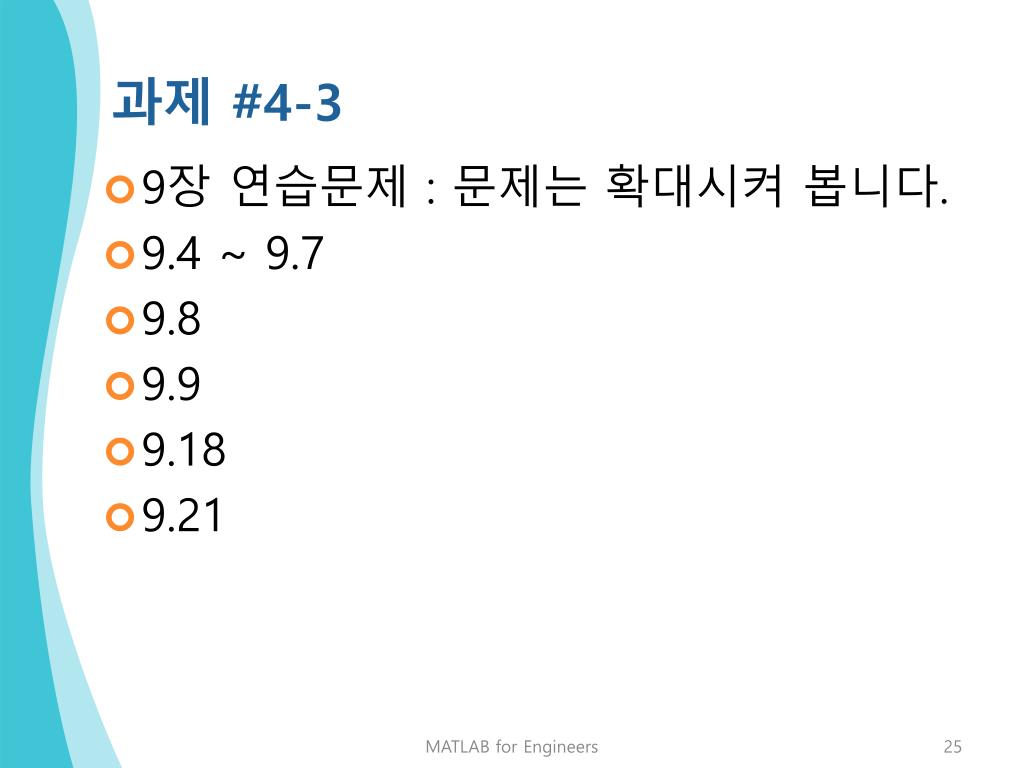

  25. 과제 #4-3 • 9장 연습문제 : 문제는확대시켜 봅니다. • 9.4 ~ 9.7 • 9.8 • 9.9 • 9.18 • 9.21 MATLAB for Engineers

  26. 9장연습문제 MATLAB for Engineers

  27. MATLAB for Engineers

  28. MATLAB for Engineers

  29. MATLAB for Engineers
