3. “数字化节能全方案”技术交流会 政府部门为推动空调节能技术，对高能效机组采取了通补方法，各企业响应响应政府号召，也纷纷推出了高能效机组。 经过我们的实地测试，发现高能效机组在使用过程中，却出现了一个尴尬的局面：节能不节电！ 经我们研究，有几大方面原因导致以上高能效机组节能不节电局面……。由此，我们引入“数字化节能全方案”技术。

4. “数字化节能全方案”技术交流会

5. “数字化节能全方案”技术交流会 • 能量控制数字化是格兰仕中央空调的核心技术，通过内置能量差异数据处理器使设备控制程式达到“按需精确配给和智能脉冲指令”的技术水平，犹如给化学反应的物质加水，不只是边加边看，而是精确到“不同时段、不同环境、不同状况”时具体需求毫升数的量化标准，真正实现“数字化及智能化”程式管理，从而节省损耗。

6. “数字化节能全方案”技术交流会 • 系统设计数字化是格兰仕中央空调为用户贴心服务的空调系统优化设计。空调工程的节能主要体现在节水、节电、节省冷量和热量。格兰仕中央空调专业设计师从室内外空气温度、湿度等设计指标到系统部分负荷下运行的概率、不同产品特性的应用组合及不同的系统形式，通过精确的负荷设计，以最优的方案匹配满足系统要求。

7. “数字化节能全方案”技术交流会 • 设备运行数字化是格兰仕中央空调的又一大特点，在设备本身节能基础上，通过联动控制、变频控制的端口设置，使变化的负荷要求与机组的运行变化高度统一，节约运行费用，做到数字化管理，使运行节能。

8. “数字化节能全方案”技术交流会 这是一款二级能效的风管机，出风静压30Pa，未优化前的运行参数

9. “数字化节能全方案”技术交流会

10. “数字化节能全方案”技术交流会 加入数字化节能全方案技术后，其运行参数如下：

11. “数字化节能全方案”技术交流会

12. “数字化节能全方案”技术交流会 汇总参数对比汇总如下： 室外标况，室内负荷变化时 室内标况，室外负荷变化时

13. “数字化节能全方案”技术交流会 结论：采用数字化节能全方案系统，可提升机组的制冷量和能效比，减少机组耗电量，偏离额定工况越远，其效果越明显，最高节能可达到25%以上。 数字化节能全方案机组氟系统的特点？ 1、更改了常规机组的节流方式； 2、上电调试时检测静压，确定运行环境（解决安装环境问题）； 3、运行时风量随负荷变化自动调节； 4、专用控制系统，确保每个运行点都在高能效条件下运行，且运行可靠；

14. “数字化节能全方案”技术交流会 前面我们谈到的是氟系统中数字化节能控制方式，对于水系统，我们的设计如下： 中央空调系统中，水泵耗能约占整个系统耗能的15%，而我国中央空调系统水泵的设计一般都是按照最大负荷设计，并有一定的余量，而大部分中央空调系统在95%以上负荷运行的时间只占总运行时间的5%，75%的运行时间以62%~85%负荷运行，因此如何使水泵节能就变得非常重要。 对变频水泵的控制方法，我们主要按如下方式进行： 风冷冷水型：恒压差控制 水冷冷水型：冷冻水泵执行恒压差控制方案，冷却水泵执行温度控制方案； 具体控制逻辑参见下图：

15. “数字化节能全方案”技术交流会 冷冻水泵控制方案 机组上电调试 非变频水泵，按常规程序控制； 变频水泵，执行数字化节能控制程序 人为设定水泵类型 N Y 当压差变送器检测压力值大于设定值，调节水泵运转频率； 当压差变送器检测压力值少于或等于设定值，水泵运转频率不调节； 设定进出水压差值 N Y 当压差变送器检测压力值大于设定值，调节水泵运转频率； 当压差变送器检测压力值少于或等于设定值，水泵运转频率不调节； 进出水压差是否达到要求 N Y 结束

16. “数字化节能全方案”技术交流会 冷却水泵控制方案 机组上电调试 人为设定水泵、冷却塔风机类型 A、非变频水泵、变频冷却风机，按常规程序控制； B、变频水泵、非变频冷却风机，执行数字化节能控制程序，不对风机控制 C、变频水泵、变频冷却风机，执行数字化节能控制程序，控制水泵和风机频率 Y 检测出水温度 当水温低于设定值时，控制逻辑如下： B条件下，控制水泵运转频率； C情况下，控制风机频率； N Y 当水温低于设定值时，控制逻辑如下： B条件下，控制水泵运转频率； C情况下，控制水泵运转频率； 备注：退出程序与控制程序相反 检测水温下降速度 Y 结束

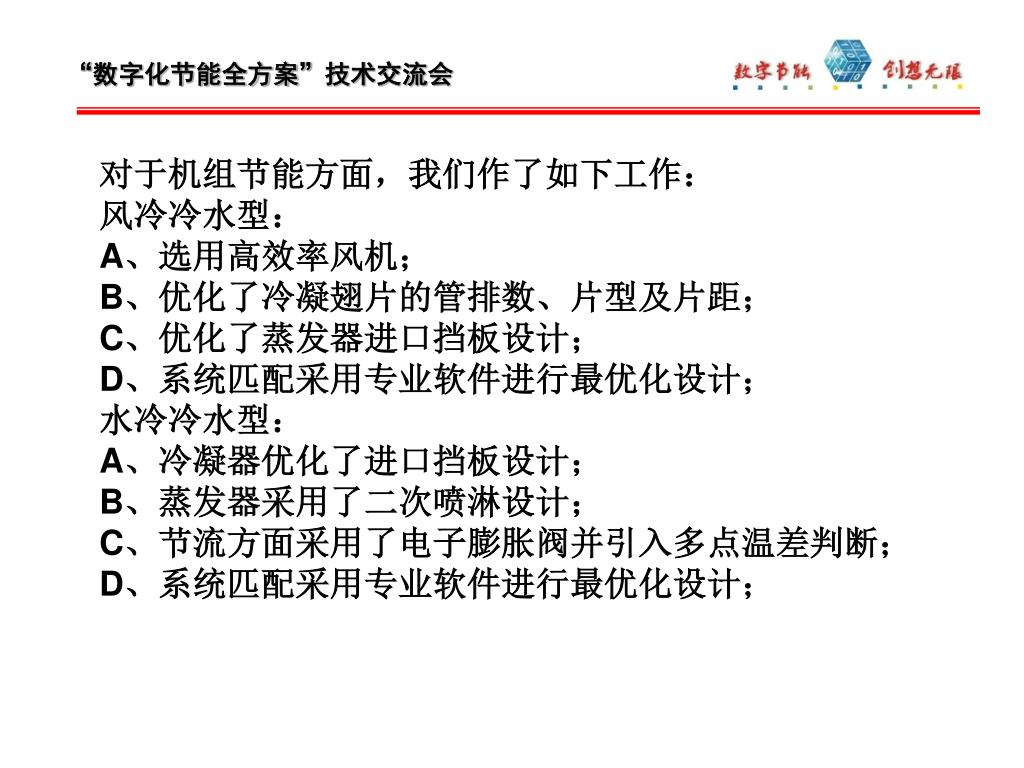

17. “数字化节能全方案”技术交流会 对于机组节能方面，我们作了如下工作： 风冷冷水型： A、选用高效率风机； B、优化了冷凝翅片的管排数、片型及片距； C、优化了蒸发器进口挡板设计； D、系统匹配采用专业软件进行最优化设计； 水冷冷水型： A、冷凝器优化了进口挡板设计； B、蒸发器采用了二次喷淋设计； C、节流方面采用了电子膨胀阀并引入多点温差判断； D、系统匹配采用专业软件进行最优化设计；

18. “数字化节能全方案”技术交流会 总结： 一、氟系统方面 1、吸收了行业里系统匹配方面的先进经验； 2、为确保变工况运行的高能效，引入了变流量控制； 3、为保证工程使用在合适静压工作，上电时选用了恒风量检测，运行时采用了变风量控制； 4、开发了新的电控控制程序，该程序能自动检测自动运行，在定频系统中可享受变频拥有的高能效； 二、水系统方面 1、吸收了行业里匹配方面的先进经验； 2、在工程应用上，引入了变频水泵的控制理念；

19. “数字化节能全方案”技术交流会 最后，希望以下几组数据能使您对”数字化节能”核心技术有一个大概的认识。 保守估算： 如果全国都采用我们的数字化节能核心科技，全年节电约600亿千瓦时，折合标准煤约2000万吨，每年少排放二氧化碳5000万吨，相当于10万公顷阔叶林全年吸收二氧化碳总量。
