  1. BOSCH IP Video Solutions Technical Training BVMS 3.0 Moduł 8: Harmonogramy oraz sutawienia harmonogramów zapisu

  2. Bosch VMS Licensing Najważniejsze pojęcia • Harmonogramy • Święta i wyjątki • Konfiguracje kamer • Konfiguracja kamer PTZ • Manu zapisu lokalnego • Konfiguracja strumieni • Ustawienia konfiguracji

  3. Harmonogramy • BVMS dopuszcza do 10 różnych globalnych harmonogramów. • Konfiguracja jest wykonywana w zakładce „Harmonogramy”

  4. Harmonogramy: Dodawanie nowych harmonogramów • W celu stworzenia nowego harmonogramu w określonym przedziale czasowym: • Należy wskazać zakres czasowy

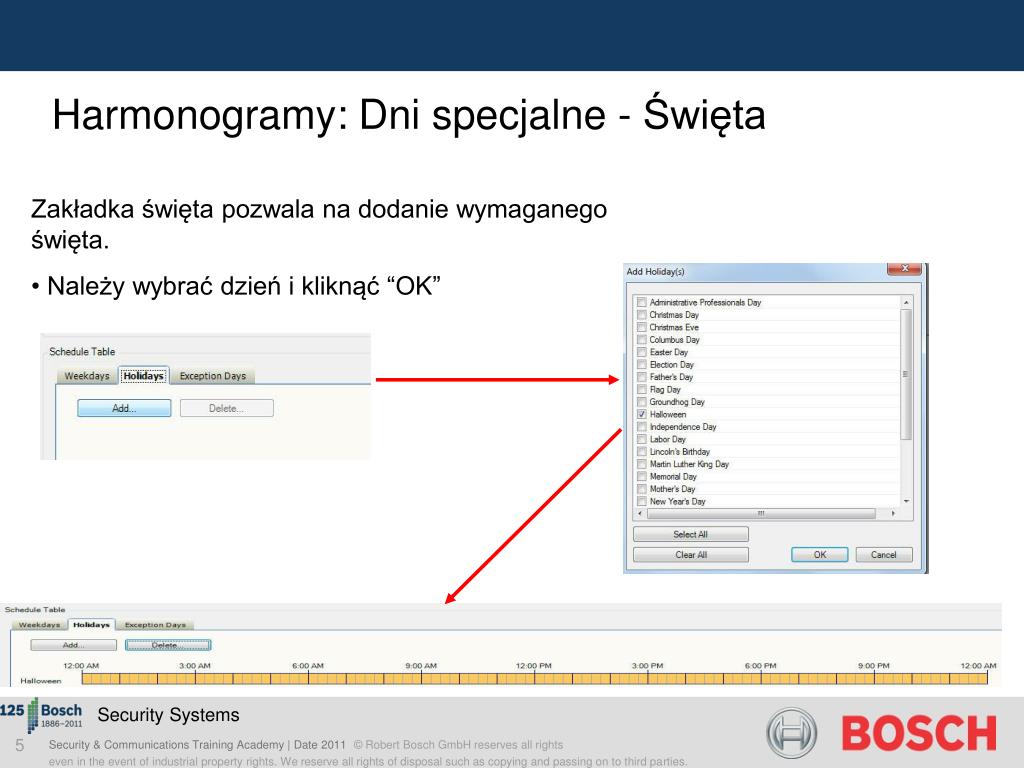

  5. Harmonogramy: Dni specjalne - Święta • Zakładka święta pozwala na dodanie wymaganego święta. • Należy wybrać dzień i kliknąć “OK”

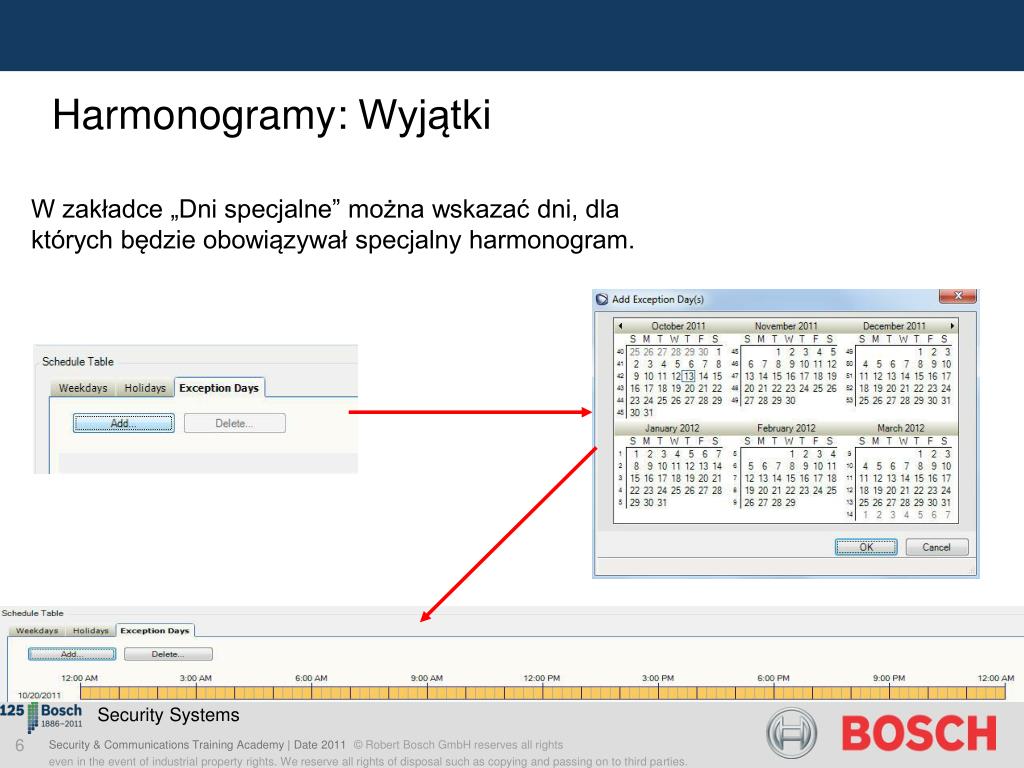

  6. Harmonogramy: Wyjątki W zakładce „Dni specjalne” można wskazać dni, dla których będzie obowiązywał specjalny harmonogram.

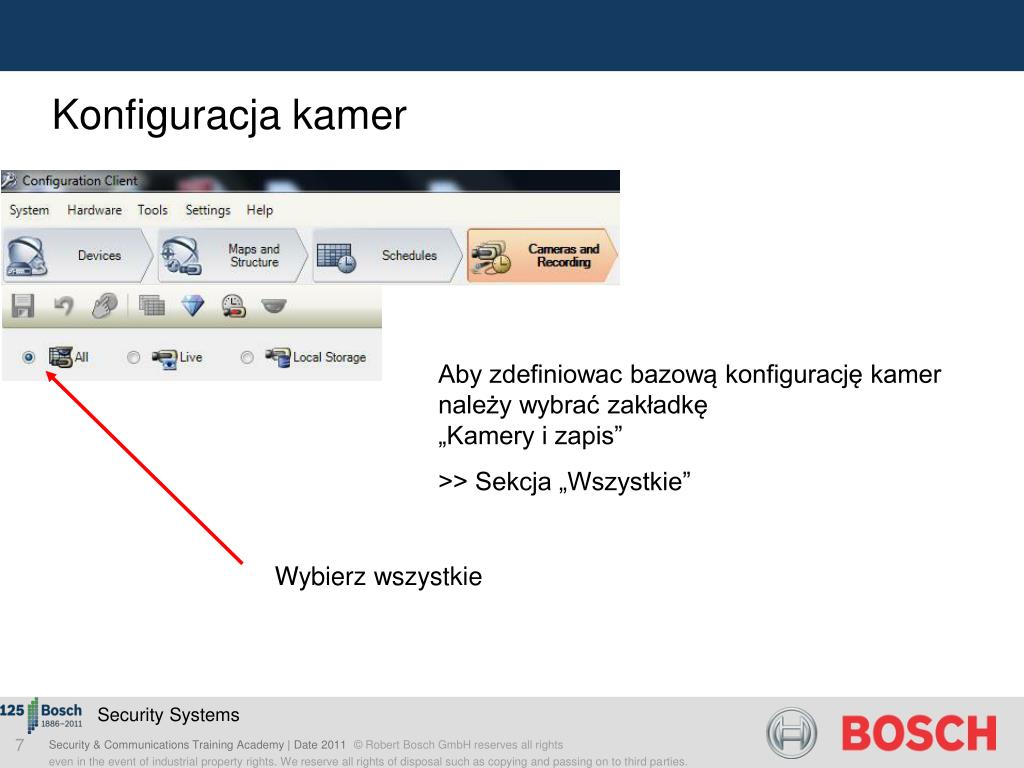

  7. Konfiguracja kamer Aby zdefiniowac bazową konfigurację kamer należy wybrać zakładkę „Kamery i zapis” >> Sekcja „Wszystkie” Wybierz wszystkie

  8. Konfiguracja kamer • W tej zakładce można skonfigurować/zmienić: • Nazwy kamer • Aktywować audio • Wskazać kamerę PTZ ze wskazaniem Portu, Protokołu oraz adresu kamery

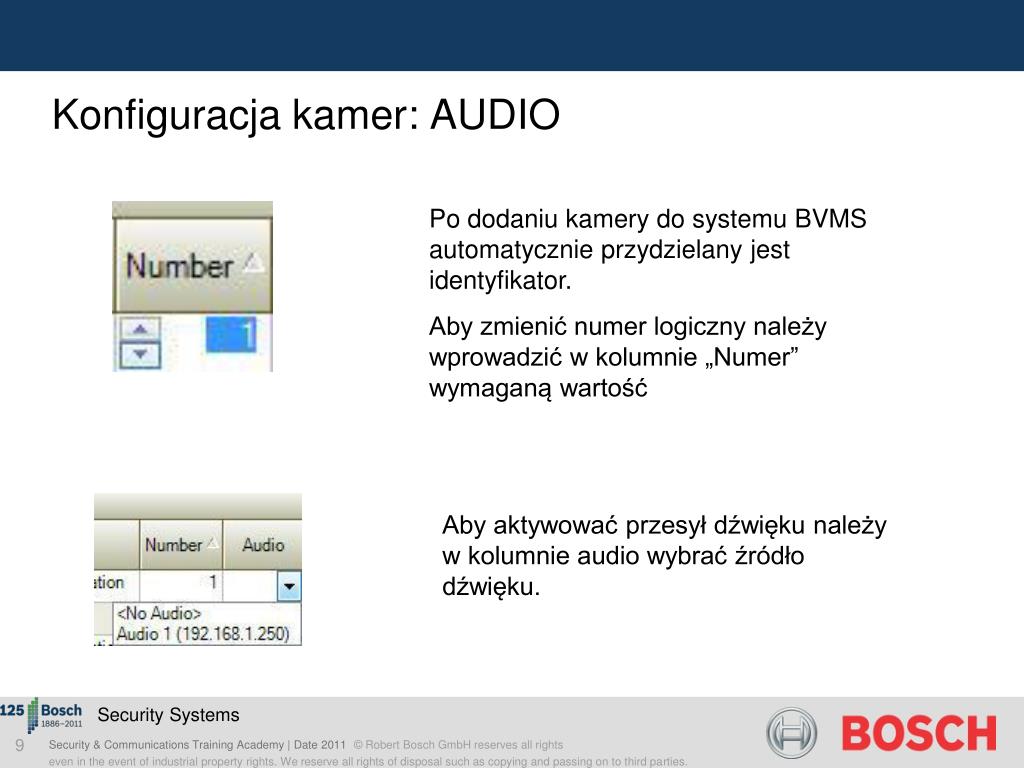

  9. Konfiguracja kamer: AUDIO Po dodaniu kamery do systemu BVMS automatycznie przydzielany jest identyfikator. Aby zmienić numer logiczny należy wprowadzić w kolumnie „Numer” wymaganą wartość Aby aktywować przesył dźwięku należy w kolumnie audio wybrać źródło dźwięku.

  10. Konfiguracja kamer: Kamery PTZ Krok 1: Aby aktywować funkcje PTZ należy sprawdzić kolumnę PTZ. Krok 2: Należy wskazać w kolumnie „Protokół” właściwy dla kamery sposób wymiany komend telemetrycznych Krok 3: Jako ostatni należy wprowadzić adres głowicy PTZ

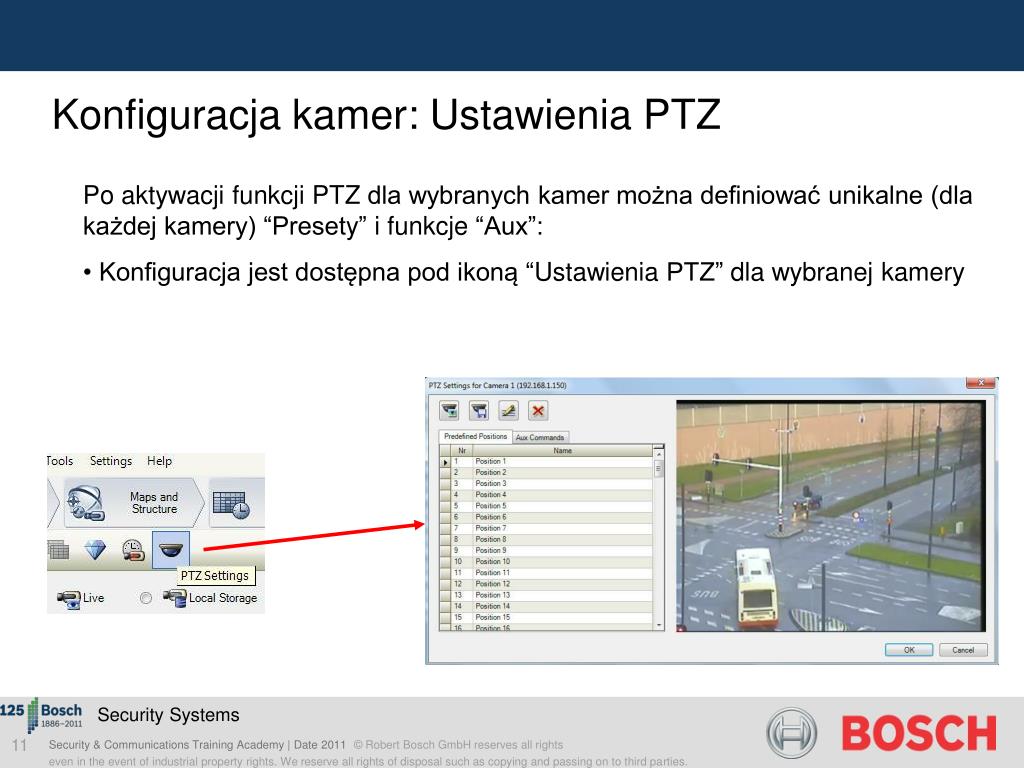

  11. Konfiguracja kamer: Ustawienia PTZ • Po aktywacji funkcji PTZ dla wybranych kamer można definiować unikalne (dla każdej kamery) “Presety” i funkcje “Aux”: • Konfiguracja jest dostępna pod ikoną “Ustawienia PTZ” dla wybranej kamery

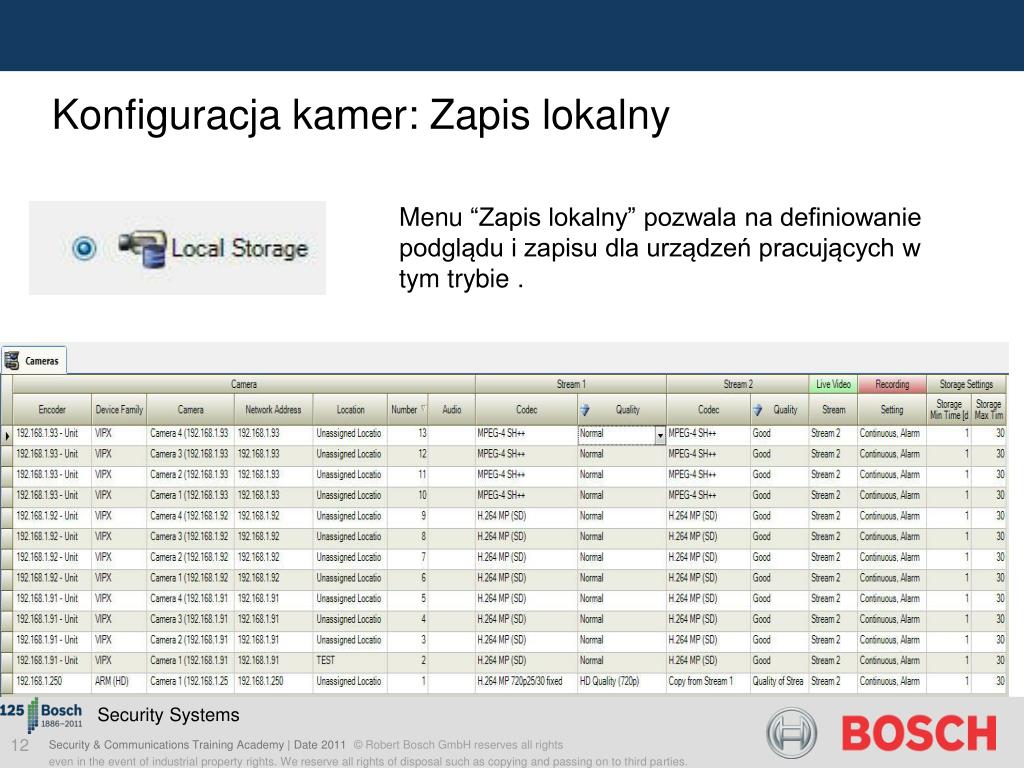

  12. Konfiguracja kamer: Zapis lokalny Menu “Zapis lokalny” pozwala na definiowanie podglądu i zapisu dla urządzeń pracujących w tym trybie .

  13. Konfiguracja kamer: Konfiguracja strumieni • W systemie BVMS domyślnie “Strumień 1” podlega rejestracji a “Strumień 2” jest używany dopodglądu “Na żywo”. • Profil jakościowy można wybrać z rozwijanego menu • Aby zmienić strumień do podglądu w “Live Video” należy wybrać wymaganą konfigurację w rozwijanym menu.

  14. Konfiguracja kamer: Konfiguracja jakości strumieni Wszelkie zmiany w sekcji “Ustawienia jakości strumieni” można zdefiniować w menu dostępnym pod ikoną „Kryształu”

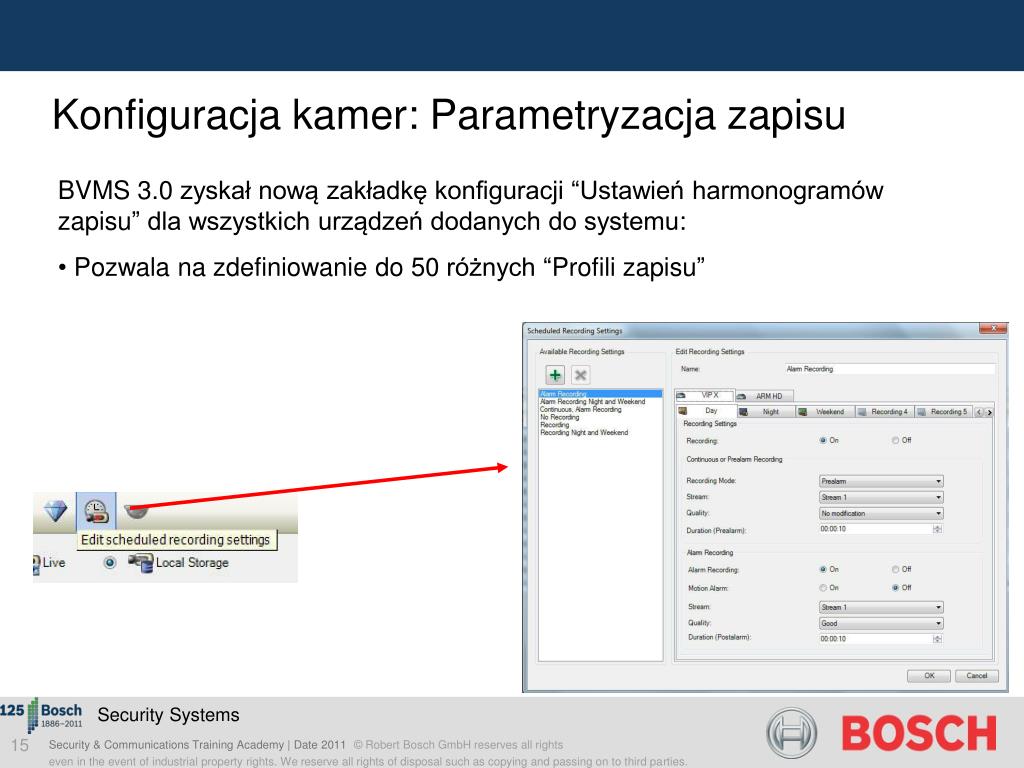

  15. Konfiguracja kamer: Parametryzacja zapisu • BVMS 3.0 zyskał nową zakładkę konfiguracji “Ustawień harmonogramów zapisu” dla wszystkich urządzeń dodanych do systemu: • Pozwala na zdefiniowanie do 50 różnych “Profili zapisu”

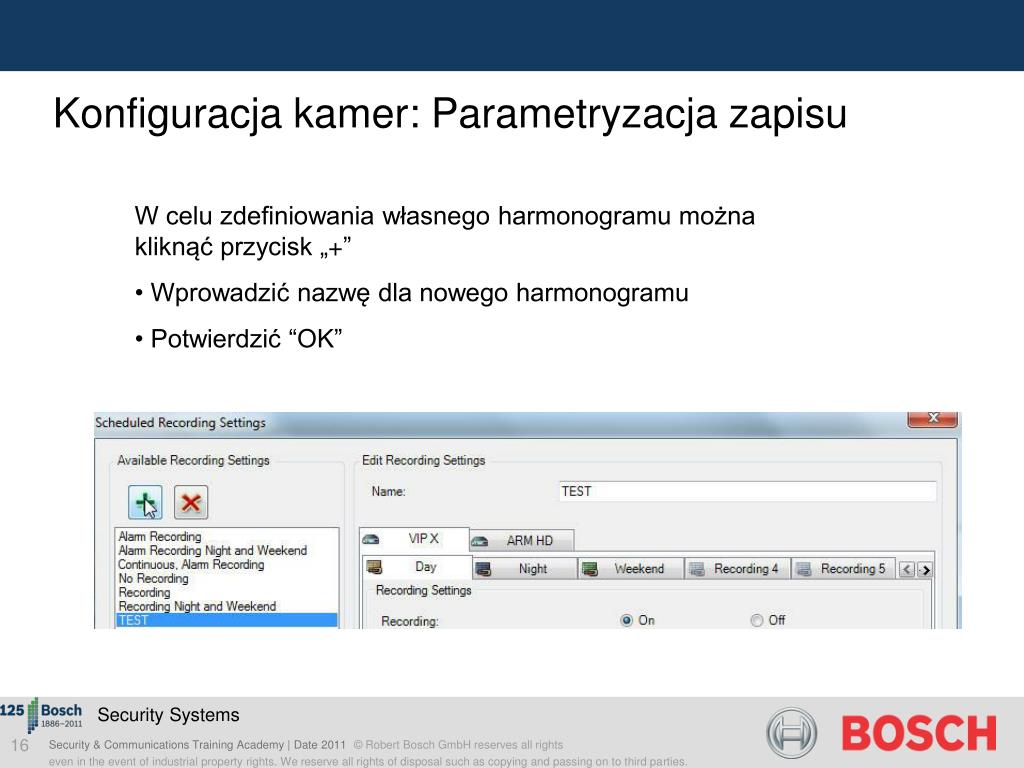

  16. Konfiguracja kamer: Parametryzacja zapisu • W celu zdefiniowania własnego harmonogramu można kliknąć przycisk „+” • Wprowadzić nazwę dla nowego harmonogramu • Potwierdzić “OK”

  17. Konfiguracja kamer: Tryb zapisu • Dla każdego profilu zapis może być włączony lub wyłączony. • “Tryb zapisu” może być skonfigurowany jako Ciągły lub z Pre-alarmu

  18. Konfiguracja kamer: Wybór strumienia • Domyślnie strumieniem zapisywanym dla wszystkich koderów “Strumień 1” • Dla kamer HD dostępny jest wybór: • Strumień 1 lub Strumień 2 • Ramki I ze strumienia Ważne: Dostępne dla platformy sprzętowej ARM dla urządzeń HD.

  19. Konfiguracja kamer: Jakość strumienia Profil jakościowy można wybrać z rozwijanego menu:

  20. Konfiguracja kamer:Zapis Alarmowy • W przypadku aktywacji zapisu alarmowego możliwa będzie konfiguracja następujących parametrów: • Zapisu Pre i Post alarmu (Min/Max wartości to: 1 sekunda/ 3 godziny) • Alarm z detekcji ruchu • Strumień alarmowy oraz jego jakość

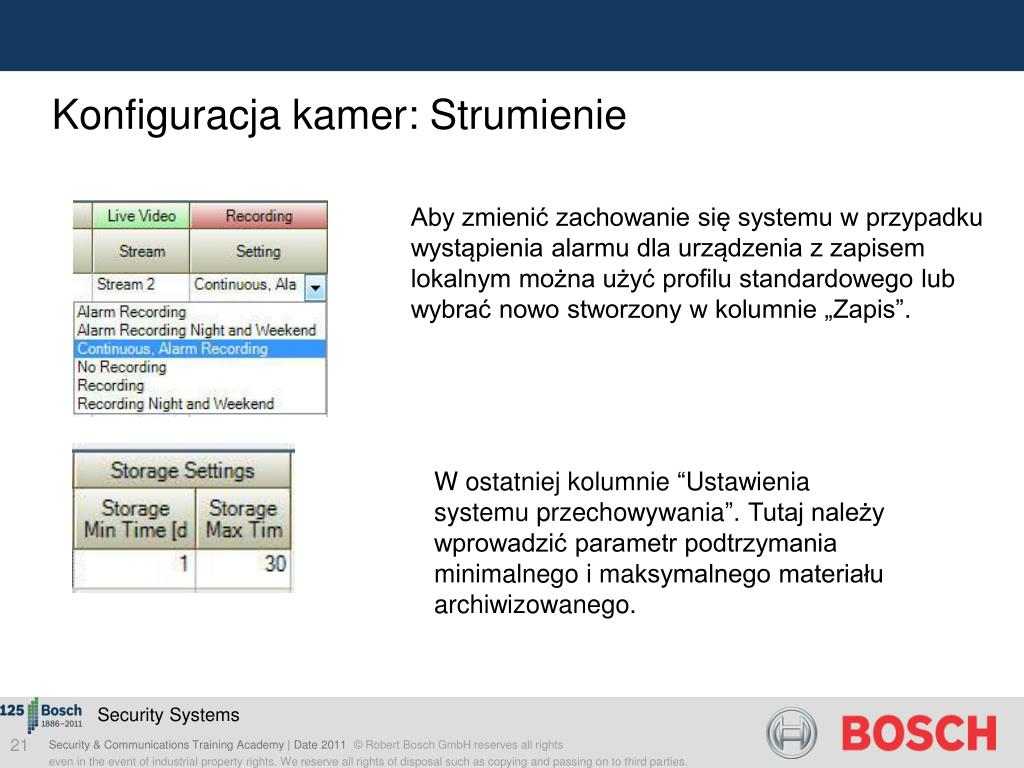

  21. Konfiguracja kamer: Strumienie Aby zmienić zachowanie się systemu w przypadku wystąpienia alarmu dla urządzenia z zapisem lokalnym można użyć profilu standardowego lub wybrać nowo stworzony w kolumnie „Zapis”. W ostatniej kolumnie “Ustawienia systemu przechowywania”. Tutaj należy wprowadzić parametr podtrzymania minimalnegoi maksymalnego materiału archiwizowanego.

  22. BOSCH IP Video Solutions Technical Training Pytania ?
