    1. Motorola Canopy Wireless Pandu Sempana A pandu.sempana@bercacakra.com

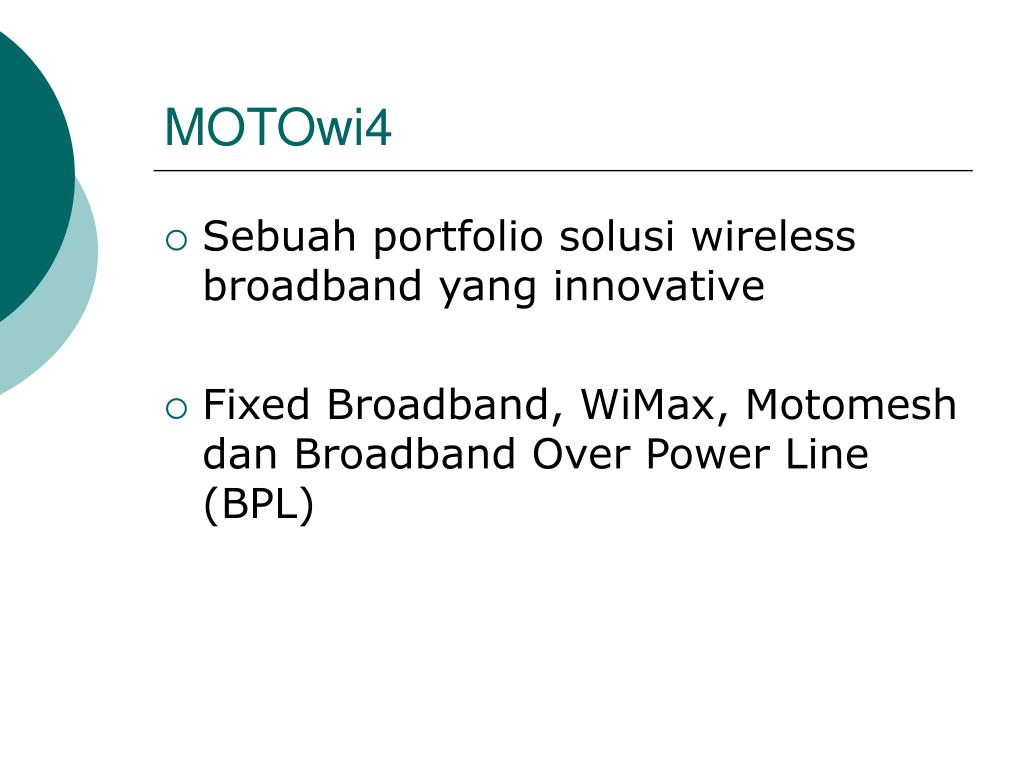

    2. MOTOwi4 • Sebuah portfolio solusi wireless broadband yang innovative • Fixed Broadband, WiMax, Motomesh dan Broadband Over Power Line (BPL)

    3. Motorola Wireless Outdoor • Motorola Canopy 1. Backhaul (BH) 2. Access Point (AP) 3. Subscriber Module (SM) • High Speed Backhaul – OFDM Technology • Motomesh Duo

    4. Canopy adalah … • High performance wireless Broadband untuk residential, business, dan Enterprise users • Fixed, tapi dapat support Nomadic • Layer 2 switch-based system • Multiple frekuensi sehingga dapat melakukan pemilihan frekuensi yang dikehendaki, dan juga dapat menggunakan unlicensed.

    5. Canopy bukan … • Wifi 802.11 • Indoor Wireless Broadband • Mobile Wireless Broadband

    6. Canopy Aplication • LAN Extension • Internet subscriber service • High-bandwidth point to point connection • Multicast video (for instruction or training, for example) • Private branch exchange (PBX) Extension • Point to multipoint data backhaul • Redundant network backup • Video surveillance • Voice over IP (VoIP) • TDM over Ethernet (for legacy voice and data)

    7. CANOPY OVERVIEW Hardware Component • Access Point • Subcriber Module • Backhoule • High Speed Backhoule • Unit Pendukung Software Management Tools PrizmEMS , BAM, CNUT

    8. Canopy Point to MultiPoint Solution Canopy Access Point

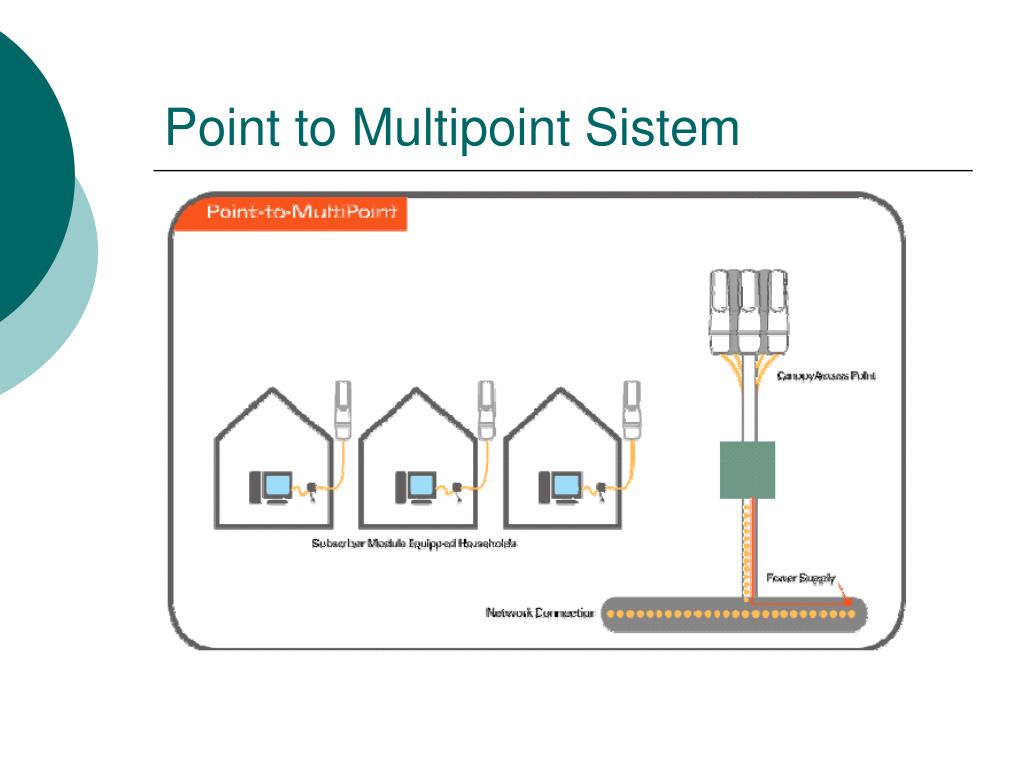

    9. Point to Multipoint Sistem

    10. Access Point (AP) Unit • Sebuah Access Point adalah Suatu Web-interface yang berfungsi sebagai Base Station untuk Point to Multipoint System • AP mendistribusikan paket data atau internet kepada Client dalam Range 60 Derajat • AP melayani Client Maksimal 200 Client (namun akan berkurang jika menggunakan Hardware Scheduling dan Priority Channel)

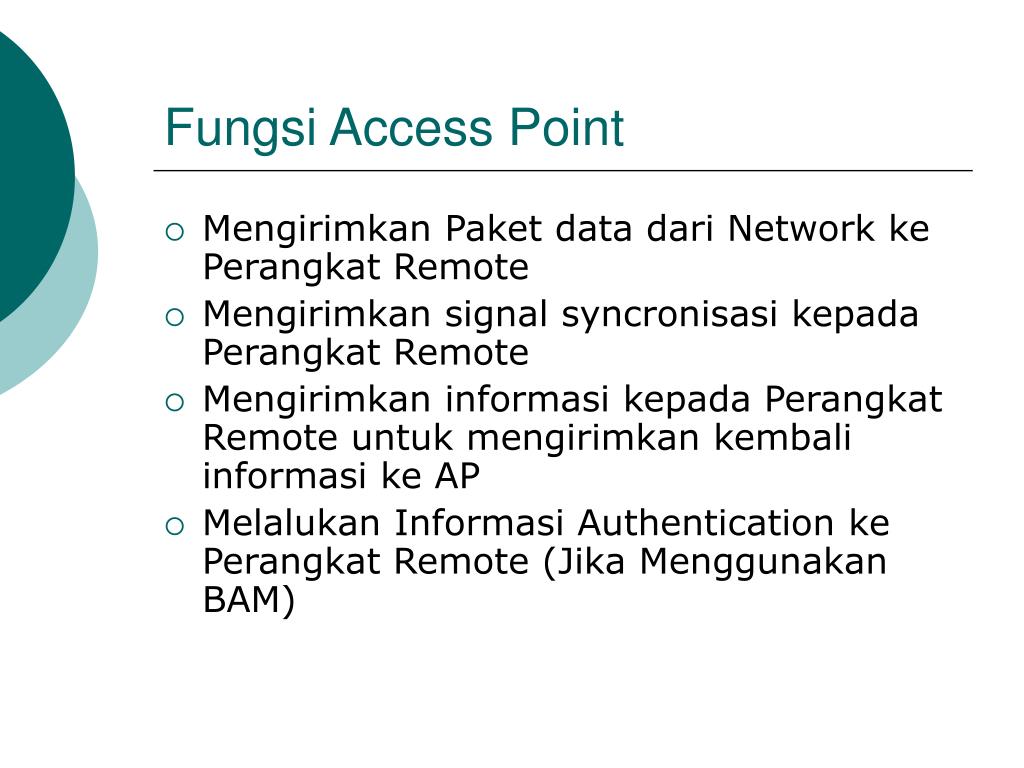

    11. Fungsi Access Point • Mengirimkan Paket data dari Network ke Perangkat Remote • Mengirimkan signal syncronisasi kepada Perangkat Remote • Mengirimkan informasi kepada Perangkat Remote untuk mengirimkan kembali informasi ke AP • Melalukan Informasi Authentication ke Perangkat Remote (Jika Menggunakan BAM)

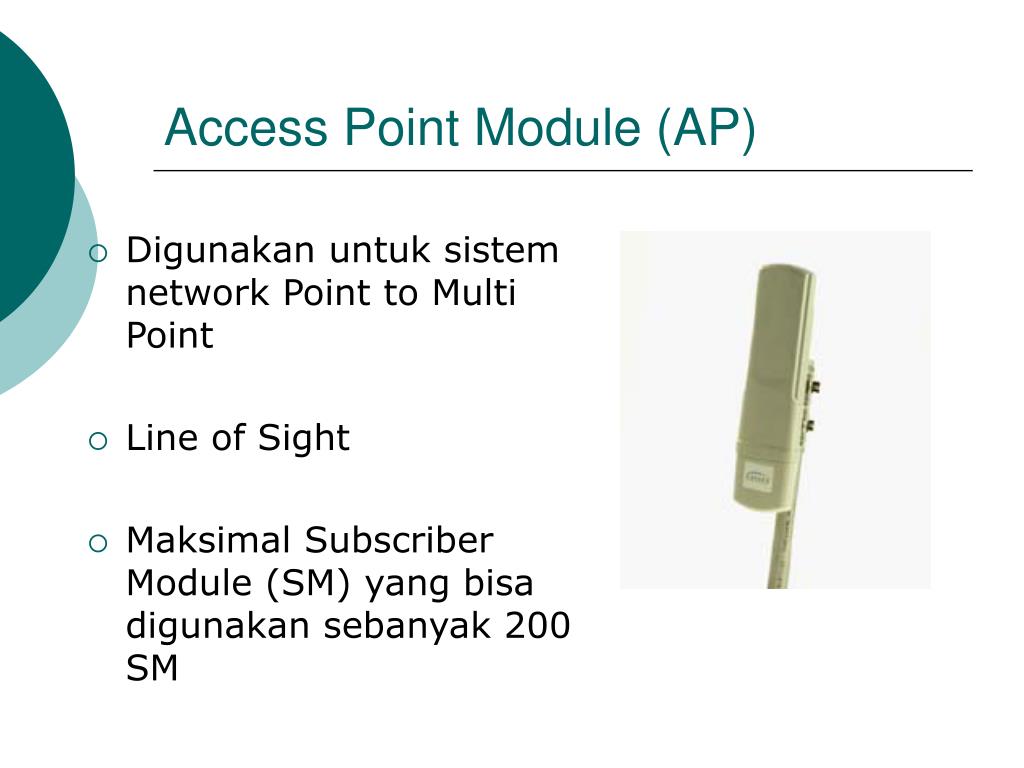

    12. Access Point Module (AP) • Digunakan untuk sistem network Point to Multi Point • Line of Sight • Maksimal Subscriber Module (SM) yang bisa digunakan sebanyak 200 SM

    13. Komunikasi AP dan SM

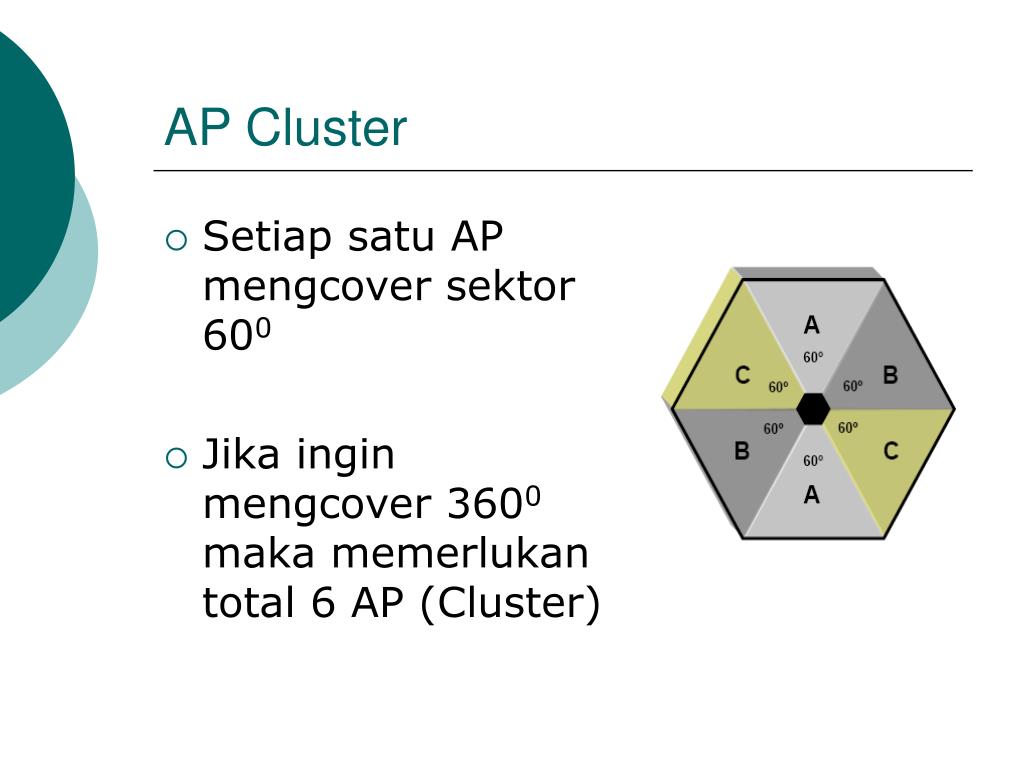

    14. AP Cluster • Setiap satu AP mengcover sektor 600 • Jika ingin mengcover 3600 maka memerlukan total 6 AP (Cluster)

    15. AP Cluster • Cluster AP terdiri dari 2 sampai 6 AP • Jika terdapat 6 AP maka total SM yang bisa akses mencapai 1200 unit

    16. Canopy Point to MultiPoint Solution Canopy Subscriber Module

    17. Subscriber Module (SM) • Subscriber Module merupakan sebuah web interface sebagai Customer Premises Equipment (CPE) agar user dapat mengakses ke system • SM berkomunikasi dengan AP untuk access wireless ke Sumber Network • SM biasanya dipasang di luar dari rumah/gedung sehingga dapat “terlihat” oleh AP

    18. Fungsi Subscriber Module • Mengirimkan data dari perangkat user (router, gateway, computer, camera, dll) ke Access Point • Menerima signal syncronisasi dari Access point • Mengirimkan data “Upstream” ketika dipersilahkan oleh AP • (optional) Mengirimkan Informasi Authentication ke Access Point untuk di proses

    19. Subscriber Module (SM) • Merupakan client dari AP • SM berkomunikasi dengan AP untuk akses wireless ke network resource

    20. Pemasangan Subscriber Module

    21. Platform Canopy • IP default : 169.254.1.1 • Canopy advantage • Canopy classic • Canopy Lite

    22. Canopy Advantage (20 Mbps) • Data rate sampai dengan 14 Mbps • Low latency, sehingga sangat baik untuk VoIP dan IP Video/Camera • Versi software bisa diupgrade

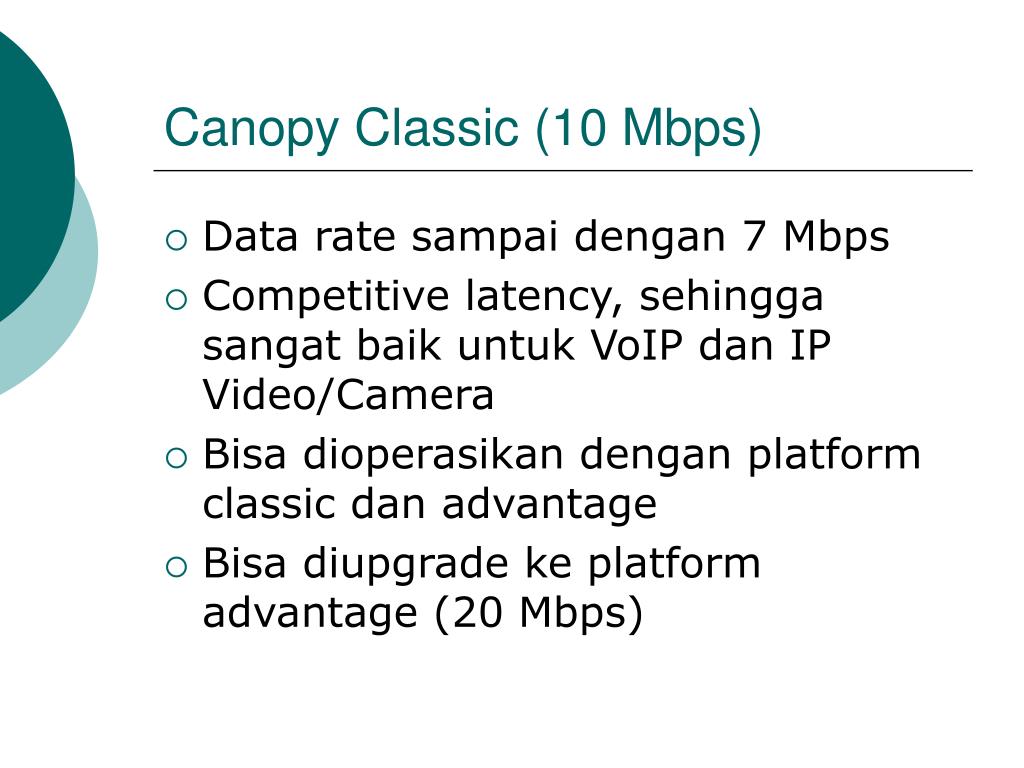

    23. Canopy Classic (10 Mbps) • Data rate sampai dengan 7 Mbps • Competitive latency, sehingga sangat baik untuk VoIP dan IP Video/Camera • Bisa dioperasikan dengan platform classic dan advantage • Bisa diupgrade ke platform advantage (20 Mbps)

    24. Canopy Lite • Solusi broadband dengan biaya rendah • bisa dioperasikan dengan AP Advantage • Data rate sebesar 512 kbps, 768 kbps • Bisa diupgrade sampai 1, 2, 4 atau 7 Mbps • Tidak bisa diupgrade ke advantage

    25. Platform AP • Advantage Access Point Maksimum throughput 14 Mbps, support QoS dan VLAN di SM • Classic Access Point Maksimum throughput 7 Mbps, support QoS dan VLAN di SM

    26. Platform SM • Advantage Subscriber Module Maksimum throughput 14 Mbps, VLAN Tagging dan QoS • Classic Subscriber Module Maksimum throughput 7 Mbps, VLAN Tagging dan QoS • Lite Subscriber Module Maksimum throughput 512 Mbps, VLAN Tagging dan QoS

    27. Komunikasi AP SM SM Advantage AP Advantage SM Classic AP Classic SM Lite

    28. Komunikasi AP SM

    29. Channel Frekuensi • Di Asia Pasifik Canopy Menggunakan Frekuensi: - 900 MHz - 2.4 GHz - 5.1 GHz - 5.2 GHz - 5.4 GHz - 5.7 GHz

    30. CANOPY Backhoule Point to Point Solution

    31. Sistem Point to Point

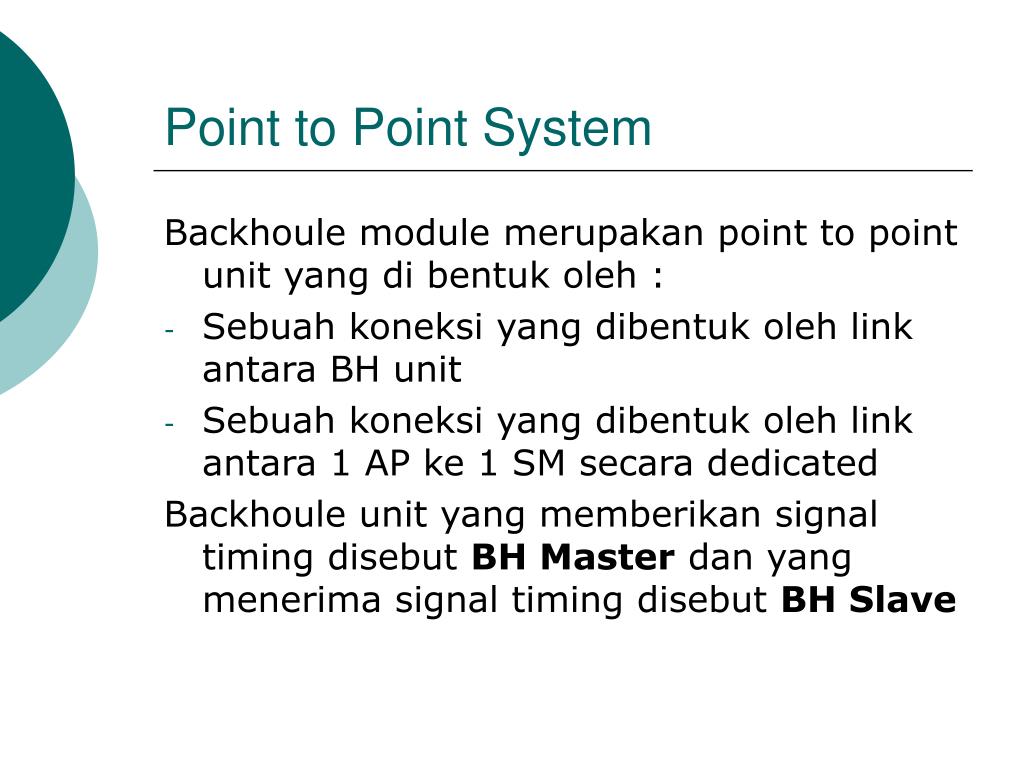

    32. Point to Point System Backhoule module merupakan point to point unit yang di bentuk oleh : • Sebuah koneksi yang dibentuk oleh link antara BH unit • Sebuah koneksi yang dibentuk oleh link antara 1 AP ke 1 SM secara dedicated Backhoule unit yang memberikan signal timing disebut BH Master dan yang menerima signal timing disebut BH Slave

    33. Backhoule Module • Backhoule module digunakan sebagai extender / perpanjangan dari suatu network • BH Module dapat di implementasikan dalam beberapa pilihan frequensi

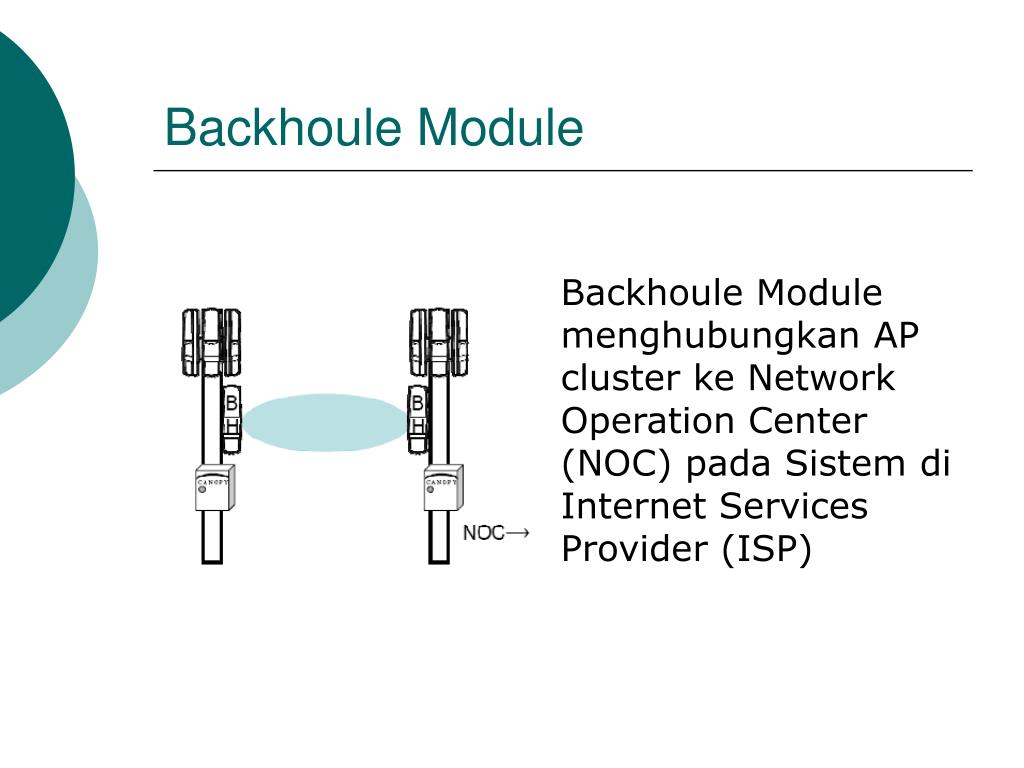

    34. Backhoule Module Backhoule Module menghubungkan AP cluster ke Network Operation Center (NOC) pada Sistem di Internet Services Provider (ISP)

    35. Backhoule Module DistanceTanpa Reflektor

    36. Backhoule Module DistanceDengan Reflektor di kedua sisi

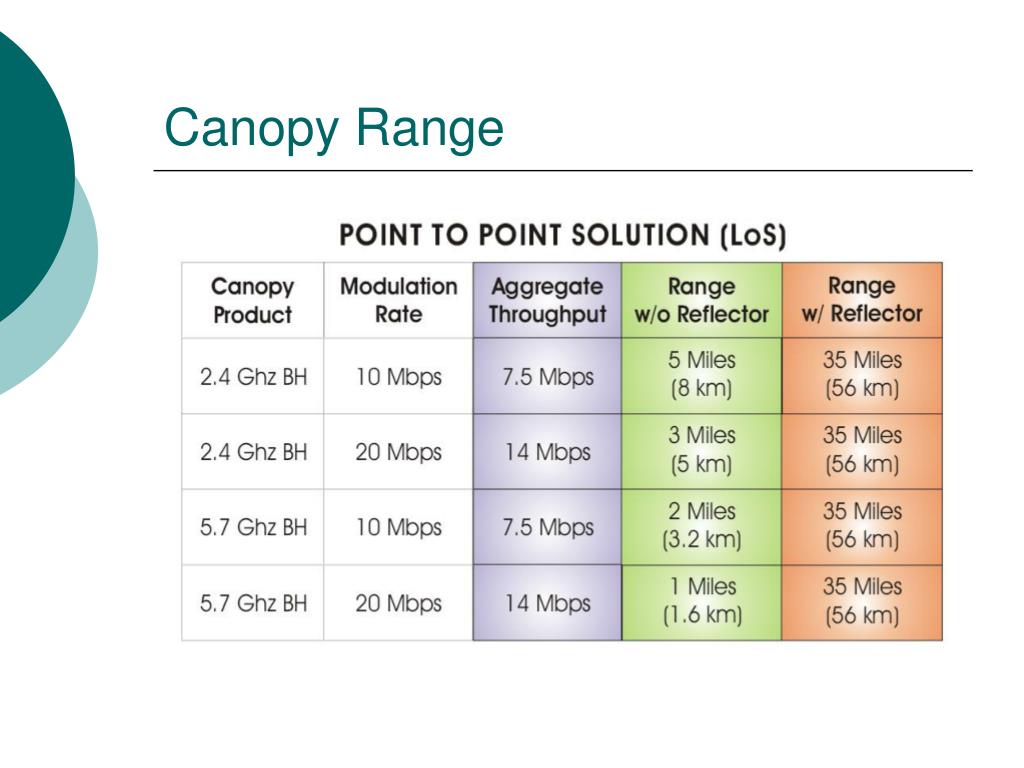

    37. Canopy Range

    38. CANOPY BACKHAUL • Digunakan untuk sistem network point to point (PtP) • Di implementasikan dalam beberapa frekuensi dan bandwidth yang berbeda

    39. Motorola High Speed Backhoule Point to Point Solution

    40. High Speed Backhaul (OFDM) • Sistem jaringan point to point • Line of Sight • Near Line of Sight • Non Line of Sight

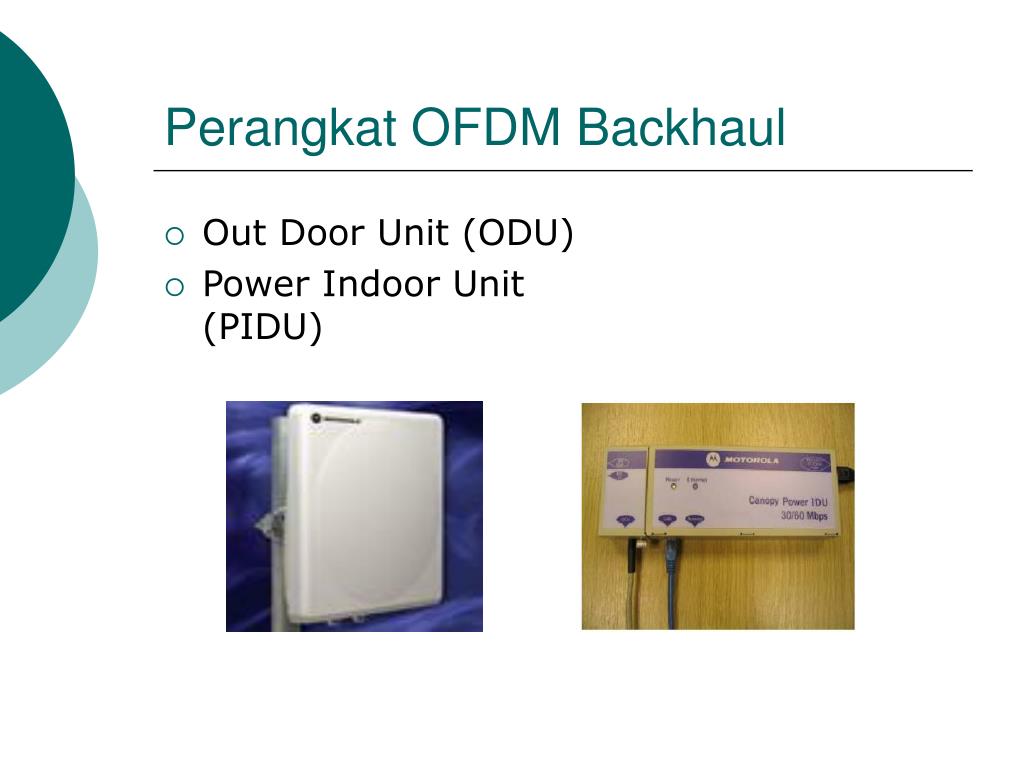

    41. Perangkat OFDM Backhaul • Out Door Unit (ODU) • Power Indoor Unit (PIDU)

    42. Pembagian OFDM Backhaul

    43. Data Speed

    44. PTP 400
