  1. B.T.S. Lycée de SAINT CLAUDE M écanique A Projet industriel utomatismes 2006-2007 I ndustriels

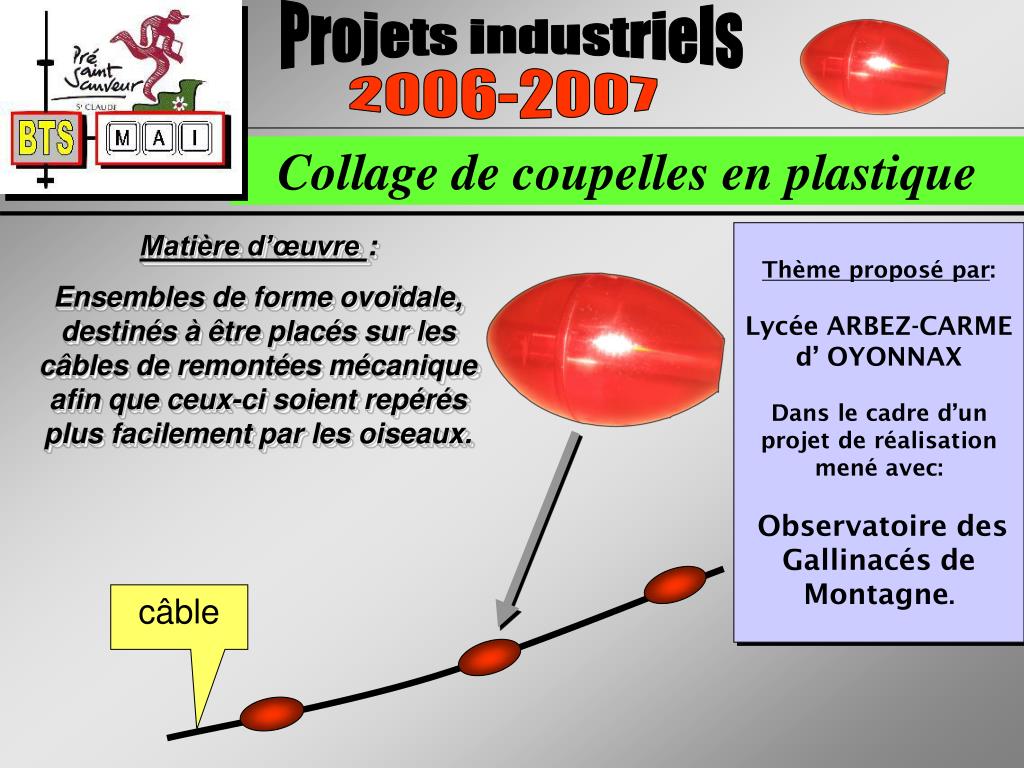

  2. Collage de coupelles en plastique Projets industriels câble 2006-2007 Matière d’œuvre : Ensembles de forme ovoïdale, destinés à être placés sur les câbles de remontées mécanique afin que ceux-ci soient repérés plus facilement par les oiseaux. Thème proposé par: Lycée ARBEZ-CARME d’ OYONNAX Dans le cadre d’un projet de réalisation mené avec: Observatoire des Gallinacés de Montagne.

  3. Collage de coupelles en plastique Projets industriels 2006-2007 Matière d’œuvre : Ensembles de forme ovoïdale, destinés à être placés sur les câbles de remontées mécanique afin que ceux-ci soient repérés plus facilement par les oiseaux. Thème proposé par: Lycée ARBEZ-CARME d’ OYONNAX Dans le cadre d’un projet de réalisation mené avec: Observatoire des Gallinacés de Montagne. Chaque ensemble est composé de 2 coquilles en plastique collées entre elles

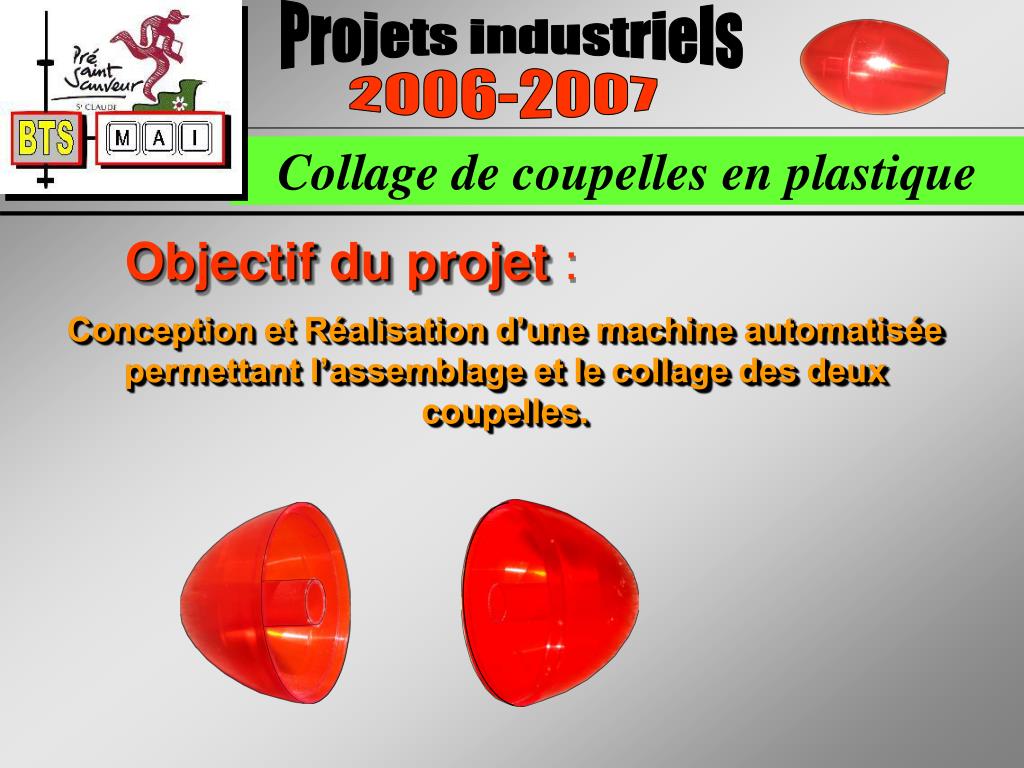

  4. Collage de coupelles en plastique Projets industriels 2006-2007 Objectif du projet : Conception et Réalisation d’une machine automatisée permettant l’assemblage et le collage des deux coupelles.

  5. Collage de coupelles en plastique Projets industriels 2006-2007 Objectif du projet : Conception et Réalisation d’une machine automatisée permettant l’assemblage et le collage des deux coupelles.

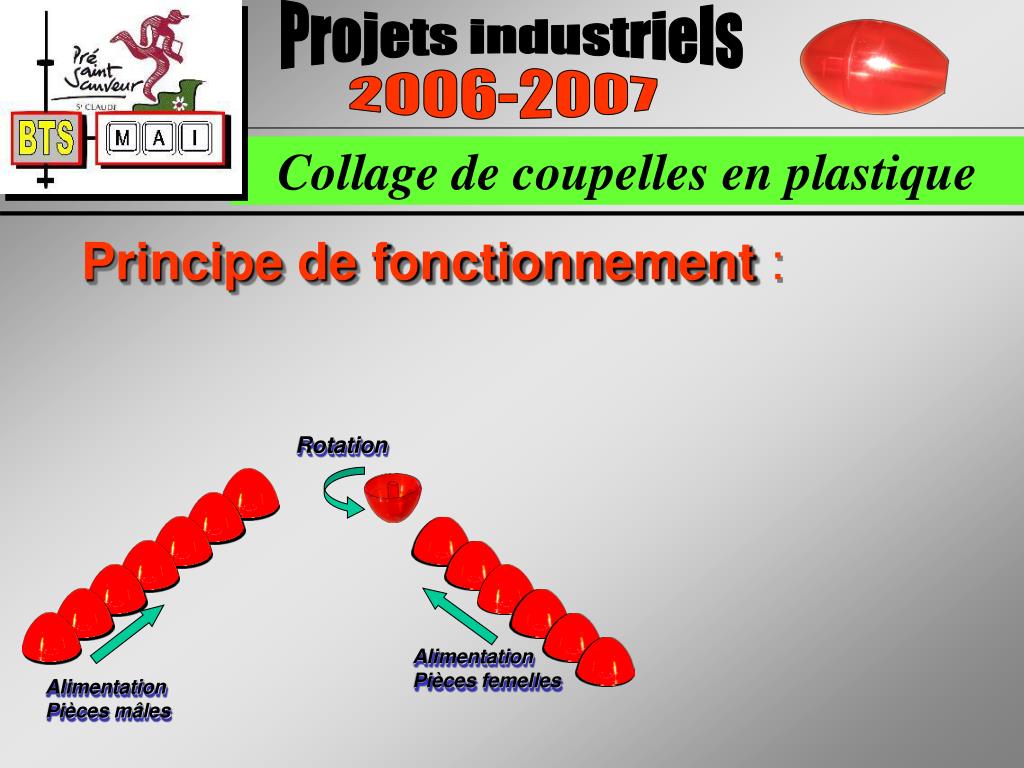

  6. Collage de coupelles en plastique Projets industriels 2006-2007 Principe de fonctionnement : Sélection et retournement Alimentation Pièces femelles

  7. Collage de coupelles en plastique Projets industriels 2006-2007 Principe de fonctionnement : Alimentation Pièces femelles Alimentation Pièces mâles

  8. Collage de coupelles en plastique Projets industriels 2006-2007 Principe de fonctionnement : Rotation Alimentation Pièces femelles Alimentation Pièces mâles

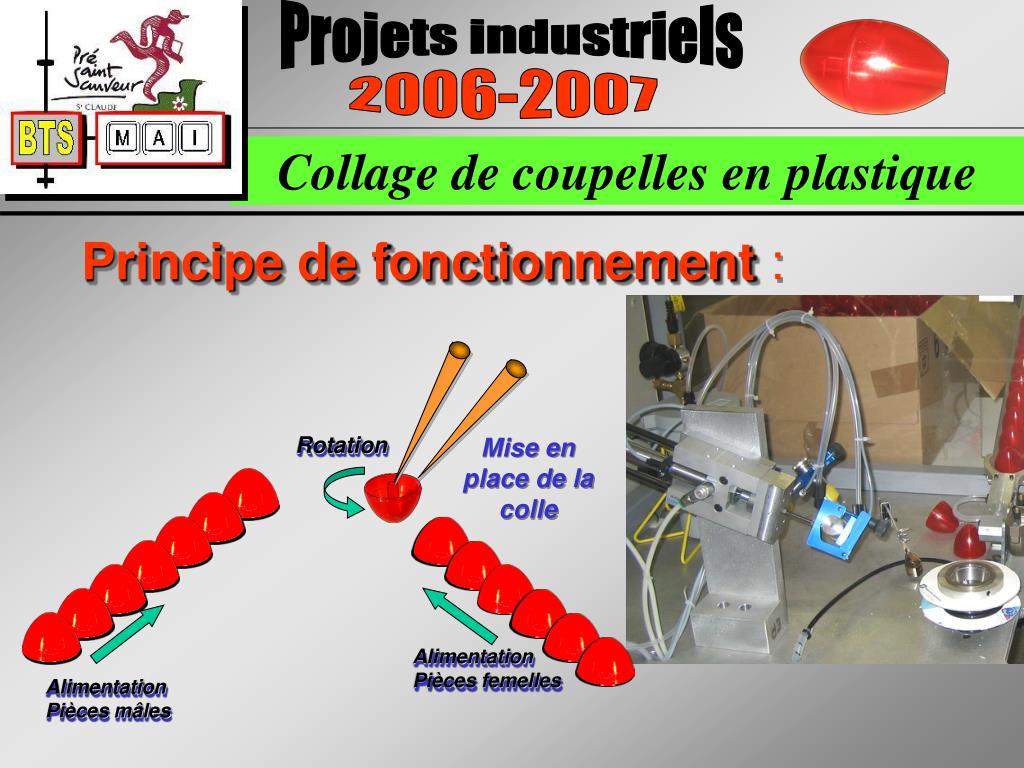

  9. Collage de coupelles en plastique Projets industriels 2006-2007 Principe de fonctionnement : Rotation Mise en place de la colle Alimentation Pièces femelles Alimentation Pièces mâles

  10. Collage de coupelles en plastique Projets industriels 2006-2007 Principe de fonctionnement : Approche et assemblage de la pièce mâle Alimentation Pièces femelles Alimentation Pièces mâles

  11. Collage de coupelles en plastique Projets industriels 2006-2007 Principe de fonctionnement : Ejection pièce terminée Alimentation Pièces femelles Alimentation Pièces mâles
