Presentation Transcript

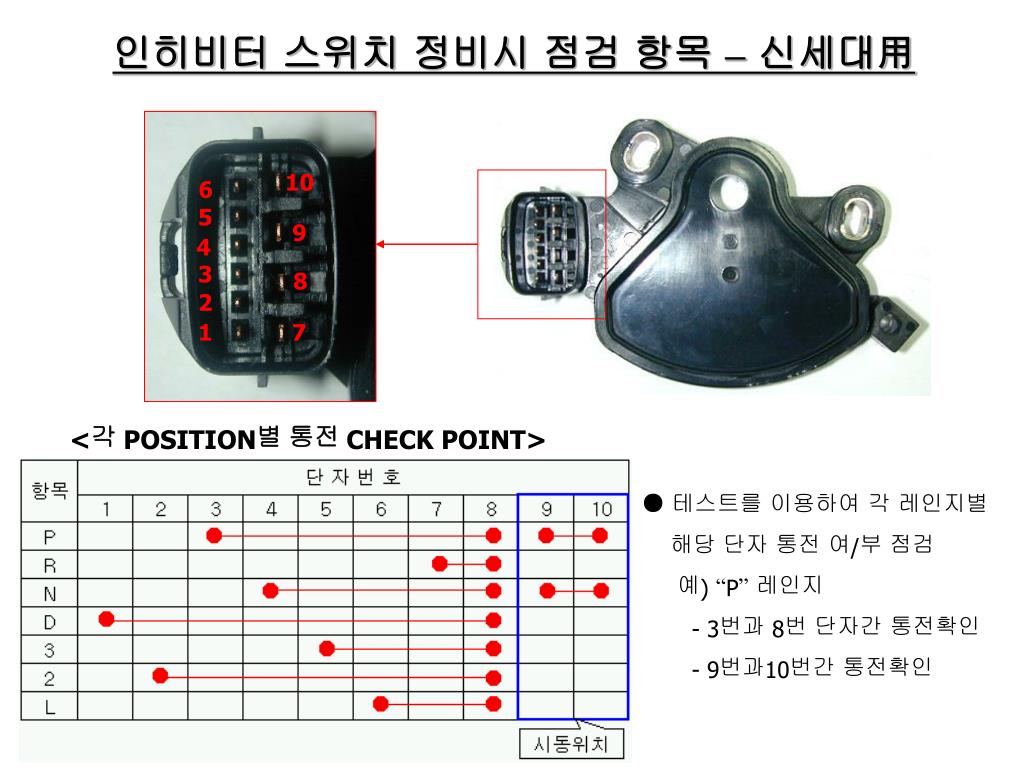

  1. 인히비터 스위치 정비시 점검 항목 –신세대用 10 6 5 9 4 3 8 2 1 7 <각 POSITION별 통전 CHECK POINT> ● 테스트를 이용하여 각 레인지별 해당 단자 통전 여/부 점검 예) “P”레인지 - 3번과 8번 단자간 통전확인 - 9번과10번간 통전확인

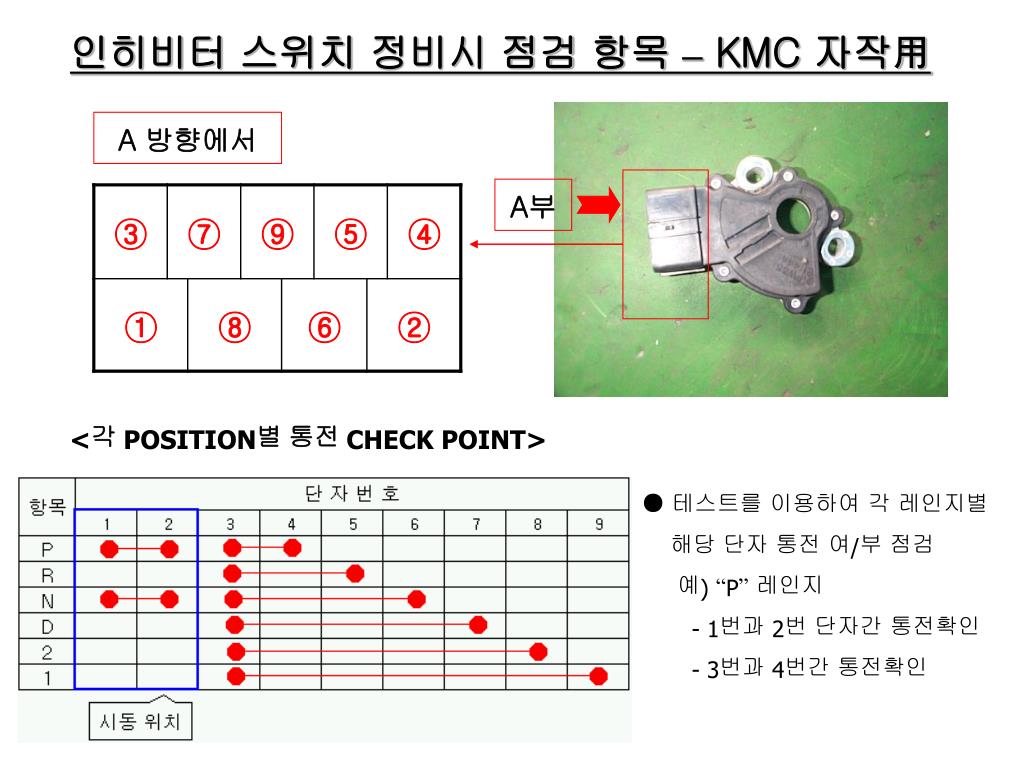

  2. 인히비터 스위치 정비시 점검 항목 – KMC 자작用 A 방향에서 A부 <각 POSITION별 통전 CHECK POINT> ● 테스트를 이용하여 각 레인지별 해당 단자 통전 여/부 점검 예) “P”레인지 - 1번과 2번 단자간 통전확인 - 3번과 4번간 통전확인
