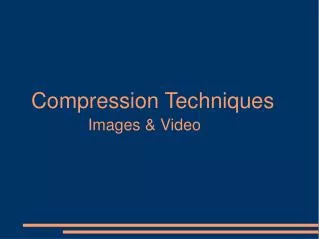

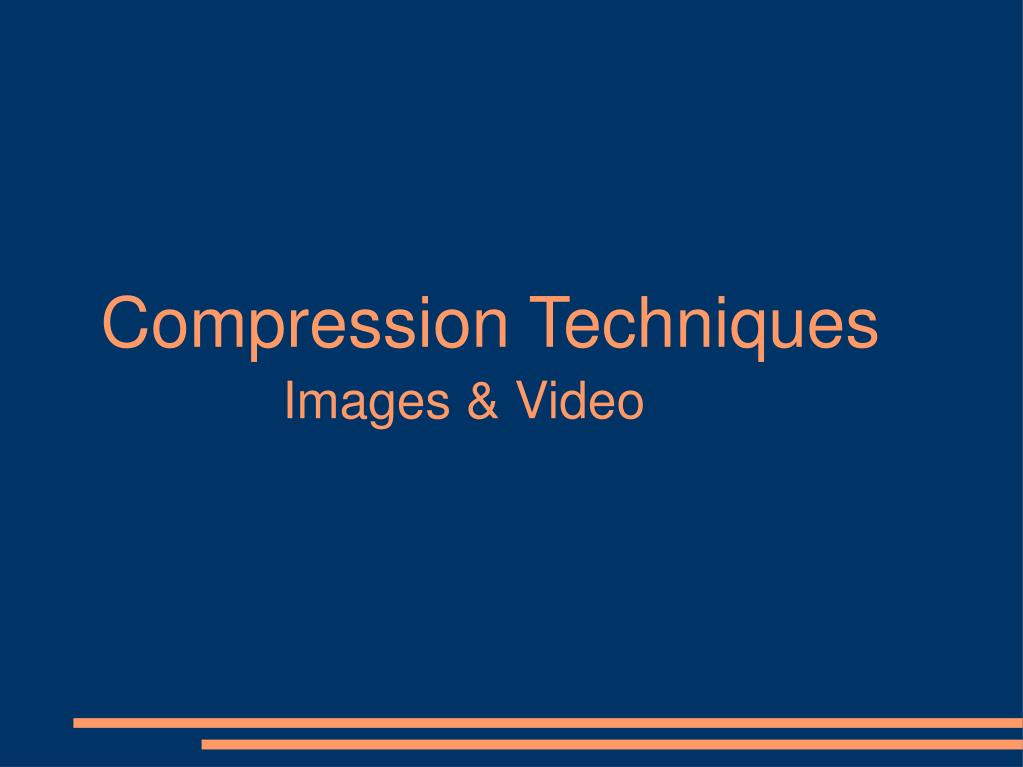

1. Compression Techniques Images & Video

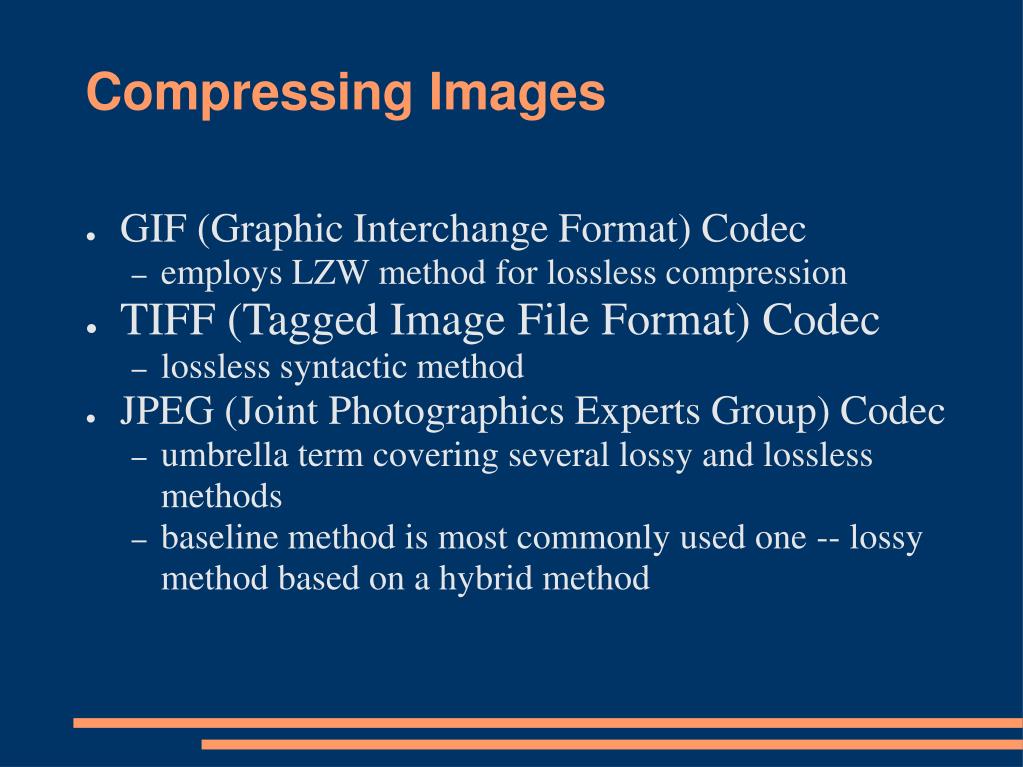

2. Compressing Images • GIF (Graphic Interchange Format) Codec • employs LZW method for lossless compression • TIFF (Tagged Image File Format) Codec • lossless syntactic method • JPEG (Joint Photographics Experts Group) Codec • umbrella term covering several lossy and lossless methods • baseline method is most commonly used one -- lossy method based on a hybrid method

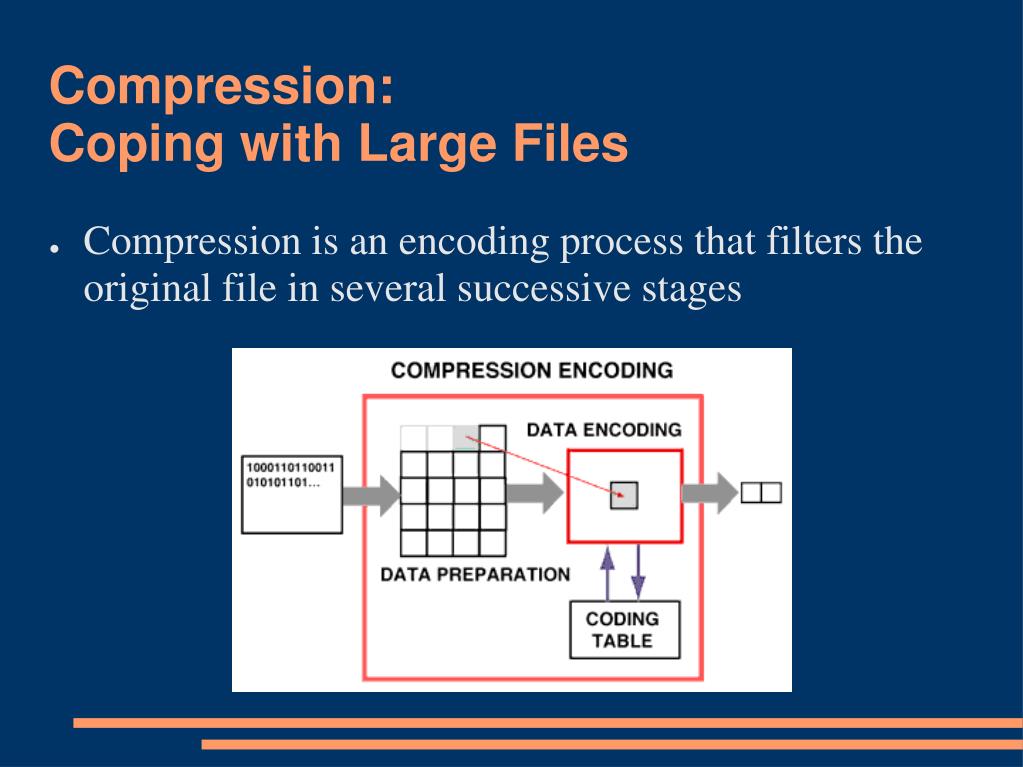

3. Compression:Coping with Large Files • Compression is an encoding process that filters the original file in several successive stages

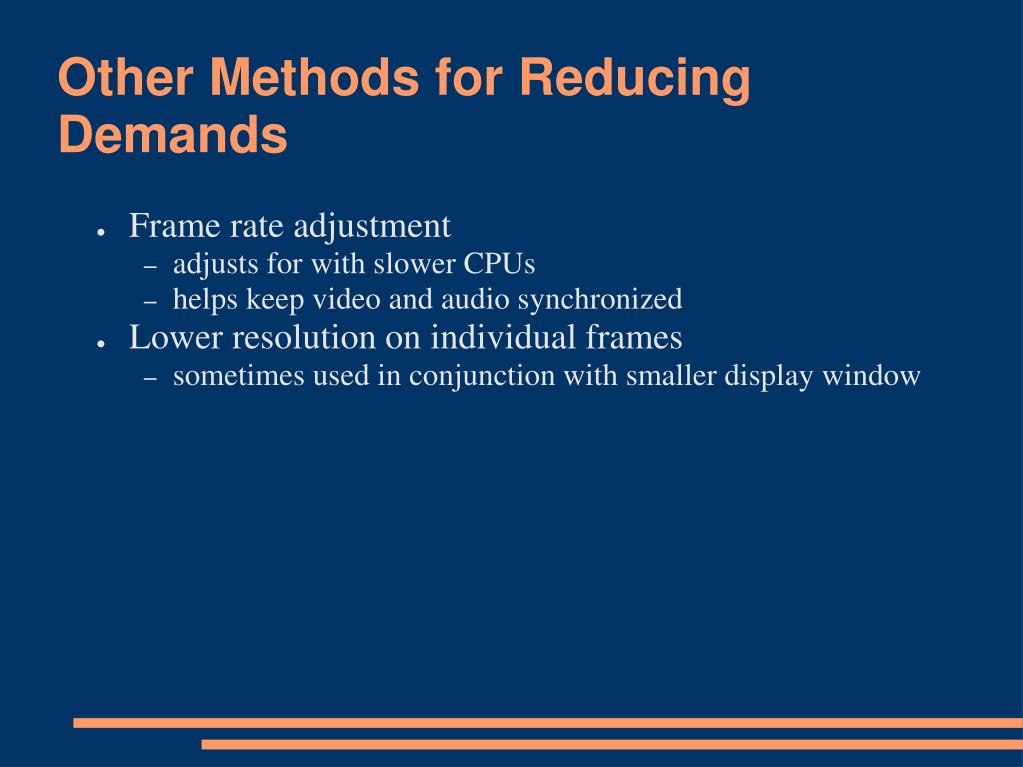

4. Other Methods for Reducing Demands • Frame rate adjustment • adjusts for with slower CPUs • helps keep video and audio synchronized • Lower resolution on individual frames • sometimes used in conjunction with smaller display window

5. Image Format - TIFF • Tagged image file format • bit-mapped images • Publishing purpose • Incompatible between PC and MAC -> “jumbled picture” • Have built-in compression

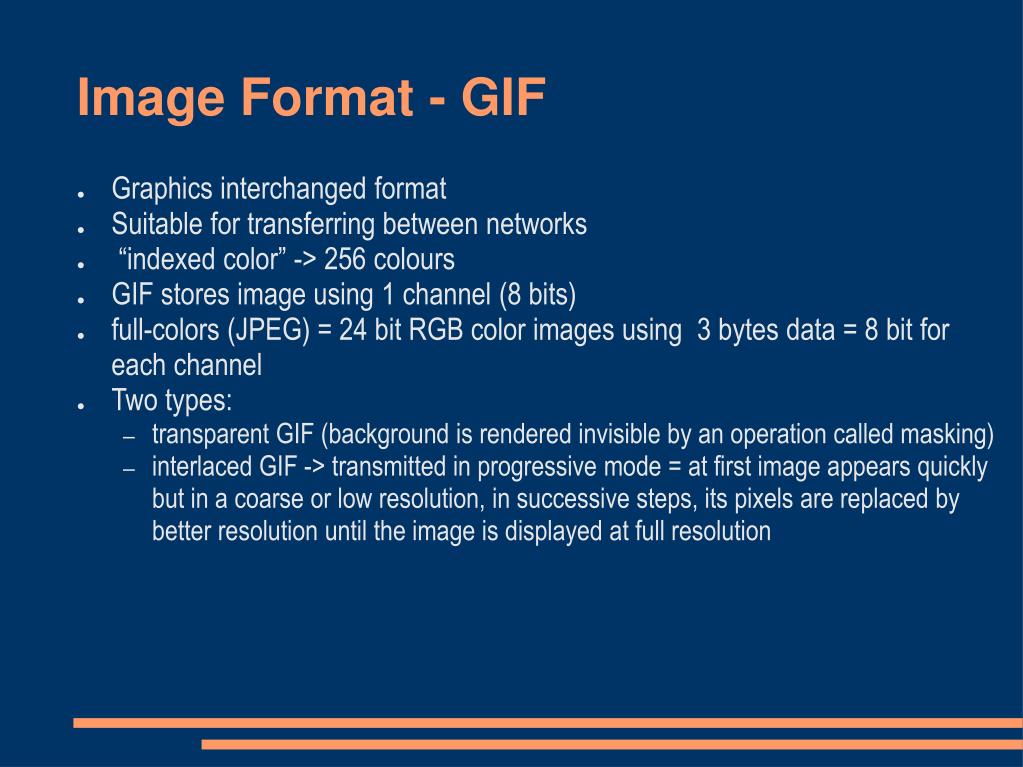

6. Image Format - GIF • Graphics interchanged format • Suitable for transferring between networks • “indexed color” -> 256 colours • GIF stores image using 1 channel (8 bits) • full-colors (JPEG) = 24 bit RGB color images using 3 bytes data = 8 bit for each channel • Two types: • transparent GIF (background is rendered invisible by an operation called masking) • interlaced GIF -> transmitted in progressive mode = at first image appears quickly but in a coarse or low resolution, in successive steps, its pixels are replaced by better resolution until the image is displayed at full resolution

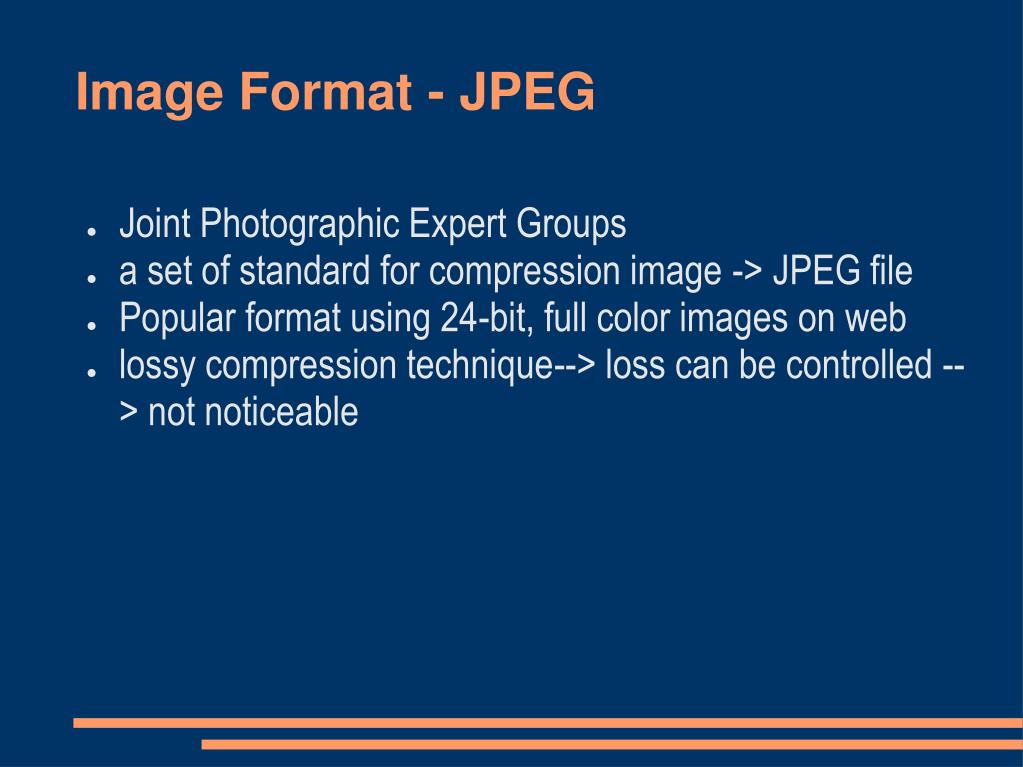

7. Image Format - JPEG • Joint Photographic Expert Groups • a set of standard for compression image -> JPEG file • Popular format using 24-bit, full color images on web • lossy compression technique--> loss can be controlled --> not noticeable

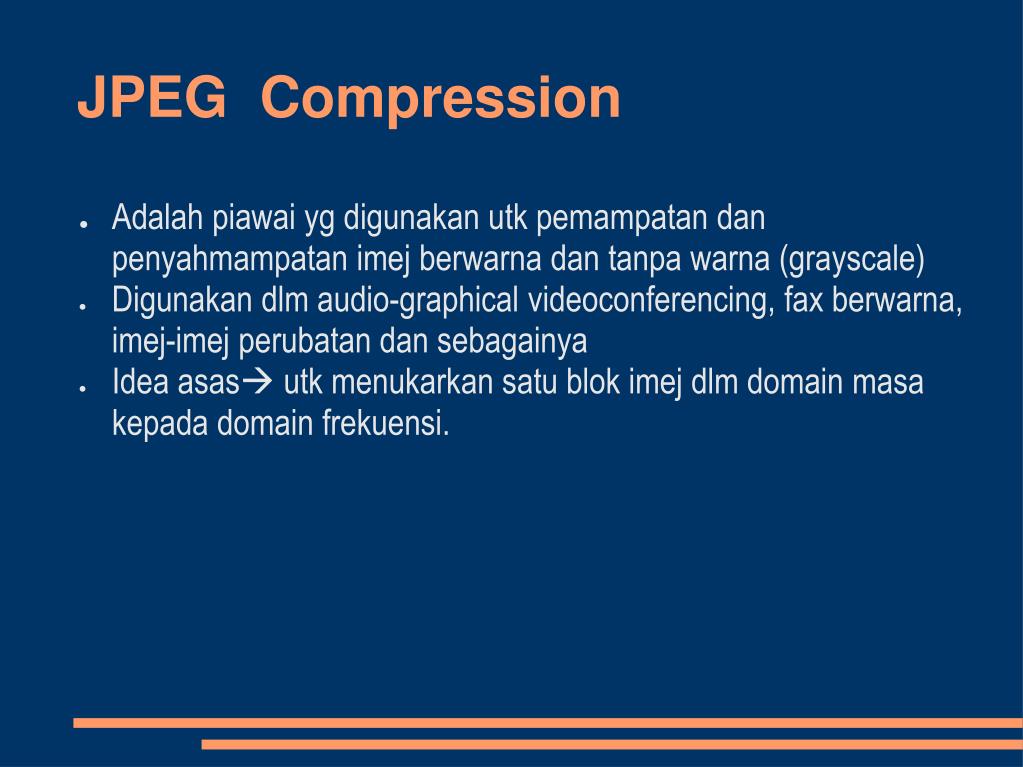

8. JPEG Compression • Adalah piawai yg digunakan utk pemampatan dan penyahmampatan imej berwarna dan tanpa warna (grayscale) • Digunakan dlm audio-graphical videoconferencing, fax berwarna, imej-imej perubatan dan sebagainya • Idea asas utk menukarkan satu blok imej dlm domain masa kepada domain frekuensi.

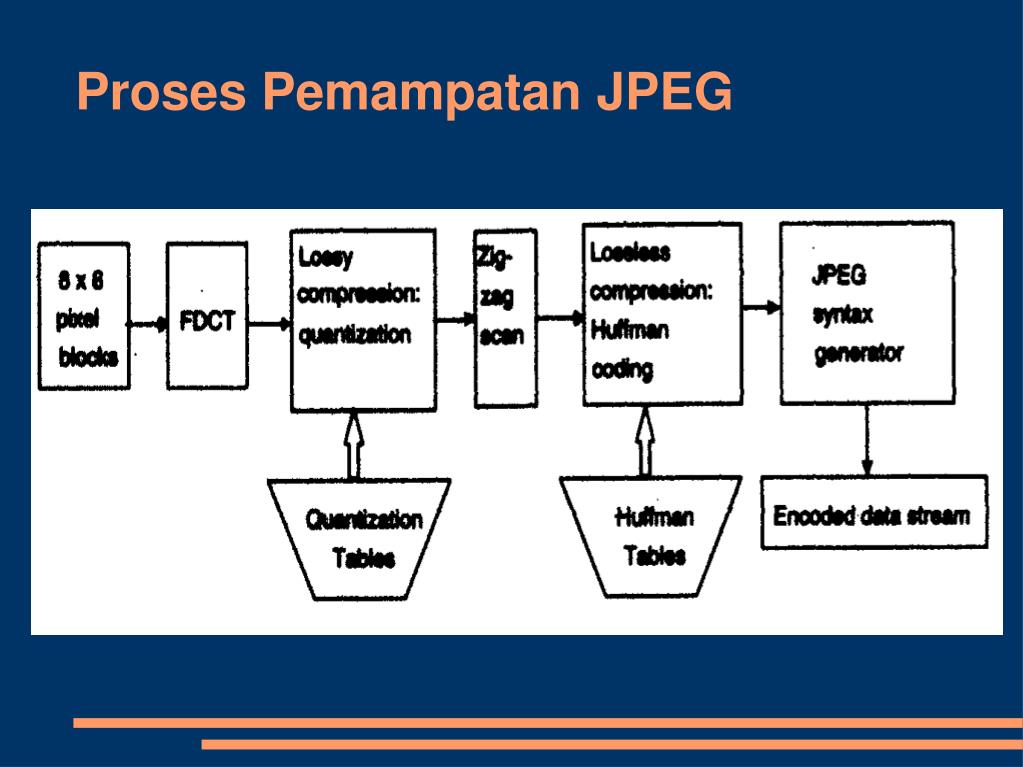

9. Proses Pemampatan JPEG

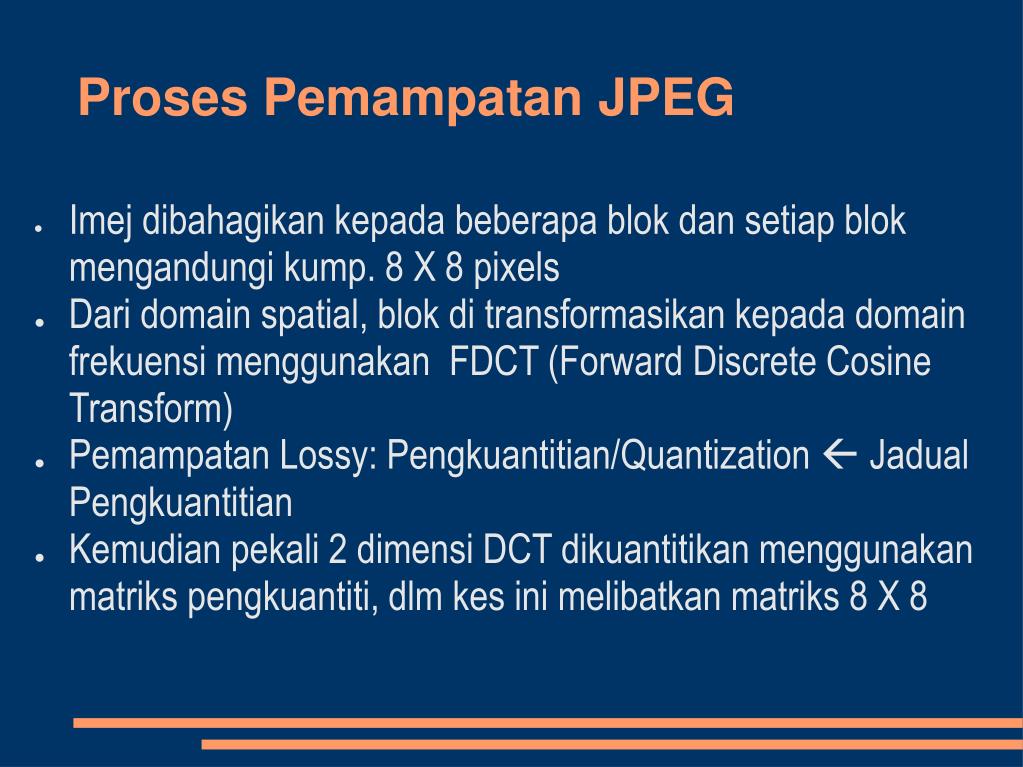

10. Proses Pemampatan JPEG • Imej dibahagikan kepada beberapa blok dan setiap blok mengandungi kump. 8 X 8 pixels • Dari domain spatial, blok di transformasikan kepada domain frekuensi menggunakan FDCT (Forward Discrete Cosine Transform) • Pemampatan Lossy: Pengkuantitian/Quantization  Jadual Pengkuantitian • Kemudian pekali 2 dimensi DCT dikuantitikan menggunakan matriks pengkuantiti, dlm kes ini melibatkan matriks 8 X 8

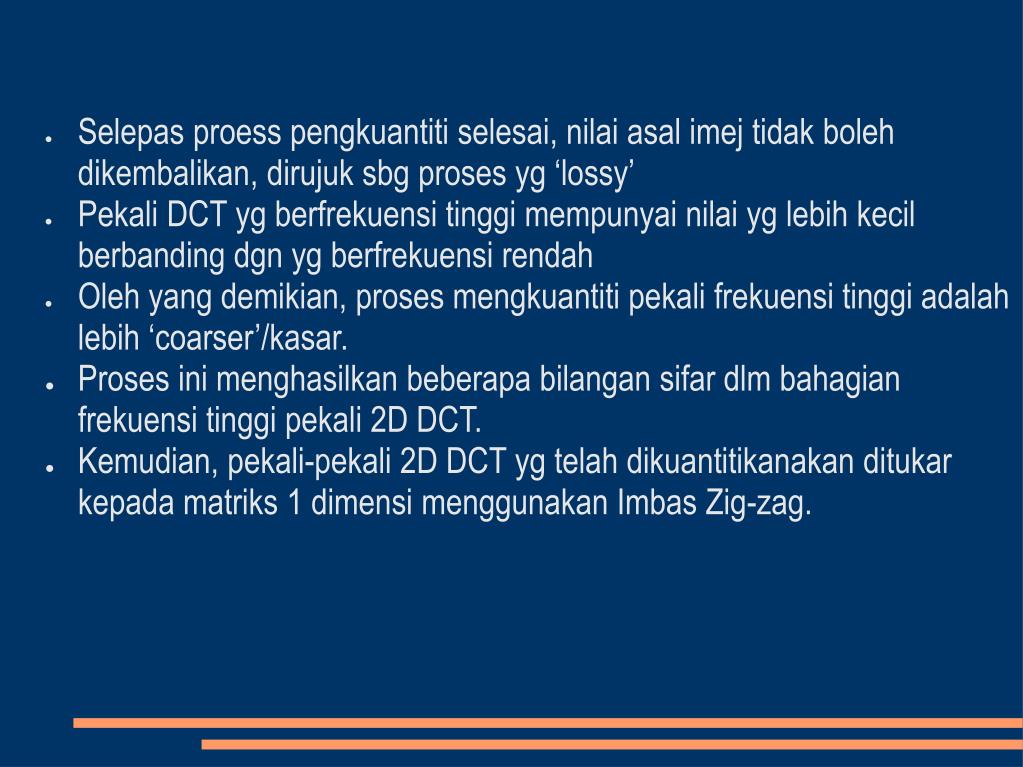

11. Selepas proess pengkuantiti selesai, nilai asal imej tidak boleh dikembalikan, dirujuk sbg proses yg ‘lossy’ • Pekali DCT yg berfrekuensi tinggi mempunyai nilai yg lebih kecil berbanding dgn yg berfrekuensi rendah • Oleh yang demikian, proses mengkuantiti pekali frekuensi tinggi adalah lebih ‘coarser’/kasar. • Proses ini menghasilkan beberapa bilangan sifar dlm bahagian frekuensi tinggi pekali 2D DCT. • Kemudian, pekali-pekali 2D DCT yg telah dikuantitikanakan ditukar kepada matriks 1 dimensi menggunakan Imbas Zig-zag.

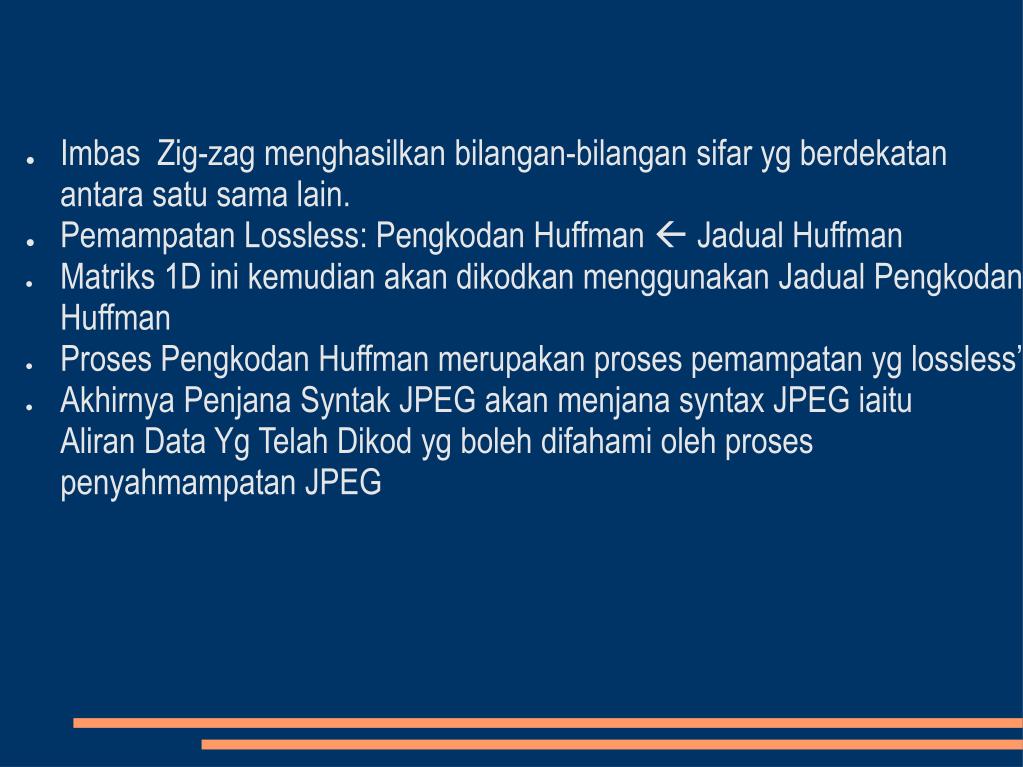

12. Imbas Zig-zag menghasilkan bilangan-bilangan sifar yg berdekatan antara satu sama lain. • Pemampatan Lossless: Pengkodan Huffman  Jadual Huffman • Matriks 1D ini kemudian akan dikodkan menggunakan Jadual Pengkodan Huffman • Proses Pengkodan Huffman merupakan proses pemampatan yg lossless’ • Akhirnya Penjana Syntak JPEG akan menjana syntax JPEG iaitu Aliran Data Yg Telah Dikod yg boleh difahami oleh proses penyahmampatan JPEG

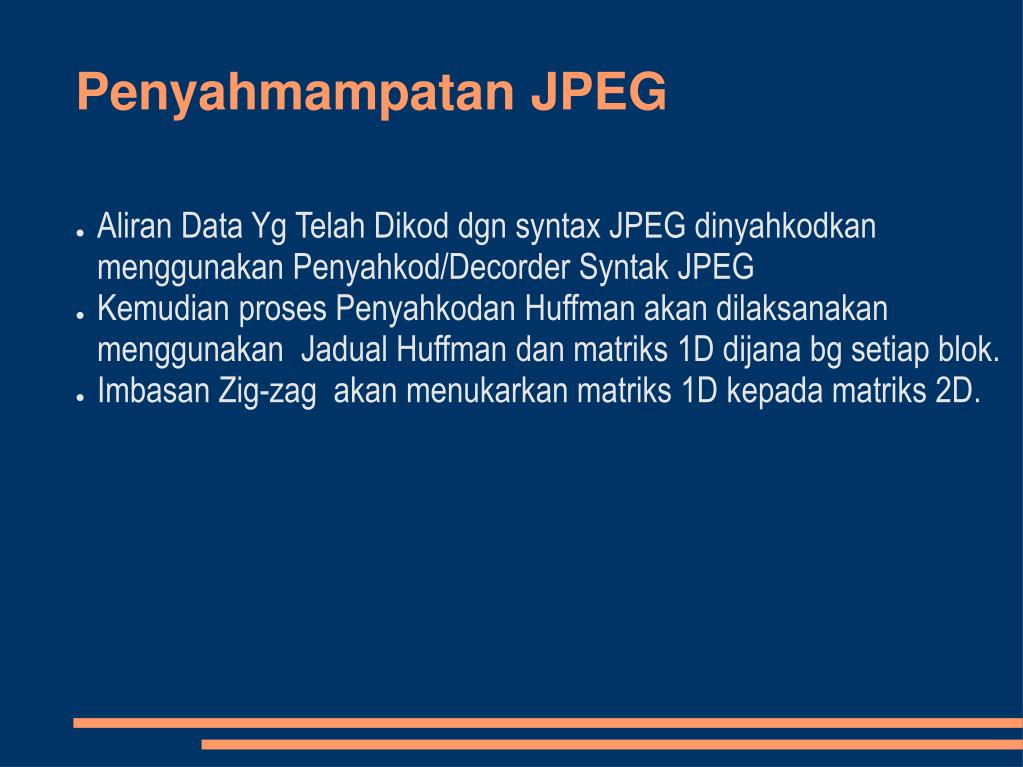

13. Penyahmampatan JPEG • Aliran Data Yg Telah Dikod dgn syntax JPEG dinyahkodkan menggunakan Penyahkod/Decorder Syntak JPEG • Kemudian proses Penyahkodan Huffman akan dilaksanakan menggunakan Jadual Huffman dan matriks 1D dijana bg setiap blok. • Imbasan Zig-zag akan menukarkan matriks 1D kepada matriks 2D.

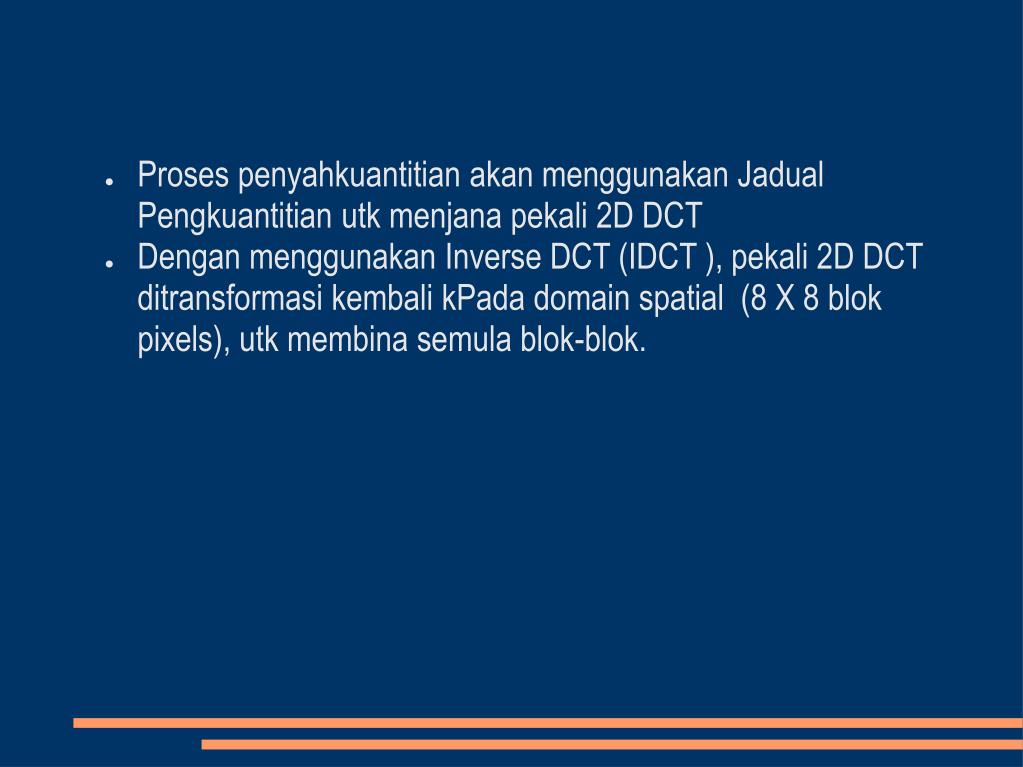

14. Proses penyahkuantitian akan menggunakan Jadual Pengkuantitian utk menjana pekali 2D DCT • Dengan menggunakan Inverse DCT (IDCT ), pekali 2D DCT ditransformasi kembali kPada domain spatial (8 X 8 blok pixels), utk membina semula blok-blok.

15. DCT • Imej yg terdiri drp blok-blok ditukar dari domain ruang ke domain frekuensi menggunakan DCT. • Fungsi ini menukar nilai dlm julat 8-bit setiap pixel blok data (8 X 8 pixels) kepada nilaian pekali 2D perwakilan frekuensi • Output proses adalah peta frekuensi yg beri maklumat tentang maklumat dgn frekuensi tinggi atau rendah dlm segmen blok. • “Smooth and continuous tones” ditandakan dgn frekuensi rendah. • Perubahan yg tajam dan dgn tiba-tiba / mendadak dlm keterikan pixel ditandakan dgn frekuensi tinggi

16. Laksanakan FDCT Perumpukan Nilaian Spatial Perwakilan Keterikan Warna Dalam Blok Peta Frekuensi Setelah Fungsi DCT Dilasksanakan Ke Atas Blok

17. DCT • Maklumat peta frekuensi diperlukan fasa Quantization • Dalam proses penyahmampatan JPEG, “Inverse DCT” akan menukarkan pekali-pekali yg mewakili imej dlm domain frekuensi kembali kepada nilai-nilai pixels dalam domain spatial

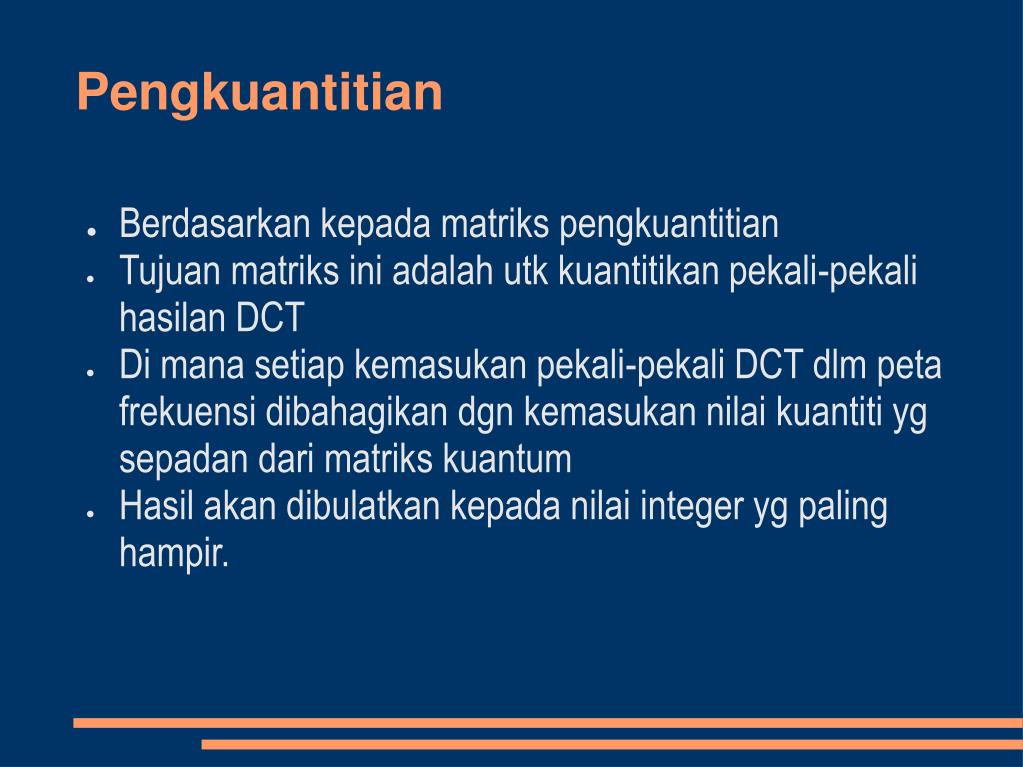

18. Pengkuantitian • Berdasarkan kepada matriks pengkuantitian • Tujuan matriks ini adalah utk kuantitikan pekali-pekali hasilan DCT • Di mana setiap kemasukan pekali-pekali DCT dlm peta frekuensi dibahagikan dgn kemasukan nilai kuantiti yg sepadan dari matriks kuantum • Hasil akan dibulatkan kepada nilai integer yg paling hampir.

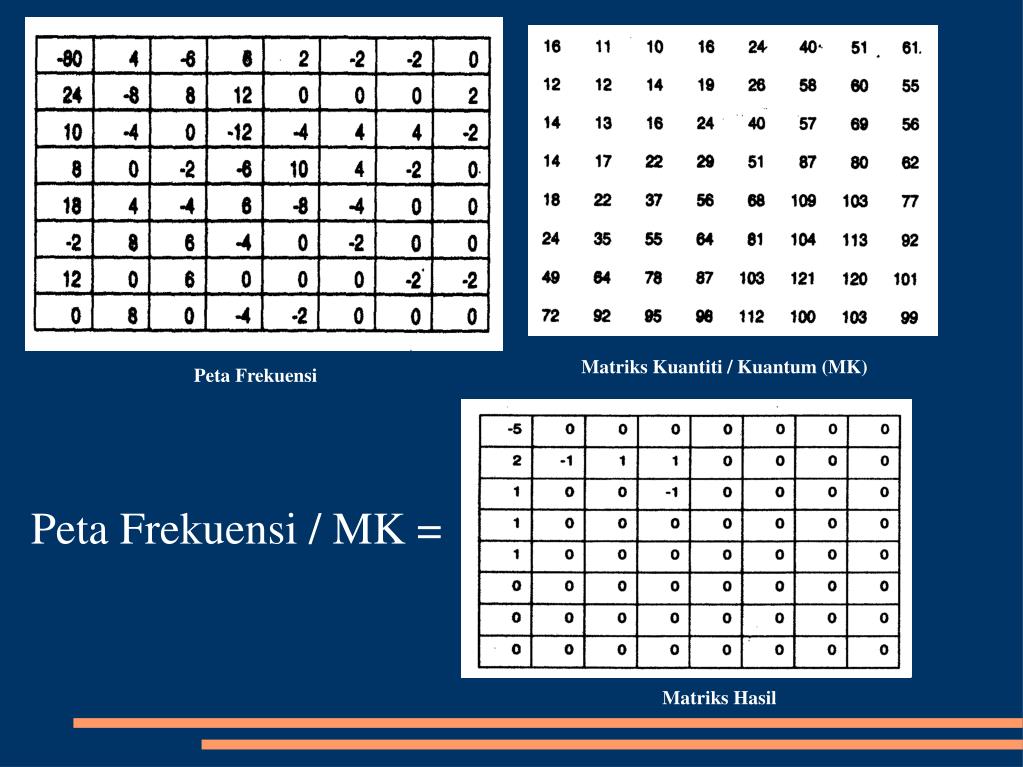

19. Matriks Kuantiti / Kuantum (MK) Peta Frekuensi Peta Frekuensi / MK = Matriks Hasil

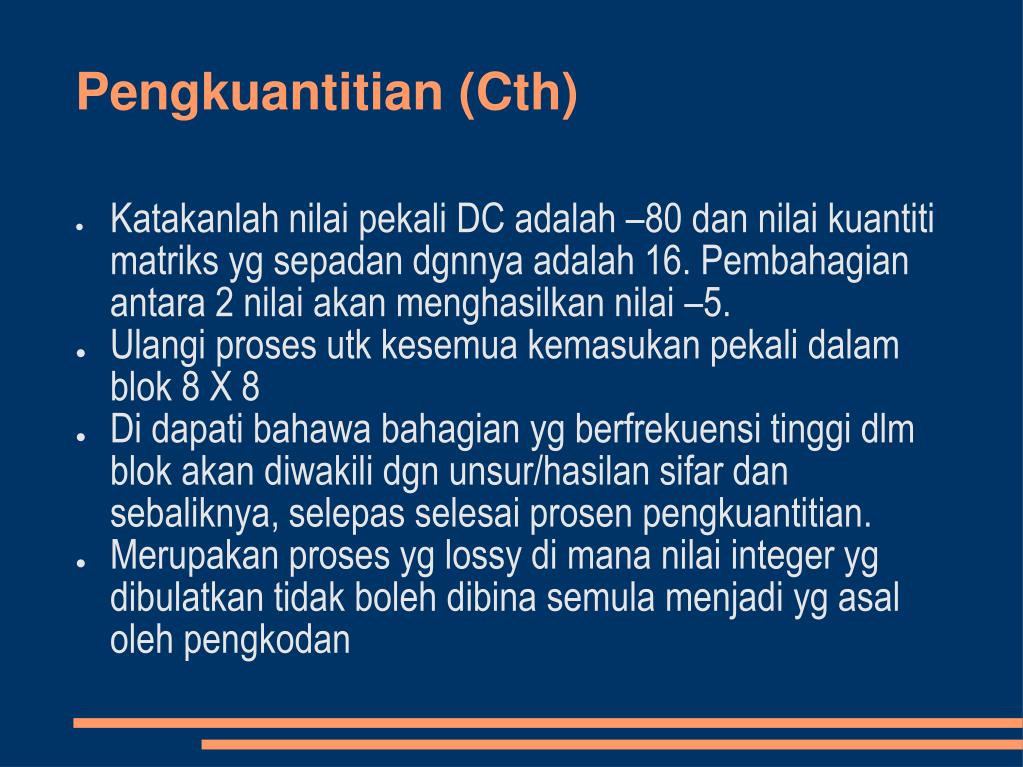

20. Pengkuantitian (Cth) • Katakanlah nilai pekali DC adalah –80 dan nilai kuantiti matriks yg sepadan dgnnya adalah 16. Pembahagian antara 2 nilai akan menghasilkan nilai –5. • Ulangi proses utk kesemua kemasukan pekali dalam blok 8 X 8 • Di dapati bahawa bahagian yg berfrekuensi tinggi dlm blok akan diwakili dgn unsur/hasilan sifar dan sebaliknya, selepas selesai prosen pengkuantitian. • Merupakan proses yg lossy di mana nilai integer yg dibulatkan tidak boleh dibina semula menjadi yg asal oleh pengkodan

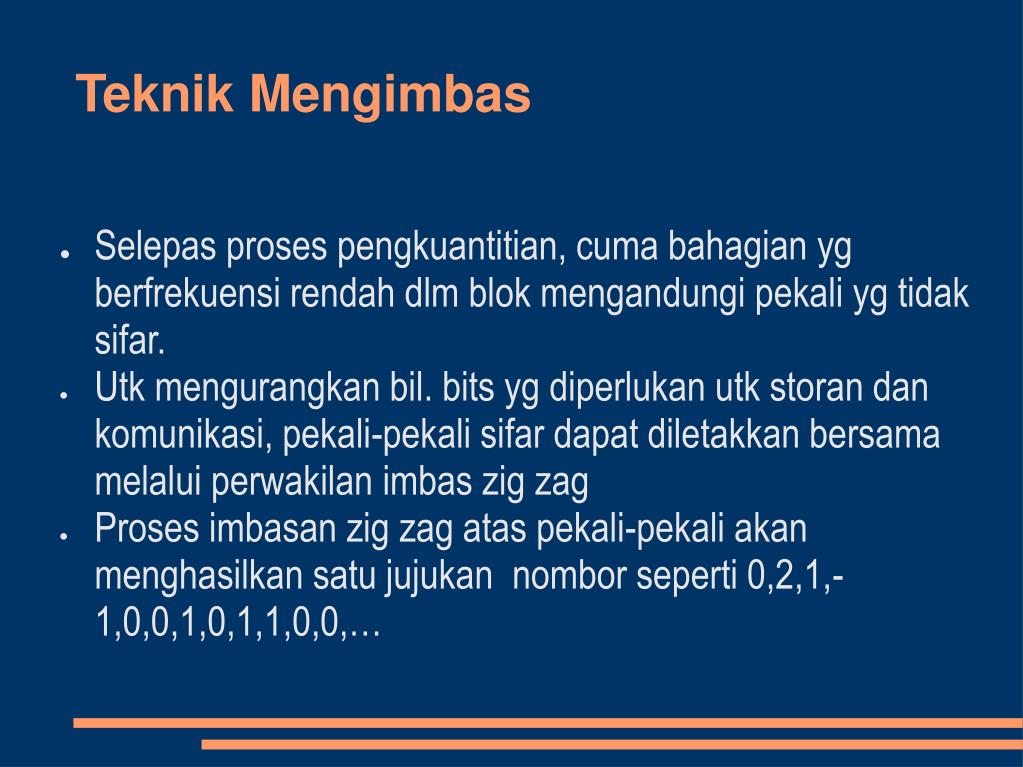

21. Teknik Mengimbas • Selepas proses pengkuantitian, cuma bahagian yg berfrekuensi rendah dlm blok mengandungi pekali yg tidak sifar. • Utk mengurangkan bil. bits yg diperlukan utk storan dan komunikasi, pekali-pekali sifar dapat diletakkan bersama melalui perwakilan imbas zig zag • Proses imbasan zig zag atas pekali-pekali akan menghasilkan satu jujukan nombor seperti 0,2,1,-1,0,0,1,0,1,1,0,0,…

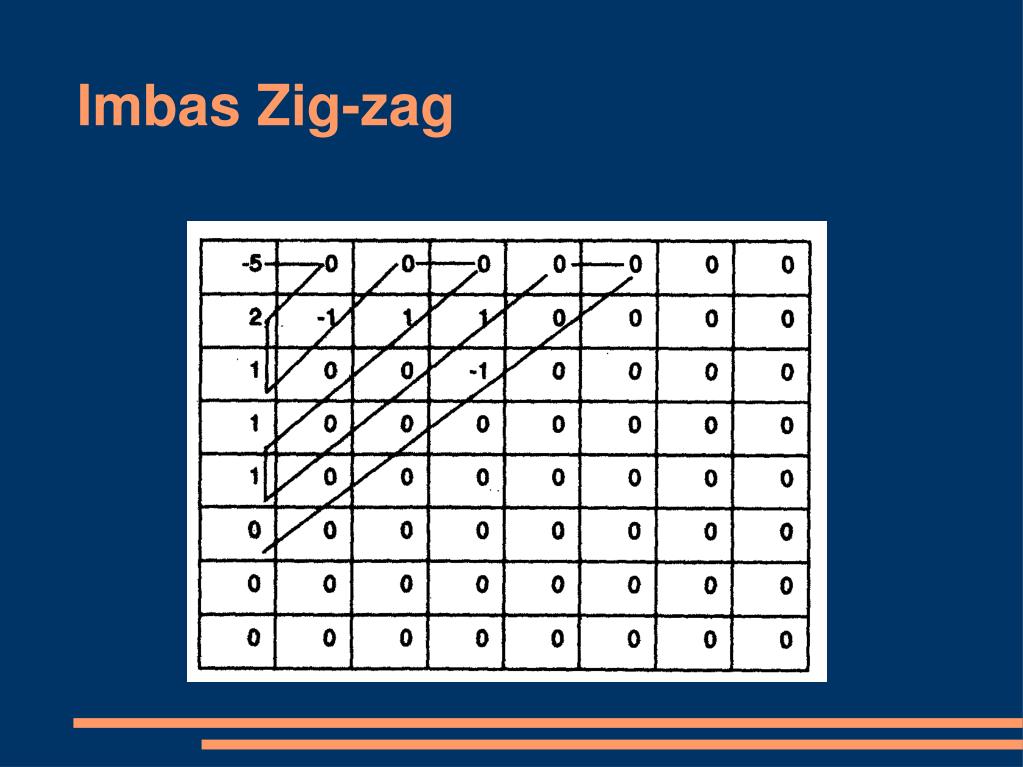

22. Imbas Zig-zag

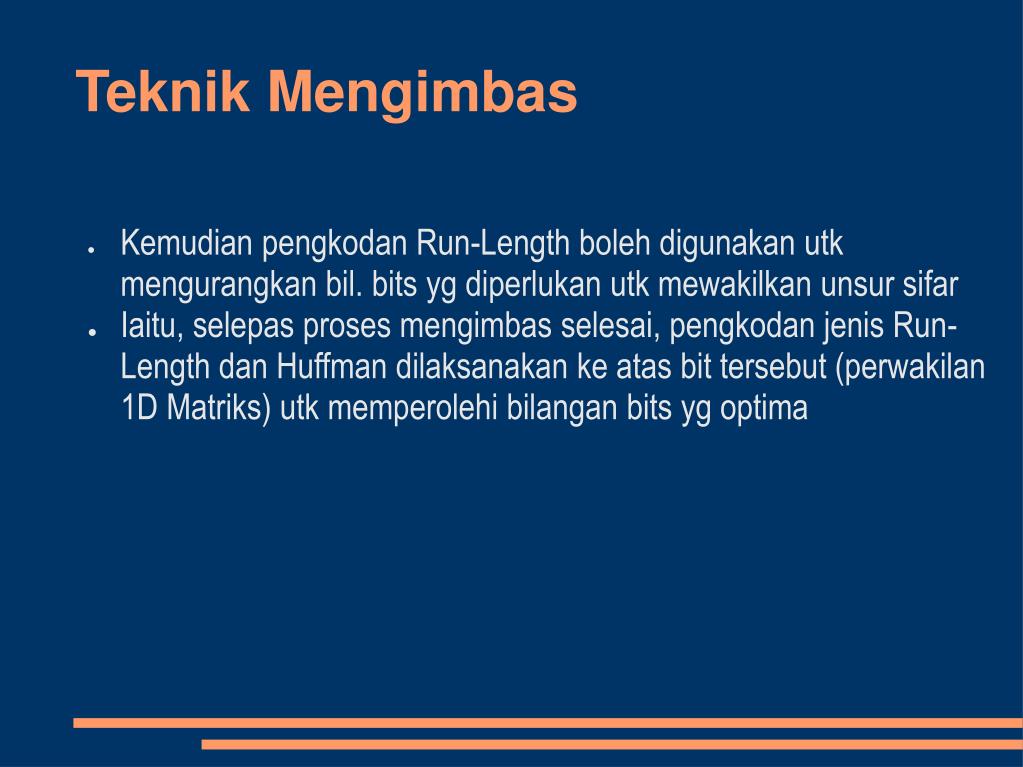

23. Teknik Mengimbas • Kemudian pengkodan Run-Length boleh digunakan utk mengurangkan bil. bits yg diperlukan utk mewakilkan unsur sifar • Iaitu, selepas proses mengimbas selesai, pengkodan jenis Run-Length dan Huffman dilaksanakan ke atas bit tersebut (perwakilan 1D Matriks) utk memperolehi bilangan bits yg optima

24. Jenis / Mod Pemprosesan JPEG • Mod Berjujukan • Mod Progresif • Mod Hierarki • Mod Lossless

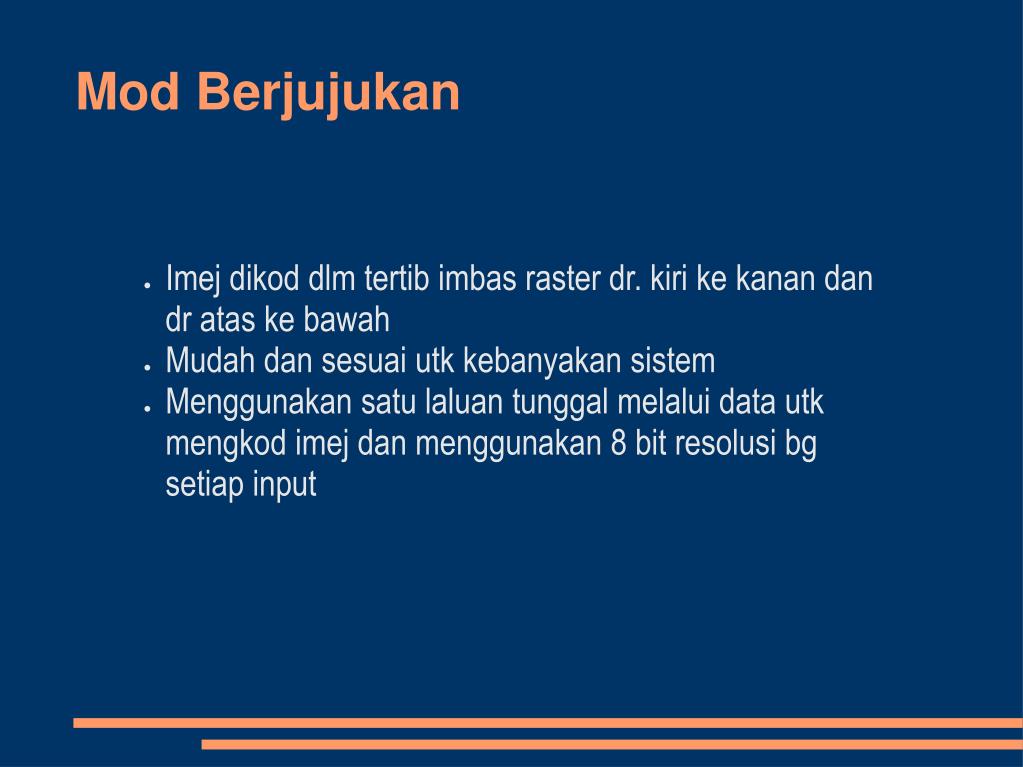

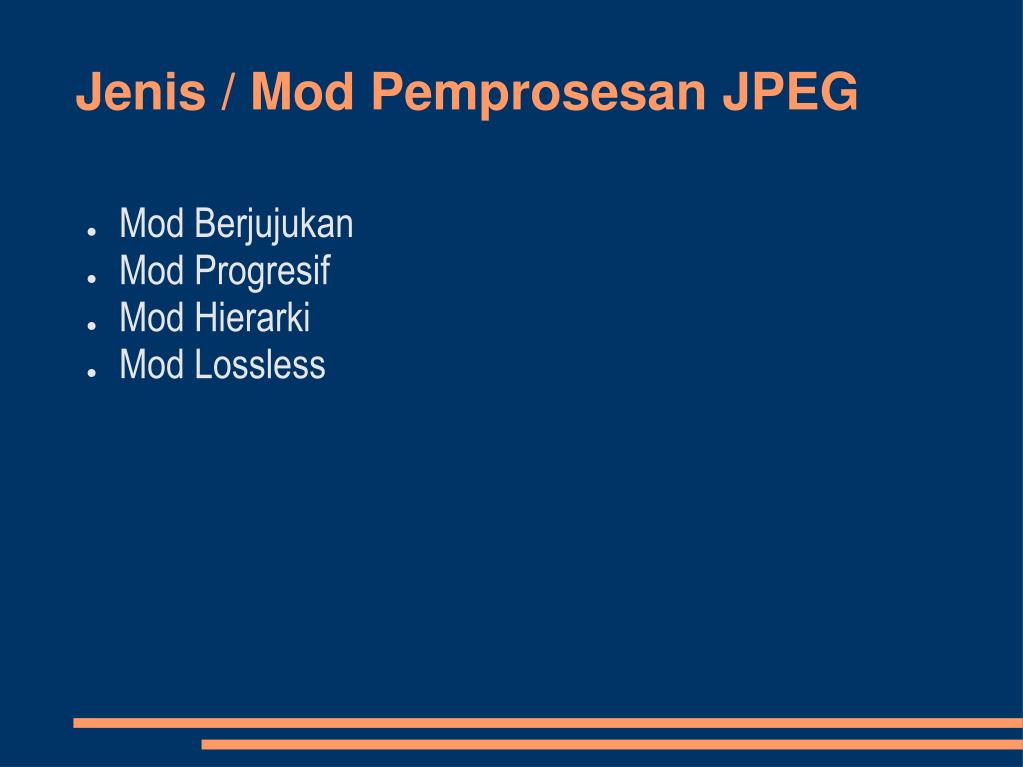

25. Mod Berjujukan • Imej dikod dlm tertib imbas raster dr. kiri ke kanan dan dr atas ke bawah • Mudah dan sesuai utk kebanyakan sistem • Menggunakan satu laluan tunggal melalui data utk mengkod imej dan menggunakan 8 bit resolusi bg setiap input

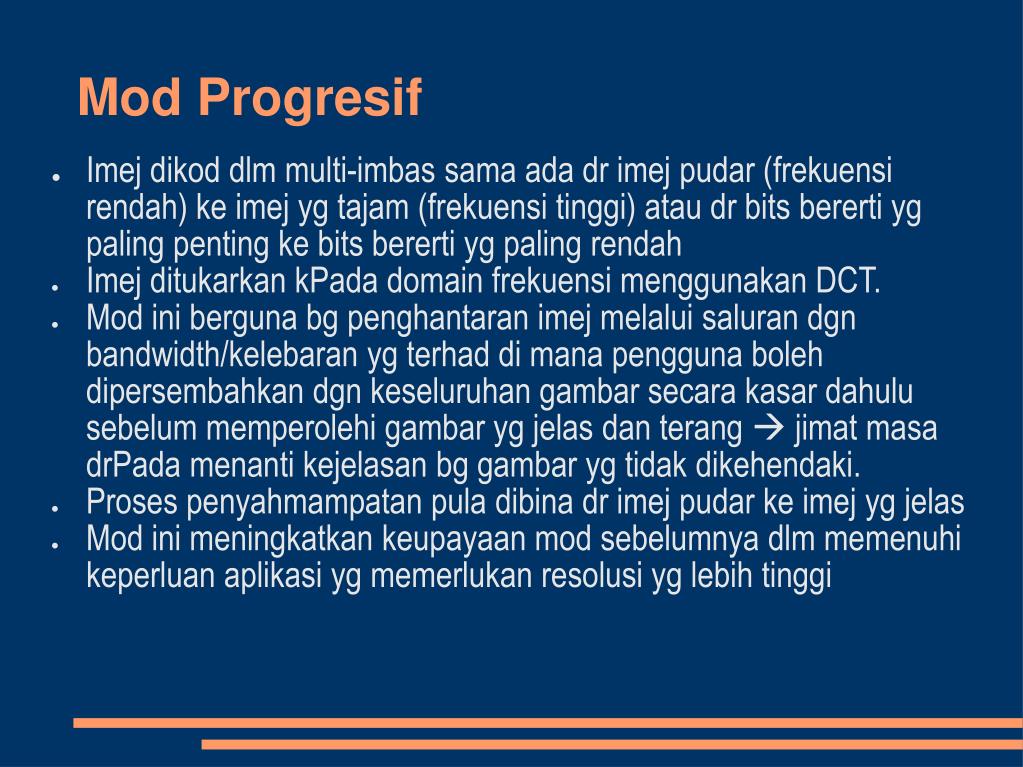

26. Mod Progresif • Imej dikod dlm multi-imbas sama ada dr imej pudar (frekuensi rendah) ke imej yg tajam (frekuensi tinggi) atau dr bits bererti yg paling penting ke bits bererti yg paling rendah • Imej ditukarkan kPada domain frekuensi menggunakan DCT. • Mod ini berguna bg penghantaran imej melalui saluran dgn bandwidth/kelebaran yg terhad di mana pengguna boleh dipersembahkan dgn keseluruhan gambar secara kasar dahulu sebelum memperolehi gambar yg jelas dan terang  jimat masa drPada menanti kejelasan bg gambar yg tidak dikehendaki. • Proses penyahmampatan pula dibina dr imej pudar ke imej yg jelas • Mod ini meningkatkan keupayaan mod sebelumnya dlm memenuhi keperluan aplikasi yg memerlukan resolusi yg lebih tinggi

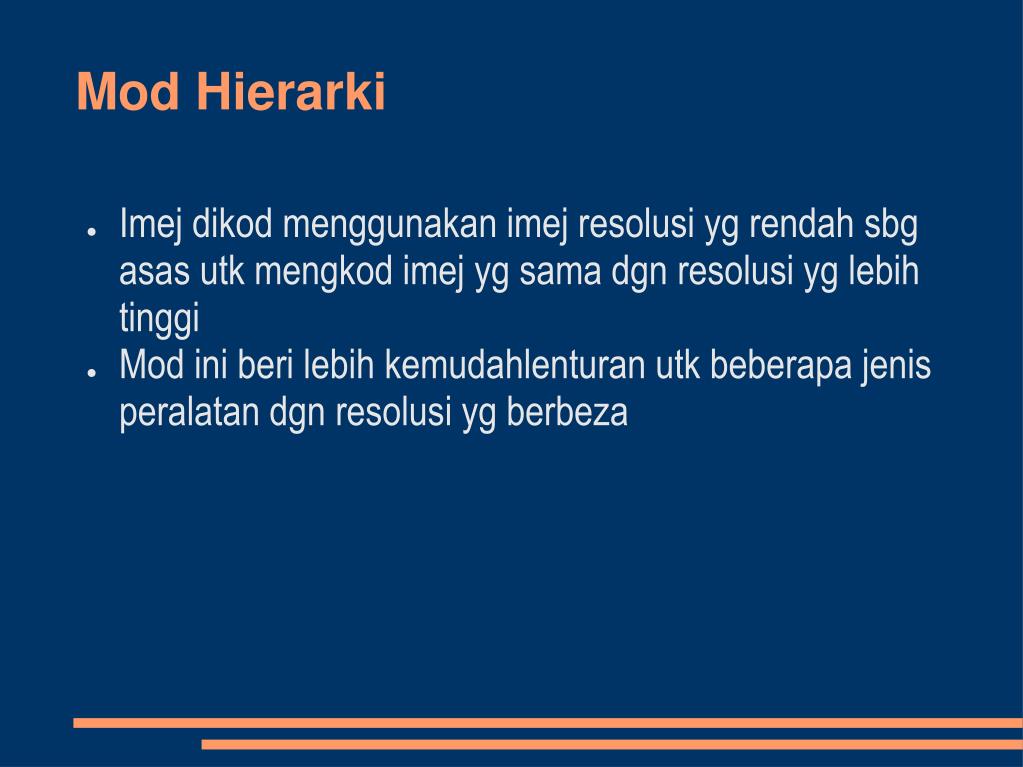

27. Mod Hierarki • Imej dikod menggunakan imej resolusi yg rendah sbg asas utk mengkod imej yg sama dgn resolusi yg lebih tinggi • Mod ini beri lebih kemudahlenturan utk beberapa jenis peralatan dgn resolusi yg berbeza

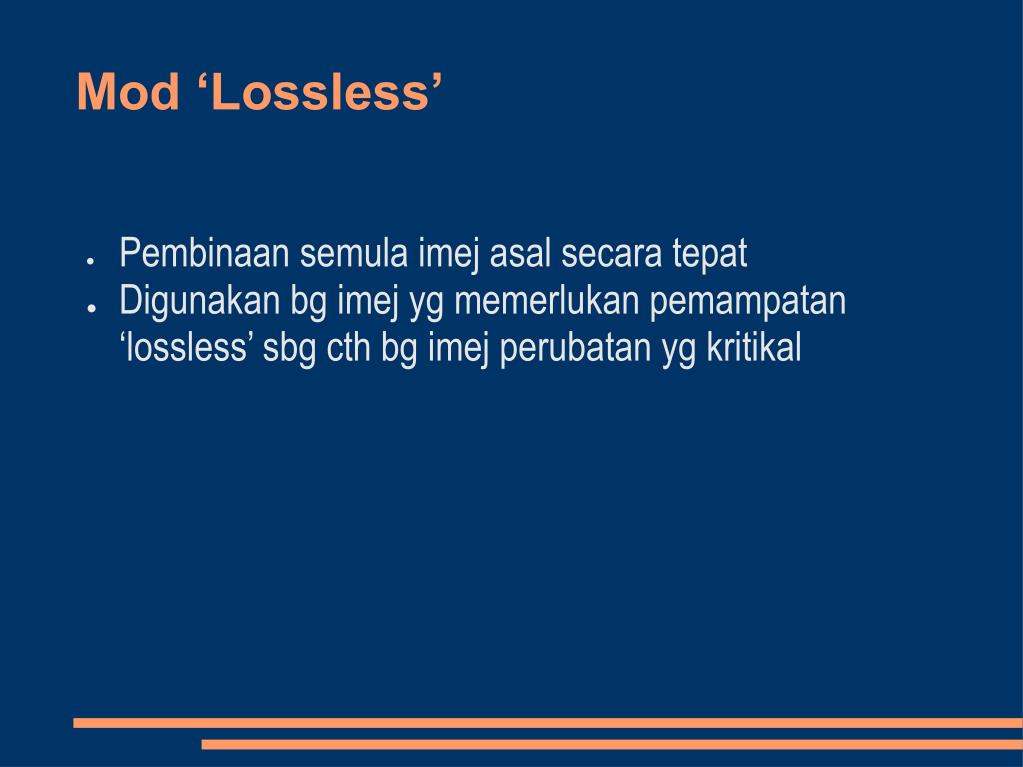

28. Mod ‘Lossless’ • Pembinaan semula imej asal secara tepat • Digunakan bg imej yg memerlukan pemampatan ‘lossless’ sbg cth bg imej perubatan yg kritikal

29. Digital VideoThe Entire Process Illustrated

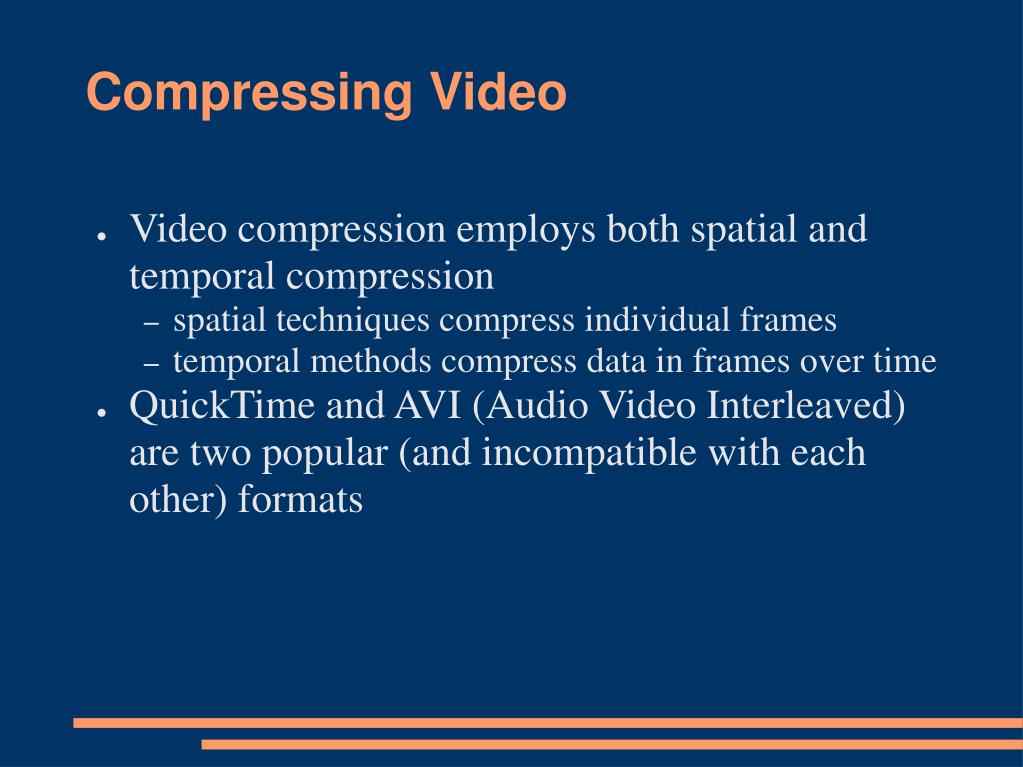

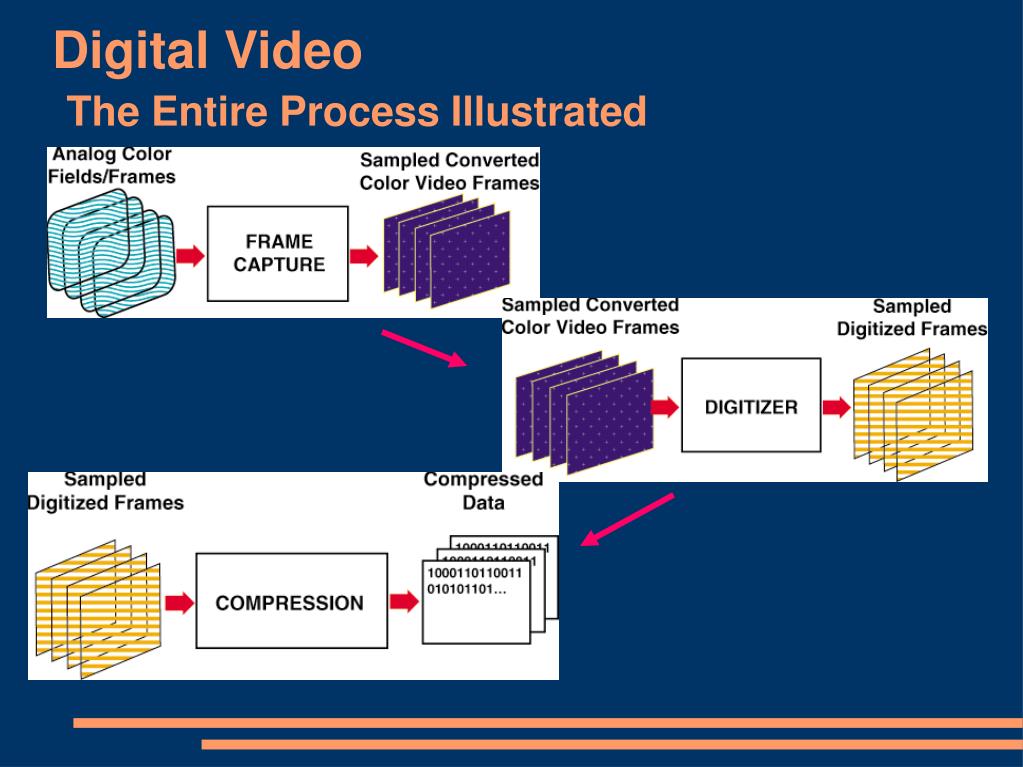

30. Compressing Video • Video compression employs both spatial and temporal compression • spatial techniques compress individual frames • temporal methods compress data in frames over time • QuickTime and AVI (Audio Video Interleaved) are two popular (and incompatible with each other) formats

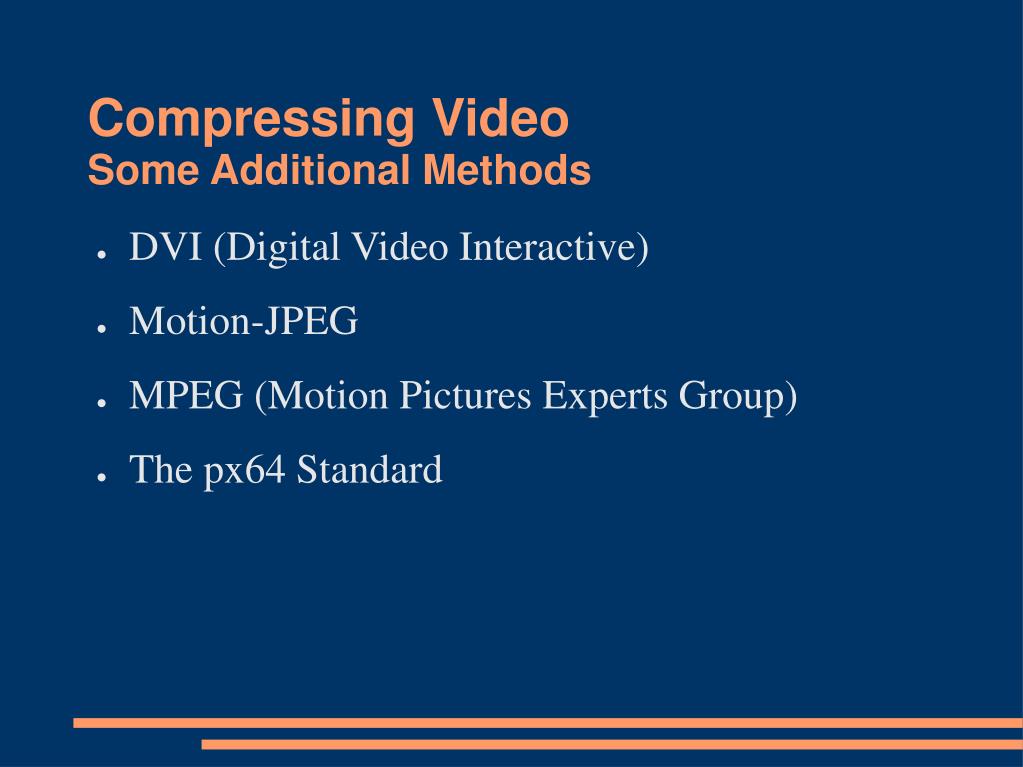

31. Compressing VideoSome Additional Methods • DVI (Digital Video Interactive) • Motion-JPEG • MPEG (Motion Pictures Experts Group) • The px64 Standard

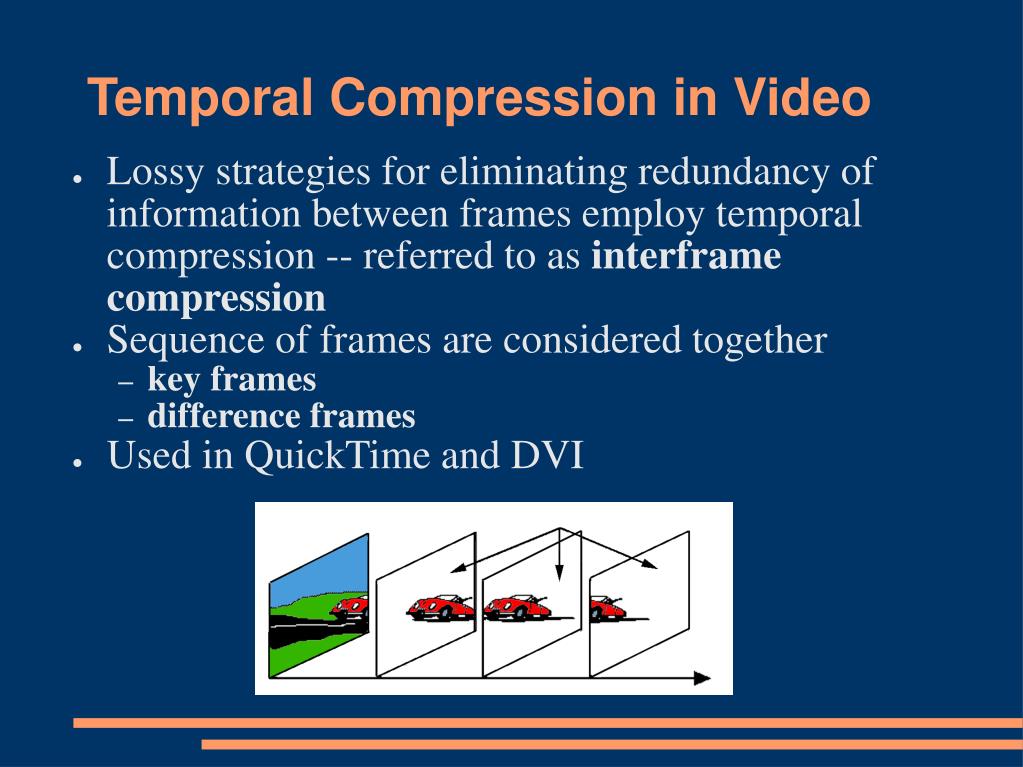

32. Temporal Compression in Video • Lossy strategies for eliminating redundancy of information between frames employ temporal compression -- referred to as interframe compression • Sequence of frames are considered together • key frames • difference frames • Used in QuickTime and DVI

33. Temporal Compression in Video (cont’d) • MPEG and related codecs employ a more complex frame-referencing method • intrapictures (I pictures) • predicted pictures (P pictures) • bidirectional pictures (B pictures)

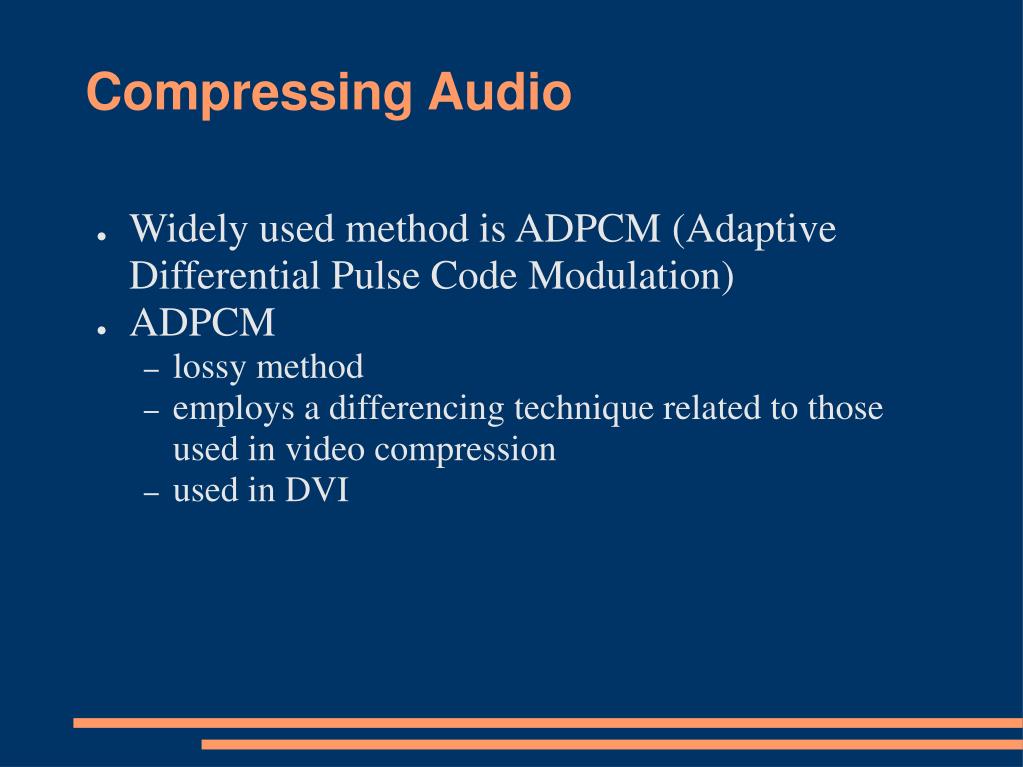

34. Compressing Audio • Widely used method is ADPCM (Adaptive Differential Pulse Code Modulation) • ADPCM • lossy method • employs a differencing technique related to those used in video compression • used in DVI

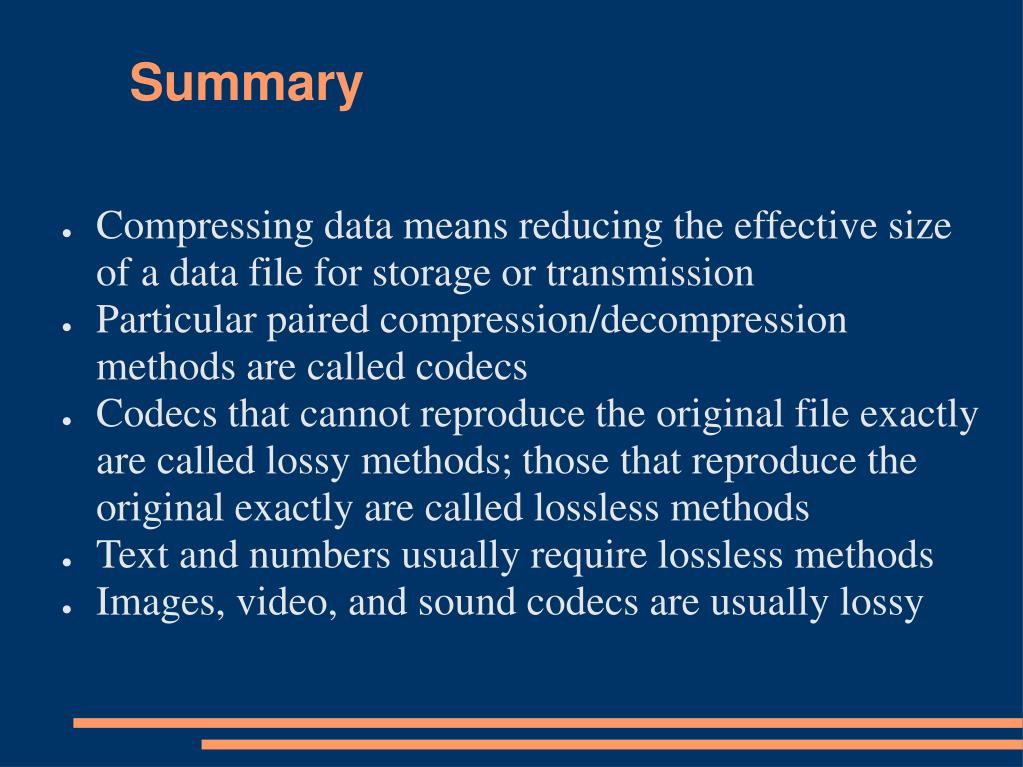

35. Summary • Compressing data means reducing the effective size of a data file for storage or transmission • Particular paired compression/decompression methods are called codecs • Codecs that cannot reproduce the original file exactly are called lossy methods; those that reproduce the original exactly are called lossless methods • Text and numbers usually require lossless methods • Images, video, and sound codecs are usually lossy

36. Summary • Syntactic methods attempt to reduce the redundancy of symbolic patterns in a file without any regard to the type of information represented • Semantic methods exploit characteristics inherent in the type of information being represented • The use of codecs is not an exact science -- the effectiveness and suitability of any method will depend on the exact nature of the original file and the intended use for the compressed file
