  1. 13.7米多波束超导成像频谱仪 苏扬

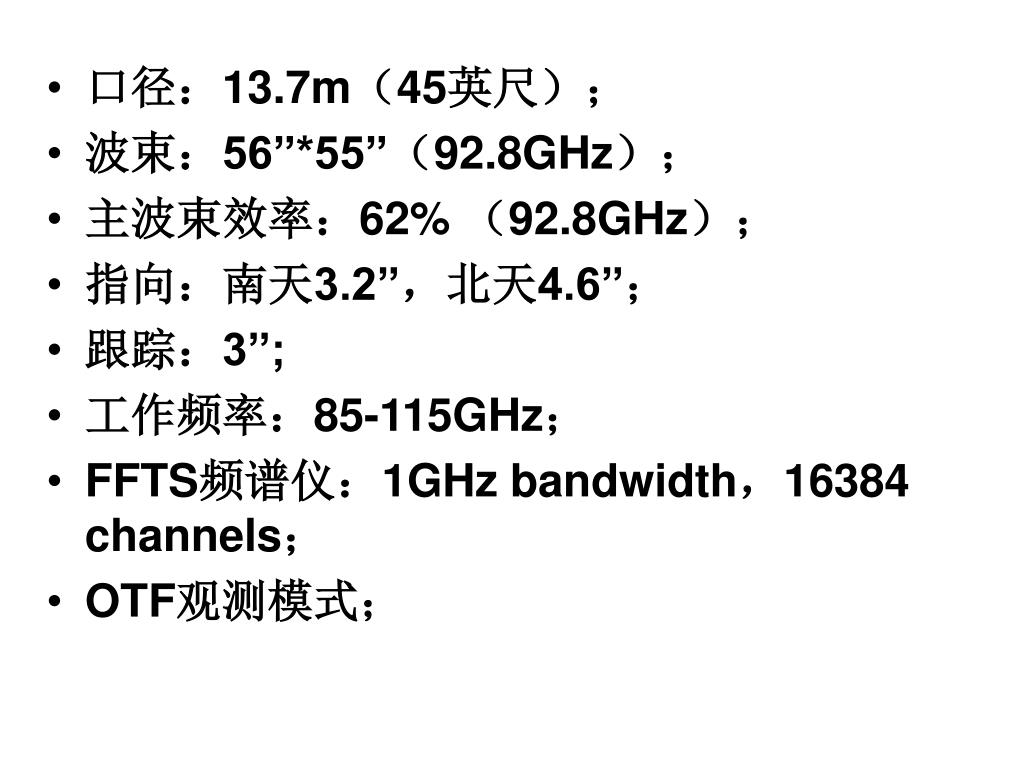

  2. 口径：13.7m（45英尺）； • 波束：56’’*55’’（92.8GHz）； • 主波束效率：62% （92.8GHz）； • 指向：南天3.2’’，北天4.6’’； • 跟踪：3’’; • 工作频率：85-115GHz； • FFTS频谱仪：1GHz bandwidth，16384 channels； • OTF观测模式；

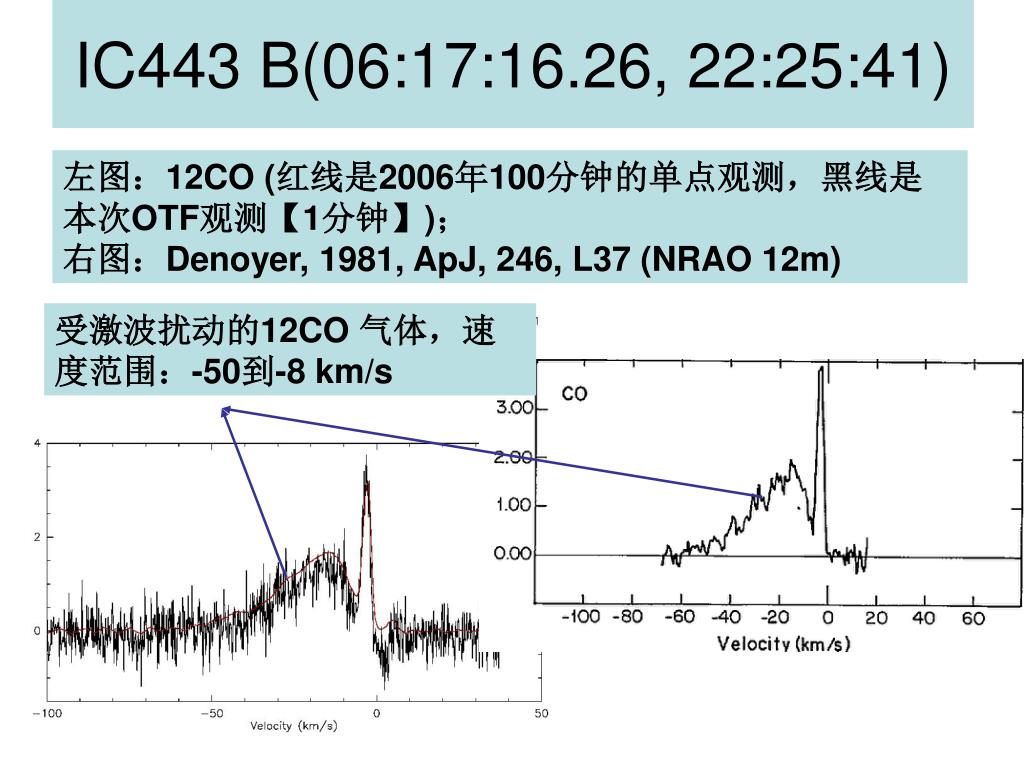

  3. IC443 B(06:17:16.26, 22:25:41) 左图：12CO (红线是2006年100分钟的单点观测，黑线是本次OTF观测【1分钟】)； 右图：Denoyer, 1981, ApJ, 246, L37 (NRAO 12m) 受激波扰动的12CO 气体，速度范围：-50到-8 km/s

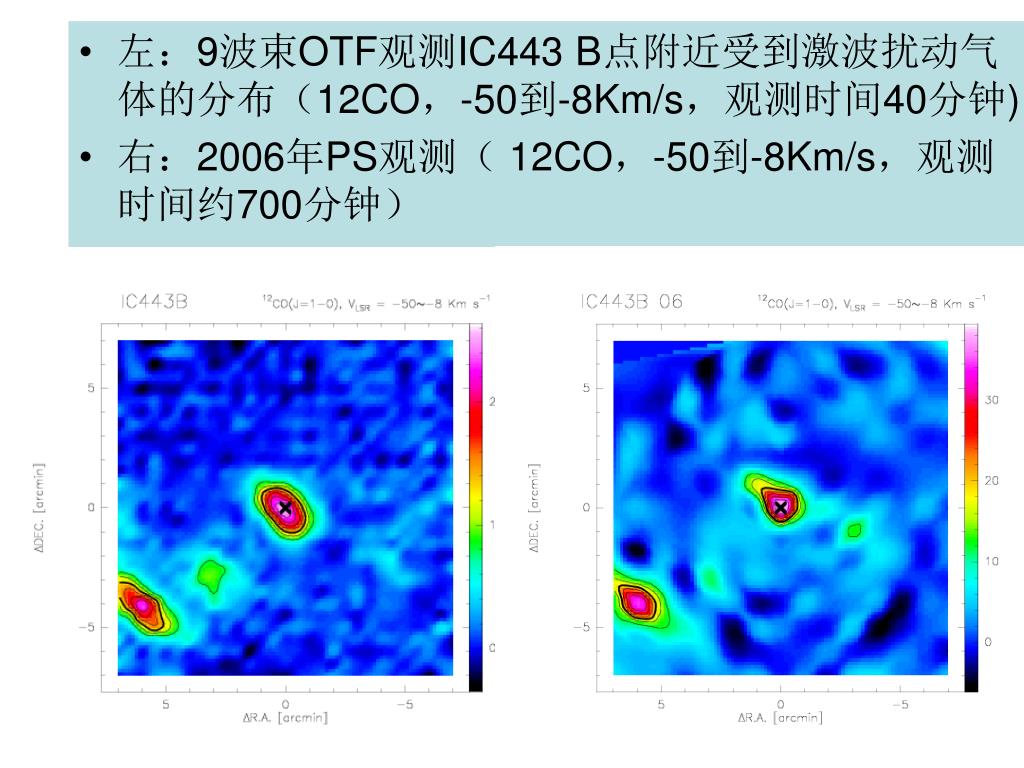

  4. 左：9波束OTF观测IC443 B点附近受到激波扰动气体的分布（12CO，-50到-8Km/s，观测时间40分钟) • 右：2006年PS观测（ 12CO，-50到-8Km/s，观测时间约700分钟）

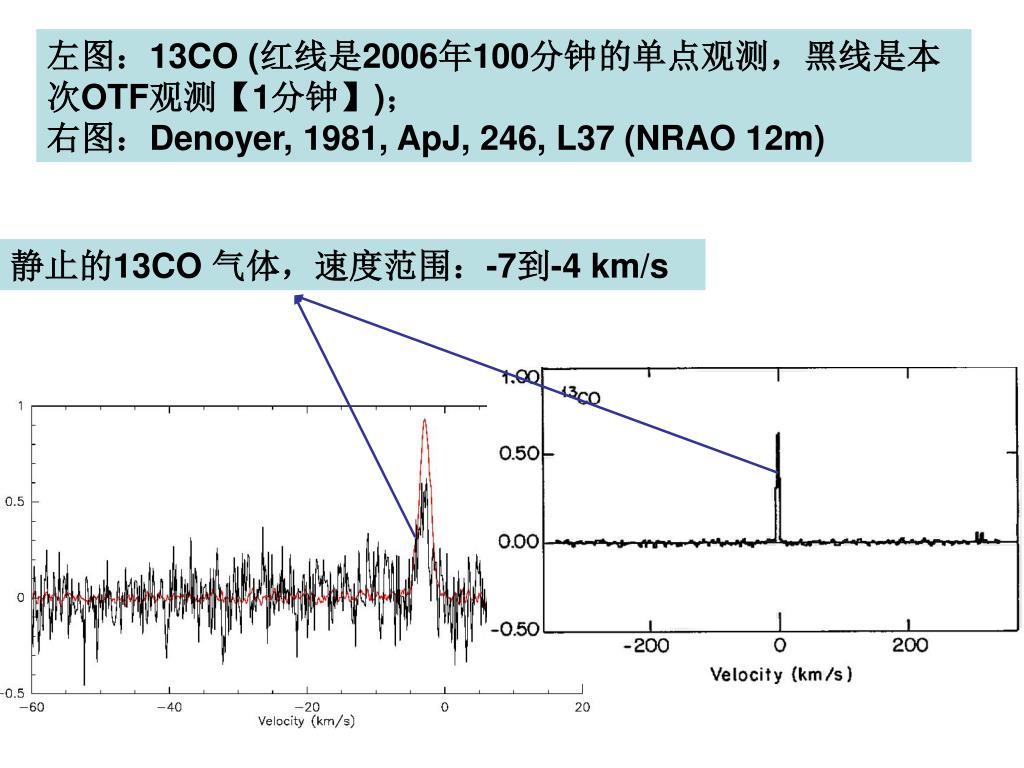

  5. 左图：13CO (红线是2006年100分钟的单点观测，黑线是本次OTF观测【1分钟】)； 右图：Denoyer, 1981, ApJ, 246, L37 (NRAO 12m) 静止的13CO 气体，速度范围：-7到-4 km/s

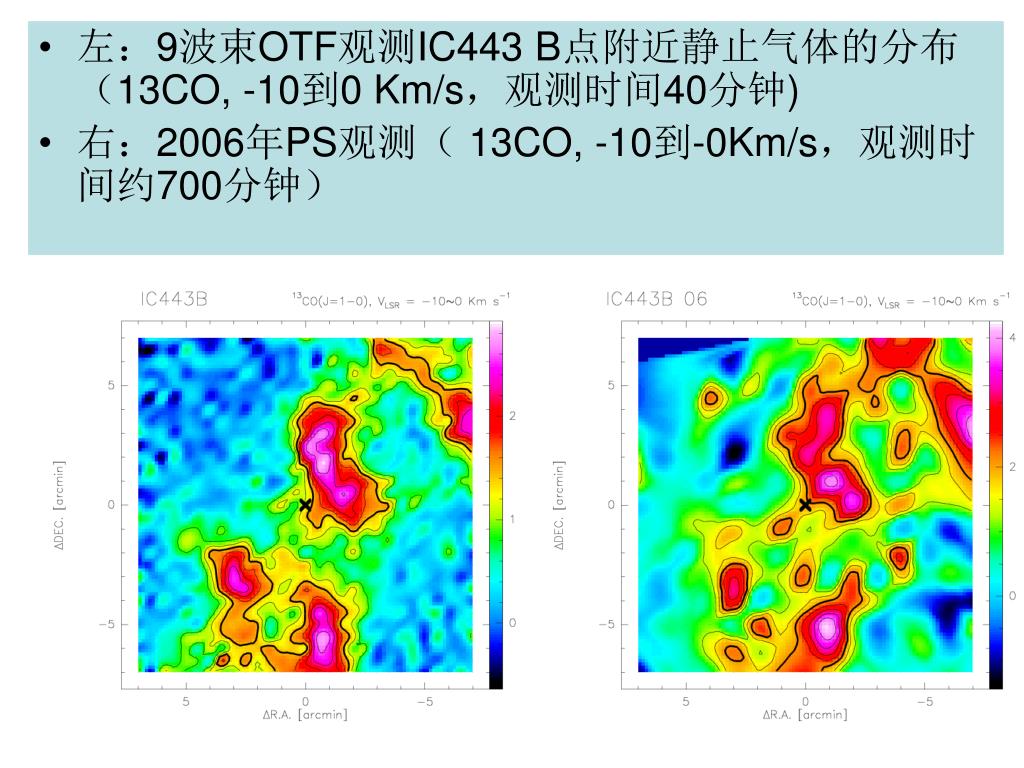

  6. 左：9波束OTF观测IC443 B点附近静止气体的分布（13CO, -10到0 Km/s，观测时间40分钟) • 右：2006年PS观测（ 13CO, -10到-0Km/s，观测时间约700分钟）

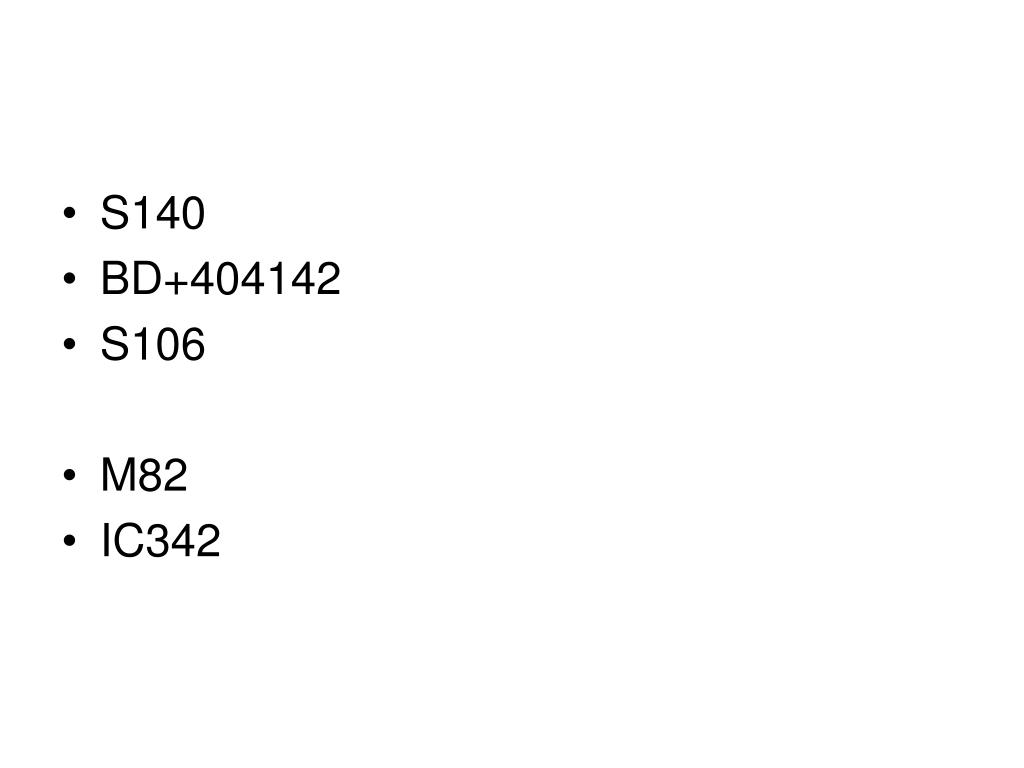

  7. S140 • BD+404142 • S106 • M82 • IC342

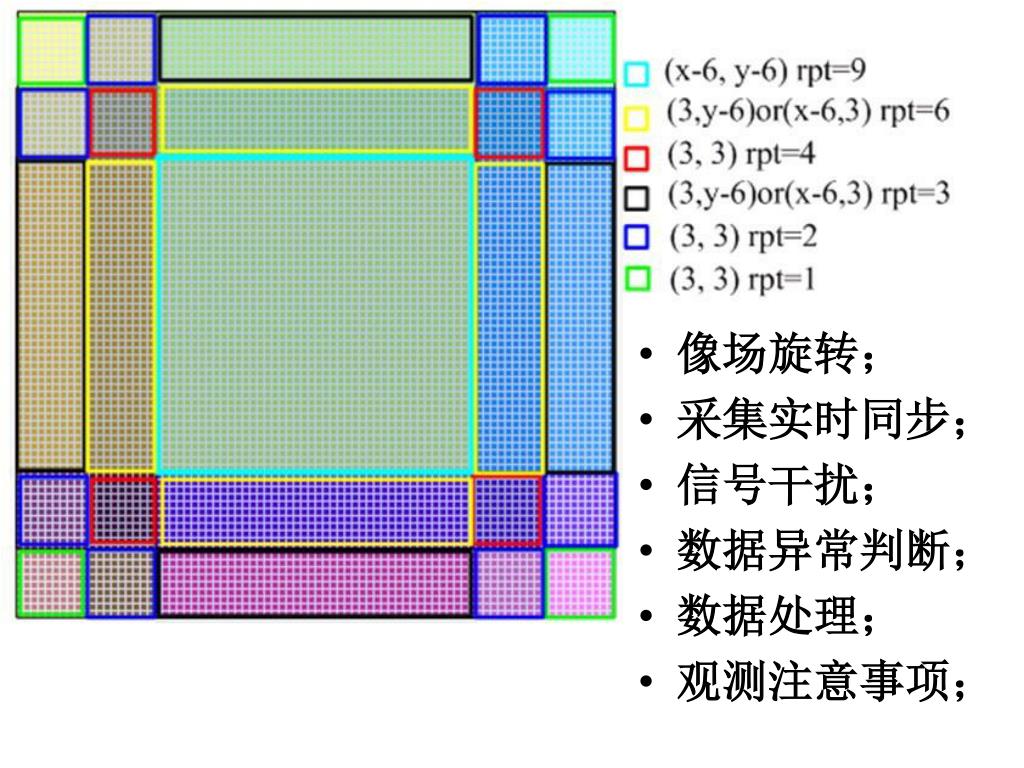

  8. 像场旋转； • 采集实时同步； • 信号干扰； • 数据异常判断； • 数据处理； • 观测注意事项；

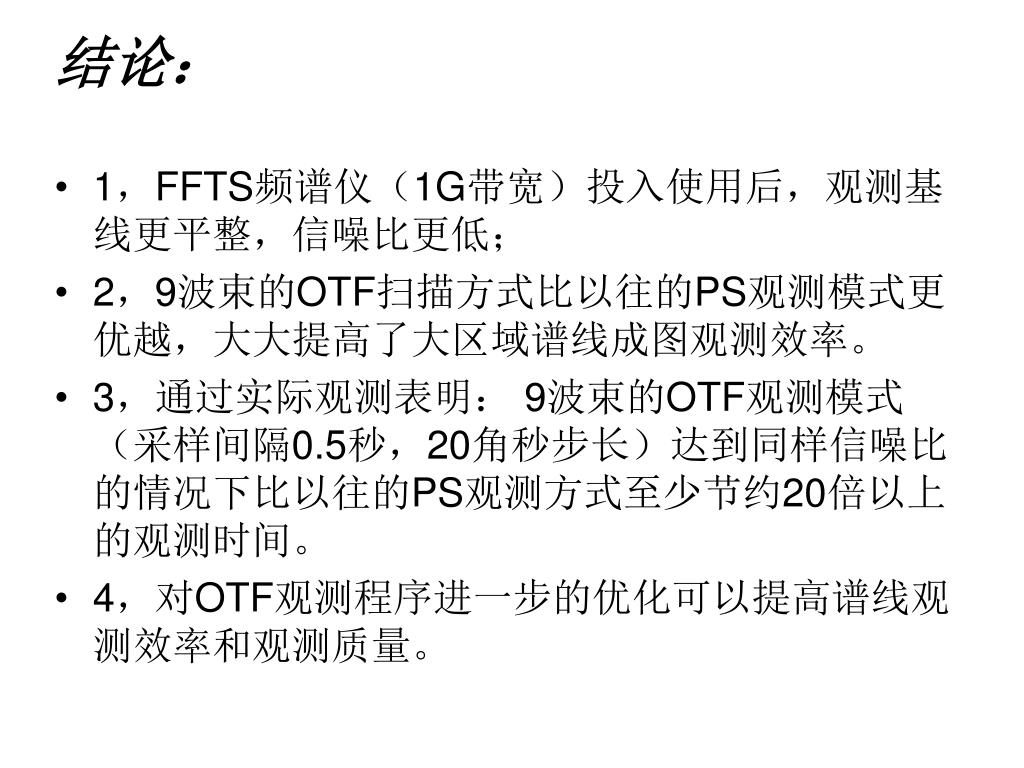

  9. 结论： • 1，FFTS频谱仪（1G带宽）投入使用后，观测基线更平整，信噪比更低； • 2，9波束的OTF扫描方式比以往的PS观测模式更优越，大大提高了大区域谱线成图观测效率。 • 3，通过实际观测表明： 9波束的OTF观测模式（采样间隔0.5秒，20角秒步长）达到同样信噪比的情况下比以往的PS观测方式至少节约20倍以上的观测时间。 • 4，对OTF观测程序进一步的优化可以提高谱线观测效率和观测质量。
