  1. 中国联通CDMA1X网络介绍及维护 CommWorks Professional Service 陈晔

  2. 内容 一、网络状况 二、PDSN系统组成 三、SIP呼叫过程 四、故障分析

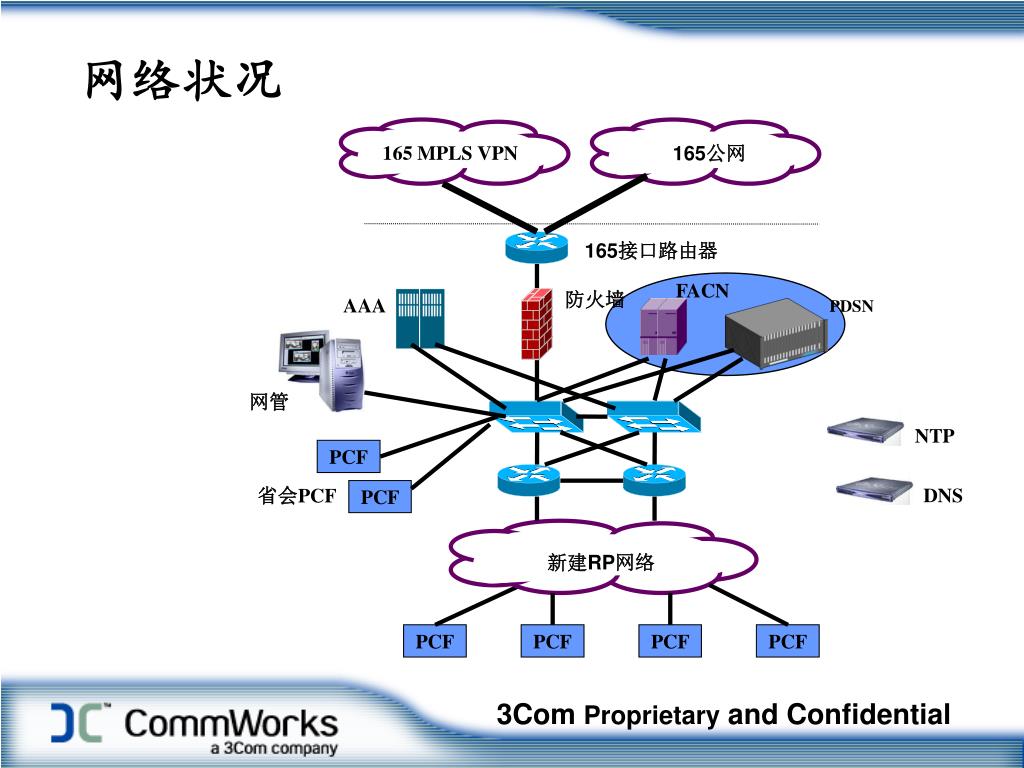

  3. 网络状况 165 MPLS VPN 165公网 165接口路由器 FACN 防火墙 AAA PDSN 网管 NTP PCF 省会PCF DNS PCF 新建RP网络 PCF PCF PCF PCF

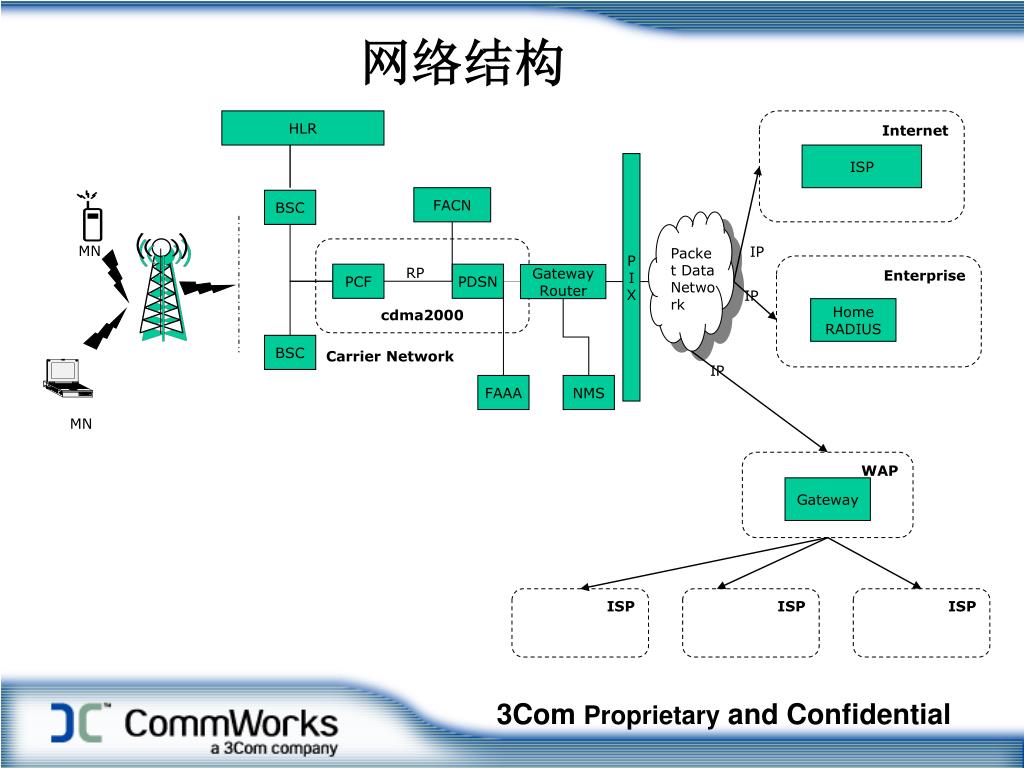

  4. 网络结构 HLR Internet ISP P I X FACN BSC Packet Data Network MN IP cdma2000 Enterprise RP PCF PDSN Gateway Router IP Home RADIUS BSC Carrier Network IP FAAA NMS MN WAP Gateway ISP ISP ISP

  5. HLR Internet P I X FACN BSC Packet Data Network Enterprise PCF PDSN Gateway Router BSC FAAA NMS WAP ISP

  6. PDSN系统组成 PDSN ---- Packet Data Serving Node FACN ---- Foreign Agent Control Node CEM ---- Common Element Manager

  7. PDSN 1、终结A接口信令 2、与用户建立PPP连接，使用户获得IP地址 3、收集并转发用户认证计费信息 4、把用户数据送到外部网络

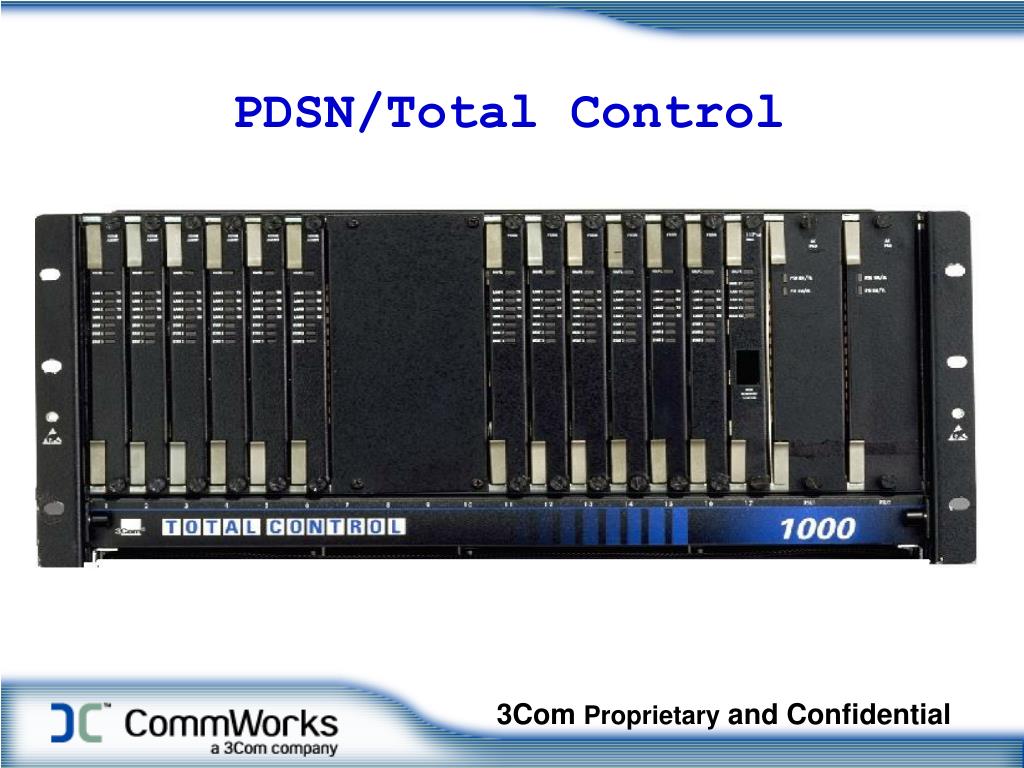

  8. PDSN/Total Control

  9. FACN FACN：Foreign Agent Control Node PDSN信令控制节点。 FACN可以将最多250个PDSN卡组成一个虚拟的PDSN组，整个PDSN组从PCF角度看是一个标准的“大” PDSN，这个“大” PDSN容量可以达到1,000,000个连接。 FACN是整个PDSN系统中的一个可选组件， 如果不选用，PDSN系统可以照常工作， 如果选用，PDSN系统可以提供很多其它功能。 硬件系统： Sun Fire V120 Server 操作系统： Solaris 8

  10. FACN的功能 1、收集PDSN工作情况 2、监控PDSN工作状态 3、选择、分配PDSN，实现PDSN负载控制

  11. PDSN/FACN • 选择FACN后，PDSN还能提供以下功能： • 智能PDSN选择，选择标准： • 同组 • 可用性 • 呼叫历史 • 负载 • PDSN异地资源共享 • PDSN容灾备份 • 支持PDSN备份组 • PDSN故障检测及隔离 • FACN本身可以冗余备份 硬件系统： Sun Fire V120 Server 操作系统： Solaris 8

  12. CEM的功能 1、监控PDSN系统 2、配置、管理PDSN系统 3、PDSN系统数据采集

  13. CEM CEM模拟面板显示界面： 硬件平台： Sun、Intel、HP 操作系统： Solaris、 Windows、 Unix、 Linux

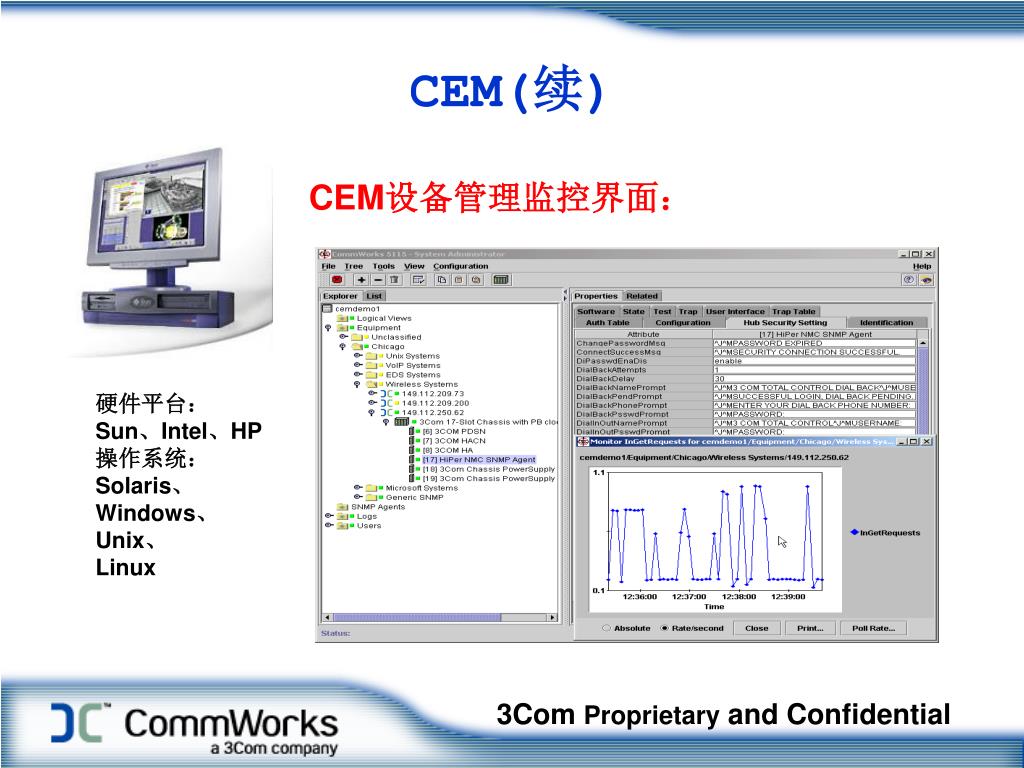

  14. CEM(续) CEM设备管理监控界面： 硬件平台： Sun、Intel、HP 操作系统： Solaris、 Windows、 Unix、 Linux

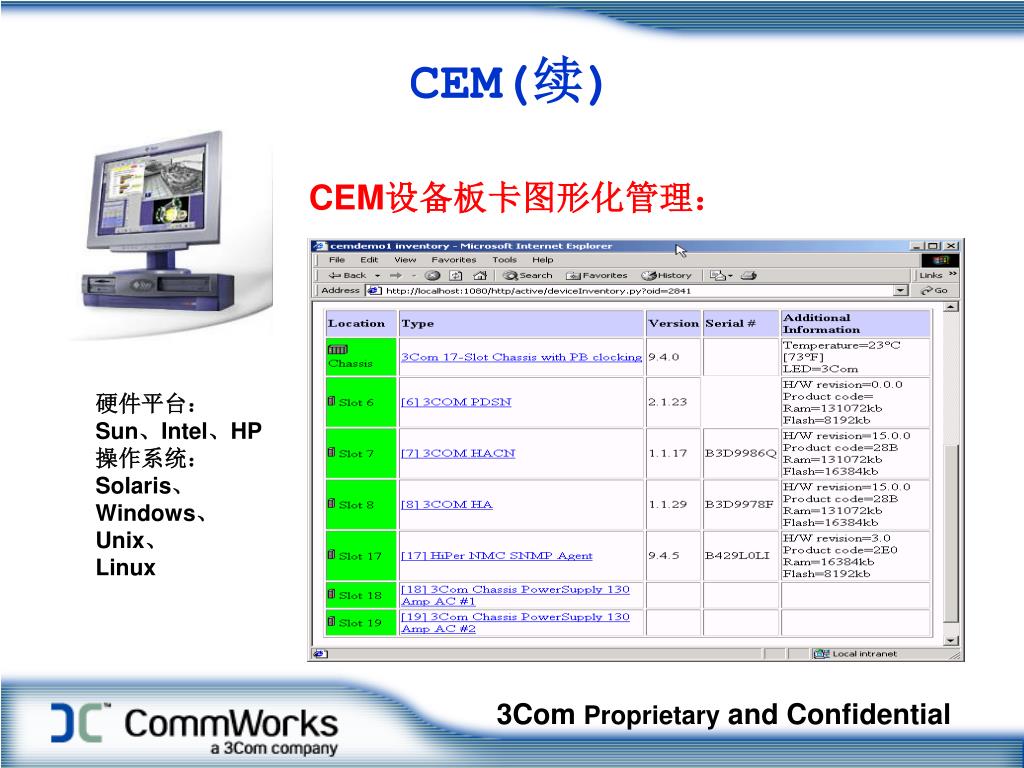

  15. CEM(续) CEM设备板卡图形化管理： 硬件平台： Sun、Intel、HP 操作系统： Solaris、 Windows、 Unix、 Linux

  16. Rest?

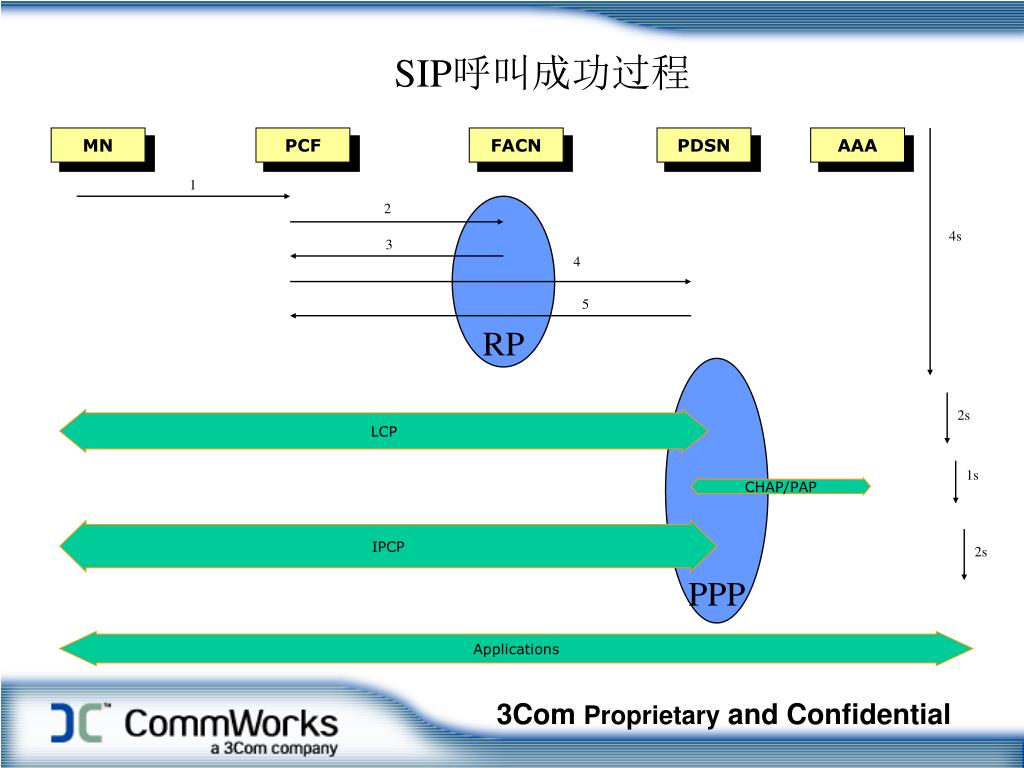

  17. SIP呼叫成功过程 MN PCF FACN PDSN AAA 1 2 RP 4s 3 4 5 PPP 2s LCP 1s CHAP/PAP IPCP 2s Applications

  18. 故障分析及处理 1、观察PDSN设备 2、是否为某一特定地区 3、是否为某一特定业务

  19. 故障分析及处理 1、RP过程是否建立 手段：Telnet或Console连接到PDSN 命令：Monitor Protocol • 标准：3GPP2 A.S0001 <==> IOS4.0 <==> IS2001 • 3GPP2 P.S0001-A <==> IS835

  20. 故障分析及处理 可能的原因： 1、无线侧 2、交换侧 3、网络侧 4、PDSN侧

  21. 故障分析及处理 2、PPP过程是否建立 手段：Telnet或Console连接到PDSN 命令：Monitor PPP 标准：RFC1334 RFC1570 RFC1962 RFC1994

  22. 故障分析及处理 可能的原因： 1、用户侧 2、网络侧（无线、固定） 3、AAA侧 4、PDSN侧

  23. 故障分析及处理 3、应用不正常 手段：Telnet或Console连接到PDSN 命令：Monitor PPP

  24. 故障分析及处理 可能的原因： 1、用户侧 2、网络侧（无线、固定） 3、AAA侧 4、PDSN侧 5、应用侧

  25. 三种武器 Ping -w -i -l Tracert Pathping

  26. Questions and Answers 上午8时44分24秒

  27. 谢 谢 陈晔 Chen_ye@commworks.com 324
