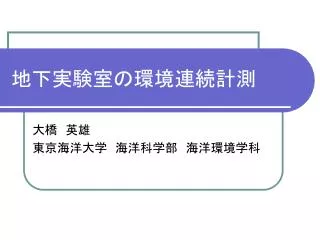

  1. 地下実験室の環境連続計測  大橋　英雄 東京海洋大学　海洋科学部　海洋環境学科

  2. 共同利用研究費の申請と採択状況 • 1999年度 • 申請額　１，３１５千円；採択額０千円、 　旅費??千円 • テーマの重要性は認められたが予算的裏付けなし。 • 2000年度 • 申請額１，３１５千円；採択額８５０千円、 　　旅費８０千円 • 微弱放射性測定施設の運用に関連し，ラドン濃度の計測が重要である。微弱放射性測定施設の共同利用を認める。 • 2001年度 • 申請額　３９７千円；採択額３５０千円、　　　　　　　　　　　 旅費３０千円 • 柏地下実験室の環境モニターの整備として実施してください。 • 2002年度 • 申請額　７０千円；採択額　７０千円、 旅費　１００千円 • 柏地下実験室の環境モニターの整備として実施してください。 • 2003年度 • 申請額　７００千円；採択額　６００千円 旅費　　１００千円 • 柏地下実験室の環境モニターの整備として実施してください。 • 2004年度 • 申請額　　　　　　；採択額　１６００千円　　　　　　　　　　　　　　　　　　　　　　　　　旅費　　１００千円 • 柏地下実験室の環境モニターの整備として実施してください。

  3. 環境モニターシステム • LANで操作（条件設定・データ取得）可能 • ラドン濃度（1時間間隔） • 温度・湿度（10分間隔） • 3台の検出器の重量（1時間間隔） • 新しい2台は温度上昇を検知してHVのOFFを行う • 古い１台はコンパレータ出力をINHIBIT制御装置に入力し、HVのOFFを行う。停電時対策もあり、解除はボタンを押すことでのみ可能 • ドアの開閉（1秒間隔） • 大気圧（１時間間隔）

  4. 環境モニターシステム • 昨年度の予算で購入したもの • MCA制御用PC • 今年度の予算で購入したもの • データバックアップ用HDD（４０GB) • データリカバリー用ソフトウェア • 環境モニター用PC • 停電時に電源が破壊された！

  5. 柏地下実験室環境モニターシステム系統図 Remote Internet PC Det01 MCA-1 Scale1 AIM-1 TCS7152-1 Det02 MCA-2 Scale2 ラドンモニター I/F 1 2 - - B AIM-2 B MCA-3 U Det03 U H HVPS H 温度・湿度計 TCS7152-2 Scale3 Alarm INHIBI T 大気圧計 TCS7152-3 Self-Hold AC100V INHIBIT Controller Private IP Global IP Reset PC2 停電時に破壊 環境モニター TCS7143 Global IP 酸素濃度計 PC1 Door ガンマ線 更新

  6. 停電とその後

  7. 産業医による指摘と対応策 • 地下実験室では液体窒素を利用しているので、酸欠になる可能性がある。 • ガスマスクを備えること。 • 考慮中 • 酸素濃度計を設置し、酸欠状態になったときに外部に知らせる手段が必要。 • 地下室に安全センター（？）に通知するための、押しボタンがあるのでこれを活用する。 • 酸素濃度計のアラーム接点と押しボタンのORを取れば可能。

  8. 産業医による指摘と対応策 • 監視カメラで酸素濃度計の表示部を撮影し、その映像を地下一階エレベーター入り口付近にモニターで、酸欠状態になっていないことを地下二階に下りる前に確認する。 • 酸素濃度計のアラームが出た際にメールでユーザーに通知するシステムも考慮したい。

  9. まとめ • ２００２年の稼動以来、２年半に渡り　ほぼ連続測定 • 測定中断の原因 • 誤操作 • 習熟により解決 • IPアドレスの競合 • プライベートネットワークに変更して解決 • 停電後のトラブル • １１月の停電でPCが壊れ、急遽新しいPCを購入したが、さまざまな原因が複合していまだに完全復旧には至っていない。

  10. 柏における中性子フラックス測定 • 金の薄板（１６ｇ）を５F控え室、１F実験室、地下実験室に３ヶ月ほど放置 • カドミウム板で挟んで、地上を金沢まで搬送 • ゲルマニウムガンマ線測定器によりスペクトル測定

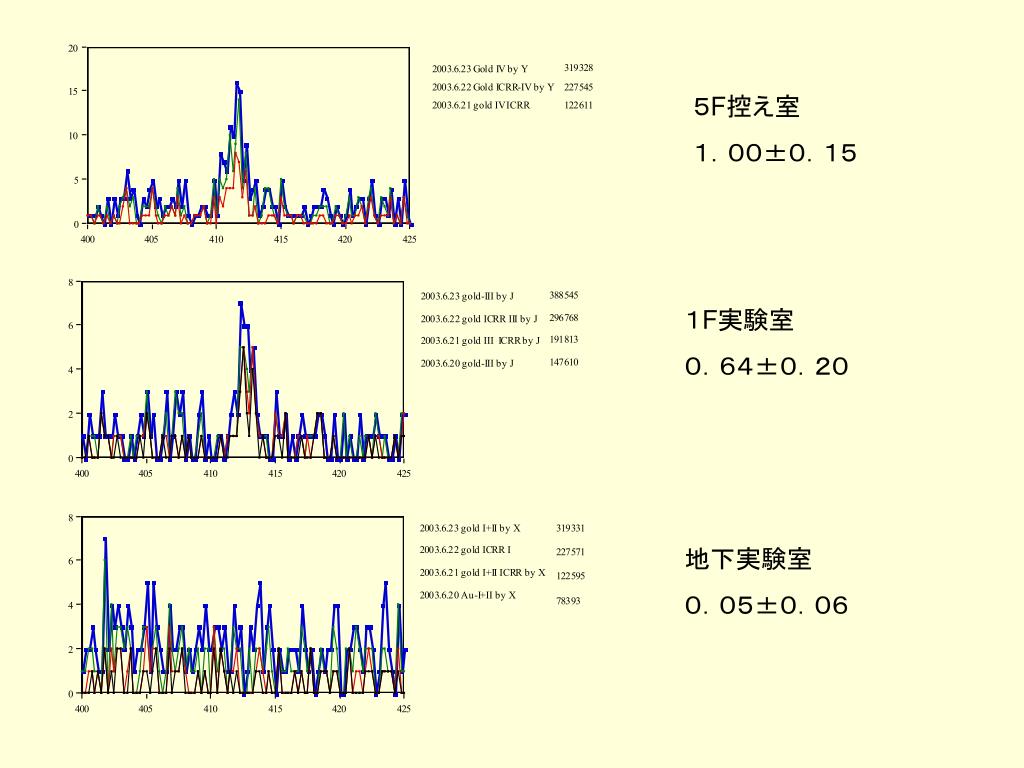

  11. ５F控え室 １．００±０．１５ １F実験室 ０．６４±０．２０ 地下実験室 ０．０５±０．０６

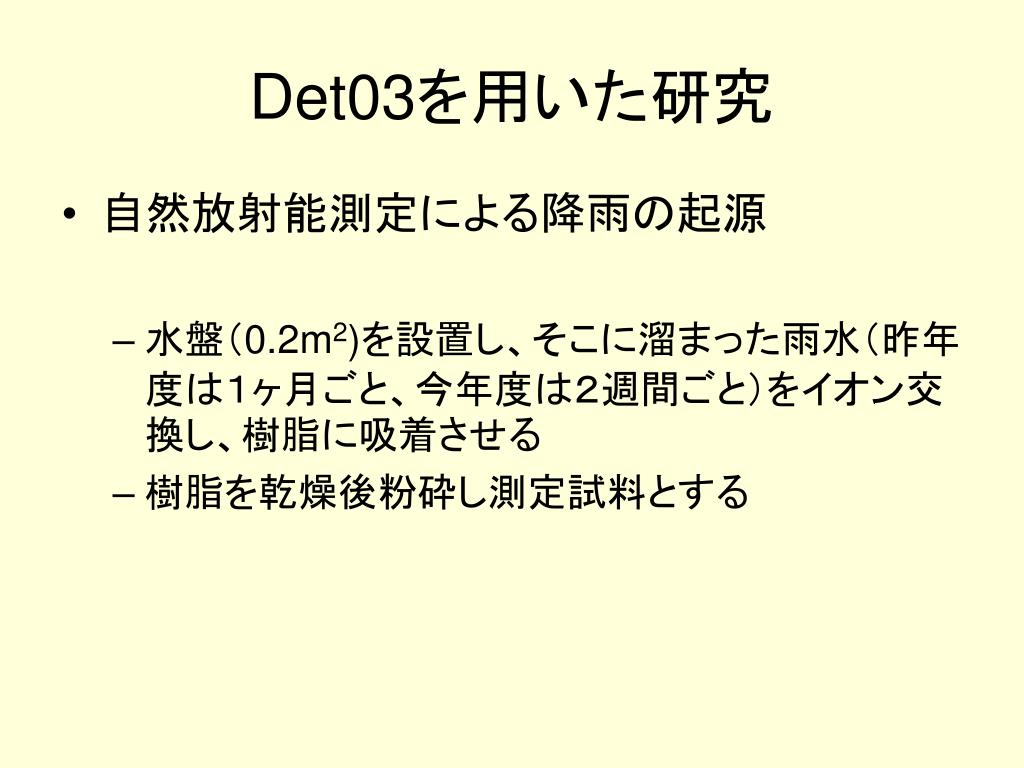

  12. Det03を用いた研究 • 自然放射能測定による降雨の起源 • 水盤（0.2m2)を設置し、そこに溜まった雨水（昨年度は１ヶ月ごと、今年度は２週間ごと）をイオン交換し、樹脂に吸着させる • 樹脂を乾燥後粉砕し測定試料とする

  13. Det03を用いた研究 • 自然放射能測定による降雨の起源 • 水盤（0.2m2)を設置し、そこに溜まった雨水（昨年度は１ヶ月ごと、今年度は２週間ごと）をイオン交換し、樹脂に吸着させる • 樹脂を乾燥後粉砕し測定試料とする
