２９ . １ 投影 （ 2 ）

２９ . １ 投影 （ 2 ）. 回顾. 平行投影与中心投影的区别与联系. 物体与投影面平行时的投影. 例 画出如图摆放的正方体在投影面 P 上的正投影。 （ 1 ）正方体的 一个面 ABCD 平行于投影面 P ； （ 2 ）正方体的 一个面 ABCD 倾斜于投影面 P ， 上底面 ADEF 垂直于投影面 P, 并且对角线 AE 垂直于投影面 P. F *. A *. D *. A*. D *. C *. B*. C *. G*. B *. E. D. A. D. F. A. H. P. G. P. B. C.

nedra
Download Presentation

２９ . １ 投影 （ 2 ）

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. ２９.１ 投影（2）

  2. 回顾 平行投影与中心投影的区别与联系 物体与投影面平行时的投影

  3. 例 画出如图摆放的正方体在投影面P上的正投影。 （1）正方体的一个面ABCD平行于投影面P； （2）正方体的一个面ABCD倾斜于投影面P，上底面ADEF垂直于投影面P,并且对角线AE垂直于投影面P. F* A* D* A* D* C* B* C* G* B* E D A D F A H P G P B C C B 图1 图2 物体正投影的形状、大小与它相对于投影面的位置有关.

  4. 例 画出如图摆放的正方体在投影面P上的正投影。 （1）正方体的一个面ABCD平行于投影面P； （2）正方体的一个面ABCD倾斜于投影面P，上底面ADEF垂直于投影面P,并且对角线AE垂直于投影面P. 分析：（1）当正方体在如图（1）的位置时，正方体的一个面ABCD及与其相对的另一面与投影面平行，这两个面的正投影 是与正方体的一个面的形状、大小完全相同 的正方形 A‵B‵C‵D‵。正方形 A‵B‵C‵D‵的 四条边分别是正方形其余四个面（这些面垂直于投影面）的投影，因此，正方体的正投影是一个正方形。 解：（1）如图（1），正方体的正投影为正方形A‵B‵C‵D‵，它与正方体的一个面是全等关系。 A* D* ‵ C* B* D A P B C 图1

  5. 例 画出如图摆放的正方体在投影面P上的正投影。 （1）正方体的一个面ABCD平行于投影面P； （2）正方体的一个面ABCD倾斜于投影面P，上底面ADEF垂直于投影面P,并且对角线AE垂直于投影面P. 分析：（2）当正方体的一个面在如图（2）的位置时，它的面ABCD 和面ABGF倾斜于投影面，它们的投影分别是矩形 A‵B‵C‵D‵和A‵B‵G‵F‵；正方体其余两个侧面的投影也分别是上述矩形 ； 上、下底面的投影分别是线段D‵F‵和 C‵G‵，因此，正方体的投影是矩形F‵G‵C‵D‵，其中线段A‵B‵把矩形一分为二。 F* A* D* C* G* B* E D F A H P G C 图2 B 解：如图（2）正方体的正投影为矩形F‵G‵C‵D‵，，这个矩形的长等于正方体的底面对角线长，矩形的宽等于正方体的棱长，矩形上、下两边中点连线A‵B‵是正方体的侧棱AB及它所对的另一条侧棱HE的投影。

  6. 灯光与影子 议一议 1、下面两幅图分别是两棵小树在同一时刻的影子.你能判断出哪幅图是灯光下形成的，哪幅图是太阳光下形成的吗？

  7. 与一盏路灯相对,有一玻璃幕墙,幕墙前面的地上有一盆花和一棵树.晚上,幕墙反射路灯灯光形成了那盆花的影子,树影是路灯灯光形成的。你能确定此时路灯光源的位置吗？与一盏路灯相对,有一玻璃幕墙,幕墙前面的地上有一盆花和一棵树.晚上,幕墙反射路灯灯光形成了那盆花的影子,树影是路灯灯光形成的。你能确定此时路灯光源的位置吗？ P

  8. （1）地面上直立一根标杆AB如图，杆长为2cm。 ①当阳光垂直照射地面时，标杆在地面上的投影 是什么图形？ ②当阳光与地面的倾斜角为60°时，标杆在地面 上的投影是什么图形？并画出投影示意图； （2）地面上直立一根标杆AB如图，杆长为1cm, 左上方有一小灯泡作出标杆的影子,如果标杆向右 移动影子会如何变化? 点 线段MN如图 M N

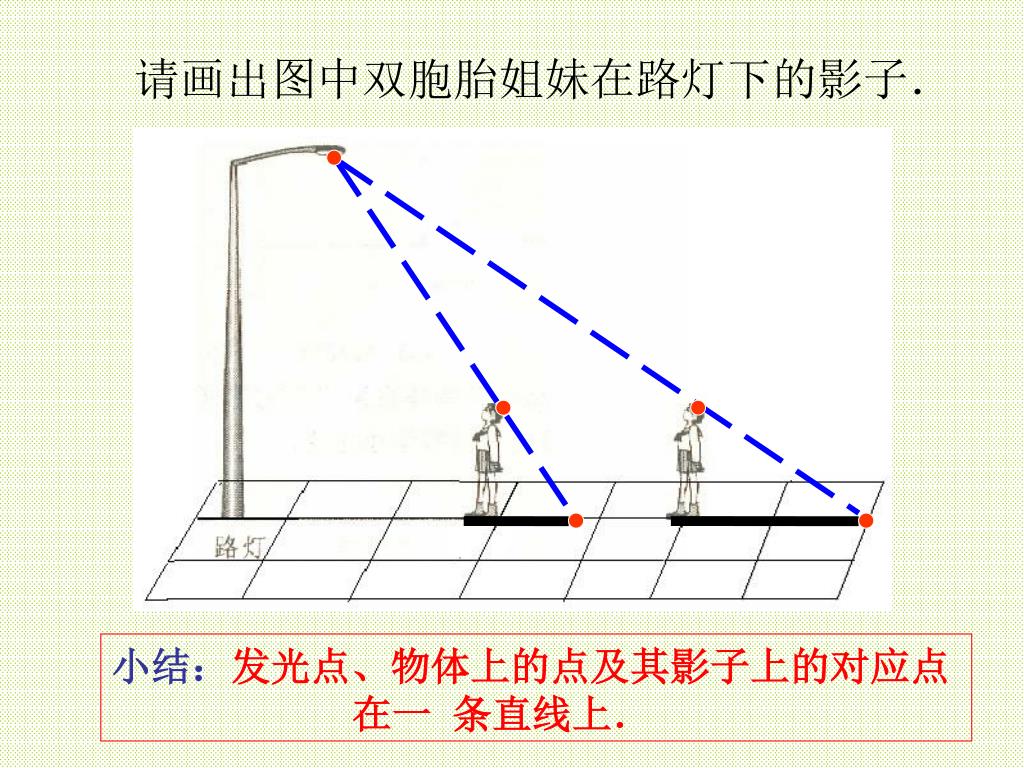

  9. 请画出图中双胞胎姐妹在路灯下的影子． 小结：发光点、物体上的点及其影子上的对应点 在一 条直线上．

  10. 课堂小结 我们这节课学习了什么知识？ •物体在光线的照射下,会在地面或墙壁上留下它的影子,这就是投影. •太阳光线可以看成平行光线,像这样的光线所形成的投影称为平行投影 •物体在太阳光下形成的影子随着物体与投影面的位置关系的改变而改变，当小棒、三角形等纸片与投影面平行时，它们的影子的大小和形状与原物全等.
