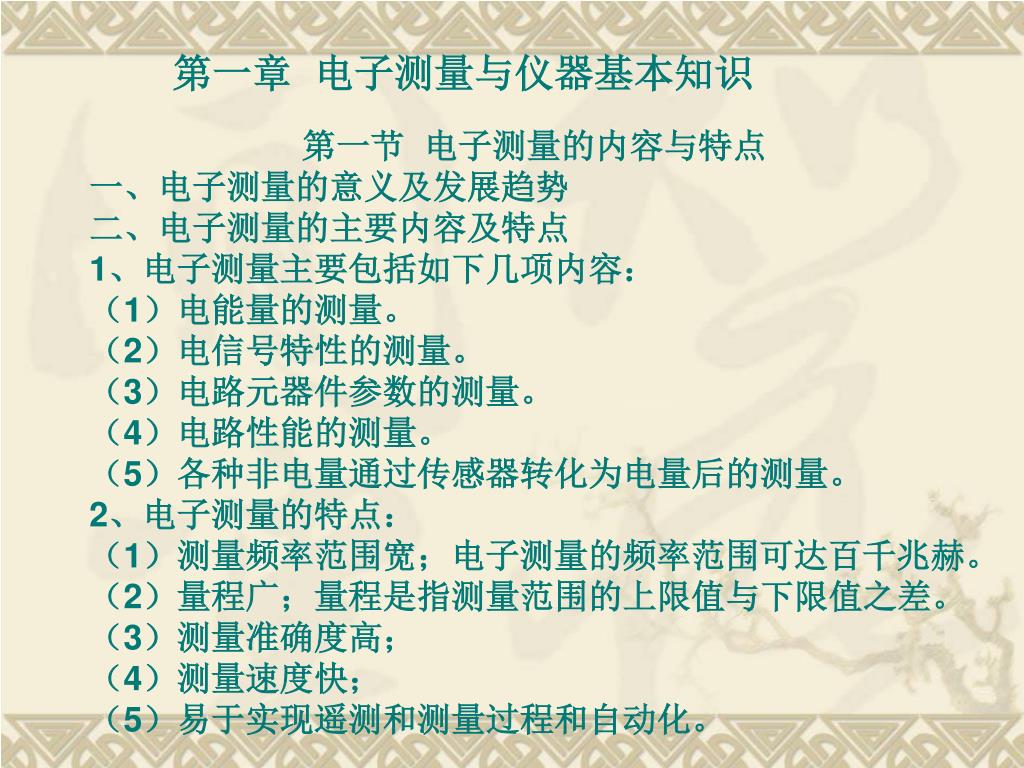

第一章电子测量与仪器基本知识 第一节电子测量的内容与特点一、电子测量的意义及发展趋势二、电子测量的主要内容及特点 1、电子测量主要包括如下几项内容：（1）电能量的测量。（2）电信号特性的测量。（3）电路元器件参数的测量。（4）电路性能的测量。（5）各种非电量通过传感器转化为电量后的测量。 2、电子测量的特点：（1）测量频率范围宽；电子测量的频率范围可达百千兆赫。（2）量程广；量程是指测量范围的上限值与下限值之差。（3）测量准确度高；（4）测量速度快；（5）易于实现遥测和测量过程和自动化。

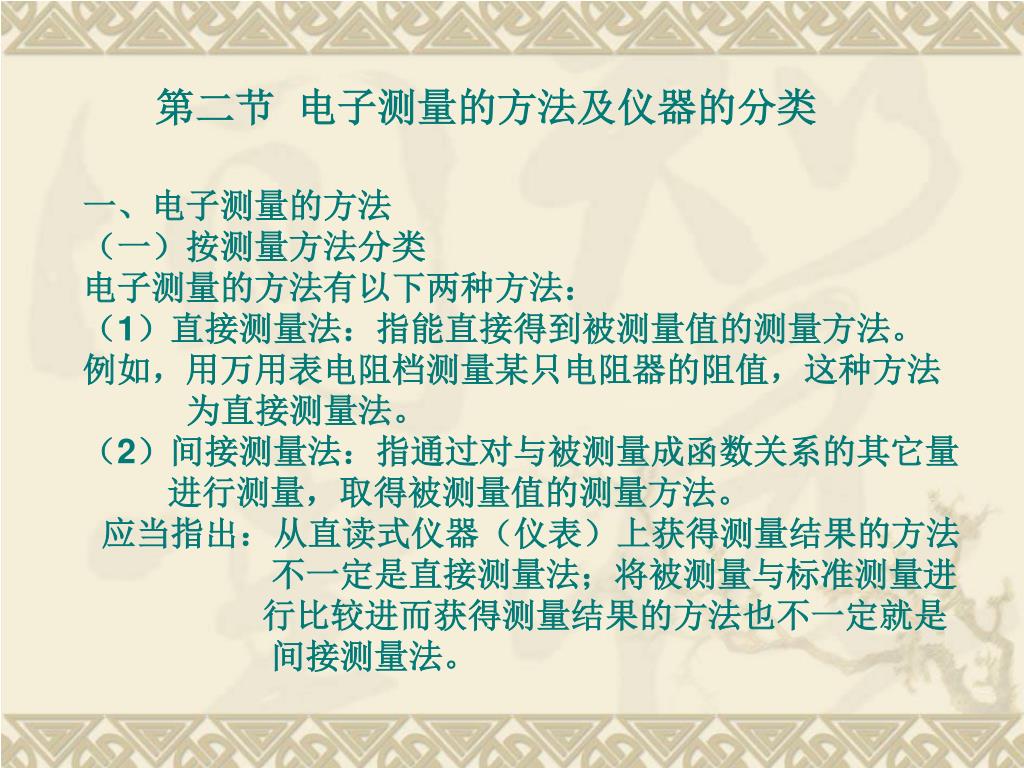

第二节电子测量的方法及仪器的分类 一、电子测量的方法（一）按测量方法分类电子测量的方法有以下两种方法：（1）直接测量法：指能直接得到被测量值的测量方法。例如，用万用表电阻档测量某只电阻器的阻值，这种方法为直接测量法。（2）间接测量法：指通过对与被测量成函数关系的其它量进行测量，取得被测量值的测量方法。应当指出：从直读式仪器（仪表）上获得测量结果的方法不一定是直接测量法；将被测量与标准测量进行比较进而获得测量结果的方法也不一定就是间接测量法。

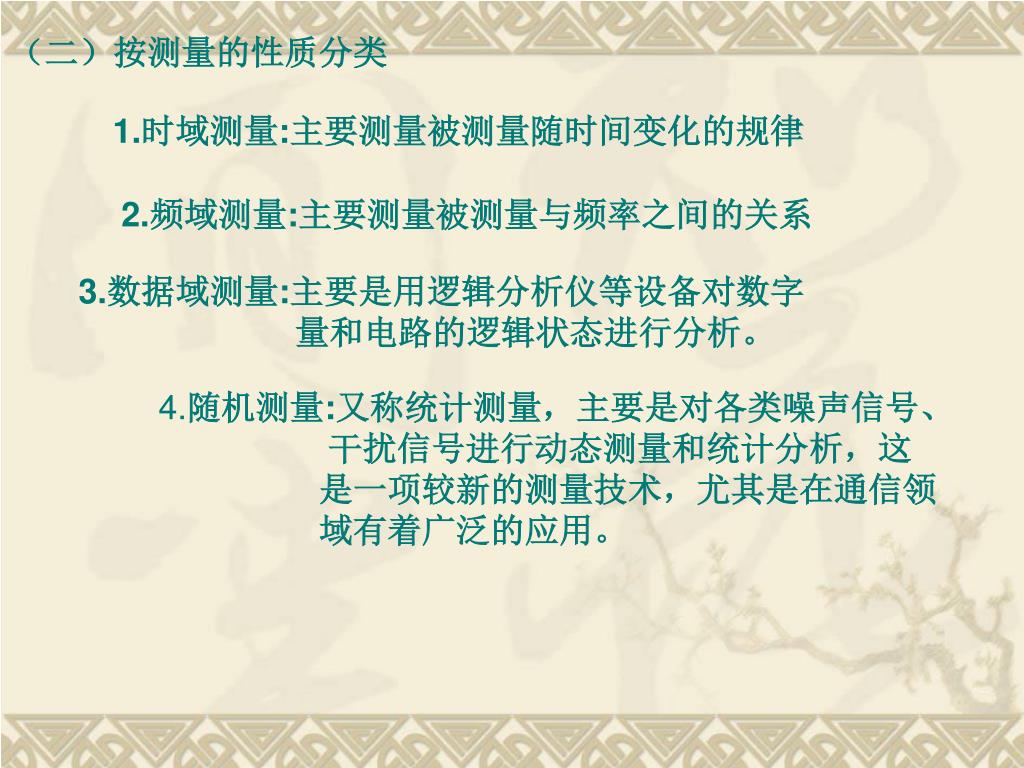

（二）按测量的性质分类 1.时域测量:主要测量被测量随时间变化的规律 2.频域测量:主要测量被测量与频率之间的关系 3.数据域测量:主要是用逻辑分析仪等设备对数字量和电路的逻辑状态进行分析。 4.随机测量:又称统计测量，主要是对各类噪声信号、干扰信号进行动态测量和统计分析，这是一项较新的测量技术，尤其是在通信领域有着广泛的应用。

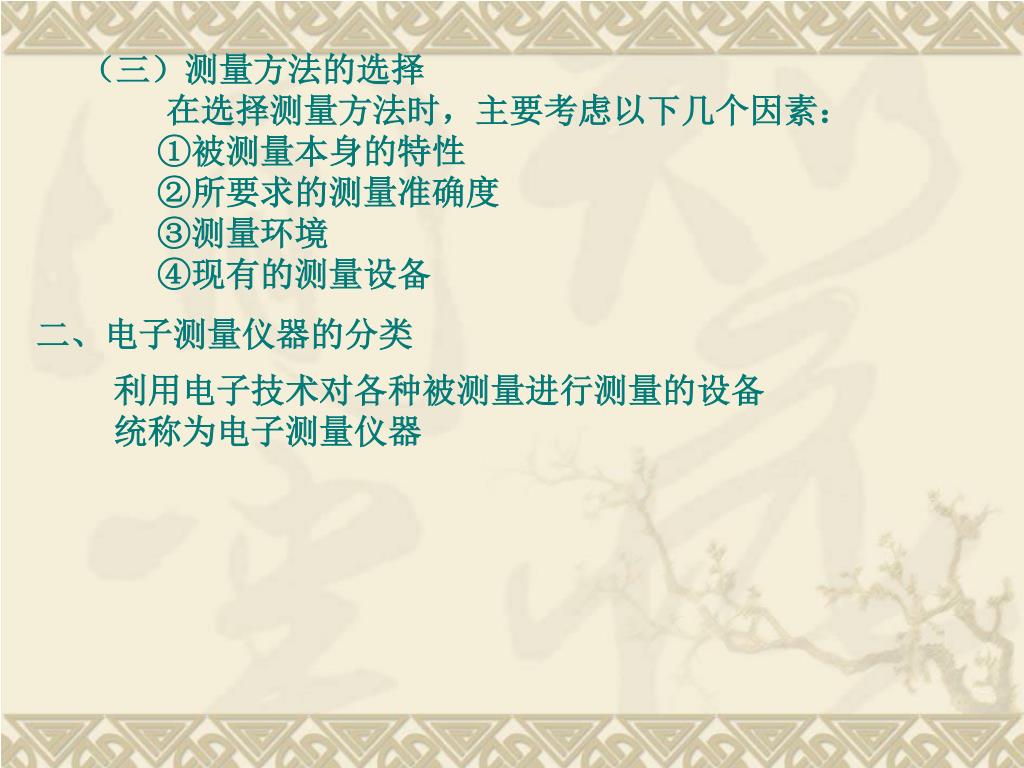

（三）测量方法的选择 在选择测量方法时，主要考虑以下几个因素： ①被测量本身的特性 ②所要求的测量准确度 ③测量环境 ④现有的测量设备二、电子测量仪器的分类利用电子技术对各种被测量进行测量的设备统称为电子测量仪器

第三节测量误差及处理 1.真值：指的就是一个物理量在一定的时间和环境条件下，被测量所呈现的客观大小或真实数值。真值只是一个理想的概念、误差总是不可避免的 2.实际值：指的是在每一级误差测量和比较中，都是以上一级标准所体现的值当作准确无误的值。实际测量中，常用高一级标准仪器的示值来代替真值，通常称为实际值也叫做相对真值。 3.标称值：指的是测量器具上标定的数值、标称值并不一定等于它的真值或实际值 4.示值：指的是由测量器具指示的被测量的量值，也称测量器具的测量值，它包括数值和单位。

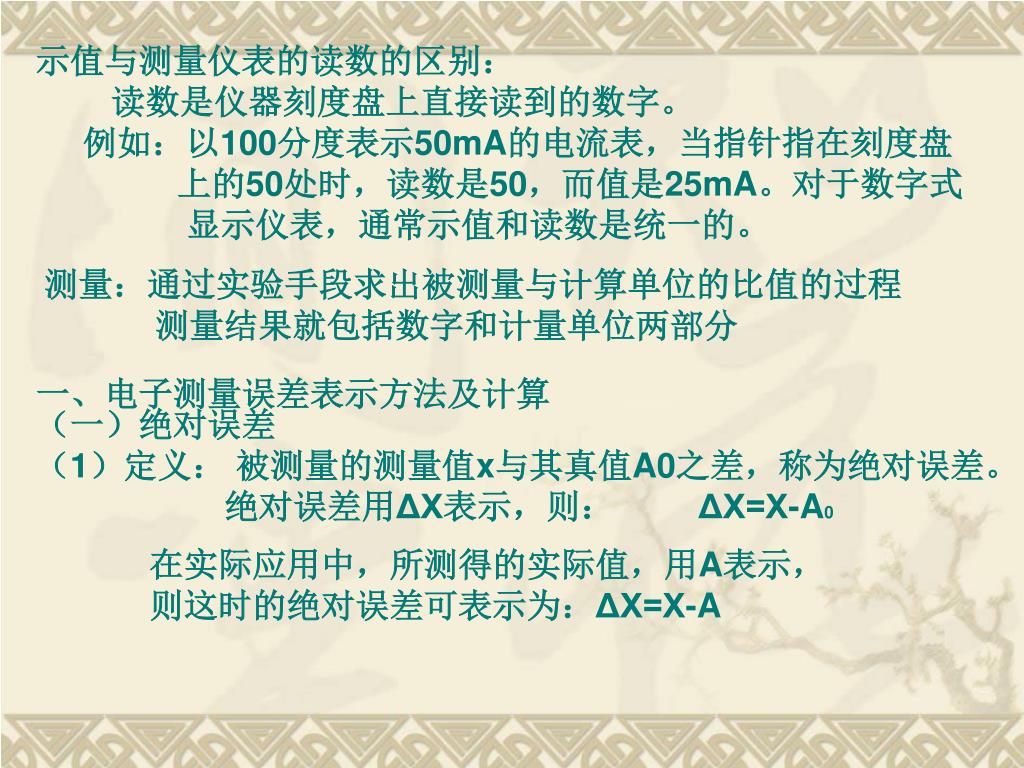

示值与测量仪表的读数的区别： 读数是仪器刻度盘上直接读到的数字。例如：以100分度表示50mA的电流表，当指针指在刻度盘上的50处时，读数是50，而值是25mA。对于数字式显示仪表，通常示值和读数是统一的。测量：通过实验手段求出被测量与计算单位的比值的过程测量结果就包括数字和计量单位两部分一、电子测量误差表示方法及计算（一）绝对误差（1）定义：被测量的测量值x与其真值A0之差，称为绝对误差。绝对误差用ΔX表示，则： ΔX=X-A0 在实际应用中，所测得的实际值，用A表示，则这时的绝对误差可表示为：ΔX=X-A

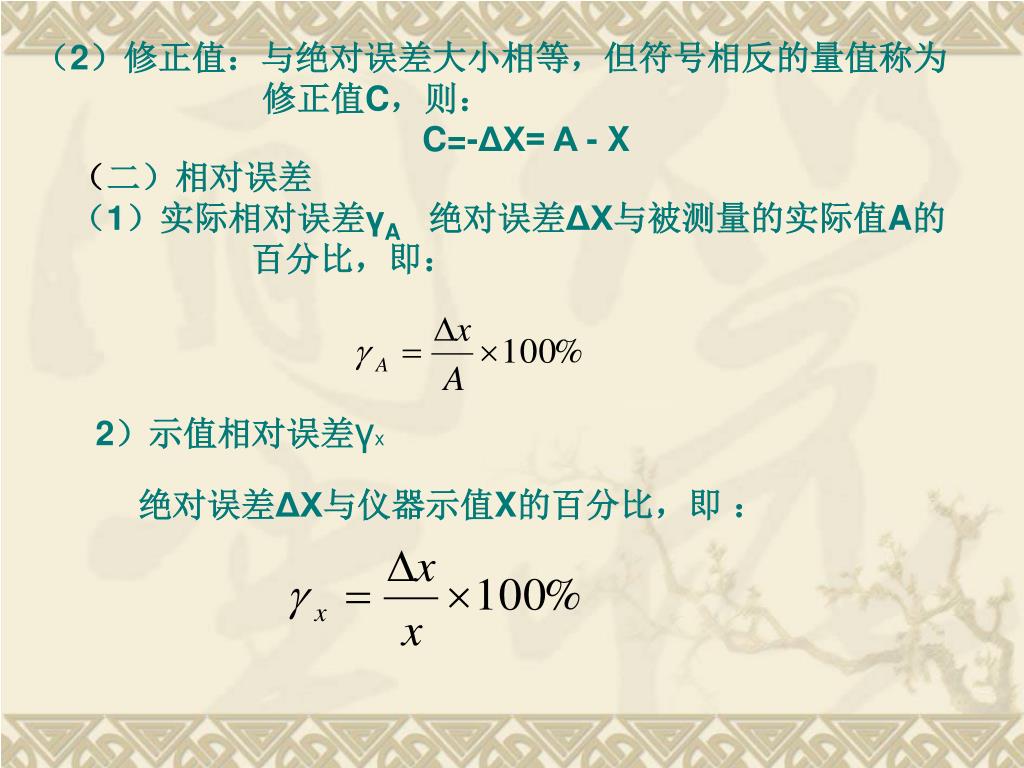

（2）修正值：与绝对误差大小相等，但符号相反的量值称为（2）修正值：与绝对误差大小相等，但符号相反的量值称为修正值C，则： C=-ΔX= A - X （二）相对误差（1）实际相对误差γA绝对误差ΔX与被测量的实际值A的百分比，即： 2）示值相对误差γx 绝对误差ΔX与仪器示值X的百分比，即：

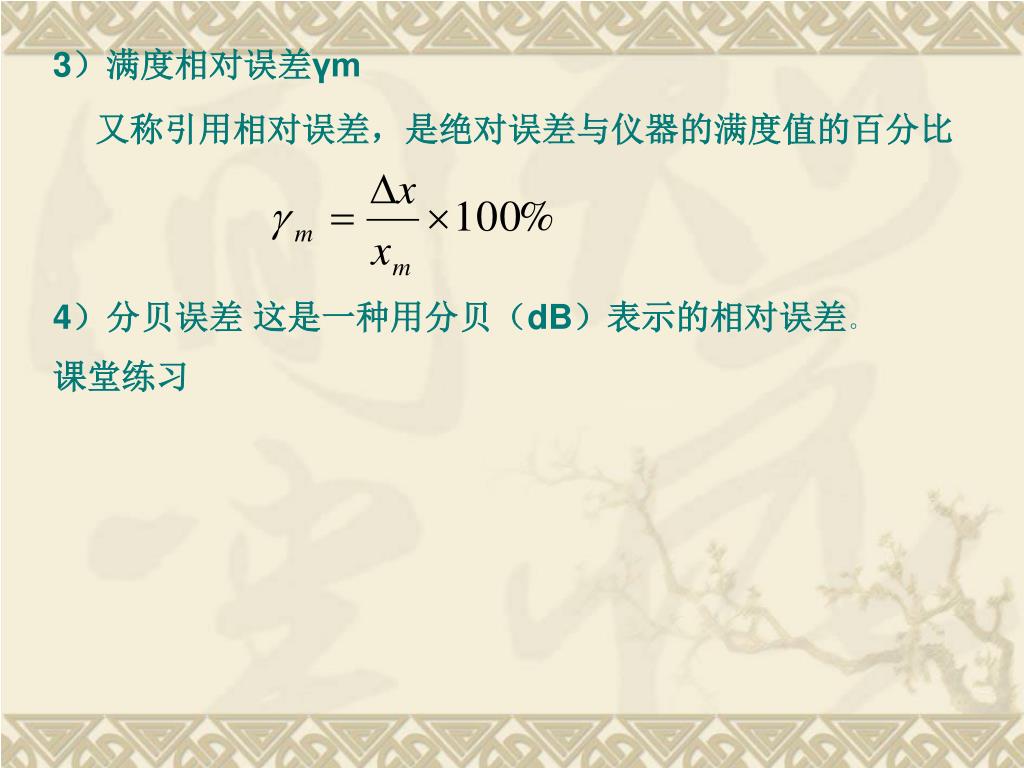

3）满度相对误差γm 又称引用相对误差，是绝对误差与仪器的满度值的百分比 4）分贝误差这是一种用分贝（dB）表示的相对误差。课堂练习

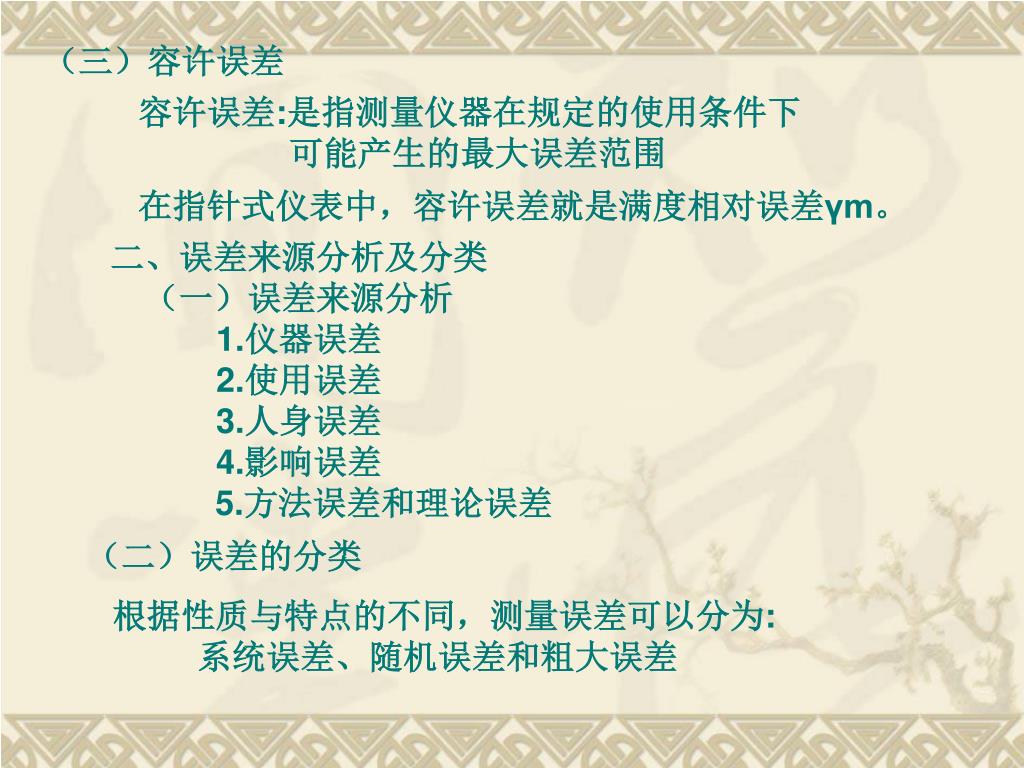

（三）容许误差 容许误差:是指测量仪器在规定的使用条件下可能产生的最大误差范围在指针式仪表中，容许误差就是满度相对误差γm。二、误差来源分析及分类（一）误差来源分析 1.仪器误差 2.使用误差 3.人身误差 4.影响误差 5.方法误差和理论误差（二）误差的分类根据性质与特点的不同，测量误差可以分为: 系统误差、随机误差和粗大误差

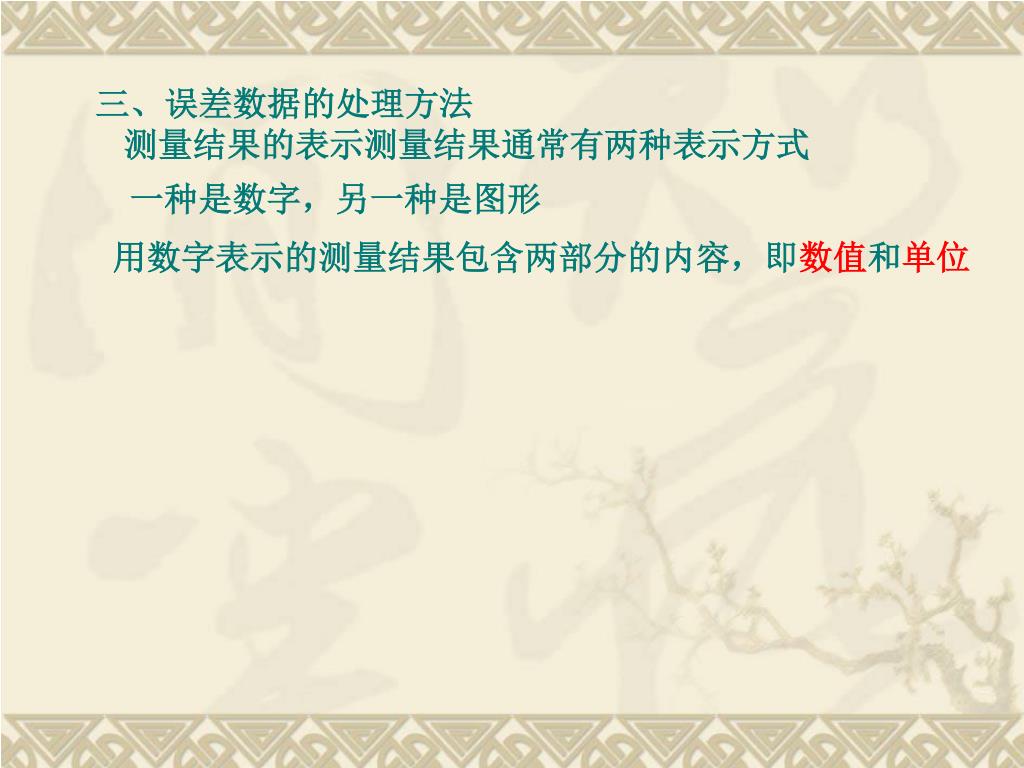

三、误差数据的处理方法 测量结果的表示测量结果通常有两种表示方式一种是数字，另一种是图形用数字表示的测量结果包含两部分的内容，即数值和单位
