ベクトル の たし算 (合成 )

ベクトル の たし算 (合成 ). a + b. C =. b. a. ベクトルは 持ち運び自由. これは どう 合成 する ?. 頭へ ↓ 引く. a + b. C =. b. 頭と 尻尾 を ↓ くっつけ . a. 尻尾 ↑ から. b. もうひとつ たし算. a + b. 頭へ ↓ 引く. C =. b. 尻尾 ↑ から. a. 頭と 尻尾 を ↑ くっつけ . ベクトルの引き算は 逆にしてたす. a. C - b = C +( - b )=. C. そもそも C = a + b だった. -b. b.

neal
Download Presentation

ベクトル の たし算 (合成 )

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

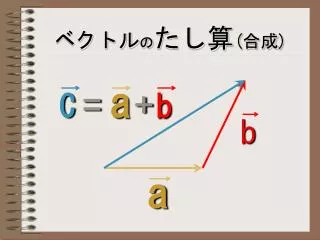

  1. ベクトルのたし算(合成) a+b C= b a

  2. ベクトルは持ち運び自由 これはどう合成する? 頭へ↓引く a+b C= b 頭と尻尾を↓くっつけ a 尻尾↑から b

  3. もうひとつたし算 a+b 頭へ↓引く C= b 尻尾↑から a 頭と尻尾を↑くっつけ

  4. ベクトルの引き算は逆にしてたす a C-b= C+(-b)= C そもそも C = a+ b だった -b b b a

  5. 力のモーメントは 力 ×腕の長さ

  6. 力の作用線と 腕の長さは 最短距離 回転軸との 回転軸 × 力の作用線

  7. つりあいの条件 すべての力の合力＝０ 右まわりモーメント ＝左まわりモーメント （力のモーメントの和＝０）

  8. × 左まわりモーメント 右まわりモーメント 重心

  9. × 重心 全体のモーメント それぞれのモーメントの和

  10. 注目物体に 接触していないのに 働く 力のいろいろ ジューの力 （重力、万有引力、電気力、磁気力.….） 接触している所で 働く ナデコツの力 （張力、垂直抗力、摩擦力.….） ☆注目物体毎に別の色を使う .…. ☆作用・反作用は対で現れ、向きが反対

  11. 力のつりあい ２つの図を別々に 書くのが大切

  12. 力のつりあい ２つの図を別々に 書くのが大切

  13. 摩擦のない壁に立てかけた滑る直前の板 合力は０ × 床は摩擦あり ←力のつりあいの式 ↓モーメントのつりあいの式
