Presentation Transcript

  1. 施耐德电涌保护器 Schneider SPD市场部 王文韬 13701854968 021-24012808

  2. 电涌保护器在低压配电系统中的应用 1＃变压器 2＃变压器 Intranet Internet 信息中心 BUS 公用电 楼内配电间 变电站

  3. ？ 为什么要使用电涌保护器 • 稳态过电压或者过电流 • 暂态过电压 • 瞬态过电压

  4. ？ 为什么要使用电涌保护器 瞬态过程 稳态过程 测试点 U/I 暂态过程 放电能力 T 1/2ms 5-10ms 200ms 5s

  5. 雷电侵入途径 1:直击2:感应3:反击

  6. SPD Product Roadmap 2006/7 100Ka New ST Leidian Class I New EA9L Jan 2006 Feb 2005 Feb 2005 Apr 2005 Sep 2005 Apr 2006 Sep 2006 Jun 2006 Jun 2006 Apr 2006 Dec 2006 WD? Leidian 2 Paralog Leigong II & III Lea 2 Leixing 2

  7. 2006/7/8 Product Roadmap Leixin Paralog Leigong II & III Leidian 2 Lea 2 2006 2007 / 8 WD Oil & Gas Super SP SPB Lea 3

  8. 2007 SPD产品汇总 电源类 PRF1放电间隙式电涌保护器 PRD 可更换式电涌保护器 ST固定式电涌保护器 NEW NEW PR可更换式电涌保护器 EA9L固定式电涌保护器 PL速装式电涌保护器 电信类 NEW NEW 即将推出 即将推出 PS OEM电涌保护器 SE信号类电涌保护器 PT可更换式电涌保护器 LY防雷箱

  9. 新 新 梅兰日兰电涌保护器 PRD系列 ST系列 PRF1 系列 SE系列 • 100KA放电电流 • 多重报警指示 • 残压可达0.9KV • 外观与 C65一致

  10. 施耐德电涌保护器 PRF1 新旧PRF1 产品对比: • 老的PRF1的产品只有1个offer,新系列有10个 • 老的PRF1Up为4KV ,新PRF1Up为1.5KV,最低为0.9KV,能直接用于保护末端精密设备,且省掉协调电感 • 保护水平:Up:1.5/0.9KV • 最大冲击电流(10/350us): 100/60/50/35KA • 最大持续运行电压Uc: 260/440V • 电量Q:17.5/25/30/50/100 • 单位能量:<1M J/Q • 响应时间:<100ns • 符合标准:IEC61643-11/I级分类实验 2005年2月推出

  11. 特殊的能量配合原理及应用

  12. 施耐德电涌保护器 PR系列 PRD • 保护水平Up:1.0/1.2/1.5/2.0KV • 最大放电电流Imax(8/20us): 100/65/40/20/10KA • 标称放电电流In(8/20us): 35/20/10/5KA • 最大持续运行电压Uc:340V • 符合标准:IEC61643-11/II级分类实验 • 保护水平Up:1.2/1.8KV • 最大放电电流Imax(8/20us): 100/65/40/15/8KA • 标称放电电流In(8/20us): 30/15/5KA • 最大持续运行电压 Uc:275/440V • 符合标准:IEC61643-11/II级分类实验 2007年2月推出 2005年2月推出 Uc 440V特别适用一些电网波动大以及雷击风险高、环境恶劣的场所

  13. 新 PRD系列 PR • 电压限制型，8/20µs 波形 • 最大放电电流：100/65/40/15/8kA 65/40/20/10kA • 标称放电电流：30/20/15/5/2kA 35/20/10/5kA • 电压保护水平：1.8/1.8/1.8/1.8/1.2kV 2.0/1.5/1.2/1.0kV • 工作环境温度：-25oC - +60oC • Uc：340V • 工作状态指示 2007年2月1日

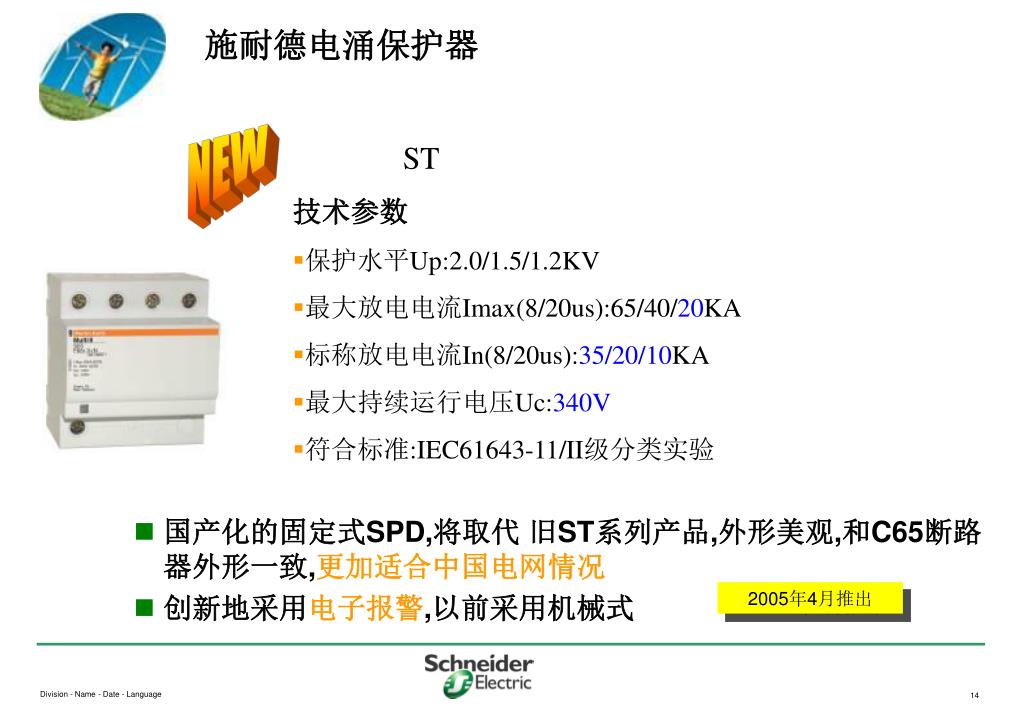

  14. 施耐德电涌保护器 NEW ST • 技术参数 • 保护水平Up:2.0/1.5/1.2KV • 最大放电电流Imax(8/20us):65/40/20KA • 标称放电电流In(8/20us):35/20/10KA • 最大持续运行电压Uc:340V • 符合标准:IEC61643-11/II级分类实验 • 国产化的固定式SPD,将取代 旧ST系列产品,外形美观,和C65断路器外形一致,更加适合中国电网情况 • 创新地采用电子报警,以前采用机械式 2005年4月推出

  15. EA9L电涌保护器 • EA9L电涌保护器 • 最大放电电流：65/40/20KA（8/20s） • 极数：1P＋N，3P＋N • 可靠性好，电压保护水平低 • 电压保护水平：2.0/1.5/1.2KV • 最大持续运行电压：340V AC • 具有工作状态指示灯 正常工作：绿色 已经损坏：红色 • 符合国标GB18802.1/IEC61643.1

  16. PL速装式电涌保护器 • 集断路器与电涌保护器为一体 • SPD 保护类别 Type 2 • 最大持续工作电压 Uc = 320V • 标称放电电流 In = 5kA (L/N) • 最大放电电流 Imax =10 kA (L/N) • 电压保护水平 Up < 1500 V • 符合标准 • IEC61643－1 • GB18802.1 • GB50343 已开始销售 ！！！

  17. 电信行业用电涌保护器 PS OEM电涌保护器 • 额定电压：230/400V • 最大可持续运行电压: 385V~ • 最大放电电流：65，40，20 kA • 标称放电电流：35, 20, 10 kA • 电压保护水平：2.0, 1.5, 1.2 kV • 极数：1P+N，3P+N • YD12351 信息产业部标准 SE信号类电涌保护器 • BNC型接口保护视频监控系统 • RJ11型用于DDN专线, 传真机, MODEM等设备 • RJ45型用于保护网络交换设备 • 双绞线型用于RS485/422, 工业传感器, 电流环, 工业数据控制系统 已开始销售 ！！！

  18. 电信行业用电涌保护器 PT可更换式电涌保护器 • 额定电压：230/400V • 最大可持续运行电压: 385V~ • 最大放电电流：65，40，20 kA • 标称放电电流：35, 20, 10 kA • 电压保护水平：2.0, 1.5, 1.2 kV • 极数：1P+N，3P+N • YD12351 信息产业部标准 LY防雷箱 • 额定电压：230/400V • 最大可持续运行电压: 340,385V~ • 最大放电电流：100， 65，40，20 kA • 标称放电电流：100, 40, 20, 10 kA • 电压保护水平：2.5, 2.0, 1.5, 1.2 kV • 极数：1, 2, 3, 4P, 1P+N，3P+N • YD12351 信息产业部标准 即将推出 ！！！

  19. 梅兰日兰电涌保护器的特点 • 电压限制型和电流开关型产品 • 放电电流大，电压保护水平好 • 故障指示窗口，远程报警节点 • 产品类型 • 可更换式 • 固定式 • 全系列导轨式安装

  20. 施耐德电涌保护器 图纸标注方式 (Combi)PRF1（Master) 3P+N 440V 型号： 放电间隙PRF1 Combi组合式 Master高级 极数： 1P，1P+N 3P，3P+N 最大可持续运行电压260V，440V

  21. 施耐德电涌保护器 图纸标注方式 最大可持续运行电压： 340V 最大放电电流： 65kA，40kA 20kA ST 65 (G) r 3P 340V r远程指示触点 G中对地模块 型号： 固定式ST 极数： 1P，1P+N 3P，3P+N

  22. 施耐德电涌保护器 图纸标注方式 最大放电电流： 100kA，65kA，40kA，15kA，8KA 最大可持续运行电压： 275V，440V 辅件： 远程指示模块 PRD 65 r 3P 275V + EM/RM 型号： 可更换式PRD 远程指示触点 极数： 1P，1P+N 3P，3P+N

  23. 施耐德电涌保护器 图纸标注方式 最大放电电流： 100kA，65kA，40kA，20kA，10KA 最大可持续运行电压： 340V，440V PR 65 r 3P 340V 型号： 可更换式PR 远程指示触点 极数： 1P，2P，1P+N 3P，4P，3P+N

  24. 施耐德电涌保护器选择及应用方案 后备断路器的选择! • 备注 所选用的断路器的分断能力必须能够分断电涌保护器安装位置的最大短路电流。

  25. 电涌保护器推荐应用方案

  26. 公用事业 • 中国国家大剧院 • 广州大学城 • 上海松江大学城 • 杭州市中级人民法院 • 上海曙光医院 • 沪宁高速 • 上海交通银行 • 广州白云机场 • 深圳公安局 • 广州丰田汽车 • 上海浦东机场 施耐德电涌保护器部分应用项目 • 电信 • 辽宁移动 • 长春联通 • 商建 • 上海世贸国际 • 杭州西湖文化广场 • 成都政府南迁 • 民建 • 江阴茗毫山庄 • 上海市格林春晓 • 重庆保利香槟苑

  27. 项目应用 – 广州大学城

  28. 项目应用 – 北京大剧院

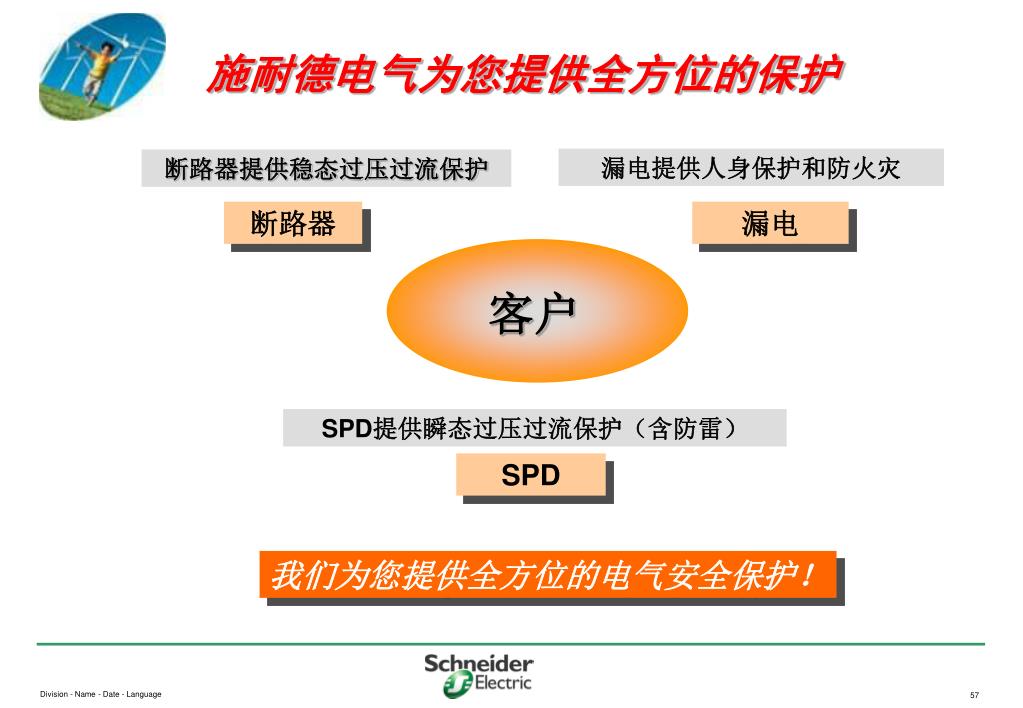

  29. 漏电提供人身保护和防火灾 断路器提供稳态过压过流保护 漏电 断路器 客户 SPD提供瞬态过压过流保护（含防雷） SPD 施耐德电气为您提供全方位的保护 我们为您提供全方位的电气安全保护！
