正常シナリオを用いた例外シナリオの導出支援正常シナリオを用いた例外シナリオの導出支援立命館大学大学院理工学研究科ソフトウェア工学研究室首藤寛樹

背景 • 要求分析活動においてシナリオは有効 • ソフトウェアの振る舞いを定義 • 利用者自身による妥当性確認を支援 • 正常シナリオの他に，例外や代替等もシナリオとして記述する必要がある • 例外や代替の導出には，主にブレインストーミングが用いられる

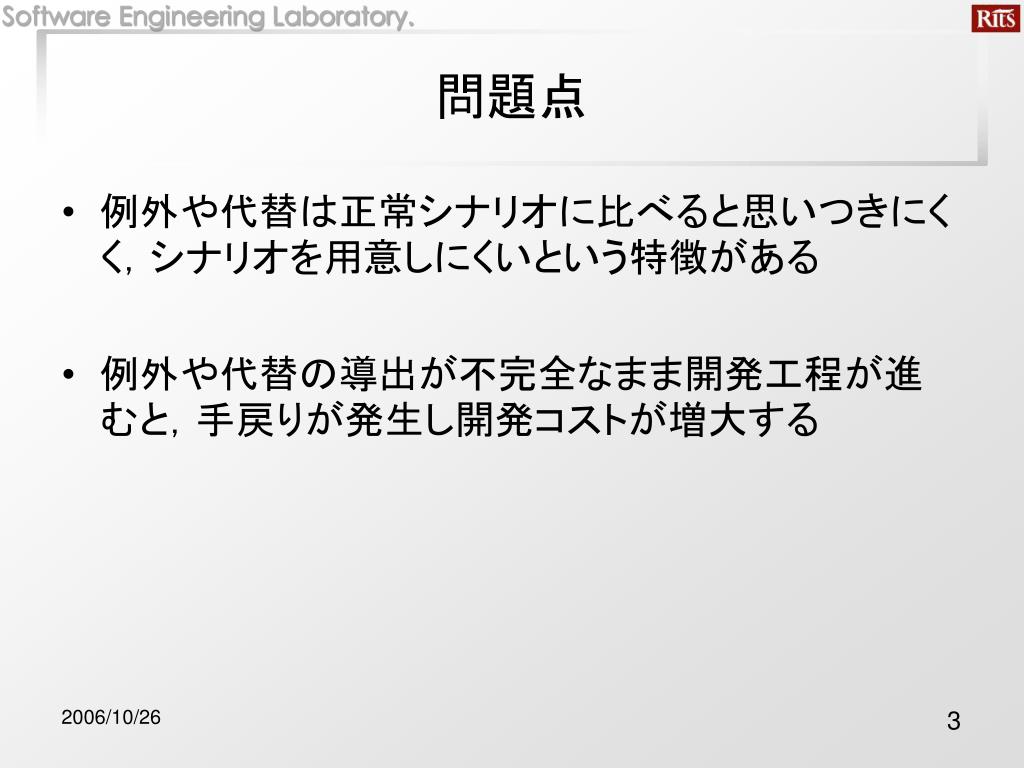

問題点 • 例外や代替は正常シナリオに比べると思いつきにくく，シナリオを用意しにくいという特徴がある • 例外や代替の導出が不完全なまま開発工程が進むと，手戻りが発生し開発コストが増大する

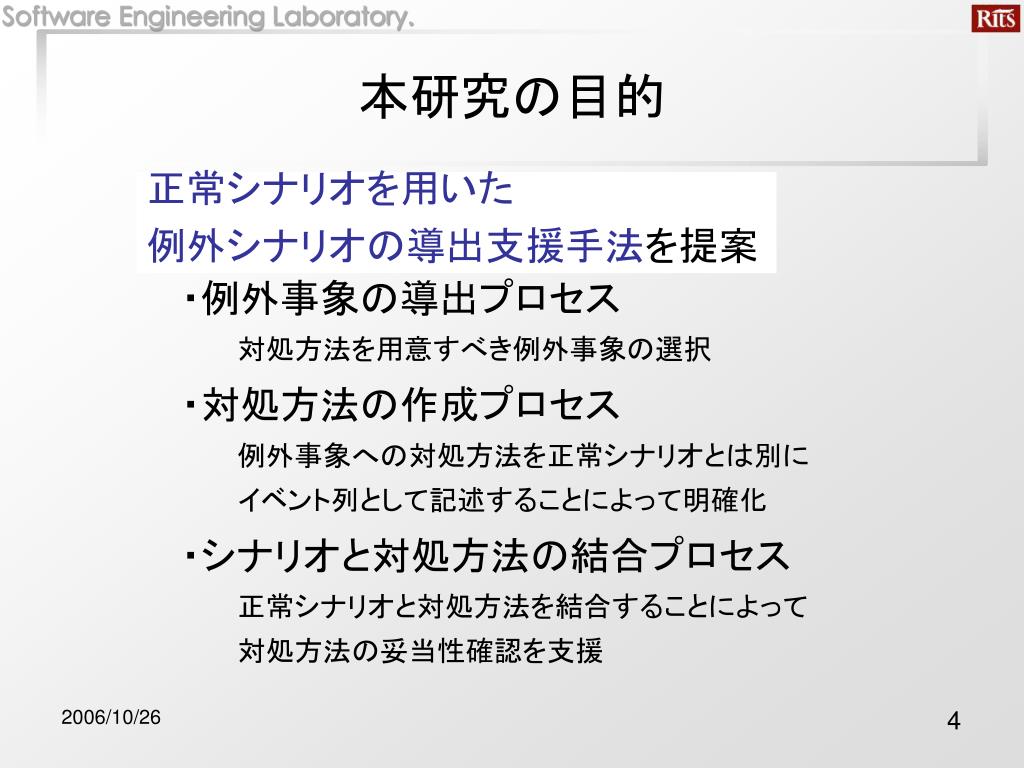

本研究の目的 正常シナリオを用いた例外シナリオの導出支援手法を提案・例外事象の導出プロセス　　　対処方法を用意すべき例外事象の選択・対処方法の作成プロセス　　　例外事象への対処方法を正常シナリオとは別に　　　イベント列として記述することによって明確化・シナリオと対処方法の結合プロセス　　　正常シナリオと対処方法を結合することによって　　　対処方法の妥当性確認を支援

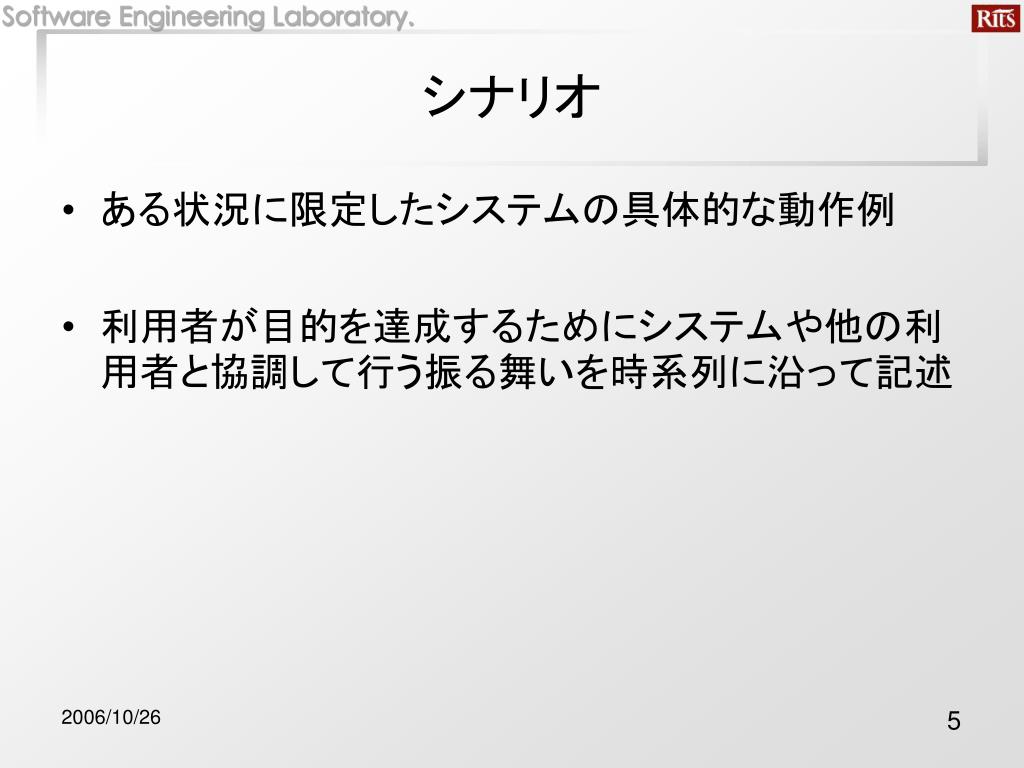

シナリオ • ある状況に限定したシステムの具体的な動作例 • 利用者が目的を達成するためにシステムや他の利用者と協調して行う振る舞いを時系列に沿って記述

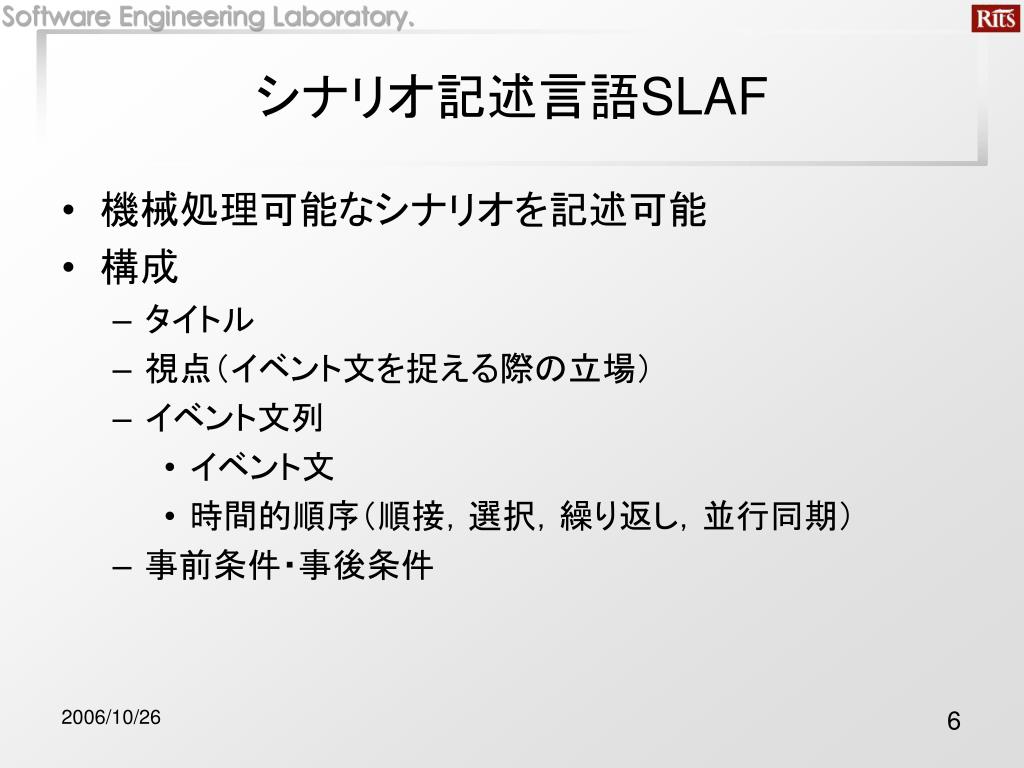

シナリオ記述言語SLAF • 機械処理可能なシナリオを記述可能 • 構成 • タイトル • 視点（イベント文を捉える際の立場） • イベント文列 • イベント文 • 時間的順序（順接，選択，繰り返し，並行同期） • 事前条件・事後条件

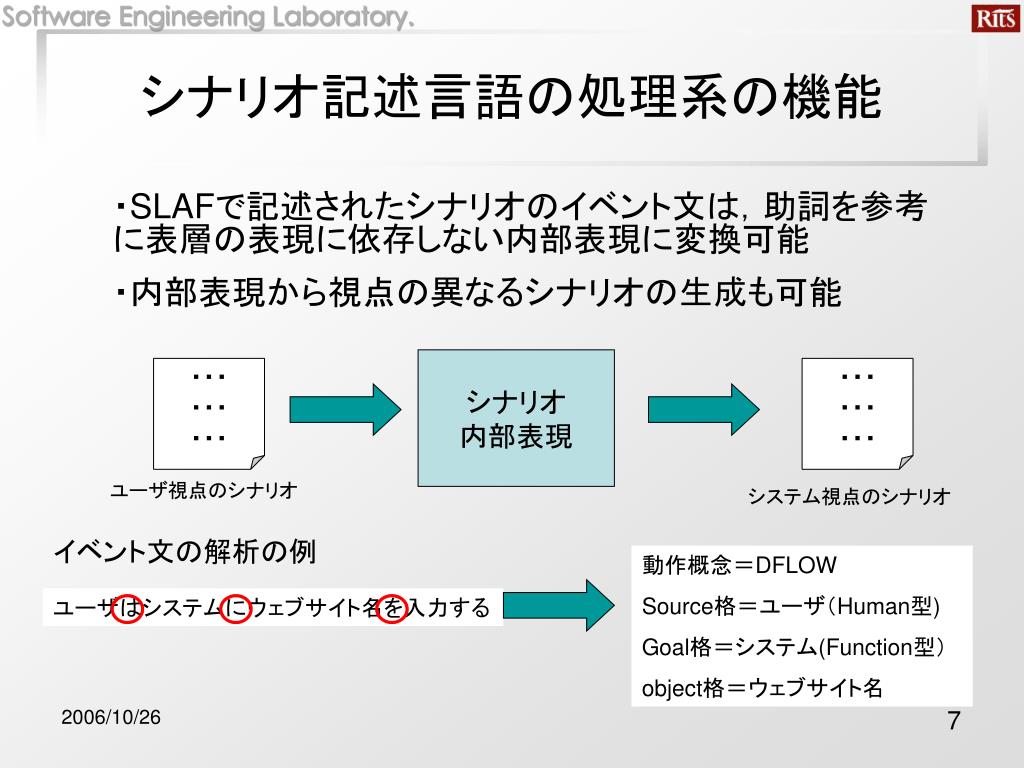

シナリオ記述言語の処理系の機能 ・SLAFで記述されたシナリオのイベント文は，助詞を参考　　に表層の表現に依存しない内部表現に変換可能・内部表現から視点の異なるシナリオの生成も可能シナリオ内部表現・・・・・・・・・・・・・・・・・・ユーザ視点のシナリオシステム視点のシナリオイベント文の解析の例動作概念＝DFLOW Source格＝ユーザ（Human型) Goal格＝システム(Function型） object格＝ウェブサイト名ユーザはシステムにウェブサイト名を入力する

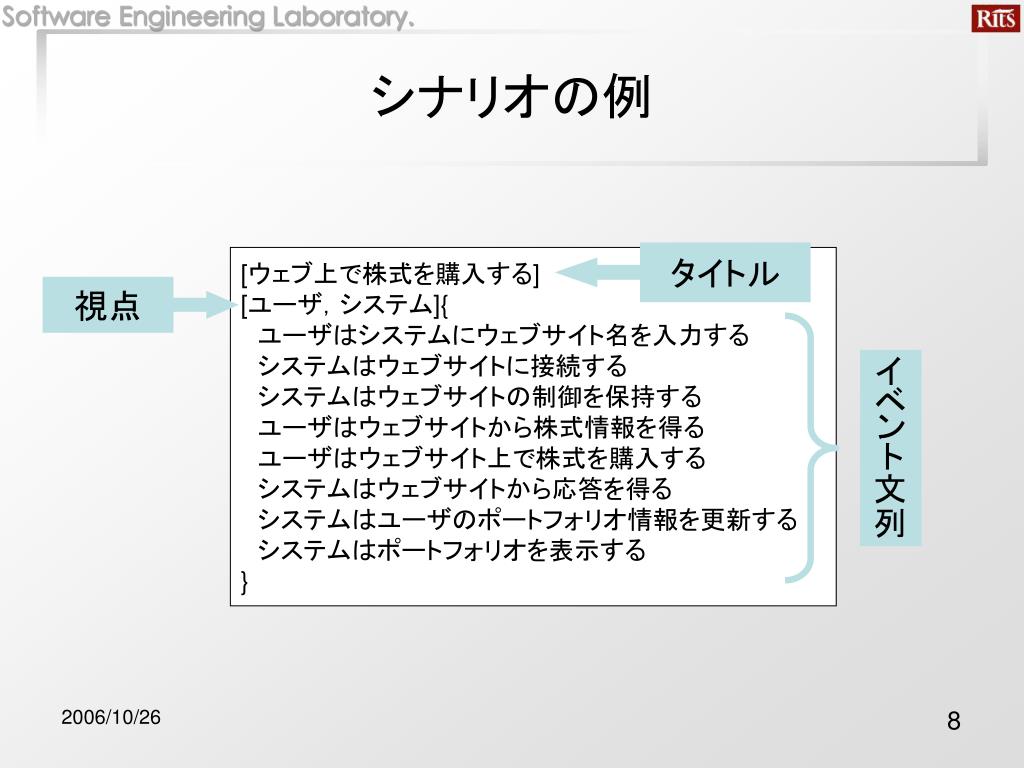

タイトル 視点イベント文列シナリオの例 [ウェブ上で株式を購入する] [ユーザ，システム]{ 　ユーザはシステムにウェブサイト名を入力する　システムはウェブサイトに接続する　システムはウェブサイトの制御を保持する　ユーザはウェブサイトから株式情報を得る　ユーザはウェブサイト上で株式を購入する　システムはウェブサイトから応答を得る　システムはユーザのポートフォリオ情報を更新する　システムはポートフォリオを表示する }

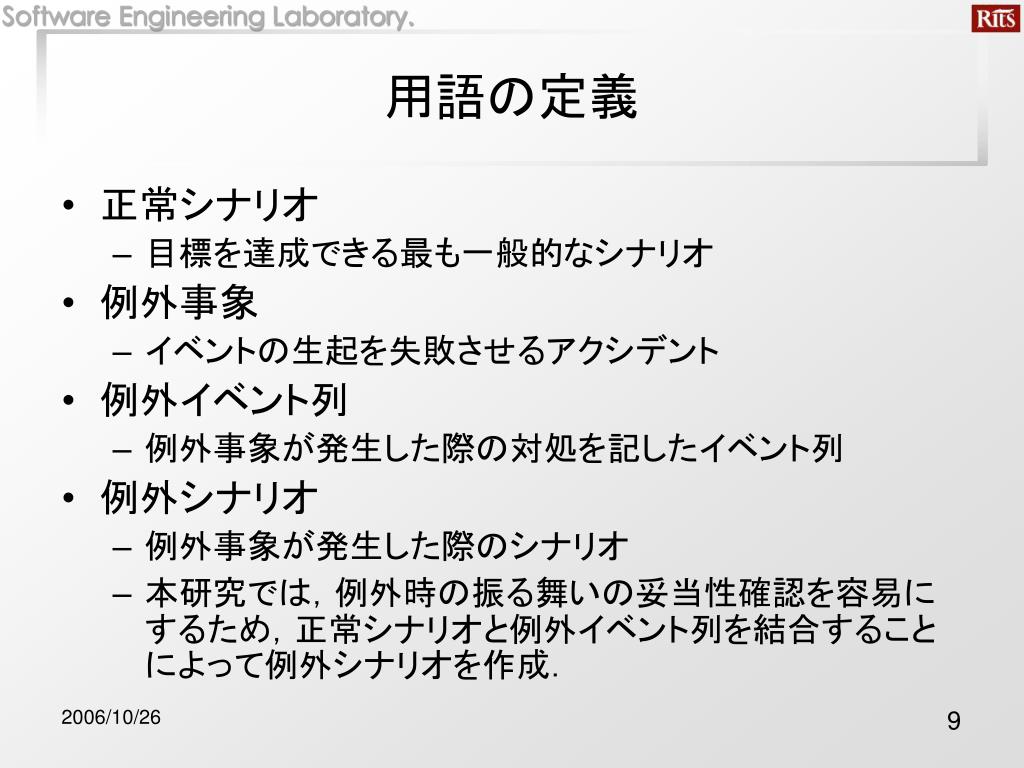

用語の定義 • 正常シナリオ • 目標を達成できる最も一般的なシナリオ • 例外事象 • イベントの生起を失敗させるアクシデント • 例外イベント列 • 例外事象が発生した際の対処を記したイベント列 • 例外シナリオ • 例外事象が発生した際のシナリオ • 本研究では，例外時の振る舞いの妥当性確認を容易にするため，正常シナリオと例外イベント列を結合することによって例外シナリオを作成．

例外事象の分類と導出支援対象 • 例外事象の分類 • 情報システムに依存した任意のドメインで起こりうる一般的な例外事象 • ドメインに依存した例外事象 • システムに依存した例外事象 • 本研究の導出支援対象 • 一般的な例外事象 • 様々なドメインのシナリオに手法を適用可能

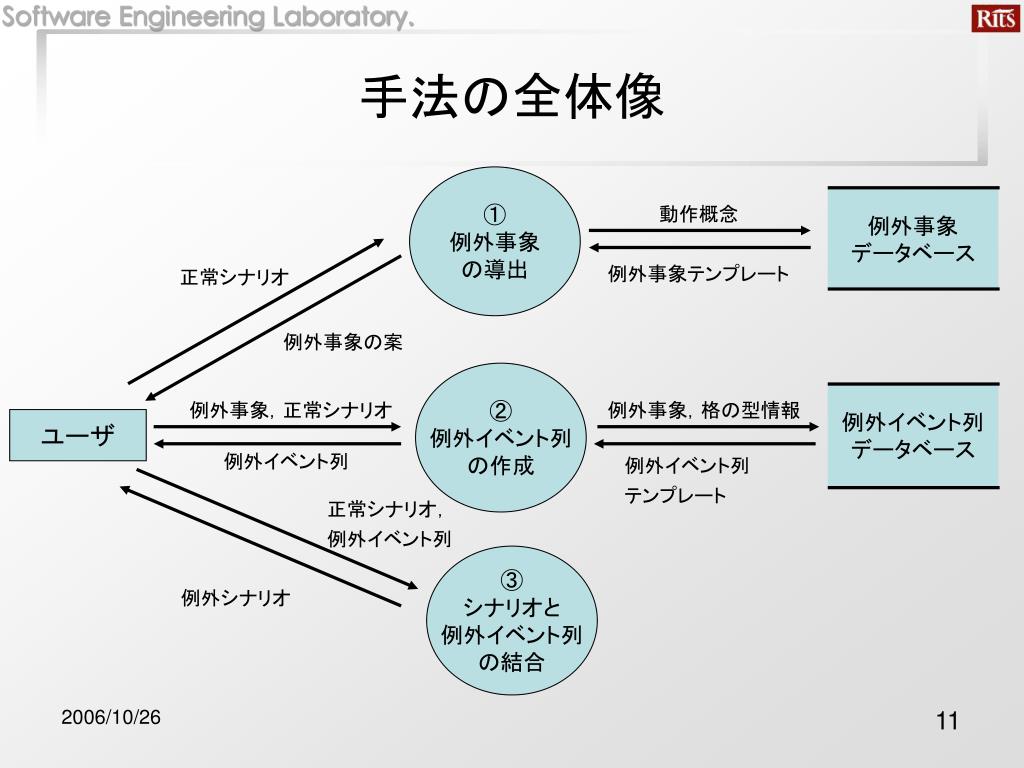

例外事象 データベース例外イベント列データベース手法の全体像 ① 例外事象の導出動作概念例外事象テンプレート正常シナリオ例外事象の案 ② 例外イベント列の作成例外事象，正常シナリオ例外事象，格の型情報ユーザ例外イベント列例外イベント列テンプレート正常シナリオ，例外イベント列 ③ シナリオと例外イベント列の結合例外シナリオ

①例外事象の導出プロセス • 正常シナリオ内のイベント文を解析し，例外事象の案をユーザに提示し選択してもらうことによって例外事象の導出を支援するプロセス（手順１～４）

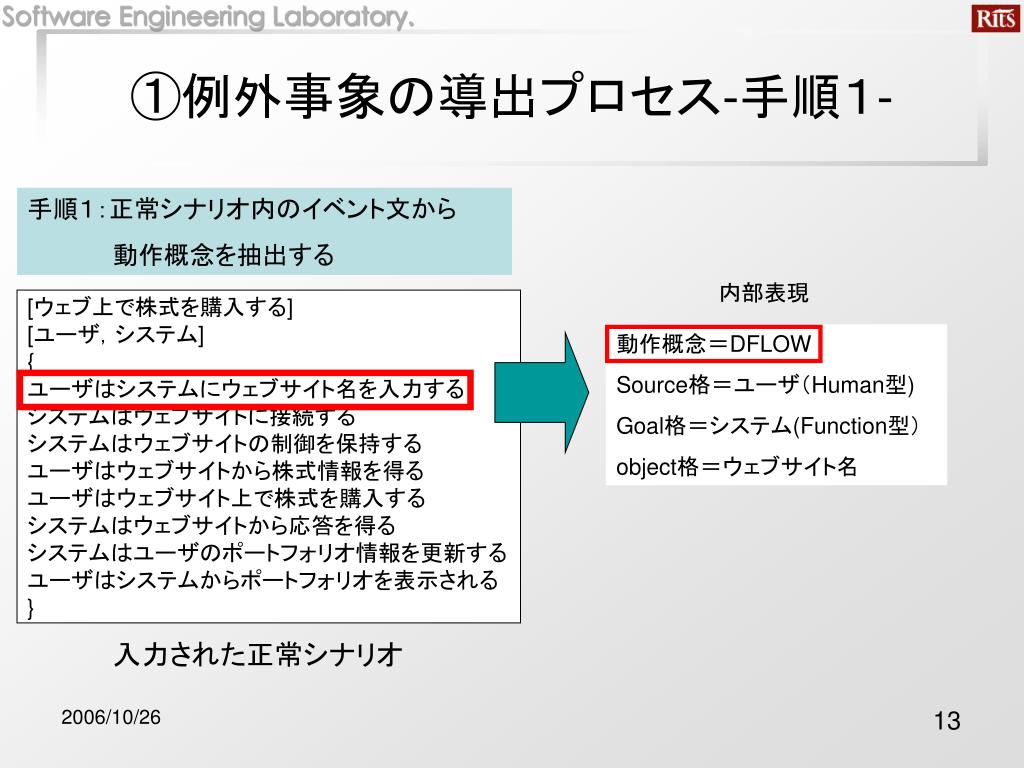

内部表現 [ウェブ上で株式を購入する] [ユーザ，システム] { ユーザはシステムにウェブサイト名を入力するシステムはウェブサイトに接続するシステムはウェブサイトの制御を保持するユーザはウェブサイトから株式情報を得るユーザはウェブサイト上で株式を購入するシステムはウェブサイトから応答を得るシステムはユーザのポートフォリオ情報を更新するユーザはシステムからポートフォリオを表示される } 動作概念＝DFLOW Source格＝ユーザ（Human型) Goal格＝システム(Function型） object格＝ウェブサイト名入力された正常シナリオ ①例外事象の導出プロセス-手順１- 手順１：正常シナリオ内のイベント文から　　　　　動作概念を抽出する

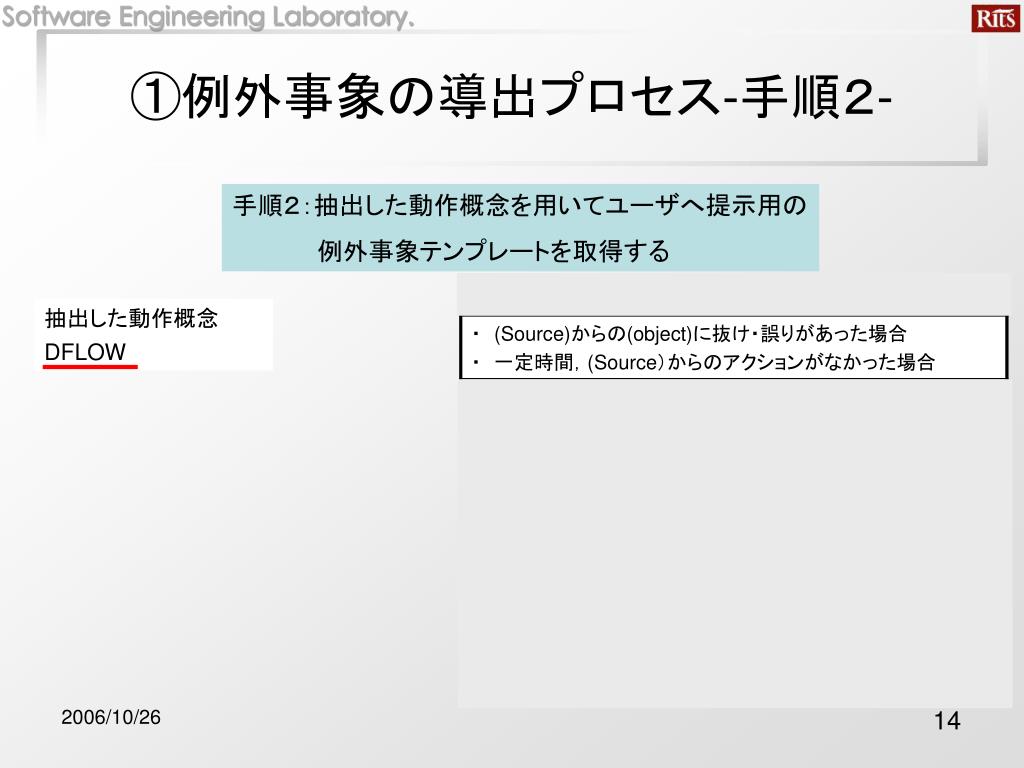

①例外事象の導出プロセス-手順２- 手順２：抽出した動作概念を用いてユーザへ提示用の　　　　　例外事象テンプレートを取得する抽出した動作概念 DFLOW

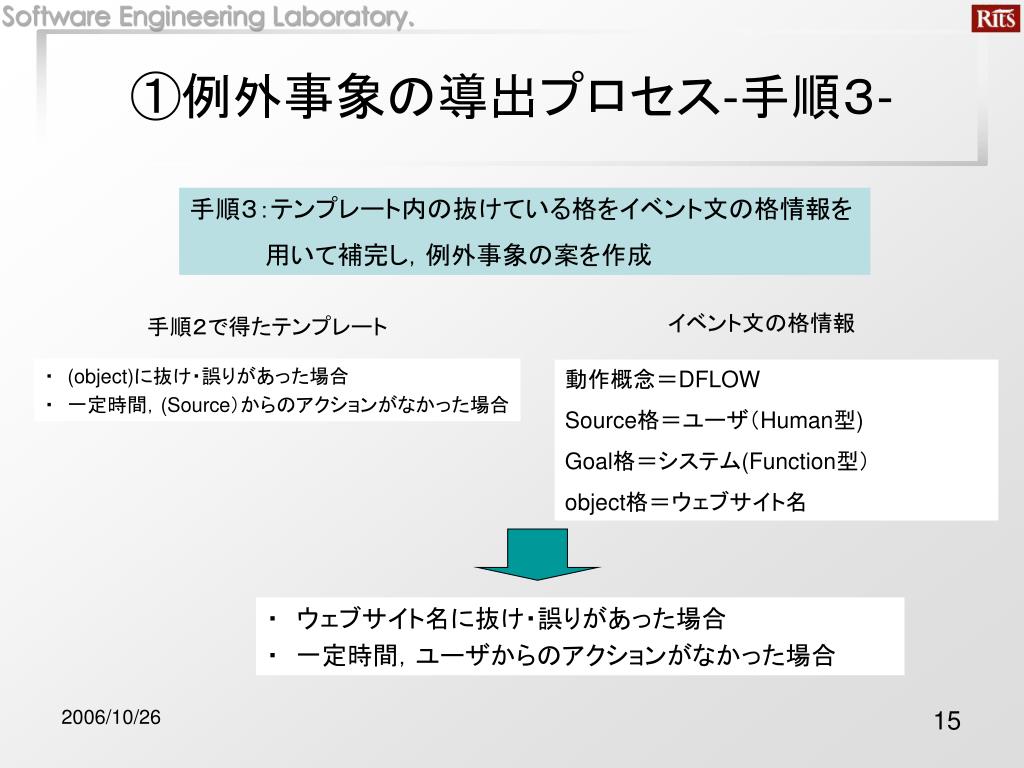

・　ウェブサイト名に抜け・誤りがあった場合・　ウェブサイト名に抜け・誤りがあった場合・　一定時間，ユーザからのアクションがなかった場合 ①例外事象の導出プロセス-手順３- 手順３：テンプレート内の抜けている格をイベント文の格情報を　　　　用いて補完し，例外事象の案を作成イベント文の格情報手順２で得たテンプレート・　(object)に抜け・誤りがあった場合・　一定時間，(Source）からのアクションがなかった場合動作概念＝DFLOW Source格＝ユーザ（Human型) Goal格＝システム(Function型） object格＝ウェブサイト名

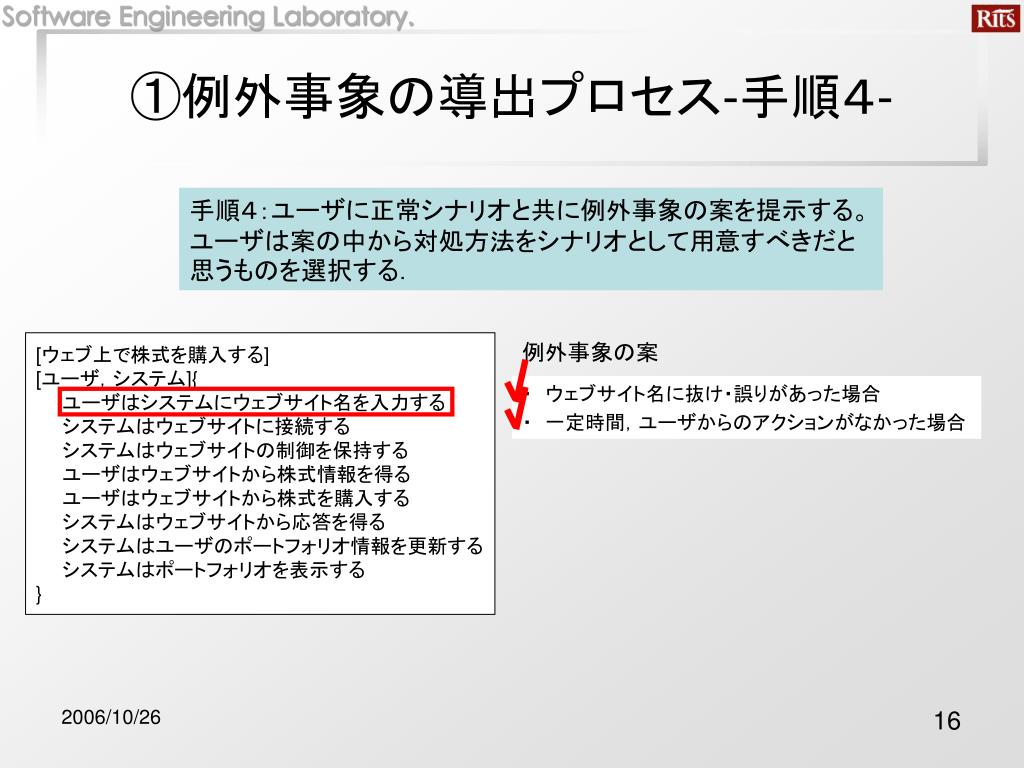

①例外事象の導出プロセス-手順４- 手順４：ユーザに正常シナリオと共に例外事象の案を提示する。ユーザは案の中から対処方法をシナリオとして用意すべきだと思うものを選択する． [ウェブ上で株式を購入する] [ユーザ，システム]{ 　　ユーザはシステムにウェブサイト名を入力する　　システムはウェブサイトに接続する　　システムはウェブサイトの制御を保持する　　ユーザはウェブサイトから株式情報を得る　　ユーザはウェブサイトから株式を購入する　　システムはウェブサイトから応答を得る　　システムはユーザのポートフォリオ情報を更新する　　システムはポートフォリオを表示する } 例外事象の案・　ウェブサイト名に抜け・誤りがあった場合・　一定時間，ユーザからのアクションがなかった場合

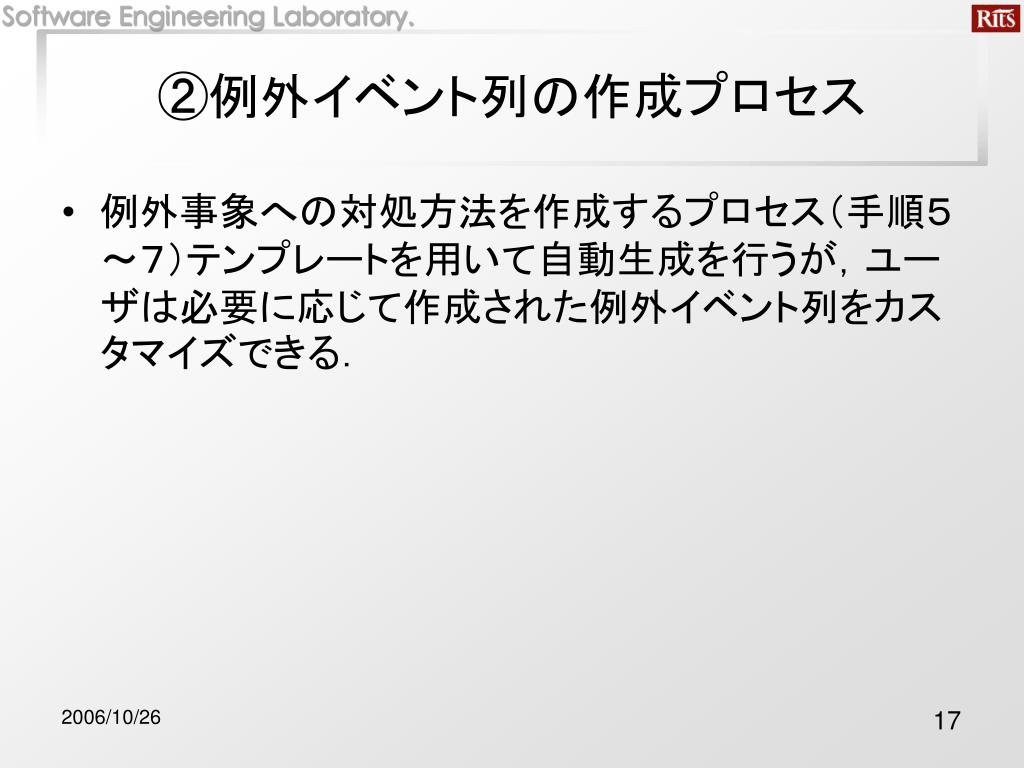

②例外イベント列の作成プロセス • 例外事象への対処方法を作成するプロセス（手順５～７）テンプレートを用いて自動生成を行うが，ユーザは必要に応じて作成された例外イベント列をカスタマイズできる．

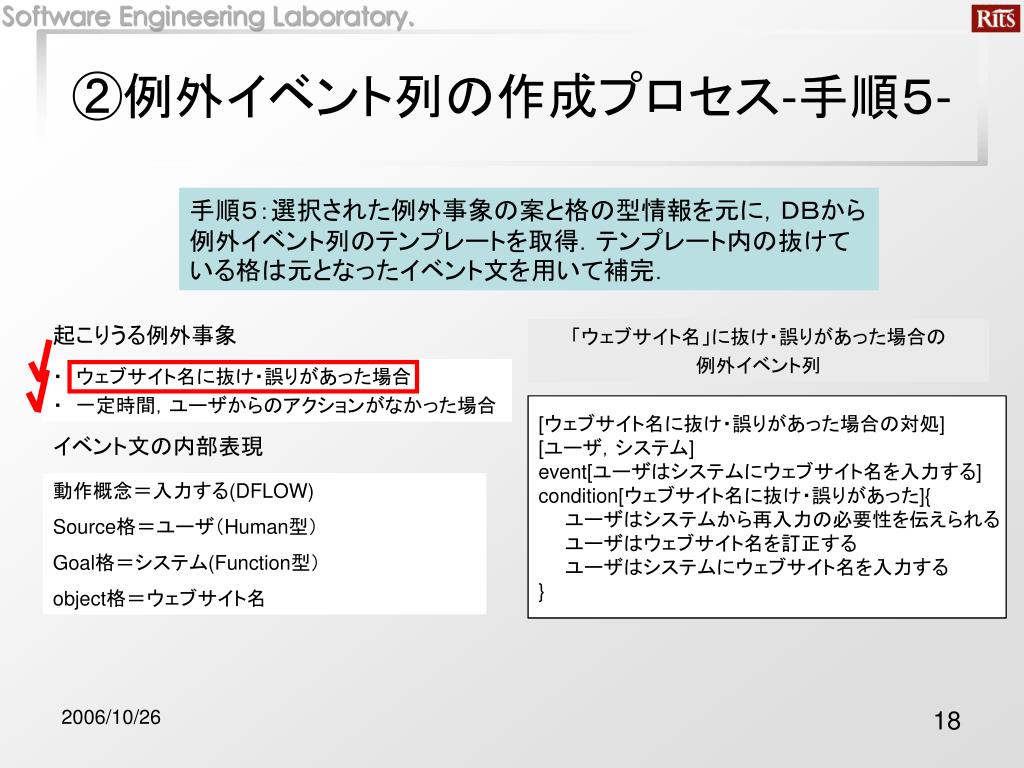

(object)に抜け・誤りがあった場合の対処 （Source格=Human型，Goal格=Function型の場合）「ウェブサイト名」に抜け・誤りがあった場合の例外イベント列 [(object)に抜け・誤りがあった場合の対処] [(Source)，(Goal)] event[] condition[(object)に抜け・誤りがあった]{ (Source)は(Goal)から再入力の必要性を伝えられる (Source)は(object)を訂正する (Source)は(Goal)に(object)を(DFLOW) } [ウェブサイト名に抜け・誤りがあった場合の対処] [ユーザ，システム] event[ユーザはシステムにウェブサイト名を入力する] condition[ウェブサイト名に抜け・誤りがあった]{ 　　ユーザはシステムから再入力の必要性を伝えられる　　ユーザはウェブサイト名を訂正する　　ユーザはシステムにウェブサイト名を入力する } ②例外イベント列の作成プロセス-手順５- 手順５：選択された例外事象の案と格の型情報を元に，ＤＢから　　　　　例外イベント列のテンプレートを取得．テンプレート内の抜けている格は元となったイベント文を用いて補完．起こりうる例外事象・　ウェブサイト名に抜け・誤りがあった場合・　一定時間，ユーザからのアクションがなかった場合イベント文の内部表現動作概念＝入力する(DFLOW) Source格＝ユーザ（Human型） Goal格＝システム(Function型） object格＝ウェブサイト名

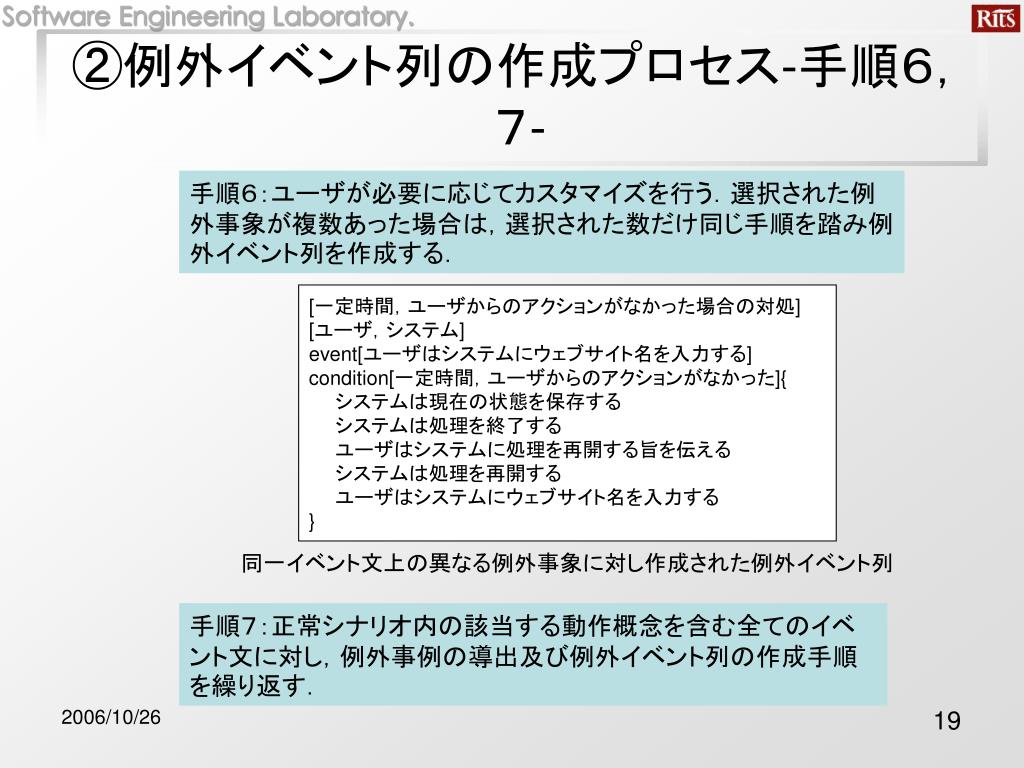

②例外イベント列の作成プロセス-手順６，７-②例外イベント列の作成プロセス-手順６，７- 手順６：ユーザが必要に応じてカスタマイズを行う．選択された例外事象が複数あった場合は，選択された数だけ同じ手順を踏み例外イベント列を作成する． [一定時間，ユーザからのアクションがなかった場合の対処] [ユーザ，システム] event[ユーザはシステムにウェブサイト名を入力する] condition[一定時間，ユーザからのアクションがなかった]{ 　　システムは現在の状態を保存する　　システムは処理を終了する　　ユーザはシステムに処理を再開する旨を伝える　　システムは処理を再開する　　ユーザはシステムにウェブサイト名を入力する } 同一イベント文上の異なる例外事象に対し作成された例外イベント列手順７：正常シナリオ内の該当する動作概念を含む全てのイベ　　　　　　ント文に対し，例外事例の導出及び例外イベント列の作成手順を繰り返す．

③シナリオと例外イベント列の結合プロセス • 作成された例外イベント列と正常シナリオを結合し，例外時の振る舞いの妥当性確認を行うプロセス（手順８，９）．

③シナリオと例外イベント列の結合プロセス-手順８-③シナリオと例外イベント列の結合プロセス-手順８- 手順８：正常シナリオと例外イベント列を結合する．結合時には　　　　　　制御文を用いる [ウェブサイト名に抜け・誤りがあった場合の対処] [ユーザ，システム] event[ユーザはシステムにウェブサイト名を入力する] condition[ウェブサイト名に抜け・誤りがあった]{ 　　ユーザはシステムから再入力の必要性を伝えられる　　ユーザはウェブサイト名を訂正する　　ユーザはシステムにウェブサイト名を入力する } [ウェブ上で株式を購入する] [ユーザ，システム]{ 　　ユーザはシステムにウェブサイト名を入力する　　システムはウェブサイトに接続する　　システムはウェブサイトの制御を保持する　　ユーザはウェブサイトから株式情報を得る　　ユーザはウェブサイトから株式を購入する　　システムはウェブサイトから応答を得る　　システムはユーザのポートフォリオ情報を更新する　　システムはポートフォリオを表示する } [ウェブ上で株式を購入する] [ユーザ，システム]{ 　　ユーザはシステムにウェブサイト名を入力する if(ユーザはシステムにウェブサイト名を入力する) 　　システムはウェブサイトに接続する　　システムはウェブサイトの制御を保持する　　ユーザはウェブサイトから株式情報を得る　　ユーザはウェブサイトから株式を購入する　　システムはウェブサイトから応答を得る　　システムはユーザのポートフォリオ情報を更新する　　システムはポートフォリオを表示する } [ウェブ上で株式を購入する] [ユーザ，システム]{ 　　ユーザはシステムにウェブサイト名を入力する if(ウェブサイト名に抜け・誤りがあった) if(一定時間，ユーザからのアクションがなかった）　　システムはウェブサイトに接続する　　システムはウェブサイトの制御を保持する　　ユーザはウェブサイトから株式情報を得る　　ユーザはウェブサイトから株式を購入する　　システムはウェブサイトから応答を得る　　システムはユーザのポートフォリオ情報を更新する　　システムはポートフォリオを表示する } 例外イベント列その１ [一定時間，ユーザからのアクションがなかった場合の対処] [ユーザ，システム] event[ユーザはシステムにウェブサイト名を入力する] condition[一定時間，ユーザからのアクションがなかった]{ 　　システムは現在の状態を保存する　　システムは処理を終了する　　ユーザはシステムに処理を再開する旨を伝える　　システムは処理を再開する　　ユーザはシステムにウェブサイト名を入力する } 例外イベント列その２

③シナリオと例外イベント列の結合プロセス-手順９-③シナリオと例外イベント列の結合プロセス-手順９- 手順９：ビューワを用い，正常シナリオと結合された例外イベント列を同時に表示させ，例外時の振る舞いの妥当性確認を行う

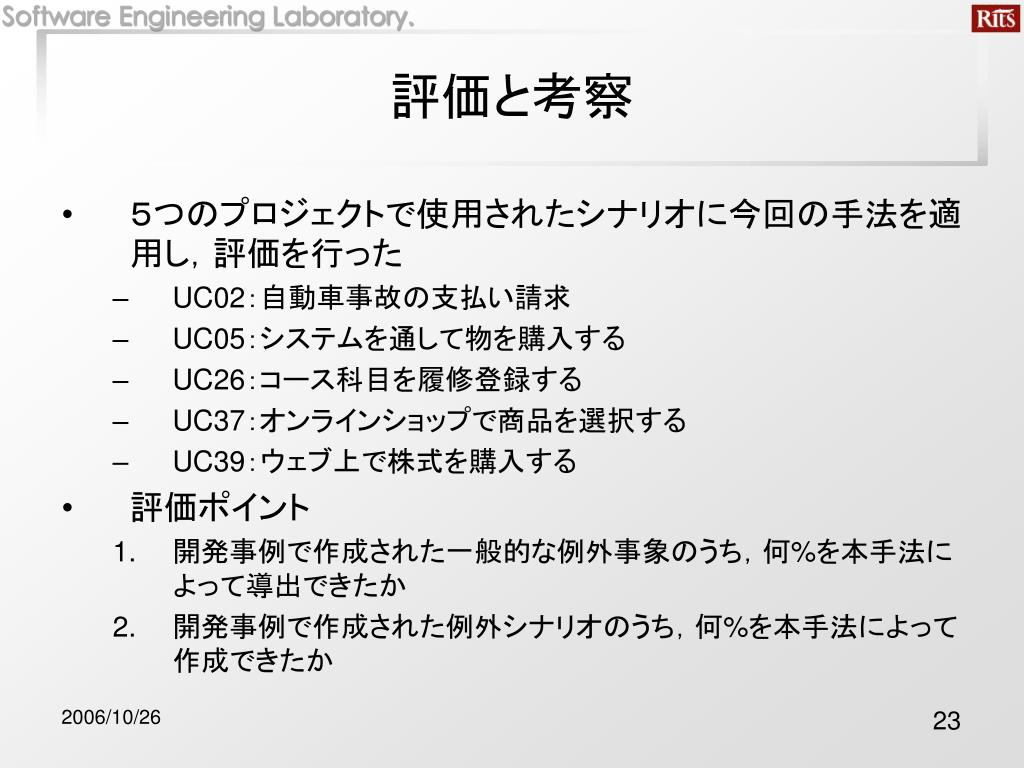

評価と考察 • ５つのプロジェクトで使用されたシナリオに今回の手法を適用し，評価を行った • UC02：自動車事故の支払い請求 • UC05：システムを通して物を購入する • UC26：コース科目を履修登録する • UC37：オンラインショップで商品を選択する • UC39：ウェブ上で株式を購入する • 評価ポイント • 開発事例で作成された一般的な例外事象のうち，何%を本手法によって導出できたか • 開発事例で作成された例外シナリオのうち，何%を本手法によって作成できたか

評価と考察 評価ポイント１開発事例で作成された一般的な例外事象のうち，何%を本手法によって導出できたか例外事象の導出プロセスの評価の内訳 →　一般的な例外事象についてはもれなく導出支援することができた

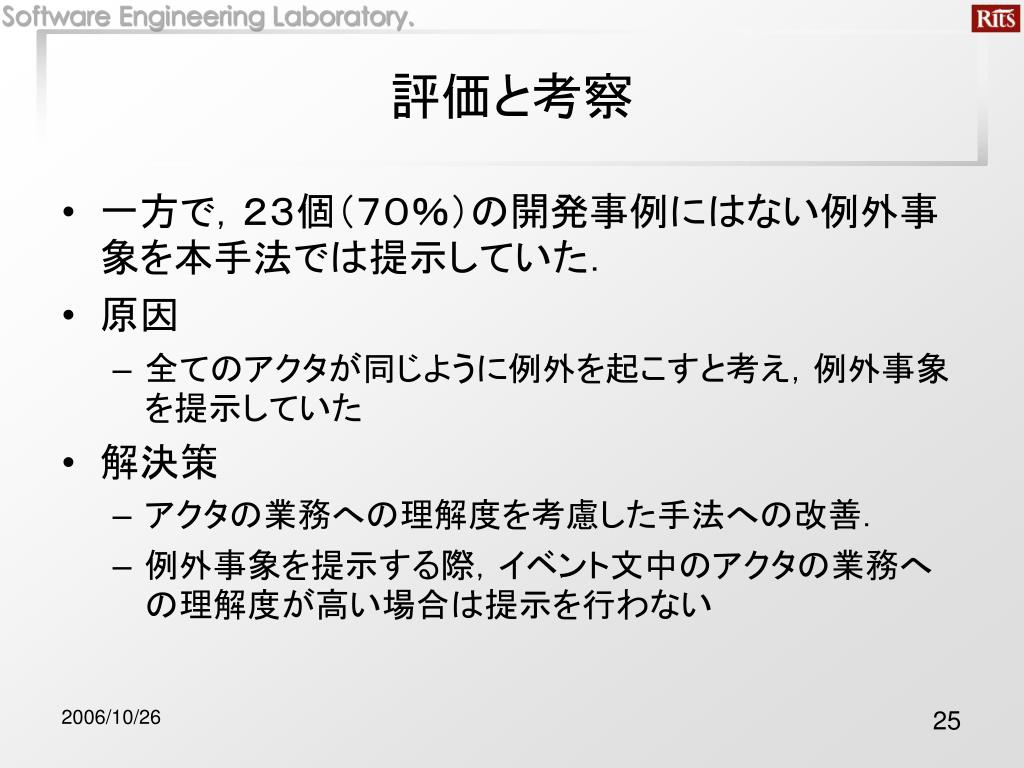

評価と考察 • 一方で，２３個（７０％）の開発事例にはない例外事象を本手法では提示していた． • 原因 • 全てのアクタが同じように例外を起こすと考え，例外事象を提示していた • 解決策 • アクタの業務への理解度を考慮した手法への改善． • 例外事象を提示する際，イベント文中のアクタの業務への理解度が高い場合は提示を行わない

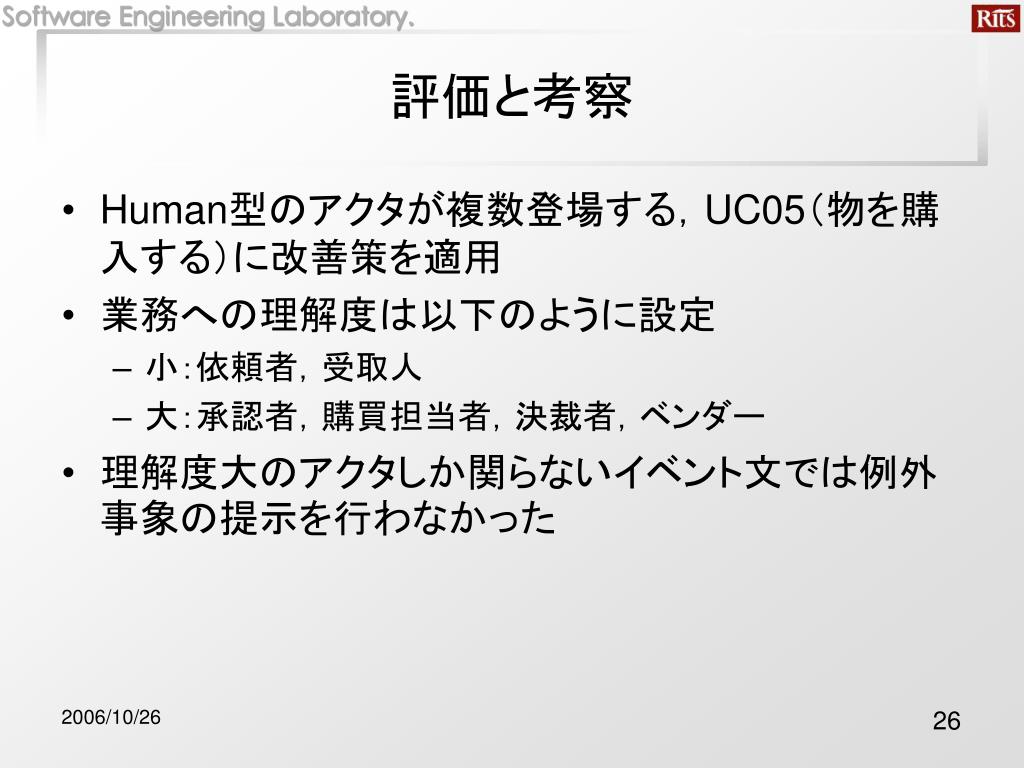

評価と考察 • Human型のアクタが複数登場する，UC05（物を購入する）に改善策を適用 • 業務への理解度は以下のように設定 • 小：依頼者，受取人 • 大：承認者，購買担当者，決裁者，ベンダー • 理解度大のアクタしか関らないイベント文では例外事象の提示を行わなかった

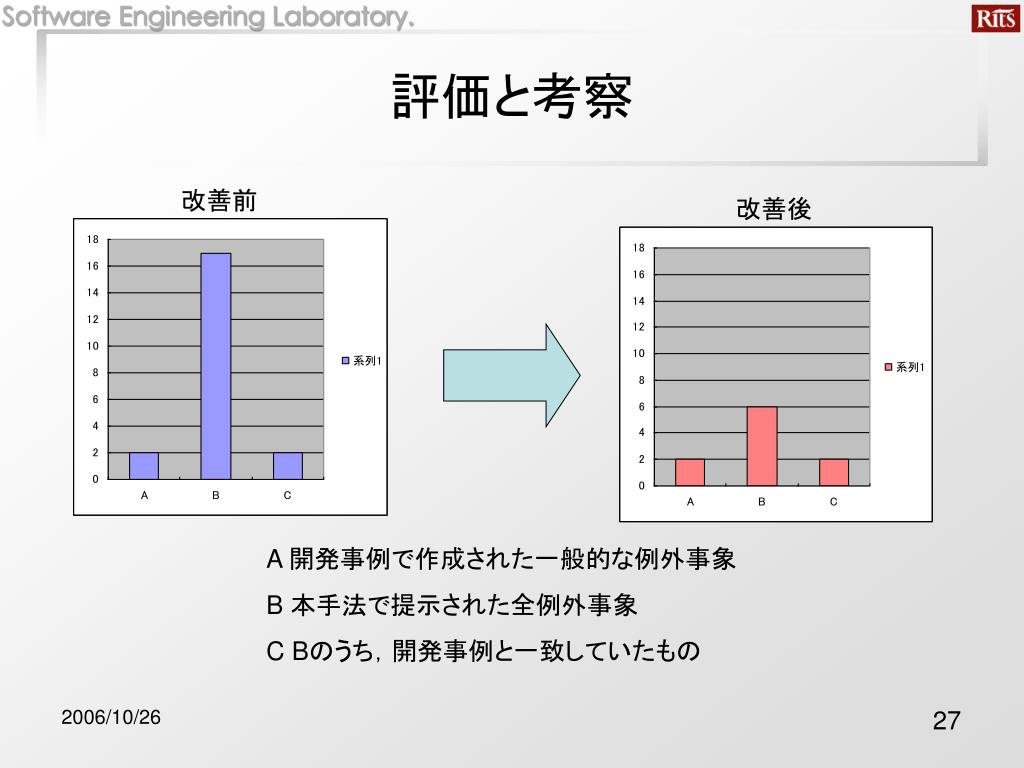

評価と考察 改善前改善後 A 開発事例で作成された一般的な例外事象 B 本手法で提示された全例外事象 C Bのうち，開発事例と一致していたもの

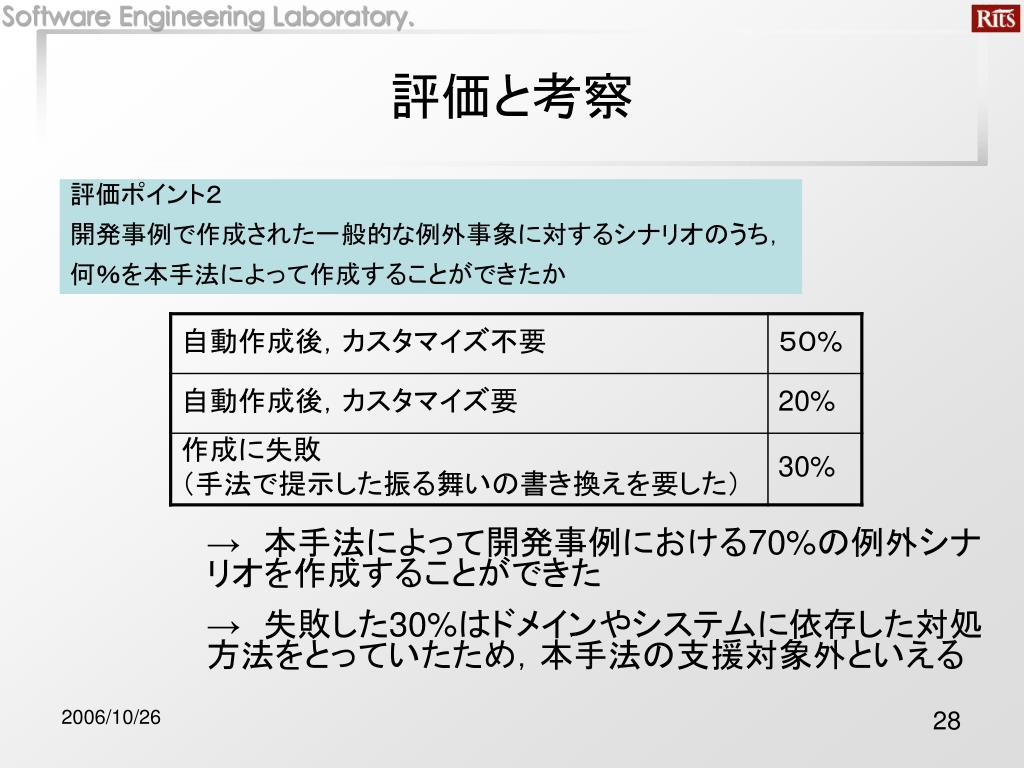

評価と考察 評価ポイント２開発事例で作成された一般的な例外事象に対するシナリオのうち，何％を本手法によって作成することができたか →　本手法によって開発事例における70%の例外シナ　　リオを作成することができた →　失敗した30%はドメインやシステムに依存した対処　　方法をとっていたため，本手法の支援対象外といえる

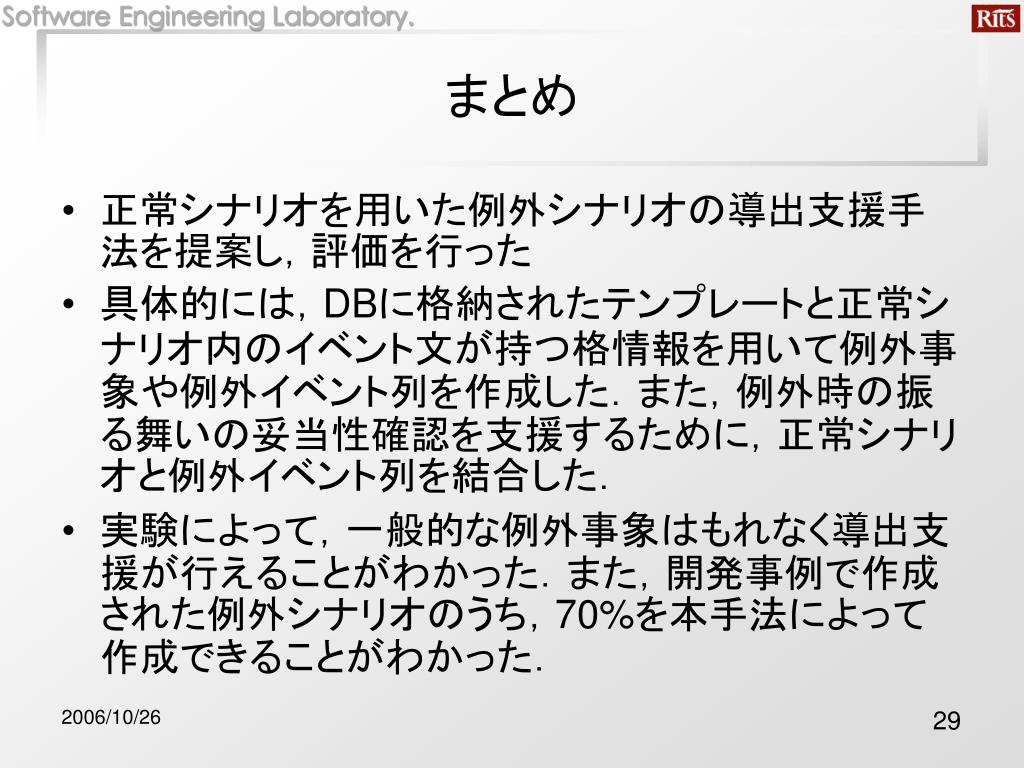

まとめ • 正常シナリオを用いた例外シナリオの導出支援手法を提案し，評価を行った • 具体的には，DBに格納されたテンプレートと正常シナリオ内のイベント文が持つ格情報を用いて例外事象や例外イベント列を作成した．また，例外時の振る舞いの妥当性確認を支援するために，正常シナリオと例外イベント列を結合した． • 実験によって，一般的な例外事象はもれなく導出支援が行えることがわかった．また，開発事例で作成された例外シナリオのうち，70%を本手法によって作成できることがわかった．

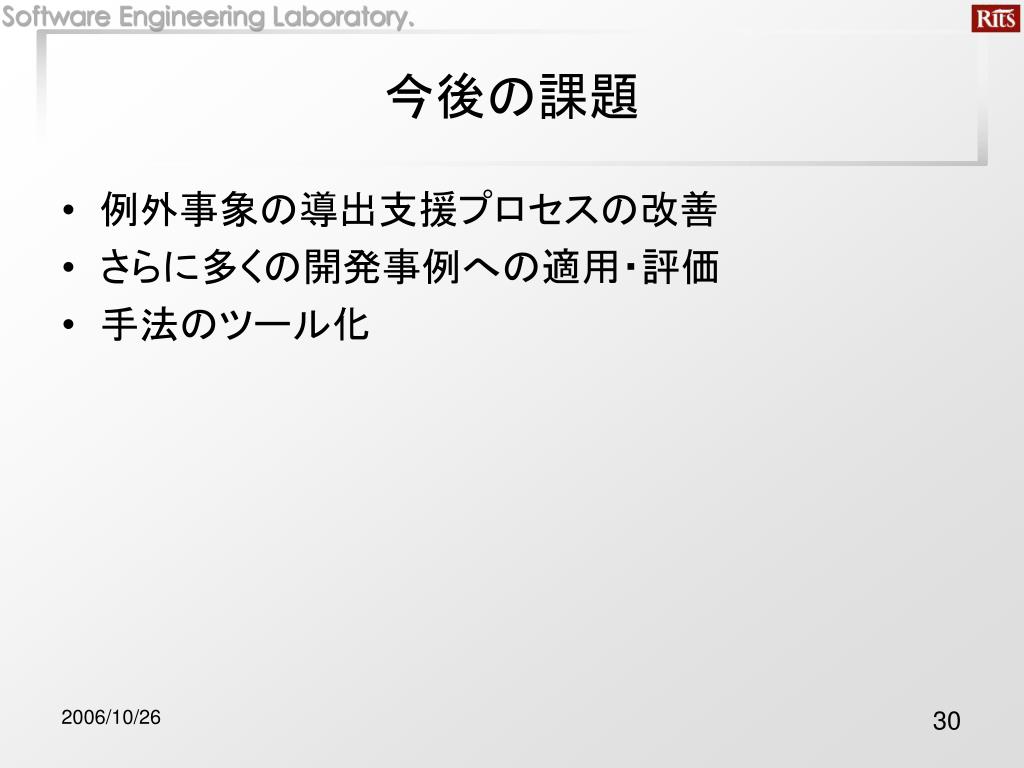

今後の課題 • 例外事象の導出支援プロセスの改善 • さらに多くの開発事例への適用・評価 • 手法のツール化
