1. 第十三章 出圖規劃

2. 概論 • 模型：簡單的說，在「模型」標籤頁中所繪的圖即為模型。就工程圖而言，模型是描繪構造物的圖形。可不必考慮圖面範圍與繪圖比例、使用的長度單位。 • 配置：是將模型以各種必要的顯示方式安排在一張圖紙上，以便能夠依據工程圖的要求，將模型的內容呈現在圖紙上。

3. 『配置』的基本應用 一 • 一棟建築物的平面圖，由於此圖繪於「模型」標籤頁中，所以不用考慮圖面範圍 。

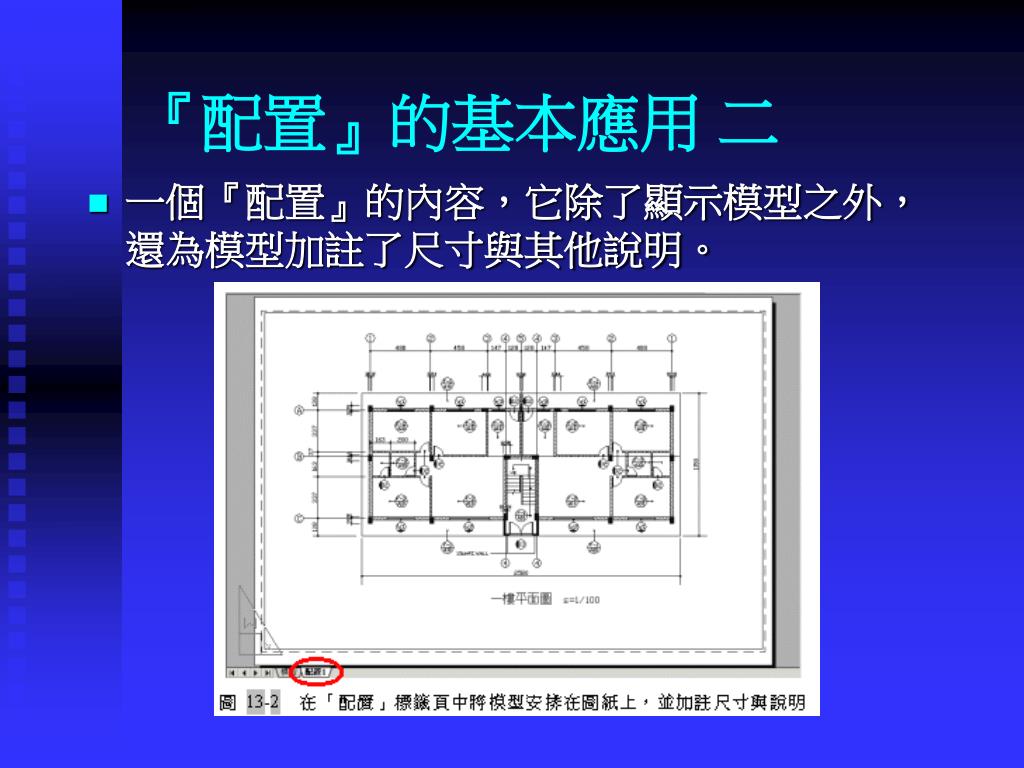

4. 『配置』的基本應用 二 • 一個『配置』的內容，它除了顯示模型之外，還為模型加註了尺寸與其他說明。

5. 『配置』中多視埠的應用 一 • 繪在模型中之原圖

6. 『配置』中多視埠的應用 二 • 建在配置中之三個不同比例之視埠

7. 在『配置』中建立3D視圖一 • 繪在模型中之原3D模型

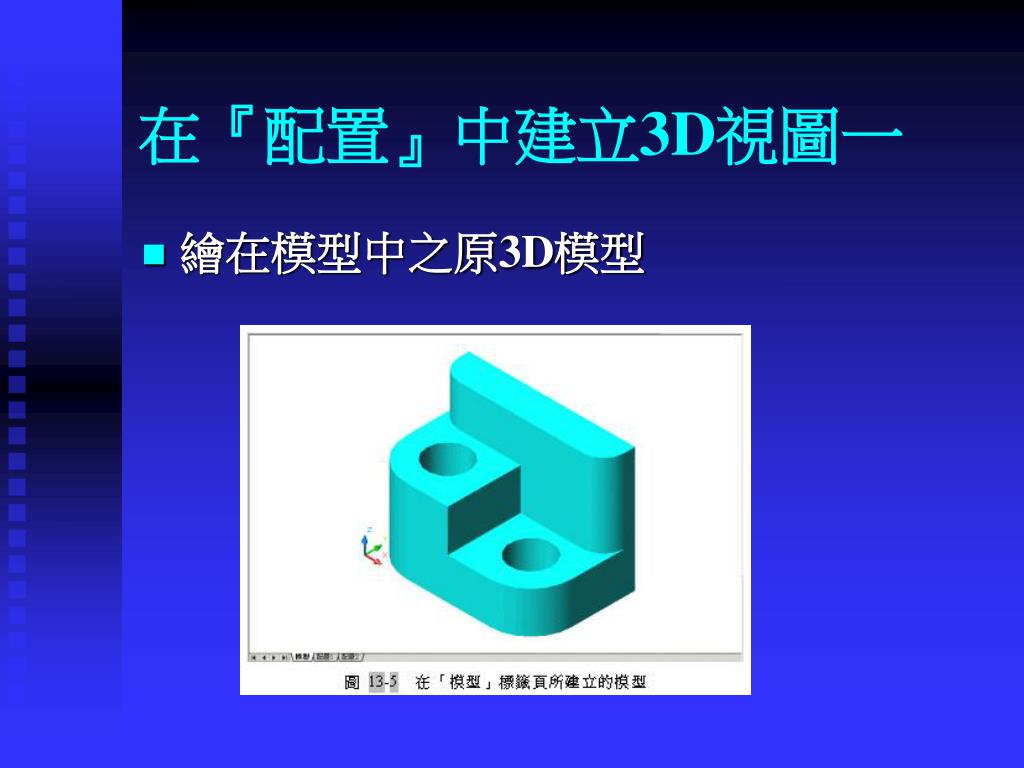

8. 在『配置』中建立3D視圖二 • 安排在配置中之六視圖

9. 「環境選項」對話框中「出圖」標籤頁 設定

10. 頁面設定 • 當一個配置標籤頁第一次被選取時， 會先顯示「頁面設定」對話框。

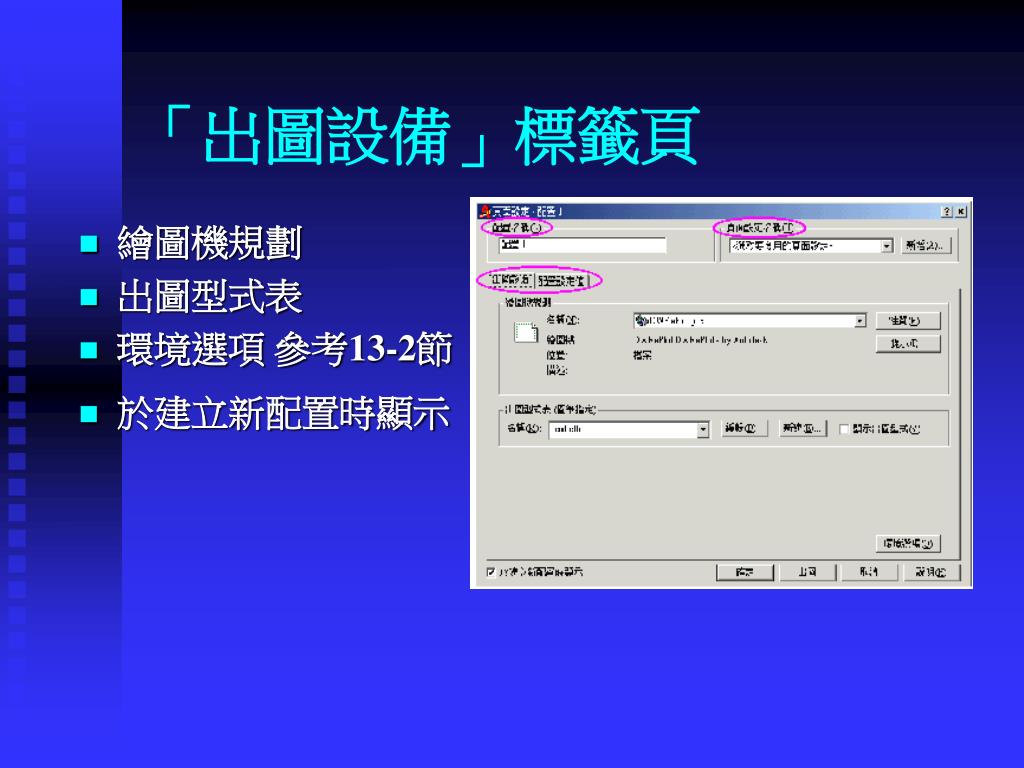

11. 「出圖設備」標籤頁 • 繪圖機規劃 • 出圖型式表 • 環境選項 參考13-2節 • 於建立新配置時顯示

12. 「配置設定值」標籤頁 • 圖紙尺寸與圖紙單位 • 圖面方位 • 出圖範圍 • 出圖比例 • 出圖偏移量 • 出圖選項 • 圖紙空間後出圖 • 隱藏物件

13. 『配置』的初始內容 • 當一個配置標籤頁第一次被選取，且您已結束「頁面設定」對話框，AutoCAD將自動產生的視埠，視埠中會將模型完整的顯示出來。

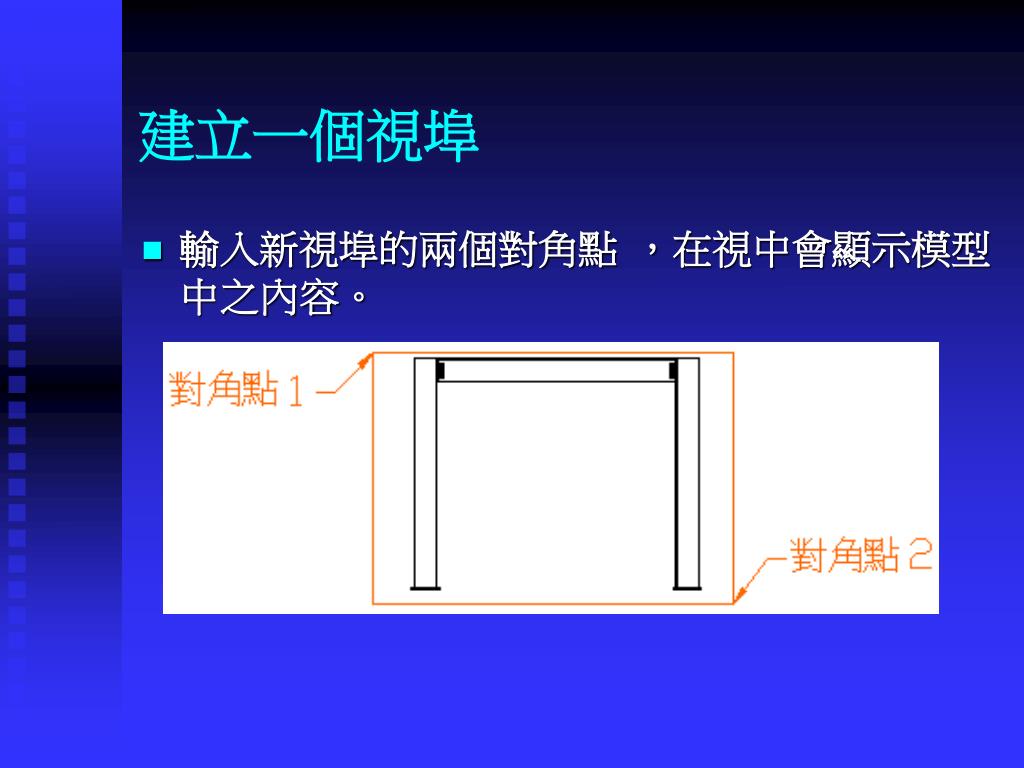

14. 建立一個視埠 • 輸入新視埠的兩個對角點 ，在視中會顯示模型中之內容。

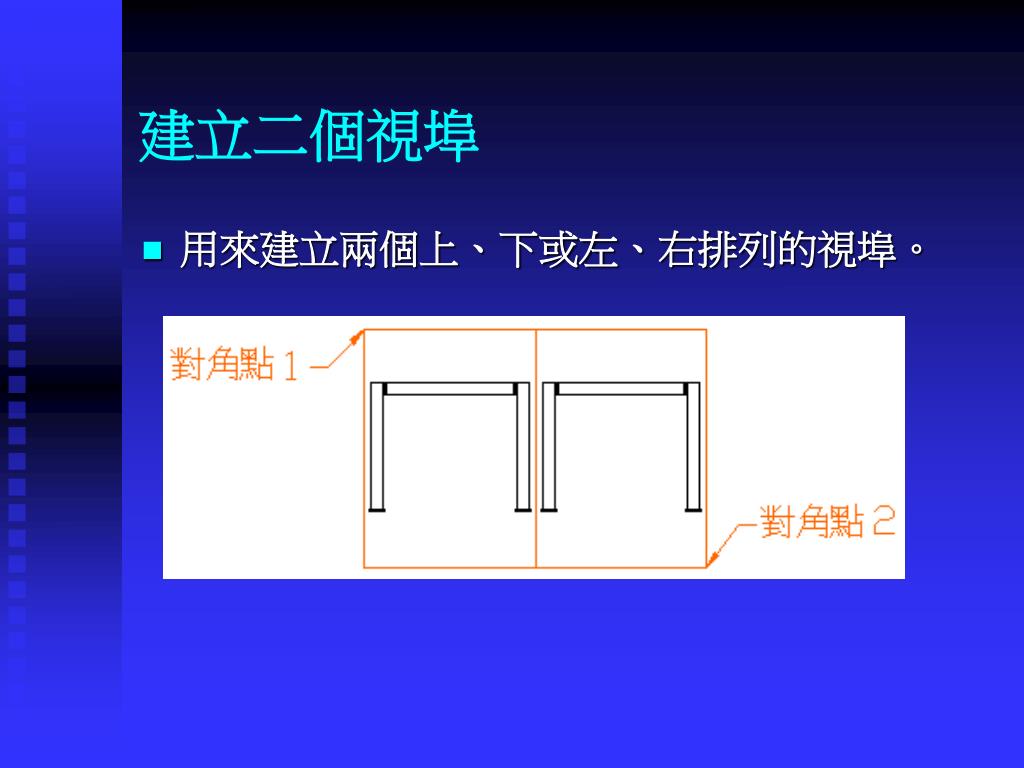

15. 建立二個視埠 • 用來建立兩個上、下或左、右排列的視埠。

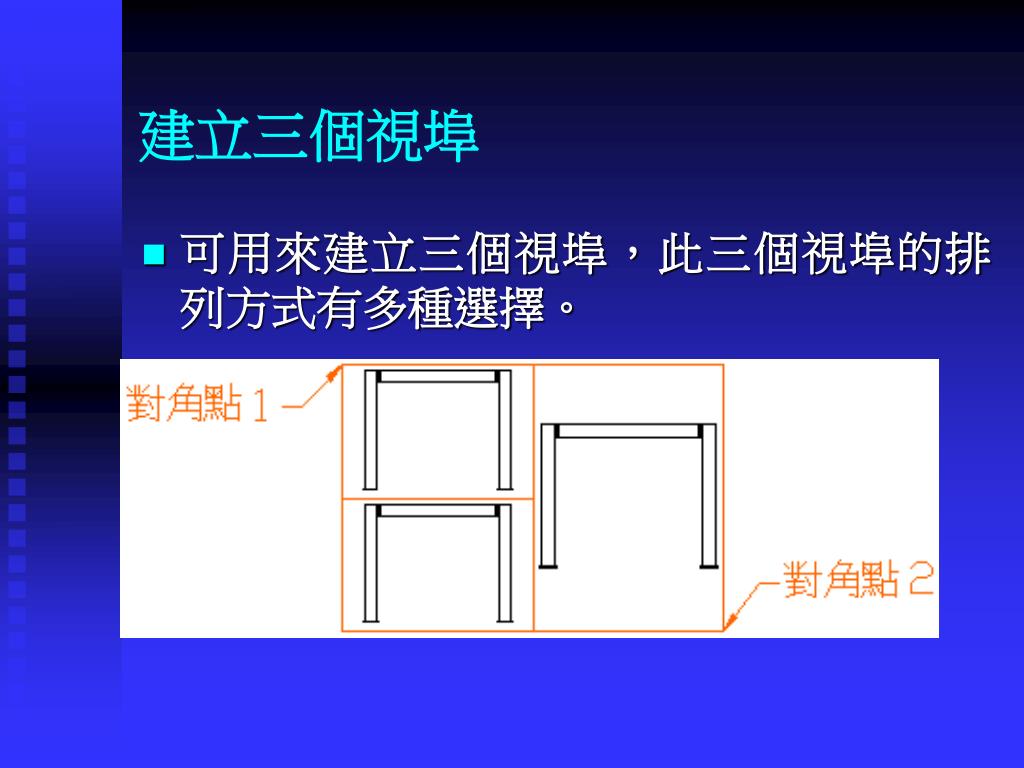

16. 建立三個視埠 • 可用來建立三個視埠，此三個視埠的排列方式有多種選擇。

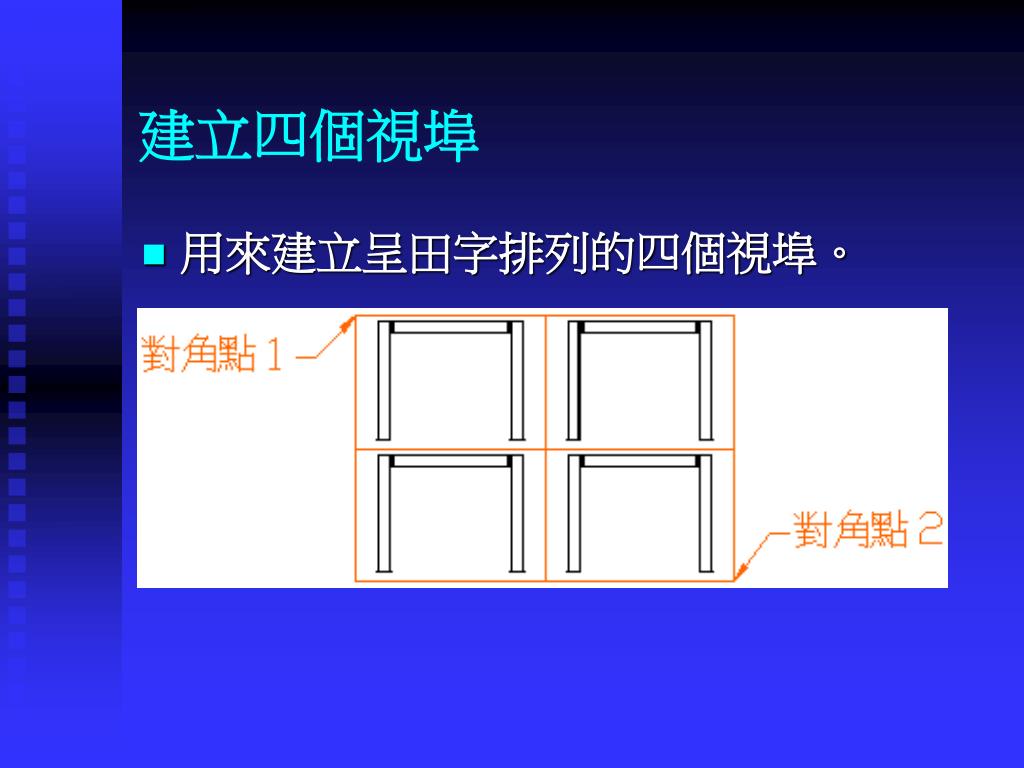

17. 建立四個視埠 • 用來建立呈田字排列的四個視埠。

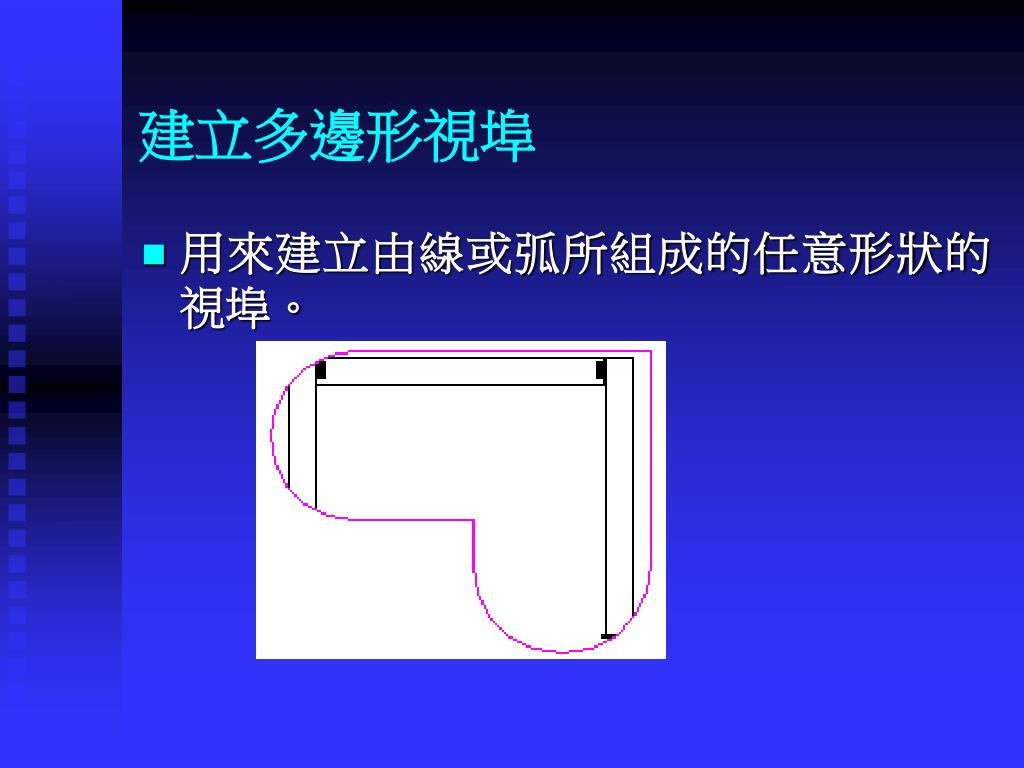

18. 建立多邊形視埠 • 用來建立由線或弧所組成的任意形狀的視埠。

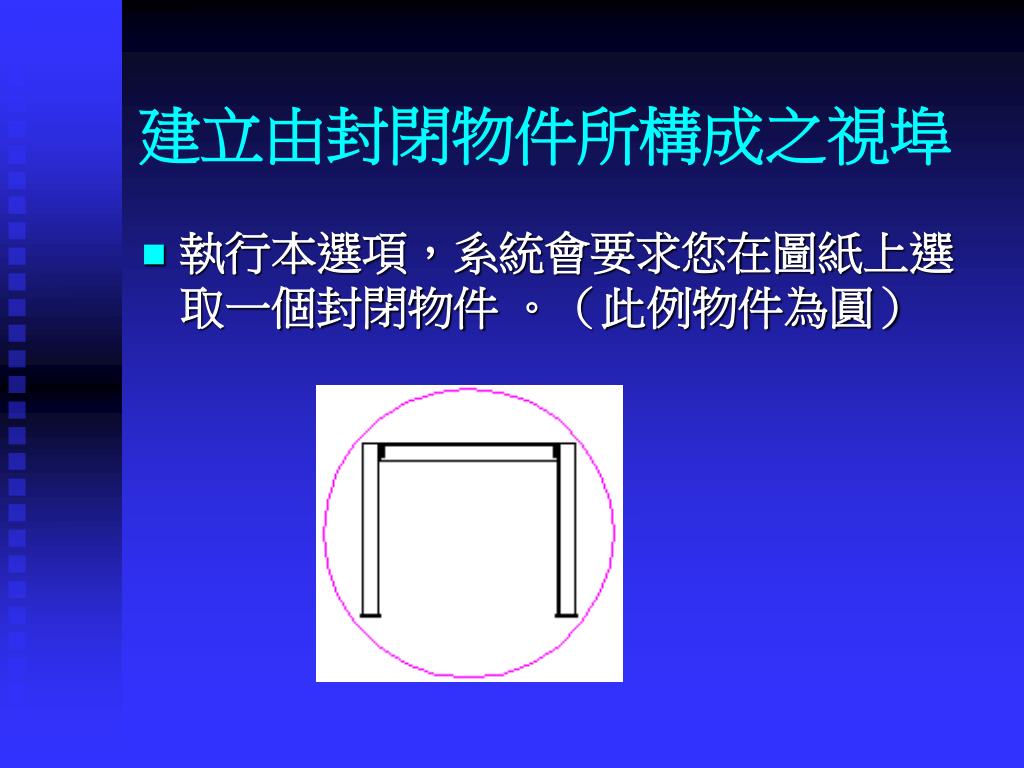

19. 建立由封閉物件所構成之視埠 • 執行本選項，系統會要求您在圖紙上選取一個封閉物件 。（此例物件為圓）

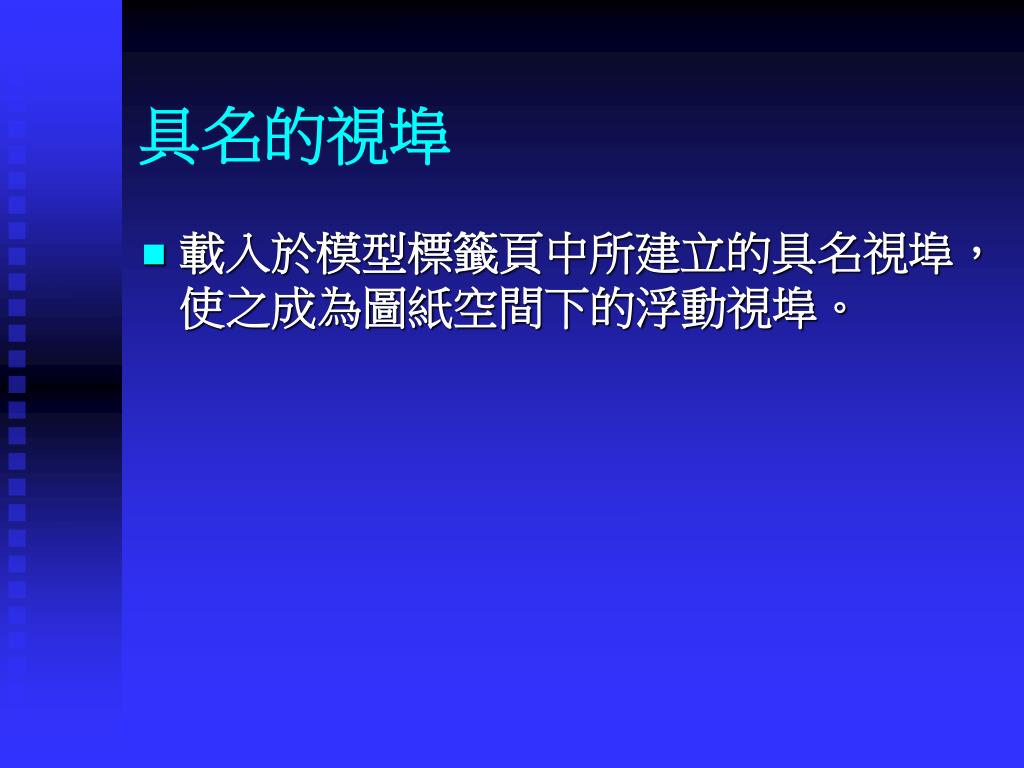

20. 具名的視埠 • 載入於模型標籤頁中所建立的具名視埠，使之成為圖紙空間下的浮動視埠。

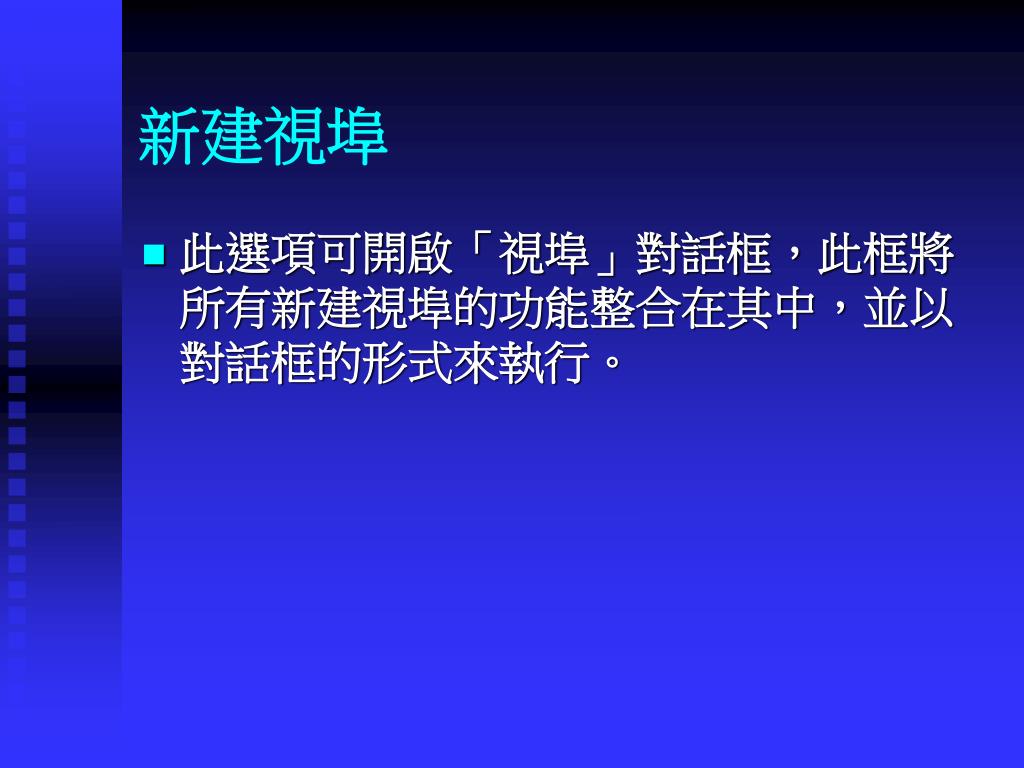

21. 新建視埠 • 此選項可開啟「視埠」對話框，此框將所有新建視埠的功能整合在其中，並以對話框的形式來執行。

22. 在配置中切換「圖紙空間」及「模型空間」 • 選取狀態列的「模型或圖紙空間」狀態鈕，可令其在 與 兩種狀態下切換。

23. 圖紙空間 • 在圖紙空間下工作時，視埠中的內容就相當於不存在，也就是不能編輯視埠中的模型。 • 可在圖紙上建立視埠、調整視埠的大小與位置。 • 使用繪圖指令在圖紙上繪圖。但不會顯示在「模型標籤頁」中。

24. 模型空間 （非模型標籤頁） • 在模型空間下工作時，則圖紙空間中的內容就相當於不存在 ，只會更動顯示在模型標籤頁中之內容。 • 可調整視埠中模型的顯示比例與顯示範圍。 • 在各個視埠中編輯模型（就如同在模型標籤頁中編輯模型一般）。

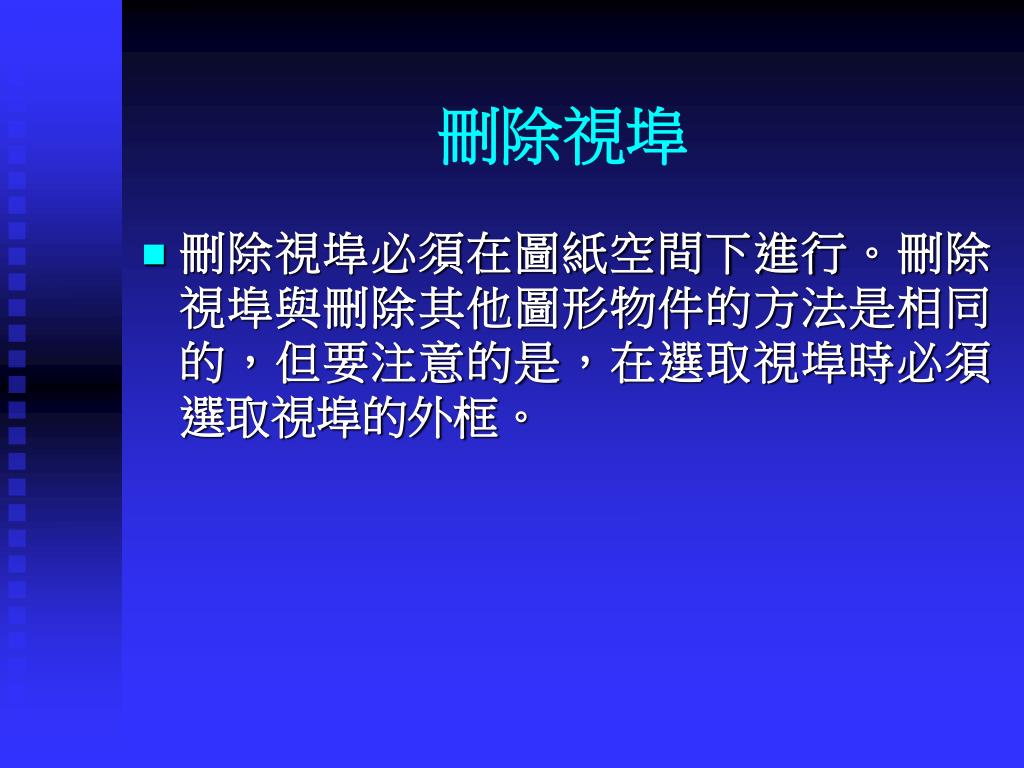

25. 刪除視埠 • 刪除視埠必須在圖紙空間下進行。刪除視埠與刪除其他圖形物件的方法是相同的，但要注意的是，在選取視埠時必須選取視埠的外框。

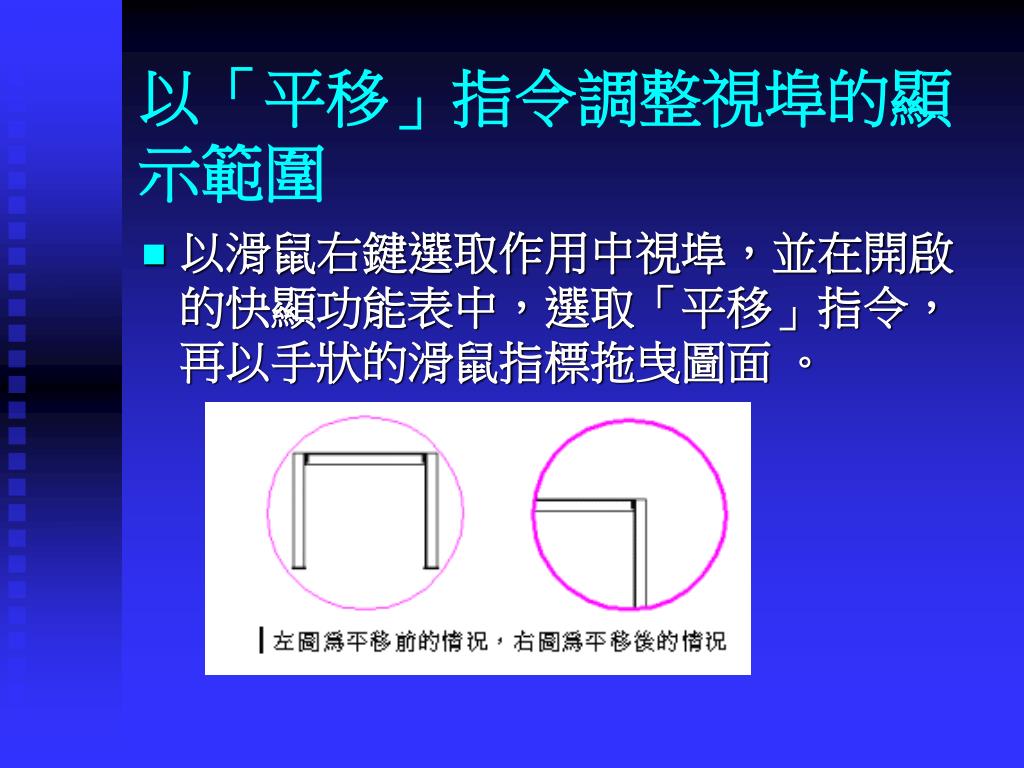

26. 以「平移」指令調整視埠的顯示範圍 • 以滑鼠右鍵選取作用中視埠，並在開啟的快顯功能表中，選取「平移」指令，再以手狀的滑鼠指標拖曳圖面 。

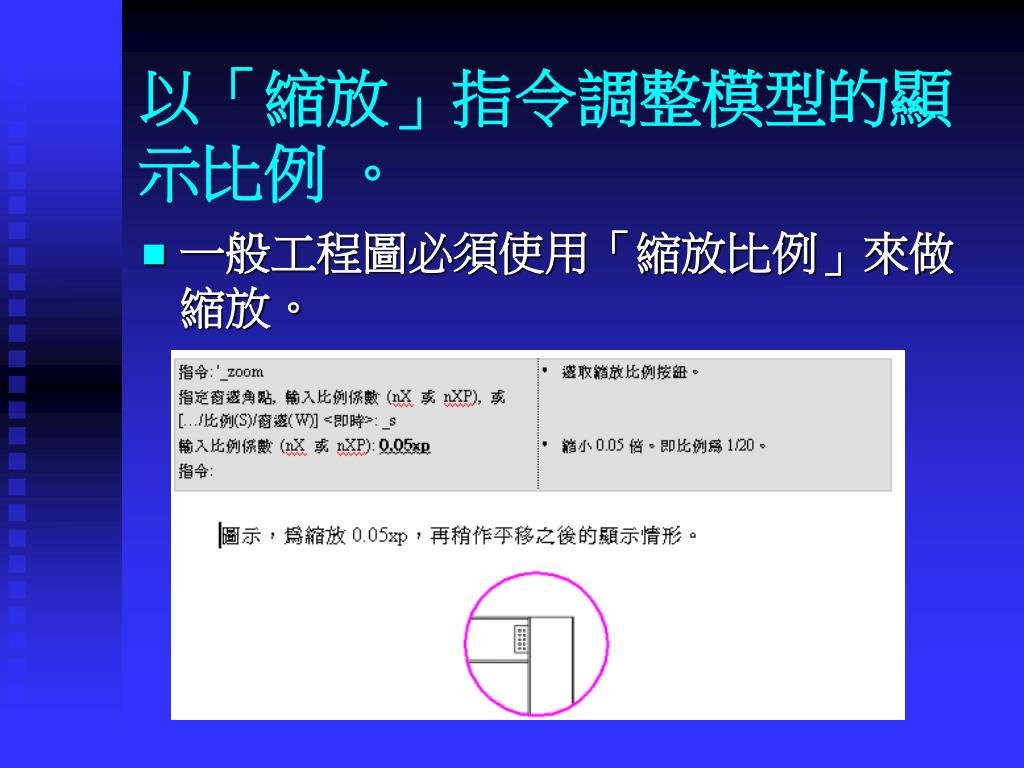

27. 以「縮放」指令調整模型的顯示比例 。 • 一般工程圖必須使用「縮放比例」來做縮放。

28. 以編輯指令調整視埠的位置與大小 • 移動或複製視埠 • 以「拉伸」指令改變視埠的大小 。

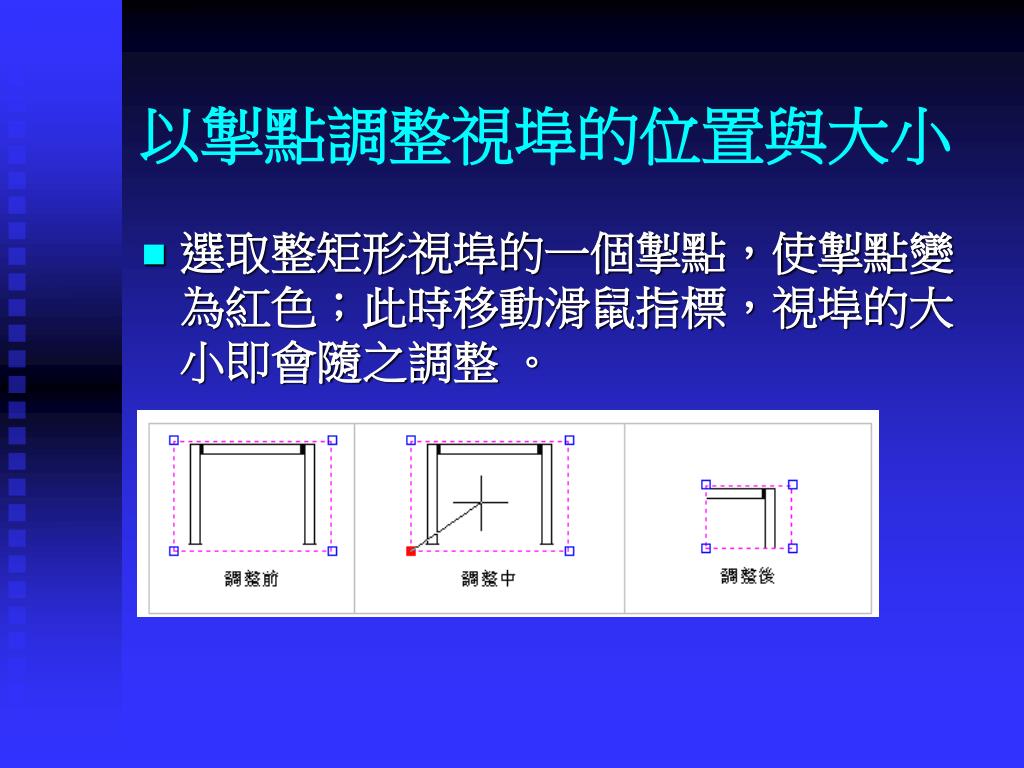

29. 以掣點調整視埠的位置與大小 • 選取整矩形視埠的一個掣點，使掣點變為紅色；此時移動滑鼠指標，視埠的大小即會隨之調整 。

30. 在圖紙空間下為模型繪製標註 • 在圖紙空間下進行標註時，因為無法選取視埠中的物件， 故只能利用「物件鎖點」來進行標註。 • 如須作「半徑」、「直徑」與「中心記號」等選取物件之標註，您必須在圖紙空間下重繪該物件行，完成後再刪除該物件。 • 在圖紙空間標註尺寸時，要注意視埠中模型顯示比例的問題 。 • 當不同的視埠所顯示的模型比例不統一時，就必須針對不同的比例設計不同的標註型式。

31. 關聯性標註 • 對所有採用物件鎖點的方式或採用選取物件的方式所繪出之標註，這些標註將與物件之間建立關聯，亦即，當物件的幾何條件改變時（包含尺寸調整、移動、縮放等），標註將會自動隨之更新。

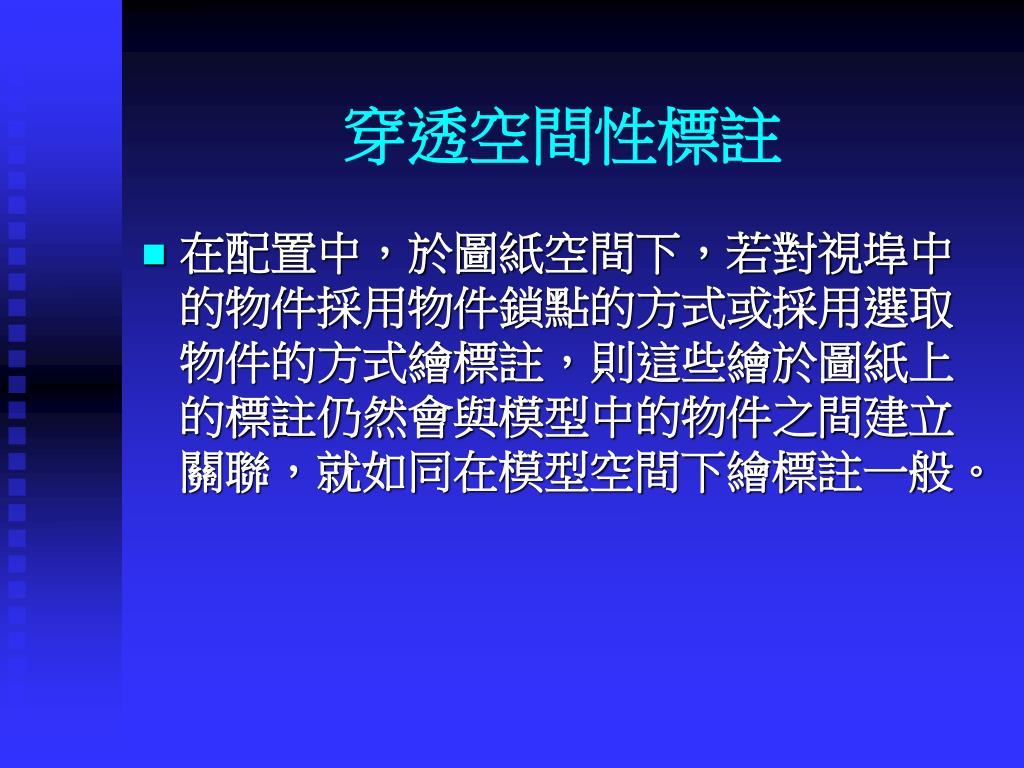

32. 穿透空間性標註 • 在配置中，於圖紙空間下，若對視埠中的物件採用物件鎖點的方式或採用選取物件的方式繪標註，則這些繪於圖紙上的標註仍然會與模型中的物件之間建立關聯，就如同在模型空間下繪標註一般。

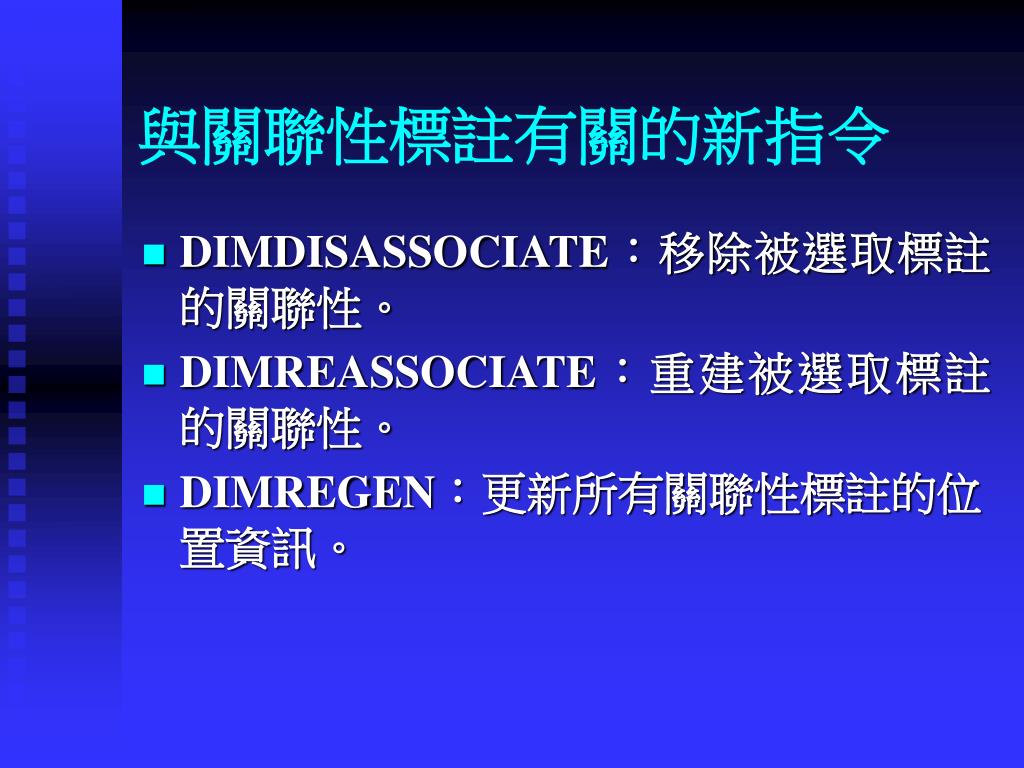

33. 與關聯性標註有關的新指令 • DIMDISASSOCIATE：移除被選取標註的關聯性。 • DIMREASSOCIATE：重建被選取標註的關聯性。 • DIMREGEN：更新所有關聯性標註的位置資訊。

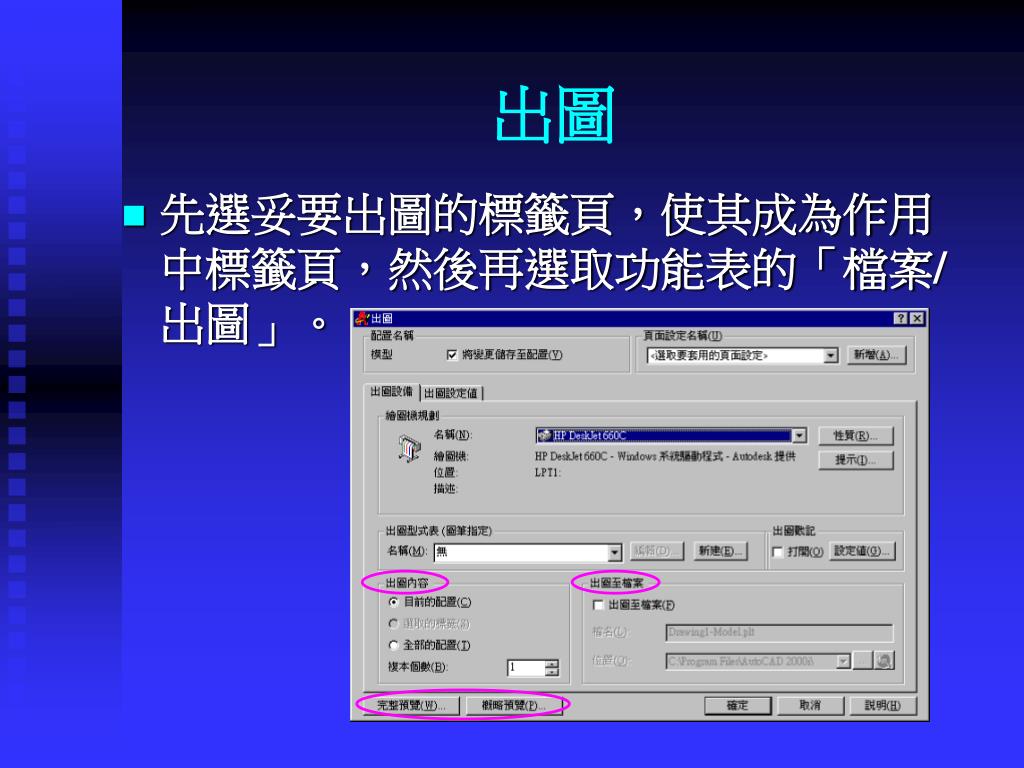

34. 出圖 • 先選妥要出圖的標籤頁，使其成為作用中標籤頁，然後再選取功能表的「檔案/出圖」。

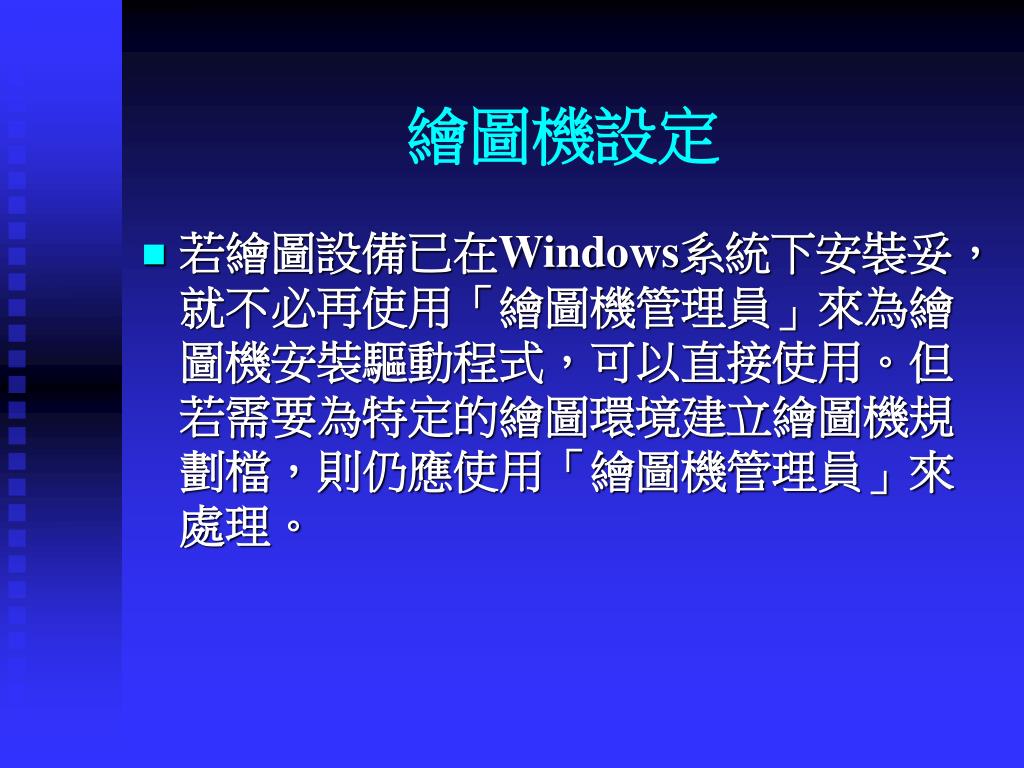

35. 繪圖機設定 • 若繪圖設備已在Windows系統下安裝妥，就不必再使用「繪圖機管理員」來為繪圖機安裝驅動程式，可以直接使用。但若需要為特定的繪圖環境建立繪圖機規劃檔，則仍應使用「繪圖機管理員」來處理。

36. 新建『配置』 • 模型的內容可能很複雜，需要使用多張圖紙來出圖，所以AutoCAD允許為模型建立多個配置。當現有的配置不符所需時，即應新建配置。以滑鼠右鍵在配置標籤列中任選一個配置名稱，則開啟的快取功能表 ，選「新建配置」選項。
