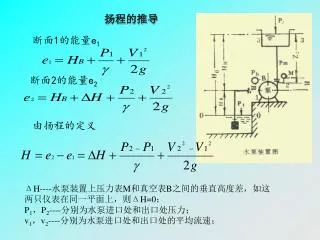

  1. 扬程的推导 断面1的能量e1 断面2的能量e2 由扬程的定义 ΔH----水泵装置上压力表M和真空表B之间的垂直高度差,如这 两只仪表在同一平面上,则ΔH=0; P1,P2----分别为水泵进口处和出口处压力; v1,v2----分别为水泵进口处和出口处的平均流速;

  2. 扬程的推导 上式中的P1,P2一般用真空表和压力表来测量,测得的是相对压力,换算成绝对压力,则 式中: Pa----大气压力; Pm----相对压力,即压力表M指示值; PB/r----真空度,PB为真空表B的读数

  3. 扬程的推导 代入扬程计算公式有 扬程的另一种计算公式为: H=H0+hW H0----几何扬程,也称为静扬程或实际扬程; hW----吸水管和压水管的水力损失之和。
