DESIGN GRAPHICS 1. PLANS DRAWING

DESIGN GRAPHICS 1. PLANS DRAWING. يعتمد رسم المسقط الأفقي على أسلوب الإسقاط الهندسي المتعامد وهو أسلوب لرسم الأشكال ذات الثلاث أبعاد في رسومات ثنائية الأبعاد، حيث تكون خطوط الإسقاط متوازية لا يظهر العمق للأشكال.

Download Presentation

DESIGN GRAPHICS 1. PLANS DRAWING

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

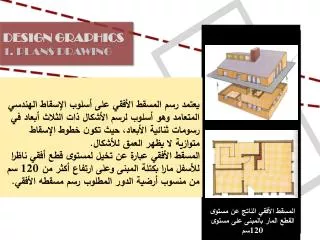

  1. DESIGN GRAPHICS 1. PLANS DRAWING يعتمد رسم المسقط الأفقي على أسلوب الإسقاط الهندسي المتعامد وهو أسلوب لرسم الأشكال ذات الثلاث أبعاد في رسومات ثنائية الأبعاد، حيث تكون خطوط الإسقاط متوازية لا يظهر العمق للأشكال. المسقط الأفقي عبارة عن تخيل لمستوى قطع أفقي ناظرا للأسفل مارا بكتلة المبنى وعلى ارتفاع أكثر من 120 سم من منسوب أرضية الدور المطلوب رسم مسقطه الأفقي. المسقط الأفقي الناتج عن مستوى القطع المار بالمبنى على مستوى 120سم

  2. DESIGN GRAPHICS 1. PLANS DRAWING • خطوات رسم المسقط الأفقي: • لرسم المسقط الأفقي لمبنى يجب إتباع الخطوات التالية: • تحديد مقاسات الورق المراد الرسم عليه، ومن ثم اختيار مقياس الرسم المناسب. • اختيار موقع المسقط الضبط بالنسبة للوحة. • رسم جميع الحوائط الداخلية والخارجية بقلم الرصاص. • رسم الفتحات للأبواب والشبابيك، توقيع مكان الدرج. • فرش فراغات المسقط المتعددة بتحديد أبعاد قطع الأثاث المستخدمة.

  3. DESIGN GRAPHICS 1. PLANS DRAWING أنواع المساقط الأفقية: أولا:المسقط المعماري. المسقط المعماري يساعد في إعطاء إحساس العميل بمساحة الفراغات المختلفة، وأسلوب استخدامها، وذلك من خلال استخدام الرموز والمصطلحات الخاصة بفرش الفراغات المعمارية. يتم التوصل إليها عبر عدة مراحل بداية من رسم الكر وكيات الأولية تحدد العلاقات الوظيفية بين الفراغات المتعددة في المسقط الواحد. ويتم تحديد مساحة كل فراغ من خلال مساحة قطع الأثاث التي ستشغل المكان بالإضافة إلى المساحة الجانية اللازمة للحركة .

  4. DESIGN GRAPHICS 1. PLANS DRAWING محتويات المسقط الأفقي: الفراغات المعمارية المختلفة بأبعادها وأسمائها فرش كافة الفراغات المعمارية الرموز الخاصة بالأبواب والشبابيك سهم الشمال توقيع الأعمدة الإنشائية بصورة أولية خطوط القطع المختلفة. المناسيب المختلفة.

  5. DESIGN GRAPHICS 1. PLANS DRAWING

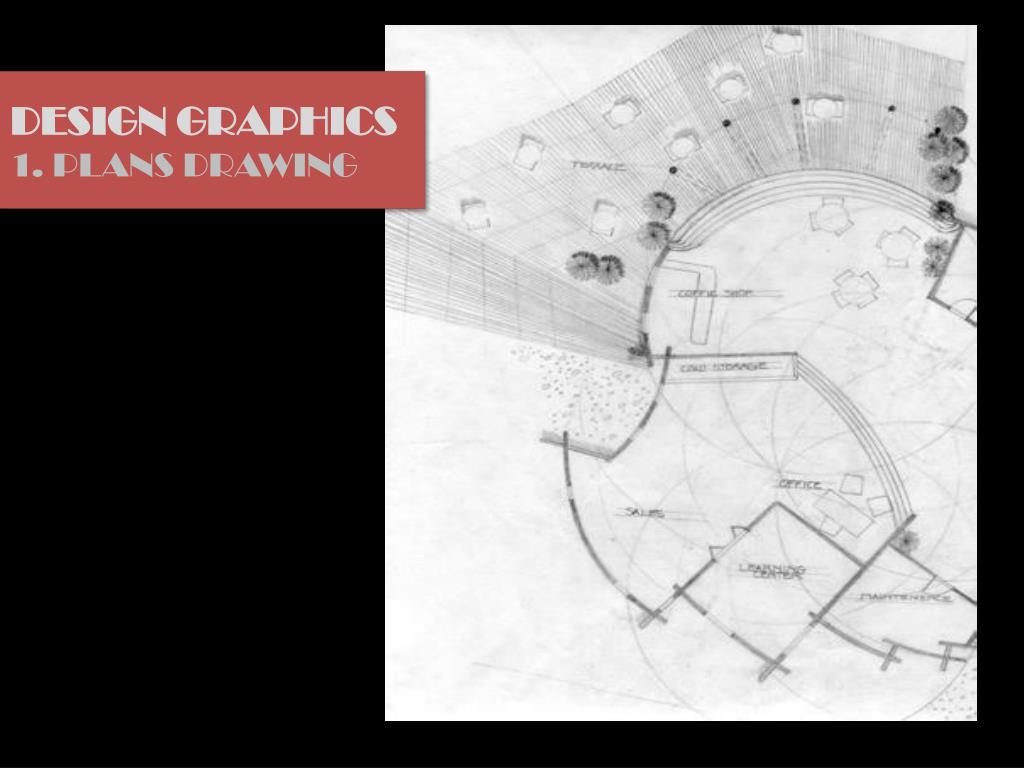

  6. DESIGN GRAPHICS 1. PLANS DRAWING

  7. DESIGN GRAPHICS 1. PLANS DRAWING

  8. DESIGN GRAPHICS 1. PLANS DRAWING • ثانيا: المساقط التنفيذية. • توضح كافة البيانات التي تساعد في العملية التنفيذية في المسقط الأفقي وتكتب جميع الأبعاد بدلا من استخدام مقياس رسم وتوضح: • موقع السلالم وعروضها واتجاه الصعود وأرقام الدرجات • سهم الشمال وعلاقته بالمسقط الأفقي • أسماء الفراغات وتكون في منطقة متوسطة داخل الفراغ. • كتابة أرقام التشطيبات للفراغات المختلفة ( حوائط وأسقف وأرضيات وبانيل). • توضيح المناسيب . • أماكن خطوط القطع .

  9. DESIGN GRAPHICS 1. PLANS DRAWING • توضيح أرقام الواجهات. • توضيح رموز الفتحات والشبابيك. • فرش فقط لقطع الأثاث الثابتة • توضيح الأعمدة الإنشائية. • توضيح المحاور الأفقية والرأسية وأرقامها • كتابة كافة الأبعاد الداخلية والخارجية في المبنى. • إرفاق جداول للتشطيبات والأبواب والشبابيك.

  10. DESIGN GRAPHICS 1. PLANS DRAWING
