SIMBOLOGÍA

SIMBOLOGÍA. TAG NUMBER. LETRAS DE IDENTIFICACIÓN. LÍNEAS DE TRANSMISIÓN. TIPOS DE ALIMENTACIÓN. SÍMBOLOS ISA S5-1. SIMBOLOGÍA DE VÁLVULAS. INSTRUMENTOS DE TEMPERATURA. INSTRUMENTOS DE PRESIÓN. INSTRUMENTOS DE NIVEL. INSTRUMENTOS DE FLUJO. EQUIPOS DE PROCESO. EQUIPOS DE PROCESO.

nate
Download Presentation

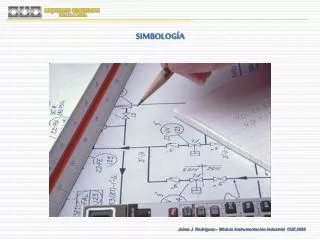

SIMBOLOGÍA

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. SIMBOLOGÍA

  2. TAG NUMBER

  3. LETRAS DE IDENTIFICACIÓN

  4. LÍNEAS DE TRANSMISIÓN TIPOS DE ALIMENTACIÓN

  5. SÍMBOLOS ISA S5-1

  6. SIMBOLOGÍA DE VÁLVULAS

  7. INSTRUMENTOS DE TEMPERATURA

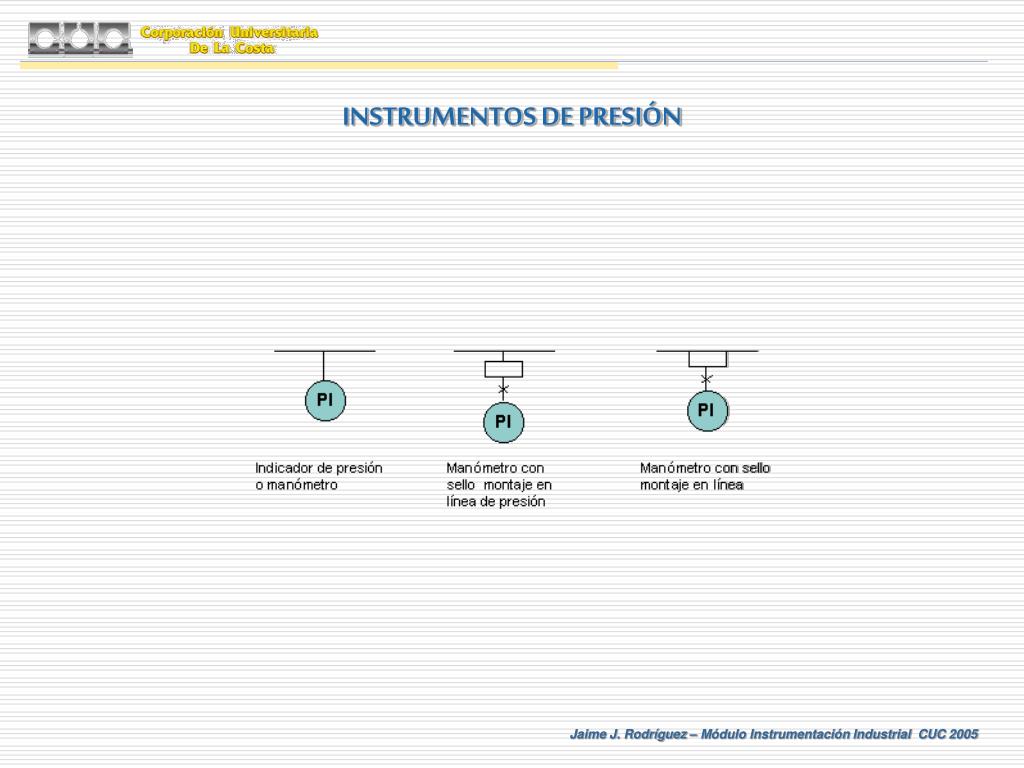

  8. INSTRUMENTOS DE PRESIÓN

  9. INSTRUMENTOS DE NIVEL

  10. INSTRUMENTOS DE FLUJO

  11. EQUIPOS DE PROCESO

  12. EQUIPOS DE PROCESO

  13. EQUIPOS DE PROCESO

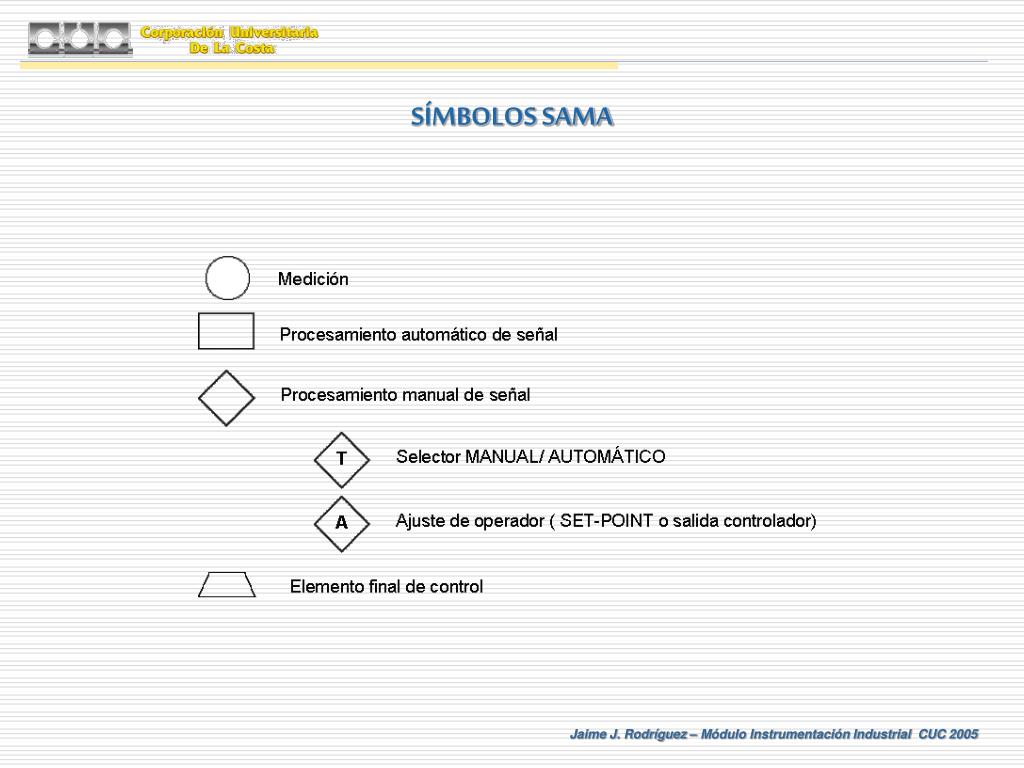

  14. SÍMBOLOS SAMA

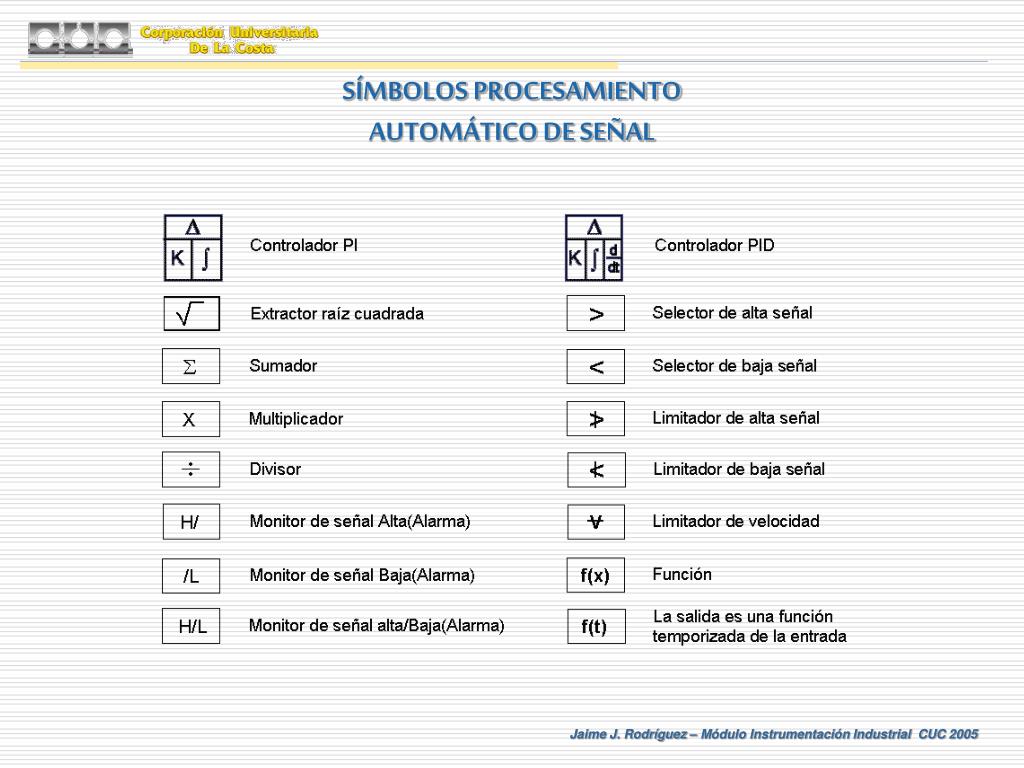

  15. SÍMBOLOS PROCESAMIENTO AUTOMÁTICO DE SEÑAL

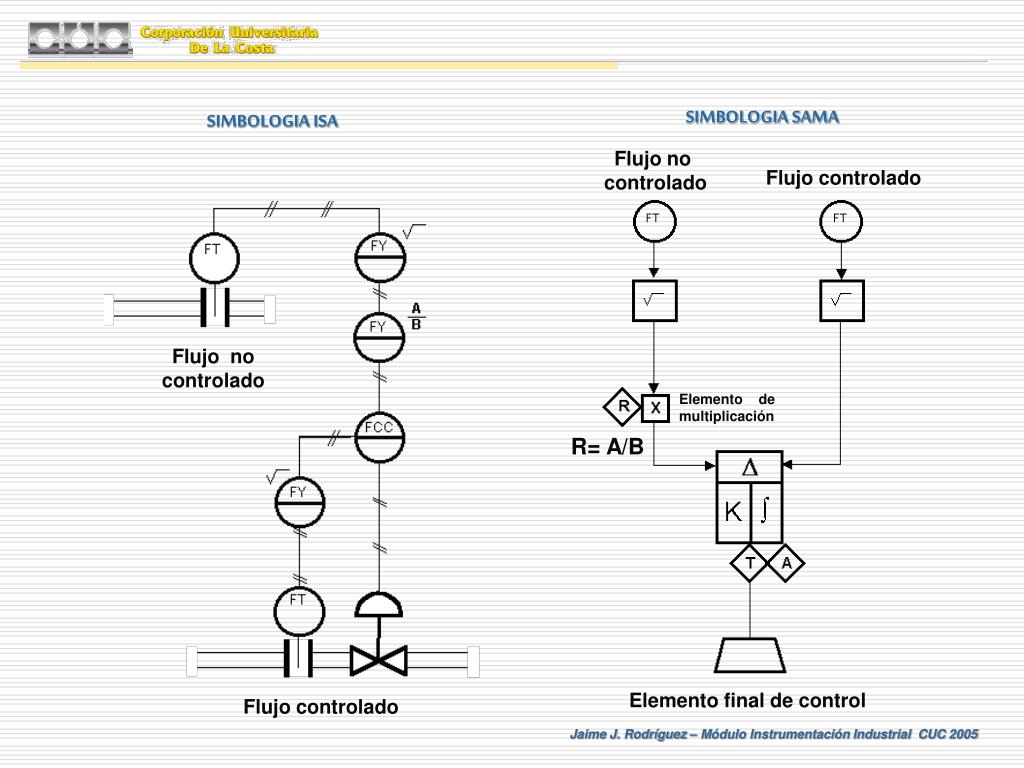

  16. SIMBOLOGIA SAMA SIMBOLOGIA ISA Flujo no controlado Flujo controlado Flujo no controlado Elemento de multiplicación R= A/B Elemento final de control Flujo controlado

  17. EJERCICIOS SIMBOLOGÍA

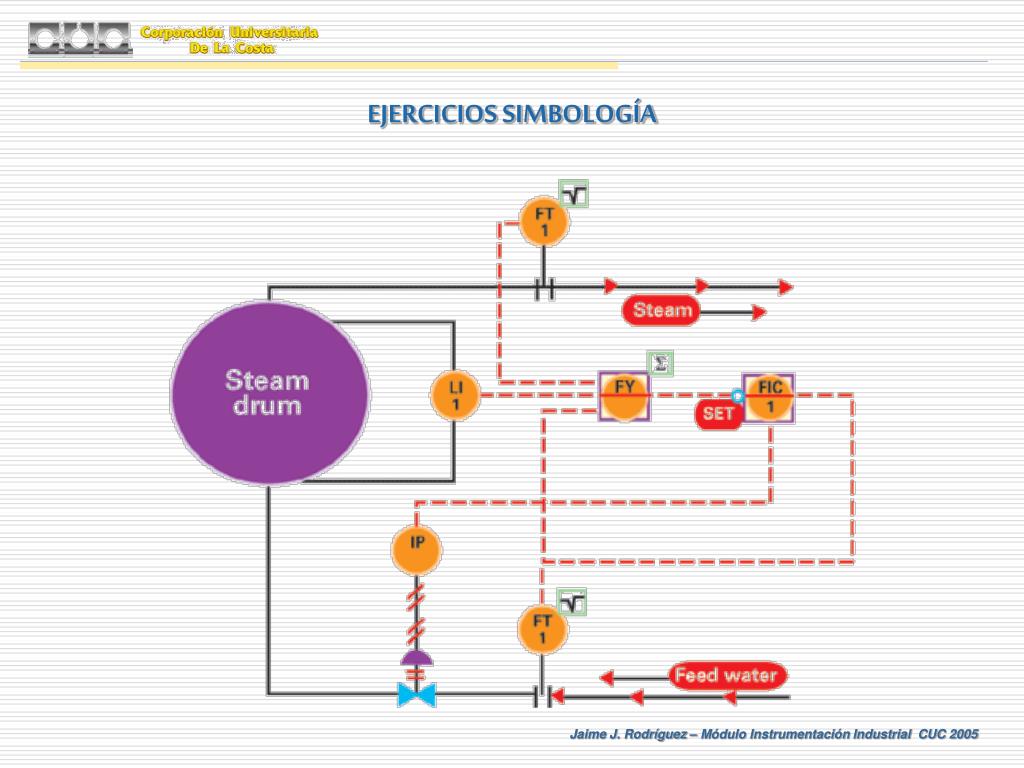

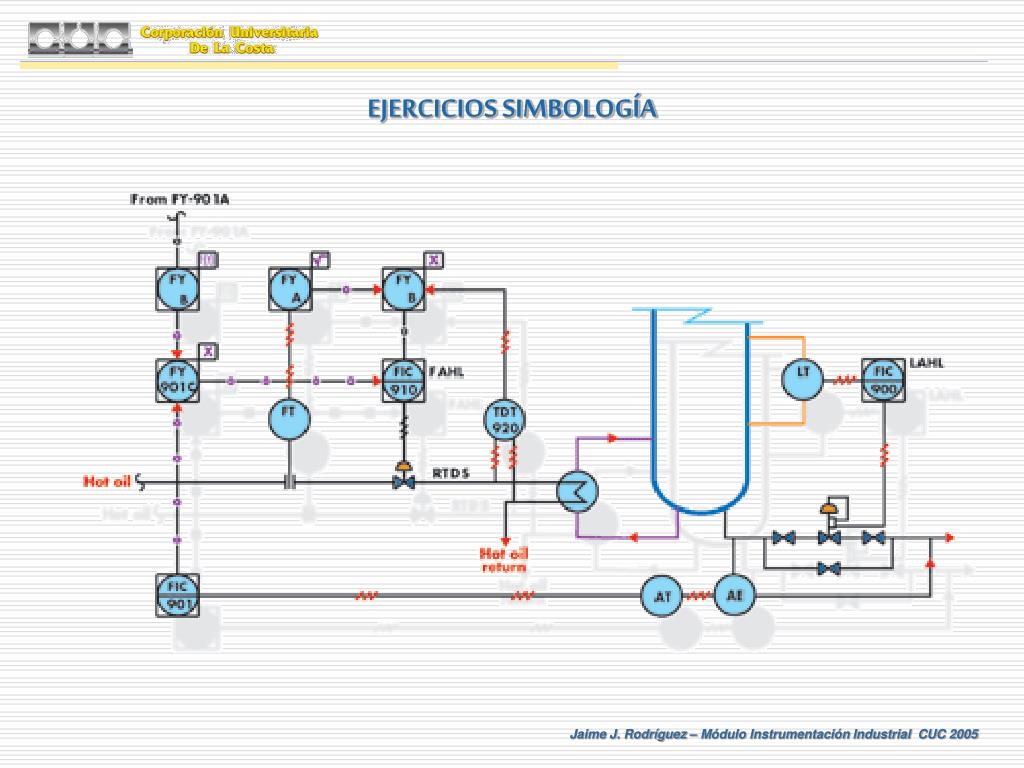

  18. EJERCICIOS SIMBOLOGÍA

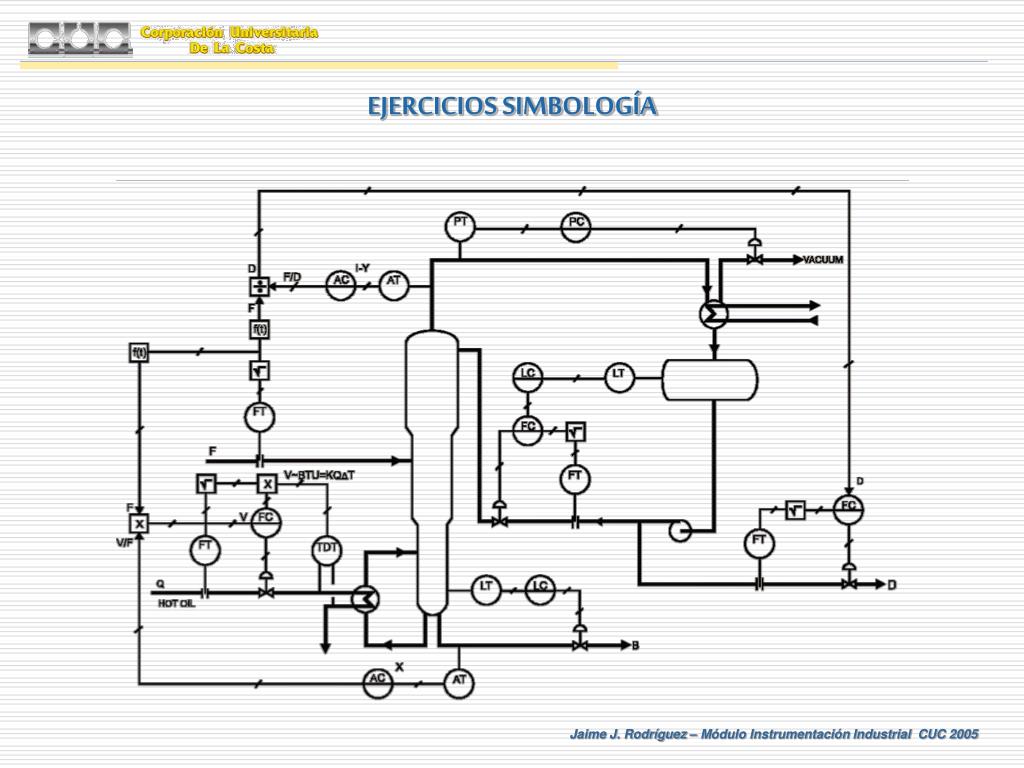

  19. EJERCICIOS SIMBOLOGÍA
