  1. وما أوتيتم من العلم إلا قليلاً جامـعة أم القـرى الكلية الجامعية بمكة المكرمة قسـم الفـيزياء Umm Al-Qura University University Collage at MakkahAlmokrma Physics Department محاضرات فيزياء حديثة1 252 فيز  

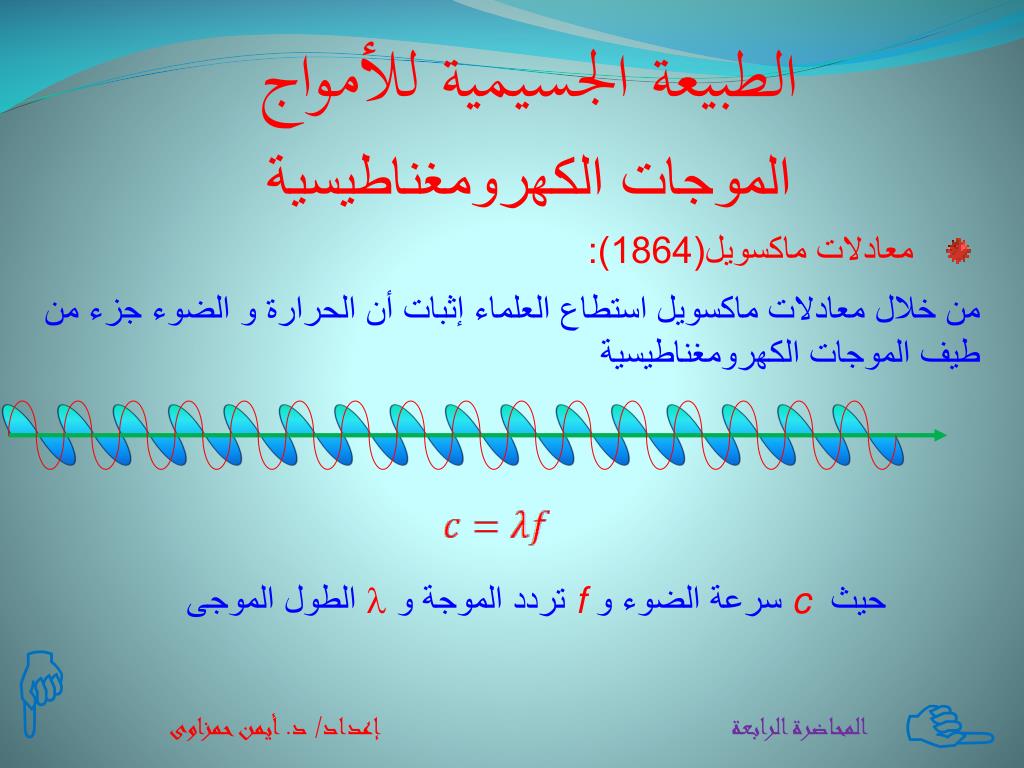

  2. الطبيعة الجسيمية للأمواج الموجات الكهرومغناطيسية • معادلات ماكسويل(1864): من خلال معادلات ماكسويل استطاع العلماء إثبات أن الحرارة و الضوء جزء من طيف الموجات الكهرومغناطيسية حيث cسرعة الضوء و fتردد الموجة و  الطول الموجى   المحاضرة الرابعة إعداد/ د. أيمن حمزاوى

  3. الطيف الكهرومغناطيسى يزداد التردد f الأشعة فوق البنفسجية الأشعة تحت الحمراء موجات الراديو الأشعة السينية أشعة جاما الضوء المرئى  يزداد الطول الموجى   المحاضرة الرابعة إعداد/ د. أيمن حمزاوى

  4. الانتقال بالاشعاع يشع الجسم (يمتص) الموجات الكهرومغناطيسية مباشرة دون الحاجة إلى وسط (مثل وصول حرارة وضوء الشمس إلى الأرض) T1 • قانون ستيفان – بولتزمانللاشعاع (1884): استطاع استيفان من وضع قانون تجريبى لانتقال الطاقة بالاشعاع 1879 و قام بولتزمانباثباته نظرياً 1884 T2 معدل إشعاع الطاقة : حيث eمعامل الإنبعاثية للجسم وثابت ستيفان للإشعاع وTK1&TK2درجة الحرارة المطلقة للوسطين وذلك فى حالة الاتزان الحرارى   المحاضرة الرابعة إعداد/ د. أيمن حمزاوى

  5. توزيع ماكسويل - بولتزمان استطاع ماكسويل و بولتزمان (كل على حدة) باستخدام قوانين الديناميكا الحرارية من استنتاج قانون يمثل توزيع الطاقات للجسيمات المستقلة فى حالة الاتزان الحرارى: نسبة التوزيع P(E) حيث Pنسبة الجسيمات التى لها طاقةEi وk ثابت بولتزمان و T درجة الحرارة المطلقة   E الطاقة المحاضرة الرابعة إعداد/ د. أيمن حمزاوى

  6. الجسم الأسود • هو جسم تام السواد يمتص جميع الأشعة الساقطة عليه و لا يعكس أى أشعة عندما تكون درجة حرارته أقل من درجة حرارة الوسط المحيط به معامل الامتصاص للجسم الأسود هو الوحدة اشعاع الجسم الأسود كما يمتص الجسم الأسود جميع ترددات الموجات الكهرومغناطيسية فإنه يشعهاعندما تكون درجة حرارته أكبر من درجة حرارة الوسط المحيط به عملياً يستخدم كثافة الطاقة الكليةuT بدلاً من معدل اشعاع الطاقة RT و العلاقة بينهما: حيث cسرعة الضوء   المحاضرة الرابعة إعداد/ د. أيمن حمزاوى

  7. تجربة لامير - برنجشيم قام كلا من لامير و برنجشيم بقياس التوزيع الطيفى لاشعاعالجسم الأسود عملياً تدريج للطول الموجى المناظر لزاوية الانحراف 1500 K 1000 K ترمومتر 500 K ملف للتسخين اسطوانة سوداء ذات فتحة ضيقة منشور من الكوارتز مقياس لكثافة الطاقة الاشعاعية   المحاضرة الرابعة إعداد/ د. أيمن حمزاوى

  8. عند تسخين الاسطوانة الى500K يكون معظم الموجات الكهرومغناطيسية ذات أطوال موجية طويلة 1500 K 1000 K 500 K يتحرك المقياس على التدريج لتسجيل كثافة الطاقة الاشعاعية لكل مجموعة من الأطوال الموجية   المحاضرة الرابعة إعداد/ د. أيمن حمزاوى

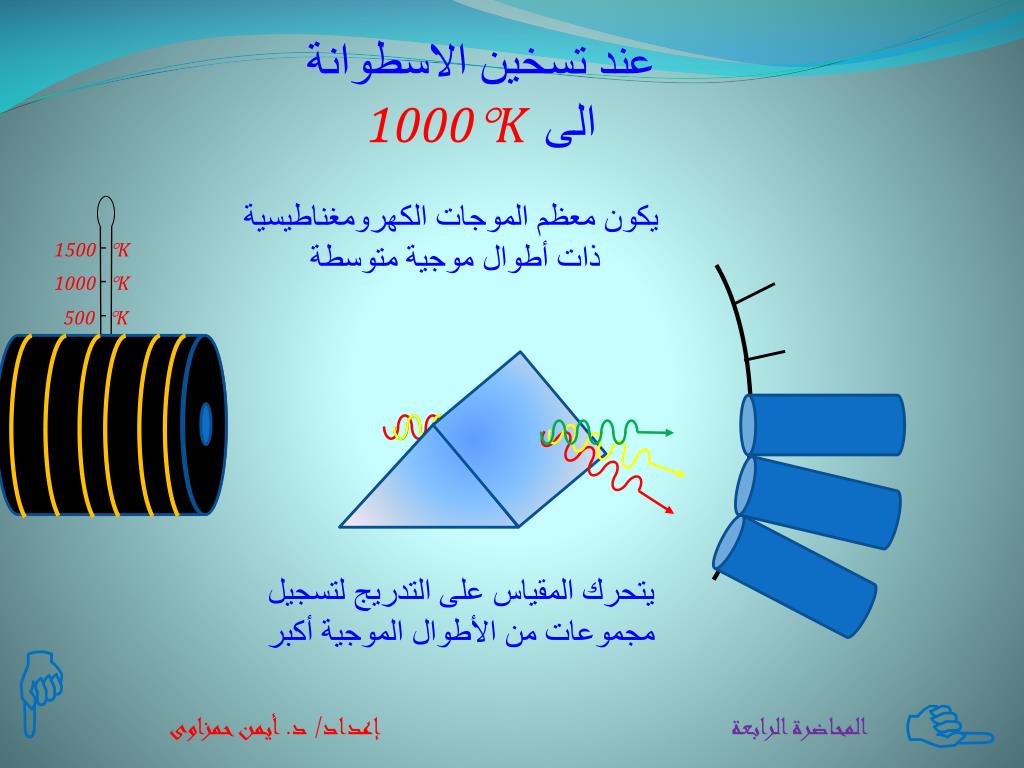

  9. عند تسخين الاسطوانة الى1000K 1500 K يكون معظم الموجات الكهرومغناطيسية ذات أطوال موجية متوسطة 1000 K 500 K يتحرك المقياس على التدريج لتسجيل مجموعات من الأطوال الموجية أكبر   المحاضرة الرابعة إعداد/ د. أيمن حمزاوى

  10. عند تسخين الاسطوانة الى1500K يكون معظم الموجات الكهرومغناطيسية ذات أطوال موجية قصيرة 1500 K 1000 K 500 K يتحرك المقياس على كامل التدريج تقريباً   المحاضرة الرابعة إعداد/ د. أيمن حمزاوى

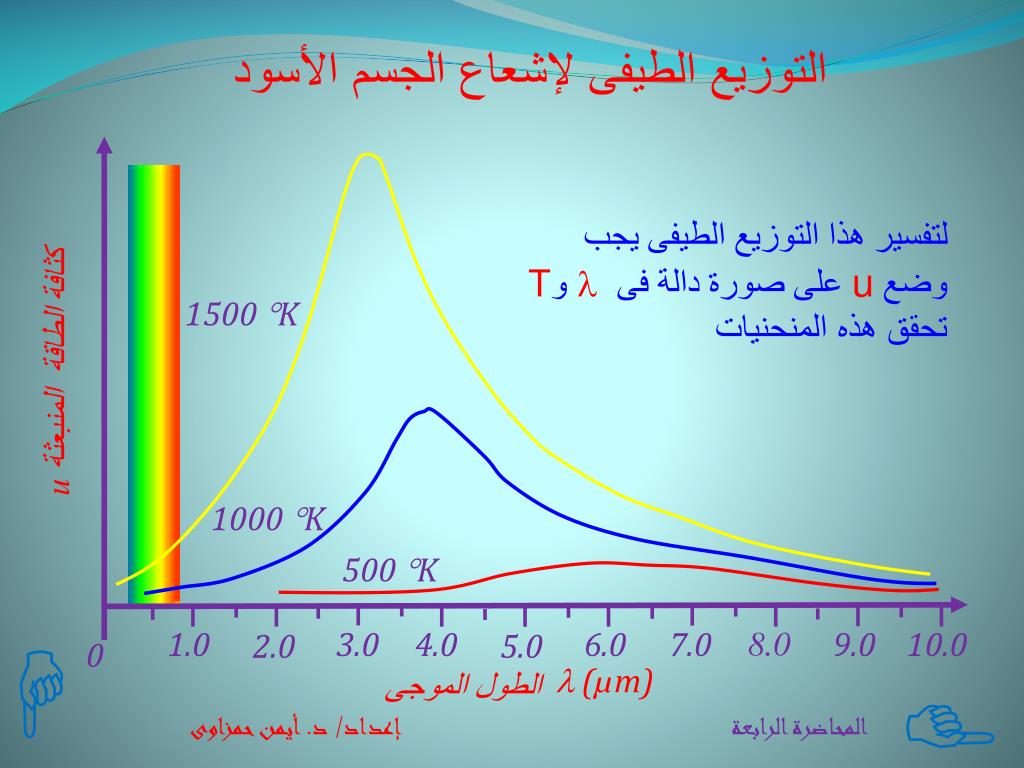

  11. التوزيع الطيفى لإشعاع الجسم الأسود لتفسير هذا التوزيع الطيفى يجب وضع u على صورة دالة فى  وTتحقق هذه المنحنيات 1500 K كثافة الطاقة المنبعثة u 1000 K 500 K  0  6.0 7.0 8.0 9.0 10.0  (µm) 1.0 الطول الموجى 3.0 4.0 المحاضرة الرابعة إعداد/ د. أيمن حمزاوى 2.0 5.0
