APLICAÇÕES

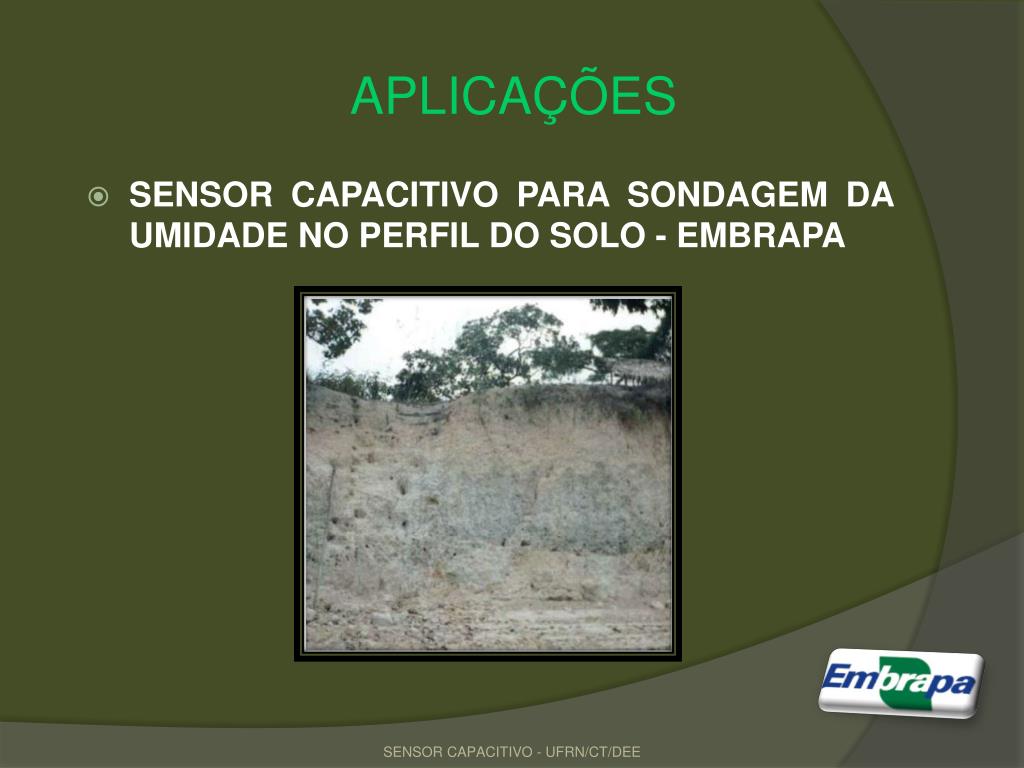

1. APLICAÇÕES • SENSOR CAPACITIVO PARA SONDAGEM DA UMIDADE NO PERFIL DO SOLO - EMBRAPA SENSOR CAPACITIVO - UFRN/CT/DEE

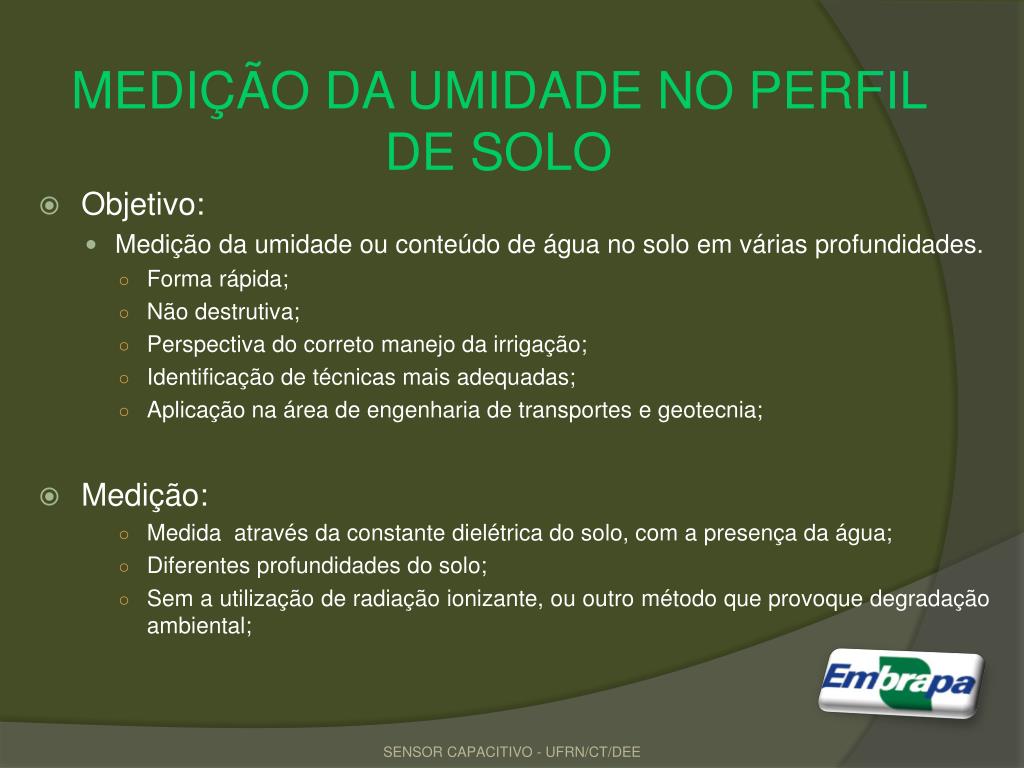

2. MEDIÇÃO DA UMIDADE NO PERFIL DE SOLO • Objetivo: • Medição da umidade ou conteúdo de água no solo em várias profundidades. • Forma rápida; • Não destrutiva; • Perspectiva do correto manejo da irrigação; • Identificação de técnicas mais adequadas; • Aplicação na área de engenharia de transportes e geotecnia; • Medição: • Medida através da constante dielétrica do solo, com a presença da água; • Diferentes profundidades do solo; • Sem a utilização de radiação ionizante, ou outro método que provoque degradação ambiental; SENSOR CAPACITIVO - UFRN/CT/DEE

3. MEDIÇÃO DA UMIDADE NO PERFIL DE SOLO • Vantagem: • A principal vantagem é de poder ser inserida no solo como uma lança com o sensor na ponta e retirada com facilidade, sem a necessidade da instalação de tubos de aceso, ou seja, realizando uma deformação mínima do solo (cerca de 1 cm de diâmetro). • Técnica: • Técnica pouco dependente da textura e da densidade do solo; • As mais sofisticadas são as que utilizam o princípio da Reflectometria no Domínio do Tempo (TDR); • Medição do tempo de propagação das ondas eletromagnéticas; • Frequência em Gigahertz, outros equipamentos menos sofisticados, utilizam na faixa de centenas de kHz e dezenas de MHz; • Nesta faixa de frequência, as constantes dielétricas relativas variam de 3 a 5; • Sensibilidade para medida da umidade do solo (1% a 2%); SENSOR CAPACITIVO - UFRN/CT/DEE

4. MEDIÇÃO DA UMIDADE NO PERFIL DE SOLO HASTE COM O SENSOR CAPACITIVO PRÓXIMO A PONTA, JUNTO COM A FONTE DE ALIMENTAÇAO E TERMINAIS PARA LIGAÇÃO DE UM MULTÍMETRO. CURVA DE CALIBRAÇÃO DO SENSOR CAPACITIVO EM FUNÇÃO DA UMIDADE DA AMOSTRA DE SOLO (CORRELAÇÃO ENTRE A VARIAÇÃO DO VALOR DE TENSÃO DE SAÍDA PROPORCIONAL À UMIDADE). SENSOR CAPACITIVO - UFRN/CT/DEE

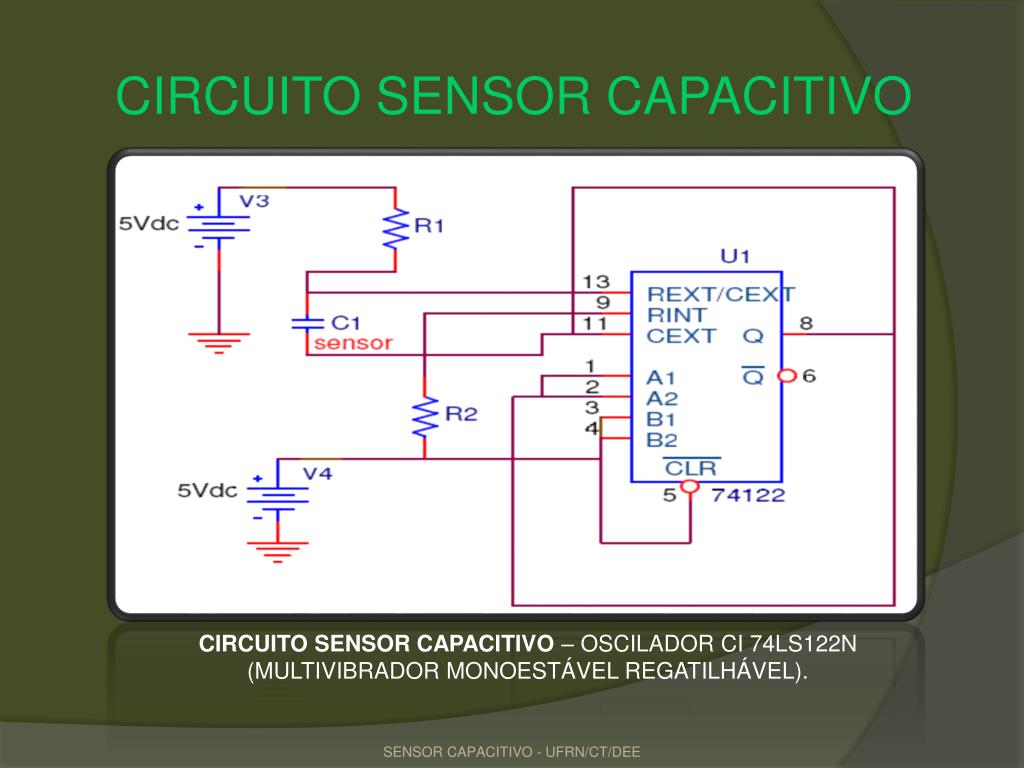

5. CIRCUITO SENSOR CAPACITIVO CIRCUITO SENSOR CAPACITIVO – OSCILADOR CI 74LS122N (MULTIVIBRADOR MONOESTÁVEL REGATILHÁVEL). SENSOR CAPACITIVO - UFRN/CT/DEE

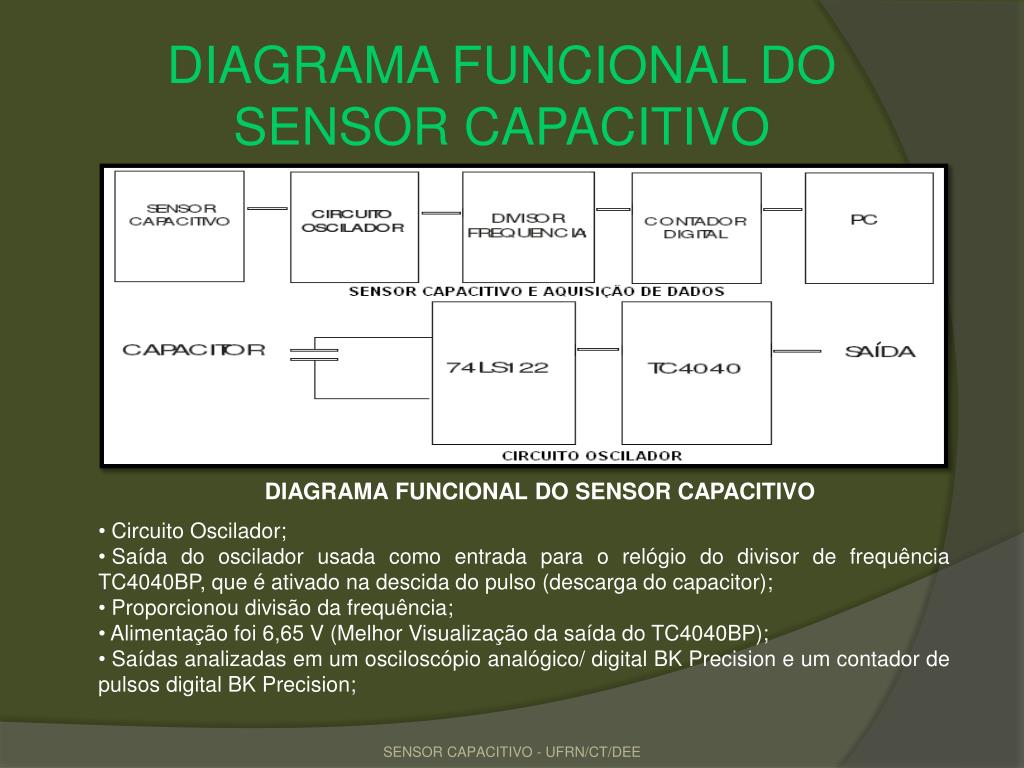

6. DIAGRAMA FUNCIONAL DO SENSOR CAPACITIVO DIAGRAMA FUNCIONAL DO SENSOR CAPACITIVO • Circuito Oscilador; • Saída do oscilador usada como entrada para o relógio do divisor de frequência TC4040BP, que é ativado na descida do pulso (descarga do capacitor); • Proporcionou divisão da frequência; • Alimentação foi 6,65 V (Melhor Visualização da saída do TC4040BP); • Saídas analizadas em um osciloscópio analógico/ digital BK Precision e um contador de pulsos digital BK Precision; SENSOR CAPACITIVO - UFRN/CT/DEE

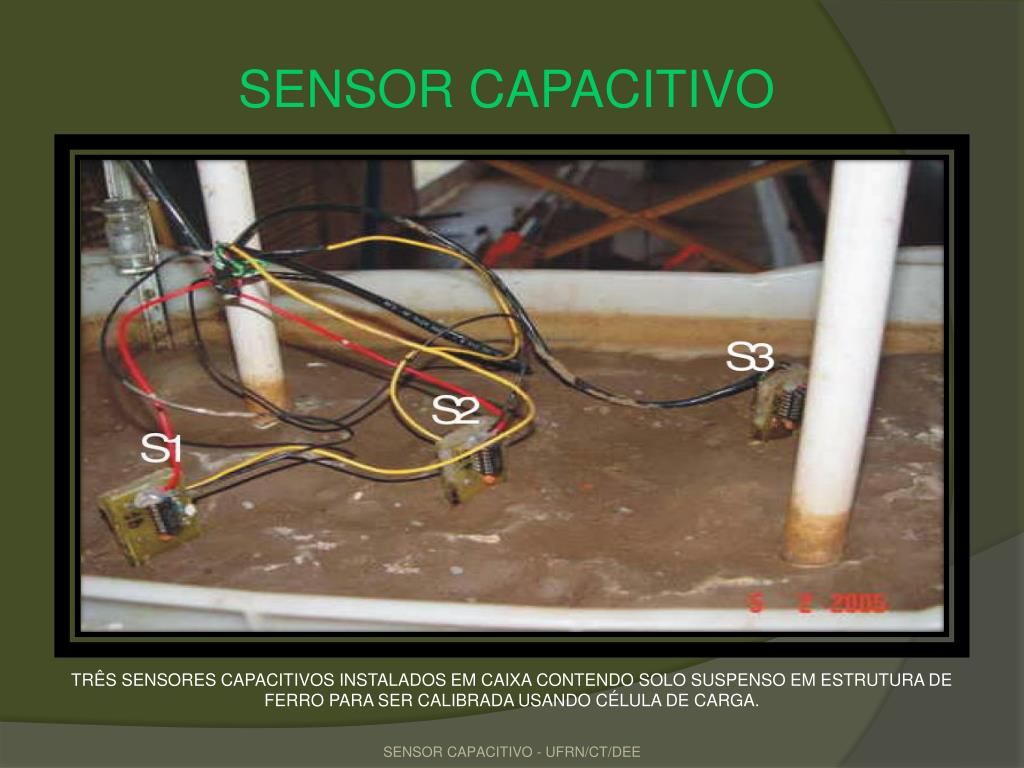

7. SENSOR CAPACITIVO TRÊS SENSORES CAPACITIVOS INSTALADOS EM CAIXA CONTENDO SOLO SUSPENSO EM ESTRUTURA DE FERRO PARA SER CALIBRADA USANDO CÉLULA DE CARGA. SENSOR CAPACITIVO - UFRN/CT/DEE

8. AQUISIÇÃO DOS DADOS SISTEMA DE AQUISIÇÃO DE DADOS COMPOSTO DE CÉLULA DE CARGA SV20 E DE PLACA DE AQUISIÇÃO DE DADOS. SENSOR CAPACITIVO - UFRN/CT/DEE

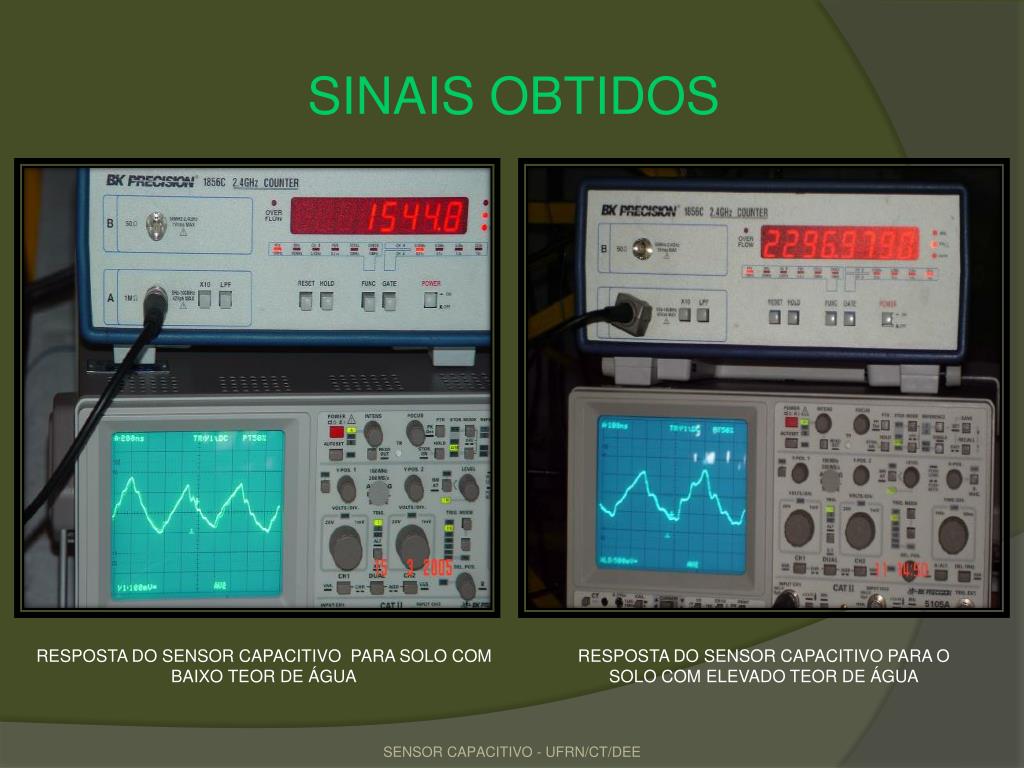

9. SINAIS OBTIDOS RESPOSTA DO SENSOR CAPACITIVO PARA SOLO COM BAIXO TEOR DE ÁGUA RESPOSTA DO SENSOR CAPACITIVO PARA O SOLO COM ELEVADO TEOR DE ÁGUA SENSOR CAPACITIVO - UFRN/CT/DEE

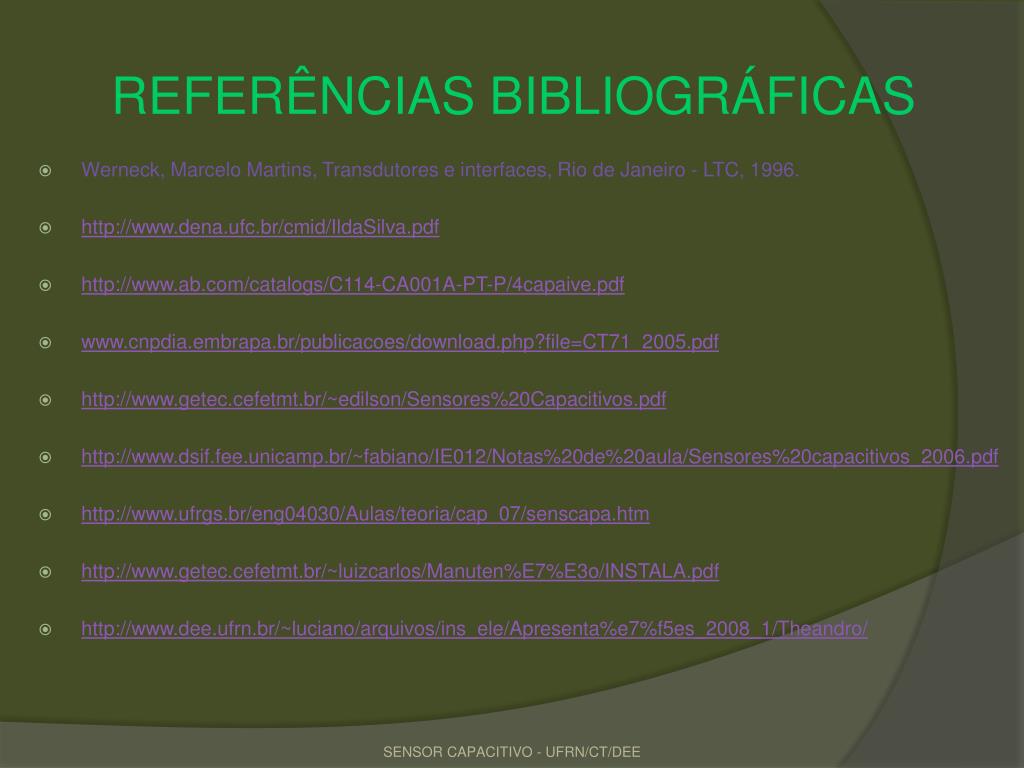

10. REFERÊNCIAS BIBLIOGRÁFICAS • Werneck, Marcelo Martins, Transdutores e interfaces, Rio de Janeiro - LTC, 1996. • http://www.dena.ufc.br/cmid/IldaSilva.pdf • http://www.ab.com/catalogs/C114-CA001A-PT-P/4capaive.pdf • www.cnpdia.embrapa.br/publicacoes/download.php?file=CT71_2005.pdf • http://www.getec.cefetmt.br/~edilson/Sensores%20Capacitivos.pdf • http://www.dsif.fee.unicamp.br/~fabiano/IE012/Notas%20de%20aula/Sensores%20capacitivos_2006.pdf • http://www.ufrgs.br/eng04030/Aulas/teoria/cap_07/senscapa.htm • http://www.getec.cefetmt.br/~luizcarlos/Manuten%E7%E3o/INSTALA.pdf • http://www.dee.ufrn.br/~luciano/arquivos/ins_ele/Apresenta%e7%f5es_2008_1/Theandro/ SENSOR CAPACITIVO - UFRN/CT/DEE
