  1. 郑州电力高等专科学校 循环流化床锅炉设备及运行 主讲：杨建华

  2. 第4讲 物料循环燃烧系统

  3. 循环流化床锅炉本体结构(三维动画)

  4. 　　第一节 炉膛及布风装置　　第二节 点火装置

  5. 目的 • 掌握炉膛、布风装置、点火装置的结构与原理 • 重点 • 布风板、风帽、点火装置的结构和原理 • 难点 • 布风板开孔率与流化质量的关系 • 床下点火燃烧器的配风

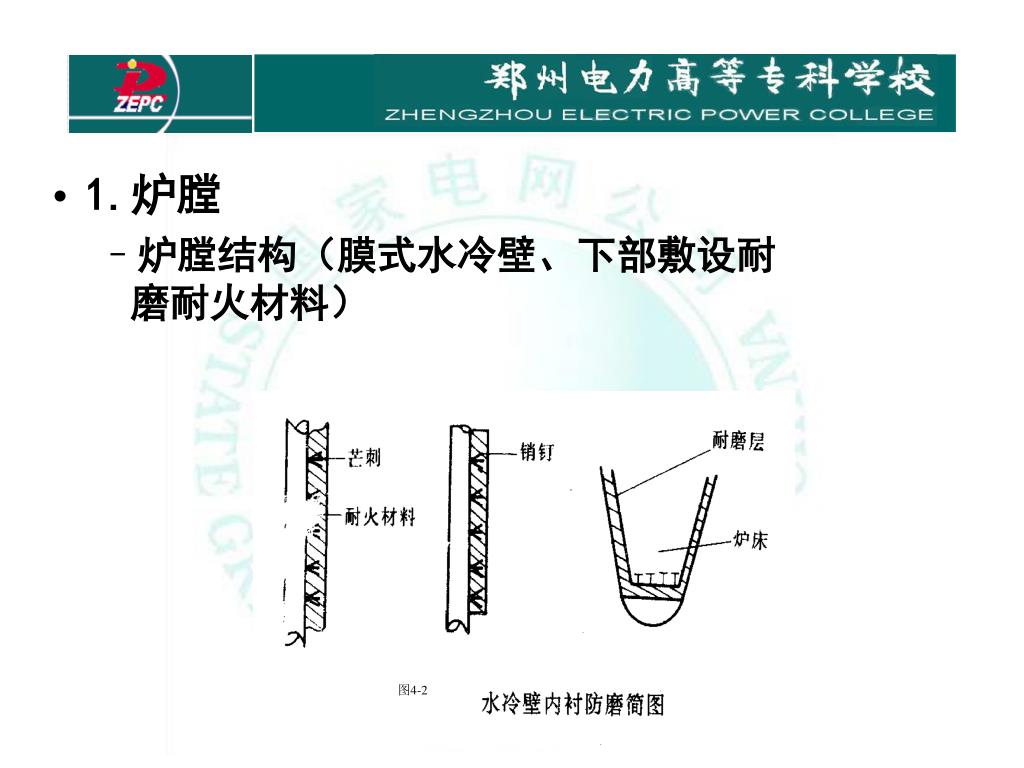

  6. 1.炉膛 炉膛结构（膜式水冷壁、下部敷设耐磨耐火材料） 图4-2

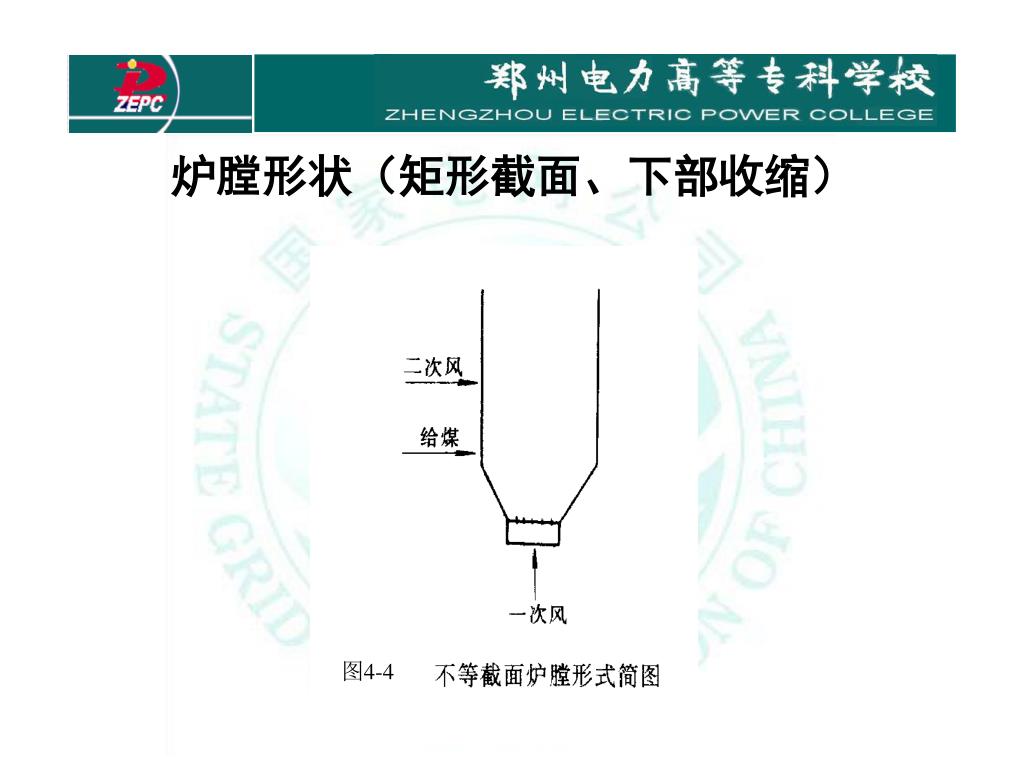

  7. 图4-4 炉膛形状（矩形截面、下部收缩）

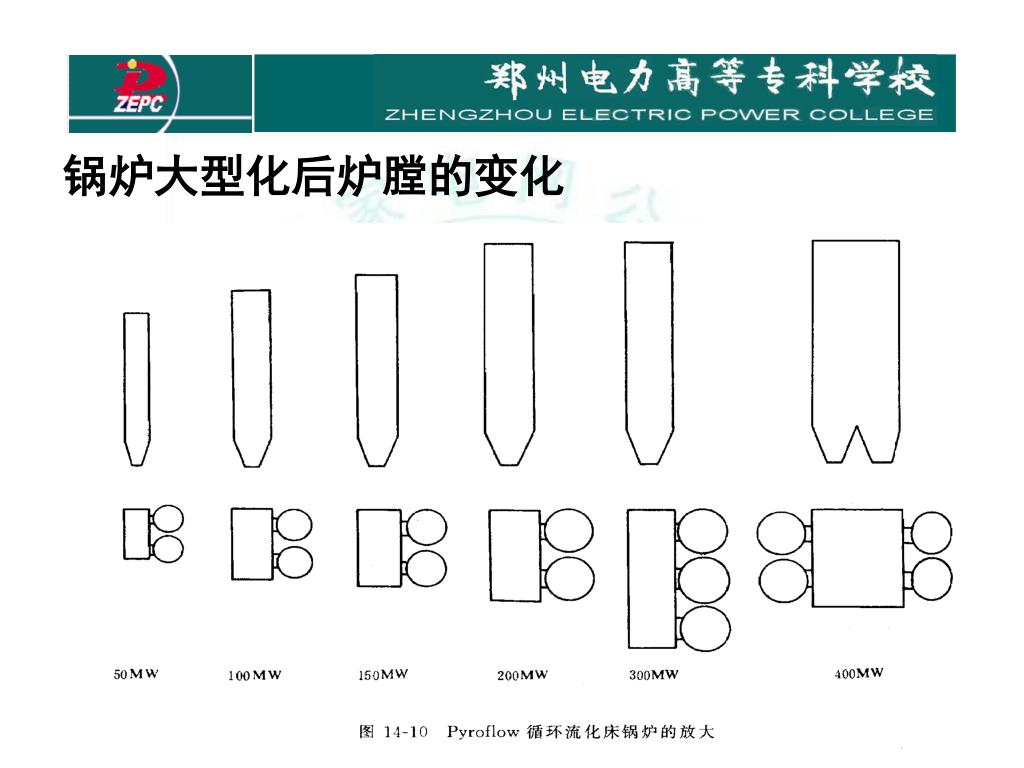

  8. 锅炉大型化后炉膛的变化

  9. 2.布风装置

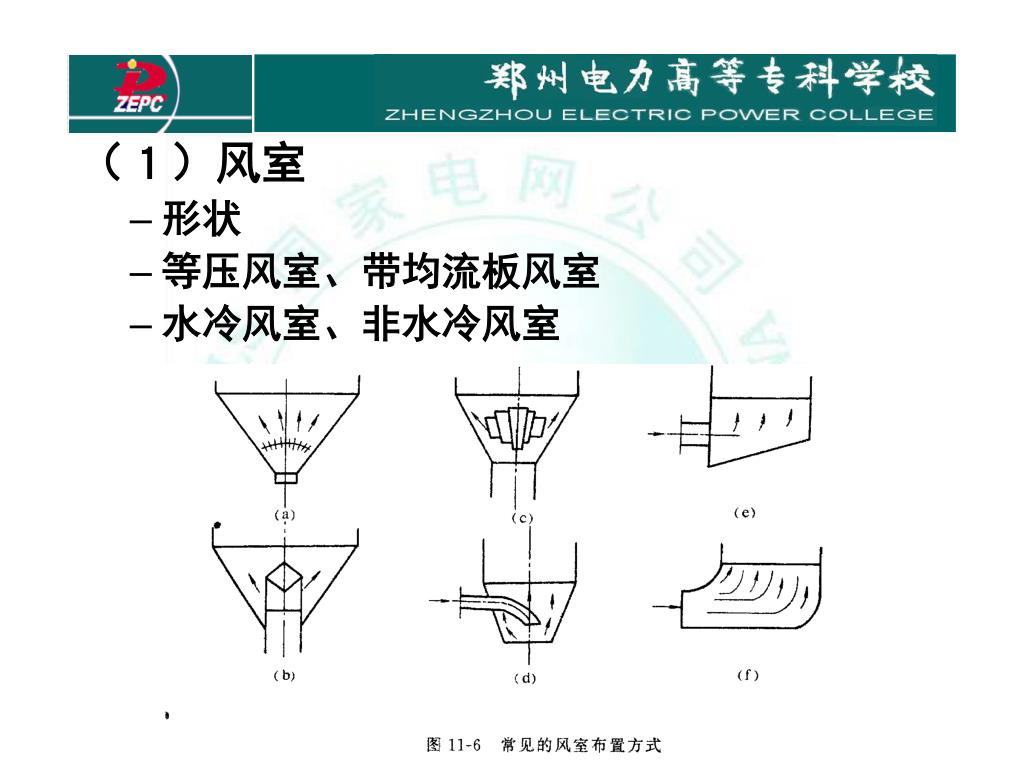

  10. （１）风室 形状 等压风室、带均流板风室 水冷风室、非水冷风室

  11. 风室

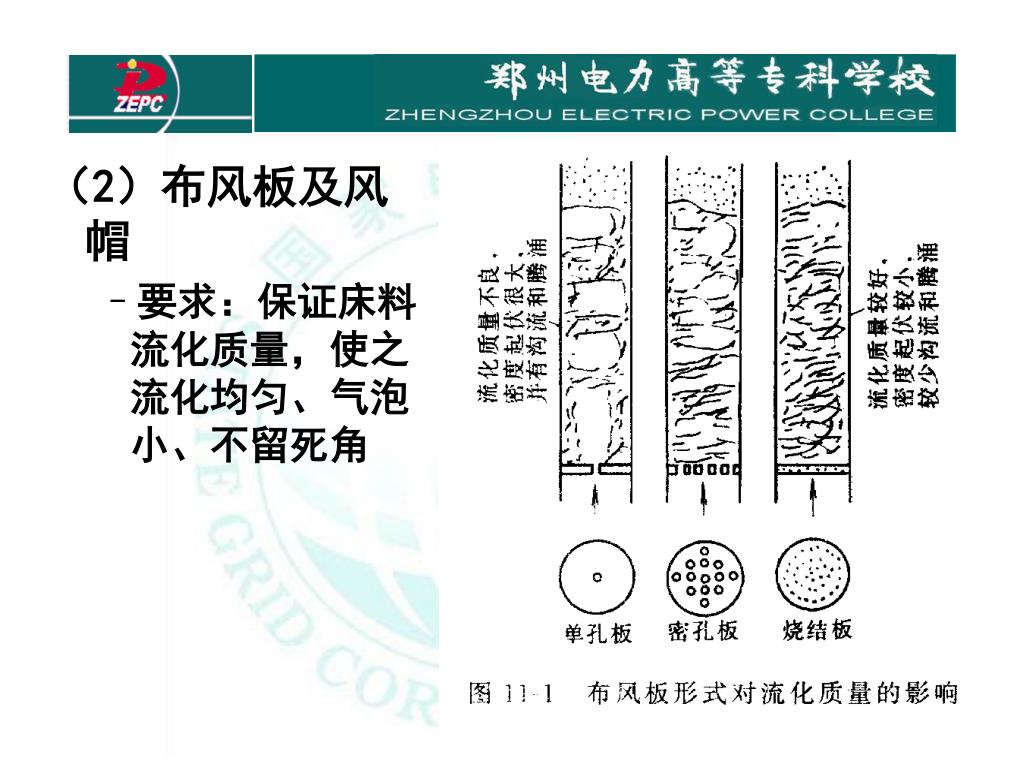

  12. （2）布风板及风帽 要求：保证床料流化质量，使之流化均匀、气泡小、不留死角

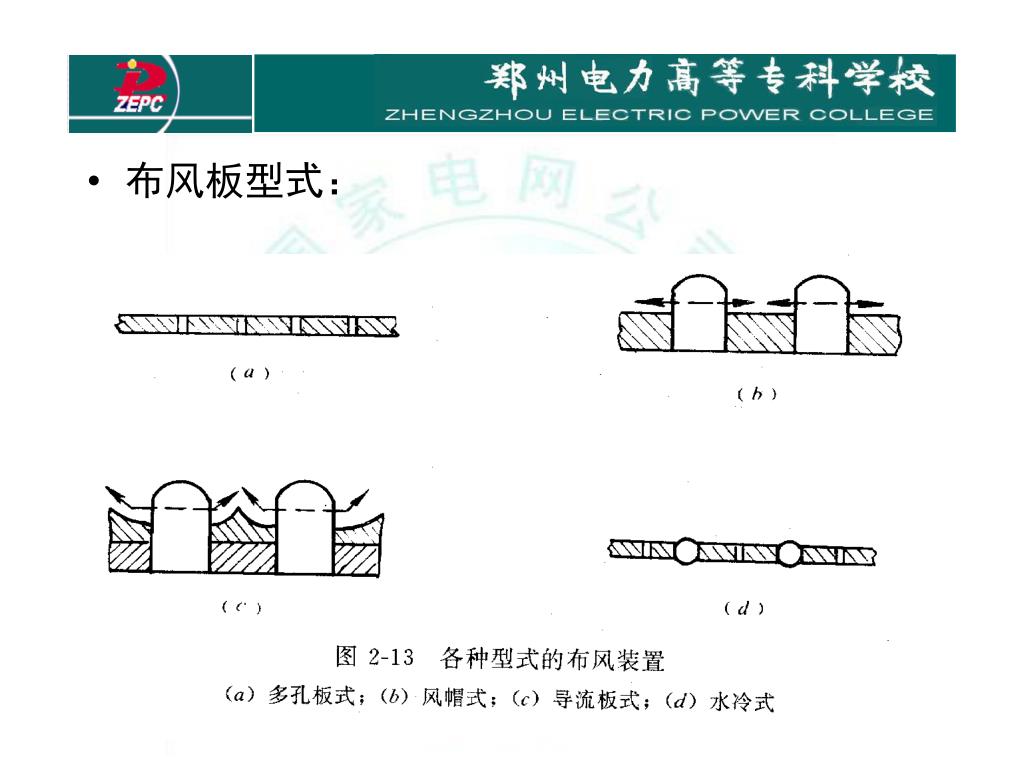

  13. 布风板型式：

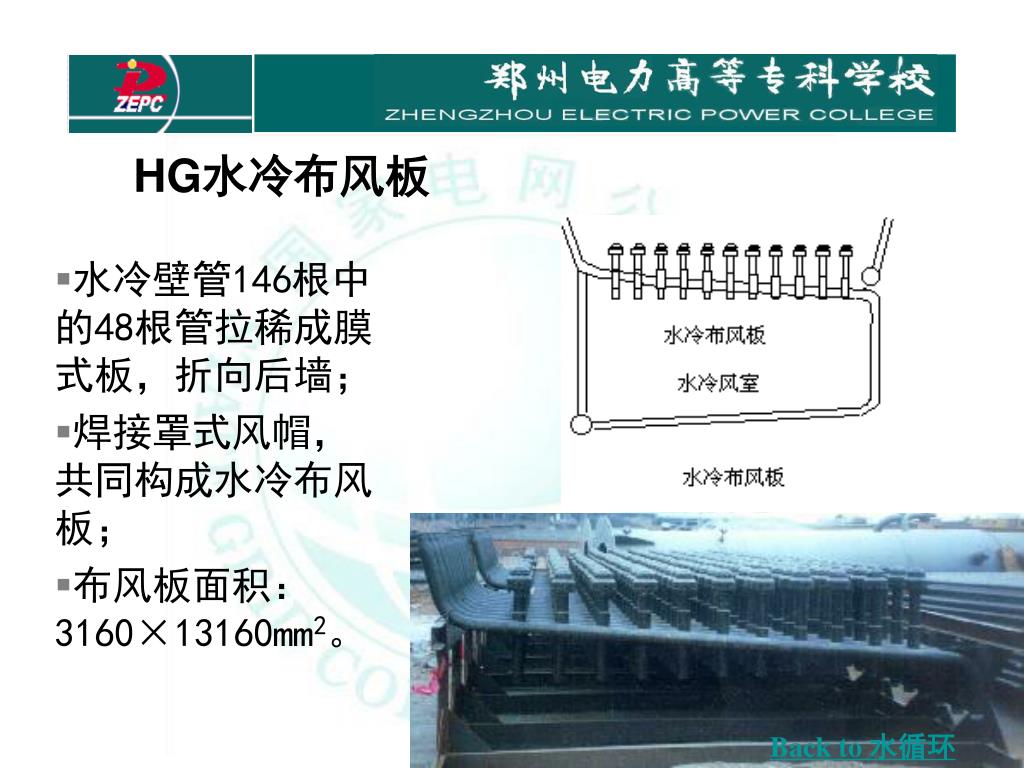

  14. HG水冷布风板 • 水冷壁管146根中的48根管拉稀成膜式板，折向后墙； • 焊接罩式风帽，共同构成水冷布风板； • 布风板面积：3160×13160mm2。 Back to 水循环

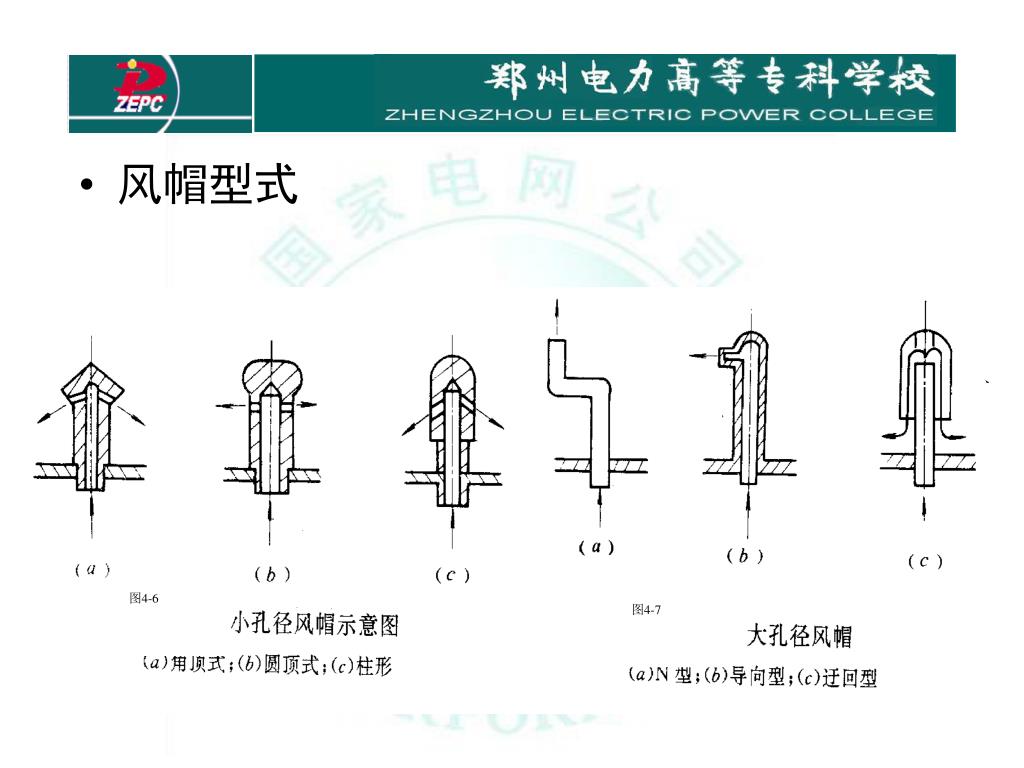

  15. 风帽型式 图4-6 图4-7

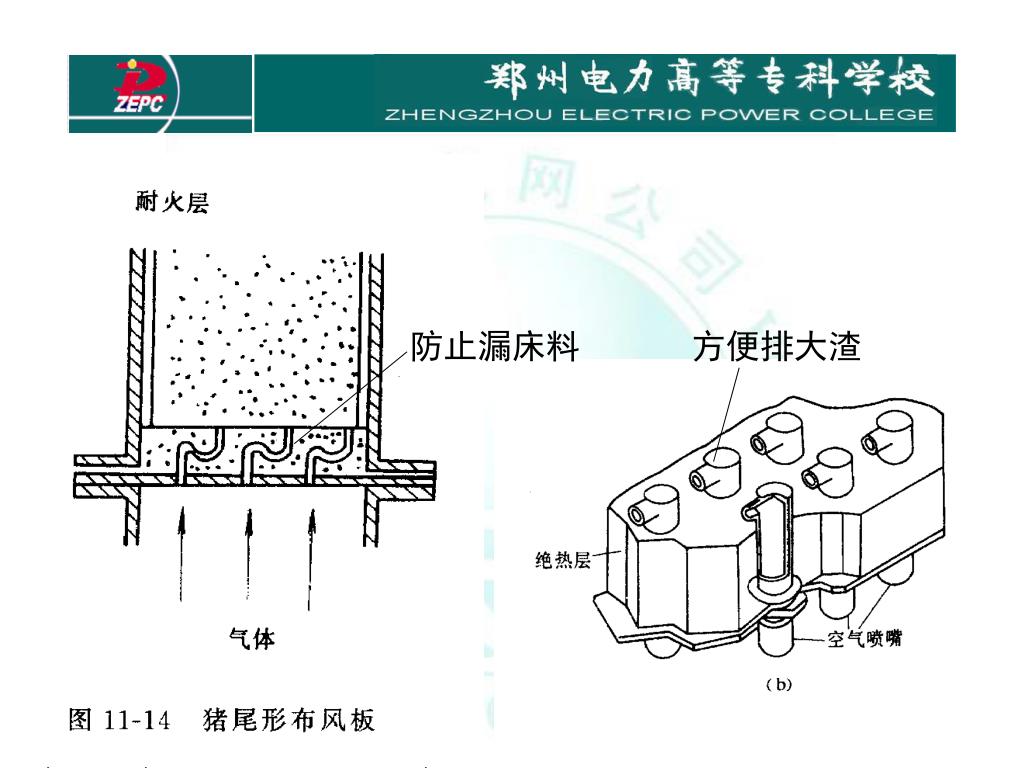

  16. 防止漏床料 方便排大渣

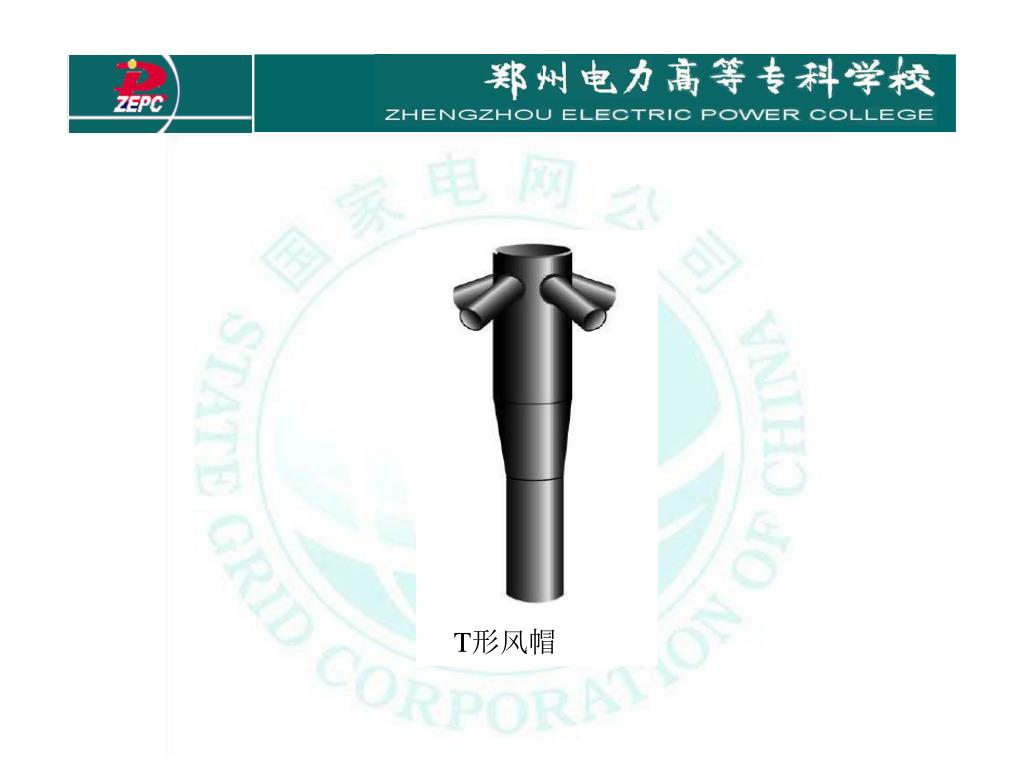

  17. T形风帽

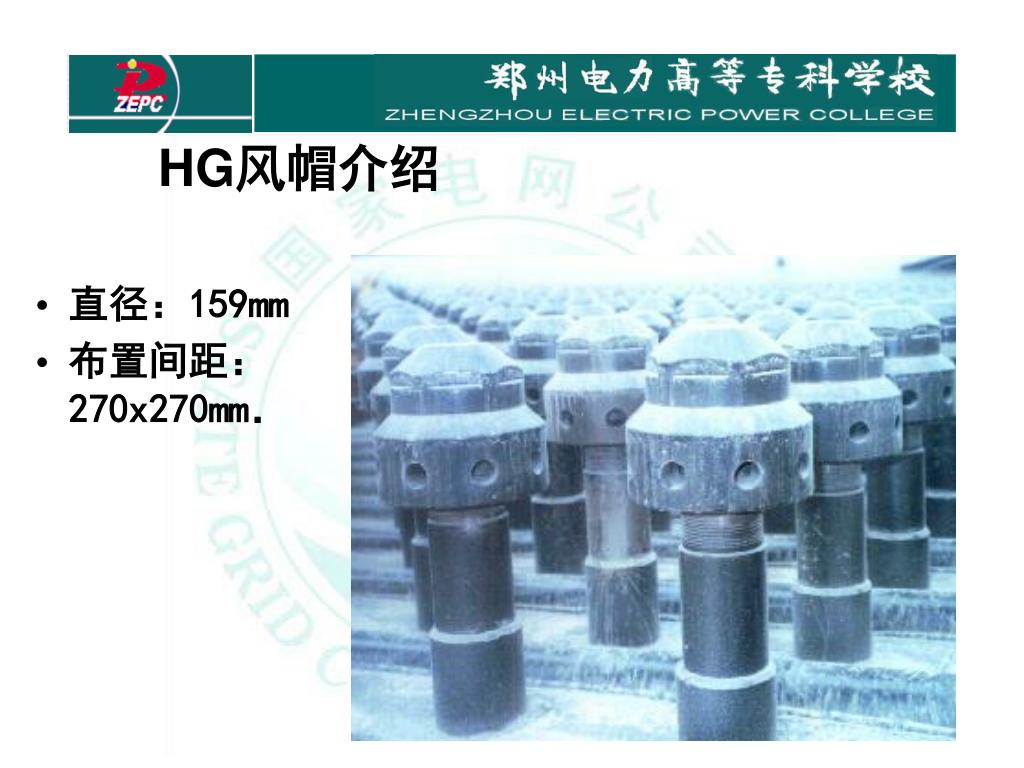

  18. 直径：159mm 布置间距：270x270mm． HG风帽介绍

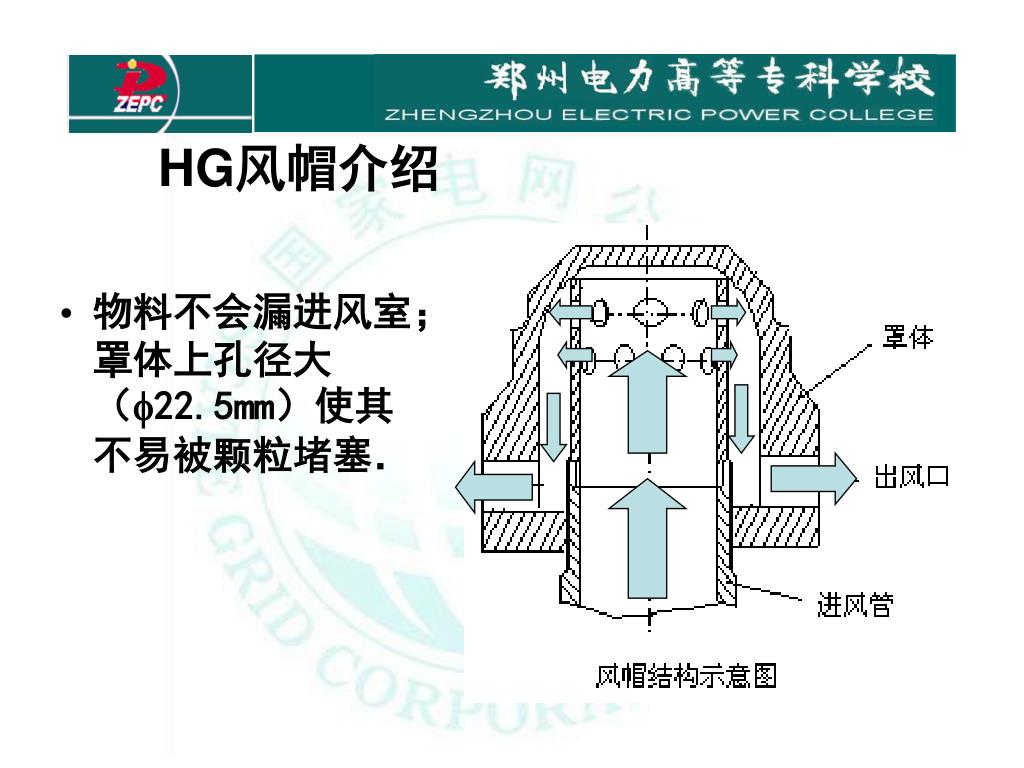

  19. 物料不会漏进风室；罩体上孔径大（22.5mm）使其不易被颗粒堵塞．物料不会漏进风室；罩体上孔径大（22.5mm）使其不易被颗粒堵塞． HG风帽介绍

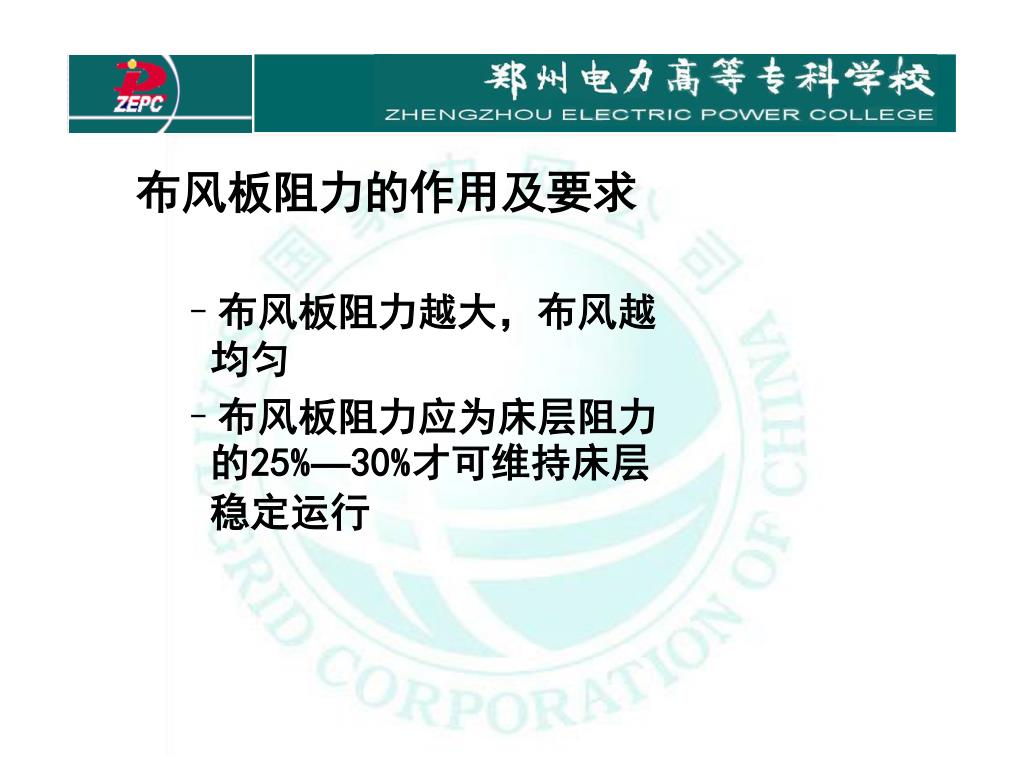

  20. 布风板阻力越大，布风越均匀 布风板阻力应为床层阻力的25%—30%才可维持床层稳定运行 布风板阻力的作用及要求

  21. 第二节　点火装置

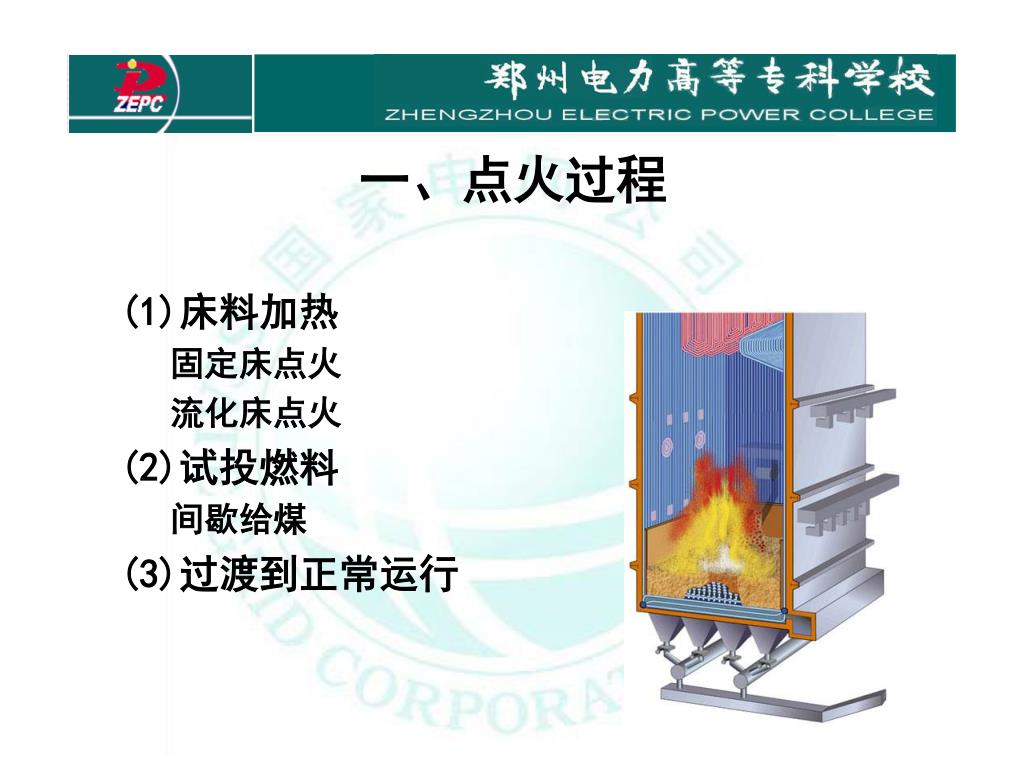

  22. 一、点火过程 (1)床料加热 固定床点火 流化床点火 (2)试投燃料 间歇给煤 (3)过渡到正常运行

  23. 二、点火燃烧器 1.床上点火燃烧器 2.床下点火燃烧器

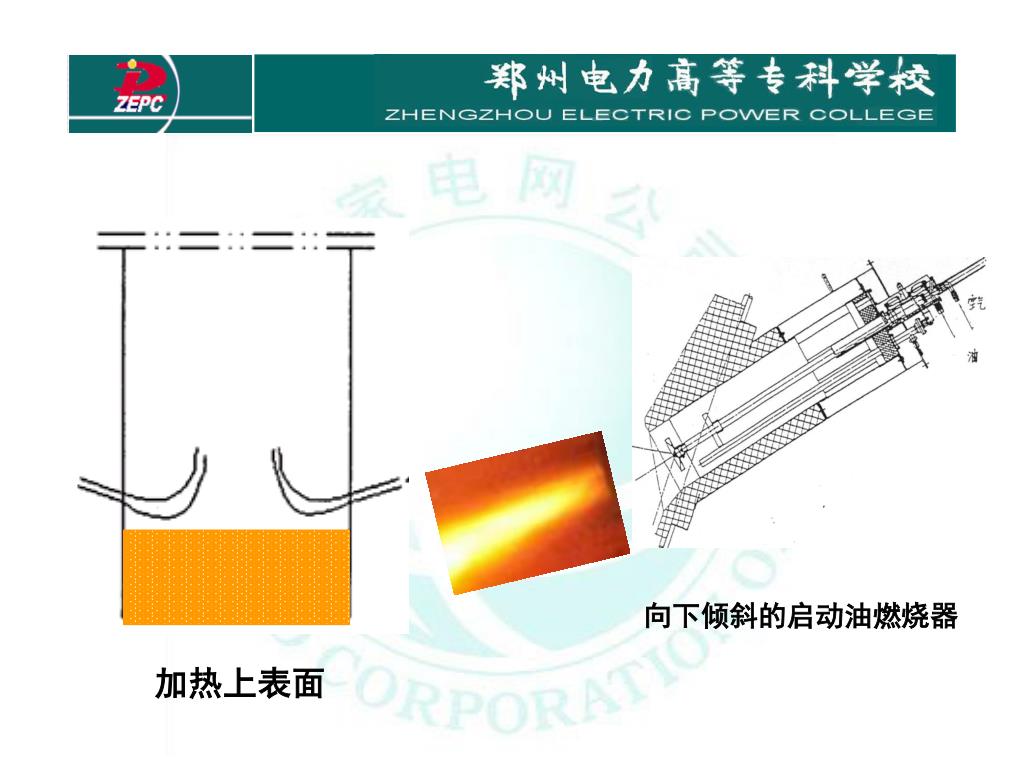

  24. 加热上表面 向下倾斜的启动油燃烧器

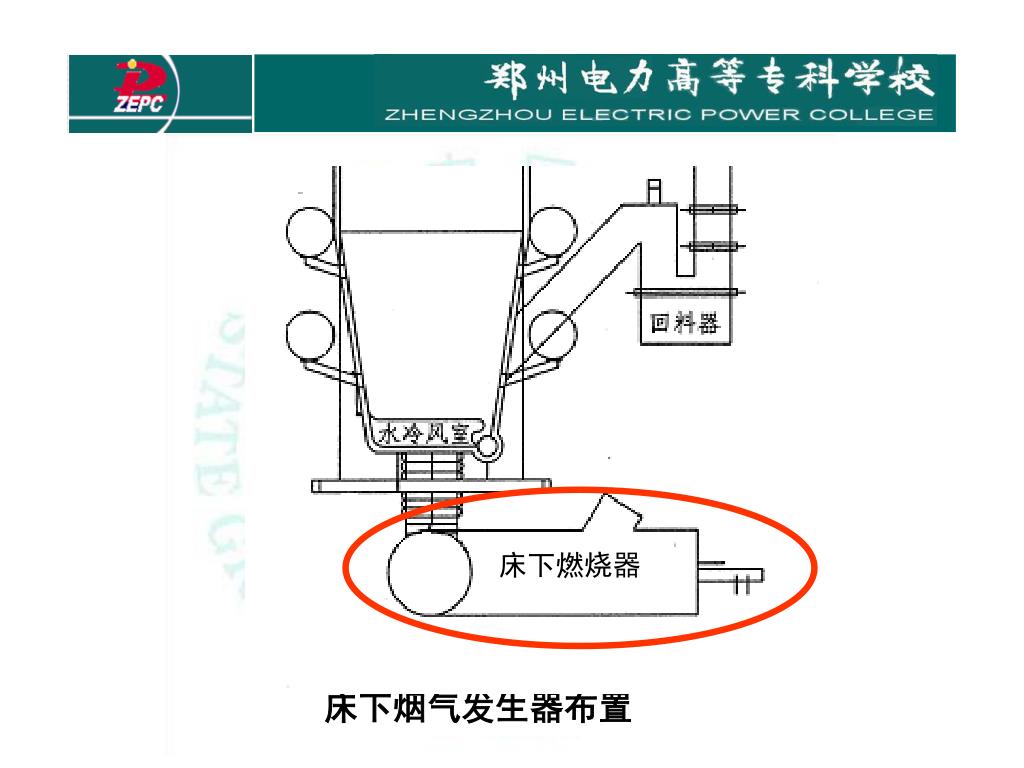

  25. 床下燃烧器 床下烟气发生器布置

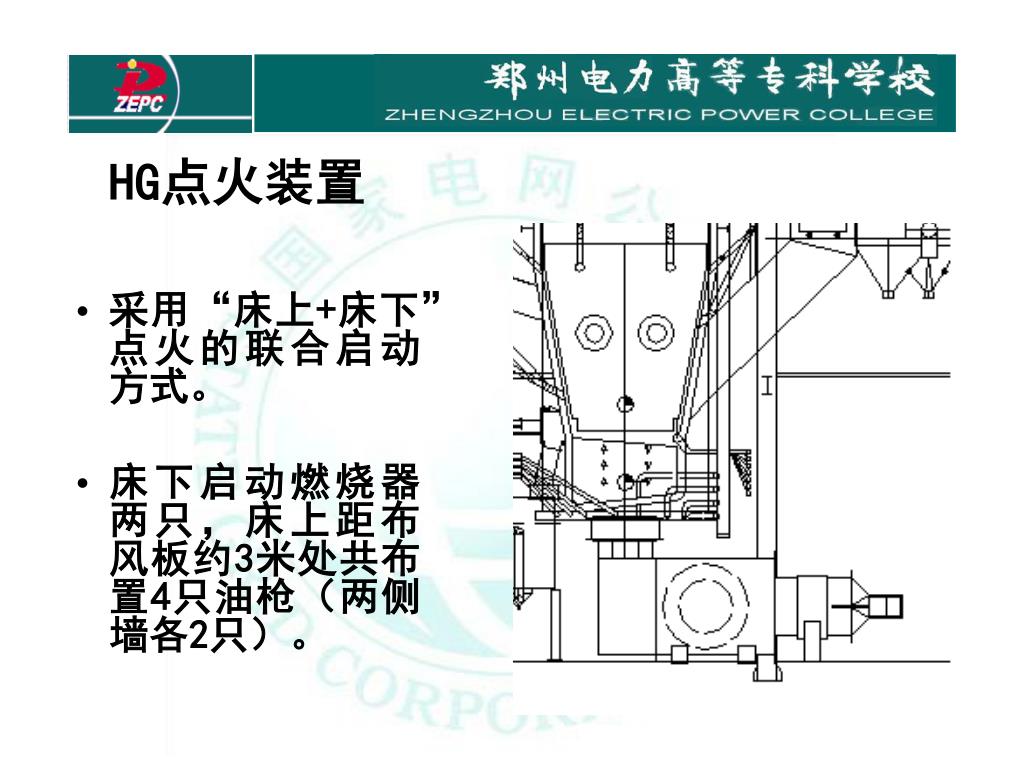

  26. 采用“床上+床下”点火的联合启动方式。 床下启动燃烧器两只，床上距布风板约3米处共布置4只油枪（两侧墙各2只）。 HG点火装置
