  1. 《数据通信技术与应用》 第一单元：数据通信基础 第1讲：IP网络基础 主讲人：史红彦

  2. 学习目标： • 了解计算机网络和其历史 • 掌握计算机网络中的基本概念 • 理解计算机网络的性能标准 • 了解常见的标准化组织

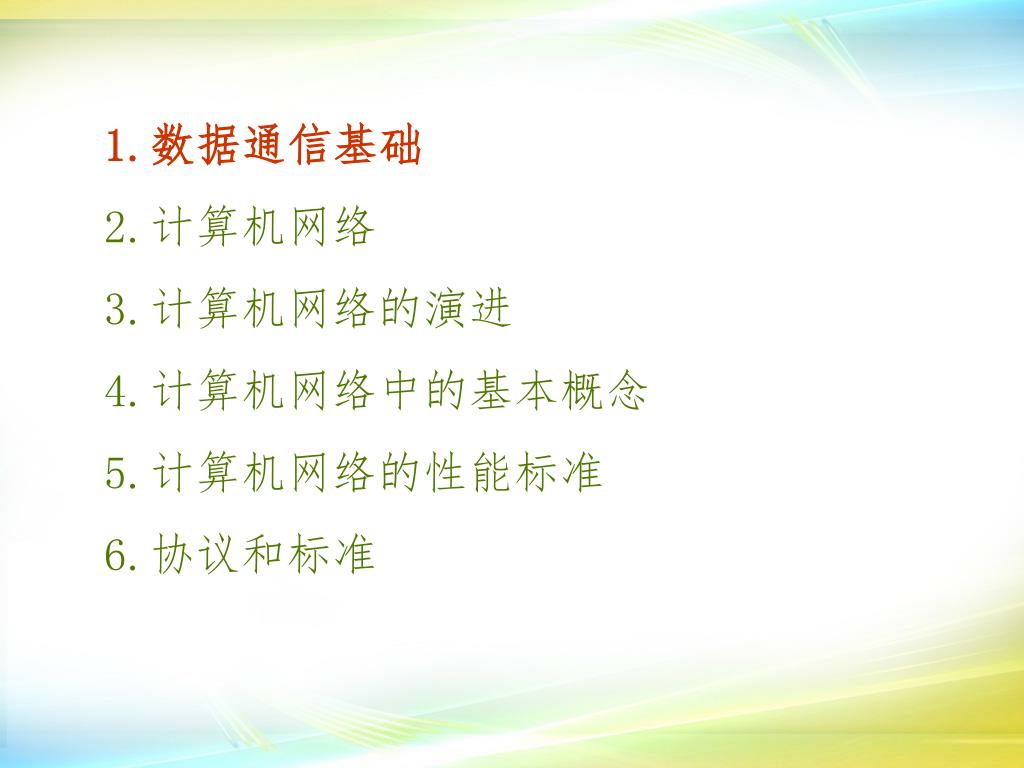

  3. 1.数据通信基础 2.计算机网络 3.计算机网络的演进 4.计算机网络中的基本概念 5.计算机网络的性能标准 6.协议和标准

  4. 数据与数据通信 • 数据： • 数据是指以任何格式表示的信息，数据的格式需要信息的创建者和接收者提前达成共识。 • 数据通信： • 两台设备之间通过线缆等形式的传输介质进行的数据交换的过程。

  5. 数据通信系统的组成 第一步： 第二步： 第三步： …… 第一步： 第二步： 第三步： …… 协议 协议 报文 介质 发送方 接收方

  6. 数据方向 单工 主机 显示器 时刻1的数据方向 半双工 时刻2的数据方向 工作站 工作站 所有时刻的数据方向 全双工 工作站 工作站 数据通信的工作方式

  7. 数据流方向

  8. 1.数据通信基础 2.计算机网络 3.计算机网络的演进 4.计算机网络中的基本概念 5.计算机网络的性能标准 6.协议和标准

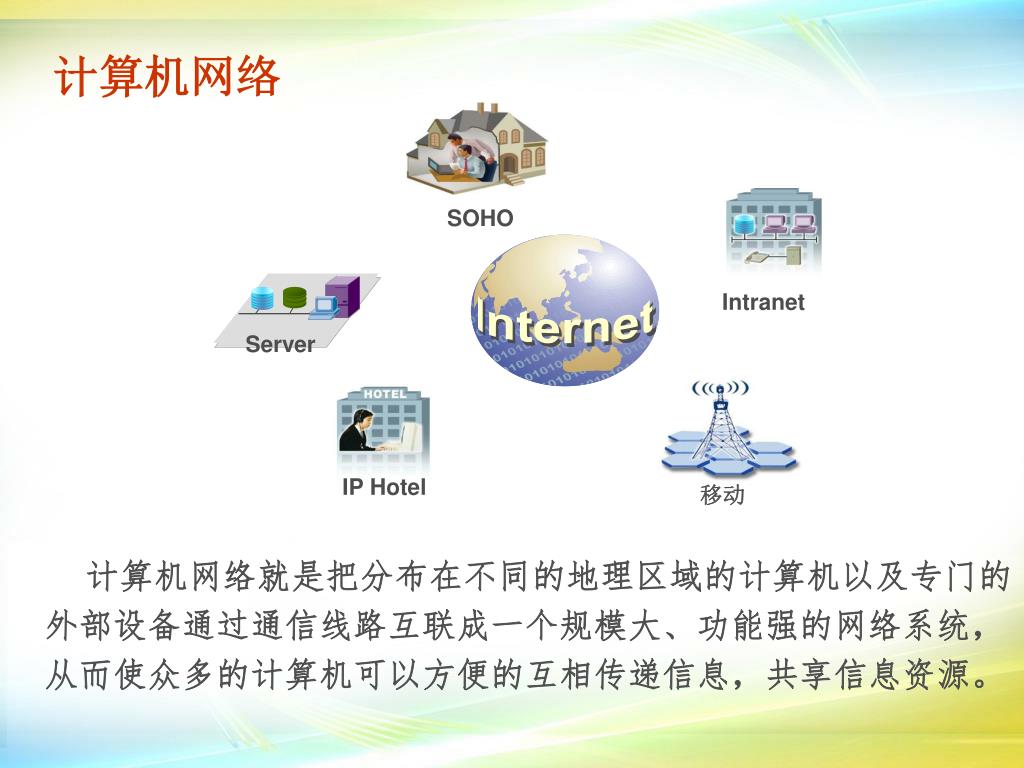

  9. SOHO Intranet Server Internet IP Hotel 移动 计算机网络 计算机网络就是把分布在不同的地理区域的计算机以及专门的外部设备通过通信线路互联成一个规模大、功能强的网络系统，从而使众多的计算机可以方便的互相传递信息，共享信息资源。

  10. 计算机网络的主要特性 • 资源共享 • 信息传输与集中处理 • 负载均衡与分布处理 • 综合信息服务

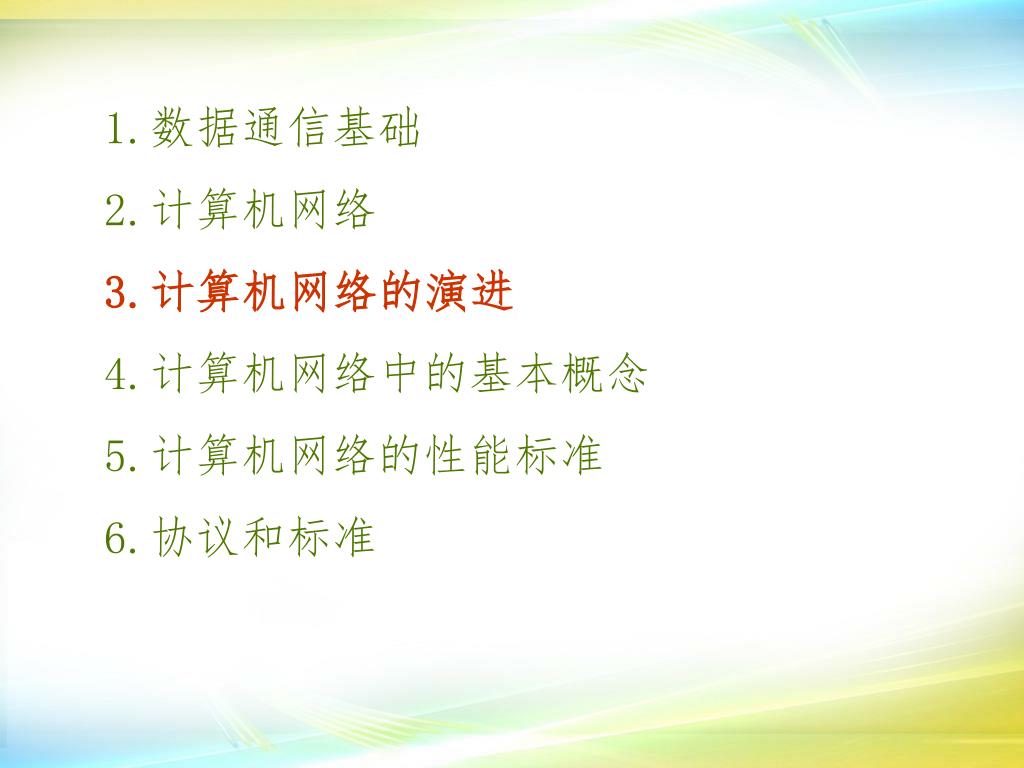

  11. 1.数据通信基础 2.计算机网络 3.计算机网络的演进 4.计算机网络中的基本概念 5.计算机网络的性能标准 6.协议和标准

  12. WAN Host Host 低速连接 主机网络 网络的演进 网络互联 1980’s – 基于网络的连接 1970’s – 1980’s 简单连接 1960’s – 1970’s

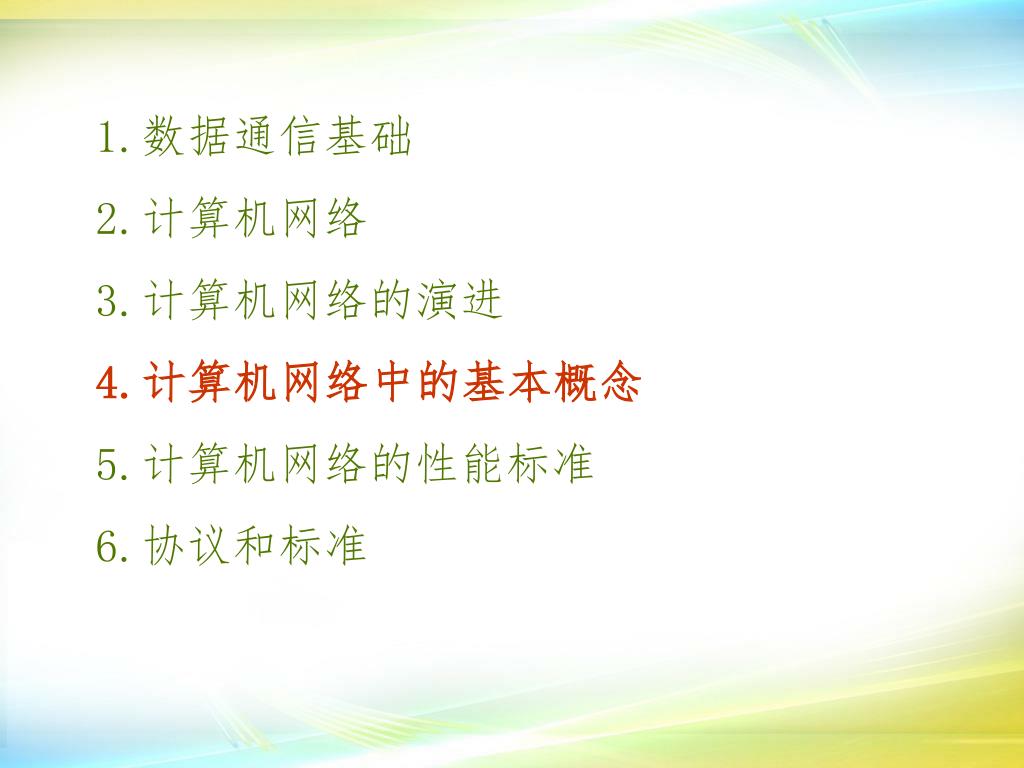

  13. 1.数据通信基础 2.计算机网络 3.计算机网络的演进 4.计算机网络中的基本概念 5.计算机网络的性能标准 6.协议和标准

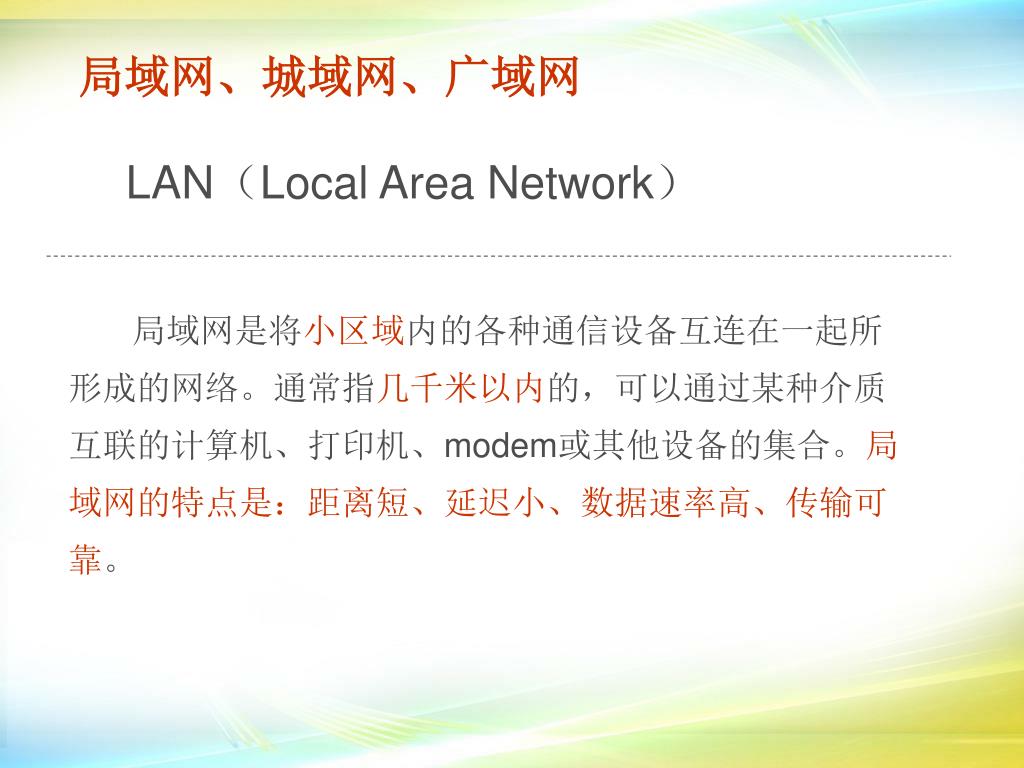

  14. 局域网、城域网、广域网 LAN（Local Area Network） 局域网是将小区域内的各种通信设备互连在一起所形成的网络。通常指几千米以内的，可以通过某种介质互联的计算机、打印机、modem或其他设备的集合。局域网的特点是：距离短、延迟小、数据速率高、传输可靠。

  15. 局域网、城域网、广域网 MAN（Metropolitan Area Network） MAN覆盖范围为中等规模，介于局域网和广域网之间，通常是在一个城市内的网络连接（距离为10KM左右）。

  16. 局域网、城域网、广域网 WAN（Wide Area Network） 分布距离远，它通过各种类型的串行连接以便在更大的地理区域内实现接入。在大范围区域内提供数据通信服务，主要用于互联局域网 。WAN的特点是数据传输慢（典型速度为56Kbps~155Mbps）延迟比较大（几毫秒）、拓扑结构不灵活，一般多采用网状结构 。

  17. 距离短 延迟小 数据速率高 传输可靠 HUB 交换机 路由器 ATM 交换机 局域网特点和常用设备

  18. 广域网的分类 • 综合业务数字网：ISDN • 数字数据网：DDN • X.25分组交换网 • 帧中继：Frame Relay • 异步传输模式：ATM

  19. 广域网常用设备 Modem 路由器 广域网交换机 接入服务器

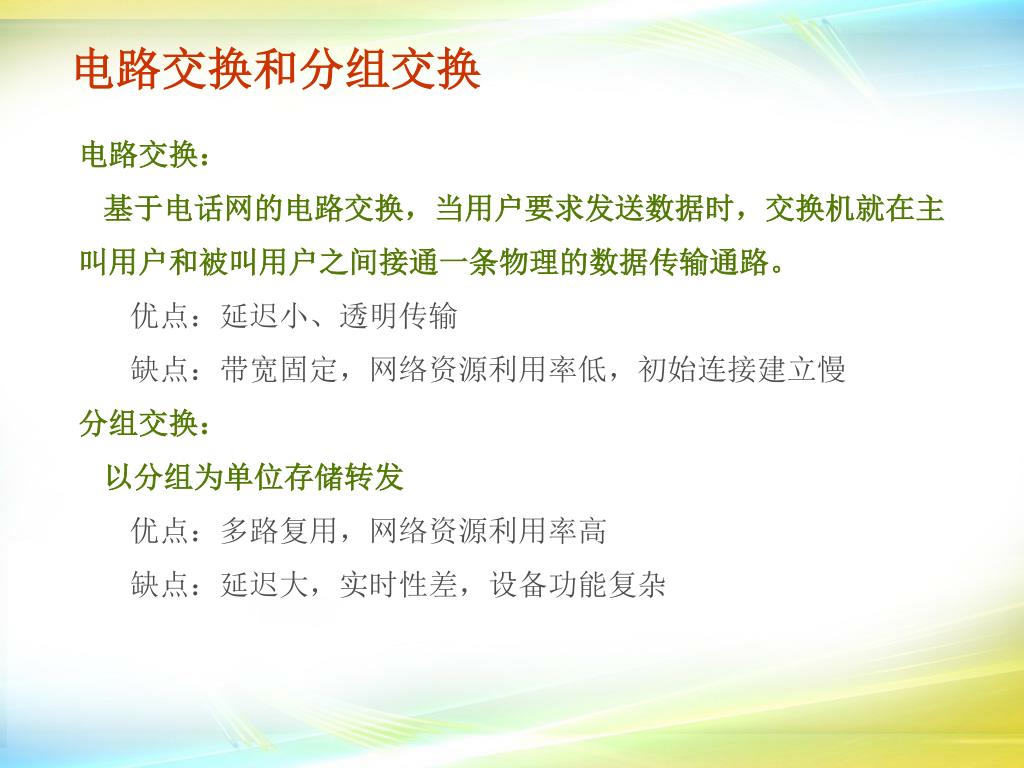

  20. 电路交换和分组交换 • 电路交换： • 基于电话网的电路交换，当用户要求发送数据时，交换机就在主叫用户和被叫用户之间接通一条物理的数据传输通路。 • 优点：延迟小、透明传输 • 缺点：带宽固定，网络资源利用率低，初始连接建立慢 • 分组交换： • 以分组为单位存储转发 • 优点：多路复用，网络资源利用率高 • 缺点：延迟大，实时性差，设备功能复杂

  21. 总线 星型 树型 网型 环型 常见网络拓扑结构

  22. 1.数据通信基础 2.计算机网络 3.计算机网络的演进 4.计算机网络中的基本概念 5.计算机网络的性能标准 6.协议和标准

  23. 计算机网络的性能标准 • 带宽（bandwidth） • 描述在一定时间范围内能够从一个节点传送到另一个节点的数据量。 • 通常以bps为单位。 • 例如以太网带宽为10Mbps，快速以太网为100Mbps。 • 延迟（delay） • 描述网络上数据从一个节点传送到另一个节点所经历的时间。 • 网络延迟的主要由传播延迟、交换延迟、介质访问延迟和队列延迟等组成 。 • 由于物理规律的限制，延迟是不可能完全消除的。

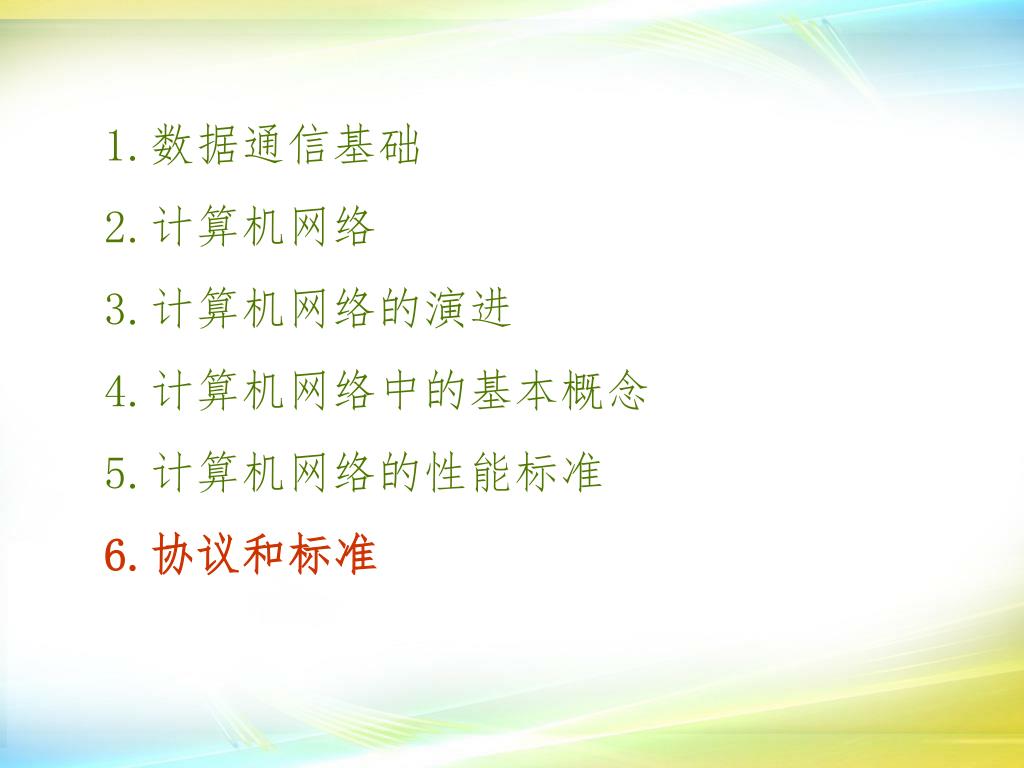

  24. 1.数据通信基础 2.计算机网络 3.计算机网络的演进 4.计算机网络中的基本概念 5.计算机网络的性能标准 6.协议和标准

  25. 标准 协议 网络世界的规则 网络 网络 网络

  26. 网络协议（protocol） 网络协议是为了使网络中的不同设备能进行数据通信而预先制定的一套通信双方相互了解和共同遵守的格式和约定。 网络协议是一系列规则和约定的规范性描述，定义了网络设备之间如何进行信息交换。 TCP/IP IPX/SPX SNA 数据通信标准分为两类：事实的和法定的 事实标准：未经组织团体承认但已在应用中被广泛使用和接受的就是事实标准 法定标准：由官方认可的团体制定的标准称为法定标准 协议与标准

  27. 标准化组织 • 国际标准化组织（ISO）:OSI • 电子电器工程师协会（IEEE）：802.X协议族 • 美国国家标准局（ANSI）：光纤分布式数据接口（FDDI） • 电子工业协会（EIA / TIA）：RS232、V.24、 EIA/TIA 568B • 国际电信联盟（ITU）： X.25、Frame Relay • INTERNET工程任务委员会（IETF）：下设工程任务委员会 （IETF）、 研究任务委员会（IRTF）、号码分配委员会（IANA）

  28. 小结 • 数据通信基础概念 • 计算机网络概念与特性 • 计算机网络的演进过程 • 计算机网络中的分类 • 计算机网络的性能标准 • 协议和标准

  29. 谢 谢！
