D4000 检测仪

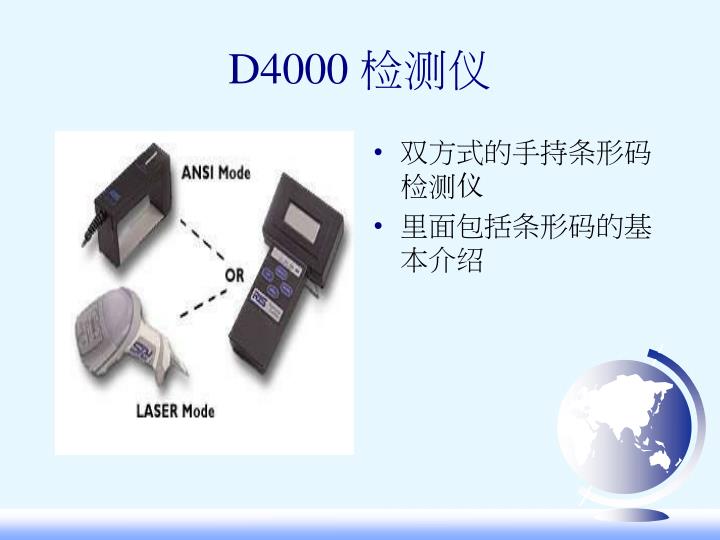

1. D4000检测仪 • 双方式的手持条形码检测仪 • 里面包括条形码的基本介绍

2. 我们设计和制造世界上最全面的条形码检测仪全线产品我们设计和制造世界上最全面的条形码检测仪全线产品

3. 条形码是世界上输入数据最简便和最准确的方式条形码是世界上输入数据最简便和最准确的方式 • 条形码将越来越多的被应用于重要的自动化识别领域

4. 101条形码 • 两种基本变量 • 空 / 条 • 窄 / 宽 • 五个基本条形码参数 • 版面设计 • 比率 或 边－边 • 元素大小 / 偏差数 • 反射情况 /打印差别 • 白点和空缺

5. 空 / 条 • 实际上所有的条形码都是使用单色线和反射情况来识别 • 漫射光线随机分散 • 反射光线不随机分散 (反射) • 扫描器感应漫射光线 • 高和低的反射比情况区分－ “条 和 空”

6. 窄 / 宽 • 各种元素有不同的宽度 • 比率类型条形码包含两种宽度 • Code 39, I 2 of 5, Codabar • 边-边条形码包含四种宽度 • Code 128, UPC, EAN, UCC/EAN 128 • 窄元素的宽度 = X 尺寸

7. 版面设计 • 1 = 肉眼识别 • 2 = 适当大小的固定空间 • 3 = 以符号表示正确的数据编码

8. 比率 • 1 = 窄元素宽度 • 2 = 宽元素宽度 • 比率 = 宽元素平均宽度 / 窄元素宽度 • 正常比率：2:1 到 3.2:1

9. 元素大小 / 偏差数 • 1 = 窄元素 • 2 = 宽元素 • 3 = 元素宽度公差 • 4 = 窄元素 ＋ 公差 • 5 = 宽元素 － 公差 • 4, 5 难辨别窄元素或宽元素

10. 反射情况 / 打印差别 • 1 = 黑线; 低反射 • 2 = 空白; 高反射 • 3 = 符号中的最高反射点; L • 4 = 符号中的最低反射点;D • 符号反射差别 = L-D • PCS = (L-D)/L • 扫描器能够准确的识别出不同的反射结果

11. 白点和空缺 • 1 = 黑线中有空白点 • 2 = 空白地方有空缺 • 3 = 反射信号被白点干扰 • 4 = 反射信号被空缺干扰 • 5 = 信号正常 • 反射信号受干扰将导致不能阅读、阅读等级降低或数据出错

12. 什么是检验? • 检查条形码符号的某个规格或参数 目的:预测或保证条形码的可读性

13. 什么是扫描? • 译解条形码(译码) 目的:由响声读取数据

14. 为什么不使用扫描器来检测呢？ • 若扫描器被设计成读“坏的”条形码 • 对统一的规范，还要使用不同“坏的”方法来处理情况 (所有的设计都是不一样) • 条形码不能得到更好的应用 • 像你所用的这样“好”的扫描器，客户更不喜欢用它扫描条形码

15. 什么是有效的检测方法呢?

16. 检测方法 • 传统方法 • ANSI 标准 (美国国家标准协会) • 菲林底版 (D4000没有此功能) • 数据确认

17. 传统方法 • 目的:确定符号打印的效果好坏 • 不用考虑扫描器的类型 • 精细计算, 历史扫描结果 • 专业参数分析; • 条形码平均偏差值 • 打印信号对照 • 元素绝对宽度 (可选件)

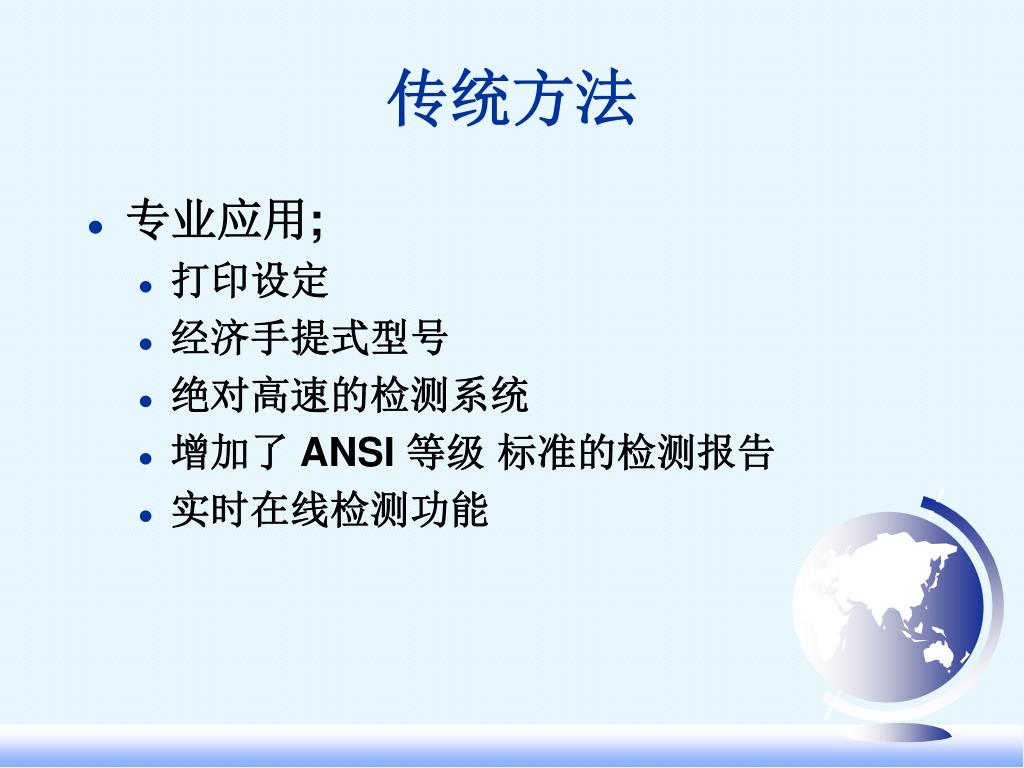

18. 传统方法 • 专业应用; • 打印设定 • 经济手提式型号 • 绝对高速的检测系统 • 增加了 ANSI 等级 标准的检测报告 • 实时在线检测功能

19. ANSI 标准(美国国家标准协会) • 目的：规范一种能适合各种不同扫描器更好阅读符号的专业标准 (孔 /波长) • 完整的符号等级指示灯 • B/06/660 或 3.2/06/660

20. ANSI 标准(美国国家标准协会) • 扫描结果反映了全部的元素质量 • 最低的参数等级 = 所有的符号等级

21. ANSI 标准(美国国家标准协会) • 反馈最多文档和记录的检测方法 • 质量参数分析 • 符号对比 • 差异 • 缺陷 • 译码能力 • 译码参考 • 最小反射/最大反射 • 最小边缘对比

22. ANSI 标准(美国国家标准协会) • 反馈扫描的综合分析结果 • 这提供了符号区域的更多信息

23. ANSI 标准(美国国家标准协会) • 专业应用; • 尽力使平滑打印的符号效果完全一致 • UPC/EAN 和 AIM 规范说明 • 大型 ISO9000 公司的选择对象 (可记录 NIST) • 合适的分类选择 • 优秀的在线实时检测方法 • 能够发现任何的打印(印刷)错误 (普通错误!)

24. 数据确认 • 保证适当的数据格式 • UCC/EAN AI 格式 • HIBC mod 43 数位检验 • 保证具体内容的数据比较 • 装运标签上的目的地 • 产品的ID号

25. D4000 的操作方式 • 激光方式 • ANSI 方式(美国国家标准协会方式) • 扫描器安装的类型决定扫描方式 • 不同扫描方式提供不同的分析数据 • 不同扫描方式提供不同的通过 /失败标准

26. D4000 激光方式 • 传统方法参数错误信号 • 条形码平均偏差值 • 固定区域 • 比率 • ANSI 译码参数错误信号 • 操作人员可设定的等级 (B - F) • 方便打印和导出数据

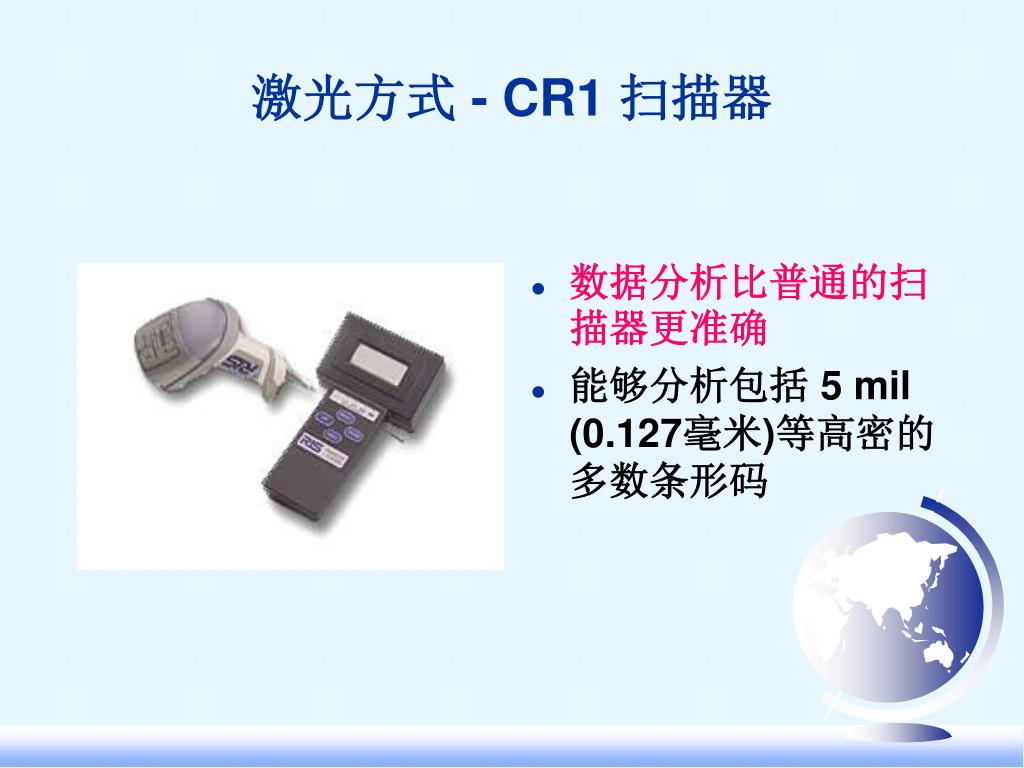

27. 激光方式 - CR1 扫描器 • 数据分析比普通的扫描器更准确 • 能够分析包括 5 mil (0.127毫米)等高密的多数条形码

28. 激光方式 - CR1 扫描器 (Cont.) • 扫描器上有操作说明 • 激光线宽度是要扫描条形码宽度的两倍时效果最好 • 最少扫描距离 2 英寸 (51 毫米)

29. D4000 ANSI 方式 • ANSI 全部符号等级错误信号 • 操作人员可设定的失败等级 (B-F) • 确定设置适当的孔 /波长 • 必须确定反射比的计算标准 • 参考用传统参数 • 条形码平均偏差数是译码结果的一种指示器

30. D4000 ANSI 方式 (Cont.) • 扫描手册 • 每秒 8 - 12 英寸的扫描速度 (均匀的) • 在固定的的平均值 • 有效范围内开始和结束扫描 • 需要多次扫描 • 两个方向的扫描

31. D4000数据确认 • 强制的数字检查模块 • Code 128, UCC/EAN 128, UPC/EAN • UCC/EAN 数据格式检测 • UCC/EAN AI 格式检测 • 比较模式 (只限激光方式)

32. D4000 ENTER键 & SELECT键使用指导 • 任何时候可同时按 ENTER 和SELECT 键进入主菜单 • 除了正在扫描或打印扫描结果(ANSI 模式)之外 • 按 SELECT 键移动光标或更换一个选择 • 按 ENTER 键进入所选择的功能 • 用户可在主菜单的任何地方随时进行扫描

33. D4000 分析屏幕操作指导 • 初始屏幕显示扫描数据以及扫描结果是通过/失败 • 按 SELECT 键进入数据目录 • 指示灯显示条形码平均偏差数 • 每个不同屏幕都显示详细的分析数据 • 按 ENTER 键进入详细分析屏幕 • 保存第一个数据分析屏幕 • 按 ENTER 键返回初始屏幕

34. D4000 缓冲储存操作指导 • 显示可储存空间的百分数(%) • 当光标在 % 位置时按 ENTER 键可清楚显示全部的储存内容

35. D4000 ANSI 方式分析操作指导 • 译码分析 = F 级表示在多次扫描的综合分析结果中有一次的译码失败 (A-F 级是扫描结果综合分析后的等级数) • 分析结果问题严重(> 35%)表明有坏的固定区域 • 一次扫描的译码能力达 00% 表明整个条形码无效

36. 世界权威的条形码印刷质量和数据准确的保证 Printronix成员公司
