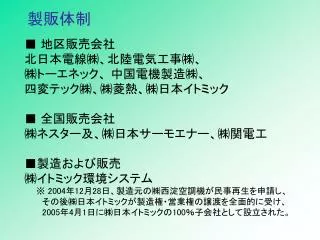

製販体制 ■ 地区販売会社 北日本電線㈱、北陸電気工事㈱、 ㈱トーエネック、 中国電機製造㈱、 四変テック㈱、㈱菱熱、㈱日本イトミック ■ 全国販売会社 ㈱ネスター及、㈱日本サーモエナー、㈱関電工 ■製造および販売 ㈱イトミック環境システム ※ 2004年12月28日、製造元の㈱西淀空調機が民事再生を申請し、 その後㈱日本イトミックが製造権・営業権の譲渡を全面的に受け、 2005年4月1日に㈱日本イトミックの100％子会社として設立された。
市場動向：用途 ■ ２００７年３月現在の設置実績であるが各種用途に使用されている。図示のとおり、老健・福祉施設における用途が最大であるが、宿泊施設、病院、電力関連施設などの風呂など一般給湯として使用されることが多い。一部は食器洗浄など高温給湯が必要である。
はじめに ■オゾン層保護，地球温暖化防止の観点から，ヒートポンプ機器の使用冷媒として自然界に存在する冷媒（自然冷媒）が注目を集めており，家庭用自然冷媒（CO2）給湯機は２００１年４月に実用化された。 ■一方、給食厨房施設や宿泊施設等の給湯需要の多いお客さま向けの自然冷媒（炭酸ガスＣＯ２）給湯機の実用化が求められていた。こうした状況を受け、東京電力株式会社技術開発研究所商品開発第一グループ殿と業務用自然冷媒（炭酸ガスＣＯ２）給湯機（愛称：業務用エコキュート）の開発に着手した。 ■ 開発スケジュール • プロト機（７kW型）の開発 • 基本構成の決定・試作・性能試験 • ２０００／１２～２００１／春 • 実用機（26kW型）の開発 • 実用機設計・製作・性能試験・フィールド試験 • ２００１／４～２００１／末まで 熱源機の開発およびシステム(貯湯槽など)開発 • ２００２／１～２００２／９まで実証試験 ■２００２年8月，業務用としては世界で初めて自然冷媒（CO2）給湯機を実用化
プロト機（７kW型）の性能試験東京電力電力技術研究所 空調機器性能解析実験室にて２００１／５プロト機（７kW型）の性能試験東京電力電力技術研究所 空調機器性能解析実験室にて２００１／５
実用機用熱源機（26kW型）の組立工場にて ２００１／１１実用機用熱源機（26kW型）の組立工場にて ２００１／１１
実用機（26kW型）の熱源機構造 ファン 空気熱交 水ポンプ 制御盤 圧縮機 ガスクーラ
ガスクーラ ■管内側にCO2冷媒、外側に給湯水 １０MPa以上の高圧となる冷媒を内側とすることにより細い管とできるので、肉 厚の低減と冷媒量の低減を図り、安全性の確保・経済性を両立させた。 ■流体抵抗と伝熱性能 完全対向流の上、余分な乱流促進型伝熱面となっておらず、耐食性と耐久性 が優れ、性能劣化に強い。流体抵抗は平滑管なので最低となる。
業務用エコキュートの特長 電力負荷 平準化 エネルギー消費効率（ＣＯＰ）は３．８と高効率。 さらに割安な夜間電力が活用でき、燃焼式給湯機に 比べランニングコストの大幅な削減が可能。 オゾン層破壊係数ゼロ、地球温暖化係数１（フロン系 冷媒の約1/1700）、無毒で可燃性もない理想的な自然 冷媒（ＣＯ２）を採用。環境に優しい給湯機。 エネルギー 効率性 自然冷媒（ＣＯ２）の高い加熱能力を活した瞬間昇温 方式により、９０℃の高温出湯が可能。給湯用途は拡 がり、貯湯タンクの縮小化も図れる。 環境 保全性 経済性 エネルギー消費効率（ＣＯＰ）は３．８と高効率。 さらに割安な夜間電力が活用でき、燃焼式給湯機に 比べランニングコストの大幅な削減が可能。 新規性 創造性 燃焼部がないので火災の恐れがなく、施設内での 排煙や二酸化炭素の排出がないことから空気を 汚さない、安全で衛生的な機器である。
性能試験結果＜東京各月条件＞１ 90℃出湯一定モード 年間平均COP3.3
性能試験結果＜東京各月条件＞２ 出湯温度季節変化モード年間平均COP3.6
学習機能（効率良く、地球に優しい） 学習機能 ① 無駄なお湯は作りません。 ② 無駄な電力は使いません。 つまり、必要量だけ早朝に沸上げます。
複数台制御機能（均等なお湯の使用を） ■ユニット1～4の内、残湯量の多いものから優先的に使用します。 ■無駄な放熱を防止します。
循環加熱型ＣＯ2給湯機（給湯と加熱を両立させました）循環加熱型ＣＯ2給湯機（給湯と加熱を両立させました） 循環加熱機能
実施例：工場管理棟 概要 管理棟への給湯 用途 洗面４ケ所、シャワー３ケ所、浴槽 貯湯 季節変化モード貯湯 ３０００Ｌ×１式
実施例：オール電化型ビジネスホテル 概要 地上１０階 １２５部屋 用途 セントラル給湯（６０℃） 貯湯 ９０℃貯湯、 ３０００Ｌ×４式
実施例：ファミリーレストラン 客席 ９２席 用途 厨房（６０℃） 食器洗浄（９０℃） 貯湯 ９０℃貯湯 ２５００Ｌ＋２５００Ｌ
実施例：大学 用途 電化厨房(2000食/日)、体育館シャワー （６０℃） 貯湯 ９０℃ ３０００Ｌ×４式 （高圧０.１５ＭＰａ にてシャワー使用）
実施例：電力会社施設 概要 リニューアル工事 用途 浴室 シャワー（３ケ所） 貯湯 ９０℃、２０００Ｌ×１式 （高圧０.１５ＭＰａ にてシャワー使用）
実施例：特別養護老人ホーム 概要 敷地６９８５ｍ２、延床３３６２ｍ２ 用途 厨房、浴室、洗面所（６０℃） 貯湯 ９０℃貯湯、 ３０００Ｌ×１式 （高圧０.１５ＭＰａ にてシャワー使用）
実施例：特別養護老人ホーム 概要 ３４室（３８人収容） 用途 厨房、浴室、洗面所（６０℃） 貯湯 ９０℃貯湯、 ３０００Ｌ×２式
実施例：半導体工場・工場事務施設 用途 更衣棟・浴室（42℃） 貯湯 ９０℃貯湯、２０００Ｌ （高圧０.１５ＭＰａにてシャワー 使用）
実施例：社員寮 用途 浴室（42℃） 貯湯 ９０℃貯湯 ３０００Ｌ
フロン系冷媒の冷凍サイクルと加熱特性 ■ フロンは約６０℃で凝縮(水熱交換器内部で一定温度)し，低温水から高温ガスで加熱するため温度差を必要とし温度効率が悪くなります。また，フロンで９０℃出湯しようとしても高圧圧力や吐出ガス温度が上昇し、耐えられる圧縮機はない。
ＣＯ２冷媒の冷凍サイクルと加熱特性 ■ CO2冷媒の運転サイクルでは，顕熱で加熱するため冷媒ガスと水の温度幅が小さく温度ロスが小さくなる。CO2冷媒の冷凍サイクルは圧力が高いため，低外気でも冷媒ガスが濃く外気-20℃でも圧縮ガスが十分に得られる。また、CO2は低温外気になっても高圧と低圧の比率(圧縮比)が小さく、圧縮効率を高く保つことが可能である。
