Presentation Transcript
slide1

Sun StorEdge™ 9970 Array

2005. 23

Sun Microsystems Korea

slide2
Sun StorEdge™ 9970 Array –소개
  • Sun StorEdge™ 9970 Array - 특징
  • Sun StorEdge™ 9970 Array - 기능

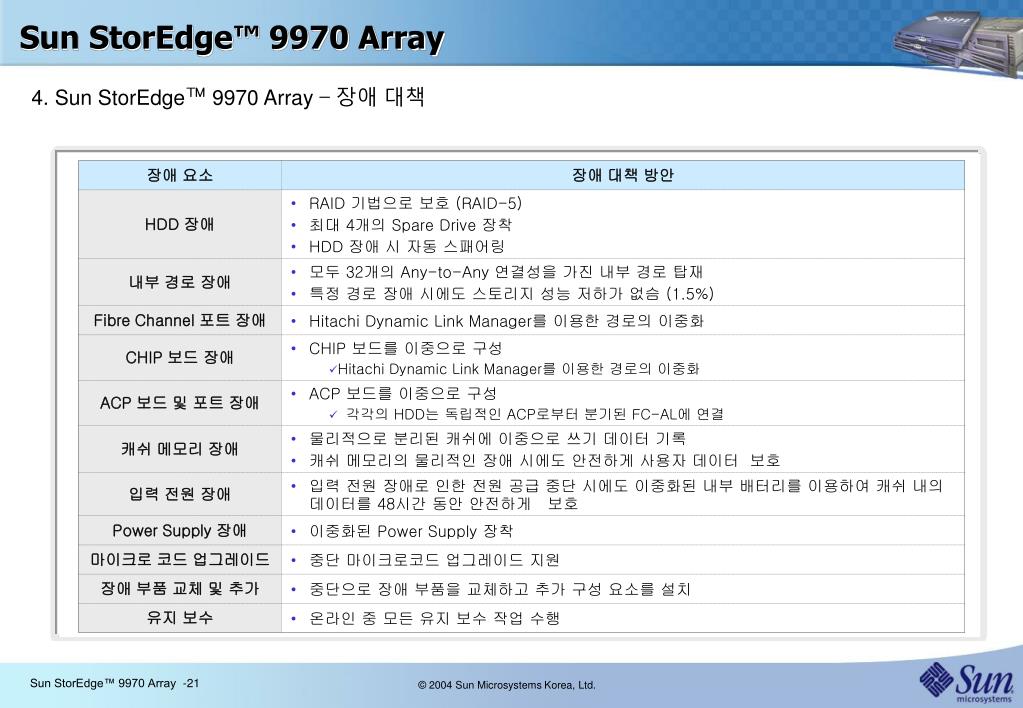

  • Sun StorEdge™ 9970 Array - 장애 대책
  • Sun StorEdge™ 9970 Array 스토리지 소프트웨어
    • Solution
    • Resource Manager
    • Dynamic Link manager
    • Shadow Image
    • SANtinel

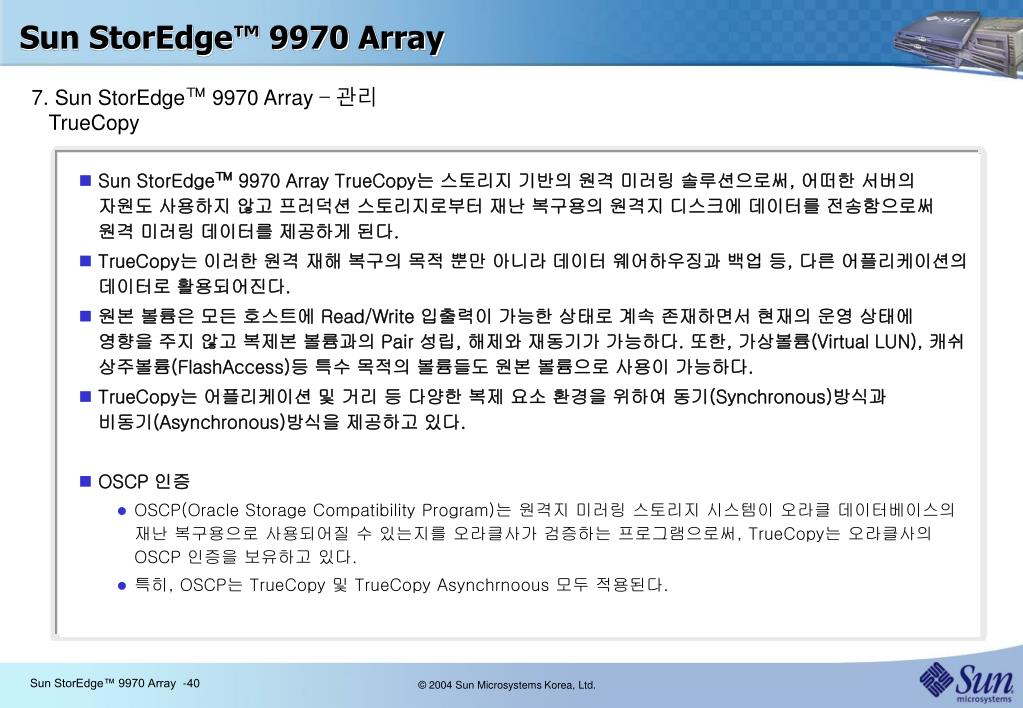

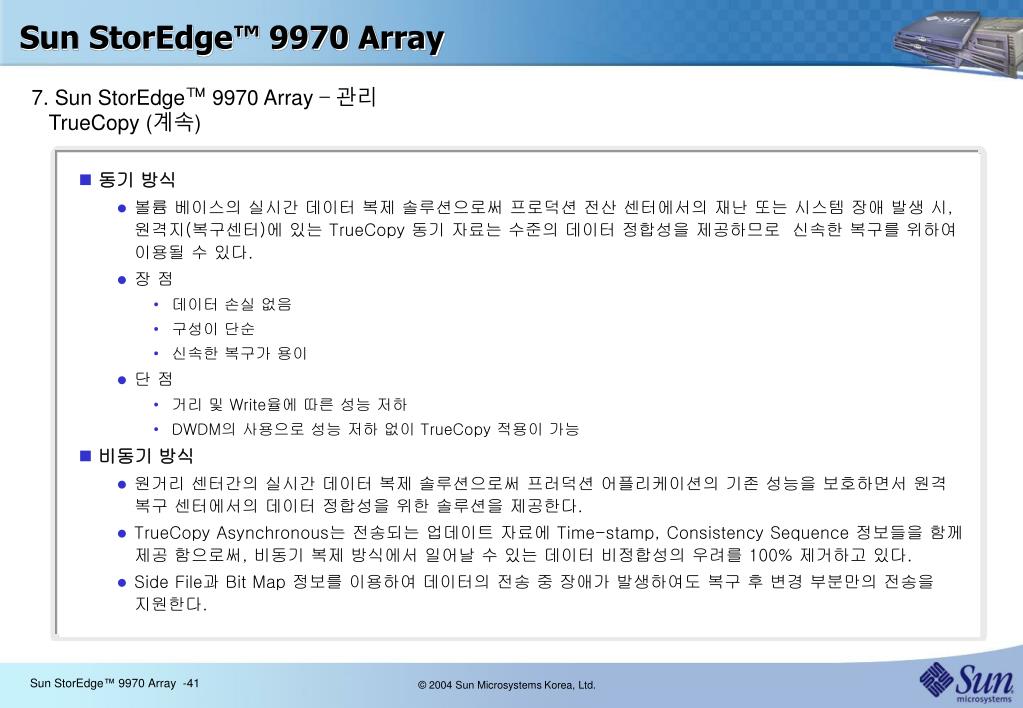

    • TrueCopy

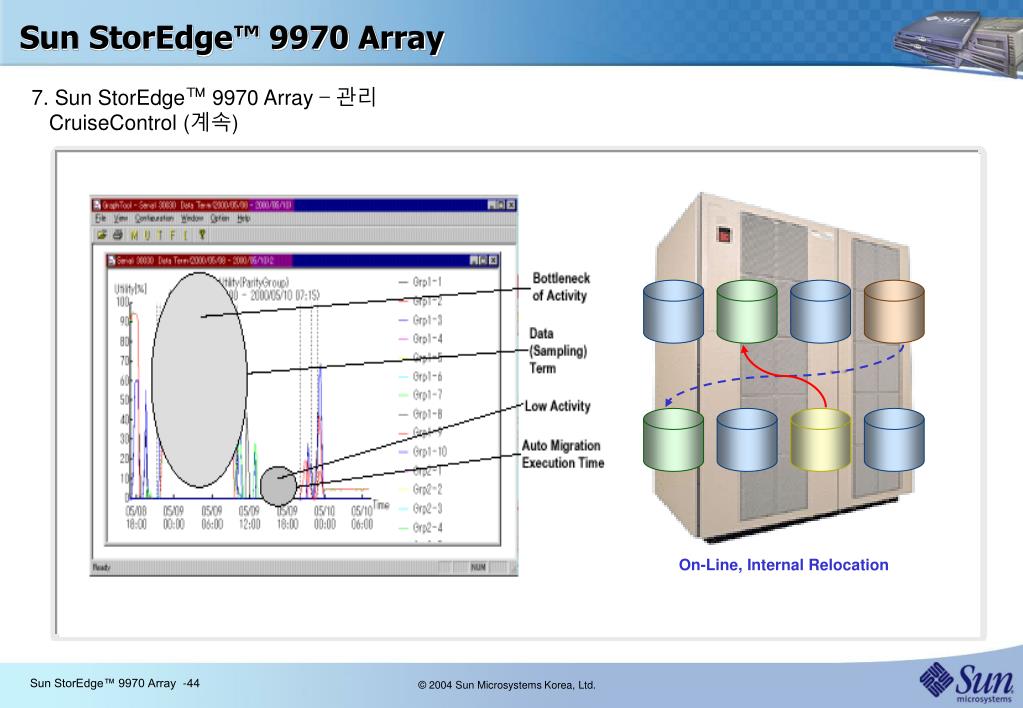

    • CruiseControl

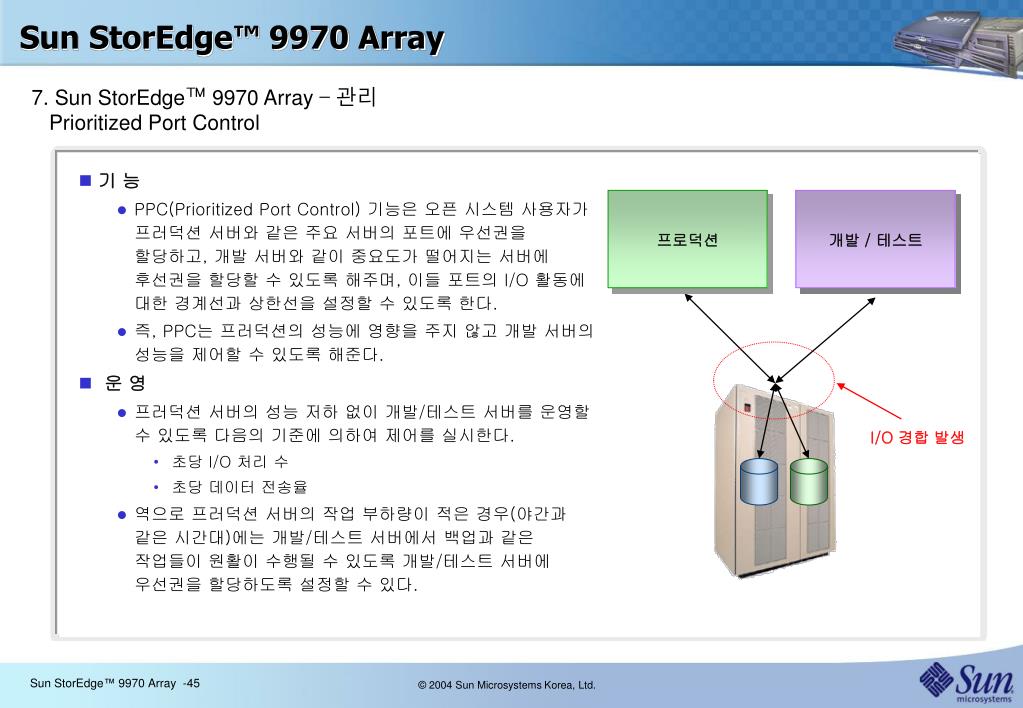

    • Prioritized Port Control

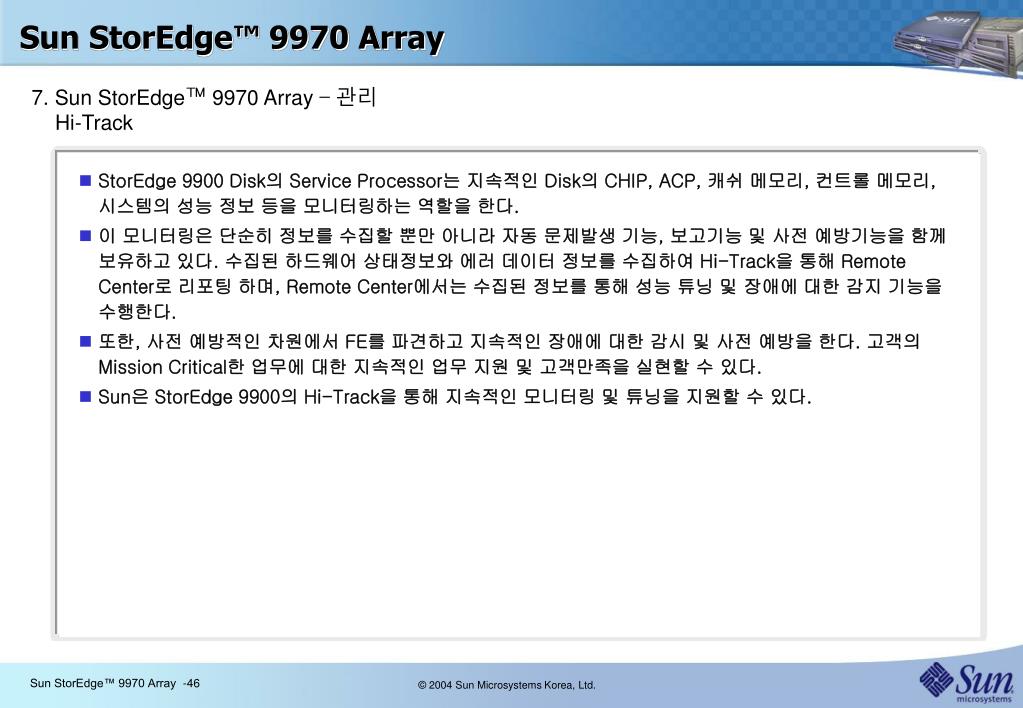

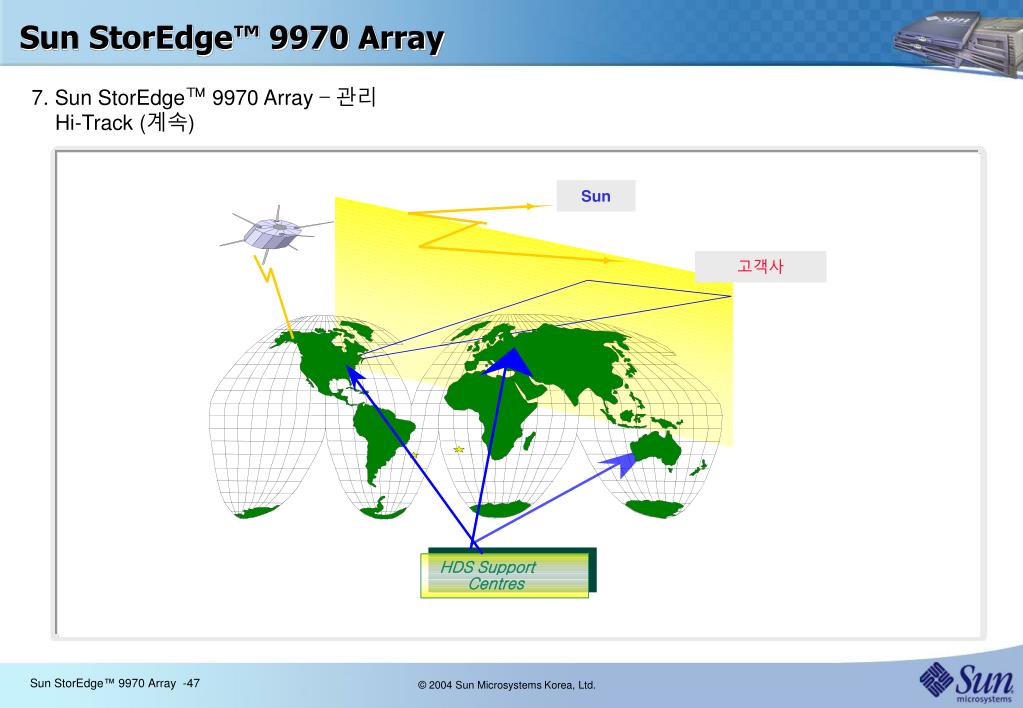

    • Hi-Track
sun storedge 9970 array

Lightning 9970V

WindowsNT/2K

LINUX

UNIX

S/390

Netware

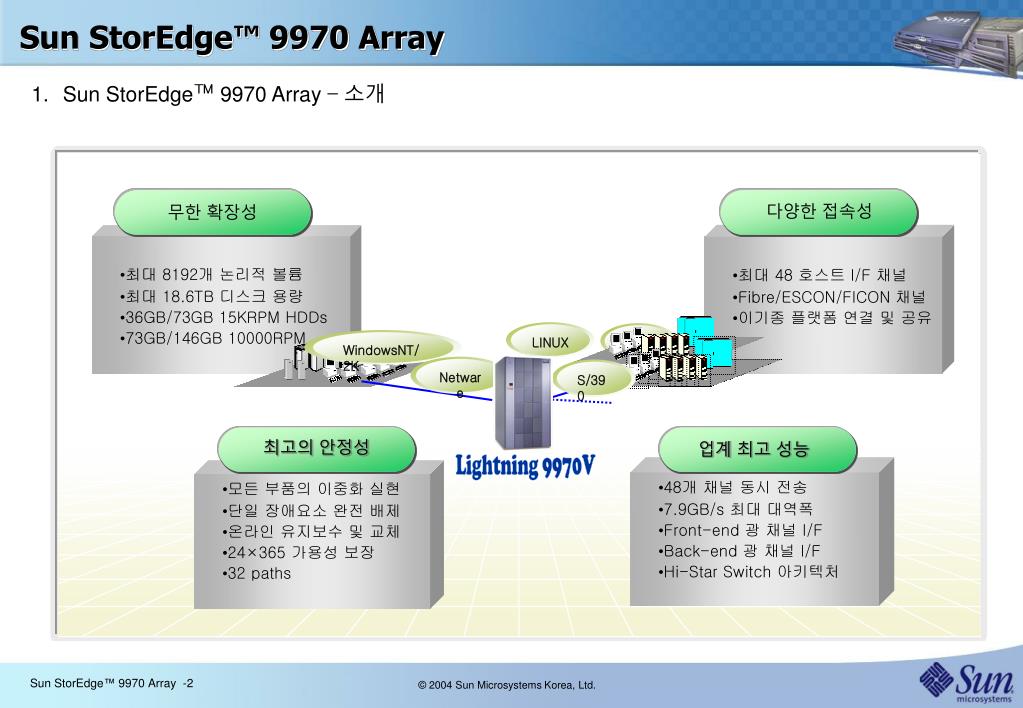

Sun StorEdge™ 9970 Array –소개

다양한 접속성

무한 확장성

•최대 48 호스트 I/F 채널

•Fibre/ESCON/FICON 채널

•이기종 플랫폼 연결 및 공유

•최대 8192개 논리적 볼륨

•최대 18.6TB 디스크 용량

•36GB/73GB 15KRPM HDDs

•73GB/146GB 10000RPM

최고의 안정성

업계 최고 성능

•48개 채널 동시 전송

•7.9GB/s 최대 대역폭

•Front-end 광 채널 I/F

•Back-end 광 채널 I/F

•Hi-Star Switch 아키텍처

•모든 부품의 이중화 실현

•단일 장애요소 완전 배제

•온라인 유지보수 및 교체

•24×365 가용성 보장

•32 paths

sun storedge 9970 array view

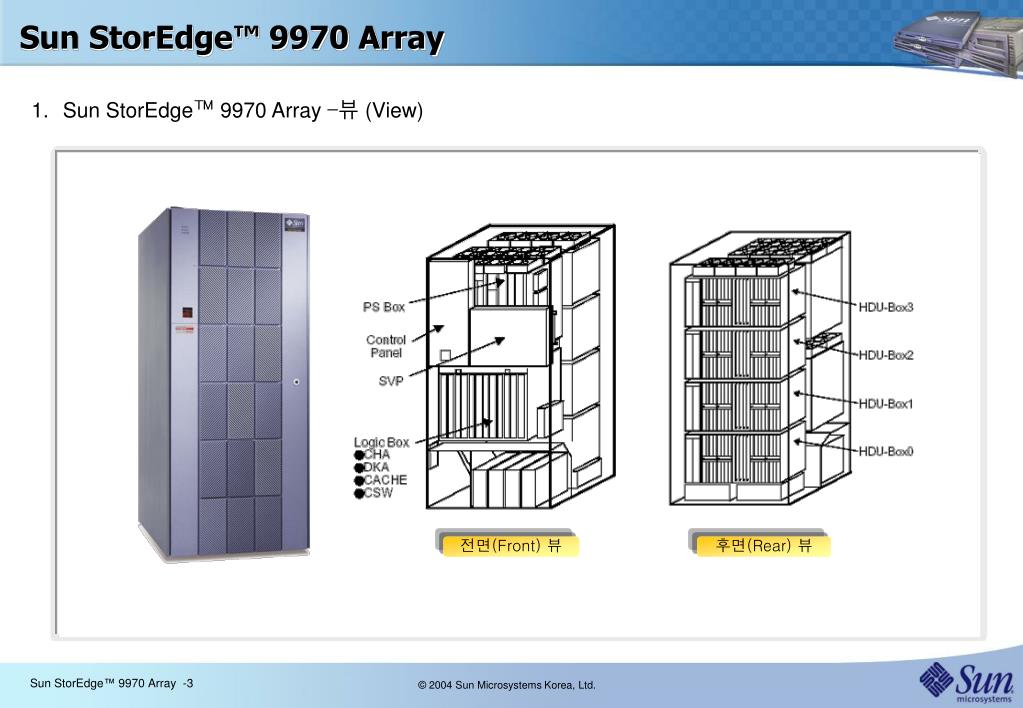

Sun StorEdge™ 9970 Array –뷰 (View)

전면(Front) 뷰

후면(Rear) 뷰

2 sun storedge 9970 array
2. Sun StorEdge™ 9970 Array –특징
  • 24시간 즉각적인 데이터 액세스 가능1
    • 100% 데이터 가용성 보장
    • 장애 발생 가능성 0%
    • 모든 부품의 완전 이중화로 장애발생시 온라인 상으로 교체 가능한 구성 요소
    • 온라인상으로 진행되는 자동 스페어링 기술
    • 배터리 백업의 2중화된 Write 캐쉬
    • 사전 장애 감시 시스템인 Hi-Track 유지보수
    • 서버 및 디스크에 영향 없는 마이크로코드 업데이트
    • RAID-1, RAID-0+1 및 RAID-5 지원 (혼용가능)
    • 어플리케이션 장애 및 재해로부터의 신속한 복구를 통해 비즈니스의 연속성을 유지 시켜주는 업계 최고의 솔루션
    • 대외적으로 인정 받은, 데이터 백업과 복구를 위한 Point-In-Time 솔루션인 ShadowImage 제공
  • 24시간 즉각적인 데이터 액세스 가능2
    • Oracle 인증의 동기 및 비동기 방식을 지원하는 TrueCopy 지원
    • 오픈 시스템의 호스트 서버 장애 시 대체 경로 제공
    • SAN구성을 위한 최적의 아키텍처 제공
    • 전폭적인 GDPS ™ 지원
  • 최고의 성능 및 처리 능력
    • 최대 64GB까지 확장 가능한 대용량 캐쉬
    • 자주 사용하는 볼륨에 캐쉬 스피드를 제공하는 Flash Access 기능 제공
    • 18.6TB까지 서버 운영에 영향없는 용량 확장 가능
    • 유연한 구성의 LUN 지원 제공
    • 자동 성능 튜닝 기능 가능
    • 이중 분할된 캐쉬 버퍼링 및 이중화된 경로를 제공하는 고성능 10,025 RPM의 FC-AL Hard Disk Drive 제공
3 sun storedge 9970 array

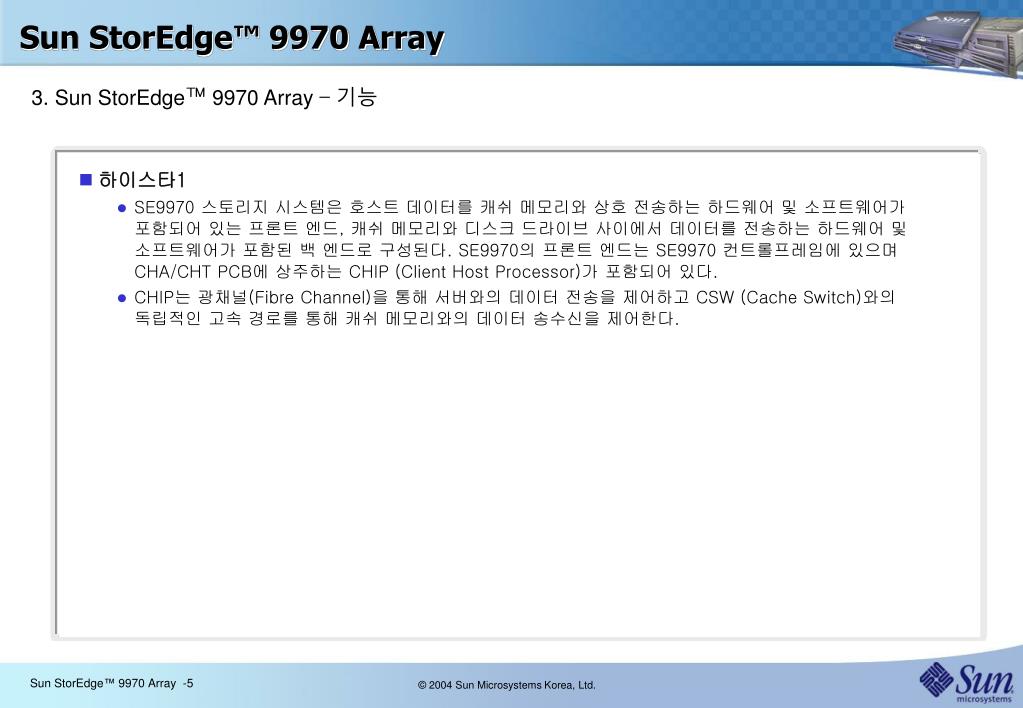

3. Sun StorEdge™ 9970 Array –기능
  • 하이스타1
    • SE9970 스토리지 시스템은 호스트 데이터를 캐쉬 메모리와 상호 전송하는 하드웨어 및 소프트웨어가 포함되어 있는 프론트 엔드, 캐쉬 메모리와 디스크 드라이브 사이에서 데이터를 전송하는 하드웨어 및 소프트웨어가 포함된 백 엔드로 구성된다. SE9970의 프론트 엔드는 SE9970 컨트롤프레임에 있으며 CHA/CHT PCB에 상주하는 CHIP (Client Host Processor)가 포함되어 있다.
    • CHIP는 광채널(Fibre Channel)을 통해 서버와의 데이터 전송을 제어하고 CSW (Cache Switch)와의 독립적인 고속 경로를 통해 캐쉬 메모리와의 데이터 송수신을 제어한다.
3 sun storedge 9970 array1
3. Sun StorEdge™ 9970 Array –기능 (계속)

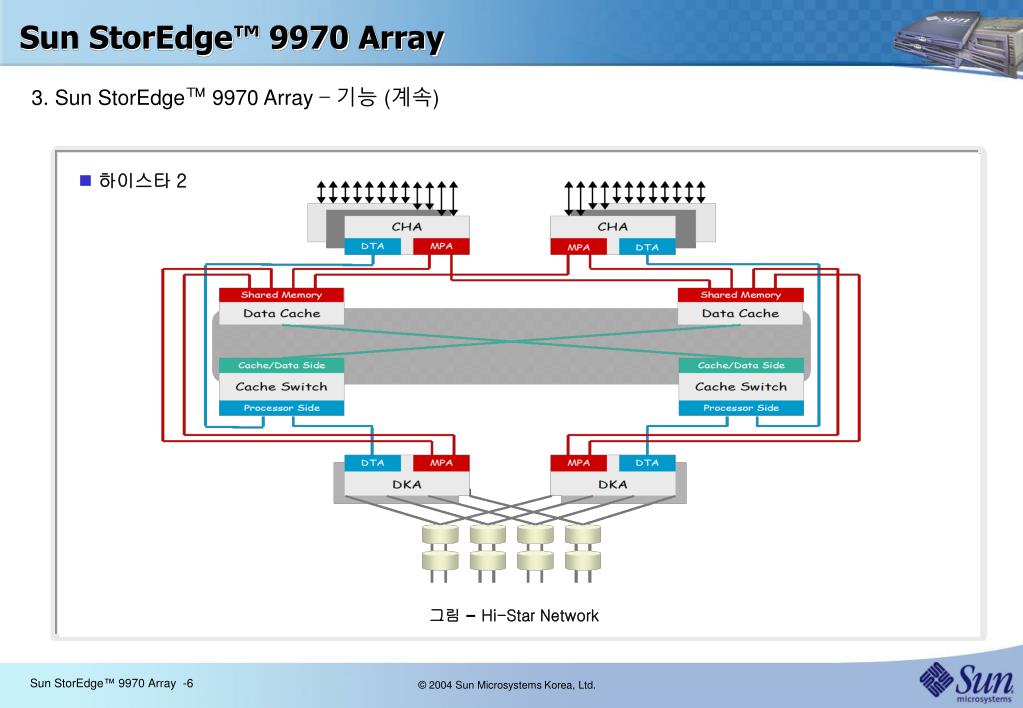

  • 하이스타 2

그림 – Hi-Star Network

3 sun storedge 9970 array2

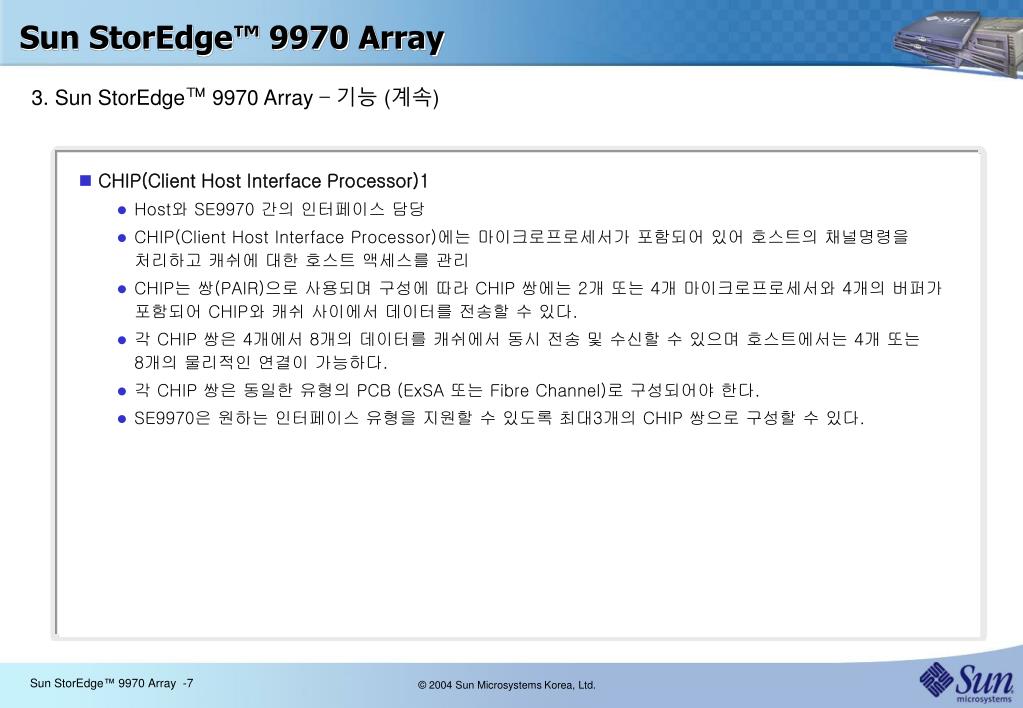

3. Sun StorEdge™ 9970 Array –기능 (계속)
  • CHIP(Client Host Interface Processor)1
    • Host와 SE9970 간의 인터페이스 담당
    • CHIP(Client Host Interface Processor)에는 마이크로프로세서가 포함되어 있어 호스트의 채널명령을 처리하고 캐쉬에 대한 호스트 액세스를 관리
    • CHIP는 쌍(PAIR)으로 사용되며 구성에 따라 CHIP 쌍에는 2개 또는 4개 마이크로프로세서와 4개의 버퍼가 포함되어 CHIP와 캐쉬 사이에서 데이터를 전송할 수 있다.
    • 각 CHIP 쌍은 4개에서 8개의 데이터를 캐쉬에서 동시 전송 및 수신할 수 있으며 호스트에서는 4개 또는 8개의 물리적인 연결이 가능하다.
    • 각 CHIP 쌍은 동일한 유형의 PCB (ExSA 또는 Fibre Channel)로 구성되어야 한다.
    • SE9970은 원하는 인터페이스 유형을 지원할 수 있도록 최대3개의 CHIP 쌍으로 구성할 수 있다.
3 sun storedge 9970 array3

장착 가능 CHIP Pair 개수

1 ~ 3 Pair

CHIP Pair 당 제공 포트 개수 (FC 기준)

8 개 또는 16개

FC 포트당 전송 속도

2Gbps

최대 제공 가능 FC 포트 개수

48 개

3. Sun StorEdge™ 9970 Array –기능 (계속)
  • CHIP(Client Host Interface Processor)2

그림 – CHIP

3 sun storedge 9970 array4
3. Sun StorEdge™ 9970 Array –기능 (계속)
  • ACP(Array Control Processor) I
    • ACP(Array Control Processor)는 디스크 드라이브와 캐쉬 사이의 데이터 전송을 제어하는 프로세서이며 중복 기능과 성능 개선을 위해 쌍(pair)으로 설치된다.
    • SE9970은 최대2개의 ACP 쌍으로 구성할 수 있으며, 하나의 ACP 쌍에서 제어되는 모든 기능, 경로, 디스크 드라이브 등을 “어레이 도메인”이라고 한다.
    • 디스크 드라이브는 광케이블을 통해 FC-AL을 사용하여 ACP 쌍에 연결된다.
    • 각 ACP는 2개의 마이크로프로세서와 2개의 독립적인 광 백 엔드 경로를 갖고 있으며, 각 광 백 엔드 경로에는 32개까지의 디스크 드라이브가 연결될 수 있다. 각각의 ACP는 2개의 백 엔드 경로를 사용하여 128개까지의 디스크 드라이브에 액세스할 수 있고 각 디스크 드라이브는 백 엔드 경로의 장애에 대비하여 중복성과 성능을 위해 이중으로 포팅되어 있다.
3 sun storedge 9970 array5

1 ~ 2 Pair

장착 가능 ACP Pair 개수

ACP Pair 당 제공하는 연결 경로 개수

8 개

HDD 연결 방식

Dual FC-AL (100MB/sec)

HDD당 제공되는 연결 대역폭

200MB/sec

3. Sun StorEdge™ 9970 Array –기능 (계속)

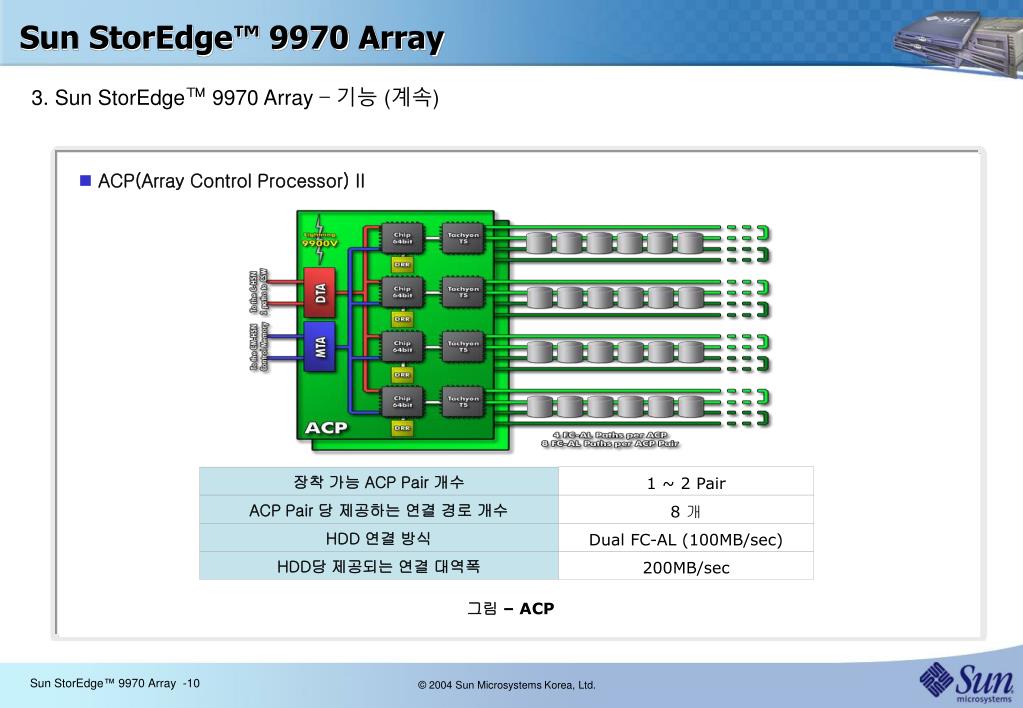

  • ACP(Array Control Processor) II

그림 – ACP

3 sun storedge 9970 array6
3. Sun StorEdge™ 9970 Array –기능 (계속)

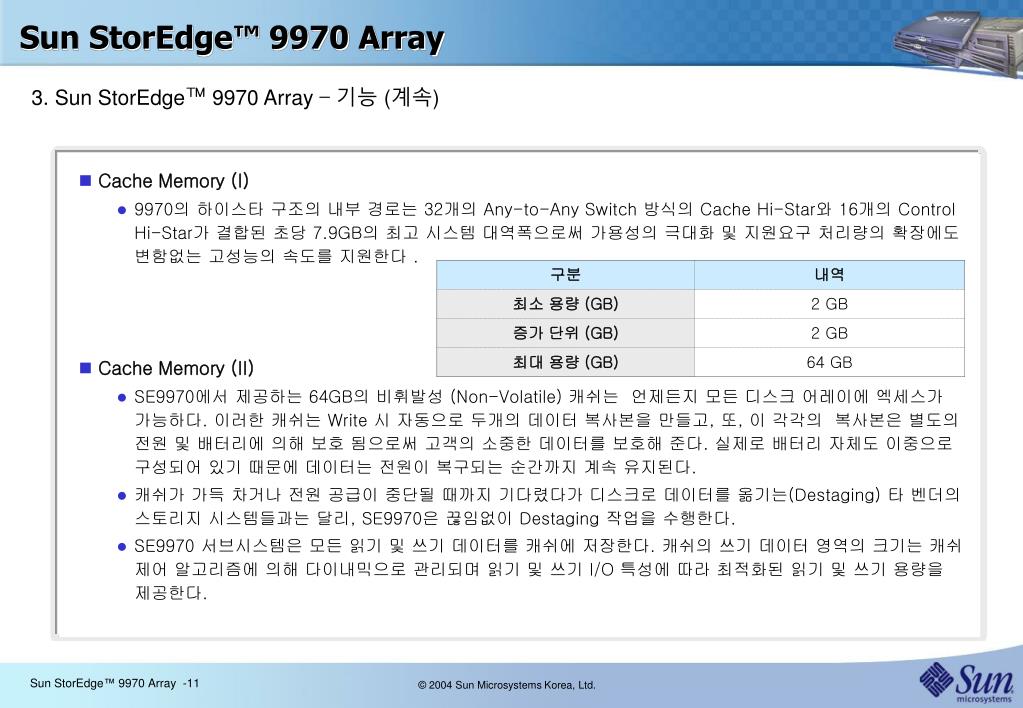

  • Cache Memory (I)
    • 9970의 하이스타 구조의 내부 경로는 32개의 Any-to-Any Switch 방식의 Cache Hi-Star와 16개의 Control Hi-Star가 결합된 초당 7.9GB의 최고 시스템 대역폭으로써 가용성의 극대화 및 지원요구 처리량의 확장에도 변함없는 고성능의 속도를 지원한다 .
  • Cache Memory (II)
    • SE9970에서 제공하는 64GB의 비휘발성 (Non-Volatile) 캐쉬는 언제든지 모든 디스크 어레이에 엑세스가 가능하다. 이러한 캐쉬는 Write 시 자동으로 두개의 데이터 복사본을 만들고, 또, 이 각각의 복사본은 별도의 전원 및 배터리에 의해 보호 됨으로써 고객의 소중한 데이터를 보호해 준다. 실제로 배터리 자체도 이중으로 구성되어 있기 때문에 데이터는 전원이 복구되는 순간까지 계속 유지된다.
    • 캐쉬가 가득 차거나 전원 공급이 중단될 때까지 기다렸다가 디스크로 데이터를 옮기는(Destaging) 타 벤더의 스토리지 시스템들과는 달리, SE9970은 끊임없이 Destaging 작업을 수행한다.
    • SE9970 서브시스템은 모든 읽기 및 쓰기 데이터를 캐쉬에 저장한다. 캐쉬의 쓰기 데이터 영역의 크기는 캐쉬 제어 알고리즘에 의해 다이내믹으로 관리되며 읽기 및 쓰기 I/O 특성에 따라 최적화된 읽기 및 쓰기 용량을 제공한다.
3 sun storedge 9970 array7

최대 장착 가능 캐쉬 용량

64 GB

캐쉬 메모리 Write 영역의 이중화 여부

물리적으로 완벽히 이중화

주요 캐슁 알고리즘

Dual FC-AL(100MB/sec)

Intelligent Learning 기능

FRU 기능

Sequential Pre Fetch 기능 등

3. Sun StorEdge™ 9970 Array –기능 (계속)
  • Cache Memory (III)

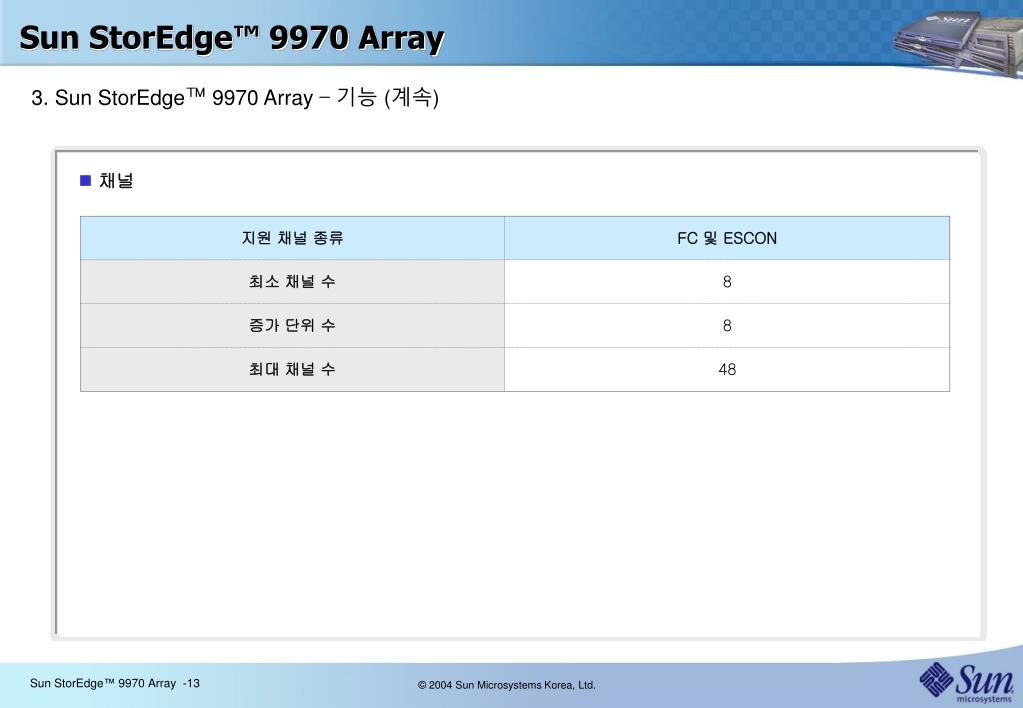

3 sun storedge 9970 array9
3. Sun StorEdge™ 9970 Array –기능 (계속)

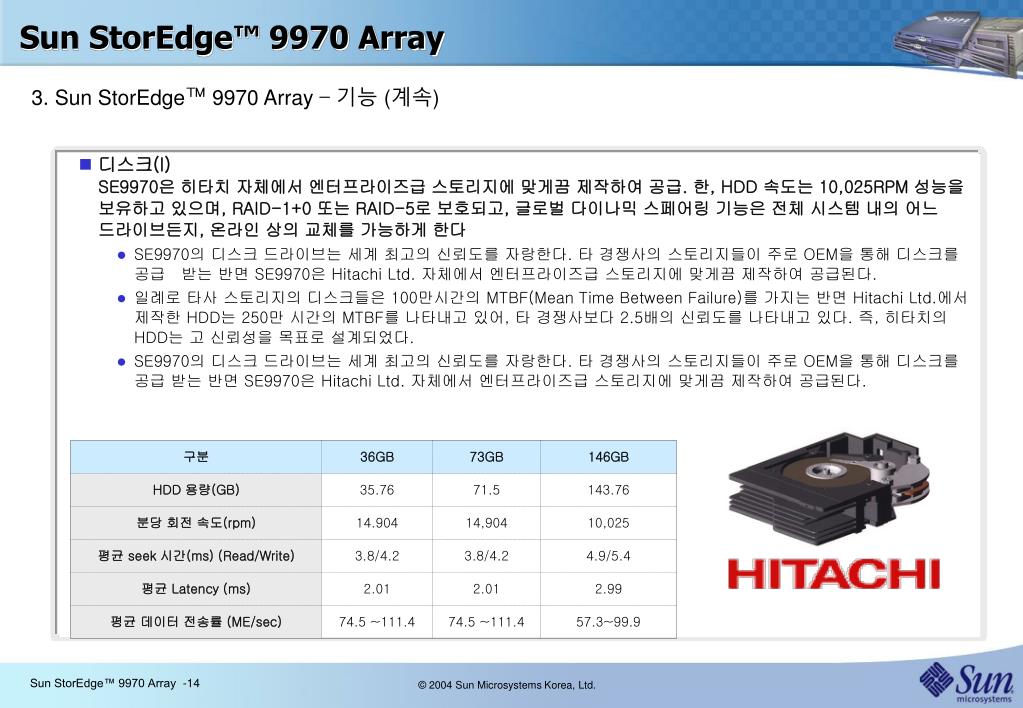

  • 디스크(I)SE9970은 히타치 자체에서 엔터프라이즈급 스토리지에 맞게끔 제작하여 공급. 한, HDD 속도는 10,025RPM 성능을 보유하고 있으며, RAID-1+0 또는 RAID-5로 보호되고, 글로벌 다이나믹 스페어링 기능은 전체 시스템 내의 어느 드라이브든지, 온라인 상의 교체를 가능하게 한다
    • SE9970의 디스크 드라이브는 세계 최고의 신뢰도를 자랑한다. 타 경쟁사의 스토리지들이 주로 OEM을 통해 디스크를 공급 받는 반면 SE9970은 Hitachi Ltd. 자체에서 엔터프라이즈급 스토리지에 맞게끔 제작하여 공급된다.
    • 일례로 타사 스토리지의 디스크들은 100만시간의 MTBF(Mean Time Between Failure)를 가지는 반면 Hitachi Ltd.에서 제작한 HDD는 250만 시간의 MTBF를 나타내고 있어, 타 경쟁사보다 2.5배의 신뢰도를 나타내고 있다. 즉, 히타치의 HDD는 고 신뢰성을 목표로 설계되었다.
    • SE9970의 디스크 드라이브는 세계 최고의 신뢰도를 자랑한다. 타 경쟁사의 스토리지들이 주로 OEM을 통해 디스크를 공급 받는 반면 SE9970은 Hitachi Ltd. 자체에서 엔터프라이즈급 스토리지에 맞게끔 제작하여 공급된다.
3 sun storedge 9970 array10
3. Sun StorEdge™ 9970 Array –기능 (계속)

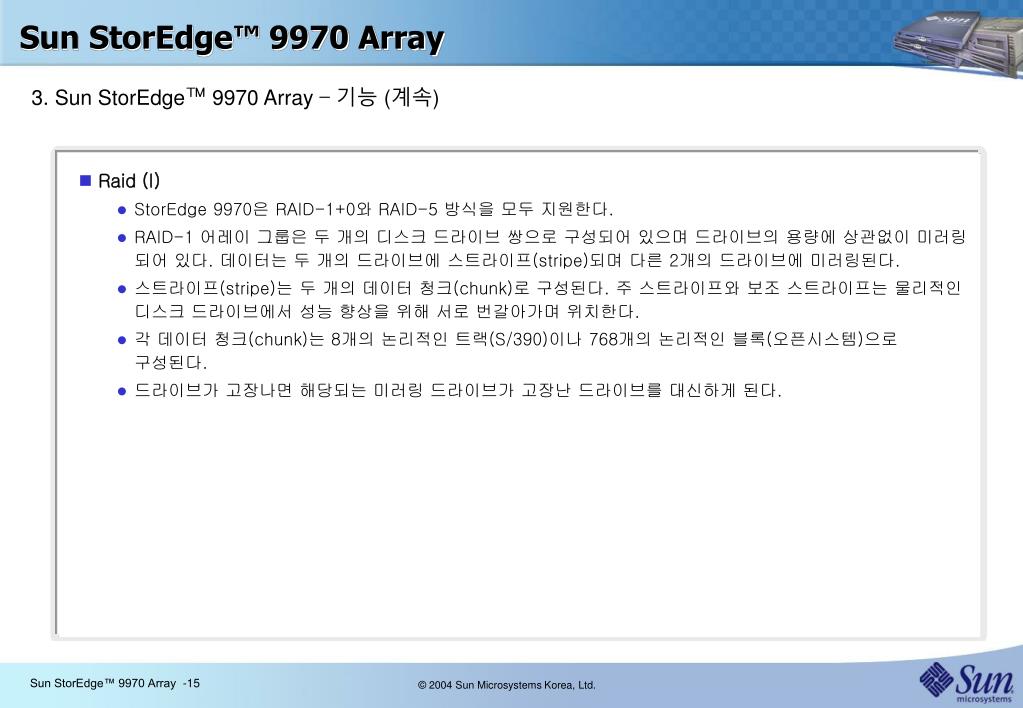

  • Raid (I)
    • StorEdge 9970은 RAID-1+0와 RAID-5 방식을 모두 지원한다.
    • RAID-1 어레이 그룹은 두 개의 디스크 드라이브 쌍으로 구성되어 있으며 드라이브의 용량에 상관없이 미러링 되어 있다. 데이터는 두 개의 드라이브에 스트라이프(stripe)되며 다른 2개의 드라이브에 미러링된다.
    • 스트라이프(stripe)는 두 개의 데이터 청크(chunk)로 구성된다. 주 스트라이프와 보조 스트라이프는 물리적인 디스크 드라이브에서 성능 향상을 위해 서로 번갈아가며 위치한다.
    • 각 데이터 청크(chunk)는 8개의 논리적인 트랙(S/390)이나 768개의 논리적인 블록(오픈시스템)으로 구성된다.
    • 드라이브가 고장나면 해당되는 미러링 드라이브가 고장난 드라이브를 대신하게 된다.

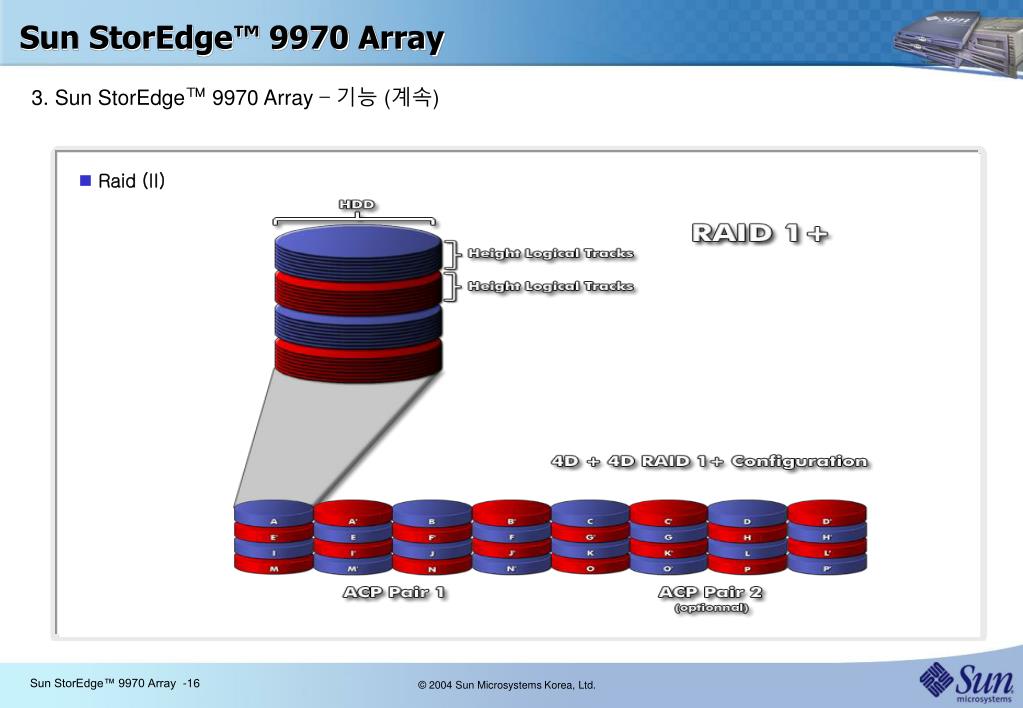

3 sun storedge 9970 array12
3. Sun StorEdge™ 9970 Array –기능 (계속)
  • Raid (III)
    • RAID-5 구현은 대다수의 활용에 적합하지만 모든 9970에 있어 RAID-1+0 옵션은 캐쉬 활용 비율이 일반적으로 낮은 작업에 적합하다.
    • RAID-5 어레이 그룹은 4개의 디스크 드라이브로 구성된다. 데이터는 4개의 하드 디스크 드라이브에 기록되고 스트라이프는 3개의 데이터 청크(chunk)와 한 개의 패리티 청크(chunk)로 이루어진다. 각 청크(chunk)에는 8개의 논리 트랙(S/390)이나 768개의 논리블록(오픈 시스템)이 포함되어 있다.
    • RAID-5 어레이 그룹은 4개의 디스크 드라이브로 구성된다. 9970 서브시스템에서 향상된 기능의 RAID-5+를 구현하며 전체 스트라이프가 구축될 때까지 데이터를 캐쉬에서 보관한 후 전체 데이터 스트라이프를 디스크 드라이브에 기록하여 표준 RAID-5 구현으로 인한 기록 손상을 최소화한다.

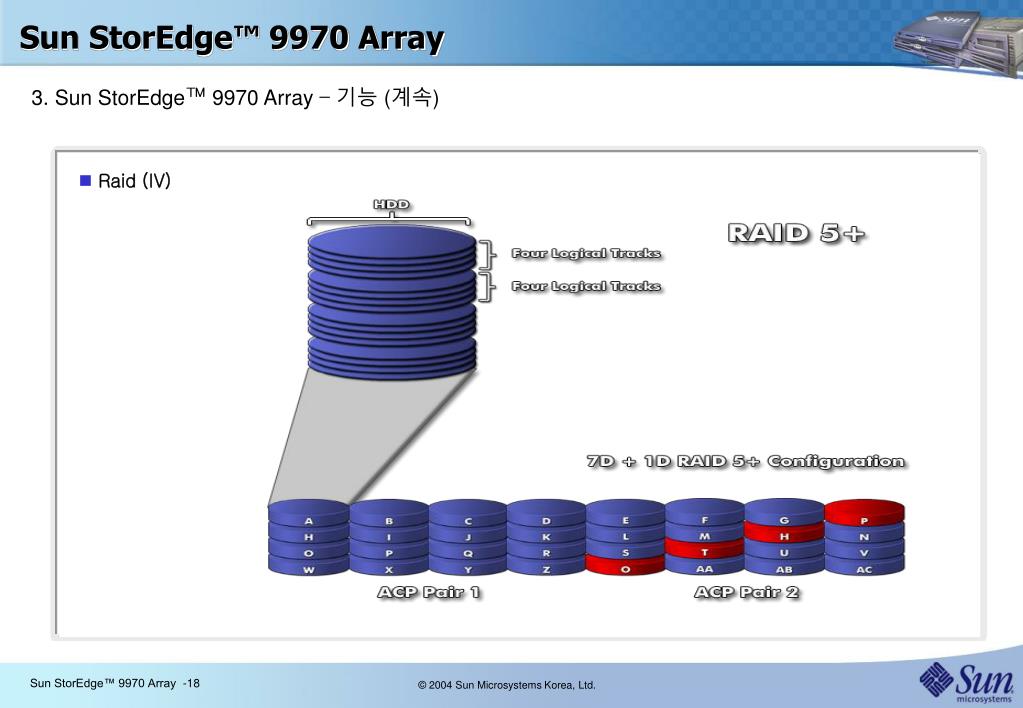

3 sun storedge 9970 array14

RAID1+0

RAID5

D1

D2

M1

M2

D1

D2

D3

P

M3

M4

D3

D4

D1

D2

P

D3

3. Sun StorEdge™ 9970 Array –기능 (계속)
  • Raid (V)
    • 각각의 어레이 그룹은 사용자 환경에 맞는 Logical Device Images (LVI/LDEV)로 구성되며 패리티 그룹 내의 모든 LDEV는 동일한 포맷이어야 한다. 오픈 시스템에서 각 LDEV는 파이버 어드레스로 매핑되어야 하며 그렇게 되면, 논리적인 단위 번호를 가지게 된다.

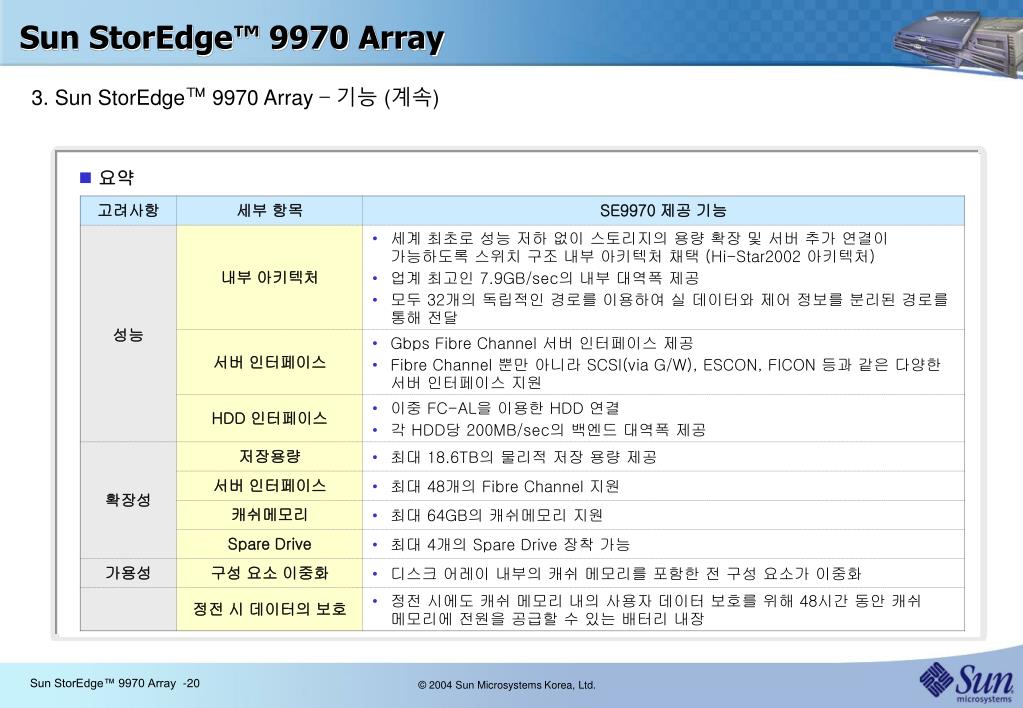

5 sun storedge 9970 array

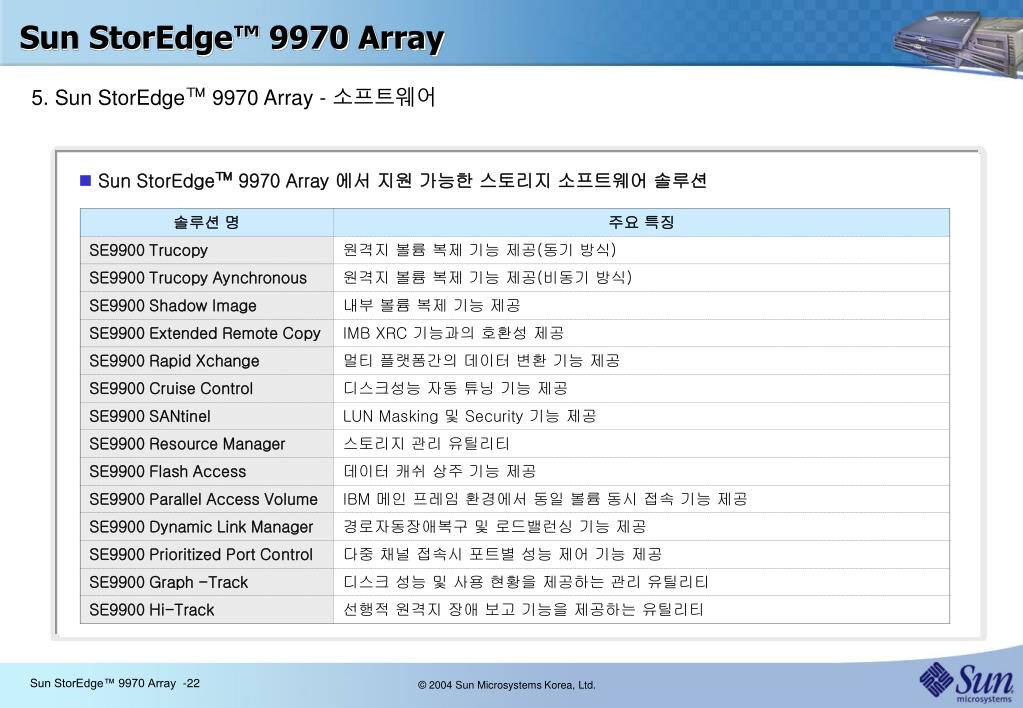

5. Sun StorEdge™ 9970 Array - 소프트웨어
  • Sun StorEdge™ 9970 Array 에서 지원 가능한 스토리지 소프트웨어 솔루션
5 sun storedge 9970 array1

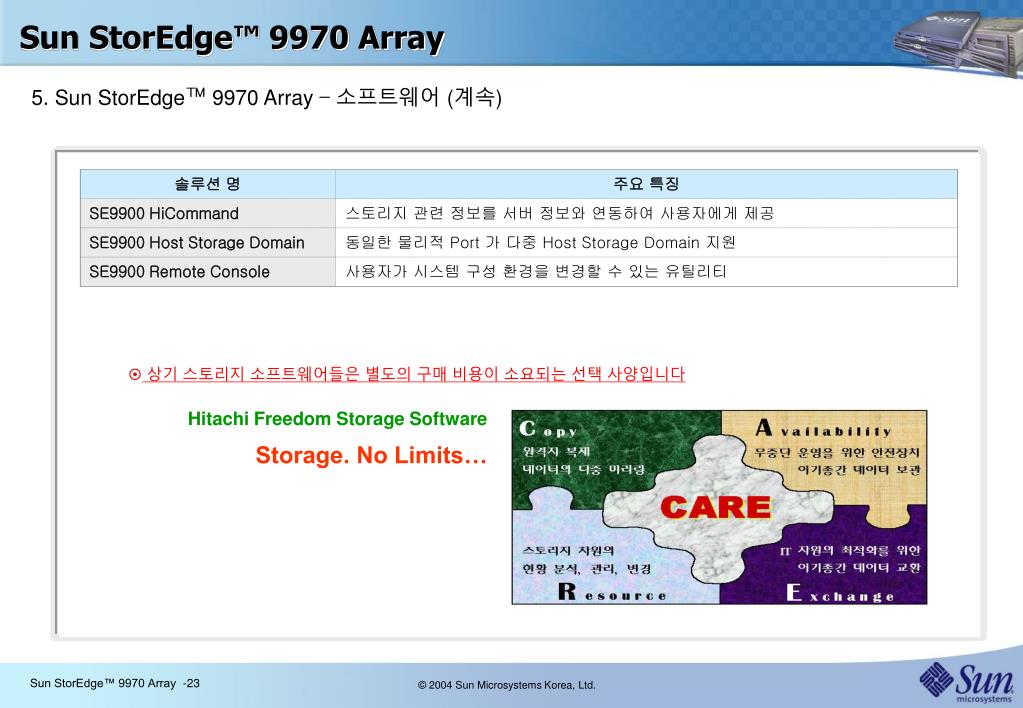

5. Sun StorEdge™ 9970 Array –소프트웨어 (계속)
  • 상기 스토리지 소프트웨어들은 별도의 구매 비용이 소요되는 선택 사양입니다

Hitachi Freedom Storage Software

Storage. No Limits…

6 sun storedge 9970 array

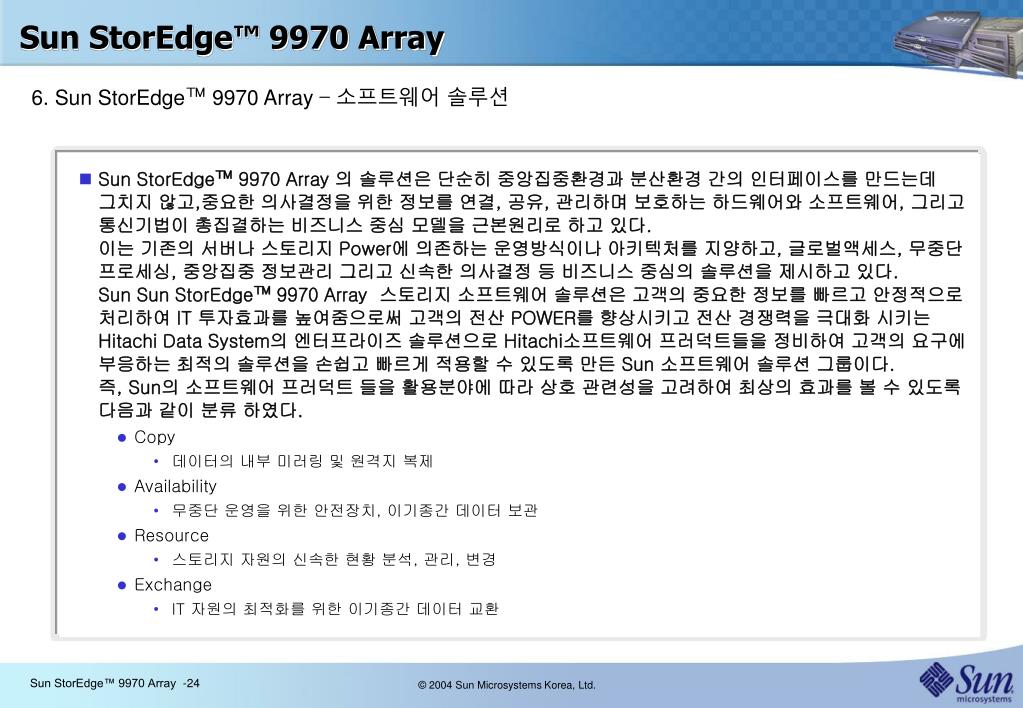

6. Sun StorEdge™ 9970 Array –소프트웨어 솔루션
  • Sun StorEdge™ 9970 Array 의 솔루션은 단순히 중앙집중환경과 분산환경 간의 인터페이스를 만드는데 그치지 않고,중요한 의사결정을 위한 정보를 연결, 공유, 관리하며 보호하는 하드웨어와 소프트웨어, 그리고 통신기법이 총집결하는 비즈니스 중심 모델을 근본원리로 하고 있다.이는 기존의 서버나 스토리지 Power에 의존하는 운영방식이나 아키텍처를 지양하고, 글로벌액세스, 무중단 프로세싱, 중앙집중 정보관리 그리고 신속한 의사결정 등 비즈니스 중심의 솔루션을 제시하고 있다.Sun Sun StorEdge™ 9970 Array 스토리지 소프트웨어 솔루션은 고객의 중요한 정보를 빠르고 안정적으로 처리하여 IT 투자효과를 높여줌으로써 고객의 전산 POWER를 향상시키고 전산 경쟁력을 극대화 시키는 Hitachi Data System의 엔터프라이즈 솔루션으로 Hitachi소프트웨어 프러덕트들을 정비하여 고객의 요구에 부응하는 최적의 솔루션을 손쉽고 빠르게 적용할 수 있도록 만든 Sun 소프트웨어 솔루션 그룹이다.즉, Sun의 소프트웨어 프러덕트 들을 활용분야에 따라 상호 관련성을 고려하여 최상의 효과를 볼 수 있도록 다음과 같이 분류 하였다.
    • Copy
      • 데이터의 내부 미러링 및 원격지 복제
    • Availability
      • 무중단 운영을 위한 안전장치, 이기종간 데이터 보관
    • Resource
      • 스토리지 자원의 신속한 현황 분석, 관리, 변경
    • Exchange
      • IT 자원의 최적화를 위한 이기종간 데이터 교환
7 sun storedge 9970 array resource manager

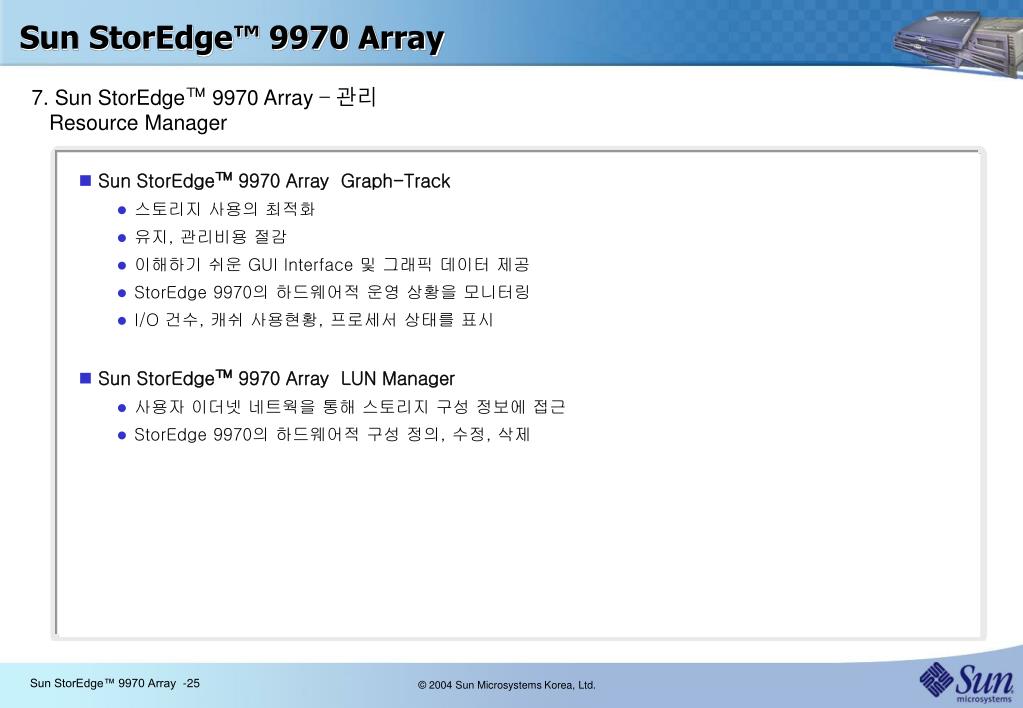

7. Sun StorEdge™ 9970 Array –관리 Resource Manager

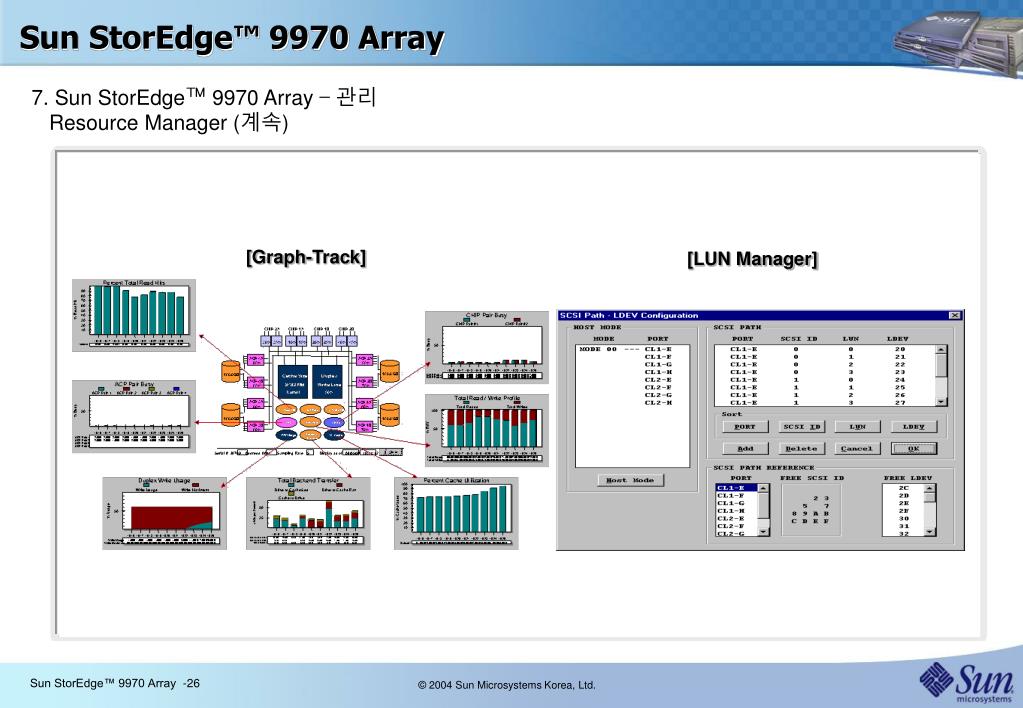

  • Sun StorEdge™ 9970 Array Graph-Track
    • 스토리지 사용의 최적화
    • 유지, 관리비용 절감
    • 이해하기 쉬운 GUI Interface 및 그래픽 데이터 제공
    • StorEdge 9970의 하드웨어적 운영 상황을 모니터링
    • I/O 건수, 캐쉬 사용현황, 프로세서 상태를 표시
  • Sun StorEdge™ 9970 Array LUN Manager
    • 사용자 이더넷 네트웍을 통해 스토리지 구성 정보에 접근
    • StorEdge 9970의 하드웨어적 구성 정의, 수정, 삭제
7 sun storedge 9970 array resource manager2
7. Sun StorEdge™ 9970 Array –관리 Resource Manager (계속)
  • Sun StorEdge™ 9970 Array Virtual LUN & LU Size Expansion-1
    • Virtual LUN
      • VLUN(Virtual LUN)은 9970을 사용하는 환경에서 고객이 임의로 볼륨 크기를 축소하도록 해 준다.
      • 일반적으로 하나의 볼륨(LVI)은 디스크 설치 시 크기가 정해지기 때문에 볼륨 크기를 얼마나 사용하든지 관계없이 물리적으로 하드웨어 용량을 차지 한다.
      • 보통 하나의 볼륨에는 다수의 데이터셋(또는 File)을 저장하여 사용하는데, 한 볼륨 내에서 두개 이상의 데이터셋을 동시에 액세스 할 수 없고, 이전의 I/O 처리가 끝나길 기다려야 한다.
      • VLVI는 하나의 데이터셋 크기 만큼 볼륨 크기를 지정하여 하나의 볼륨에 하나의 데이터셋만 저장하여 사용토록 하는 환경을 만들어 줍니다. 여러 데이터셋을 동시에 액세스 할 수 있으므로, 대기시간을 줄여 전체적인 퍼포먼스를 높여주고 또한, 볼륨 전체를 작게 나누어 쓸 수 있으므로 물리적인 하드웨어 용량의 낭비를 없앨 수 있다.
  • Sun StorEdge™ 9970 Array Virtual LUN & LU Size Expansion-2
    • LU Size Expansion
      • VLUN이 LU의 축소를 지원하는 것과는 반대로, LUSE(LU Size Expansion) 기능은 LU 크기의 확장을 지원한다.

VLVI 1

LUN 0

Base LUN

Expanded

LUN

VLVI 2

LUN 1

VLVI 3

LUN 2

Virtual LUN

LU Size Expansion

VLVI 4

LUN 4

7 sun storedge 9970 array resource manager3

FlashAccess

area

Normal Cache Memory

FlasAccess

Extent

FlashAccess

Extent

7. Sun StorEdge™ 9970 Array –관리 Resource Manager (계속)

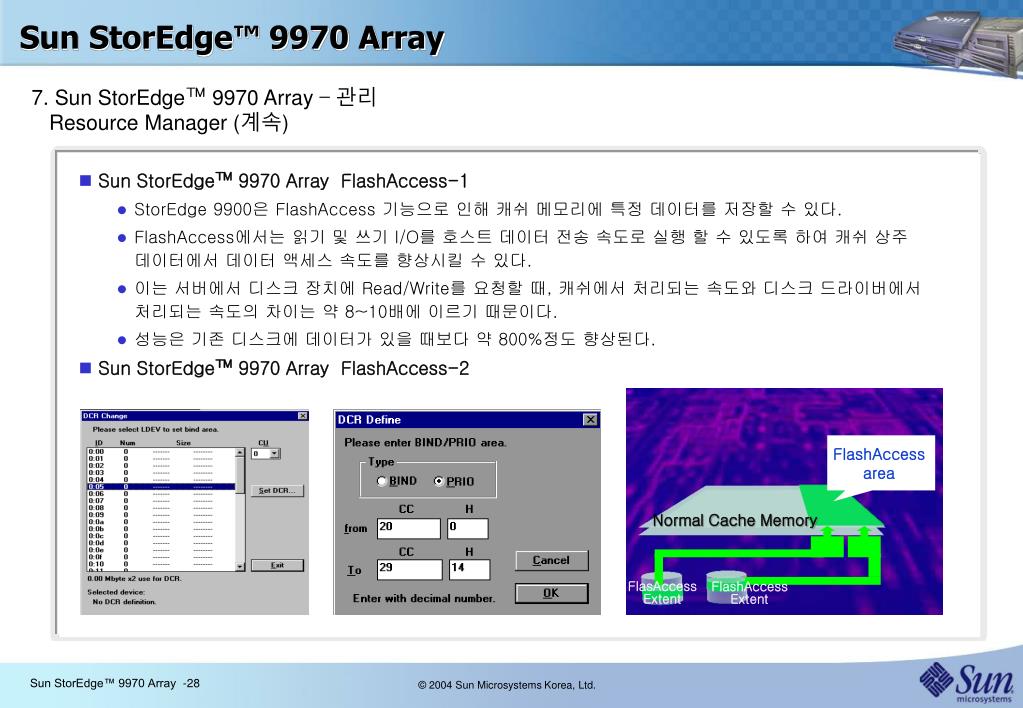

  • Sun StorEdge™ 9970 Array FlashAccess-1
    • StorEdge 9900은 FlashAccess 기능으로 인해 캐쉬 메모리에 특정 데이터를 저장할 수 있다.
    • FlashAccess에서는 읽기 및 쓰기 I/O를 호스트 데이터 전송 속도로 실행 할 수 있도록 하여 캐쉬 상주 데이터에서 데이터 액세스 속도를 향상시킬 수 있다.
    • 이는 서버에서 디스크 장치에 Read/Write를 요청할 때, 캐쉬에서 처리되는 속도와 디스크 드라이버에서 처리되는 속도의 차이는 약 8~10배에 이르기 때문이다.
    • 성능은 기존 디스크에 데이터가 있을 때보다 약 800%정도 향상된다.
  • Sun StorEdge™ 9970 Array FlashAccess-2
7 sun storedge 9970 array dynamic link manager
7. Sun StorEdge™ 9970 Array –관리 Dynamic Link Manager

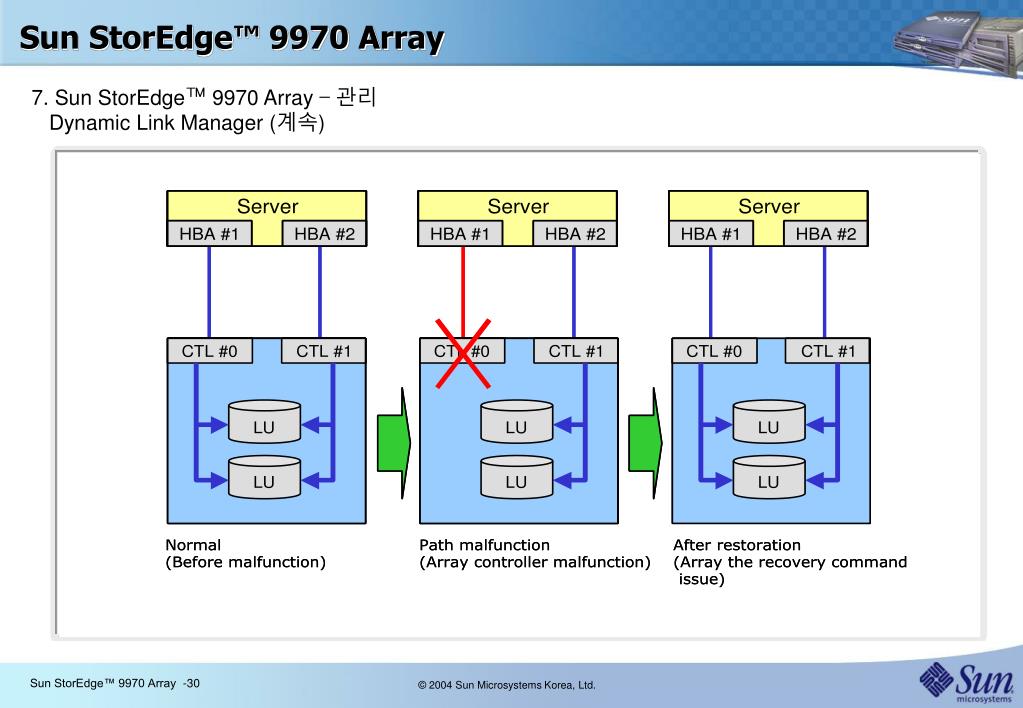

  • Sun StorEdge™ 9970 Array Dynamic Link Manager
    • 다중 채널 장애 복구 기능 제공
    • Path 장애가 발생하였을 때 간섭 없이 타 Path를 사용하여 어플리케이션이 지속적으로 운영될 수 있도록 지원한다.
    • 다중 채널간 로드밸런싱 기능 제공
    • Path 간의 업무 부하량을 자동적으로 조정하여 Path 사용의 균형을 유지하도록 함으로써 입출력의 성능을 향상하도록 지원한다.
    • 일반적으로, 디스크 I/O는 디스크 드라이버에 직접 보내지는데, DLM은 디스크 입출력 관리 및 디스크 드라이버로의 추가적 기능을 전달하기 위하여 시스템 입출력과 디스크 드라이버간에 적합한 추출(Filtering) 처리를 한다.
7 sun storedge 9970 array rapidxchange

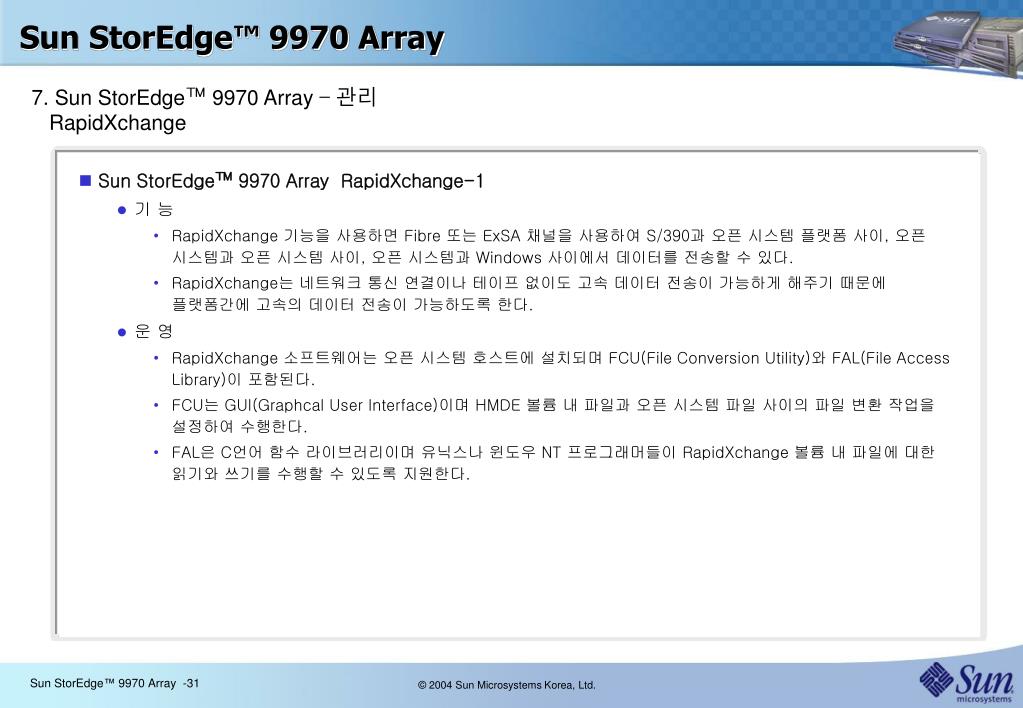

7. Sun StorEdge™ 9970 Array –관리 RapidXchange
  • Sun StorEdge™ 9970 Array RapidXchange-1
    • 기 능
      • RapidXchange 기능을 사용하면 Fibre 또는 ExSA 채널을 사용하여 S/390과 오픈 시스템 플랫폼 사이, 오픈 시스템과 오픈 시스템 사이, 오픈 시스템과 Windows 사이에서 데이터를 전송할 수 있다.
      • RapidXchange는 네트워크 통신 연결이나 테이프 없이도 고속 데이터 전송이 가능하게 해주기 때문에 플랫폼간에 고속의 데이터 전송이 가능하도록 한다.
    • 운 영
      • RapidXchange 소프트웨어는 오픈 시스템 호스트에 설치되며 FCU(File Conversion Utility)와 FAL(File Access Library)이 포함된다.
      • FCU는 GUI(Graphcal User Interface)이며 HMDE 볼륨 내 파일과 오픈 시스템 파일 사이의 파일 변환 작업을 설정하여 수행한다.
      • FAL은 C언어 함수 라이브러리이며 유닉스나 윈도우 NT 프로그래머들이 RapidXchange 볼륨 내 파일에 대한 읽기와 쓰기를 수행할 수 있도록 지원한다.
7 sun storedge 9970 array rapidxchange1

File Access

Library

DB Extraction

Utility or User 애플리케이션

File Conversion

Utility

User 애플리케이션

MVS

UNIX

or

StorEdge 9970

Multiplatform

DBMS Loader

Mainframe

DB

SAM File

Flat file / DB

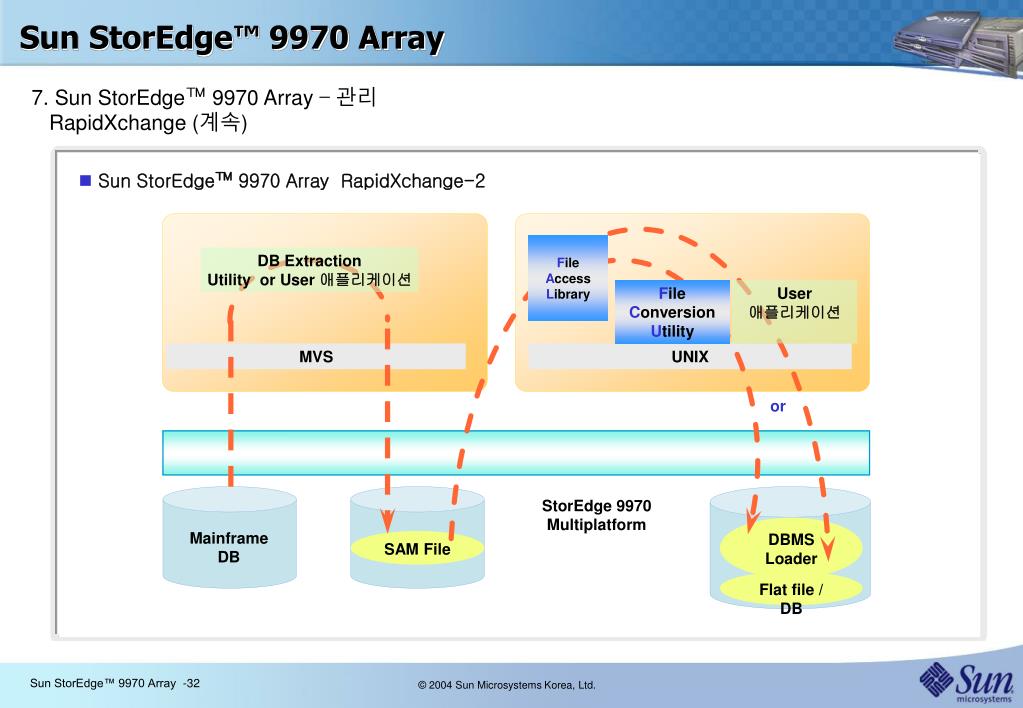

7. Sun StorEdge™ 9970 Array –관리 RapidXchange (계속)
  • Sun StorEdge™ 9970 Array RapidXchange-2
7 sun storedge 9970 array shadow image

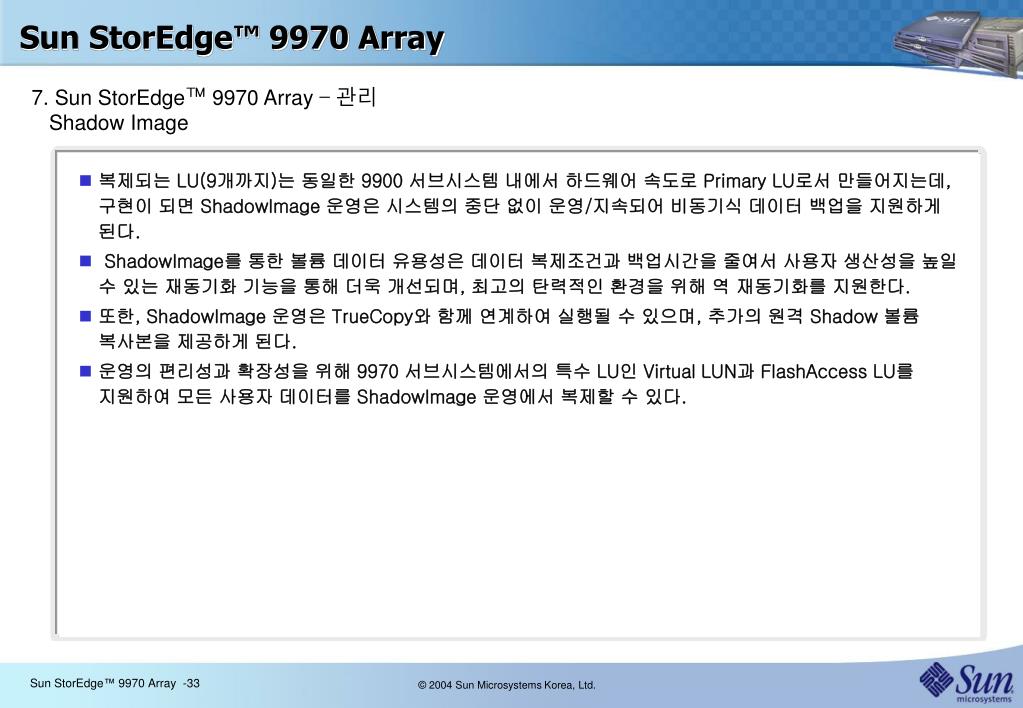

7. Sun StorEdge™ 9970 Array –관리 Shadow Image
  • 복제되는 LU(9개까지)는 동일한 9900 서브시스템 내에서 하드웨어 속도로 Primary LU로서 만들어지는데, 구현이 되면 ShadowImage 운영은 시스템의 중단 없이 운영/지속되어 비동기식 데이터 백업을 지원하게 된다.
  • ShadowImage를 통한 볼륨 데이터 유용성은 데이터 복제조건과 백업시간을 줄여서 사용자 생산성을 높일 수 있는 재동기화 기능을 통해 더욱 개선되며, 최고의 탄력적인 환경을 위해 역 재동기화를 지원한다.
  • 또한, ShadowImage 운영은 TrueCopy와 함께 연계하여 실행될 수 있으며, 추가의 원격 Shadow 볼륨 복사본을 제공하게 된다.
  • 운영의 편리성과 확장성을 위해 9970 서브시스템에서의 특수 LU인 Virtual LUN과 FlashAccess LU를 지원하여 모든 사용자 데이터를 ShadowImage 운영에서 복제할 수 있다.
7 sun storedge 9970 array shadow image1
7. Sun StorEdge™ 9970 Array –관리 Shadow Image (계속)

SCSI

Fiber

Control

Device

Volume

Server

Source

(Primary)

Volume

Private

LAN

Remote

Console PC

Target

(Secondary)

Volume

L1 PAIR

L2 PAIR

Root Node Leaf

Volume Volume Volume

7 sun storedge 9970 array shadow image2
7. Sun StorEdge™ 9970 Array –관리 Shadow Image (계속)
  • Sun StorEdge™ 9970 Array ShadowImage
    • 기 능
      • 모든 애플리케이션 볼륨의 복사
      • 다른 시스템 또는 다른 애플리케이션에 의해 사용될 복사본 생성
      • 하나의 볼륨을 9개까지 복사본을 동시 생성 가능
      • Resync 시 변경된 부분만 업데이트 가능(업데이트 시간 획기적 감소)
    • 적용 분야
      • 온라인 백업 및 복구, 데이터 웨어하우스 및 개발된 애플리케이션 테스트
    • 상세 절차 흐름(다음페이지)=> ShadowImage 타겟 볼륨의 선택이 자유로우며, 타겟 볼륨에 대한 RAID(1+0 또는 5) 적용으로, 사용자 관리의 유연성 및 데이터 가용성을 보장

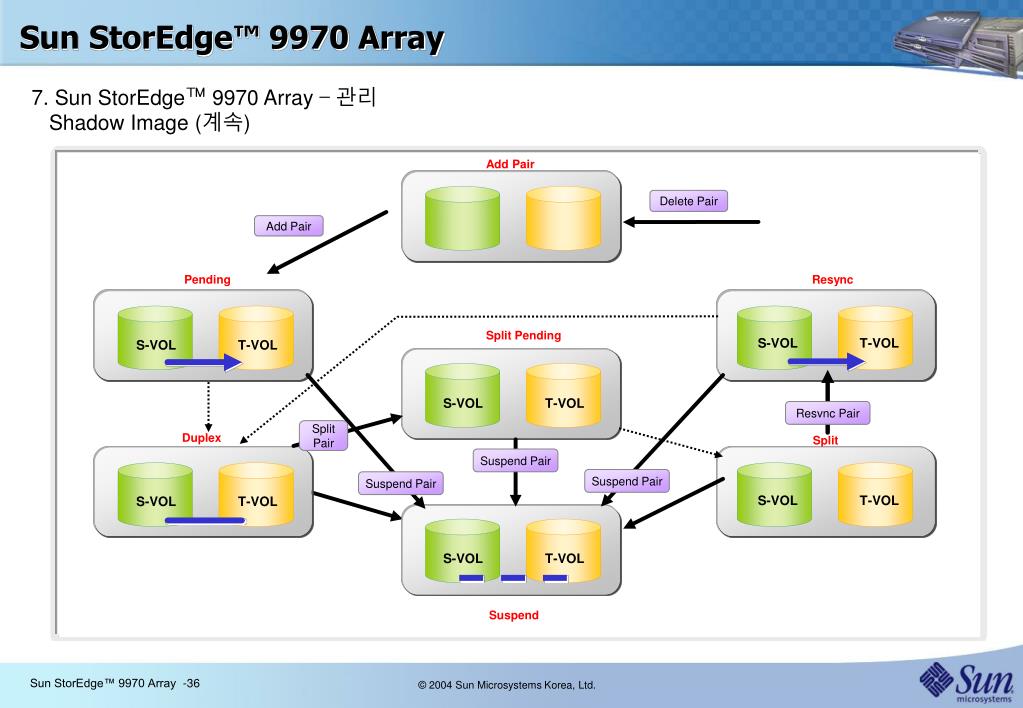

7 sun storedge 9970 array shadow image3

Add Pair

Delete Pair

Add Pair

Pending

Resync

Split Pending

S-VOL

T-VOL

S-VOL

T-VOL

S-VOL

T-VOL

Resvnc Pair

SplitPair

Duplex

Split

Suspend Pair

Suspend Pair

Suspend Pair

S-VOL

T-VOL

S-VOL

T-VOL

S-VOL

T-VOL

Suspend

7. Sun StorEdge™ 9970 Array –관리 Shadow Image (계속)

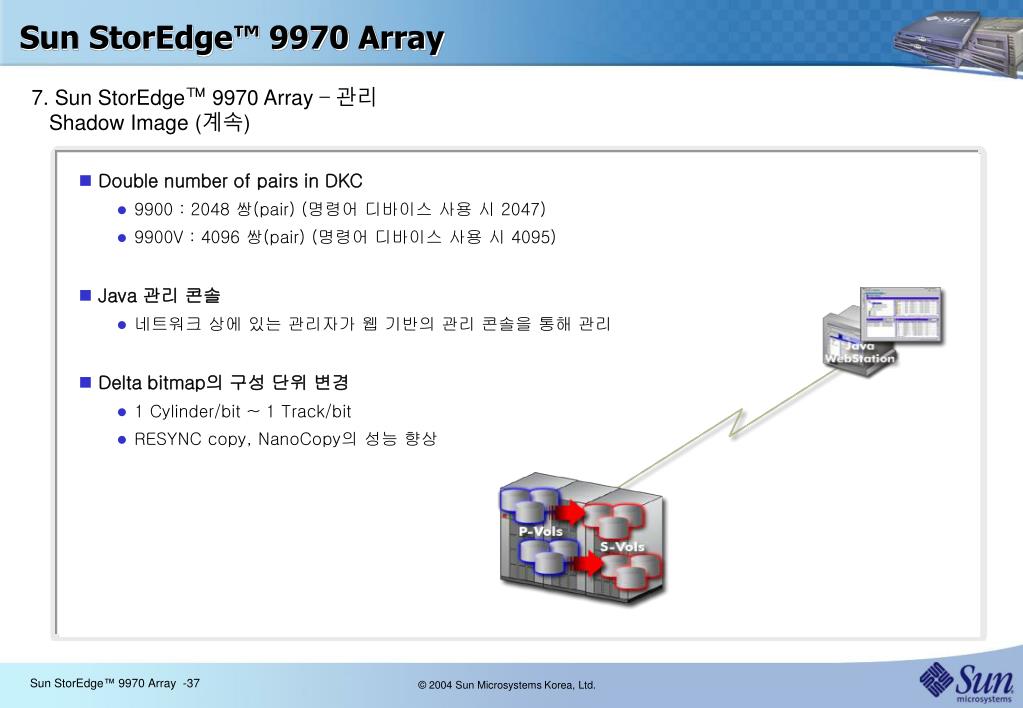

7 sun storedge 9970 array shadow image4
7. Sun StorEdge™ 9970 Array –관리 Shadow Image (계속)
  • Double number of pairs in DKC
    • 9900 : 2048 쌍(pair) (명령어 디바이스 사용 시 2047)
    • 9900V : 4096 쌍(pair) (명령어 디바이스 사용 시 4095)
  • Java 관리 콘솔
    • 네트워크 상에 있는 관리자가 웹 기반의 관리 콘솔을 통해 관리
  • Delta bitmap의 구성 단위 변경
    • 1 Cylinder/bit ~ 1 Track/bit
    • RESYNC copy, NanoCopy의 성능 향상
7 sun storedge 9970 array santinel

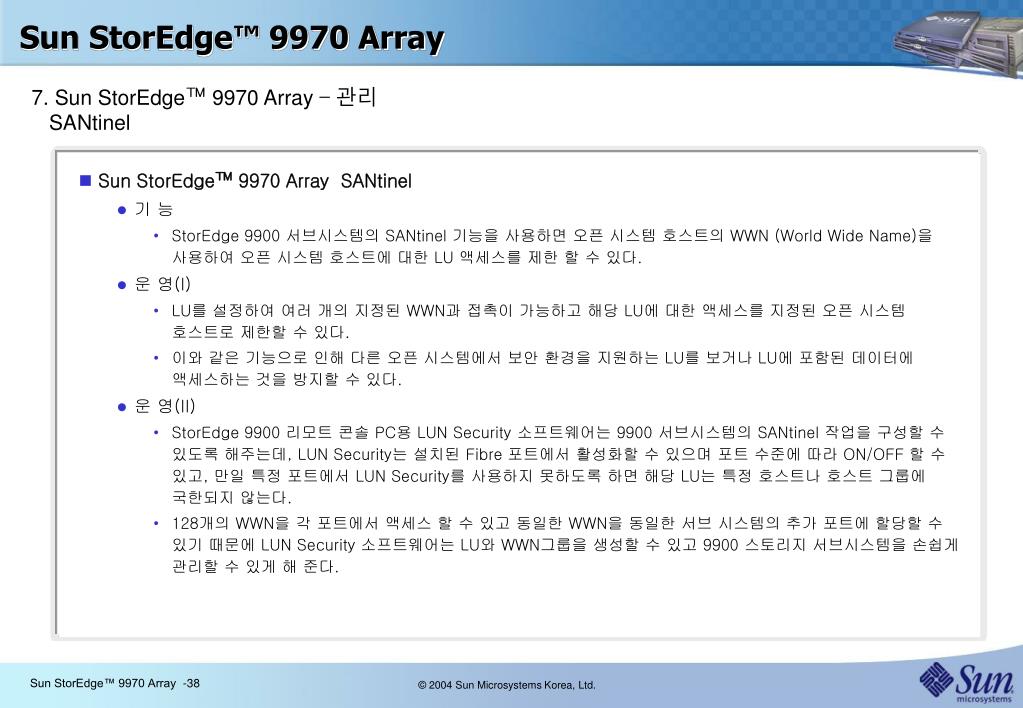

7. Sun StorEdge™ 9970 Array –관리 SANtinel
  • Sun StorEdge™ 9970 Array SANtinel
    • 기 능
      • StorEdge 9900 서브시스템의 SANtinel 기능을 사용하면 오픈 시스템 호스트의 WWN (World Wide Name)을 사용하여 오픈 시스템 호스트에 대한 LU 액세스를 제한 할 수 있다.
    • 운 영(I)
      • LU를 설정하여 여러 개의 지정된 WWN과 접촉이 가능하고 해당 LU에 대한 액세스를 지정된 오픈 시스템 호스트로 제한할 수 있다.
      • 이와 같은 기능으로 인해 다른 오픈 시스템에서 보안 환경을 지원하는 LU를 보거나 LU에 포함된 데이터에 액세스하는 것을 방지할 수 있다.
    • 운 영(II)
      • StorEdge 9900 리모트 콘솔 PC용 LUN Security 소프트웨어는 9900 서브시스템의 SANtinel 작업을 구성할 수 있도록 해주는데, LUN Security는 설치된 Fibre 포트에서 활성화할 수 있으며 포트 수준에 따라 ON/OFF 할 수 있고, 만일 특정 포트에서 LUN Security를 사용하지 못하도록 하면 해당 LU는 특정 호스트나 호스트 그룹에 국한되지 않는다.
      • 128개의 WWN을 각 포트에서 액세스 할 수 있고 동일한 WWN을 동일한 서브 시스템의 추가 포트에 할당할 수 있기 때문에 LUN Security 소프트웨어는 LU와 WWN그룹을 생성할 수 있고 9900 스토리지 서브시스템을 손쉽게 관리할 수 있게 해 준다.
7 sun storedge 9970 array truecopy
7. Sun StorEdge™ 9970 Array –관리 TrueCopy
  • Sun StorEdge™ 9970 Array TrueCopy는 스토리지 기반의 원격 미러링 솔루션으로써, 어떠한 서버의 자원도 사용하지 않고 프러덕션 스토리지로부터 재난 복구용의 원격지 디스크에 데이터를 전송함으로써 원격 미러링 데이터를 제공하게 된다.
  • TrueCopy는 이러한 원격 재해 복구의 목적 뿐만 아니라 데이터 웨어하우징과 백업 등, 다른 어플리케이션의 데이터로 활용되어진다.
  • 원본 볼륨은 모든 호스트에 Read/Write 입출력이 가능한 상태로 계속 존재하면서 현재의 운영 상태에 영향을 주지 않고 복제본 볼륨과의 Pair 성립, 해제와 재동기가 가능하다. 또한, 가상볼륨(Virtual LUN), 캐쉬 상주볼륨(FlashAccess)등 특수 목적의 볼륨들도 원본 볼륨으로 사용이 가능하다.
  • TrueCopy는 어플리케이션 및 거리 등 다양한 복제 요소 환경을 위하여 동기(Synchronous)방식과 비동기(Asynchronous)방식을 제공하고 있다.
  • OSCP 인증
    • OSCP(Oracle Storage Compatibility Program)는 원격지 미러링 스토리지 시스템이 오라클 데이터베이스의 재난 복구용으로 사용되어질 수 있는지를 오라클사가 검증하는 프로그램으로써, TrueCopy는 오라클사의 OSCP 인증을 보유하고 있다.
    • 특히, OSCP는 TrueCopy 및 TrueCopy Asynchrnoous 모두 적용된다.
7 sun storedge 9970 array truecopy1
7. Sun StorEdge™ 9970 Array –관리 TrueCopy (계속)
  • 동기 방식
    • 볼륨 베이스의 실시간 데이터 복제 솔루션으로써 프로덕션 전산 센터에서의 재난 또는 시스템 장애 발생 시, 원격지(복구센터)에 있는 TrueCopy 동기 자료는 수준의 데이터 정합성을 제공하므로 신속한 복구를 위하여 이용될 수 있다.
    • 장 점
      • 데이터 손실 없음
      • 구성이 단순
      • 신속한 복구가 용이
    • 단 점
      • 거리 및 Write율에 따른 성능 저하
      • DWDM의 사용으로 성능 저하 없이 TrueCopy 적용이 가능
  • 비동기 방식
    • 원거리 센터간의 실시간 데이터 복제 솔루션으로써 프러덕션 어플리케이션의 기존 성능을 보호하면서 원격 복구 센터에서의 데이터 정합성을 위한 솔루션을 제공한다.
    • TrueCopy Asynchronous는 전송되는 업데이트 자료에 Time-stamp, Consistency Sequence 정보들을 함께 제공 함으로써, 비동기 복제 방식에서 일어날 수 있는 데이터 비정합성의 우려를 100% 제거하고 있다.
    • Side File과 Bit Map 정보를 이용하여 데이터의 전송 중 장애가 발생하여도 복구 후 변경 부분만의 전송을 지원한다.
7 sun storedge 9970 array truecopy2

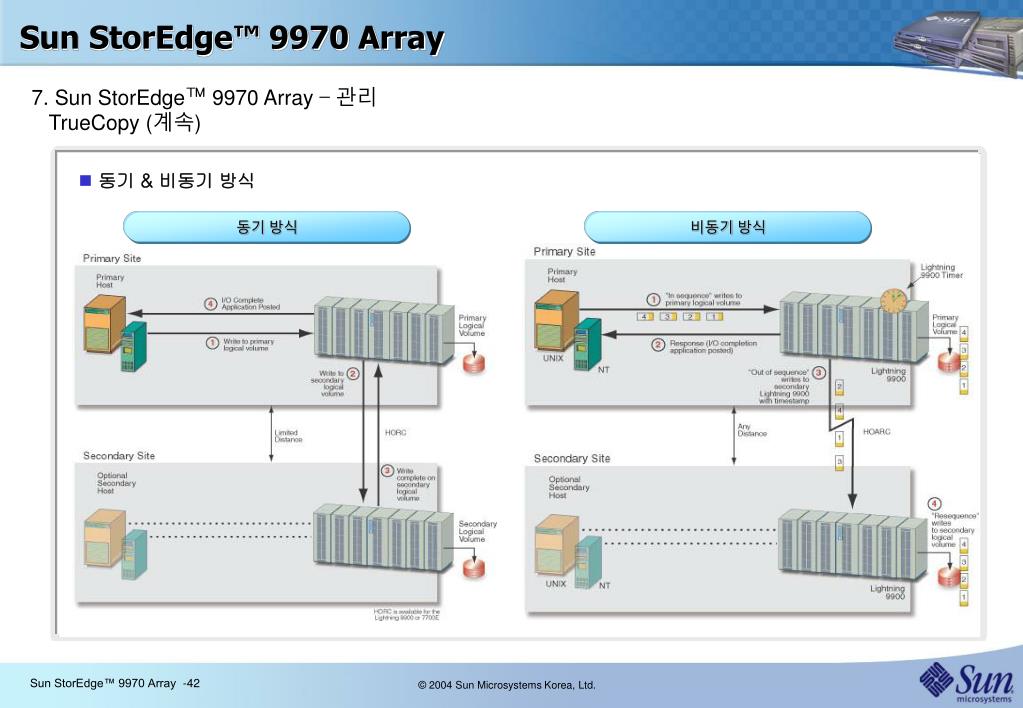

7. Sun StorEdge™ 9970 Array –관리 TrueCopy (계속)
  • 동기 & 비동기 방식

동기 방식

비동기 방식

7 sun storedge 9970 array cruisecontrol
7. Sun StorEdge™ 9970 Array –관리 CruiseControl
  • 기 능
    • CruiseControl 기능은 StorEdge 9970 서브시스템의 데이터 저장과 검색 기능을 최적화해 줍니다. 이를 위해 CruiseControl은 StorEdge 9970 서브시스템 리소스의 상세한 정보를 분석하여 사용자가 지정하는 파라미터에 따라 서브시스템 내부에서 논리적인 볼륨을 이동함으로써 9900을 자동으로 조정한다.
    • 운영 및 절차는 완벽하게 시스템의 중단 없이 수행되기 때문에 이동되는 데이터는 전체 볼륨 이동과정에서 읽기 및 쓰기 I/O 운영이 모든 호스트에서 온라인 상태를 유지할 수 있다.
    • 사용자의 편리성을 위하여 CruiseControl은 자동 및 수동 볼륨 이동작업을 지원하고, 이동에 앞서 성능 개선을 추정하여 StorEdge 9970 서브시스템을 운영 환경에 맞게 조정할 수 있도록 한다.
  • 이 점
    • 서브시스템 리소스의 부하 조정
    • 디스크 드라이브 액세스 패턴 최적화
  • 운 영
    • RAID 수준 및 각 패러티 그룹의 물리적인 HDD 성능과 관련이 있으며 놀리 볼륨과 RAID 수준 및 HDD 유형과 관련된 최적화가 가능하게 한다.
    • 이외에도 논리 디바이스 사용, 백 엔드 경로 사용, 디스크 드라이브 액세스 유형 등을 기준으로 StorEdge 9900의 조정작업을 실행한다.
    • HDD 클래스에 대한 최대 디스크 사용율과 같은 상세한 사용자 정의 기준을 적용하고, 자동 이동작업의 일정도 포함시킬 수 있다.
7 sun storedge 9970 array prioritized port control
7. Sun StorEdge™ 9970 Array –관리 Prioritized Port Control
  • 기 능
    • PPC(Prioritized Port Control) 기능은 오픈 시스템 사용자가 프러덕션 서버와 같은 주요 서버의 포트에 우선권을 할당하고, 개발 서버와 같이 중요도가 떨어지는 서버에 후선권을 할당할 수 있도록 해주며, 이들 포트의 I/O 활동에 대한 경계선과 상한선을 설정할 수 있도록 한다.
    • 즉, PPC는 프러덕션의 성능에 영향을 주지 않고 개발 서버의 성능을 제어할 수 있도록 해준다.
  • 운 영
    • 프러덕션 서버의 성능 저하 없이 개발/테스트 서버를 운영할 수 있도록 다음의 기준에 의하여 제어를 실시한다.
      • 초당 I/O 처리 수
      • 초당 데이터 전송율
    • 역으로 프러덕션 서버의 작업 부하량이 적은 경우(야간과 같은 시간대)에는 개발/테스트 서버에서 백업과 같은 작업들이 원활이 수행될 수 있도록 개발/테스트 서버에 우선권을 할당하도록 설정할 수 있다.

프로덕션

개발 / 테스트

I/O 경합 발생

7 sun storedge 9970 array hi track
7. Sun StorEdge™ 9970 Array –관리 Hi-Track
  • StorEdge 9900 Disk의 Service Processor는 지속적인 Disk의 CHIP, ACP, 캐쉬 메모리, 컨트롤 메모리, 시스템의 성능 정보 등을 모니터링하는 역할을 한다.
  • 이 모니터링은 단순히 정보를 수집할 뿐만 아니라 자동 문제발생 기능, 보고기능 및 사전 예방기능을 함께 보유하고 있다. 수집된 하드웨어 상태정보와 에러 데이터 정보를 수집하여 Hi-Track을 통해 Remote Center로 리포팅 하며, Remote Center에서는 수집된 정보를 통해 성능 튜닝 및 장애에 대한 감지 기능을 수행한다.
  • 또한, 사전 예방적인 차원에서 FE를 파견하고 지속적인 장애에 대한 감시 및 사전 예방을 한다. 고객의 Mission Critical한 업무에 대한 지속적인 업무 지원 및 고객만족을 실현할 수 있다.
  • Sun은 StorEdge 9900의 Hi-Track을 통해 지속적인 모니터링 및 튜닝을 지원할 수 있다.
7 sun storedge 9970 array hi track1

Sun

고객사

HDS Support

HDS Support

HDS Support

HDS Support

Centres

Centres

Centres

Centres

7. Sun StorEdge™ 9970 Array –관리 Hi-Track (계속)
