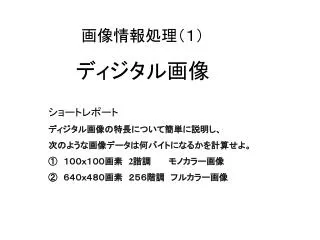

画像情報処理（１）ディジタル画像

画像情報処理（１） ディジタル画像ショートレポートディジタル画像の特長について簡単に説明し、次のような画像データは何バイトになるかを計算せよ。 ①　１００ｘ１００画素　2諧調　　　モノカラー画像 ②　６４０ｘ４８０画素　２５６階調　フルカラー画像

アナログ（連続）情報の特徴 自然界の現象に忠実。情報量が無限である。（情報量：数値表現するための桁数）ディジタル計算機で扱えない。検出、伝送、処理によって必ず歪みや誤差を生じる。ディジタル(離散）情報の特徴自然界の現象を簡略化して捉える。（標本化、量子化）情報量が有限である。（有限桁の数値や記号で表現できる）ディジタル計算機で扱える。検出、伝送、処理によって必ずしも歪みや誤差を生じない。

アナログ情報⇒ディジタル情報（A/D変換） ・標本化：離散格子配列でサンプリング・量子化：有限桁で四捨五入・符号化：10進数→2進記号（計算機の中ではすべてのデータは２進記号で　取り扱われる）

ディジタル情報 アナログ情報アナログ情報１０１１０１０１１０１０ A / D D A/D変換とD/A変換 1011010011 / A

標本化 　　量子化　　符号化

アナログ画像⇒ディジタル画像　（標本化,　量子化）アナログ画像⇒ディジタル画像　（標本化,　量子化）標本化

標本化画像サイズ規格 略称正式名称標本化サイズ QVGA Quarter VGA 320×240 VGA Video Graphics Array 640×480 SVGA Super VGA 800×600 XGA eXtended Graphics Array 1,024× 768 SXGA Super XGA 1,280×1,024 UXGA Ultra XGA 1,600×1,200 標準的な標本化がぞプサイズはＶＧＡでｓｙ。

標本化の細かさによる解像度変化 ２５６ｘ２５６　画素１２８ｘ１２８　画素６４ｘ６４　画素３２x３２　画素

量子化のレベル ２５６段階（8bit)が普通。ほとんど連続に見えるよ

量子化レベル数の効果 ２５６＝２８　ﾚﾍﾞﾙ６４＝２６　ﾚﾍﾞﾙ１６＝２４　ﾚﾍﾞﾙ４＝２２　ﾚﾍﾞﾙ２＝２１　ﾚﾍﾞﾙ

○ディジタル画像のデータ量 　　標本化画素数　ｘ　量子化レベル数　（ｘ　カラー数）　　例　６４０＊４８０（VGA）、量子化８ビット、フルカラー 640 x 480 x 8 x 3 = 7,372,800 bit/画像 = 921,600 byte/画像 ○　ディジタル画像の特徴　　・　伝送やコピーによって影響を受けない。　　・　計算機で取り扱うことが出来る　　・　自由な画像処理が出来る。

ショートレポート ディジタル画像の特長について簡単に説明し、次のような画像データは何バイトになるかを計算せよ。 ①　１００ｘ１００画素　2諧調　　　モノカラー画像 ②　６４０ｘ４８０画素　２５６階調　フルカラー画像

画像情報処理（１） ディジタル画像
