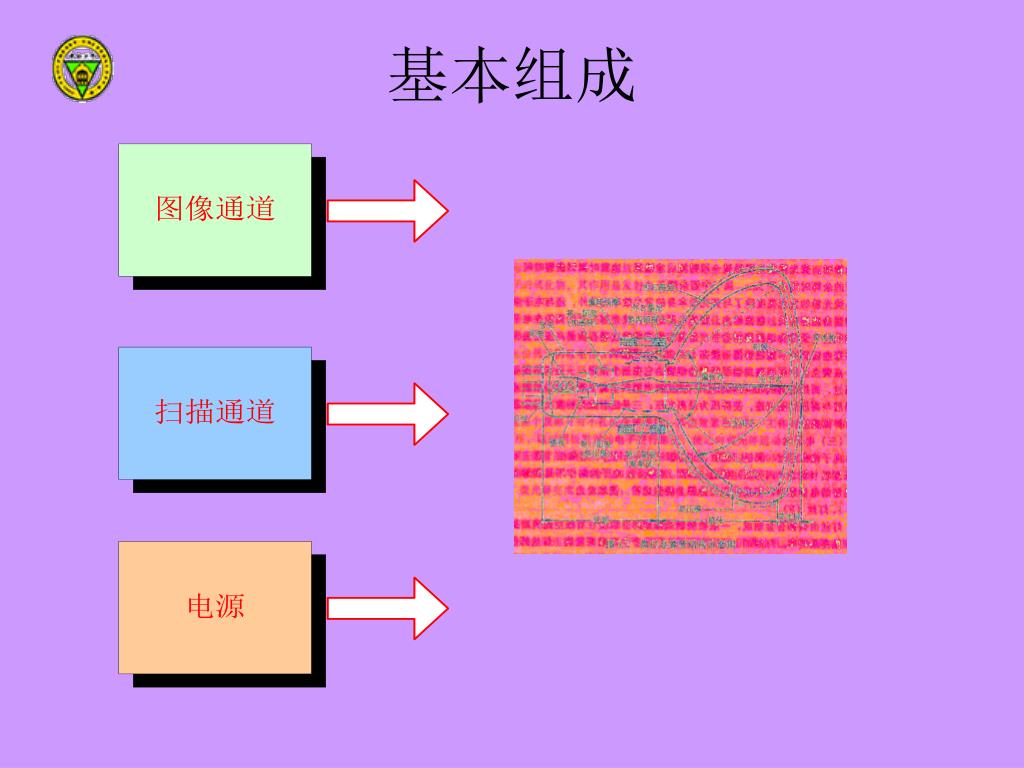

slide1 n.
Download
Skip this Video
Loading SlideShow in 5 Seconds..
第七章 彩色电视机 PowerPoint Presentation
Download Presentation
第七章 彩色电视机

Loading in 2 Seconds...

play fullscreen
1 / 67

第七章 彩色电视机 - PowerPoint PPT Presentation


  • 102 Views
  • Uploaded on

第七章 彩色电视机. 7.1 超外差单通道彩色电视接收机的组成 7.1.1 基本组成框图. 基本组成. 图像通道. 扫描通道. 彩色接收机基本组成. 7.2 彩色电视机的主要性能. 7.2.1 灵敏度:图像有限噪声灵敏度. 选择有用信号,抑制干扰信号的能力叫选择性。 干扰信号的种类: 中频干扰 ---- 指频率等于中频的干扰频率。 镜像频率干扰 ----- 比本振频率高一个中频的干扰 频率。 邻近频道干扰 ---- 相邻频道的伴音与图像的干扰。 本频道伴音对图像信号干扰. 7.2.2 选择性. 镜频干扰 例:收 3 频道

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about '第七章 彩色电视机' - nardo


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide1

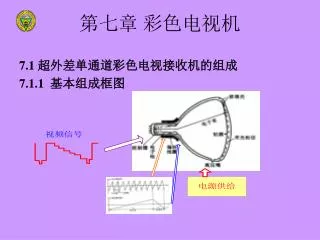

第七章 彩色电视机

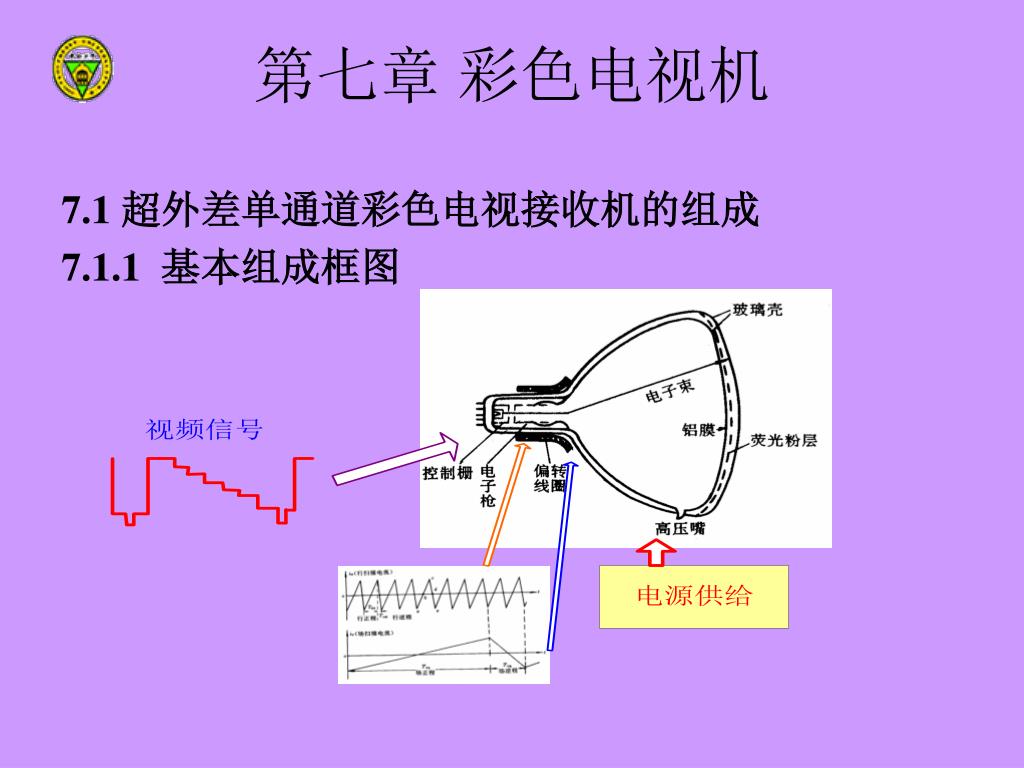

7.1 超外差单通道彩色电视接收机的组成

7.1.1 基本组成框图

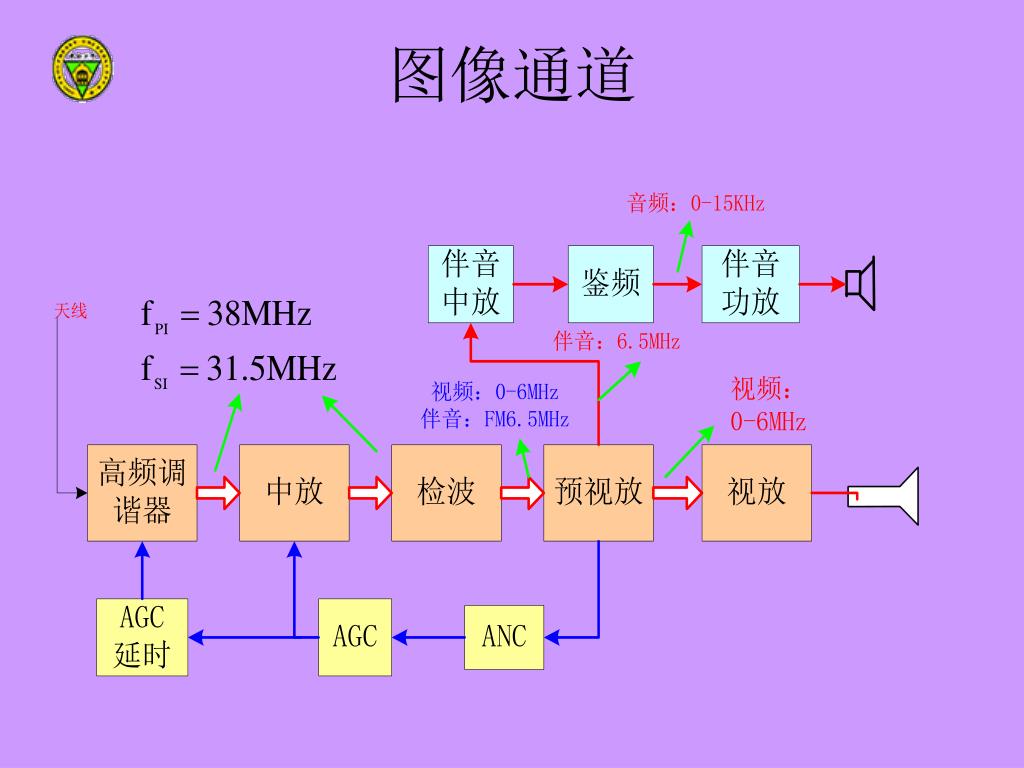

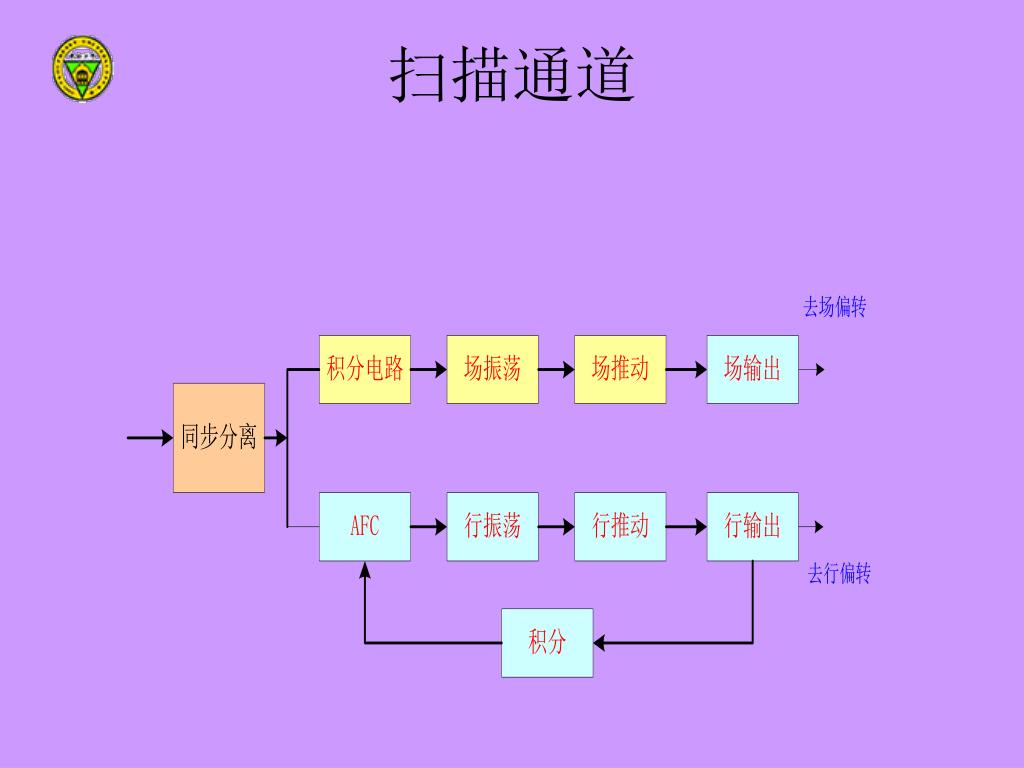

slide8
7.2 彩色电视机的主要性能

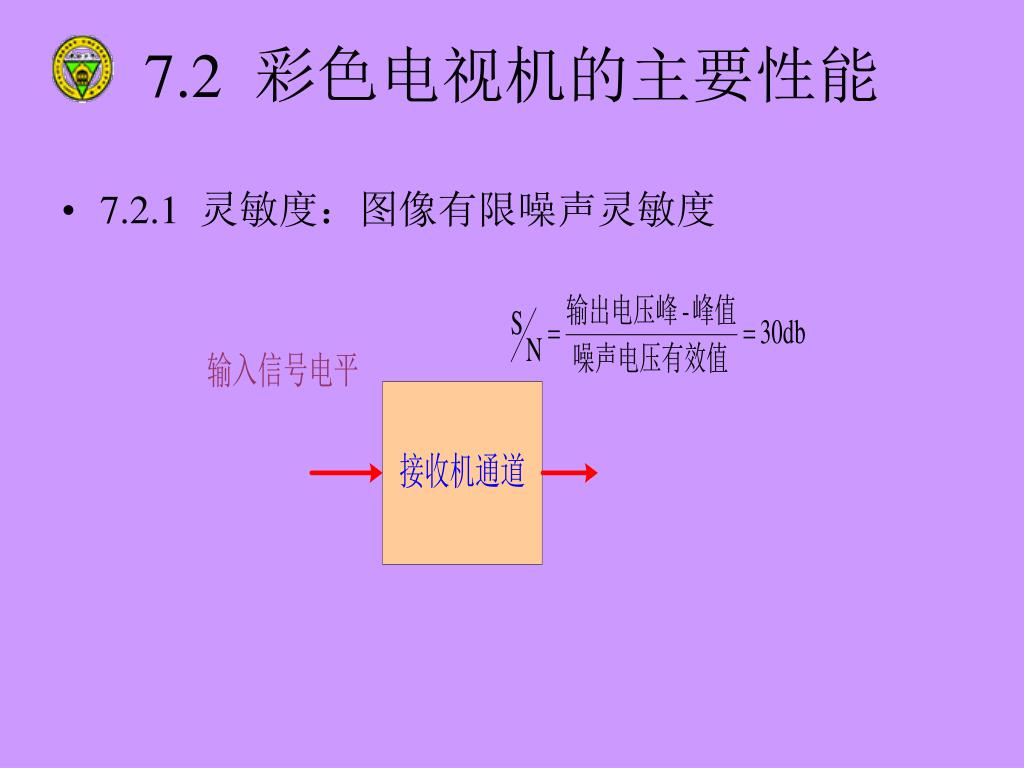

  • 7.2.1 灵敏度:图像有限噪声灵敏度
7 2 2

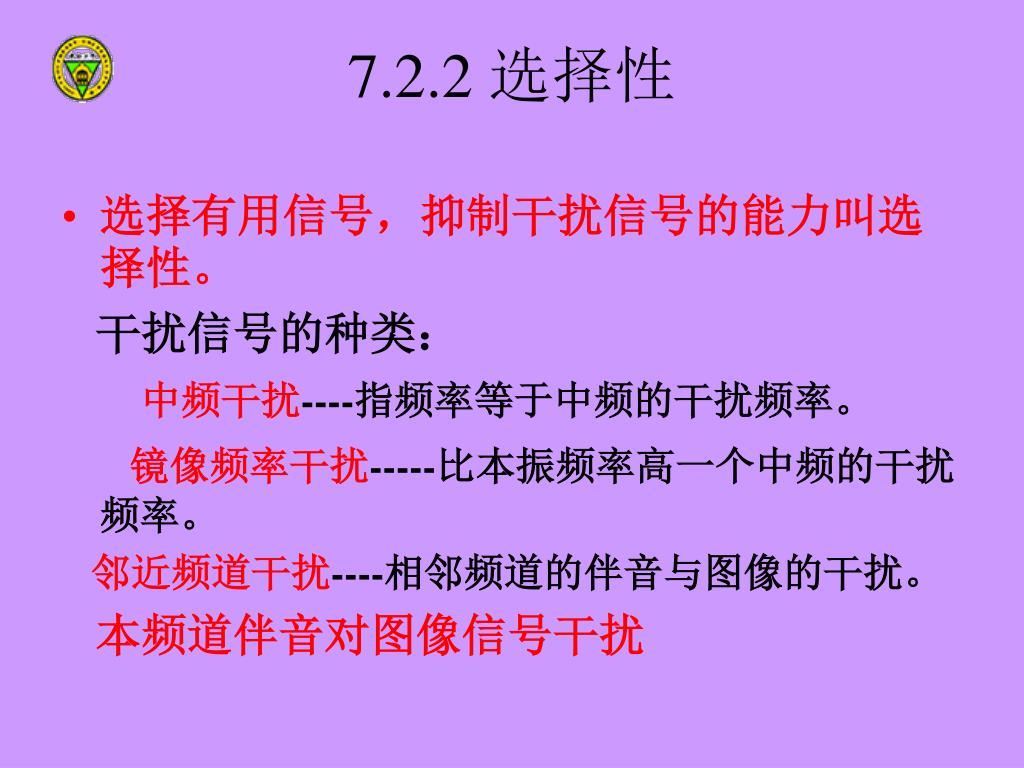

选择有用信号,抑制干扰信号的能力叫选择性。选择有用信号,抑制干扰信号的能力叫选择性。

干扰信号的种类:

中频干扰----指频率等于中频的干扰频率。

镜像频率干扰-----比本振频率高一个中频的干扰 频率。

邻近频道干扰----相邻频道的伴音与图像的干扰。

本频道伴音对图像信号干扰

7.2.2 选择性
slide10

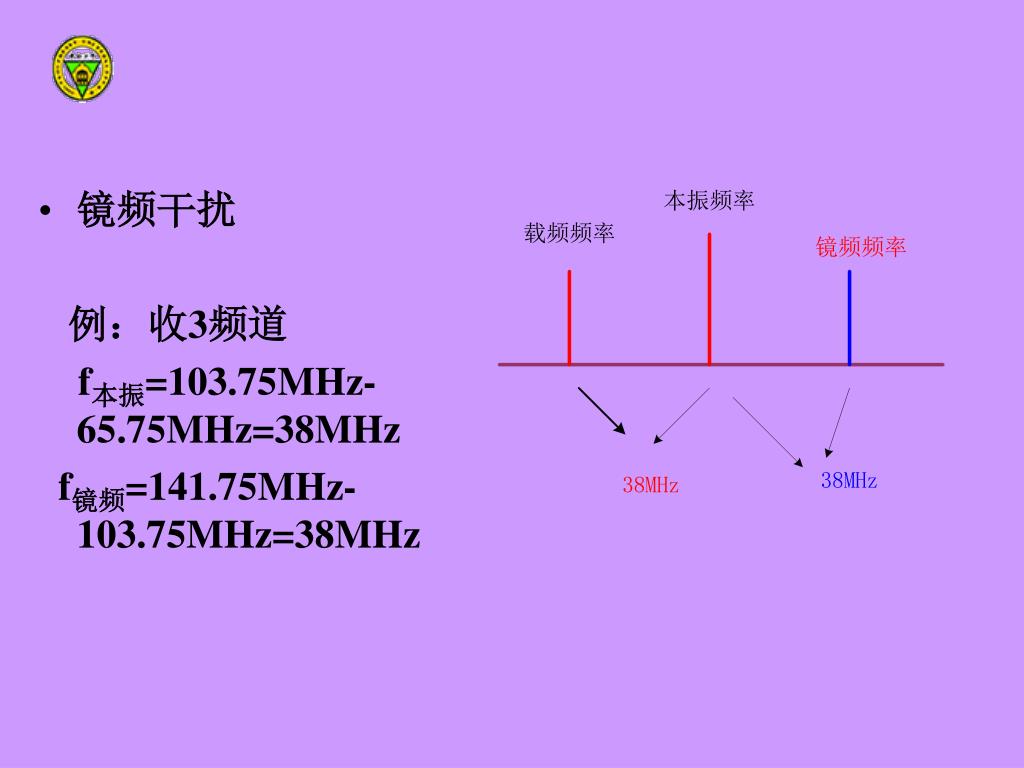

镜频干扰

例:收3频道

f本振=103.75MHz-65.75MHz=38MHz

f镜频=141.75MHz-103.75MHz=38MHz

slide11

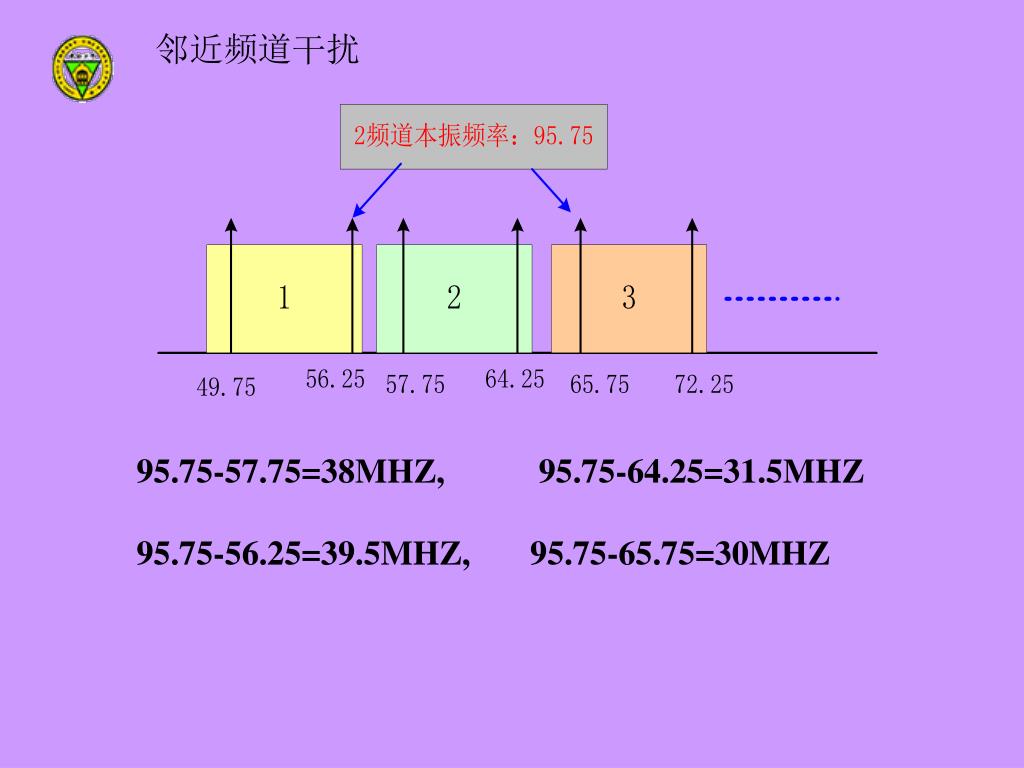

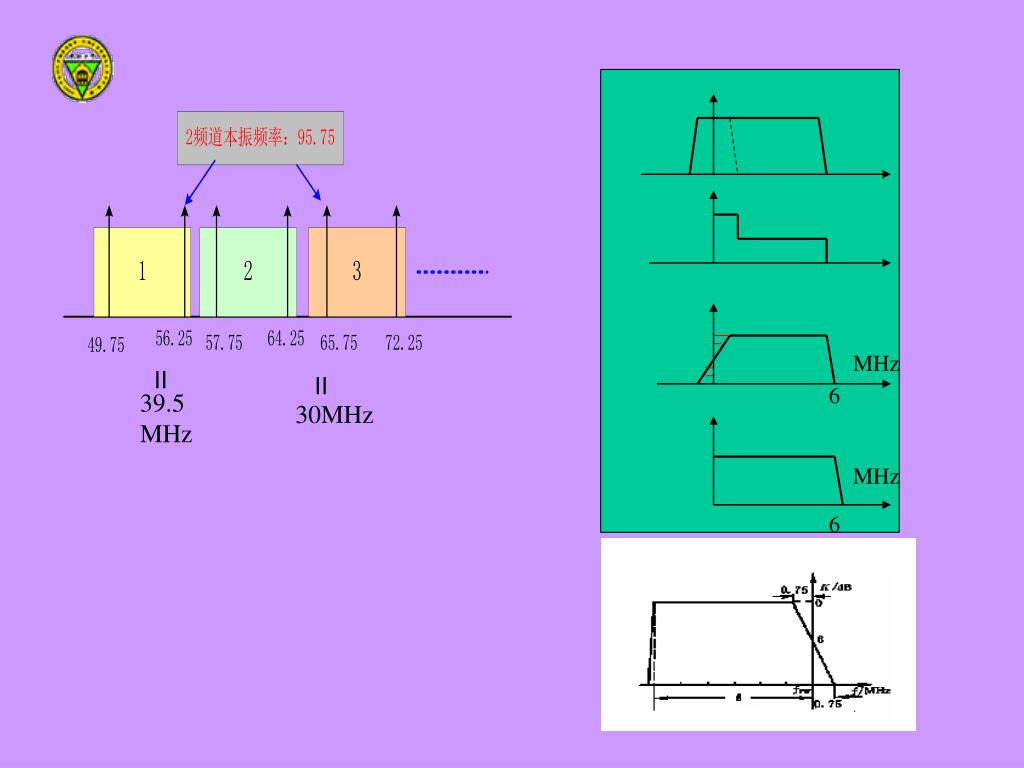

邻近频道干扰

95.75-57.75=38MHZ, 95.75-64.25=31.5MHZ

95.75-56.25=39.5MHZ, 95.75-65.75=30MHZ

7 2 3 agc

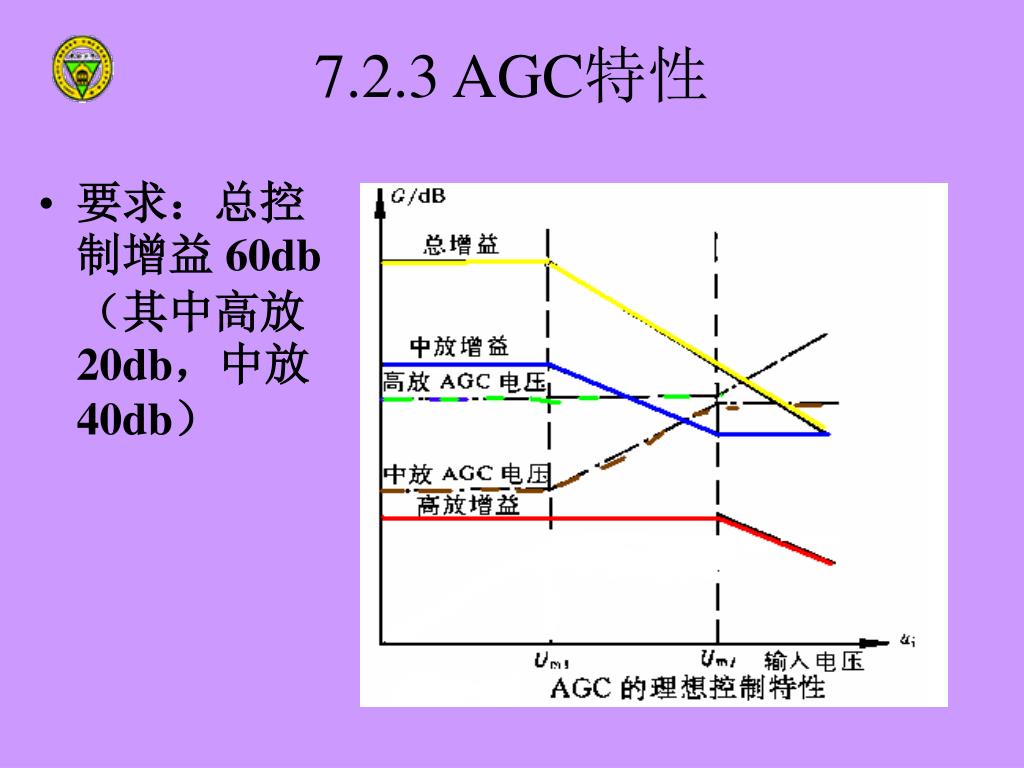

要求:总控制增益 60db(其中高放20db,中放40db)7.2.3 AGC特性

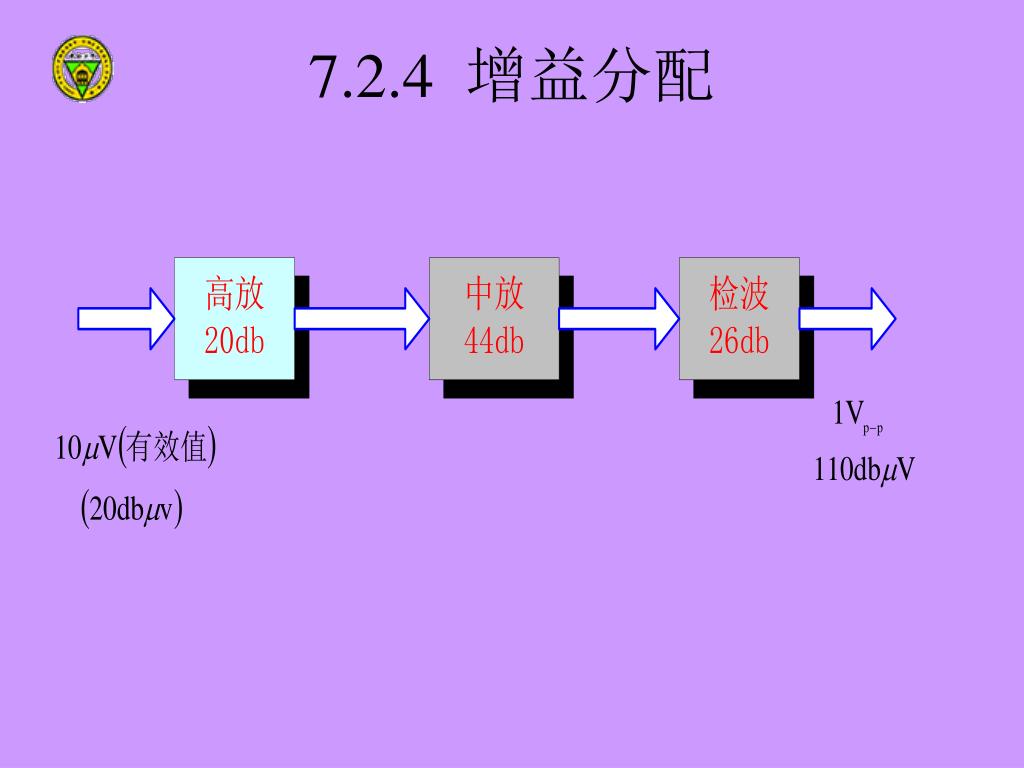

slide15
7.3 高频调谐器和遥控电路

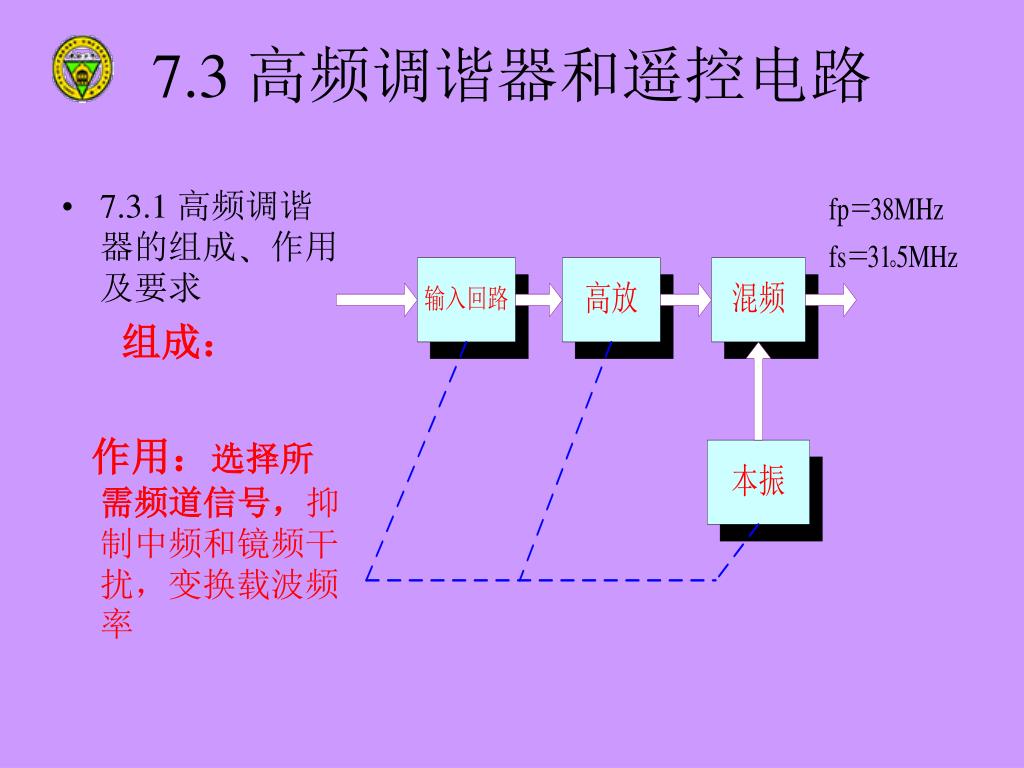

  • 7.3.1 高频调谐器的组成﹑作用及要求

组成:

作用:选择所需频道信号,抑制中频和镜频干扰,变换载波频率

slide16

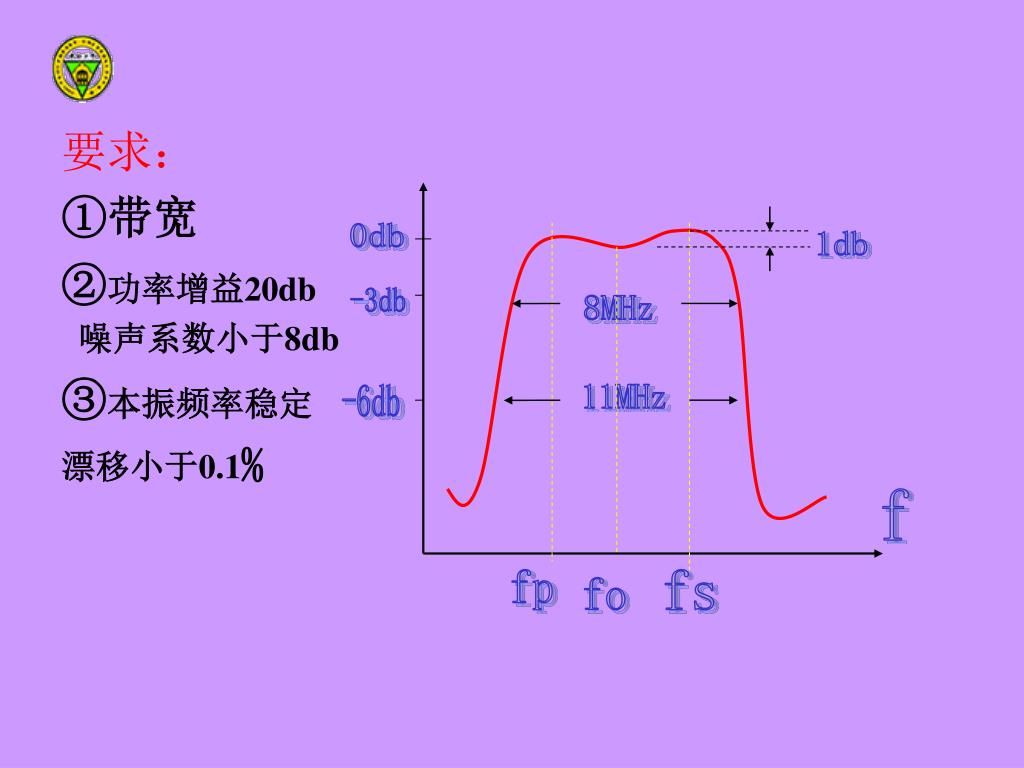

要求:

①带宽

②功率增益20db

噪声系数小于8db

③本振频率稳定

漂移小于0.1﹪

0db

1db

-3db

8MHz

-6db

11MHz

f

fp

fs

fo

slide17

中放

高放

混频

本振

(VCO)

鉴频

f

38MHz

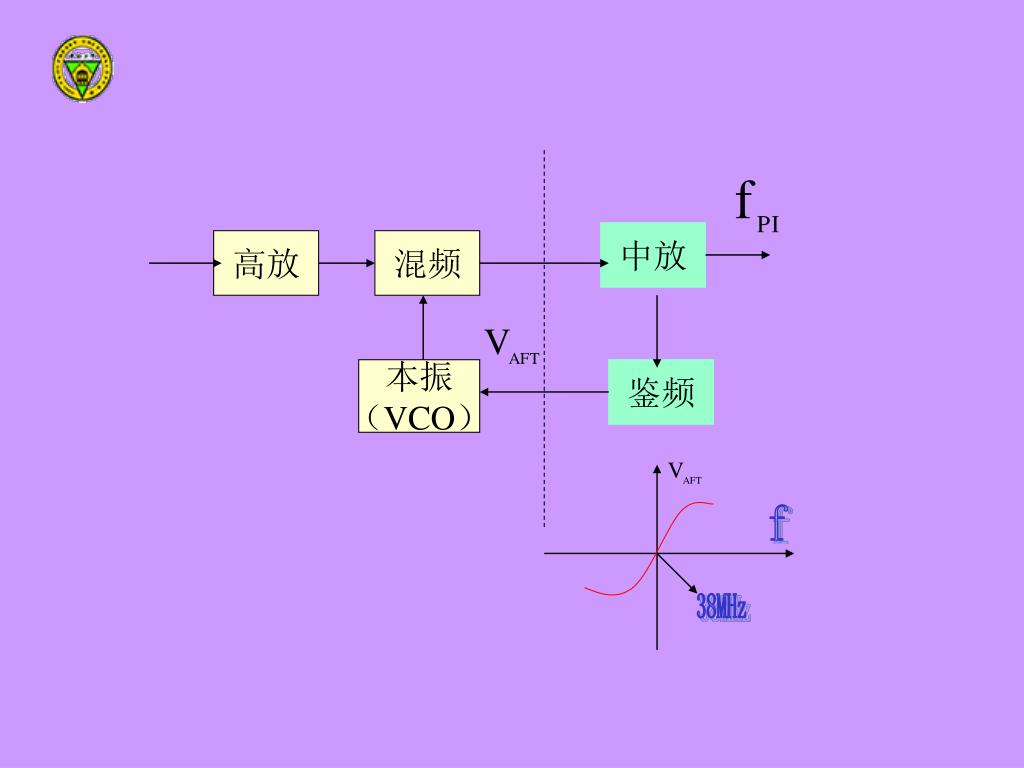

7 3 2
种类:

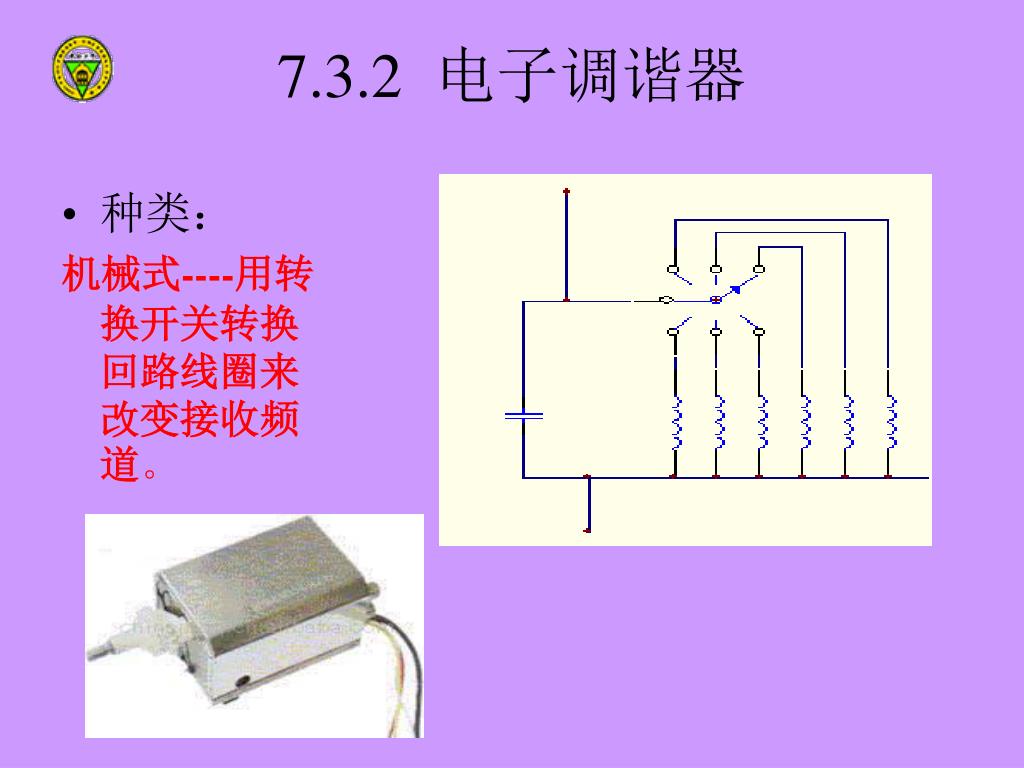

机械式----用转换开关转换回路线圈来改变接收频道。

7.3.2 电子调谐器
slide19

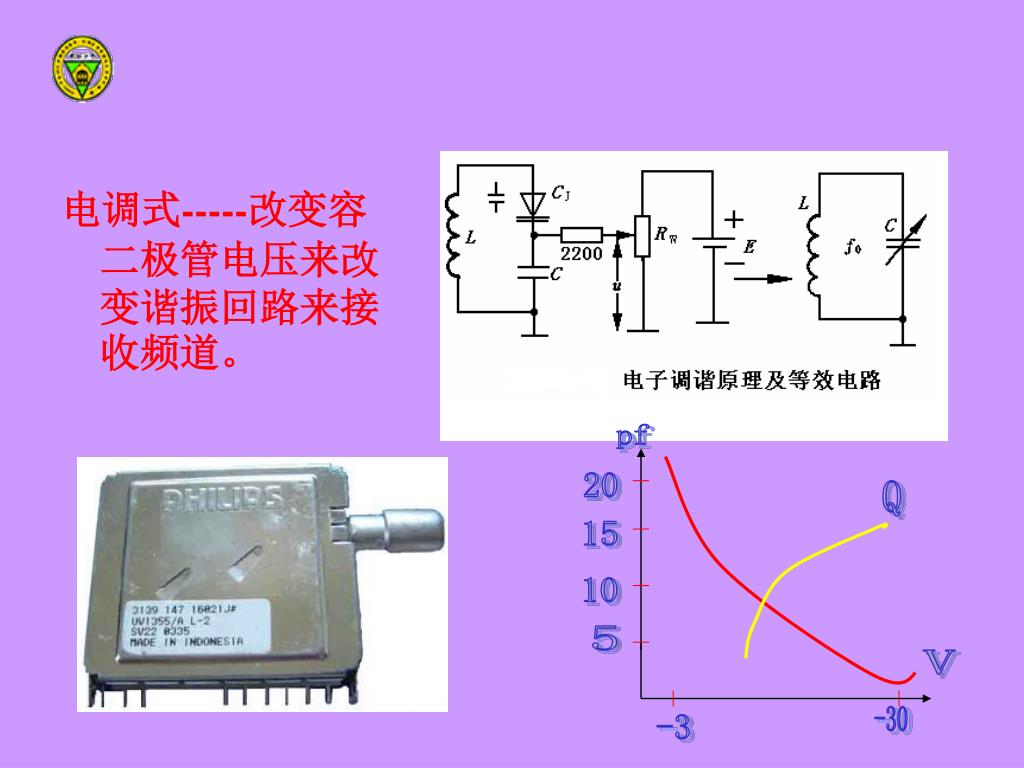

电调式-----改变容二极管电压来改变谐振回路来接收频道。电调式-----改变容二极管电压来改变谐振回路来接收频道。

pf

20

Q

15

10

5

V

-30

-3

slide20

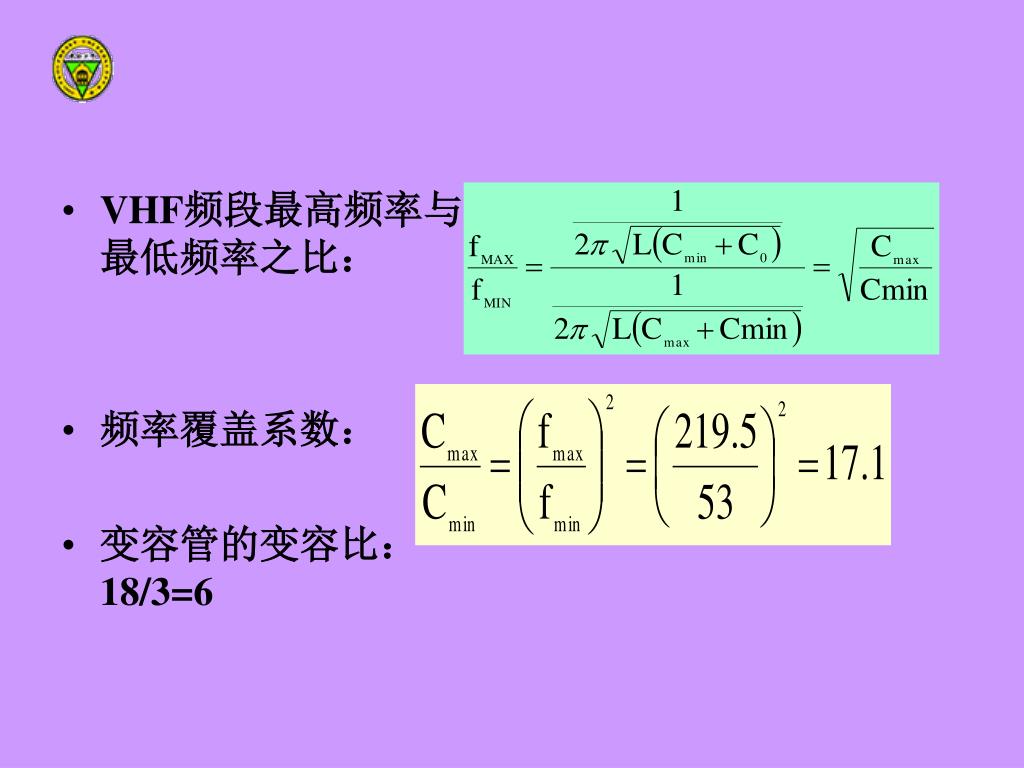

VHF频段最高频率与最低频率之比:
  • 频率覆盖系数:
  • 变容管的变容比: 18/3=6

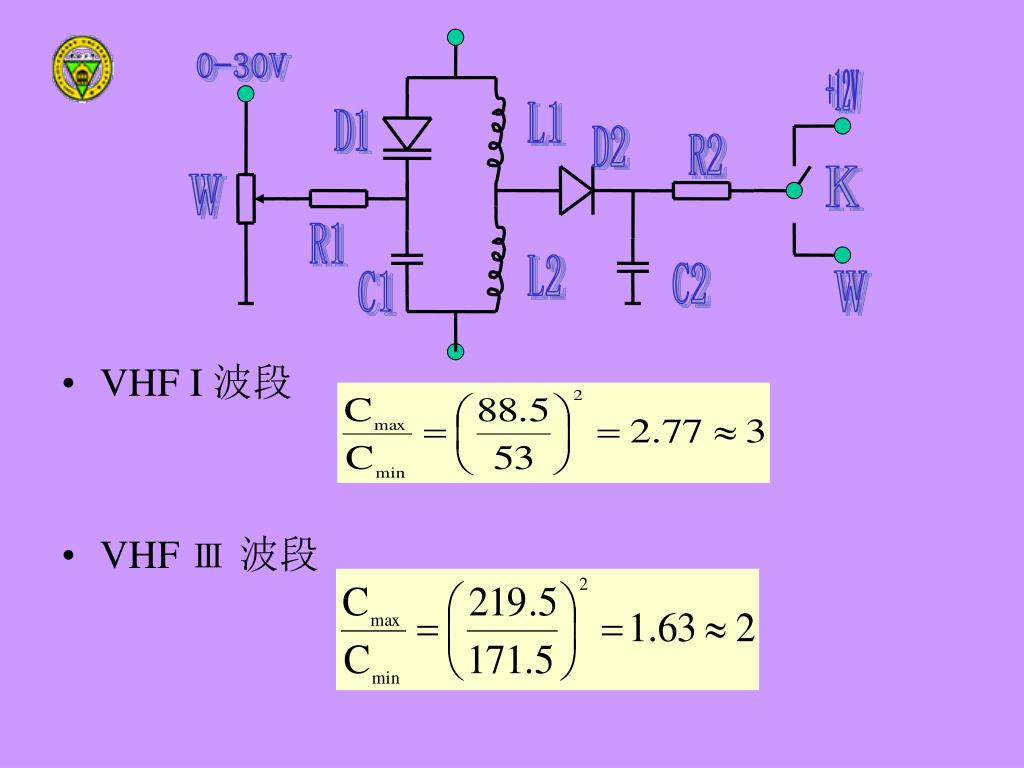

slide21

0-30V

+12V

L1

D1

D2

R2

K

W

  • VHF I 波段
  • VHF 波段

R1

L2

C2

C1

W

7 3 4
功能:

电源开关 频道选择 音量增减

频道搜索 AV/TV 切换

亮度﹑对比度﹑色饱和度调整

组成:

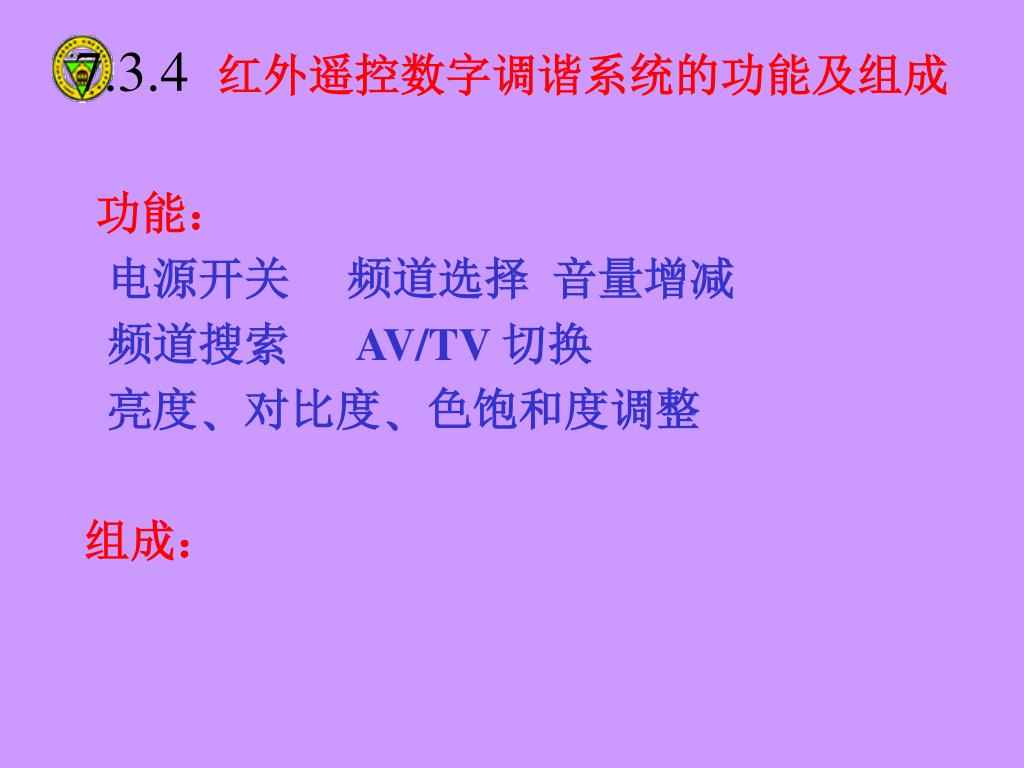

7.3.4 红外遥控数字调谐系统的功能及组成
slide26

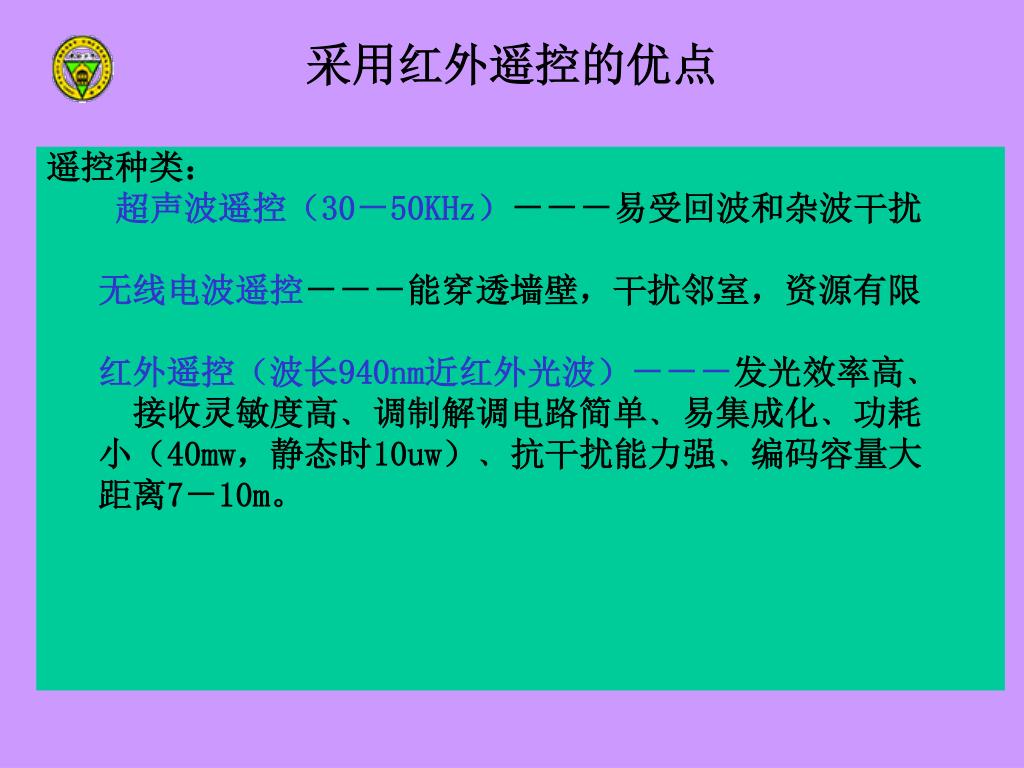

遥控种类:

超声波遥控(30-50KHz)---易受回波和杂波干扰

无线电波遥控---能穿透墙壁,干扰邻室,资源有限

红外遥控(波长940nm近红外光波)---发光效率高﹑

接收灵敏度高﹑调制解调电路简单﹑易集成化﹑功耗

小(40mw,静态时10uw)﹑抗干扰能力强﹑编码容量大

距离7-10m。

采用红外遥控的优点
slide27

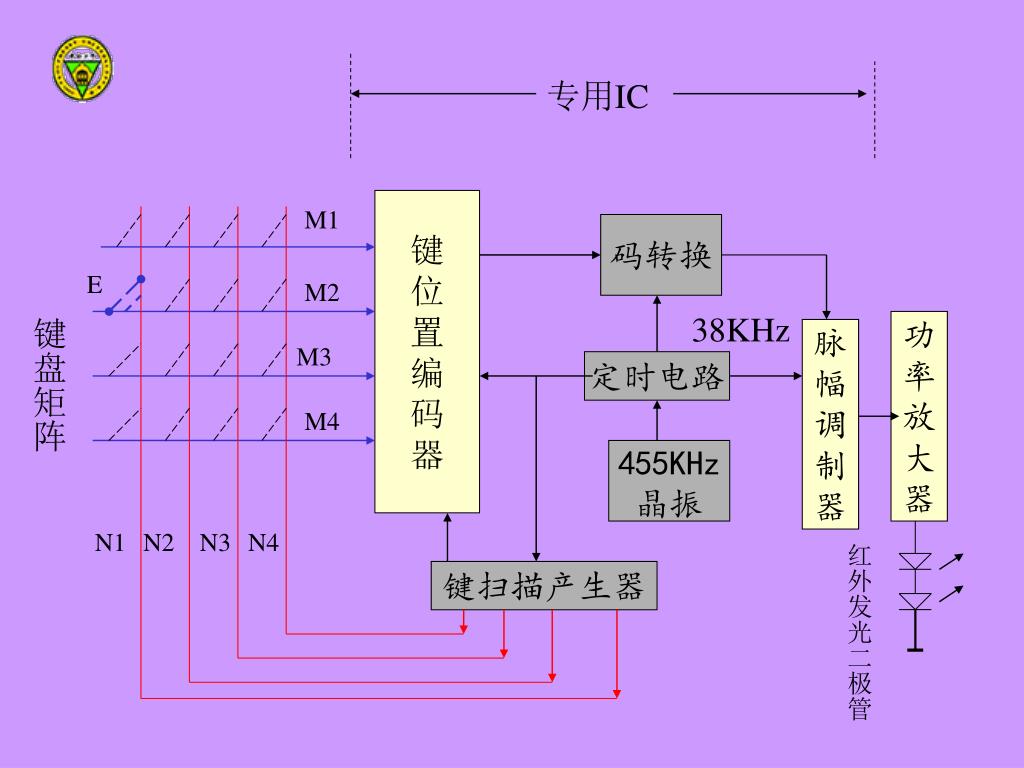

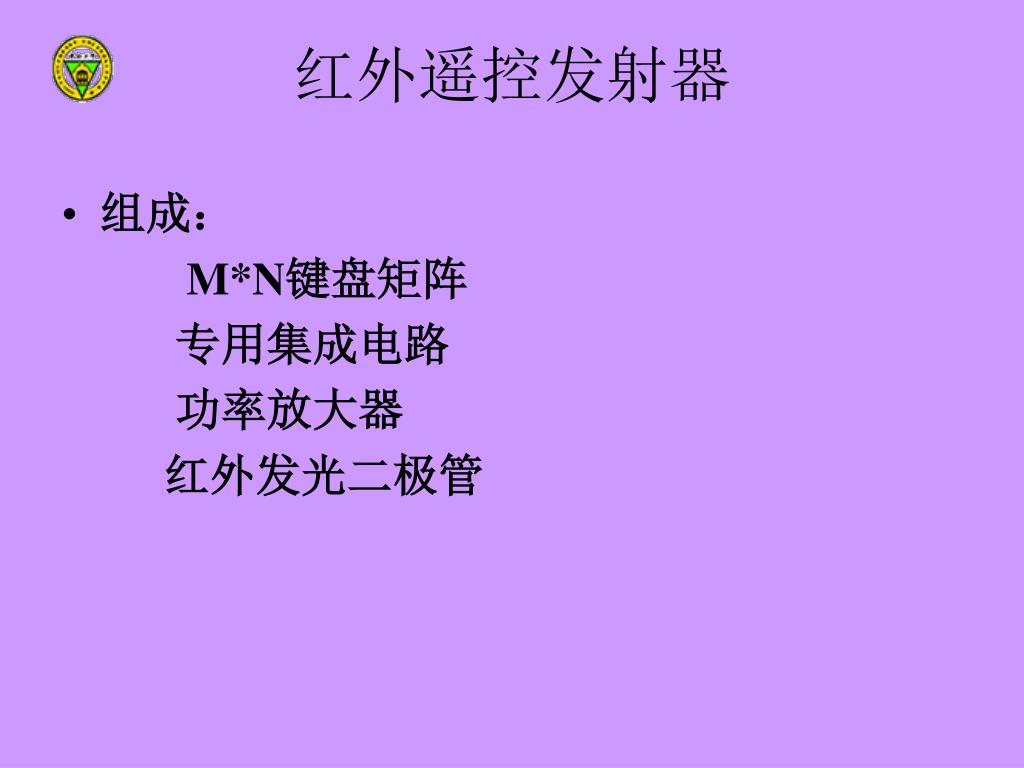

组成:

M*N键盘矩阵

专用集成电路

功率放大器

红外发光二极管

红外遥控发射器
slide28

专用IC

M1

码转换

E

M2

38KHz

键盘矩阵

M3

定时电路

M4

455KHz

晶振

N1

N2

N3

N4

红外发光二极管

键扫描产生器

slide29
键位置码转换成遥控指令码

目的:提高可靠性和识别能力

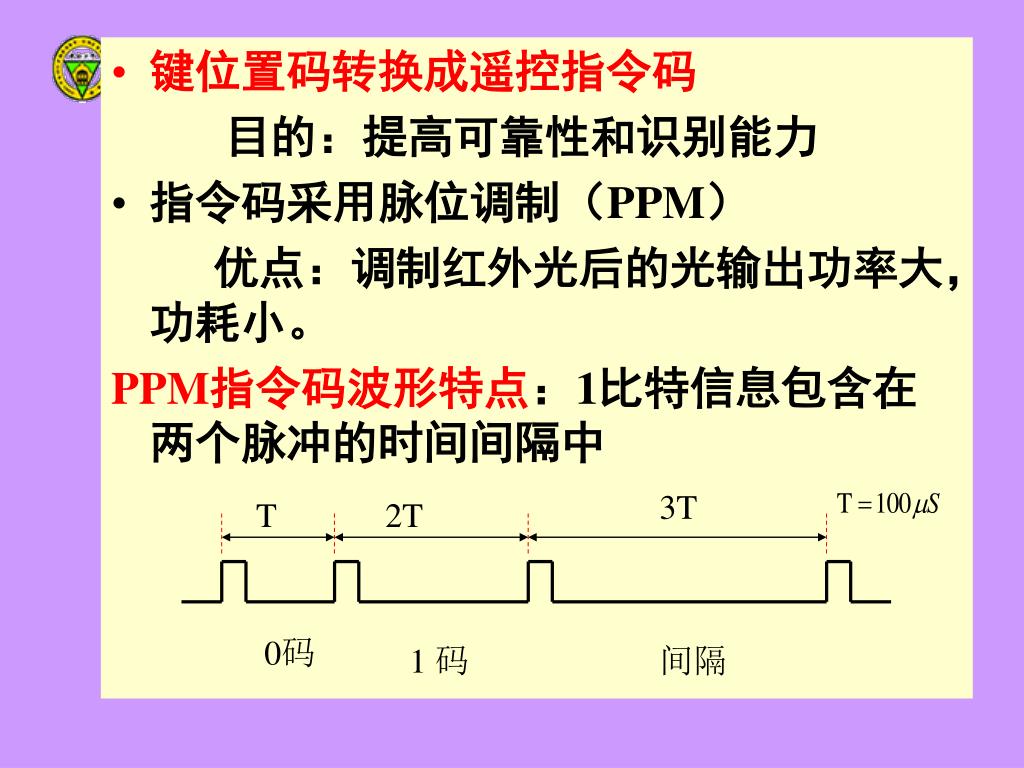

指令码采用脉位调制(PPM)

优点:调制红外光后的光输出功率大,功耗小。

PPM指令码波形特点:1比特信息包含在两个脉冲的时间间隔中

3T

T

2T

0码

1 码

间隔

slide30

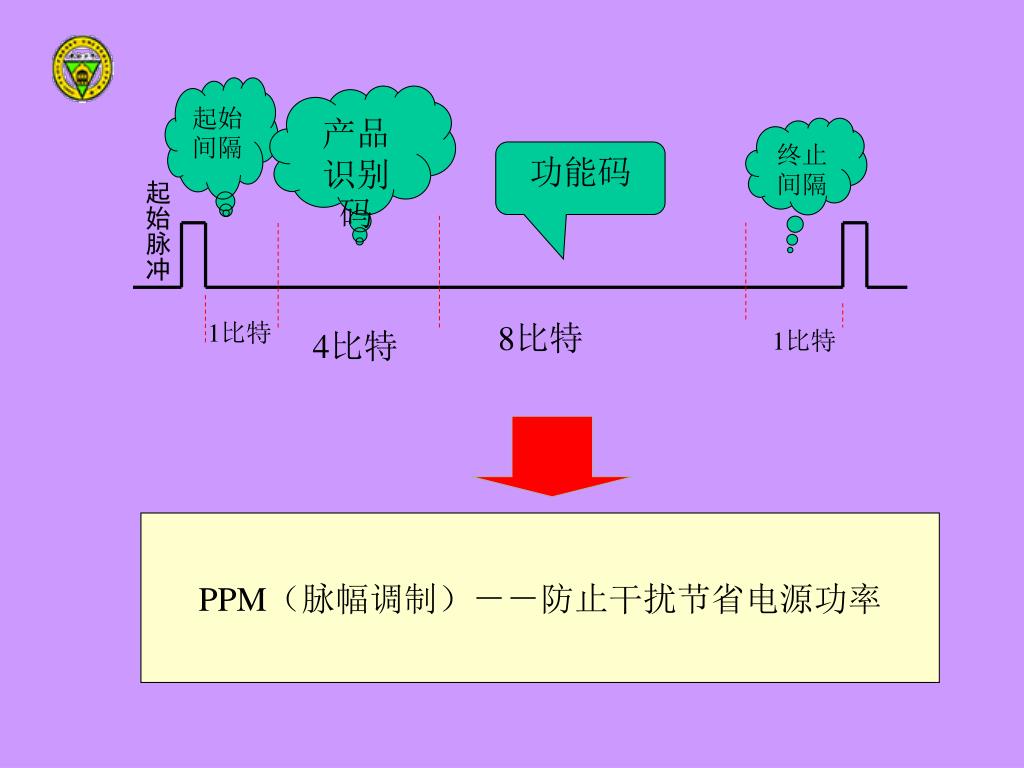

起始间隔

产品识别码

终止间隔

功能码

起始脉冲

1比特

8比特

4比特

1比特

PPM(脉幅调制)--防止干扰节省电源功率

slide31

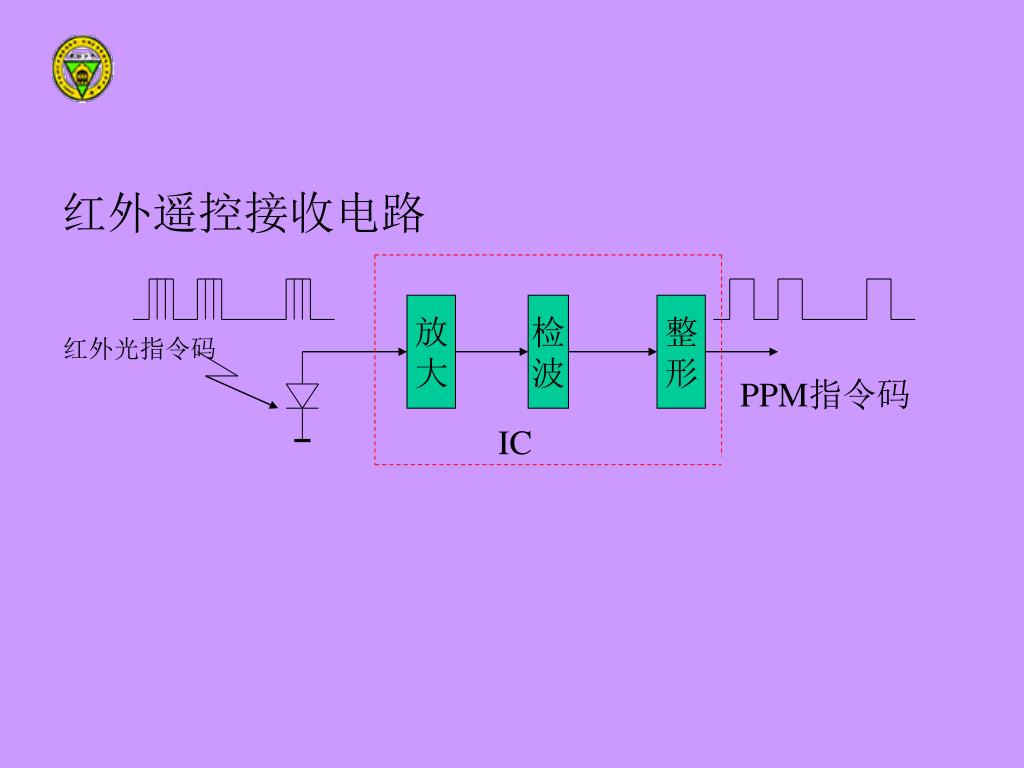

红外遥控接收电路

红外光指令码

PPM指令码

IC

slide32

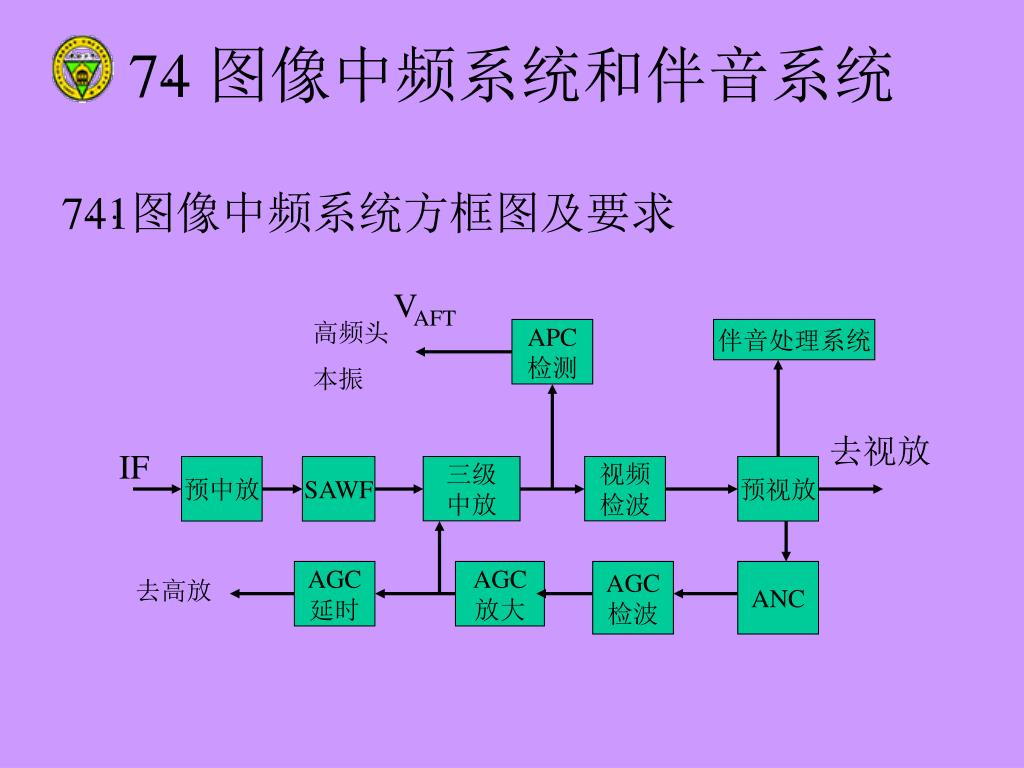

7ּ4ּ1图像中频系统方框图及要求7ּ4 图像中频系统和伴音系统

VAFT

高频头

本振

APC

检测

伴音处理系统

去视放

IF

预中放

SAWF

三级

中放

视频

检波

预视放

AGC

延时

AGC

放大

AGC

检波

ANC

去高放

slide33

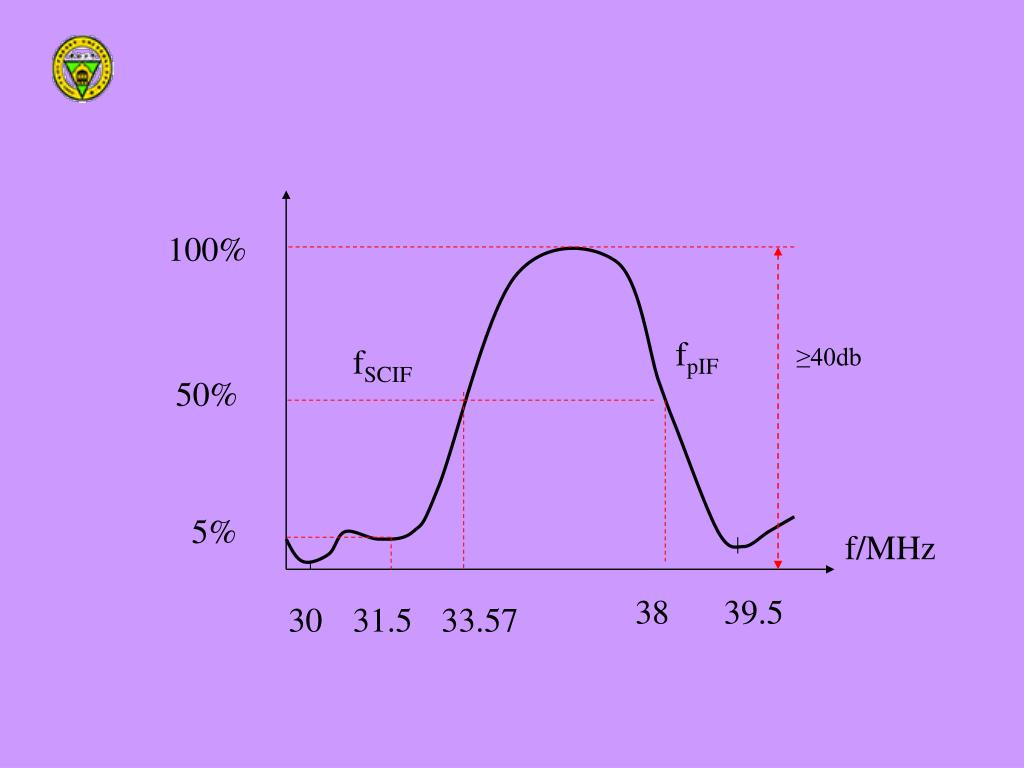

100%

fpIF

fSCIF

≥40db

50%

5%

f/MHz

38

39.5

30

31.5

33.57

slide34

MHz

=

=

6

39.5MHz

30MHz

MHz

6

slide35

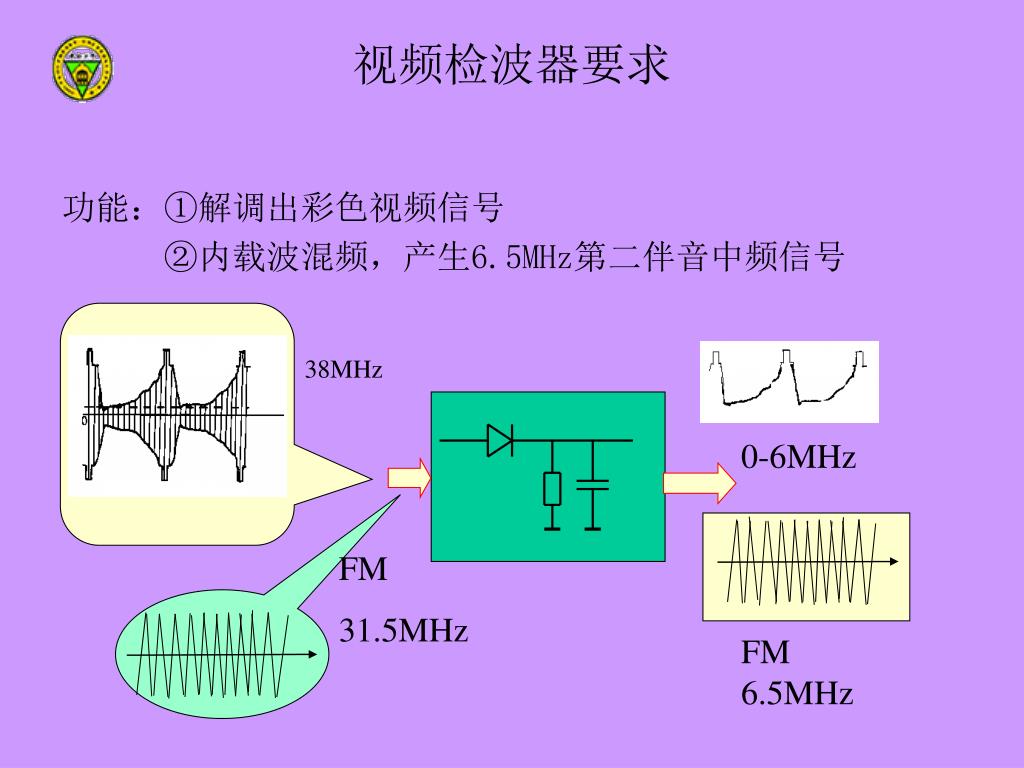

视频检波器要求

功能:①解调出彩色视频信号

②内载波混频,产生6.5MHz第二伴音中频信号

38MHz

0-6MHz

FM

31.5MHz

FM 6.5MHz

7 4 2

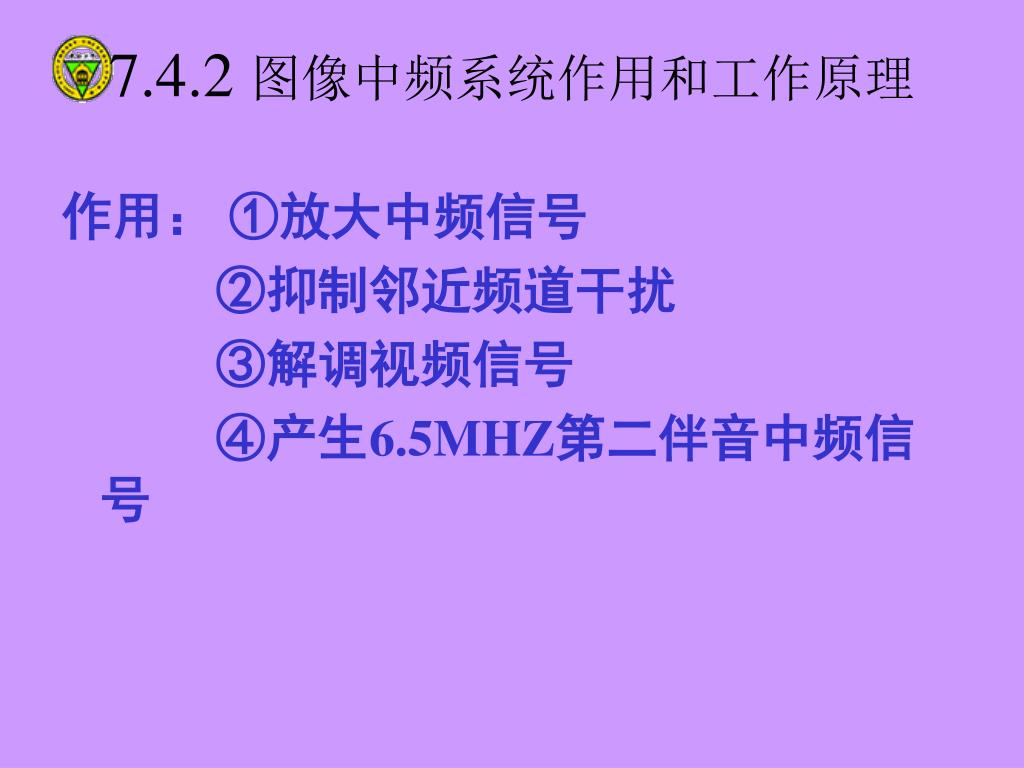

作用: ①放大中频信号

②抑制邻近频道干扰

③解调视频信号

④产生6.5MHZ第二伴音中频信号

7.4.2 图像中频系统作用和工作原理
slide37

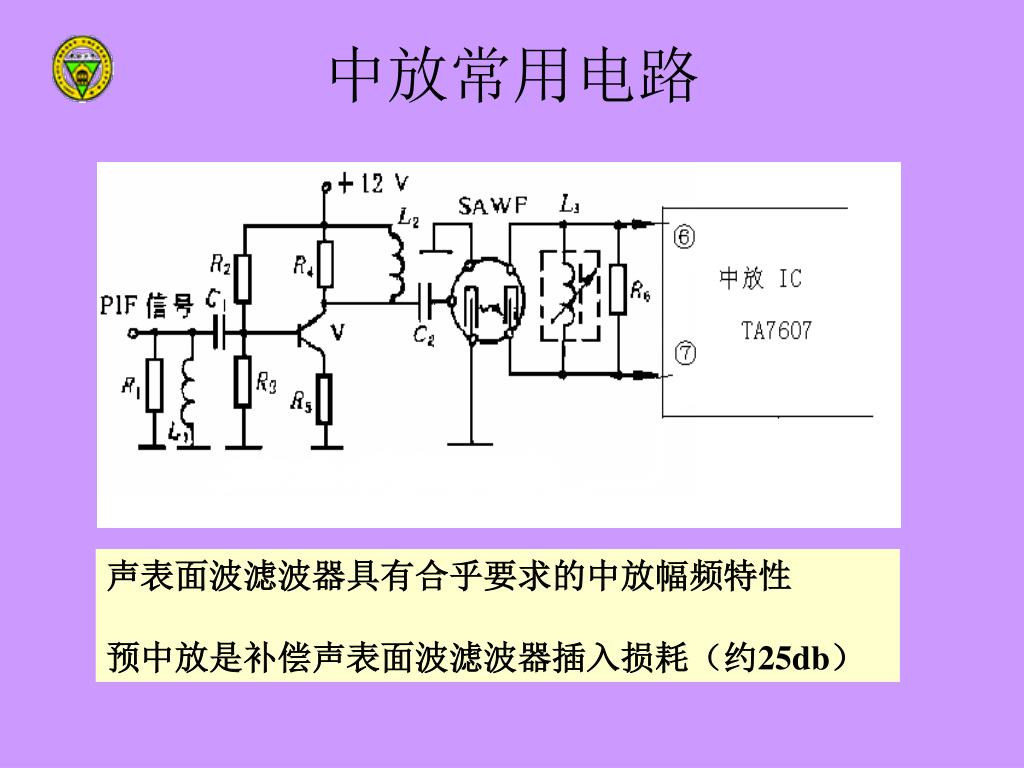

中放常用电路

声表面波滤波器具有合乎要求的中放幅频特性

预中放是补偿声表面波滤波器插入损耗(约25db)

7 5 pal

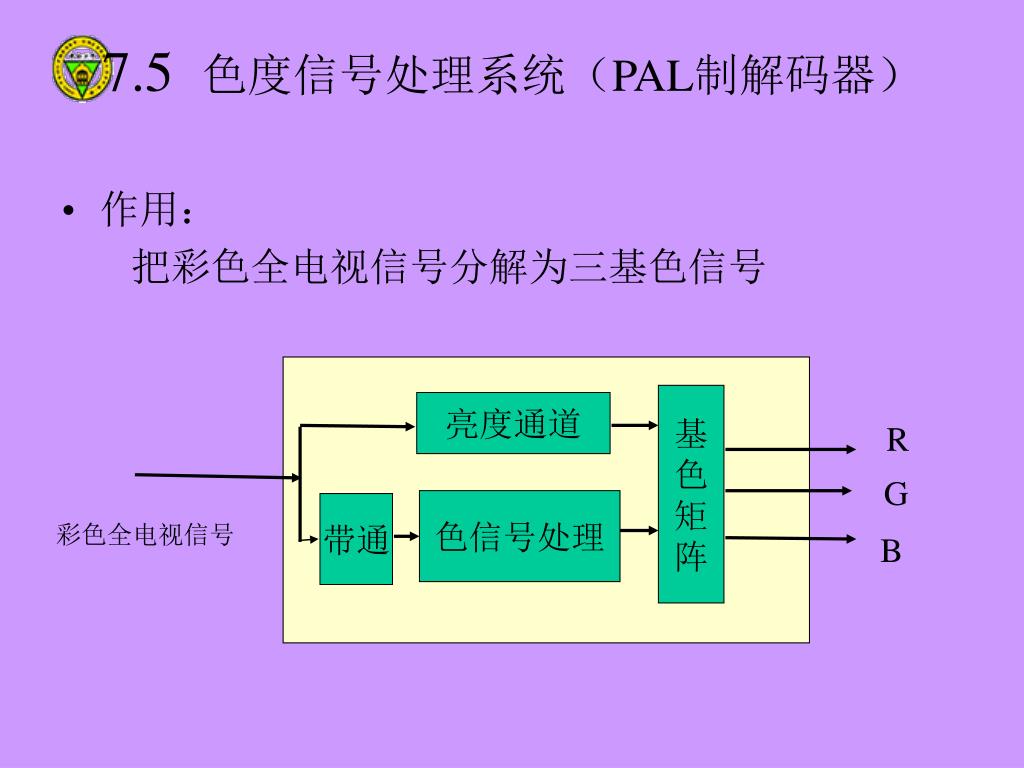

7.5 色度信号处理系统(PAL制解码器)
  • 作用:

把彩色全电视信号分解为三基色信号

R

亮度通道

R

G

G

色信号处理

带通

B

彩色全电视信号

B

7 5 2
作用:

对色度信号进行预分离

组成:

延迟线和相加电路、相减电路

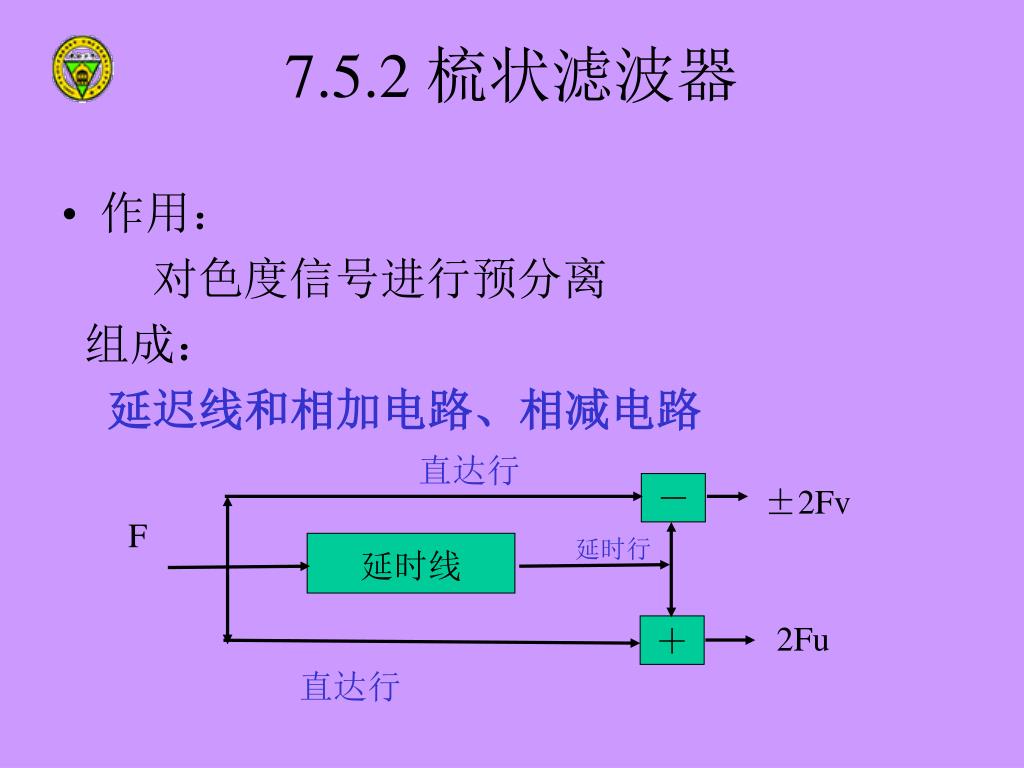

7.5.2 梳状滤波器

直达行

±2Fv

F

延时行

延时线

2Fu

直达行

slide44

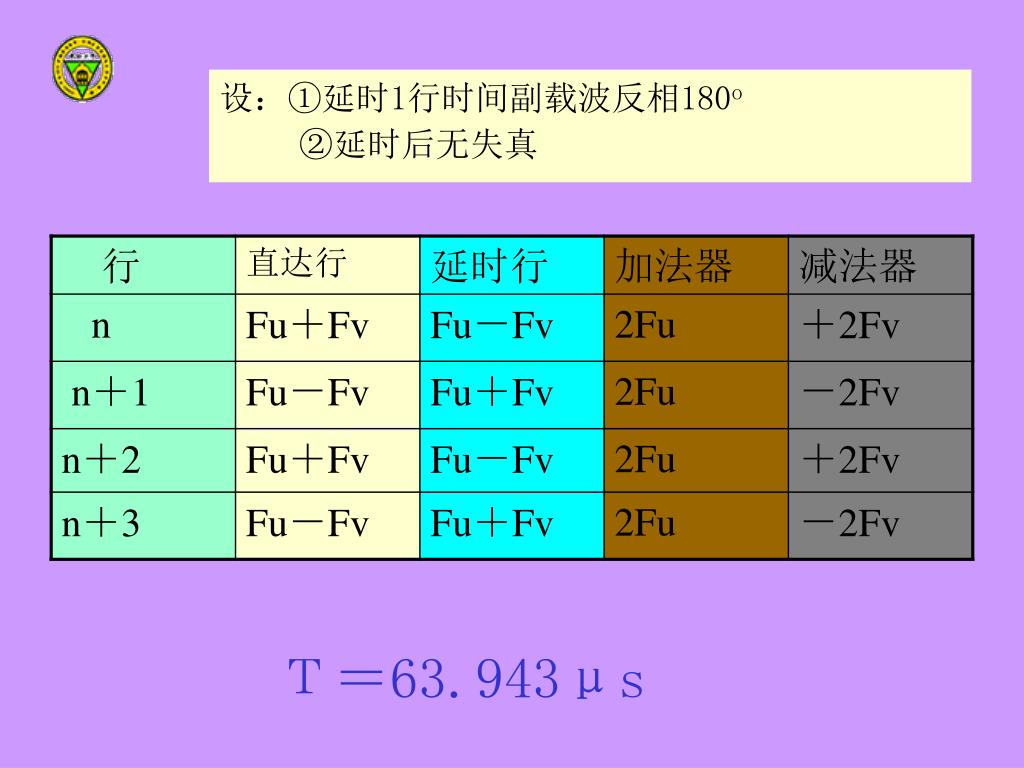

设:①延时1行时间副载波反相180o

②延时后无失真

Τ=63.943μs

slide45

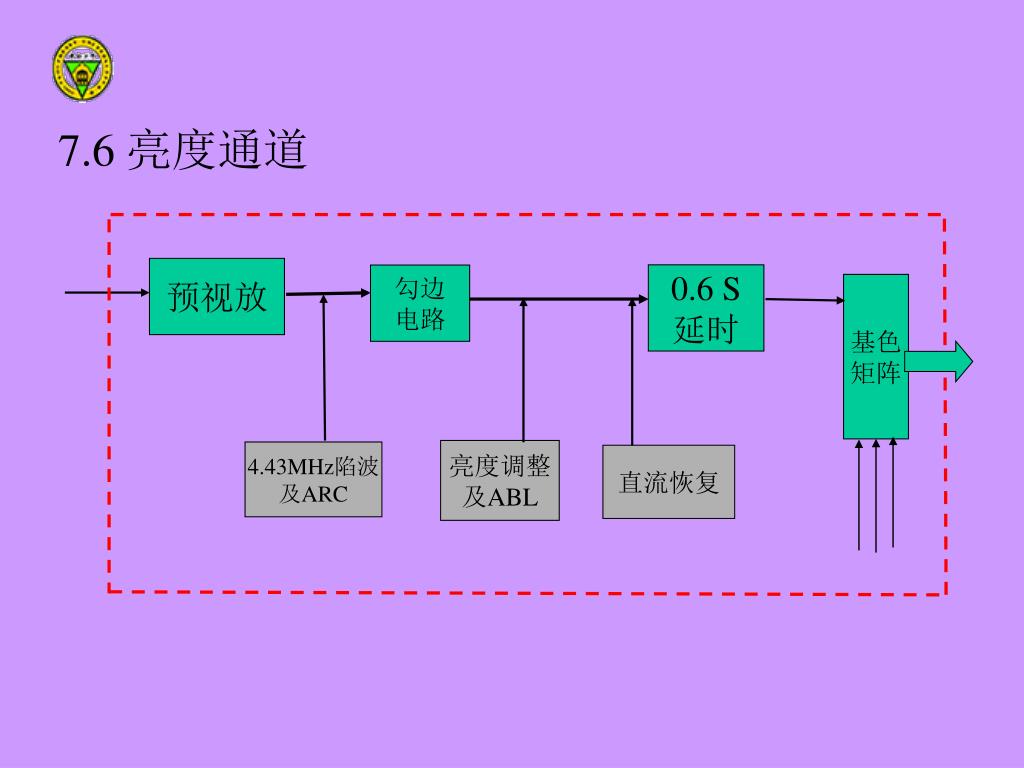

7.6 亮度通道

预视放

0.6 S

延时

勾边

电路

基色

矩阵

亮度调整

及ABL

4.43MHz陷波

及ARC

直流恢复

7 6 1
① 增益:10db

2~6.5V放大到5~7.5V

② 频带宽度

0~6MHz

4.43MHz陷波

丢失了高频

分量

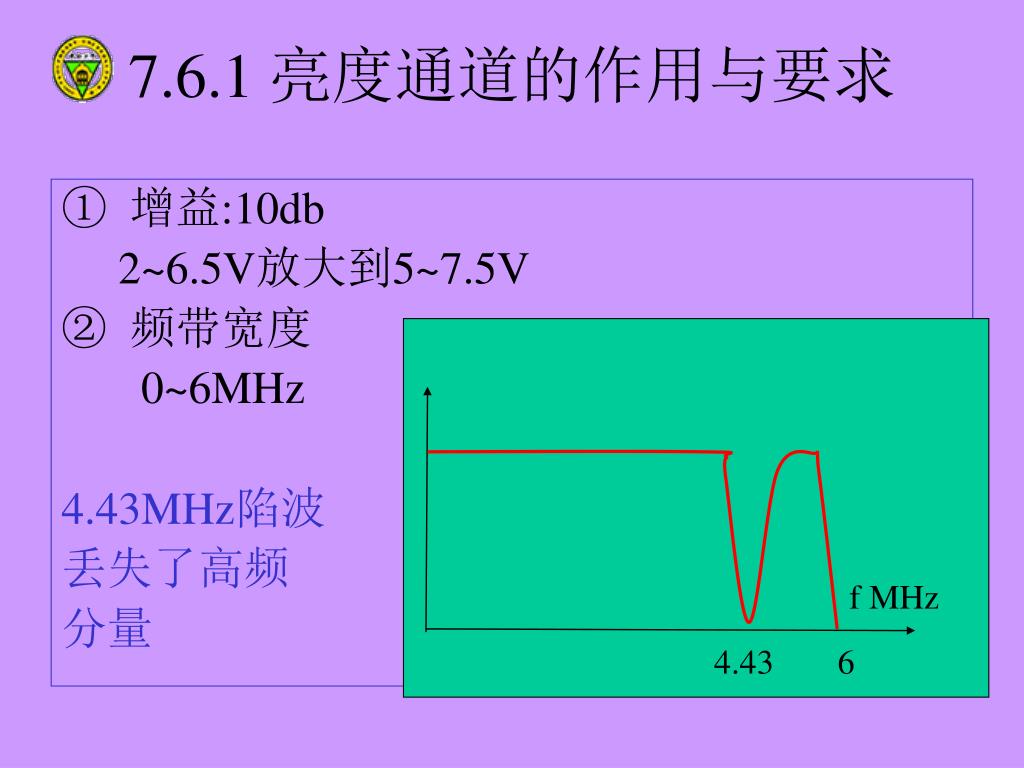

7.6.1 亮度通道的作用与要求

f MHz

4.43

6

7 6 2
7.6.2 亮度通道中的几个电路

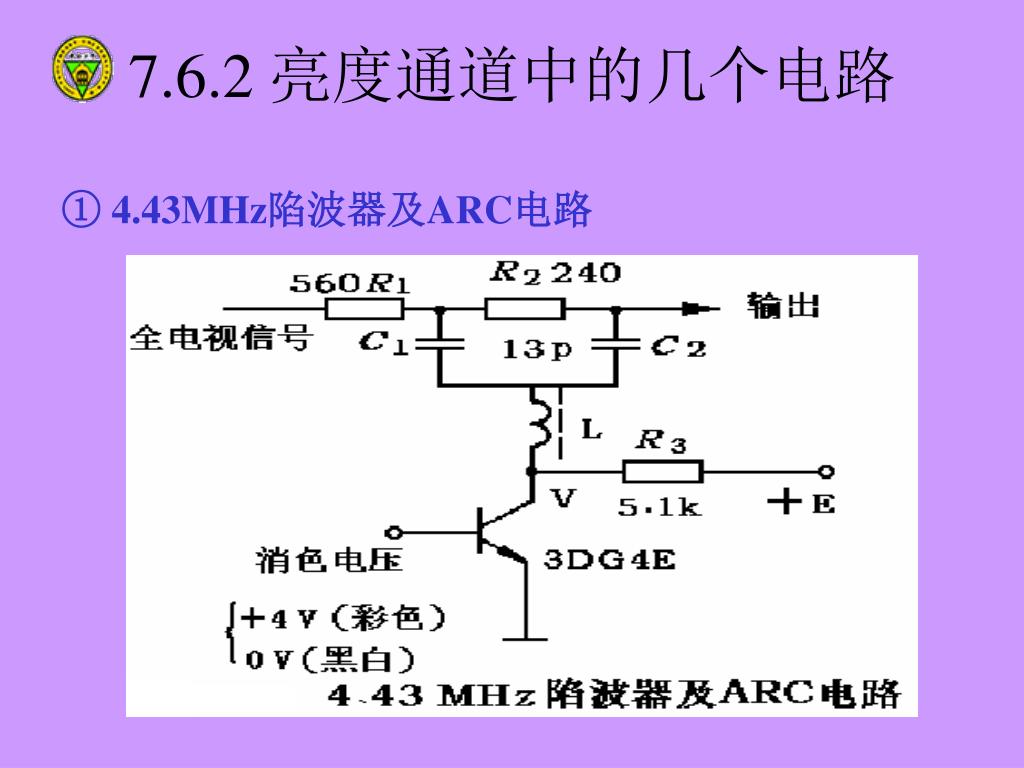

① 4.43MHz陷波器及ARC电路

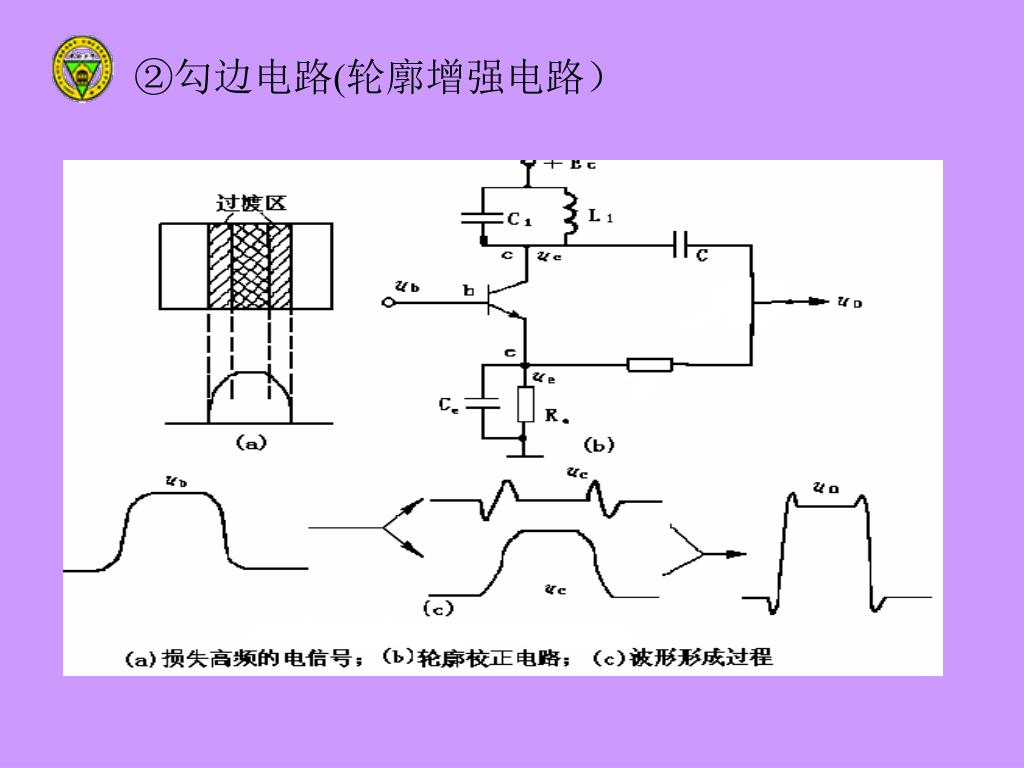

slide49

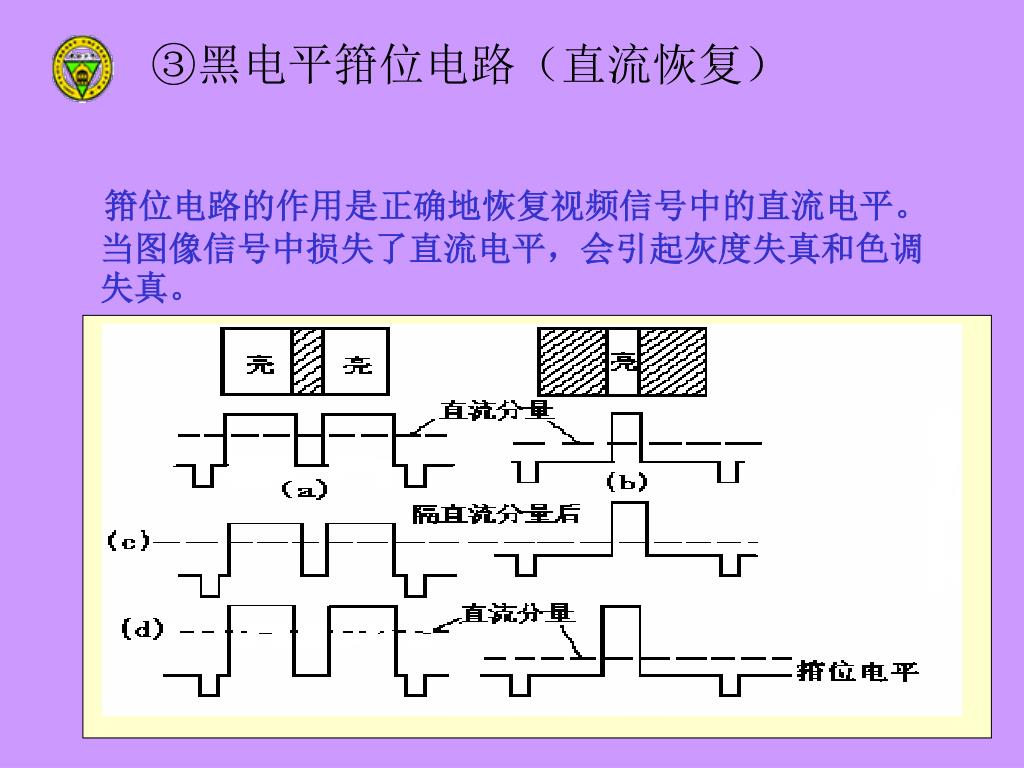

③黑电平箝位电路(直流恢复)

箝位电路的作用是正确地恢复视频信号中的直流电平。当图像信号中损失了直流电平,会引起灰度失真和色调失真。

7 6 3
7.6.3 基色矩阵电路与亮平衡调节电路
  • 基色矩阵与基色放大电路有时是合为一体的。它们在完成由三个色差信号与亮度信号合成得出三个基色电信号的同时对其进行了放大。
  • -B、-R、-G

基色矩阵原理

slide53
白平衡及其调整

(1) 白平衡的概念

白平衡就是指彩色电视机在接收黑白图像信号或接收彩色图像的黑白部分时,合成的光不应出现彩色。

原因:

(1)三个电子枪的调制特性的斜率及截止点会因制造工艺的误差有所不同。

②三种荧光粉的发光效率不完全相同,因而可能在画面的某些地方出现彩色。

白平衡又分为亮平衡和暗平衡。暗平衡是指彩色电视机在重现亮度较低的黑白图像时,表现出的白不平衡现象;而亮平衡指重现亮度较高的黑白图像时,所表现出的白不平衡现象。

Ik

ugk

u1

slide55
要求

①行、场扫描电流与发射同频、同相。

②光栅非线性失真小。

③振荡频率稳定,抗干扰好。

④输出功率满足要求,效率高,损耗小。

⑤扫描逆程时间符合电视标准。

7.7 扫描电路
slide56
行、场扫描电路的异同点

相同点:

给偏转线圈提供与发端同步的锯齿波电流,所以电路的基本组成也相同。

不同点:

①场偏转线圈的阻抗以电阻分量为主,而行偏转则以电感分量为主。

②电路工作状态不同

场输出电路工作在甲、乙类状态,而行输出则工作在丁类(开关)状态。

③同步方式不同。

场扫描采用直接同步方式,行扫描采用间接同步方式-----加行自动频率相位控制电路。

③行输出还要为整机提供各种高、中、低压电源和各种行频控制脉冲。

由于行、场输出电路工作在高反压、大电流状态,因此输出电路通常不容易集成。除扫描输出级外,其余同步与扫描电路均可集成在一起。

slide57
7.7.2组成

去场偏转线圈

场扫描电路

同步

分离

去行偏转线圈

行扫描电路

ABL

枕形

校正

X射线

保护

slide58
7.7.4 场扫描电路

场输出级的作用是给场偏转线圈提供额定幅度的场频锯齿波电流。对场偏转线圈而言,将以电阻分量为主,所以场输出级实质上是一个低频功率放大器。由于偏转线圈的电感分量仍然存在,故场输出级又具有自己的特点。另外,由于场频低,带来放大器的低频失真,影响锯齿波的线性。

slide59
7.7.5 行扫描电路

7.7. 行输出电路

电感特性:电感中电流不能突变

iL

L

slide60
T2:行推动变压器
  • V:行输出管
  • VD1:阻尼二极管
  • LY:行偏转线圈

Cs:S校准电容

  • C:逆程电容
  • T1:行输出变压器

行输出电路

slide61

Vb

t2

t0

t3

t1

结论:①行输出管工作在开关状态。

②行逆程时间由Ly与Co决定。

③最大逆程电压

④高、中电压可改变逆程电容大小

Ic

ID

Iy

Vc

Vcmax

0

slide64

自动消磁电路

自动消磁电路由L901和R890构成。L901称消磁线圈,它安装在彩色显像管外玻璃石墨层上;R890为热敏电阻,它控制L901中的电流大小;二者串联与电源通路中。每次开机接通电源之后,L901和R890中便通过大电流,R890热敏电阻因此温度

7 7 7
7.7.7彩色显像管
  • 基本结构

三枪三束
