附錄四 DMA-6410XP RVDS 平台驗證方法

附錄四DMA-6410XP RVDS平台驗證方法 DMATEK CO.,LTD 深圳市長高科技有限公司

實驗程式，包括以下項目：

PS：1、以上範例，相關詳細資料，請參閱出貨光碟PS：1、以上範例，相關詳細資料，請參閱出貨光碟 • 2、DMA-6410XP是透過底板上的J906跳線來設置模擬模式的，將跳線帽插在J906有標示“DB”字樣一端。J906在板上的位置及配置如下圖所示：

SW118設定2、4為ON，進入模擬模式，如下圖

目前的程式碼可使用以下方式驗證： • 1.使用DMA ARM USB模擬器，詳細請参考手册或者公司的相關書籍。

2..bin文件可以使用DNW download到0x52000000完全具体操作如下：首先接上電源，和PC上的串列線和USB device線，打開串列連線工具DNW。 • 1）具體步驟 • 第一步，啟動DNWV0.60C：

第二步，設定DOWNLOAD ADDRESS 0x52000000：

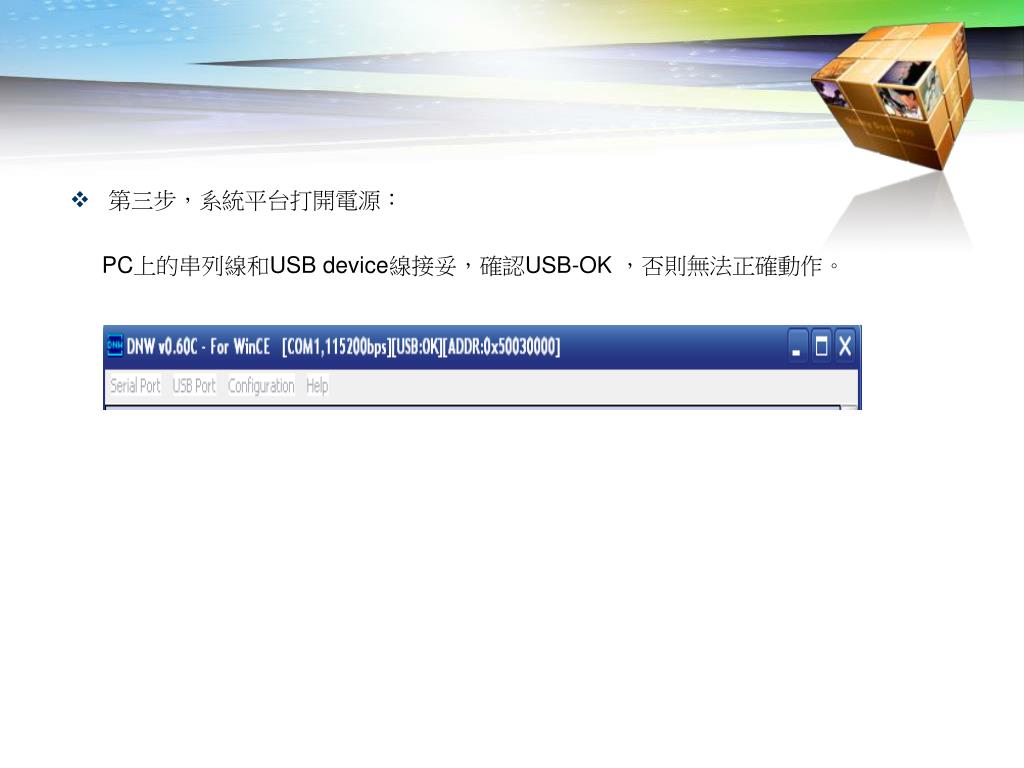

第三步，系統平台打開電源： PC上的串列線和USB device線接妥，確認USB-OK ，否則無法正確動作。

第四步，點Serial Port，選擇Connect：

第五步，系統平台USB初次接上PC連接，PC會檢查系統平台驅動程式，必須常駐程式。第五步，系統平台USB初次接上PC連接，PC會檢查系統平台驅動程式，必須常駐程式。 • 請選擇出貨光碟之路徑\TOOLS\DNW_V0.60C\SMDK6410 USB Driver：

第六步，開機後在5秒內按任意鍵，進入選擇畫面：第六步，開機後在5秒內按任意鍵，進入選擇畫面：

第七步，選擇0 DOWNLOAD & RUN：

第八步，確認相對位址：

位址為0x52000000，在\Components\Common\scatter_NOR.txt相對應點：位址為0x52000000，在\Components\Common\scatter_NOR.txt相對應點：點OK後返回下載介面，點USB Port，選擇transmit，選擇下載的bin文件。

第九步，選擇BIN檔案路徑載入。

2) LED範例：

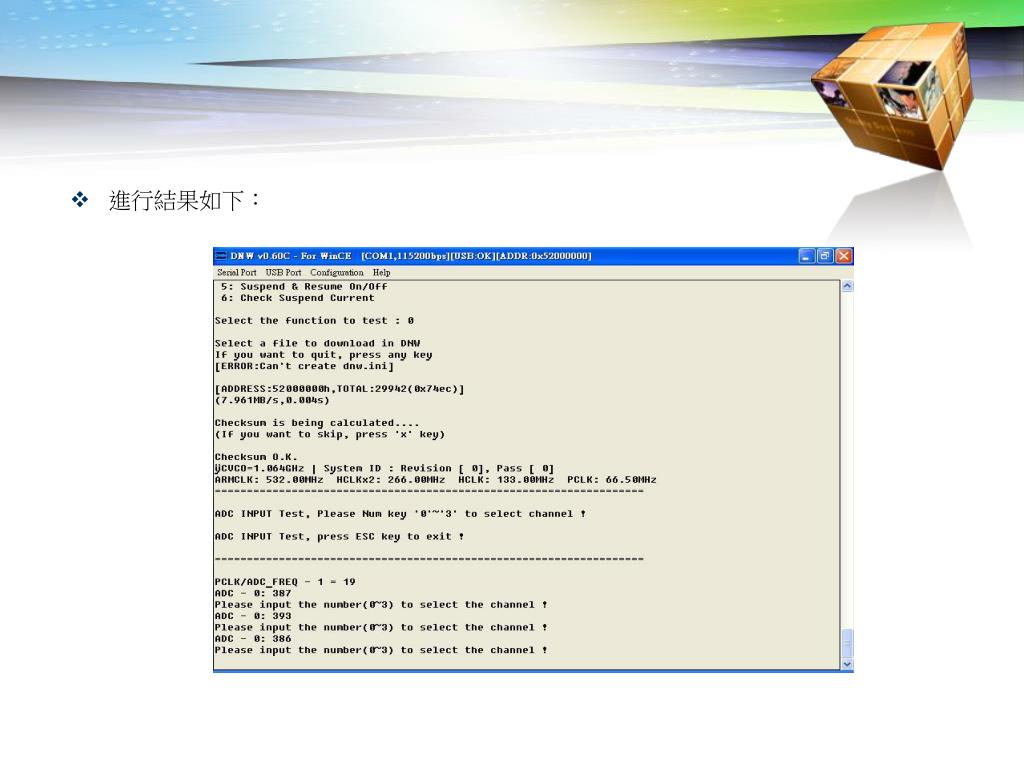

進行結果如下：

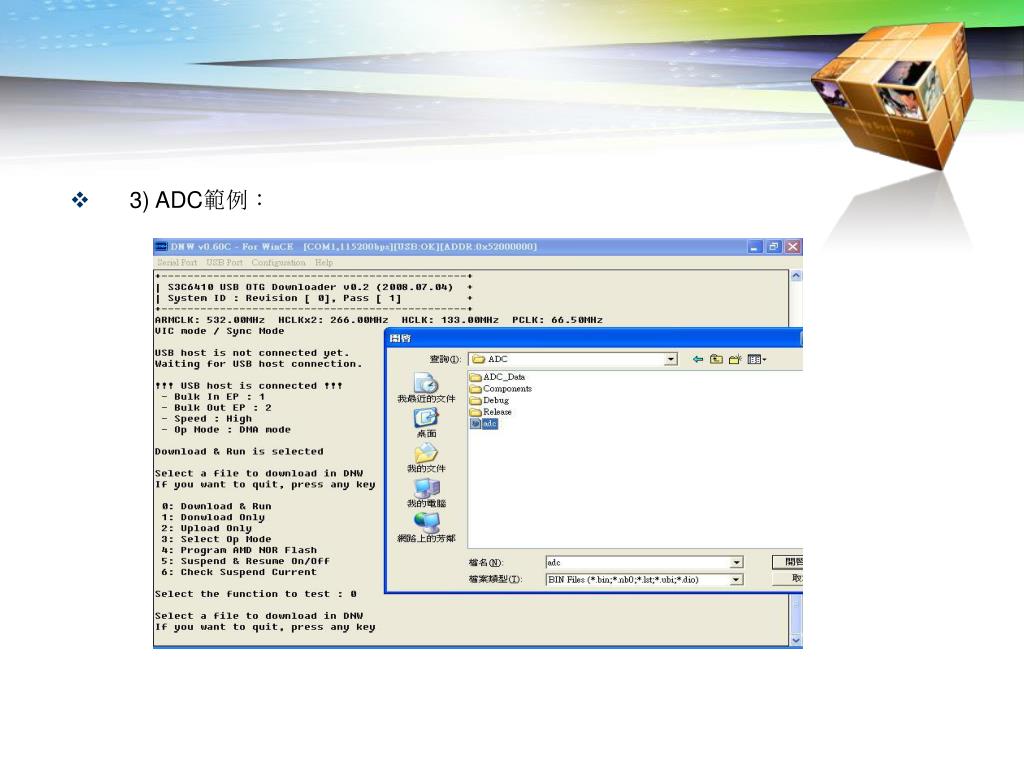

3) ADC範例：

4) Step Motor範例：

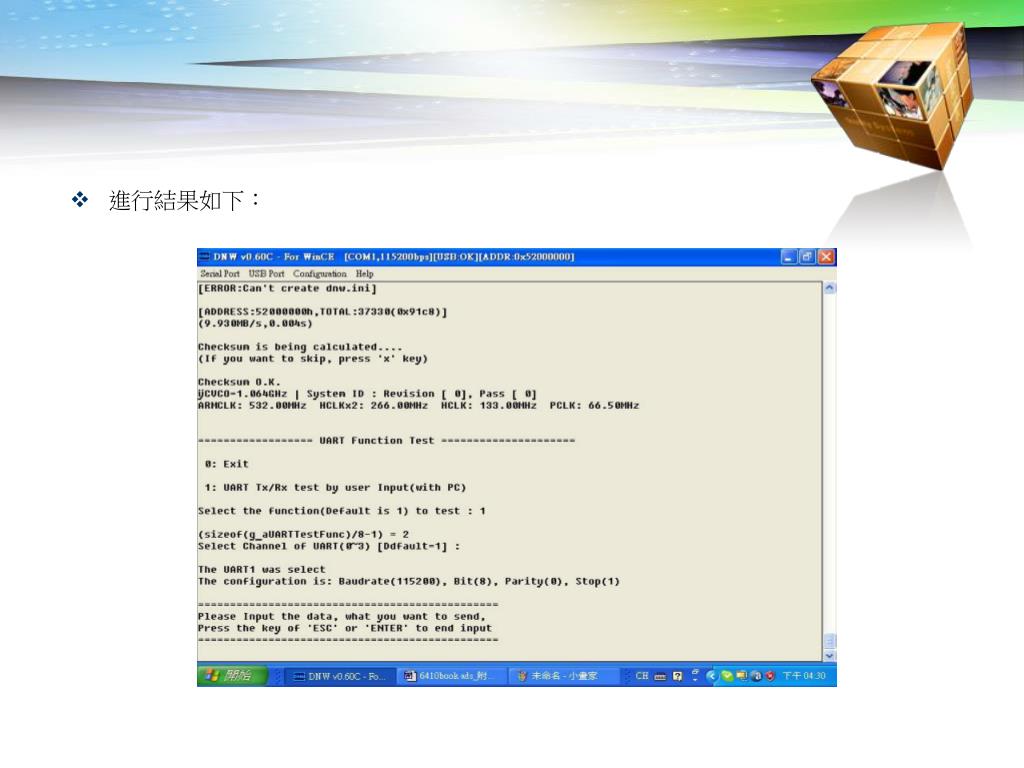

5) Uart範例：

3.如果要把.bin文件燒寫到Nor Flash中進行，請用當前目錄下的scatter_NOR.txt 文件替换工作中\Components\Common\scatter_NOR.txt，重新編輯(ASM除外，ASM如果要燒寫到nor，請直接設置地址，如下图) • 點工具擋中的Edit，選擇Debug Setting：

將圖中的0x52000000改成0： 儲存，然後重新編輯。
