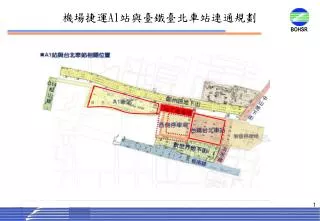

  1. 機場捷運A1站與臺鐵臺北車站連通規劃 地下連通道

  2. 機場捷運A1站與臺鐵臺北車站連通規劃 電動步道W=1m(全寬1.8m) L=27+36m 避難緩衝區 人行通道長約113m,寬約5.5 m 區劃防火捲門 台鐵 台北車站 約5.1 m 約6 m 約5.8 m 320㎡ 車道約5.7 m 通道樓梯 緩衝區專用樓梯 A1站 區劃防火捲門 停車場 連通道 避難緩衝區 緩衝區樓梯 通道樓梯 A1車站連通道平面圖 環控機房

  3. 機場捷運A1站與臺鐵臺北車站連通規劃 人行道 1.5m 停車場進出車道3.0m 地面車道-1 4.5m 地面停車場 1200 1800 約5100 1800 約5800 A1車站連通道剖面圖

  4. 機場捷運A1站與臺鐵臺北車站連通規劃 A1車站連通道透視圖

  5. 機場捷運A18站及高鐵桃園站無縫轉乘 地面轉乘 地下轉乘 無障礙電梯 高鐵桃園站 地下連通道 機場捷運A18站 產專區

  6. 機場捷運A18站及高鐵桃園站無縫轉乘連通之動線機場捷運A18站及高鐵桃園站無縫轉乘連通之動線 地面轉乘 機場捷運A18站 地下轉乘 無障礙電梯 無障礙電梯 捷運月台層 高鐵桃園站 捷運穿堂層 高鐵大廳層 地下連通道 高鐵穿堂層 高鐵月台層

  7. 機場捷運A18站及高鐵桃園站相對位置圖 以客為尊、無縫轉乘 產專區 無 縫 轉 乘 機場捷運A18站 高鐵桃園站
