Linux networking

Linux networking. dr. sc. Tomaž Beriša Andrej Caplić Marko Šiftar (aka. Šifo). Linux networking. po čemu je drukčiji od XYZ networking-a isti protokoli drugačiji alati, implementacija i filozofija zašto i kada koristiti Linux, a ne XYZ koje su alternative? Mac OS Windows

nanji
Download Presentation

Linux networking

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Linux networking dr. sc. Tomaž Beriša Andrej Caplić Marko Šiftar (aka. Šifo)

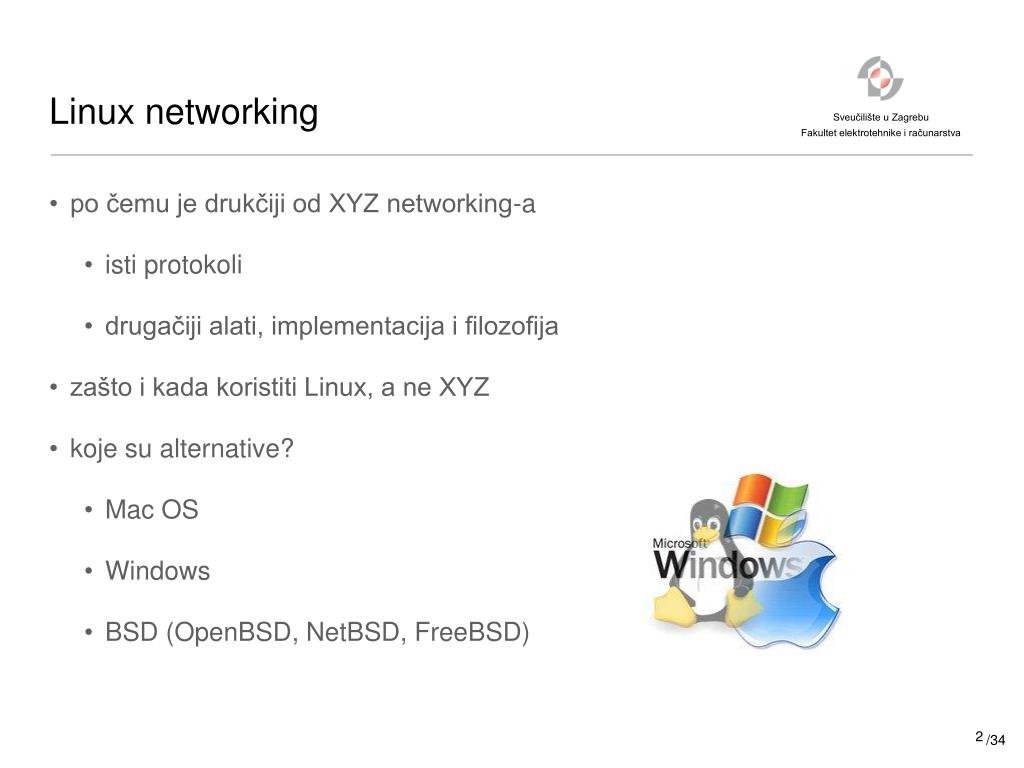

  2. Linux networking • po čemu je drukčiji od XYZ networking-a • isti protokoli • drugačiji alati, implementacija i filozofija • zašto i kada koristiti Linux, a ne XYZ • koje su alternative? • Mac OS • Windows • BSD (OpenBSD, NetBSD, FreeBSD)

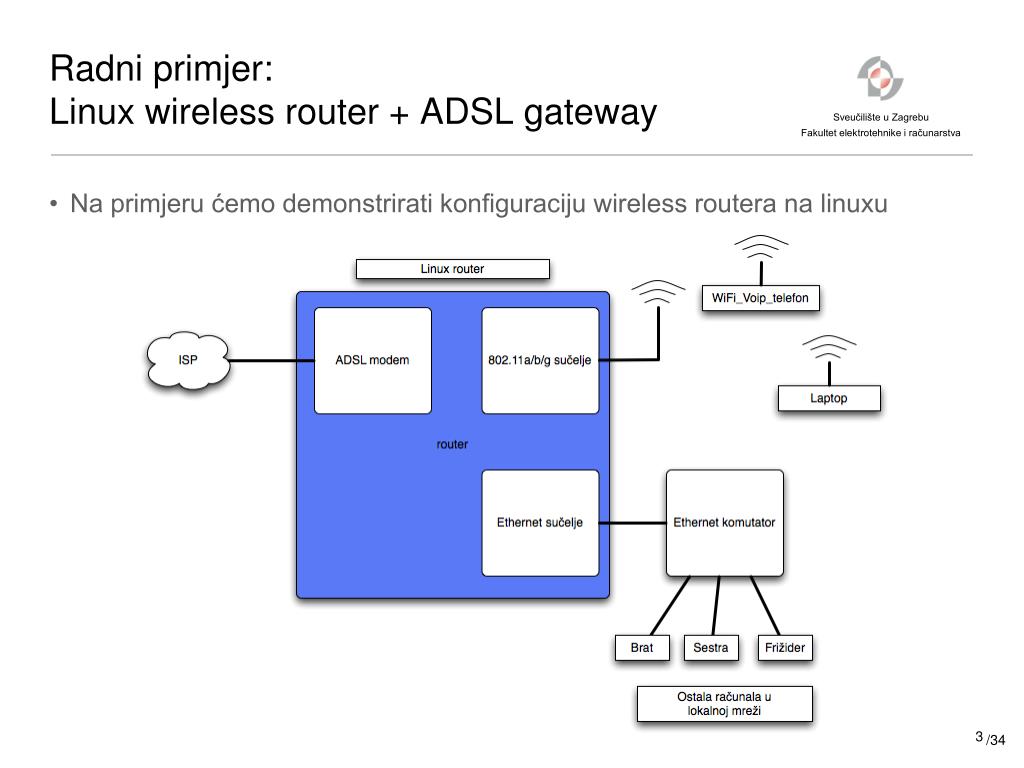

  3. Radni primjer:Linux wireless router + ADSL gateway • Na primjeru ćemo demonstrirati konfiguraciju wireless routera na linuxu

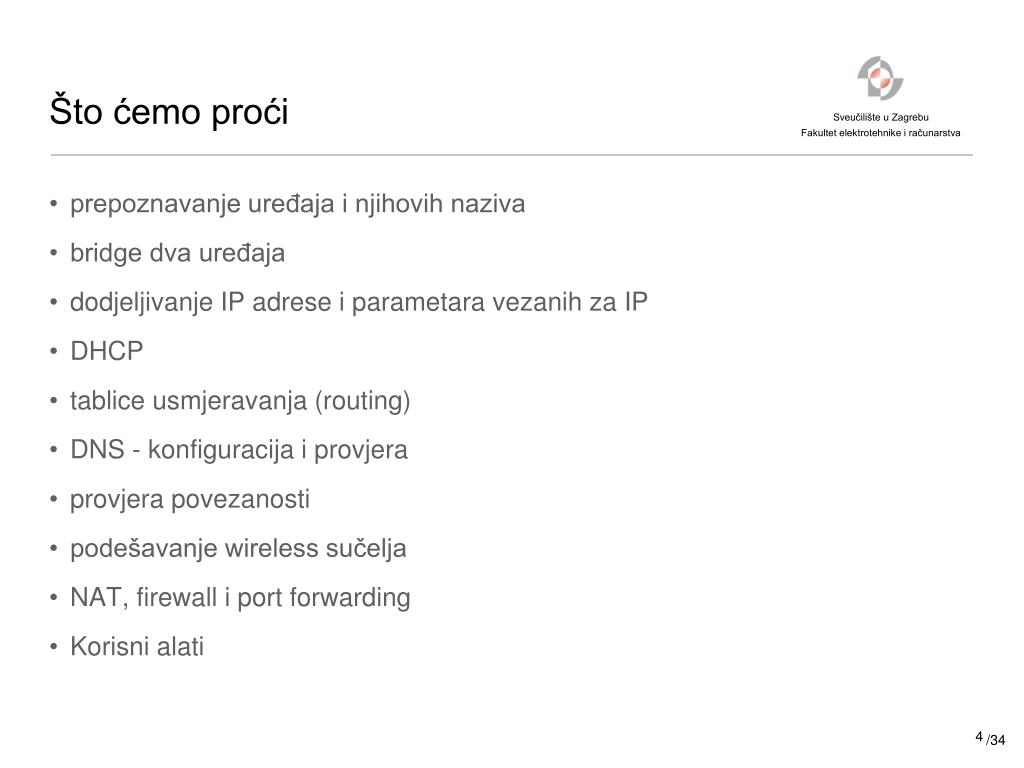

  4. Što ćemo proći • prepoznavanje uređaja i njihovih naziva • bridge dva uređaja • dodjeljivanje IP adrese i parametara vezanih za IP • DHCP • tablice usmjeravanja (routing) • DNS - konfiguracija i provjera • provjera povezanosti • podešavanje wireless sučelja • NAT, firewall i port forwarding • Korisni alati

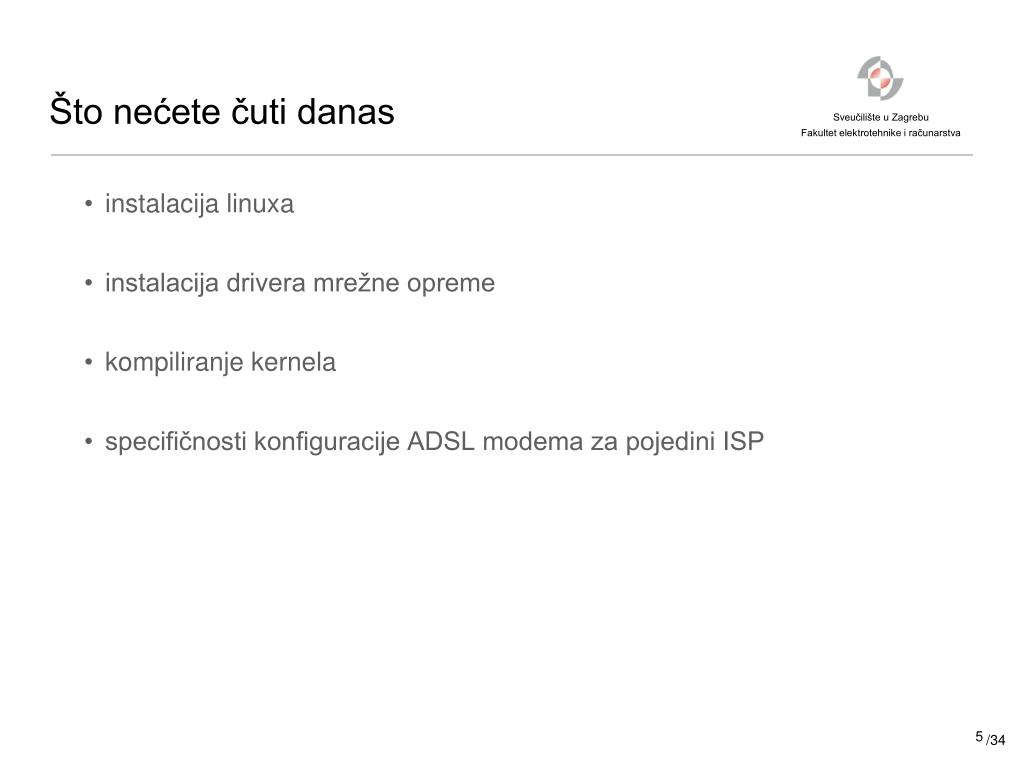

  5. Što nećete čuti danas • instalacija linuxa • instalacija drivera mrežne opreme • kompiliranje kernela • specifičnosti konfiguracije ADSL modema za pojedini ISP

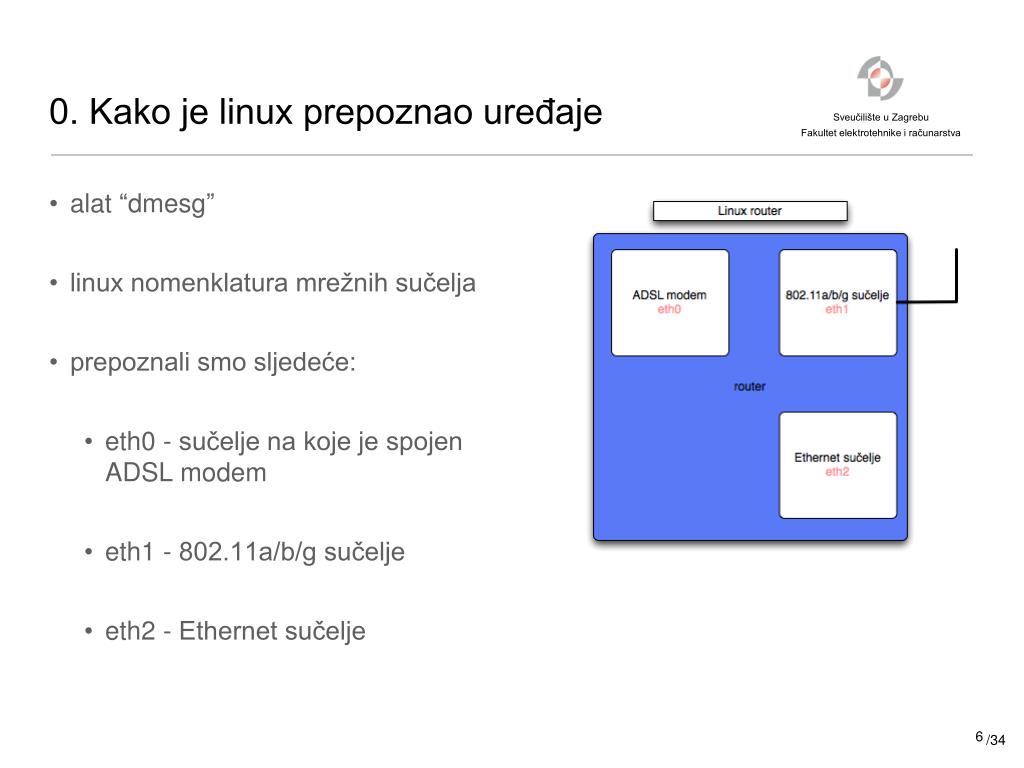

  6. 0. Kako je linux prepoznao uređaje • alat “dmesg” • linux nomenklatura mrežnih sučelja • prepoznali smo sljedeće: • eth0 - sučelje na koje je spojen ADSL modem • eth1 - 802.11a/b/g sučelje • eth2 - Ethernet sučelje

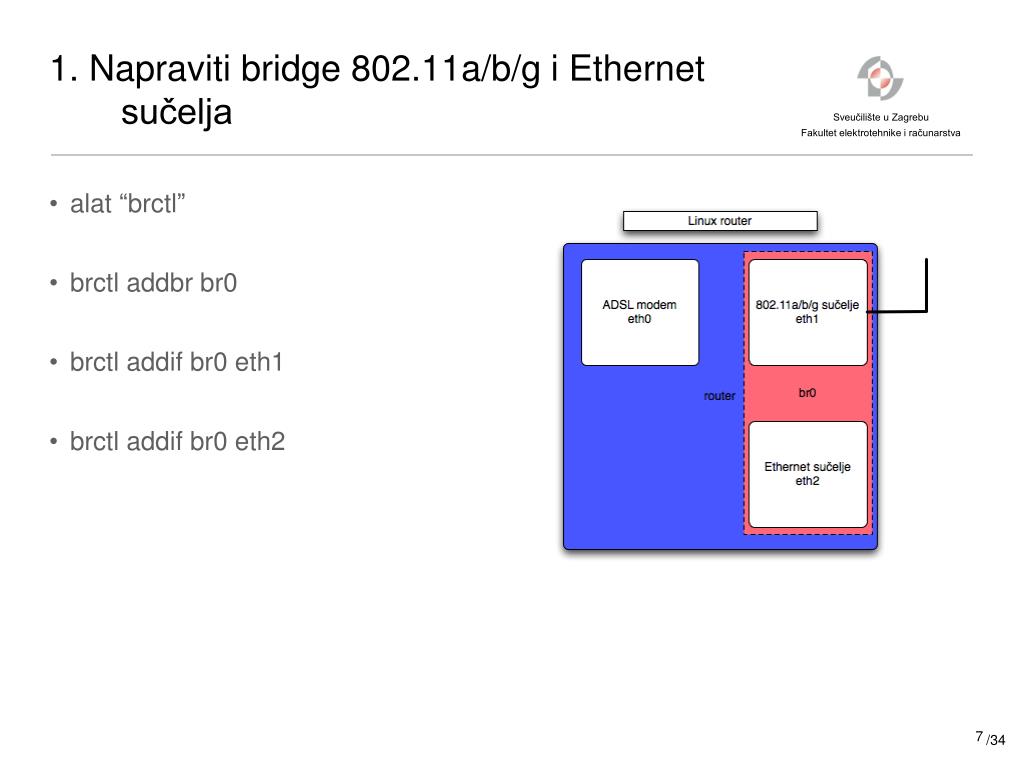

  7. 1. Napraviti bridge 802.11a/b/g i Ethernet sučelja • alat “brctl” • brctl addbr br0 • brctl addif br0 eth1 • brctl addif br0 eth2

  8. 1a. Dodijeliti IP adresu br0 • alat “ifconfig” • ifconfig eth2, ifconfig eth2:1 • ifconfig br0 up • ifconfig br0 192.168.1.1 netmask 255.255.255.0

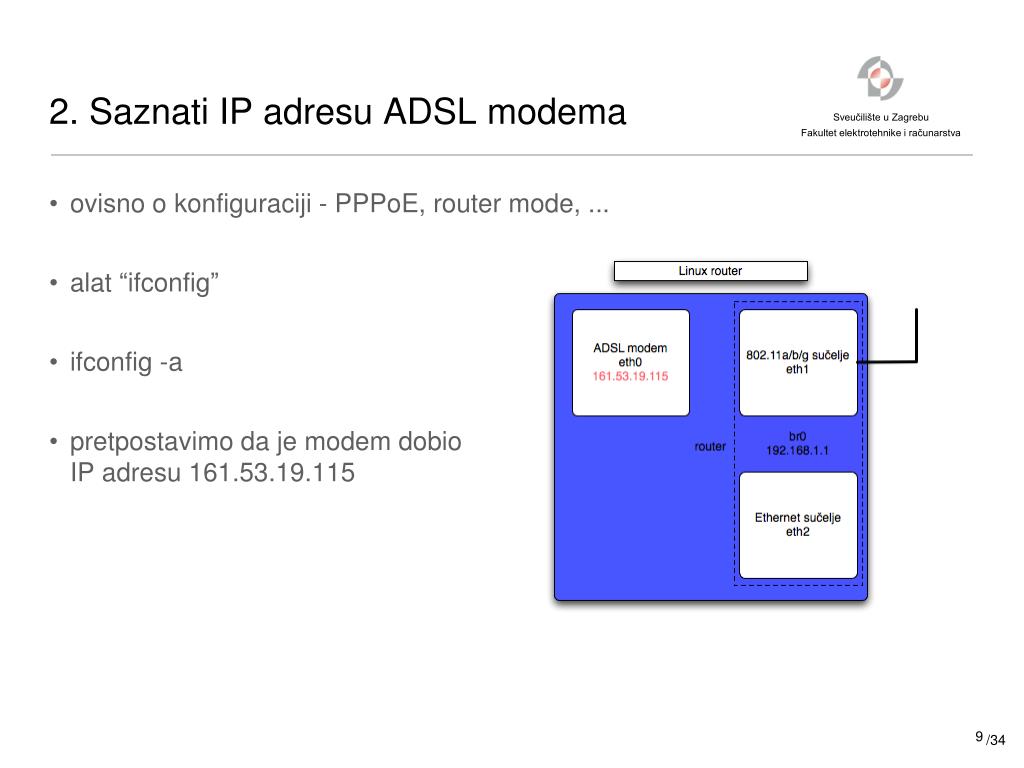

  9. 2. Saznati IP adresu ADSL modema • ovisno o konfiguraciji - PPPoE, router mode, ... • alat “ifconfig” • ifconfig -a • pretpostavimo da je modem dobio IP adresu 161.53.19.115

  10. 2a. Ako nije dodiljena IP adresa sučelju eth0 • potrebnu je adresu zatražiti od DHCP poslužitelja (ovisno o postavkama mreže) • često je dovoljan alat “dhclient” • dhclient eth0

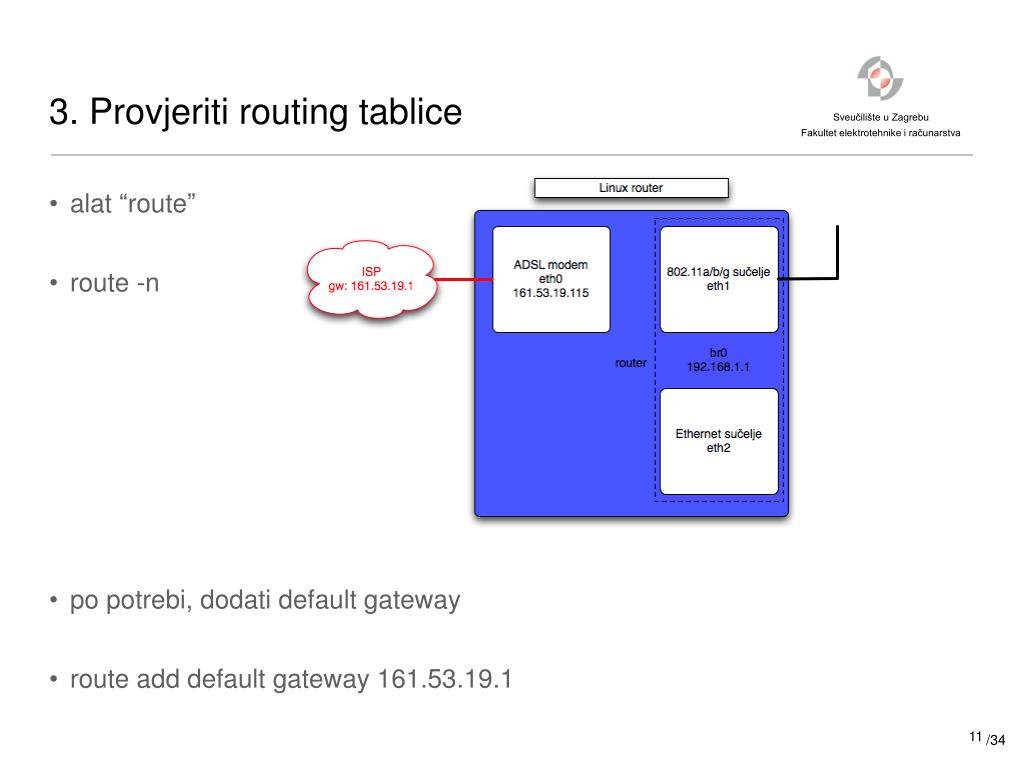

  11. 3. Provjeriti routing tablice • alat “route” • route -n • po potrebi, dodati default gateway • route add default gateway 161.53.19.1

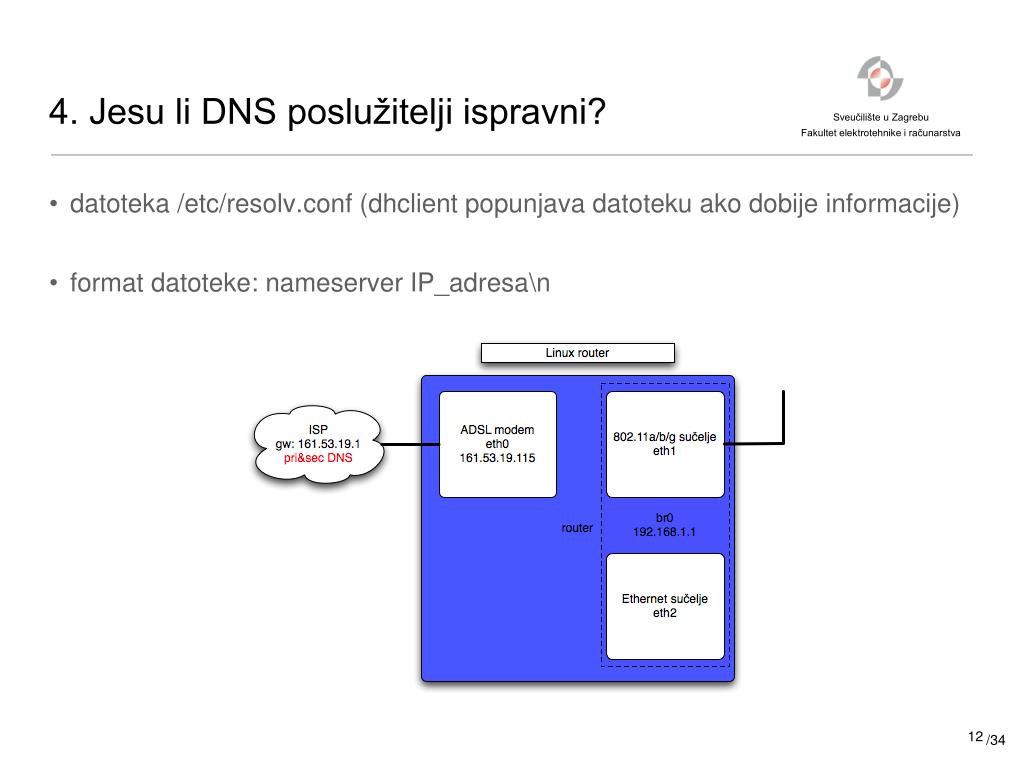

  12. 4. Jesu li DNS poslužitelji ispravni? • datoteka /etc/resolv.conf (dhclient popunjava datoteku ako dobije informacije) • format datoteke: nameserver IP_adresa\n

  13. 5a. Provjeriti ADSL link - povezanost • alat “ping” • npr. ping 161.53.19.1; ping 161.53.72.23 (www.fer.hr)

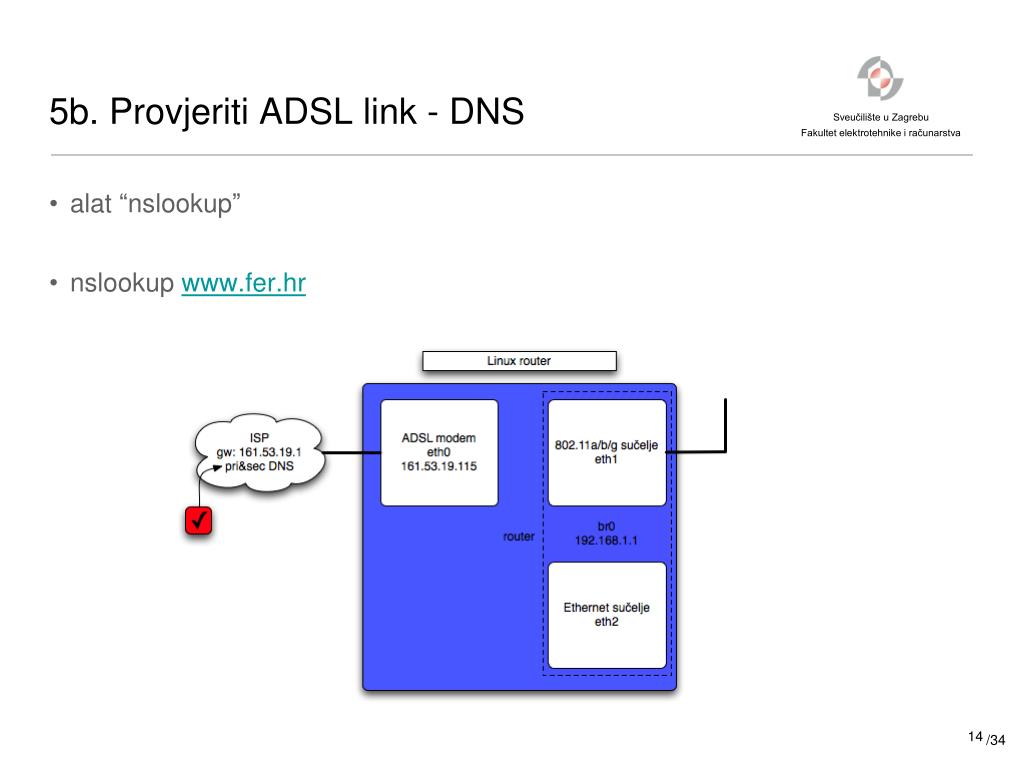

  14. 5b. Provjeriti ADSL link - DNS • alat “nslookup” • nslookup www.fer.hr

  15. 6. Konfiguracija 802.11a/b/g sučelja • alat “iwconfig” - konfiguracija “wireless extensions” pojedinih mrežnih sučelja • iwconfig eth1 essid LokalneMreze mode Master key "nekiWEPkey"

  16. 7. Provjera 802.11a/b/g i Ethernet sučelja • alat “iwlist” • na računalu Laptop: • iwlist eth1 scanning - vidimo da LokalneMreze postoje • iwconfig eth1 essid LokalneMreze • ručno postavljanje IP adrese, gateway-a, DNS poslužitelja (ifconfig, route, /etc/resolv.conf) • ping 192.168.1.1; ping 161.53.72.23 • slično na Ethernet sučelju (bez iwlist i iwconfig)

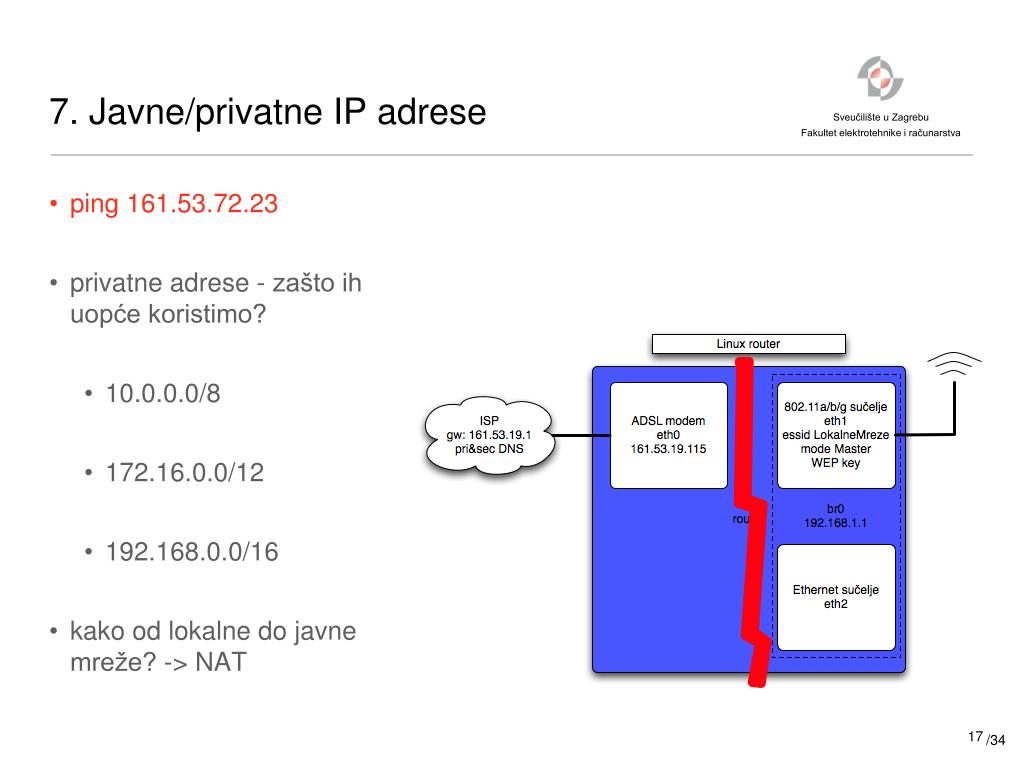

  17. 7. Javne/privatne IP adrese • ping 161.53.72.23 • privatne adrese - zašto ihuopće koristimo? • 10.0.0.0/8 • 172.16.0.0/12 • 192.168.0.0/16 • kako od lokalne do javne mreže? -> NAT

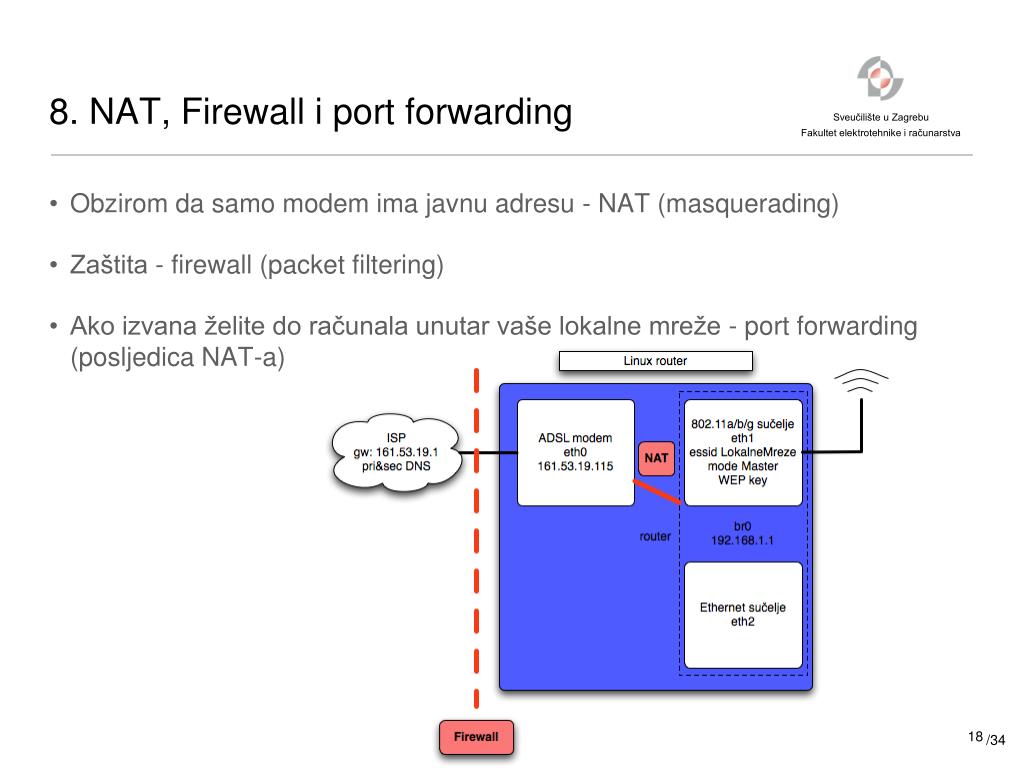

  18. 8. NAT, Firewall i port forwarding • Obzirom da samo modem ima javnu adresu - NAT (masquerading) • Zaštita - firewall (packet filtering) • Ako izvana želite do računala unutar vaše lokalne mreže - port forwarding (posljedica NAT-a)

  19. Q: Kako to postići? • A: Netfilter = “Linux packet filtering framework” za kernele 2.4.x i 2.6.x • Što je kernel? • Što je Netfilter?

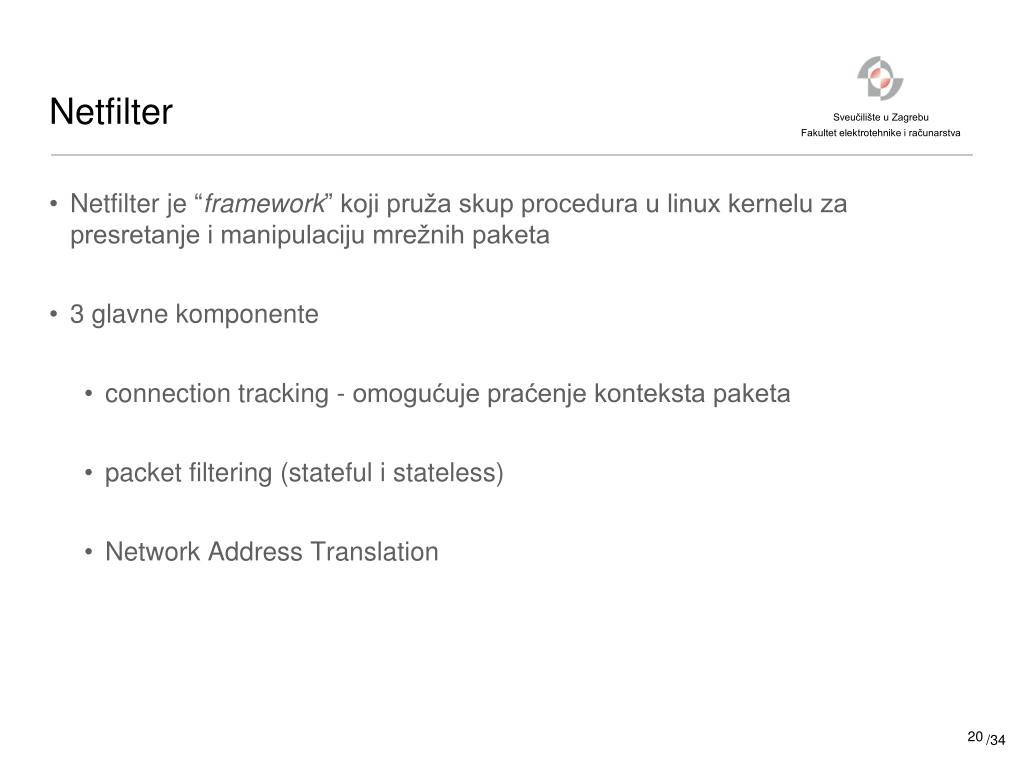

  20. Netfilter • Netfilter je “framework” koji pruža skup procedura u linux kernelu za presretanje i manipulaciju mrežnih paketa • 3 glavne komponente • connection tracking - omogućuje praćenje konteksta paketa • packet filtering (stateful i stateless) • Network Address Translation

  21. Struktura Netfiltera • 4 osnovne Netfilter tabele • filter - uvijek se koristi • Nat - promjena SA i DA polja u zaglavlju IP paketa • Mangle – promjena kompletnih zaglavlja • Raw – postavljanje iznimki • Svaka tabela ima svoje chainove - lance (predodređene i korisnički definirane) • Svaki lanac ima skup elemenata pravilo+radnja i policy

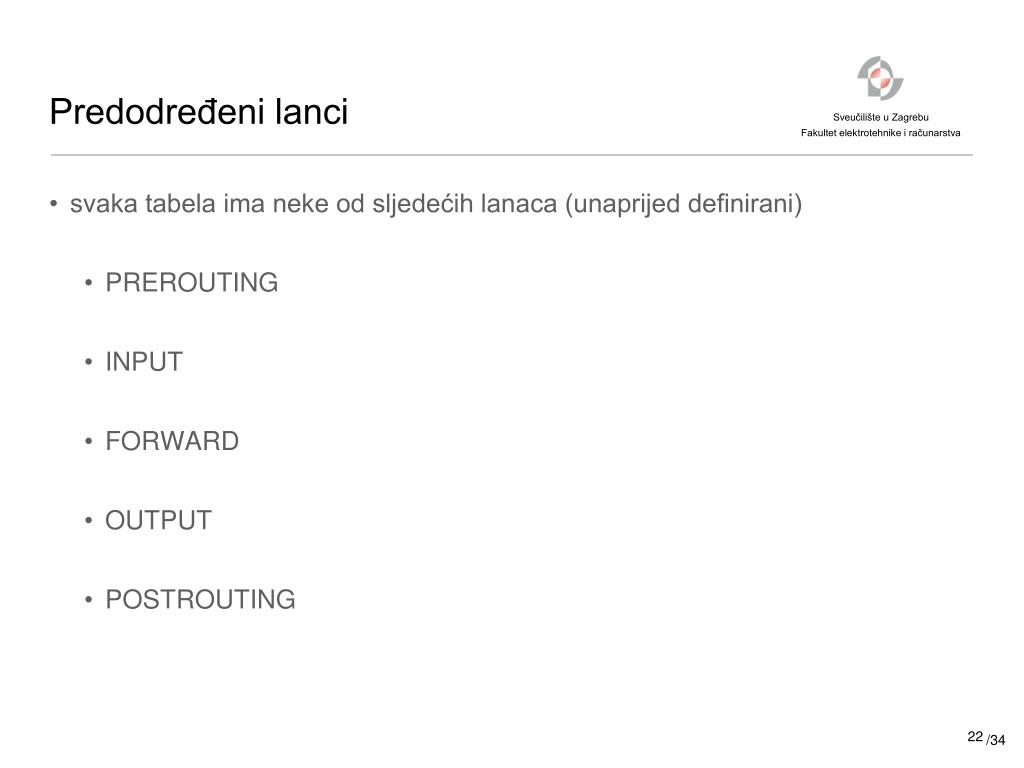

  22. Predodređeni lanci • svaka tabela ima neke od sljedećih lanaca (unaprijed definirani) • PREROUTING • INPUT • FORWARD • OUTPUT • POSTROUTING

  23. Pravila i radnje • otkud naziv lanac? • skup pravila koji ima redoslijed • ako paket odgovara pravilu - tada se postupa sukladno definiranoj radnji tog pravila (ACCEPT, DROP, REJECT, … ) • ako niti jedno pravilo nije zadovljeno, tada se sa paketom postupa sukladno policy tog lanca

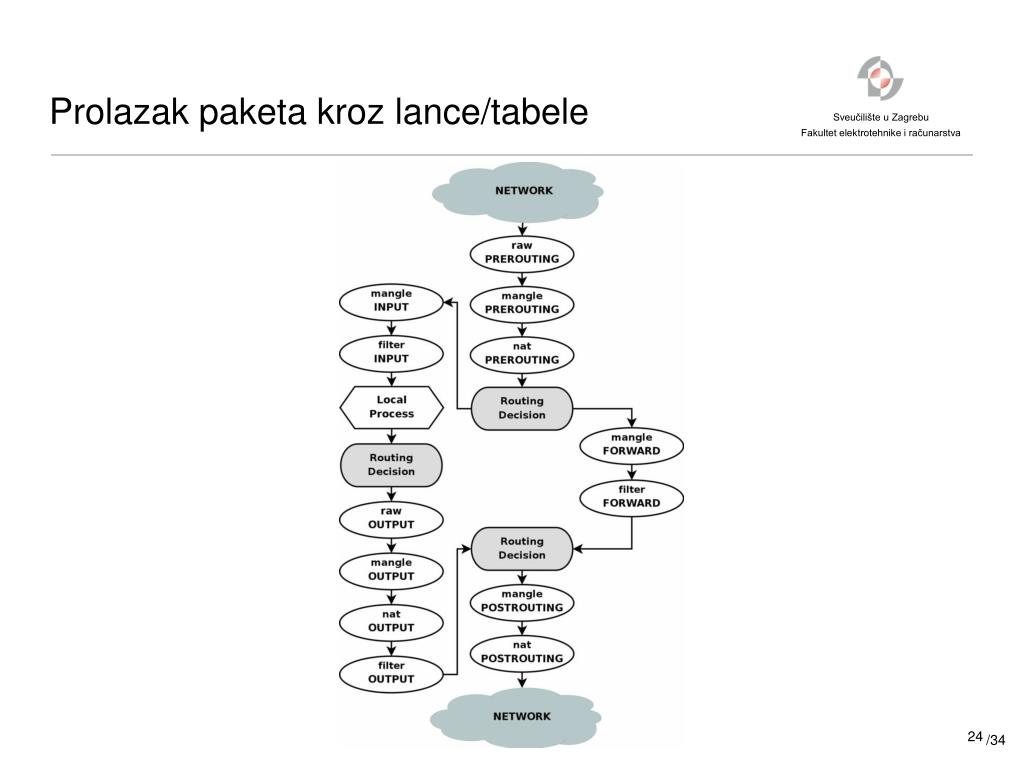

  24. Prolazak paketa kroz lance/tabele

  25. Modificiranje Netfilter tabela, lanaca i pravila • alat “iptables” • u biti default-ni Ubuntu firewall • “čita” podatke samo u zaglavlju paketa • iptables -t <tabela> -P <lanac> <policy> • iptables -t filter -L -n -v • iptables -t nat -L -n -v

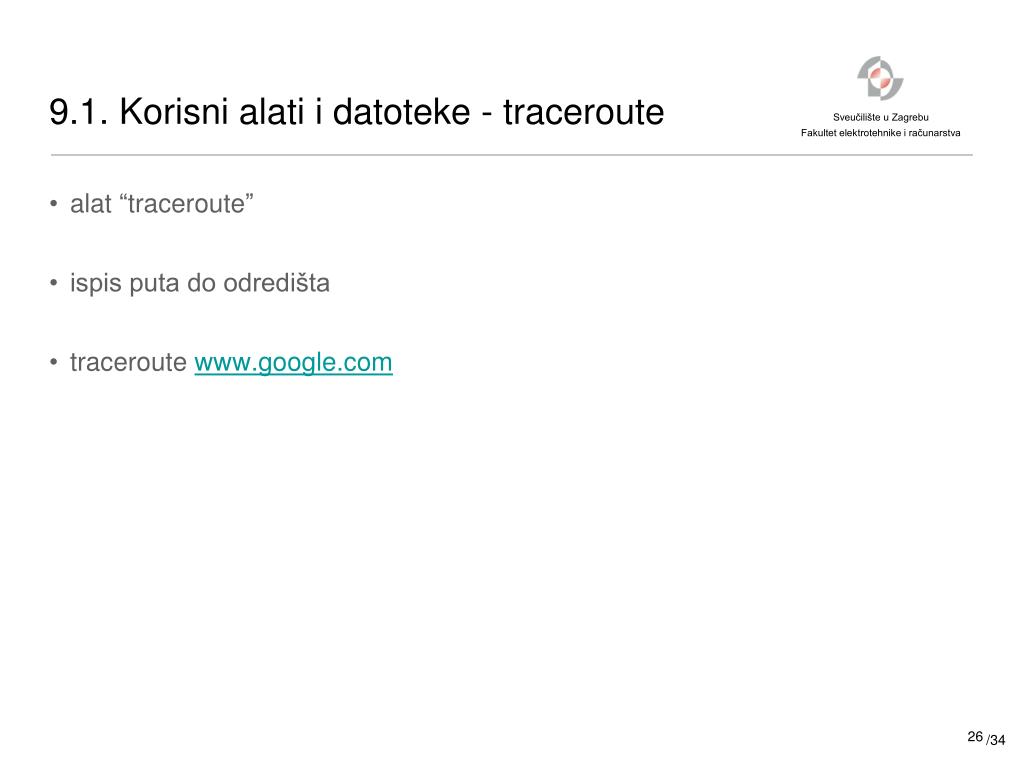

  26. 9.1. Korisni alati i datoteke - traceroute • alat “traceroute” • ispis puta do odredišta • traceroute www.google.com

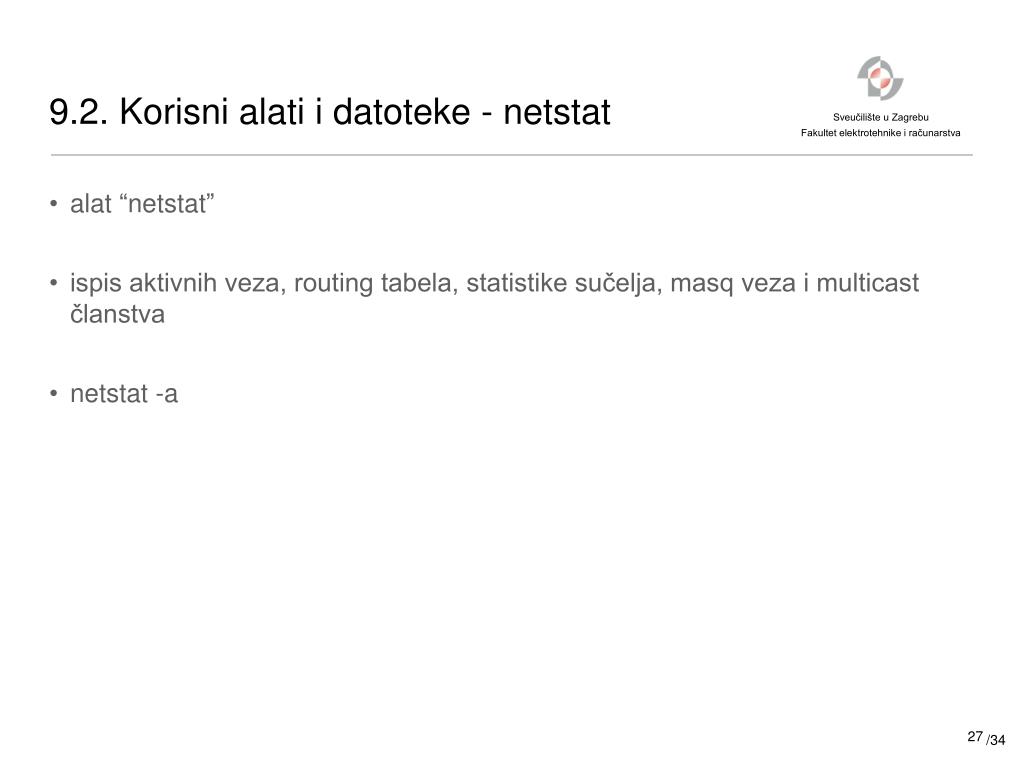

  27. 9.2. Korisni alati i datoteke - netstat • alat “netstat” • ispis aktivnih veza, routing tabela, statistike sučelja, masq veza i multicast članstva • netstat -a

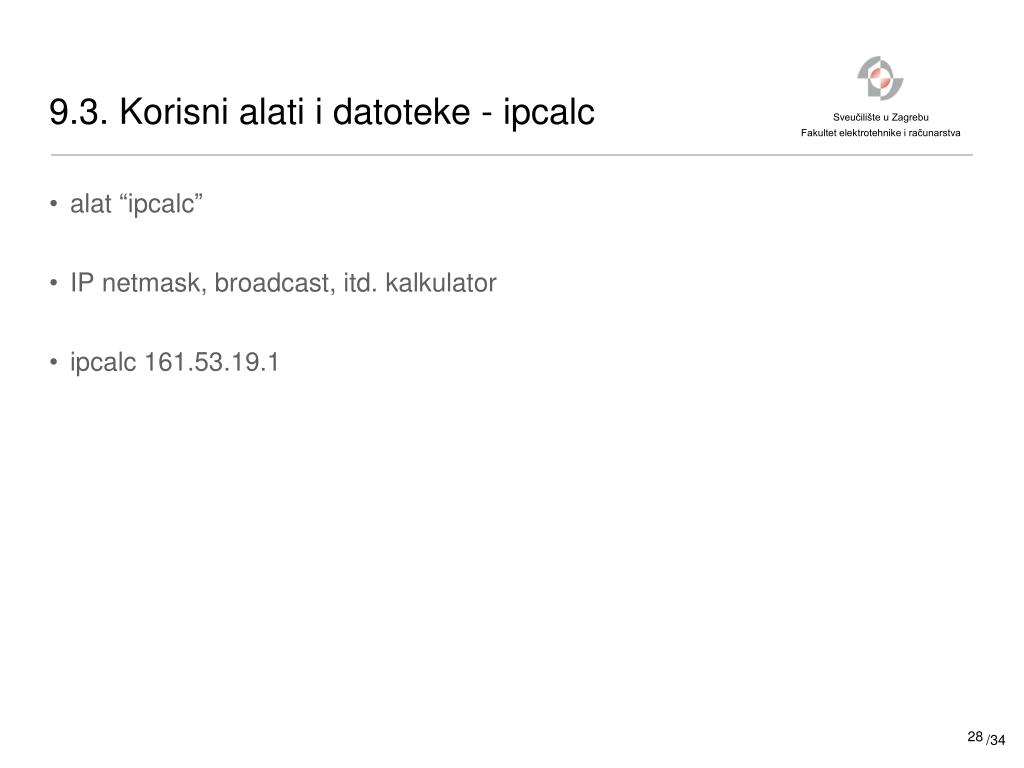

  28. 9.3. Korisni alati i datoteke - ipcalc • alat “ipcalc” • IP netmask, broadcast, itd. kalkulator • ipcalc 161.53.19.1

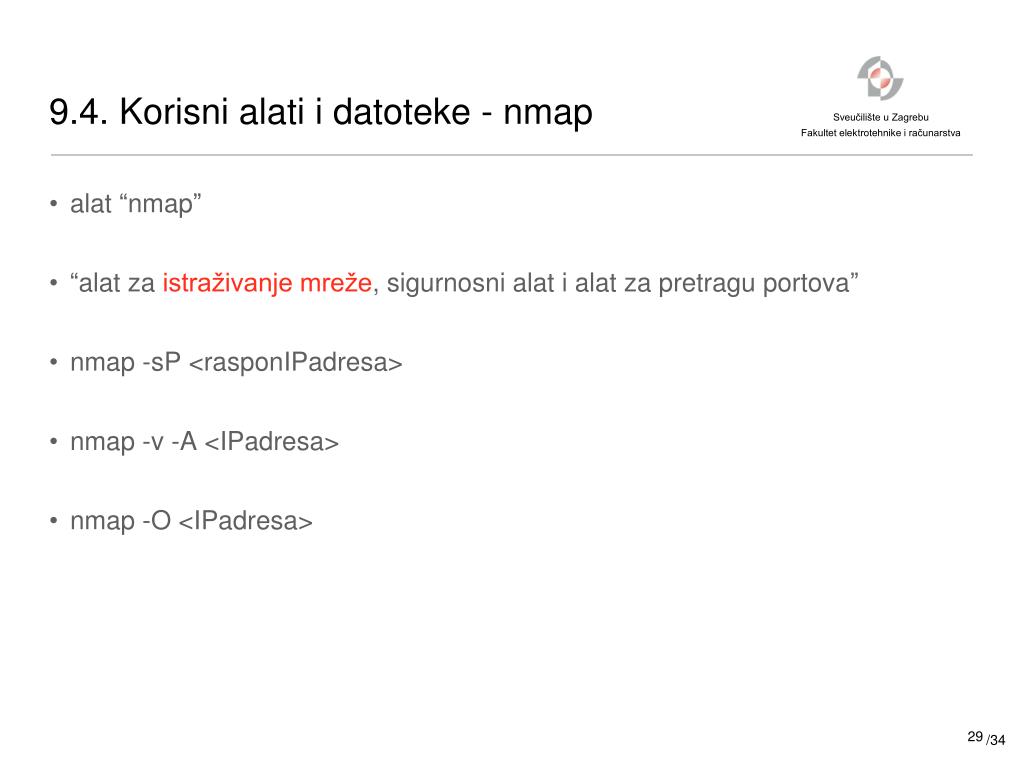

  29. 9.4. Korisni alati i datoteke - nmap • alat “nmap” • “alat za istraživanje mreže, sigurnosni alat i alat za pretragu portova” • nmap -sP <rasponIPadresa> • nmap -v -A <IPadresa> • nmap -O <IPadresa>

  30. 9.5. Korisni alati i datoteke - Wireshark

  31. 9.6. Korisni alati i datoteke - logovi • datoteke • /var/log/syslog • /var/log/messages • alat “dmesg”

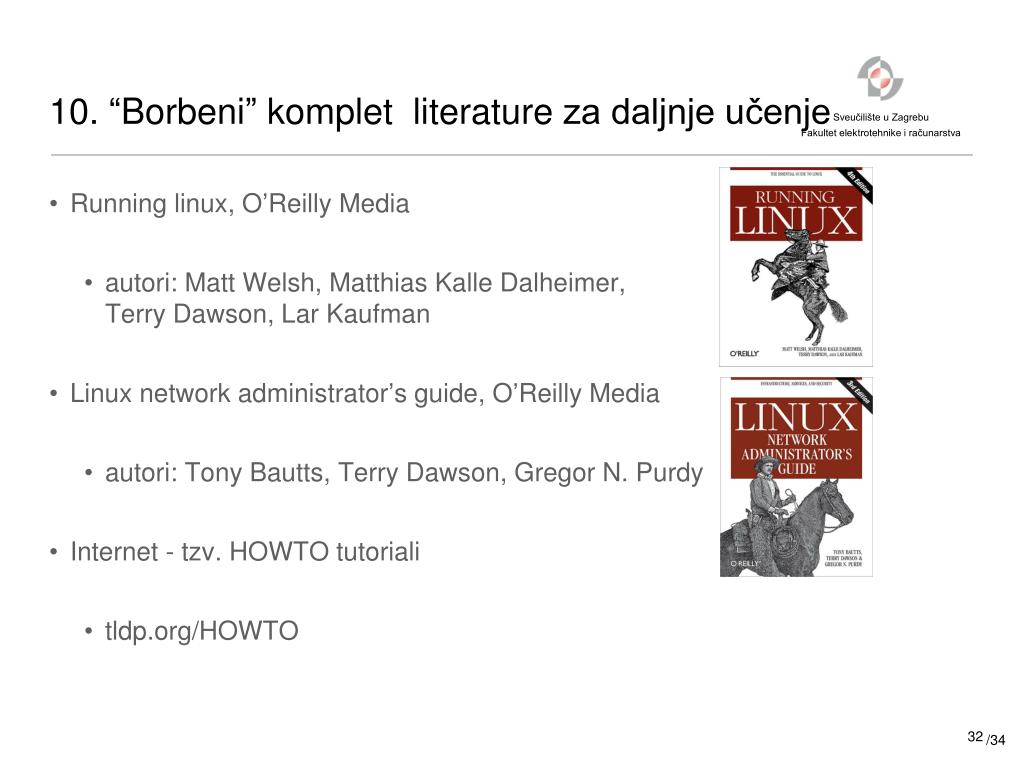

  32. 10. “Borbeni” komplet literature za daljnje učenje • Running linux, O’Reilly Media • autori: Matt Welsh, Matthias Kalle Dalheimer, Terry Dawson, Lar Kaufman • Linux network administrator’s guide, O’Reilly Media • autori: Tony Bautts, Terry Dawson, Gregor N. Purdy • Internet - tzv. HOWTO tutoriali • tldp.org/HOWTO

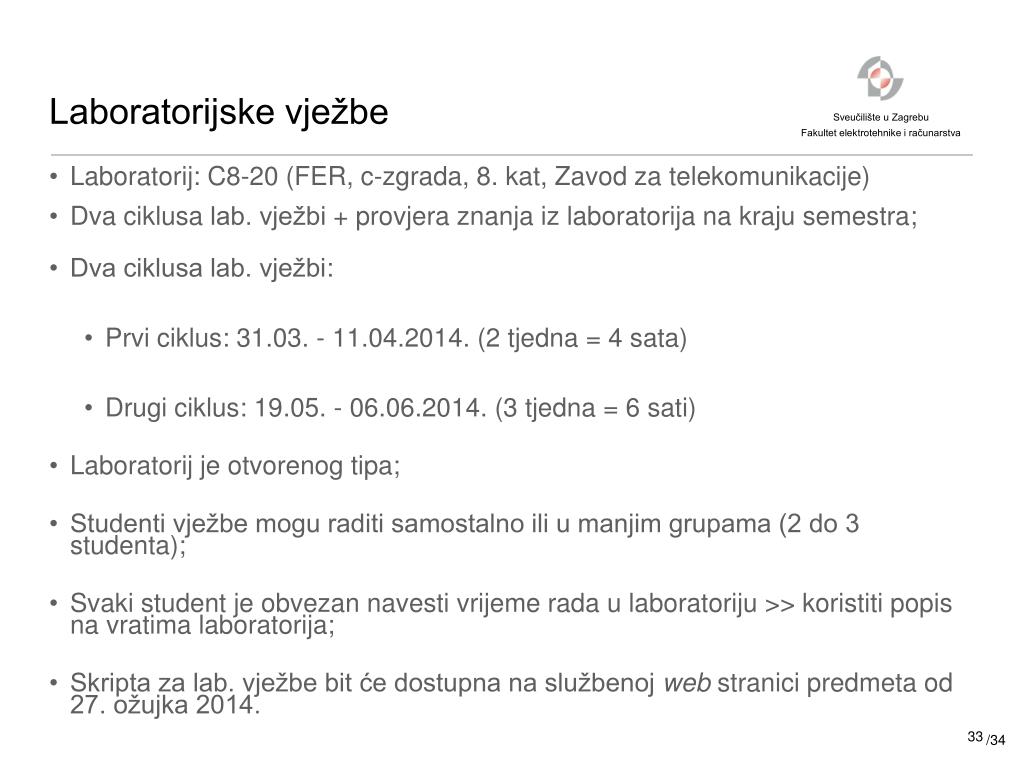

  33. Laboratorijske vježbe • Laboratorij: C8-20 (FER, c-zgrada, 8. kat, Zavod za telekomunikacije) • Dva ciklusa lab. vježbi + provjera znanja iz laboratorija na kraju semestra; • Dva ciklusa lab. vježbi: • Prvi ciklus: 31.03. - 11.04.2014. (2 tjedna = 4 sata) • Drugi ciklus: 19.05. - 06.06.2014. (3 tjedna = 6 sati) • Laboratorij je otvorenog tipa; • Studenti vježbe mogu raditi samostalno ili u manjim grupama (2 do 3 studenta); • Svaki student je obvezannavesti vrijeme rada u laboratoriju >> koristiti popis na vratima laboratorija; • Skripta za lab. vježbe bit će dostupna na službenoj web stranici predmeta od 27. ožujka 2014.

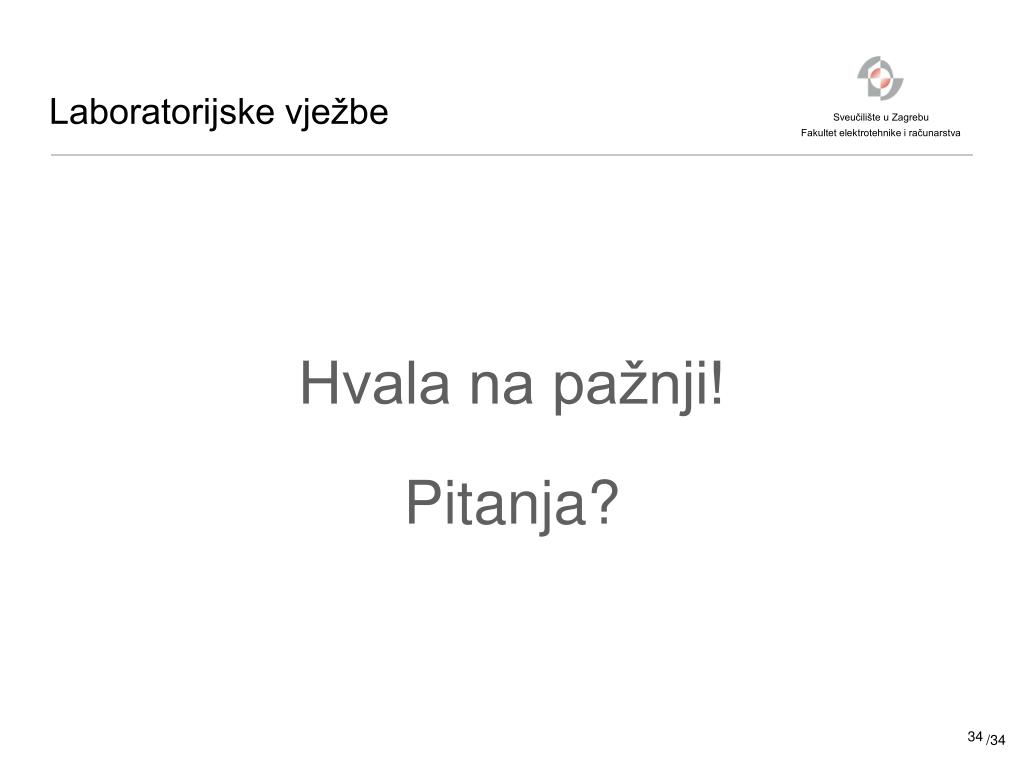

  34. Laboratorijske vježbe Hvala na pažnji! Pitanja?
