Presentation Transcript
wsp rz dne r wnikowe godzinne t ha d dec

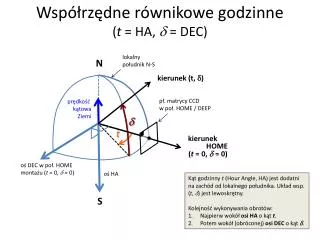

Współrzędne równikowe godzinne (t = HA, d = DEC)

lokalny

południk N-S

N

kierunek (t, d)

pł. matrycy CCD

w poł. HOME / DEEP

prędkość

kątowa

Ziemi

d

t

kierunek

HOME

(t = 0, d= 0)

oś DEC w poł. HOME

montażu (t = 0, d = 0)

oś HA

Kąt godzinny t (HourAngle, HA) jest dodatni

na zachód od lokalnego południka. Układ wsp. (t, d) jest lewoskrętny.

Kolejność wykonywania obrotów:

Najpierw wokół osi HA o kąt t.

Potem wokół (obróconej) osi DEC o kąt d.

S

wsp rz dne r wnikowe godzinne t ha d dec1
Współrzędne równikowe godzinne (t = HA, d = DEC)

dRAW= l+90° > 90°

d = -l+90°

N

montaż na półkuli północnej

z kamerami w poł. HOME

dRAW= d = 90°

N

oś DEC w poł. HOME

montażu (t = 0, d = 0)

Z

dRAW= d = l

l

l

kierunek HOME

tRAW= t = 0

dRAW= d = 0

W

oś HA

prędkość

kątowa

Ziemi

pł. horyzontu

l > 0

S

dRAW= d= l-90°

  • Oznaczenia kątów:
  • szer. geogr. płn l > 0
  • wsp. astronomiczne  (t, d)
  • kąty mechaniczne względem poł. HOME
  •  (tRAW, dRAW)

lokalny

południk

N-S

S

wsp rz dne r wnikowe godzinne t ha d dec2
Współrzędne równikowe godzinne (t = HA, d = DEC)

dRAW= |l|+90° > 90°

d = |l|-90°

S

montaż na półkuli południowej

z kamerami w poł. HOME

dRAW= 90°

d= -90°

S

oś HA

Z

dRAW= |l|

d= -|l|

|l|

oś DEC w poł. HOME

montażu (t = 0, d = 0)

|l|

×

kierunek HOME

tRAW=t= 0

dRAW= d = 0

E

pł. horyzontu

|l|> 0

prędkość

kątowa

Ziemi

N

dRAW= |l|-90°

d= -|l|+90°

  • Oznaczenia kątów:
  • szer. geogr. płn l < 0
  • wsp. astronomiczne  (t, d)
  • kąty mechaniczne względem poł. HOME
  •  (tRAW, dRAW)

lokalny

południk

N-S

N

definicja osi deep wide
Definicja osi DEEP/WIDE

oś DEEP-WIDE

(D/W)

Punkt referencyjny

na matrycy CCD

krawędź X CCD

krawędź Y CCD

zwrot osi D/W zgodny z

regułą śruby prawoskrętnej

A’

A

obrót o kąt y > 0

Płaszczyzna matrycy CCD,

widok od strony obiektywu

  • y= 0  DEEP
  • y = ymax > 0  WIDE
obecny monta w inta 4 kamery
Obecny montaż w INTA (4 kamery)
  • CCD + obiektyw:
    • X=2062 × Y=2048 pikseli
    • 36 arcsec / piksel
  • Zakres ruchu osi HA, DEC: (z wyłączeniem stref hamowania)
    • HARAW : [-162°, 162°] ⇒ zakres użyteczny 324°
    • DECRAW: [-12°, 190°] ⇒ zakres użyteczny 202°
  • Kierunek i zakres ruchu osi D/W:
    • HADW = ±90°
    • DECDW = ±45°
    • yDW : [0, 15°]
osie deep wide inta
Osie DEEP/WIDE  INTA

N

Montaż w położeniu HOME na półkuli północnej

(t = 0, d = 0, y = 0):

3

0

l

1

2

oś DEC

W

E

N

x

x

x

x

pł. horyzontu

S

oś D/W

oś D/W

oś HA

Dla montażu w INTA (l = 37° N):

współrzędne wersorówCCD:

CCD X t = -90° d = 0

CCD Y t = 0 d = -90°

współrzędne wersorów D/W:

CAM 0  t = -90° d = -45°

CAM 1  t = 90° d = -45°

CAM 2  t = 90° d = 45°

CAM 3  t = -90° d = 45°

kąt obrotu wokół osi D/W:

y = 15°

y

y

y

y

CAM 0

CAM 3

kierunek HOME (t = 0, d= 0)

E

W

oś D/W

oś D/W

S

CAM 2

CAM 1

osie deep wide inta1
Osie DEEP/WIDE  INTA

Montaż w położeniu HOME na półkuli północnej

(t = 0, d = 0, y = 0):

oś DEC

Dla montażu w INTA (l = 37° N):

po obróceniu matryc CCD o kąt y=15° wokół 4 osi D/W:

CAM 0  patrzy w kier. S-W

CAM 1  patrzy w kier. N-W

CAM 2  patrzy w kier. N-E

CAM 3  patrzy w kier. S-E

N

x

x

x

x

oś D/W

oś D/W

oś HA

y

y

y

y

CAM 0

CAM 3

kierunek HOME (t = 0, d= 0)

E

W

UWAGA: Sytuacja przedstawiona na rysunku odnosi się do fizycznej orientacji samych chipów CCD w kamerze;

po założeniu obiektywu obraz widziany przez kamerę ulega obróceniu o 180° w pł. CCD.

oś D/W

oś D/W

S

CAM 2

CAM 1

osie deep wide inta2
Osie DEEP/WIDE  INTA

Montaż w położeniu HOME na półkuli północnej

(t = 0, d = 0, y = 0):

HOME

CAM 0

CAM 3

S

E

W

N

osie deep wide inta3
Osie DEEP/WIDE  INTA

Montaż w położeniu HOME na półkuli północnej

(t = 0, d = 0, y = 0):

HOME

HOME

CAM 3

CAM 0

N

CAM 3

CAM 0

W

E

CAM 2

CAM 1

CAM 2

CAM 1

S

oś D/W dla CAM 1

monta w inta tryb wide
Montaż w INTA (tryb WIDE)

Dla montażu w INTA (l = 37° N):

po obróceniu matryc CCD o kąt y = 15° wokół 4 osi D/W:

CAM 0  patrzy w kier. S-W

CAM 1  patrzy w kier. N-W

CAM 2  patrzy w kier. N-E

CAM 3  patrzy w kier. S-E

Strzałki oznaczają wersory osi D/W

⊥ kier. HOME

Lokalny

południk (t = 0)

t > 0

d> 0

Równik

niebieski

(d = 0)

kierunek

HOME

UWAGA: Sytuacja przedstawiona na rysunku odnosi się do kamer CCD z założonymi obiektywami.

monta w inta tryb wide1
Montaż w INTA (tryb WIDE)

Dla montażu w INTA (l = 37° N):

po obróceniu matryc CCD o kąt y = 15° wokół 4 osi D/W:

CAM 0  patrzy w kier. S-W

CAM 1  patrzy w kier. N-W

CAM 2  patrzy w kier. N-E

CAM 3  patrzy w kier. S-E

UWAGA: Sytuacja przedstawiona na rysunku odnosi się do kamery CCD z założonym obiektywem.

Układ współrzędnych równikowych (t, d) jest lewoskrętny, dlatego na rysunku 2D orientacja osi HA jest inna niż na rysunku 3D.

monta w inta tryb wide2
Montaż w INTA (tryb WIDE)

Półkula północna (INTA, l = 37° N)

monta w inta tryb wide3
Montaż w INTA (tryb WIDE)

Półkula północna (INTA, l = 37° N)

monta w inta tryb wide4
Montaż w INTA (tryb WIDE)

Półkula północna (INTA, l = 37° N)

monta w inta tryb wide5
Montaż w INTA (tryb WIDE)

Półkula północna (INTA, l = 37° N)

nowy monta opcja a
Nowy montaż  opcja (A)
  • W trybie WIDE kamery są odchylone „do środka” (tzn. konfiguracja jak w INTA) :
osie deep wide nowy monta a
Osie DEEP/WIDE  nowy montaż (A)

N

Montaż w położeniu HOME na półkuli północnej

(t = 0, d = 0, y = 0):

3

0

l

1

2

oś DEC

W

E

N

x

x

x

x

pł. horyzontu

S

oś D/W

oś D/W

oś HA

Na półkuli północnej (l> 0):

współrzędne wersorówCCD:

CCD X t = -90° d = 0

CCD Y t = 0 d = -90°

współrzędne wersorów D/W:

CAM 0  t = -90° d = -56°

CAM 1  t = 90° d = -56°

CAM 2  t = 90° d = 56°

CAM 3  t = -90° d = 56°

kąt obrotu D/W:

y = 3.7°

y

y

y

y

56°

56°

CAM 3

CAM 0

kierunek HOME (t = 0, d= 0)

W

E

oś D/W

oś D/W

S

56°

56°

CAM 1

CAM 2

nowy monta 4 kamery a
NOWY montaż (4 kamery) (A)
  • CCD + obiektyw:
    • X=4008 × Y=2672 pikseli
    • 6.3 arcsec / piksel
  • Zakres ruchu osi HA, DEC: (z wyłączeniem stref hamowania)
    • HARAW : [-150°, 150°] ⇒ zakres użyteczny 300°(zależy od testów silnika)
    • DECRAW: [-45°, 105°] ⇒ zakres użyteczny 150°
  • Kierunek i zakres ruchu osi D/W:
    • HADW = ±90°
    • DECDW = ±56°
    • yDW : [0, 3.7°]
optymalny k t rozchylania y dw a
Optymalny kąt rozchylania yDW (A)
  • CCD + obiektyw:
    • X=4008 × Y=2672 pikseli
    • 6.3 arcsec / piksel
  • Kierunek osi D/W w położeniu HOME:
    • HADW = ± 90°
    • DECDW = ± 56°

≥100 wspólnych pikseli zakładając niepewność ustawiania yDW≤ 0.3°

nowy monta tryb wide 4 kamery a
NOWY montaż (tryb WIDE, 4 kamery) (A)

Lokalny

południk (t = 0)

t > 0

d> 0

Równik

niebieski

(d = 0)

UWAGA: Sytuacja przedstawiona na rysunku odnosi się do kamer CCD z założonymi obiektywami.

Półkula północna (INTA, l = 37° N)

nowy monta tryb wide 4 kamery a1
NOWY montaż (tryb WIDE, 4 kamery) (A)

Półkula północna (INTA, l = 37° N)

nowy monta tryb wide 4 kamery a2
NOWY montaż (tryb WIDE, 4 kamery) (A)

Półkula północna (INTA, l = 37° N)

nowy monta tryb wide 4 kamery a3
NOWY montaż (tryb WIDE, 4 kamery) (A)

Półkula północna (INTA, l = 37° N)

nowy monta tryb wide 4 kamery a4
NOWY montaż (tryb WIDE, 4 kamery) (A)

Półkula północna (INTA, l = 37° N)

osie deep wide nowy monta a1
Osie DEEP/WIDE  nowy montaż (A)

S

Montaż w położeniu HOME na półkuli południowej

(t = 0, d = 0, y = 0):

3

0

|l|

1

2

oś HA

E

W

x

x

S

pł. horyzontu

y

y

N

oś D/W

oś D/W

oś DEC

Na półkuli południowej (l< 0):

współrzędne wersorówCCD:

CCD X t = 90° d = 0

CCD Y t = 0 d = 90°

współrzędne wersorów D/W:

CAM 0  t = 90° d = 56°

CAM 1  t = -90° d = 56°

CAM 2  t = -90° d = -56°

CAM 3  t = 90° d = -56°

kąt obrotu D/W:

y = 3.7°

56°

56°

CAM 3

CAM 0

kierunek HOME (t = 0, d= 0)

E

W

x

x

y

y

oś D/W

oś D/W

N

56°

56°

CAM 1

CAM 2

nowy monta tryb wide 4 kamery a5
NOWY montaż (tryb WIDE, 4 kamery) (A)

Lokalny

południk (t = 0)

t > 0

d> 0

Równik

niebieski

(d = 0)

UWAGA: Sytuacja przedstawiona na rysunku odnosi się do kamer CCD z założonymi obiektywami.

Półkula południowa (SPdA, l = -23° N)

nowy monta tryb wide 4 kamery a6
NOWY montaż (tryb WIDE, 4 kamery) (A)

Półkula południowa (SPdA, l = -23° N)

nowy monta tryb wide 4 kamery a7
NOWY montaż (tryb WIDE, 4 kamery) (A)

Półkula południowa (SPdA, l = -23° N)

nowy monta tryb wide 4 kamery a8
NOWY montaż (tryb WIDE, 4 kamery) (A)

Półkula południowa (SPdA, l = -23° N)

nowy monta tryb wide 4 kamery a9
NOWY montaż (tryb WIDE, 4 kamery) (A)

Półkula południowa (SPdA, l = -23° N)

nowy monta 2 z 4 kamer a
NOWY montaż (2 z 4 kamer) (A)
  • CCD + obiektyw:(zainstalowane tylko kamery 0 i 1)
    • X=4008 × Y=2672 pikseli
    • 6.3 arcsec / piksel
  • Zakres ruchu osi HA, DEC: (z wyłączeniem stref hamowania)
    • HARAW : [-150°, 150°] ⇒ zakres użyteczny 300°(zależy od testów silnika)
    • DECRAW: [-45°, 105°] ⇒ zakres użyteczny 150°
  • Kierunek i zakres ruchu osi D/W:
    • HADW = ±90°
    • DECDW = ±56°
    • yDW : [0, 3.7°]
nowy monta tryb wide 2 kamery a
NOWY montaż (tryb WIDE, 2 kamery) (A)

Lokalny

południk (t = 0)

t > 0

d> 0

Równik

niebieski

(d = 0)

UWAGA: Sytuacja przedstawiona na rysunku odnosi się do kamer CCD z założonymi obiektywami.

Półkula południowa (SPdA, l = -23° N)

nowy monta tryb wide 2 kamery a1
NOWY montaż (tryb WIDE, 2 kamery) (A)

Półkula południowa (SPdA, l = -23° N)

nowy monta tryb wide 2 kamery a2
NOWY montaż (tryb WIDE, 2 kamery) (A)

Półkula południowa (SPdA, l = -23° N)

nowy monta tryb wide 2 kamery a3
NOWY montaż (tryb WIDE, 2 kamery) (A)

Półkula południowa (SPdA, l = -23° N)

nowy monta tryb wide 2 kamery a4
NOWY montaż (tryb WIDE, 2 kamery) (A)

Półkula południowa (SPdA, l = -23° N)

nowy monta opcja b
Nowy montaż  opcja (B)
  • W trybie WIDE kamery są odchylone „na zewnątrz” :
osie deep wide nowy monta b
Osie DEEP/WIDE  nowy montaż (B)

S

Montaż w położeniu HOME na półkuli południowej

(t = 0, d = 0, y = 0):

3

0

|l|

1

2

oś HA

E

W

x

x

S

pł. horyzontu

y

y

N

oś D/W

oś D/W

oś DEC

Na półkuli południowej (l< 0):

współrzędne wersorówCCD:

CCD X t = 90° d = 0

CCD Y t = 0 d = 90°

współrzędne wersorów D/W:

CAM 0  t = -90° d = -56°

CAM 1  t = 90° d = -56°

CAM 2  t = 90° d = 56°

CAM 3  t = -90° d= 56°

kąt obrotu D/W:

y = 3.7°

56°

56°

CAM 3

CAM 0

kierunek HOME (t = 0, d= 0)

E

W

x

x

y

y

oś D/W

oś D/W

N

56°

56°

CAM 1

CAM 2

nowy monta tryb wide 4 kamery b
NOWY montaż (tryb WIDE, 4 kamery) (B)

Lokalny

południk (t = 0)

t > 0

d> 0

Równik

niebieski

(d = 0)

UWAGA: Sytuacja przedstawiona na rysunku odnosi się do kamer CCD z założonymi obiektywami.

Półkula południowa (SPdA, l = -23° N)

nowy monta tryb wide 4 kamery b1
NOWY montaż (tryb WIDE, 4 kamery) (B)

Półkula południowa (SPdA, l = -23° N)

nowy monta tryb wide 4 kamery b2
NOWY montaż (tryb WIDE, 4 kamery) (B)

Półkula południowa (SPdA, l = -23° N)

nowy monta tryb wide 4 kamery b3
NOWY montaż (tryb WIDE, 4 kamery) (B)

Półkula południowa (SPdA, l = -23° N)

nowy monta tryb wide 4 kamery b4
NOWY montaż (tryb WIDE, 4 kamery) (B)

Półkula południowa (SPdA, l = -23° N)

nowy monta 2 z 4 kamer b
NOWY montaż (2 z 4 kamer) (B)
  • CCD + obiektyw:(zainstalowane tylko kamery 0 i 1)
    • X=4008 × Y=2672 pikseli
    • 6.3 arcsec / piksel
  • Zakres ruchu osi HA, DEC: (z wyłączeniem stref hamowania)
    • HARAW : [-150°, 150°] ⇒ zakres użyteczny 300°(zależy od testów silnika)
    • DECRAW: [-45°, 105°] ⇒ zakres użyteczny 150°
  • Kierunek i zakres ruchu osi D/W:
    • HADW = ±90°
    • DECDW = ±56°
    • yDW : [0, 3.7°]
nowy monta tryb wide 2 kamery b
NOWY montaż (tryb WIDE, 2 kamery) (B)

Lokalny

południk (t = 0)

t > 0

d> 0

Równik

niebieski

(d = 0)

UWAGA: Sytuacja przedstawiona na rysunku odnosi się do kamer CCD z założonymi obiektywami.

Półkula południowa (SPdA, l = -23° N)

nowy monta tryb wide 2 kamery b1
NOWY montaż (tryb WIDE, 2 kamery) (B)

Półkula południowa (SPdA, l = -23° N)

nowy monta tryb wide 2 kamery b2
NOWY montaż (tryb WIDE, 2 kamery) (B)

Półkula południowa (SPdA, l = -23° N)

nowy monta tryb wide 2 kamery b3
NOWY montaż (tryb WIDE, 2 kamery) (B)

Półkula południowa (SPdA, l = -23° N)

nowy monta tryb wide 2 kamery b4
NOWY montaż (tryb WIDE, 2 kamery) (B)

Półkula południowa (SPdA, l = -23° N)
