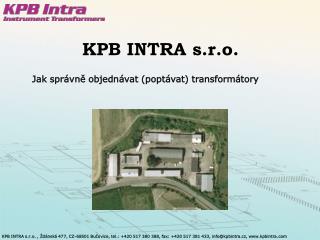

slide1

KPB INTRA s.r.o.

Jak správně objednávat (poptávat) transformátory

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide2

Jak správně objednávat (poptávat) transformátor

  • Zvolení typu transformátoru

Měřící transformátor napětí nebo proudu

Prostředí vnitřní nebo venkovní

VTS 12

CTS 12

CTS 25

CTSO 38

Provedení transformátorů - proudu

Provedení transformátorů - napětí

VTD 25

Dvoupólově

izolovaný

CTS 25

Podpěrné provedení

CTB 25

Průchodkové provedení

CTB 25

Průvlekové provedení

VTS 12

Jednopólově

izolovaný

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide3

Jak správně objednávat (poptávat) transformátor

Provedení transformátorů - proudu

  • CTS 25
  • Podpěrné provedení
  • CTB 25
  • Průchodkové provedení
  • CTB 25
  • Průvlekové provedení

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide4

Jak správně objednávat (poptávat) transformátor

Provedení transformátorů - napětí

  • VTS 25
  • Podpěrné provedení
  • Jednopólové měření fáze – zem
  • Např. 22000/√3//100/√3/100/3 V
  • VTD 25
  • Podpěrné provedení
  • Dvoupólové měření mezi fázemi
  • Např. 22000//100 V

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide5

Jak správně objednávat (poptávat) transformátor

  • VTS 25
  • Podpěrné provedení napěťového
    • Jednopólového transformátoru
      • s pojistkou
  • VTD 25
  • Podpěrné provedení napěťového
    • Dvoupólového transformátoru
      • s pojistkou

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide6

Jak správně objednávat (poptávat) transformátor

Funkce a typy pojistek

  • Pojistka slouží k ochraně okolního zařízení při destrukci transformátoru
  • Ke každému typu transformátoru odpovídá příslušný typ pojistky

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide7

Jak správně objednávat (poptávat) transformátor

  • Technické parametry měřících transformátorů

Měřící transformátor proudu

2.a.1 Izolační hladiny

  • Izolační napětí/Zkušební napětí/Zkušební napětí rázové
  • např. 25/50/125 kV
  • 36/70/170 kV  dle IEC 60044-1
    • 38.5/80/180 kV dle ČSN
    • 40.5/95/200 kV dle GOST

Jmenovitá frekvence 50 (60Hz)

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide8

Jak správně objednávat (poptávat) transformátor

2.a.2 Jmenovitý převod a počet sekundárních vinutí

  • např. 100//5 A nebo 250//1/1 A
  • Pokud se požaduje přepínatelné provedení uvedeme v převodu primární proud
  • ve tvaru např. 100-200//5 A (jedna odbočka) nebo 50-100-200//5 A (dvě odbočky)
  • Jmenovitý převod se skládá z jmenovitého
    • primárního proudu
    • sekundárního proudu
  • Pozn:
  • Při psaní je velice vhodné primární proud od sekundárního oddělit dvojitým lomítkem //
  • z důvodu větší přehlednosti.

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide9

Jak správně objednávat (poptávat) transformátor

2.a.2.a Primární proud

Výběr z řady dle normy

10,12.5,15,20,25,30,40,50,60,75A

Atypický proud je třeba konzultovat s konstruktérem např. 65 A nebo 630 nebo 515 A

2.a.2.b Sekundární proud

Dle normy je možno pouze  5 A nebo 1 A ( popř. 2 A)

Jiné hodnoty např. 2,5 A je nutno konzultovat s konstruktérem

(přesnost nemusí být vždy  zaručena ,protože nevlastníme potřebné měřící zařízení)

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide10

Jak správně objednávat (poptávat) transformátor

Počet sekundárních vinutí

- je dán hodnotami za dvojitým lomítkem  u převodu

Příklady

400//5 A jedno sekundární vinutí  5A

150//5/1 A dvě sekundární vinutí, první vinutí - 5 A ,druhé vinutí  1 A

700//1/1/1 A tři sekundární vinutí (všechna  1A)

150-300//5//5 A dvě sekundární vinutí (oba 5A) s jednou odbočkou

na sekundárním vinutí

Počet vinutí může být 1 , 2 , 3 nebo vyjímečně 4

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide11

Jak správně objednávat (poptávat) transformátor

Základní schémata vinutí měřícího transformátoru proudu

Jednojádrové provedení

Tříjádrové provedení

Dvoujádrové provedení

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide12

Jak správně objednávat (poptávat) transformátor

Základní schémata vinutí měřícího transformátoru proudu

Jednojádrové provedení

s jednou odbočkou

Tříjádrové provedení

s jednou odbočkou na

každém jádře

Dvoujádrové provedení

s jednou odbočkou na

každém jádře

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide13

Jak správně objednávat (poptávat) transformátor

Pro jednotlivá vinutí je třeba uvést následující parametry:

  • jmenovitá zátěž (břemeno) ve VA
  • např.10 VA
  • II.a) třída přesnosti u měřících vinutí
      • 0.2 (0.2S)
      • 0.5 (0.5S)
  • II.b) třída přesnosti u jistících vinutí 5P nebo 10P
      • 5P odpovídá chybě 1% při průchodu jmenovitého proudu
      • 10P odpovídá chybě 3% při průchodu jmenovitého proudu

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide14

Jak správně objednávat (poptávat) transformátor

III.a) nadproudové číslo u měřících vinutí – instrument factor security FS

značí se FS , např. FS5 nebo FS10

vyjadřuje poměr výsledného budícího proudu k jmenovitému proudu

při kterém se magnetický obvod transformátoru přesytí

tento parametr je důležitý při ochraně měřících přístrojů na sekundární

straně transformátoru

skutečné nadproudové číslo u měřících je vždy menší než je uvedeno na štítku

např . pro FS5 je to max 4.999

při průchodu primárního proudu větším než pětinásobek primárního proudu

se při převodu na 5A objeví na sekundáru proud menší než 25A

(pětinásobek 5A)

resp. u převodu na 1 A se objeví na sekundáru proud menší než 5A

(pětinásobek 1A)

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide15

Jak správně objednávat (poptávat) transformátor

příklad

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide16

Jak správně objednávat (poptávat) transformátor

III.b) nadproudové číslo u jistících vinutí

  • nadproudový činitel (accuracy limit factor):
  • poměr jmenovitého primárního nadproudu při dané přesnosti a jmenovitého
  • primárního proudu
  • následuje vždy za třídou přesnosti
  • např. 5P10 nebo 10P20 (nadproudové číslo je 10 nebo 20)
  • skutečné nadproudové číslo jistících vinutí je vždy větší než uvedené
  • u vinutí transformátoru musí být zaručeno, že při průchodu nadproudu
  • ve výši násobku nadproudového čísla nebude chyba měření větší než 10%
  • je důležité při správné funkci ochran
  • při špatném nastavení ochrany (větší nadproudové číslo než je uvedeno na štítku trafa)
  • hrozí selhání ochrany (transformátor se přesytí dříve než stačí vybavit ochrana)

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide17

Jak správně objednávat (poptávat) transformátor

příklad:

transformátor 50//5 A

třída přesnosti v kombinaci s nadproudovým číslem 5P10

Při průchodu proudu 500 A bude měřit transformátor s chybou max 5%

tj. měřený proud bude minimálně 475 A

Nadproudovým číslem 10

je zaručena správná funkce

jistícího vinutí do

desetinásobku jmenovitého

proudu. Nesmí však být

překročena jmenovitá zátěž

ve VA ,protože by to mohlo

ovlivnit nadproudové číslo.

  • např. je-li uvedená zátěž 10 VA a nadproudové číslo 10 ,tak při zatížení vinutí břemenem o výkonu 15 VA
  • se sníží nadproudové číslo na 7
  • zátěž (břemeno) může být zvýšena příliš dlouhým přívodním vedením mezi ochranou a svorkovnicí
  • (řadově desítky metrů) nebo příliš malým průřezem vodičů,proto je nutné při dimenzování jmenovité zátěže jisticího vinutí s touto skutečnosti počítat.

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide18

Jak správně objednávat (poptávat) transformátor

2.3 Zkratové proudy

2.3.a) jmenovitý krátkodobý tepelný proud

Ith - rated short-time thermal current: efektivní hodnota primárního proudu, který transformátor vydrží po dobu 1 sekundy při zkratovaném sekundárním vinutí aniž by došlo k poškození transformátoru.

Lze dohodnout i jiné časy než 1 sekunda, jako 0.5 s, 2 s, 3s .

2.3.b) jmenovitý dynamický proud

Idyn- rated dynamic current: vrcholová hodnota primárního proudu, kterou transformátor vydrží bez elektrického nebo mechanického poškození elektrodynamickými silami při zkratovaném sekundárním vinutí

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide19

Jak správně objednávat (poptávat) transformátor

  • jmenovitý dynamický proud (1s) odpovídá 2,5 násobku krátkodobého tepelného proudu

Ith doba trvání zkratu 1s. Zkratové poměry v sítí určí odborný projektant.

  • pokud je uvedená jiná doba trvání zkratu než jedna sekunda je tuto skutečnost třeba

uvést v poptávce resp. objednávce!

Idyn = 2.5 xIth

  • Do poptávky se zapisují tyto zkratové proudy takto Ith/Idyn kA ,

hodnota se udává v kA např. 16/40 kA.

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide20

Jak správně objednávat (poptávat) transformátor

Údaje, které má obsahovat poptávka (shrnutí)

  • Typ proudového transformátoru
  • Převod
  • Izolační hladiny
  • Jmenovitá frekvence
  • Parametry jednotlivých vinutí – zátěž/třída přesnosti/nadproudové číslo
  • Zkratové proudy Ith/Idyn
  • Úřední ověření (cejch) – pokud je požadováno
  • Nestandardní úpravy

např. tropické provedení, PR nástavby, jiné základové desky atd.

  • Tyto údaje je nutné určit pro každé vinutí zvlášť, protože
  • specifikace musí být jednoznačná a úplná, aby bylo možné nabídnout přesně
  • požadovaný typ přístrojového transformátoru

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide21

Jak správně objednávat (poptávat) transformátor

příklad špatně zadané poptávky

Často se stává, že zákazník uvede přístroj s následujícími parametry

CTS 25 100//5/5

15 VA 0.5 FS5

Z převodu je patrné, že se jedná o dvouvinuťový transformátor proudu,ale parametry druhého vinutí

nejsou uvedeny a my se můžeme pouze domnívat , že druhé vinutí je stejné jak to první.

Pokud by se jednalo o stejná vinutí je vhodnější z hlediska jednoznačnosti specifikace uvádět u dvou

stejných měřících vinutí toto:

CTS 25 100//5/5

15 VA 0.5 FS5

15 VA 0.5 FS5

Prosíme zákazníky, aby vždy uváděli úplné údaje, abychom předešli případnému nedoruzumění !

příklad správně zadané poptávky

CTS 25 300//5/5/5 A

25/50/125 kV

50 Hz

25/63 kA

15 VA 0.2 FS5

10 VA 0.5 FS10

15 VA 5P10

úřední ověření pro první vinutí

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide22

Jak správně objednávat (poptávat) transformátor

  • Technické parametry měřících transformátorů

Měřící transformátor napětí

2.b.1 Izolační hladiny

  • Izolační napětí/Zkušební napětí/Zkušební napětí rázové
  • např. 25/50/125 kV
  • 36/70/170 kV  dle IEC 60044-1
    • 38.5/80/180 kV dle ČSN
    • 40.5/95/200 kV dle GOST

Jmenovitá frekvence 50 (60Hz)

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide23

Jak správně objednávat (poptávat) transformátor

2.b.2 Jmenovitý převod a počet sekundárních vinutí

  • např. VTS 25 - 10000/√3//100/√3/100/3 V nebo VTD 25 - 22000//100 V
  • místo √3 je možno psát V3 (VTS 25 22000/V3//100/V3
  • Pozn:
  • Při psaní je velice vhodné primární proud od sekundárního oddělit dvojitým lomítkem //
  • z důvodu větší přehlednosti.

2.b.2.a Normalizované hladiny primárních napětí

Standardní napěťové hladiny v ČR

jednopólové provedení: 11000/√3 V, 22000/√3 V, 35000/√3 V

dvoupólové provedení: 11000 V, 22000 V, 35000 V

2.b.2.b Normalizované hladiny sekundárních napětí (oblast měření)

Standartní napěťové hladiny v ČR

jednopólové provedení – měřící a jistící vinutí: 100/√3 V, 110/√3 V

dvoupólové provedení – pomocné vinutí: 100/3 V, 110/3 V

Pozn: V případě ,že se používá dvoupolový transformátor jako zdroj malého výkonu nízkého napětí

je možné zvolit i jiné sekundární napětí např. 220 V, 231 V, 380 V, 400 V, 500 V atd.

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide24

Jak správně objednávat (poptávat) transformátor

Počet sekundárních vinutí

- je dán hodnotami za dvojitým lomítkem  u převodu

Příklady

22000/√3//100/√3 V jedno sekundární vinutí 100/√3 V

11000/√3//100/√3/100/3 V dvě sekundární vinutí

-první vinutí měřící 100/√3 V

-druhé vinutí pomocné 100/3 V

35000/√3//100/√3/100/√3/100/3 V tři sekundární vinutí

-první vinutí měřící 100/√3 V

-druhé vinutí měřící 100/√3 V

-třetí vinutí pomocné 100/3 V

Počet vinutí může být 1 , 2 , 3 nebo vyjímečně 4

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide25

Jak správně objednávat (poptávat) transformátor

Parametry pro jednotlivá vinutí

Každé vinutí by mělo obsahovat tyto údaje :

  • velikost zátěž ve VA
  • třídu přesnosti 0.2, 0.5, 1, 3P, 6P

třídy přesnosti pro měřící vinutí jsou: 0.2,0.5,1

třídy přesnosti pro jistící transformátory: 3P a 6P

třída přesnosti pro pomocné vinutí : 6P

Pokud měřící transformátor obsahuje více měřících vinutí,

je nutné počítat s tím, že tato se navzájem ovlivňují,

proto součet jejich výkonu může dosahovat maximálně

výkonu pro transformátor s jedním vinutím

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide26

Jak zvětšit měřící rozsah měřícího transformátoru proudu ve třídě 0.5 ?

Řešení:

1. přepínatelné provedení

Např. CTS 25 50-100//5 A

-řešení pomocí odbočky na sekundárním vinutí

-dva měřící rozsahy

-nutnost přepínání při změně primárního proudu

-velice malý rozsah měření ve třídě přesnosti od 50%-do 60% a 100-120% ze 100 A

poz

- transformátor měří pouze od 5% IN

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide27
2. provedení se třídou 0.5S

Např. CTS 25 100//5 A 0.5S

Co je to třída přesnosti S ?

  • třída přesnosti 0.5 zaručuje přesnost měření ve třídě 0.5 od 100% do 120% IN. V rozsahu od 20% až 100% IN měří transformátor s chybou až 0.75%

- třída přesnosti 0.5S zaručuje přesnost měření ve třídě 0.5 již od 20% do 120% IN.

měřící rozsah ve třídě přesnosti 0.5 se 3,33 krát zvětší (je dokonce větší než transformátor se dvěmi odbočkami např. CTS 25 25-50-100//5 A)

- přepínání při změně primárního proudu není nutné

- nevyžaduje žádné zásahy odborného technika

-transformátor měří již od 1% IN

slide28

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide29

Jak správně objednávat (poptávat) transformátor

Příklad

Výkon transformátoru VTS 25 s jedním měřícím sekundárním vinutím může

dosahovat v třídě přesnosti 0.2 výkonu 30 VA

  • tentýž transformátor VTS 25 s dvěmi měřicími vinutími dosahuje výkonu pouze max
  • 1.vinutí 15 VA v třídě 0.2
  • 2.vinutí 10 VA v třídě 0.2
  • tentýž transformátor VTS 25 s třemi měřicími vinutími dosahuje výkonu pouze max
  • 1. vinutí 5 VA ve třídě 0.2
  • 2. vinutí 5 VA ve třídě 0.2
  • 3. vinutí 5 VA ve třídě 0.2

Pozn: Z prostorových důvodu se zpravidla nepodaří dosáhnout, aby součet výkonu jednotlivých

vinutí dosáhl max. limitu pro danou třídu přesnosti např.

15 VA + 10 VA < 30 VA

Prosíme zákazníky, aby zvážili zda-li je nutné požadovat

vysoké výkony např. 50VA ve třídě 0.2 nebo 30 VA a 30VA ve třídě 0.2

pro dvouvinuťový měřící transformátor napětí.

Tyto požadavky zvyšují nároky na konstrukci přístroje a transformátor

je méně odolný vůči jevu zvaný ferorezonance.

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide30

Jak správně objednávat (poptávat) transformátor

Údaje, které má obsahovat poptávka (shrnutí)

správně specifikovaná poptávka:

VTS 25 22000/V3//100/V3/100/3 V

25/50/125 kV

50 Hz

30 VA 0.5

50 VA 6P

úřední ověření nepožadováno

  • Typ napěťového transformátoru
  • Převod
  • Izolační hladiny
  • Jmenovitá frekvence
  • Parametry jednotlivých vinutí – zátěž/třída přesnosti
  • Úřední ověření (cejch) – pokud je požadováno
  • Nestandardní úpravy

např. tropické provedení ,jiné základové desky atd.

  • Tyto údaje je nutné určit pro každé vinutí zvlášť, protože
  • specifikace musí být jednoznačná a úplná, aby bylo možné nabídnout přesně
  • požadovaný typ přístrojového transformátoru

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide31

Jak správně objednávat (poptávat) transformátor

Ferorezonance

V elektrických sítích vzniká často jev zvaný „ferorezonance“.

příčiny vzniku:

  • přítomnost kapacit (kabelové přívody,kondenzátorové baterie atd.)
  • vliv indukčnosti tlumivek a vlastní indukčnosti transformátoru
  • vznik přesycení a rázů při přechodových jevech
  • rozkmitání el. energie mezi kapacitami a indukčností přístroje

následky:

  • narušení izolace měřících transformátoru napětí
  • postupná destrukce přístroje
  • v některých případech dokonce i náhlá exploze přístroje

Pozn: V budoucnu se bude vlivem výměny stávajících analogových voltmetrů za voltmetry

elektronické tento jev stále více vyskytovat, protože elektronické voltmetrymají menší zátěž

a v důsledku toho i menší tlumící účinky, a proto jsou stávající transformátory méně odolné

vůči tomuto jevu.

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide32

Jak správně objednávat (poptávat) transformátor

Možné řešení problému zvaný ferorezonance

  • zvětšení odporu primárního vinutí
  • nepraktické ,protože zvyšuje velikost přístroje
  • podstatně zvyšuje náklady na výrobu
  • zvyšuje cenu výrobku
  • podsycení mag. obvodu 0.4T
  • chrání transformátor proti přesycení
  • v některých případech např.železnice je nutné
  • zvyšuje velikost přístroje a náklady na výrobek
  • podstatně omezuje některé stávající parametry přístroje např. výkon
  • použití rezistoru v zapojení do otevřeného trojúhelníka pomocných vinutí MTN
  • (68 Ohm/ 200W (TR305 výrobce Tesla Blatná)
  • tlumí účinky ferorezonancí
  • nízké náklady vzhledem k pořizovací hodnotě přístroje

Pozn: v případě, kdyby

zapojení odporu svým

odběrem zapříčinilo

nevybavení paralelní

ochrany či signalizačního

relé je možno pro snížení

odběru zapojit dva odpory

do série.

schéma zapojení

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide33

Jak správně objednávat (poptávat) transformátor

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com

slide34

Jak správně objednávat (poptávat) transformátor

Děkujeme Vám za pozornost. Vaše případné dotazy rádi zodpoví:

  • Ing. Robert Knápek - jednatel: +420 603 481 128

knapek@kpbintra.cz

  • Ing. Petr Novák – vedoucí obchodního oddělení: +420 604 237 033

novak@kpbintra.cz

  • Ing. Josef Stejskal – vedoucí technického oddělení: +420 603 862 464

stejskal@kpbintra.cz

www.kpbintra.com

KPB INTRA s.r.o. , Ždánská 477, CZ-68501 Bučovice, tel.: +420 517 380 388, fax: +420 517 381 433, info@kpbintra.cz, www.kpbintra.com
