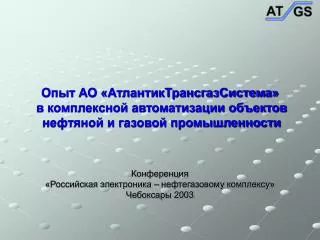

1. Опыт АО «АтлантикТрансгазСистема» в комплексной автоматизации объектов нефтяной и газовой промышленностиКонференция«Российская электроника – нефтегазовому комплексу»Чебоксары 2003

2. Акционерное общество«АтлантикТрансгазСистема»мировой уровень автоматизации непрерывных технологических процессовПроектирование ПоставкаИнжинирингМонтаж ПусконаладкаОбучение Сервисна рынке автоматизации с 1992 года...

3. «АтлантикТрансгазСистема» Акционерное общество “АтлантикТрансгазСистема” основано в 1992 году, расположено в Москве и имеет представительство в Нижнем Новгороде. Сфера деятельности -комплексная автоматизация предприятий нефтянойи газовойпромышленности, сетей тепло-, водо-, и газоснабжения, энергораспределительных и других производств с непрерывным технологическим циклом.

4. «АтлантикТрансгазСистема» В АТГС работает 65 человек, которые выполняют полный комплекс работ по созданию систем управления, включая : • «ПИР» (проектирование, привязка) • Разработка и настройка прикладного программного обеспечения • Разработка и производство контролируемых пунктов (КП) телемеханики и шкафов автоматики • Комплектная поставку АСУТП • Монтаж (шеф-монтаж), пусконаладку и сдачу систем «под ключ» • Обучение персонала • Гарантийное и послегарантийное обслуживание

5. «АтлантикТрансгазСистема» Пермтрансгаз, Лентрансгаз, Волгоградтрансгаз, Волготрансгаз, Томсктрансгаз, Уралтрансгаз, Севергазпром, Уренгойгазпром, Ямбурггаздобыча, Сургутгазпром, Межрегионгаз; Сибнефтегаз; Самаратранснефть;Петербургтранснефтепродукт; Росрезерв, Тепловые сети городов РФ. Основные заказчики

6. «АтлантикТрансгазСистема» Основные программно-технические средства • Система телемеханики СТН-3000 • Программно-техническая система диспетчерских пунктов СПУРТ • Приложения АСУПХД • Программная система расчета и анализа режимов работы тепловых сетей ГРАСТ Все системы – разработки АТГС

7. АтлантикТрансгазСистема Система Телемеханики СТН-3000

8. «АтлантикТрансгазСистема» Система телемеханики СТН-3000 Эффективное и надежное решение для построения автоматизированных систем управления технологическими объектами предприятий нефтяной и газовой промышленности и других производств с непрерывным технологическим циклом

9. «АтлантикТрансгазСистема» Отличительные особенности СТН-3000 Автоматизация удаленных объектов, надежная связь по различным каналам, встроенная система связи Полный комплект оборудования АСУТП Тяжелые климатические условия (-40 ºС..+70 ºС) Открытость и модульность Низкое энергопотребление Минимизация затрат на эксплуатацию Наработка на отказ свыше 60 000 часов

10. «АтлантикТрансгазСистема» Пример построения многоуровневой АСУТП на базе СТН-3000

11. «АтлантикТрансгазСистема» Шкаф КП телемеханикиСТН-3000 В составе: • Шкаф • Контроллер • Радиомодем • ИБП до 72 ч • Промышленный клеммник • Управление кранами 110В • Проектирование и сборка в РФ «Сделано в России»

12. «АтлантикТрансгазСистема» Шкаф КП ГРС СТН-3000 • Шкаф КП ГРС • Контроллер • Радиомодем • ИБП до 72 ч • Панель оператора «Сделано в России»

13. «АтлантикТрансгазСистема» Стойка САУ насосной на базе СТН-3000 В составе: • Стойка 19” • Контроллеры и расширители • Отдельная стойка для промышленных клеммников • Источник бесперебойного питания «Сделано в России»

14. «АтлантикТрансгазСистема» Программное обеспечение СТН-3000 • Многозадачная операционная система реального времени • Все события/сообщения снабжены метками времени • Простой язык программирования, • Более 90 стандартных функций/алгоритмов • Алгоритмы любой сложности • Полный набор сервисных программ для удаленной настройки и диагностики системы

15. «АтлантикТрансгазСистема» Сертификаты СТН-3000 имеет разрешение на применение Госгортехнадзора России и метрологические сертификаты Госстандарта России. АТГС имеет сертификат на систему менеджмента качества по Российскому стандарту ГОСТ Р ИСО 9001-2001 и стандарту ISO 9001:2000 международной ассоциации IQNet

16. АтлантикТрансгазСистема Программно-Техническая Платформа Диспетчерских Пунктов СПУРТ

17. «АтлантикТрансгазСистема» Система СПУРТ - Программно-техническая платформа диспетчерских пунктов АСУТП Отличительные особенности: • Высокая надежность • Использование любого низового оборудования Заказчика • Разработка приложений • Интеграция в АСУПХД Заказчика • Многоуровневые системы ОДУ • Высокая масштабируемость

18. «АтлантикТрансгазСистема» Возможности ПТК СПУРТ Расчетные задачи • Взаимодействие с внешними расчетными задачами и моделями • Поиск утечек • Моделирование, расчет режимов.. • Программирование «встроенных» процедур Паспортизация оборудования • Справочные данные по оборудованию • Объектно-ориентированная модель данных СПУРТ • Использование реляционной СУБД

19. «АтлантикТрансгазСистема» Возможности ПТК СПУРТ Картографическая информация • Средствами СПУРТ (растровая графика) • Дополнительные ГИС-пакеты (цифровая графика) • Различный масштаб и содержание карт • Отображение на картах данных реального времени Мультимедийная обработка: • Фотографии, видео • Средствами СПУРТ илидополнительное ПО • Использование наряду с данными реального времени

20. Проекты на базе СПУРТ ПермТрансгаз УренгойГазпром Многоуровневая ИАСУ • Уровни ЦДП и ДП ЛПУМГ (9) • Стык с различными системами на уровне ЛПУМГ (СТН-3000, А86, РЕР, Fanuc, ABB, МСКУ) • Поэтапное развитие, замена МИТРА-225 и МИТРА-525 • Стыки с ORACLE и ЛВС АСУТП межпромыслового коллектора • Контроля трубопроводов межпромыслового коллектора – до 43 КП телемеханики • Функции паспортизации кранов • Географические карты местности

21. Проекты на базе СПУРТ ЛенТрансгаз ПетербургТНП Комплексная автоматизация транспорта нефтепродуктов • Контроль линейной части • АСУ насосных • 3 Пункта управления • Расчетные задачи • Поиск утечек нефтепродукта • Определение границ нефтепродуктов АСУТП газопроводом и ГРС • Контроль МГ на участке Волховского и Пикалевоского ЛПУ • Автоматизация ГРС, контроль расходов • Ремонт СЛТМ (Магистраль-1 на СТН-3000) без останова МГ • Стык с цеховой САУ МСКУ

22. Проекты на базе СПУРТ ПриволжскНефтепровод (Транснефть) Территориальный диспетчерский пункт • Три нефтепровода (ЛЧ, насосные) • 4 удаленных клиента в РДП • Резервированные сервера • Связь с СЛТМ Заказчика • Дальнейшее развитие – узлы учета нефти и резервуарные парки

23. Проекты на базе СПУРТ ВолгоградТрансгаз ТомскТрансгаз Интегрированная ИАСУ • Уровни ЦДП и ДП ЛПУМГ • Различные типы телемеханики • ММГ • Serck-Controls • Магистраль • Компас • МСКУ …… • Поэтапное развитие с 2000 года ЦДП и стартовый ДП ЛПУ • «Пилотный» проект, 2000, 2002 гг. • Работа с СЛТМ СТН-3000 • Автоматизация ЛЧ и ГРС • Стык с информационной системой MS-SQL

24. АтлантикТрансгазСистема Система Планирования и Учета Поставок Энергоносителей и Расчетов с Потребителями

25. «АтлантикТрансгазСистема» Структура системы

26. «АтлантикТрансгазСистема» Учет и планирование поставок: внедрения СИСТЕМААВТОМАТИЗАЦИИ ПРОЦЕССА УПРАВЛЕНИЯ ПОСТАВКАМИ ЭНЕРГОНОСИТЕЛЕЙ ПОТРЕБИТЕЛЯМ Система Диспетчерского Управления ООО “Межрегионгаз” (г. Москва) Автоматизированная Система Оперативного Диспетчерского Управления. ООО Пермтрансгаз (г.Чайковский) Расчеты с потребителями. ООО Пермтрансгаз (г.Чайковский)

27. АтлантикТрансгазСистема Опыт внедрения АСУТП на базе СТН-3000 и ПТК СПУРТ

28. «АтлантикТрансгазСистема» АСУТП Предприятия «Пермтрансгаз»

29. «АтлантикТрансгазСистема» «Пермтрансгаз»: Обзорная схема Ужгородского коридора (экран СПУРТ)

30. «АтлантикТрансгазСистема» Схема контроля линейной части ЛПУМГ

31. «АтлантикТрансгазСистема» Контроль цеха и основных ТИ/ТС ГПА

32. «АтлантикТрансгазСистема» «Пермтрансгаз»: АСУТП Очерского ЛПУ

33. «АтлантикТрансгазСистема» «Лентрансгаз»: АСУТП Волховского ЛПУ

34. «АтлантикТрансгазСистема» «Лентрансгаз»: АСУТП линейной части газопровода «Ямал-Европа»

35. «АтлантикТрансгазСистема» «Уренгойгазпром»: АСУТП Межпромыслового коллектора

36. «АтлантикТрансгазСистема» «Уренгойгазпром»: Общая схема МПК

37. «АтлантикТрансгазСистема» «Уренгойгазпром»: КП СЛТМ МПК

38. «АтлантикТрансгазСистема» АСУТП газового промысла «Заполярное»

39. «АтлантикТрансгазСистема» Система телемеханики кустов газовых скважин УКПГ-1С Заполярного ГНКМ • 23 куста, 128 скважин • Измеряемые параметры скважин: • давление • температура • расход • Передача данных с КП кустов по радиоканалу

40. «АтлантикТрансгазСистема» Система телемеханики кустов газовых скважин УКПГ-1С Заполярного ГНКМ Установка измерения дебита скважины

41. «АтлантикТрансгазСистема» Система телемеханики кустов газовых скважин УКПГ-1С Заполярного ГНКМ Блок-бокс КП куста газовых скважин

42. «АтлантикТрансгазСистема» Телемеханизация кустов неэлектрифицированных скважин Блок-бокс КП куста газовых скважин

43. «АтлантикТрансгазСистема» «Пермтрансгаз»: ИУС Карашурской станции подземного хранения газа ДП: СПУРТ, интегрированный с «Simatic» Линейная часть: 2КП СТН – 30 Газовые скважины: 30 КП СТН-3000 Карашурская станция подземного хранения газа (СПХГ) расчитана на активный объем 640 млн. м3, максимальное пластовое давление 15 Мпа, суточный отбор 7 млн. м3 (январь), суточная загрузка 4,7 млн. м3 (июнь). Информационно-управляющая система Карашурской СПХГ включает: • автоматизированную систему управления промысловой подготовкой газа и ГРП (АСУТП ППГ), реализованную на основе СТН-3000 (АТГС) и “Simatic” (Siemens); • АСУТП КС на основе “Simatic”; • системы линейной телемеханики скважин (СТН-3000); • АСУТП энергоснабжения (“Simatic”); • диспетчерские пункты ГКС, промысла и СПХГ на основе СПУРТ (АТГС). ИУС СПХГ обеспечивает полный набор функций: • автоматического сбора, обработки, архивирования и отображения информации; • автоматического регулирования и поддержания заданного режима • дистанционного управления основными и вспомогательными объектами СПХГ; • формирование учетно-отчетных документов • обмен информацией с ДП Можгинского ЛПУ и ЦДП “Пермтрансгаз”.

44. «АтлантикТрансгазСистема» «Пермтрансгаз»: ИУС Карашурской станции подземного хранения газа

45. «АтлантикТрансгазСистема» «Петербургтранснефтепродукт»: АСУТП магистрального нефтепродуктопровода

46. «АтлантикТрансгазСистема» Нефтепродуктопровод

47. «АтлантикТрансгазСистема» Расчеты границы нефтепродуктов

48. «АтлантикТрансгазСистема» Измерение расхода нефтепродуктов

49. «АтлантикТрансгазСистема» Поиск утечек нефтепродуктов

50. АтлантикТрансгазСистема ПРОЕКТЫ И ВНЕДРЕНИЯ Проектирование, поставка, монтаж, инжиниринг и пусконаладочные работы выполняются АТГС
