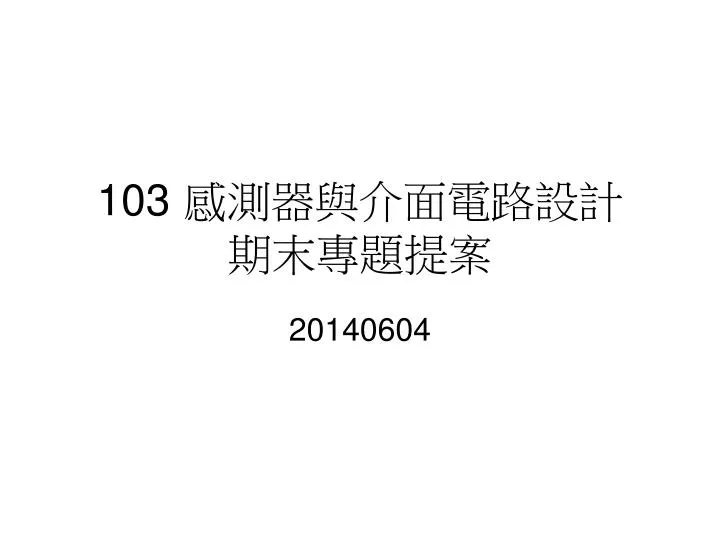

  1. 103 感測器與介面電路設計期末專題提案 20140604

  2. 題目列表 • 溫度控制器 : 劉啟賢 • 停車輔助器 : 周佑安 • 飲水機自動加熱器 : 劉軒吾 • 物體感應裝置 : 郭智銘 • 人體紅外線感測器 : 董俊德 • 硬幣分類 : 孫家翔 • 煙霧警報器 : 林昭輝 • 安全感測器 : 胡瑞軒 • 腳踏車後方危險感測 : 洪國晉 • 倒車預警: 謝毅鵬 • 心跳檢測器 : 張文齡

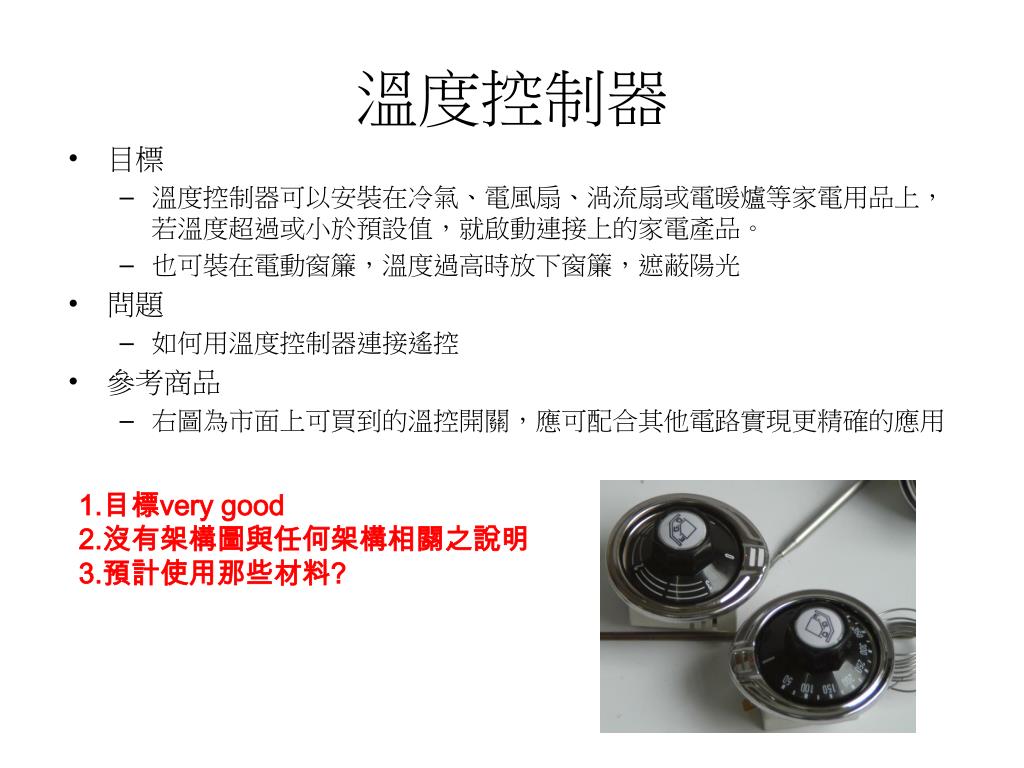

  3. 溫度控制器 • 目標 • 溫度控制器可以安裝在冷氣、電風扇、渦流扇或電暖爐等家電用品上，若溫度超過或小於預設值，就啟動連接上的家電產品。 • 也可裝在電動窗簾，溫度過高時放下窗簾，遮蔽陽光 • 問題 • 如何用溫度控制器連接遙控 • 參考商品 • 右圖為市面上可買到的溫控開關，應可配合其他電路實現更精確的應用 1.目標very good 2.沒有架構圖與任何架構相關之說明 3.預計使用那些材料?

  4. 停車輔助器 • 在汽車周圍裝上感測器，在停車時當感測器偵測汽車某一面與其他物體(車、壁、桶子..)過近時，LED或相關警訊會觸發，通知駕駛小心。 • 所需材料 • 距離感測器 • LEDS 1.目標 good 2.沒有架構圖與任何架構相關之說明 3.預計使用那些材料?

  5. 飲水機自動加熱器 • 目標: • 結合LM35 溫度感測器與加熱器，並以其他元件作為開關，控制何時該工作、何時該停止，也希望能設計出再沸騰開關，只要按下此開關便可使加熱器直接啟動，達到再次沸騰效果。 • 材料 • LM35、加熱器、開關、電阻、電容及其他ic元件。 • 工作時程 • 2~3週 1.目標、架構圖、材料與功能均於課程中已有詳細,資料資料蒐集易 2.未列出任何架構, 偷懶 3.需使用之”材料型號”交代不清

  6. 物體感應裝置 • 功能: 感應是否有人或物體經過掃描範圍 • 作法: • 透過感測元件如PIR RE200B 或 感光元件 • 物體經過時，接收到不同的光和紅外線，使其產生電壓變化。 • 再經過緩衝及功率放大，調整參考電壓之範圍 • 再輸出訊號給蜂鳴器，代表有感應到東西經過 • 可能擴充或加入其他應用。 • 預計利用3-4周完成。 1.應為”人體感應裝置” 2.目標、架構圖、材料與功能均於課程中已有詳細資料,資料蒐集易 3.但架構部分僅口頭帶過, 仍過於含糊, 無法定義會用到的模組與對應規格

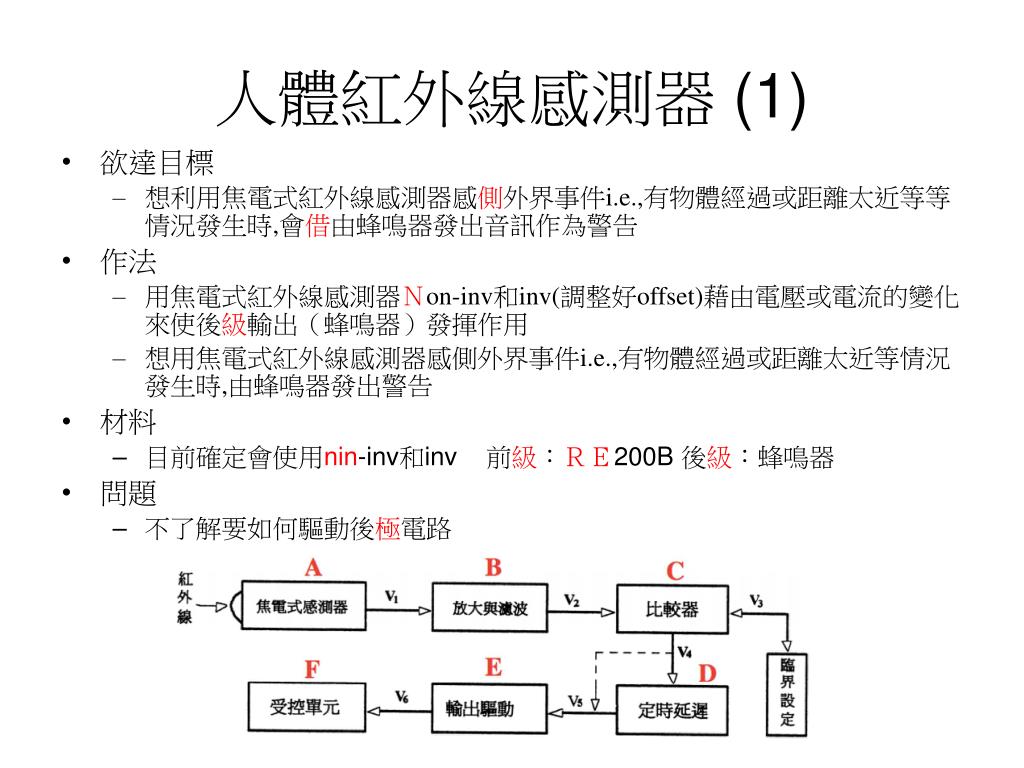

  7. 人體紅外線感測器 (1) • 欲達目標 • 想利用焦電式紅外線感測器感側外界事件i.e.,有物體經過或距離太近等等情況發生時,會借由蜂鳴器發出音訊作為警告 • 作法 • 用焦電式紅外線感測器Ｎon-inv和inv(調整好offset)藉由電壓或電流的變化來使後級輸出（蜂鳴器）發揮作用 • 想用焦電式紅外線感測器感側外界事件i.e.,有物體經過或距離太近等情況發生時,由蜂鳴器發出警告 • 材料 • 目前確定會使用nin-inv和inv 前級：ＲＥ200B 後級：蜂鳴器 • 問題 • 不了解要如何驅動後極電路

  8. 人體紅外線感測器 (2) 插畫很不錯 1.錯別字多 2.目標、架構圖、材料與功能均於課程中已有詳細資料,資料蒐集易 3.但架構部分, 仍過於含糊, 無法定義會用到的模組與對應規格

  9. 硬幣分類 • 流程圖 可以配合其他機械做一個類似存錢筒的硬幣分類 原創至上! Good! 目標ok 架構圖稍嫌模糊, 但可接受 需使用的材料模糊 “其他機械”為何?

  10. 煙霧警報器 (1) • 流程圖

  11. 煙霧警報器 (2) 1.目標明確, 但市售煙霧偵測器均屬特定氣體偵測器 除了煙霧遮光沒開燈的時候或是晚上也會沒光, 邏輯上有問題 2.架構圖亂碼? 3.所使用之元件?

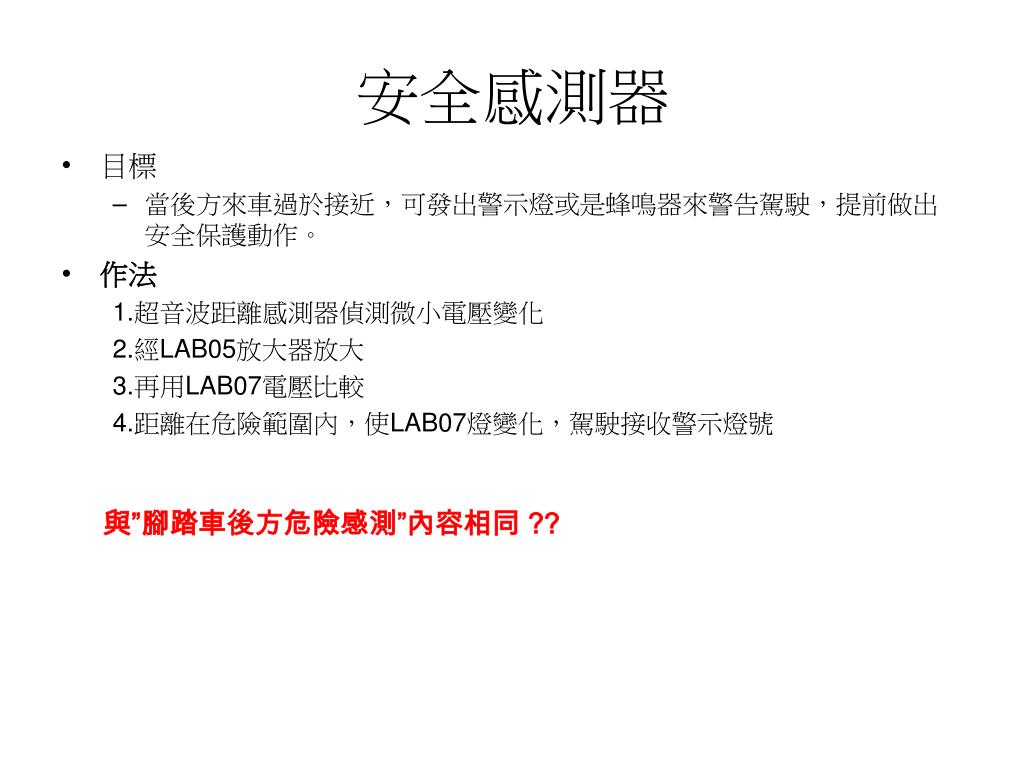

  12. 安全感測器 • 目標 • 當後方來車過於接近，可發出警示燈或是蜂鳴器來警告駕駛，提前做出安全保護動作。 • 作法 1.超音波距離感測器偵測微小電壓變化 2.經LAB05放大器放大 3.再用LAB07電壓比較 4.距離在危險範圍內，使LAB07燈變化，駕駛接收警示燈號 與”腳踏車後方危險感測”內容相同??

  13. 腳踏車後方危險感測 • 目標 • 當後方來車過於接近，可發出警示燈或是蜂鳴器來警告駕駛，提前做出安全保護動作。 • 作法 1.超音波距離感測器偵測微小電壓變化 2.經LAB05放大器放大 3.產生危險範圍之電壓, 再用LAB07電壓比較 4.距離在危險範圍內，使LAB07燈變化，駕駛接收警示燈號 與”安全感測器”內容相同??

  14. 倒車預警 • 目的 • 當有人或車輛進入超音波的感測範圍內時，就會發出警告聲。 材料: 1.HC-SR40 2.33pf電容*2 3.11.0592Mhz石英振盪器 4.AT89C51 5.100*11 6.2N222*3 7.七段顯示器*3 架構圖模糊但材料卻十分精確  請註明出處 本系統理論上可偵測2cm~500cm內的人或物

  15. 心跳檢測器 (1) 1.未註明出處 researcher.most.gov.tw/public/cysu/Data/922310371871.pdf • 光感測器，包含一個光源及一個光檢測器，光源產生波950nm的紅外線，心跳時血液會由心臟壓送至血管內，再由血管送回心臟，當手指輕放在光感測器上時，光發射到手指內的血管並經由骨頭反射回光檢測器，遮斷反射至光檢測器，即可將心跳轉換成電流脈波輸出。經由 OPA 轉成電壓信號後，將信號送進 OPA 主動帶通濾波器，濾除不需要的信號，之後再經過一個 OPA放大器將信號放大，最後將信號送至樞密特電路轉換成準位明確的脈波並由LED顯示心跳速率。檢測正確，約 5 秒鐘以後 LED會有閃爍，即心跳一下，LED 閃爍一下。 2. Copy + Paste, 一字未改

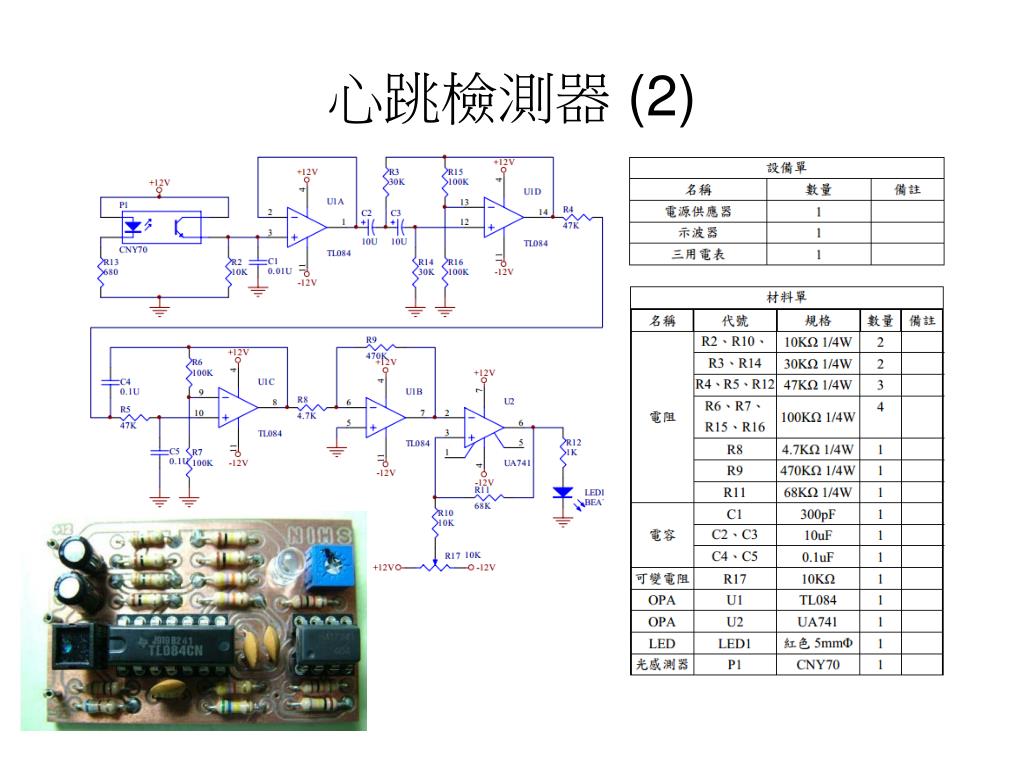

  16. 心跳檢測器 (2)
