Литература

Литература. Мэтью Мак-Дональд . Windows Presentation Foundation в . NET 3.5 с примерами на C# 2008 для профессионалов - Изд. Вильямс, 2008. Крис Андерсон . Основы Windows Presentation Foundation. – ДМК Пресс, СПб, 2008.

najila
Download Presentation

Литература

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

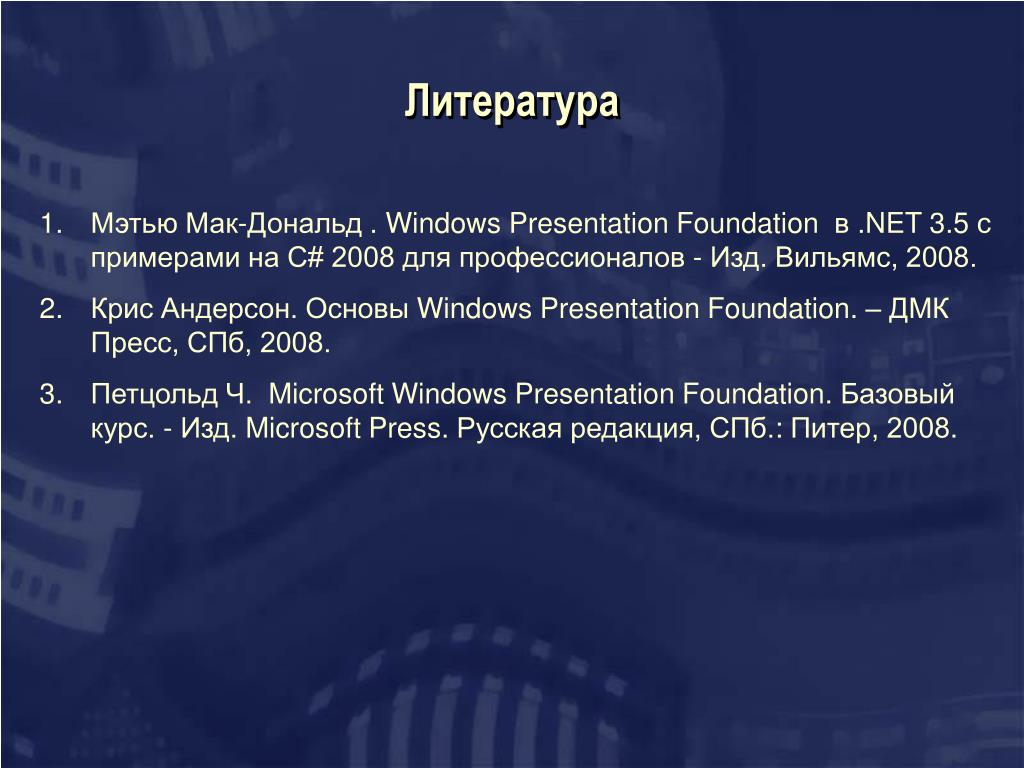

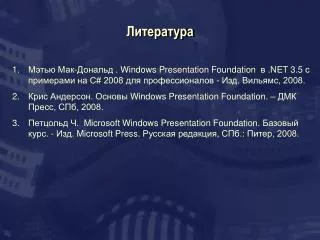

  1. Литература Мэтью Мак-Дональд . WindowsPresentationFoundationв .NET3.5 с примерами на C# 2008 для профессионалов -Изд. Вильямс, 2008. КрисАндерсон. Основы Windows Presentation Foundation. – ДМК Пресс, СПб, 2008. Петцольд Ч. Microsoft Windows Presentation Foundation. Базовый курс. -Изд. Microsoft Press. Русская редакция, СПб.: Питер, 2008.

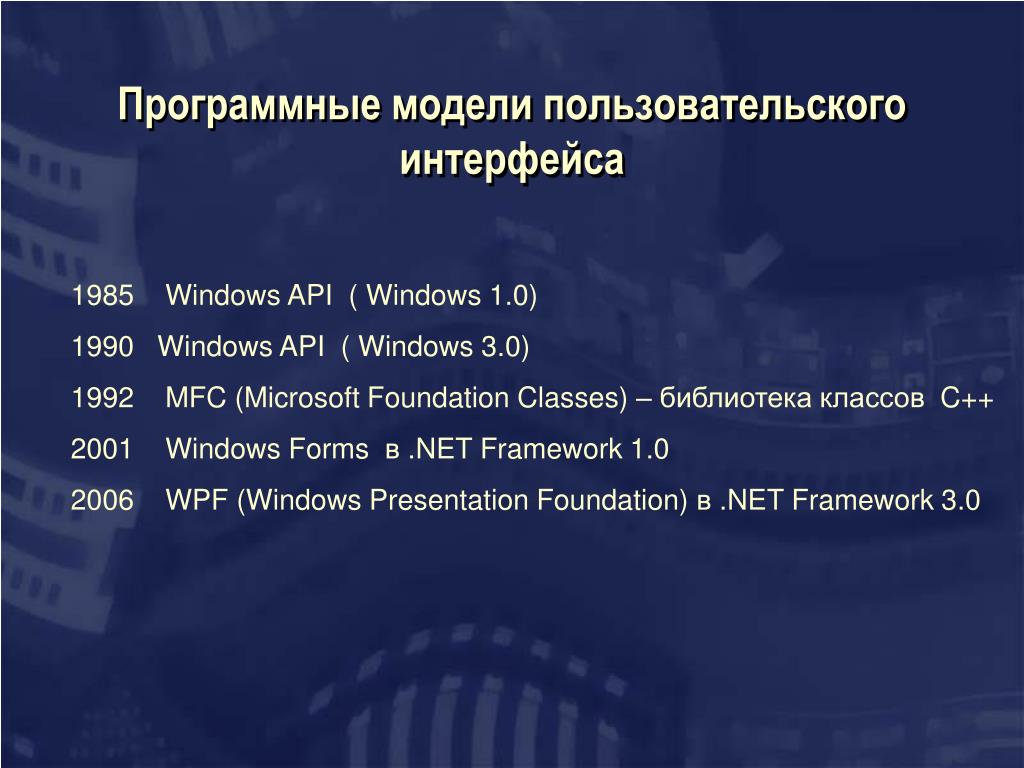

  2. Программные модели пользовательского интерфейса Windows API ( Windows 1.0) 1990 Windows API ( Windows 3.0) 1992 MFC (Microsoft Foundation Classes) – библиотека классов C++ 2001 Windows Forms в .NET Framework 1.0 2006 WPF (Windows Presentation Foundation) в .NET Framework 3.0

  3. Цели разработки Windows Presentation Foundation • Основная цель разработки WPF – создать новую унифицированную платформу, которая заменила бы всю инфраструктуру создания приложений на стороне клиента и использовала бы лучшее из Win32 и Web. • В начале 2000-хMicrosoft поддерживала четыре платформы для создания пользовательского интерфейса User32/GDI32, Ruby (формы Visual Basic), Trident (отображение web-страниц в приложениях)и Windows Forms, в основе которых лежали разные модели программирования. • Цели при проектировании WPF: • создать платформу для развитой презентации; • создать платформу, поддерживающую взаимодействие кода и декларативной модели программирования; • стереть границы между Windows и Web.

  4. WPF- Windows Presentation Foundation • Весь вывод происходит через DirectX – интерфейс аппаратно-ускоренной графики. Windows Presentation Foundation WindowsForms PresentationFramework PresentationCore milcore Common Language Runtime DirectX Windows 7 Windows Vista Windows XP Windows Server 2003

  5. Windows Forms и Win32 API • WindowsForms - управляемый API в .NET Framework 1.0, 2.0, 3.x для создания пользовательского интерфейса локальныхприложений. WindowsForms- это фактическиуправляемый слой над User32 и GDI+. • Классы WindowsFormsподдерживают все элементы пользовательского интерфейса Win32. • Некоторые классы описывают элементы управления, работающие только в .NET Framework. • Большая часть типов WindowsFormsопределена в пространстве имен System.Windows.Formsи во вложенных пространствах имен.

  6. Иерархия классов Windows Forms

  7. Классы Windows Presentation Foundation

  8. WPF и XAML • Одна из задач, которая была решена при проектировании и реализации WPF, -разделение работы между дизайнерами и программистами. • Решение состоит в разделении исходного кода WPF-приложения на две части: • декларативное описание пользовательского интерфейса с использованием языка разметки XAML (EXtensibleApplication Markup Language ); • код на языке программирования, например C#,содержащий обработку событий. • Для компиляции WPF-приложений обычно используется Microsoft Build Engine (MSBuild) –технология, включенная в .NET Framework 3.x в виде набора сборок.

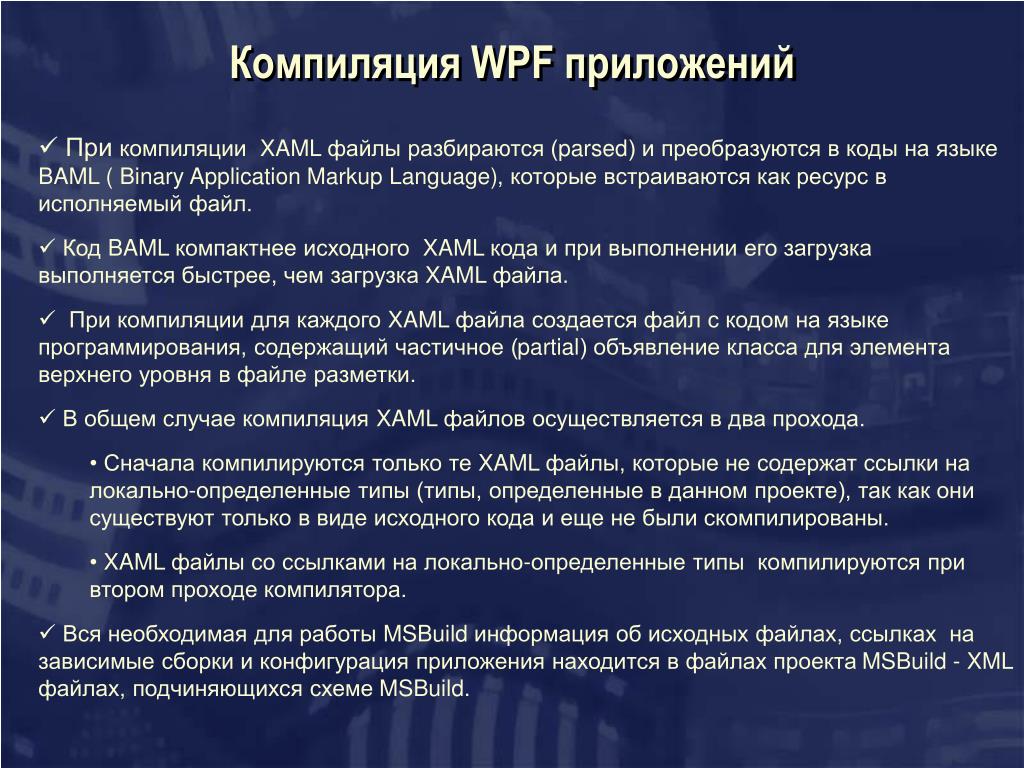

  9. Компиляция WPF приложений • При компиляции XAML файлы разбираются (parsed) и преобразуются в коды на языке BAML ( Binary Application Markup Language), которые встраиваются как ресурс в исполняемый файл. • Код BAML компактнее исходного XAML кода и при выполнении его загрузка выполняется быстрее, чем загрузка XAML файла. • При компиляции для каждого XAML файла создается файл с кодом на языке программирования, содержащий частичное (partial) объявление класса для элемента верхнего уровня в файле разметки. • В общем случае компиляция XAML файловосуществляется в два прохода. • Сначала компилируются только те XAML файлы, которые не содержат ссылки на локально-определенные типы (типы, определенные в данном проекте), так как они существуют только в виде исходного кода и еще не были скомпилированы. • XAML файлы со ссылками на локально-определенные типы компилируются при втором проходе компилятора. • Вся необходимая для работы MSBuildинформация об исходных файлах, ссылках на зависимые сборки и конфигурация приложения находится в файлах проекта MSBuild- XML файлах, подчиняющихся схеме MSBuild.

  10. Элементы XAML • Элементы XAMLотображаются на типы Microsoft .NET, атрибуты элементов XAML на члены этих типов. • Начальное состояние объекта ( object instance) базируется на поведении конструктора без параметров(default constructor). • В примере 1 фрагмент кода XAML содержит элемент Button, отвечающий классу System.Windows.Controls.Button.С использованием синтаксиса атрибутов XAML свойствам Height, HorizontalAlignment,Marginи Nameэлемента Buttonприсвоены значения. <Button Height="23" HorizontalAlignment="Center" Margin="13,0,0,56" Name="button1“ > Get </Button> • В примере 2 код XAML содержит элемент Window, отвечающий классу System.Windows.Window.Элемент Windowсодержит элемент Grid, который в свою очередь содержит элементы Buttonи TextBox. <Window x:Class="Wpf_Sample1.Window1" xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml" Title="Window1" Height="300" Width="300"> <Grid> <Button Height="23" HorizontalAlignment="Center" Margin="13,0,0,56“ Name="button1" VerticalAlignment="Bottom" Width="75">Get</Button> <TextBox Height="23" Margin="14,68,18,0" Name="textBox1" VerticalAlignment="Top" /> </Grid> </Window>

  11. Пространства имен XAML • Два пространства имен – пространство имен XAML и пространство имен WPF - присутствуют во всех WPF документах: <Window x:Class="Wpf_Sample1.Window1" xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml" Title="Window1" Height="300" Width="300"> <Grid> </Grid> </Window> • Корневой элемент Windowсодержит атрибуты xmlnsи xmlns:x. Эти атрибуты указывают XAML процессору пространства имен, в которых находятся определения элементов, на которые ссылается разметка. • Атрибут xmlns указывает на пространство имен по умолчанию. Элементы из этого пространства используются в разметке без префикса. • Синтаксический анализатор использует атрибут Class для создания класса, производного от типа, совпадающего именем элемента ( Windowв данном примере). Атрибут Classуказан с префиксом x: , что означает, что это имя находится в пространстве имен XAML.

  12. Пространства имен XAML и WPF • Использование двух пространств имен объясняется тем, что XAML – это стандарт языка, а WPF – одна из реализаций, которая использует XAML как язык. • Реализация WPF резервирует пространство имен по умолчанию для собственного API. Есть соглашение использовать префикс x: для общих конструкций XAML. • Пространству имен, определенному в любой сборке CLR, можно поставить в соответствие имя пространства имен в разметке. В примере пространству имен Labs, определенному в сборке UserLibrary, ставится в соответствие пространство имен в разметке с префиксом my: xmlns:my="clr-namespace:Labs;assembly=UserLibrary” • Классы, определенные в сборке LabsLibrary, можно использовать в разметке, указав их с префиксом my: <Window x:Class="Wpf_Sample1.Window1" xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml" xmlns:my="clr-namespace:Labs;assembly=UserLibrary” Title="Window1" Height="300" Width="300"> <Grid> </Grid> </Window>

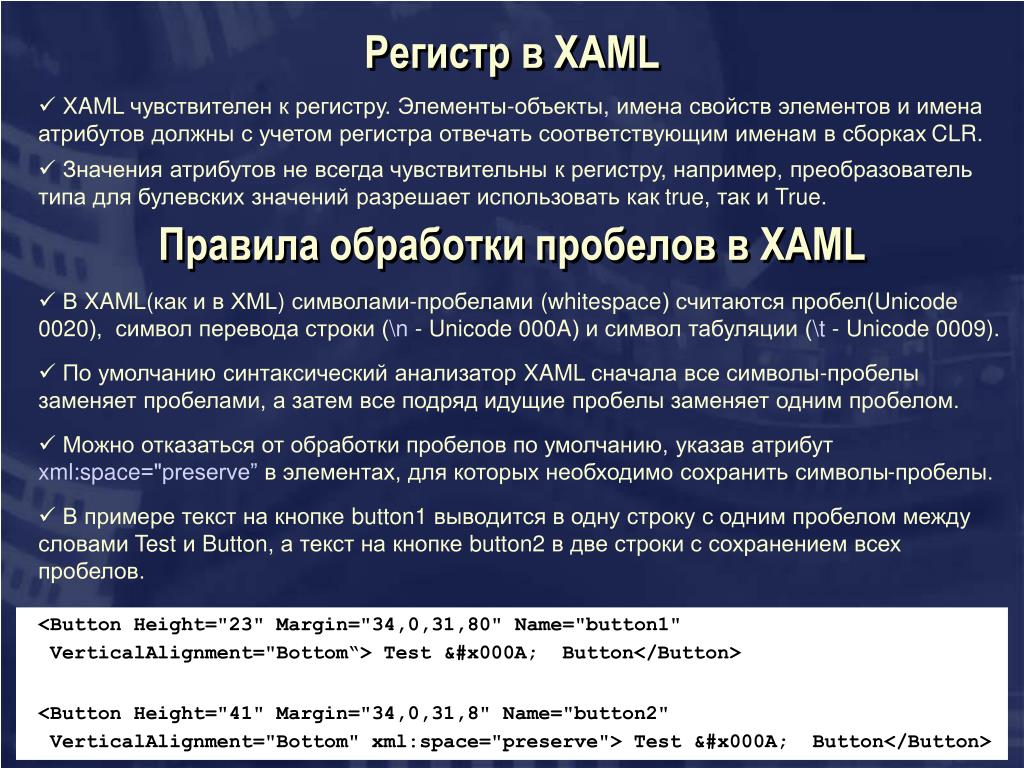

  13. Регистр в XAML Правила обработки пробелов в XAML • XAML чувствителен к регистру. Элементы-объекты, имена свойств элементов и имена атрибутов должны с учетом регистра отвечать соответствующим именам в сборках CLR. • Значения атрибутов не всегда чувствительны к регистру, например, преобразователь типа для булевских значений разрешает использовать как true,так и True. • В XAML(как и в XML) символами-пробелами(whitespace) считаются пробел(Unicode 0020), символ перевода строки (\n-Unicode 000A) и символ табуляции (\t - Unicode 0009). • По умолчанию синтаксический анализатор XAML сначала все символы-пробелы заменяет пробелами, а затем все подряд идущие пробелы заменяет одним пробелом. • Можно отказаться от обработки пробелов по умолчанию, указав атрибут xml:space="preserve”в элементах, для которых необходимо сохранить символы-пробелы. • В примере текст на кнопке button1 выводится в одну строку с одним пробелом между словами Test и Button, а текст на кнопке button2 в две строки с сохранением всех пробелов. <Button Height="23" Margin="34,0,31,80" Name="button1" VerticalAlignment="Bottom“>Test &#x000A; Button</Button> <Button Height="41" Margin="34,0,31,8" Name="button2" VerticalAlignment="Bottom" xml:space="preserve"> Test &#x000A; Button</Button>

  14. Код(code-behind)и XAML • Обычно WPF-приложение содержит как разметку( XAML код), так и код C# (code-behind). • Обычно XAML полностью описывает интерфейс пользователя, а обработчики событий находятся в коде C#, их имена указываются в разметке как значения атрибутов. Обработчики вызываются на стадии выполнения, когда возникают события. • Соответствие разметки и кода C# устанавливается путем указания в корневом элементе XAML пространства имен и класса в атрибуте x:Class. • С объектами, которые создаются на основе определений в XAML, по умолчанию не связывается переменная. Для этой цели определен атрибут x:Name, с помощью которого с объектом можно связать переменную и использовать ее в коде C#. • Некоторые WPF-классы имеют свойство Name, которое можно использовать как эквивалент атрибута x:Name. • Класс XamlReader с методом Load дает возможность загрузить код XAML во время выполнения. В результате компиляции будет создано дерево объектов, которое можно использовать как значение свойства ранее созданного в приложении объекта. Это возможно только в full-trust приложениях.

  15. Атрибуты XAML и значения свойств объектов WPF • Значением атрибута XAML должна быть строка символов, заключенная в двойные кавычки. • Значение обрабатывается XAML-процессором и определяется типом свойства CLR. • для примитивных типов используется принятое по умолчанию преобразование типа string к данному типу; • для свойства, которое имеет тип перечисление(enumeration), строка трактуется как имя элемента перечисления; • в остальных случаях значение атрибута должно быть обработано преобразователем типа (type converter). • Пример. В классе Button определены свойства public double Height { get; set; } public VerticalAlignment VerticalAlignment { get; set; } • В разметке свойству Height типа doubleприсвоено значение 23, а свойству VerticalAlignment, которое имеет тип перечисления VerticalAlignment, присвоено значение перечисления Bottom. <Button Height="23" HorizontalAlignment="Center" Margin="13,0,0,56" Name="button1" VerticalAlignment="Bottom" Width="75">Get</Button>

  16. Преобразователи типов (TypeConverters) • Преобразователь типа (type converter) определяется либо для конкретного свойства класса CLR, которому присваивается значение, либо для типа этого свойства. • Преобразователь принимает строку и как результат возвращает объект типа, который имеет свойство CLR. <Button Height="23" HorizontalAlignment="Center" Margin="13,0,0,56" Name="button1" VerticalAlignment="Bottom" Width="75">Get</Button> • Свойство Marginкласса Buttonимеет тип Thickness. public Thickness Margin { get; set; } • Со структурой Thicknessсвязан преобразователь ThicknessConverter, который преобразует строку к типу Thickness.

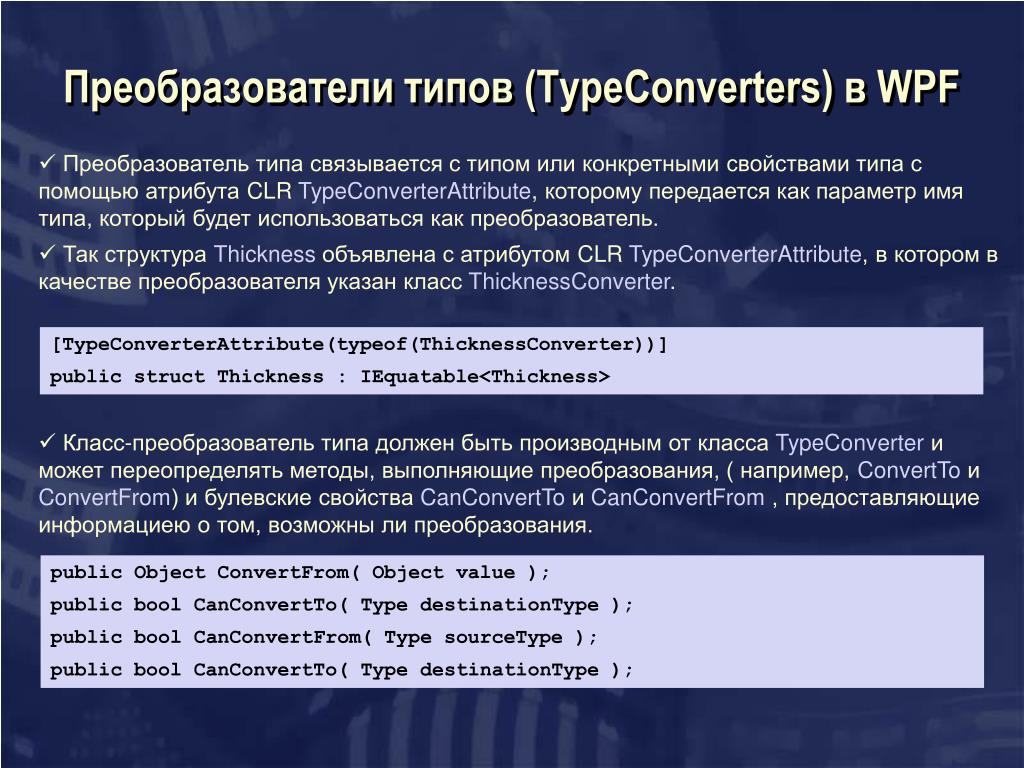

  17. Преобразователи типов(TypeConverters) в WPF • Преобразователь типа связывается с типом или конкретными свойствами типа с помощью атрибута CLR TypeConverterAttribute, которому передается как параметр имя типа, который будет использоваться как преобразователь. • Так структура Thickness объявлена с атрибутом CLR TypeConverterAttribute, в котором в качестве преобразователя указан класс ThicknessConverter. [TypeConverterAttribute(typeof(ThicknessConverter))] public struct Thickness : IEquatable<Thickness> • Класс-преобразователь типа должен быть производным от класса TypeConverterи может переопределять методы, выполняющие преобразования, ( например, ConvertTo и ConvertFrom) и булевские свойства CanConvertTo и CanConvertFrom , предоставляющие информациею о том, возможны ли преобразования. public Object ConvertFrom( Object value ); public boolCanConvertTo( Type destinationType ); public boolCanConvertFrom( Type sourceType ); public boolCanConvertTo( Type destinationType );

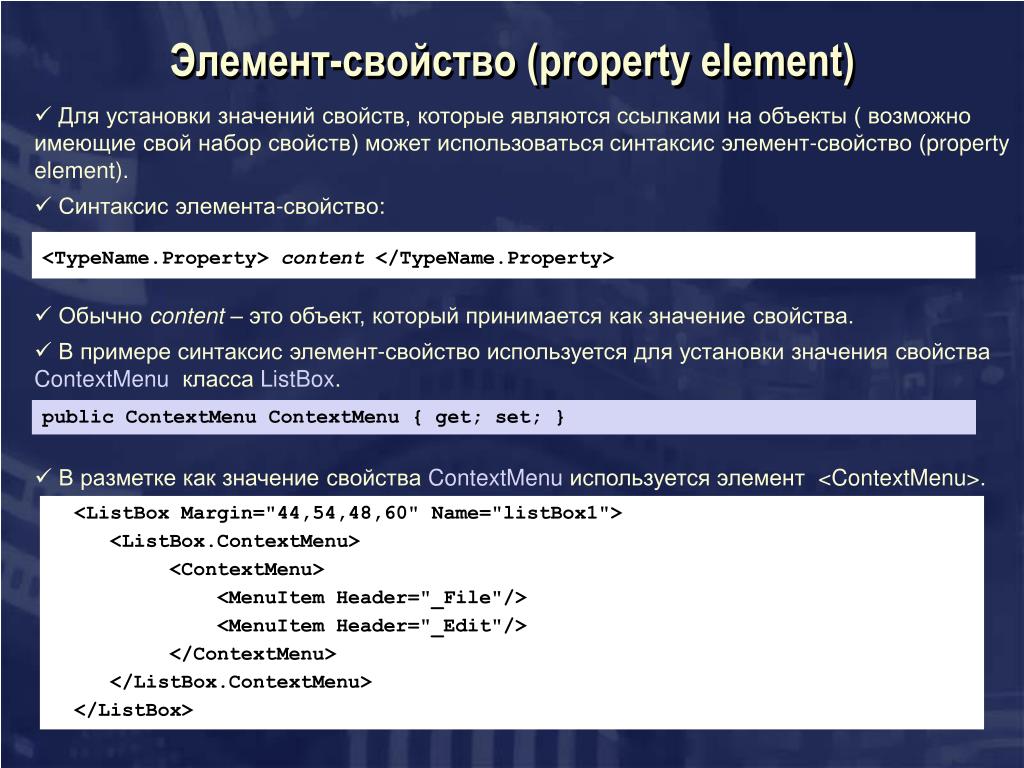

  18. Элемент-свойство (property element) • Для установки значений свойств, которые являются ссылками на объекты ( возможно имеющие свой набор свойств) может использоваться синтаксис элемент-свойство (property element). • Синтаксисэлемента-свойство: <TypeName.Property> content </TypeName.Property> • Обычно content – это объект, который принимается как значение свойства. • В примере синтаксис элемент-свойство используется для установки значения свойства ContextMenuкласса ListBox. public ContextMenu ContextMenu { get; set; } • В разметке как значение свойства ContextMenuиспользуется элемент <ContextMenu>. <ListBox Margin="44,54,48,60" Name="listBox1"> <ListBox.ContextMenu> <ContextMenu> <MenuItem Header="_File"/> <MenuItem Header="_Edit"/> </ContextMenu> </ListBox.ContextMenu> </ListBox>

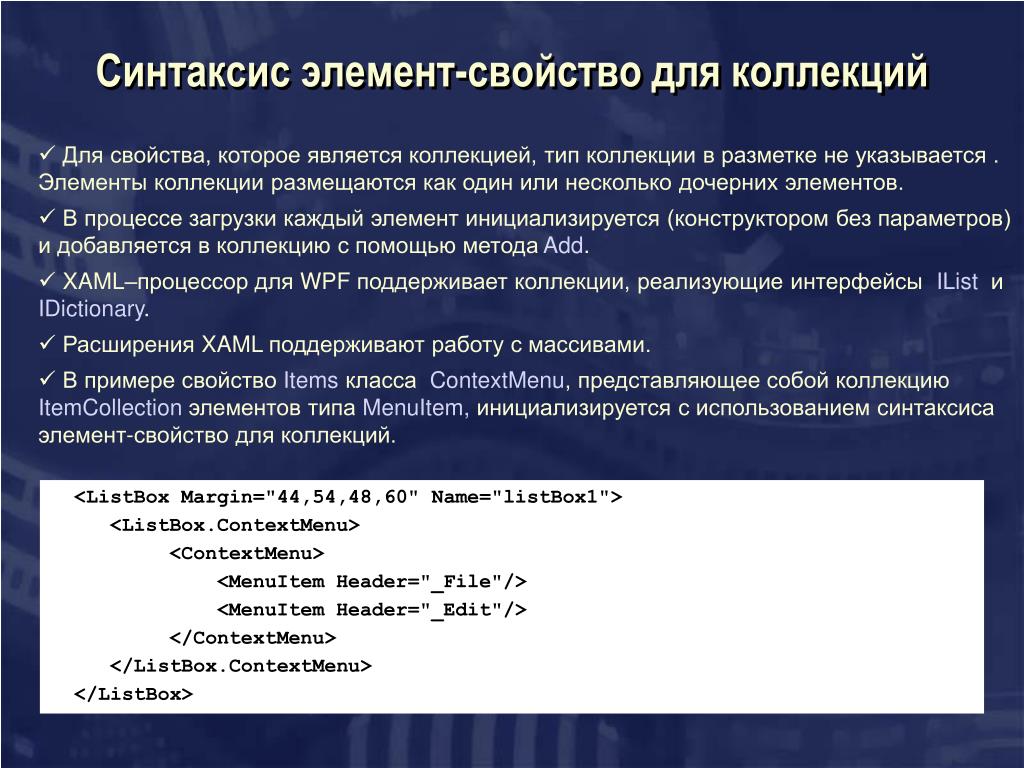

  19. Синтаксис элемент-свойство для коллекций • Для свойства, которое является коллекцией, тип коллекции в разметке не указывается . Элементы коллекции размещаются как один или несколько дочерних элементов. • В процессе загрузки каждый элемент инициализируется (конструктором без параметров) и добавляется в коллекцию с помощью метода Add. • XAML–процессор для WPF поддерживает коллекции, реализующие интерфейсы IListи IDictionary. • Расширения XAML поддерживают работу с массивами. • В примере свойствоItemsкласса ContextMenu, представляющее собой коллекцию ItemCollectionэлементов типаMenuItem,инициализируется с использованием синтаксиса элемент-свойство для коллекций. <ListBox Margin="44,54,48,60" Name="listBox1"> <ListBox.ContextMenu> <ContextMenu> <MenuItem Header="_File"/> <MenuItem Header="_Edit"/> </ContextMenu> </ListBox.ContextMenu> </ListBox>

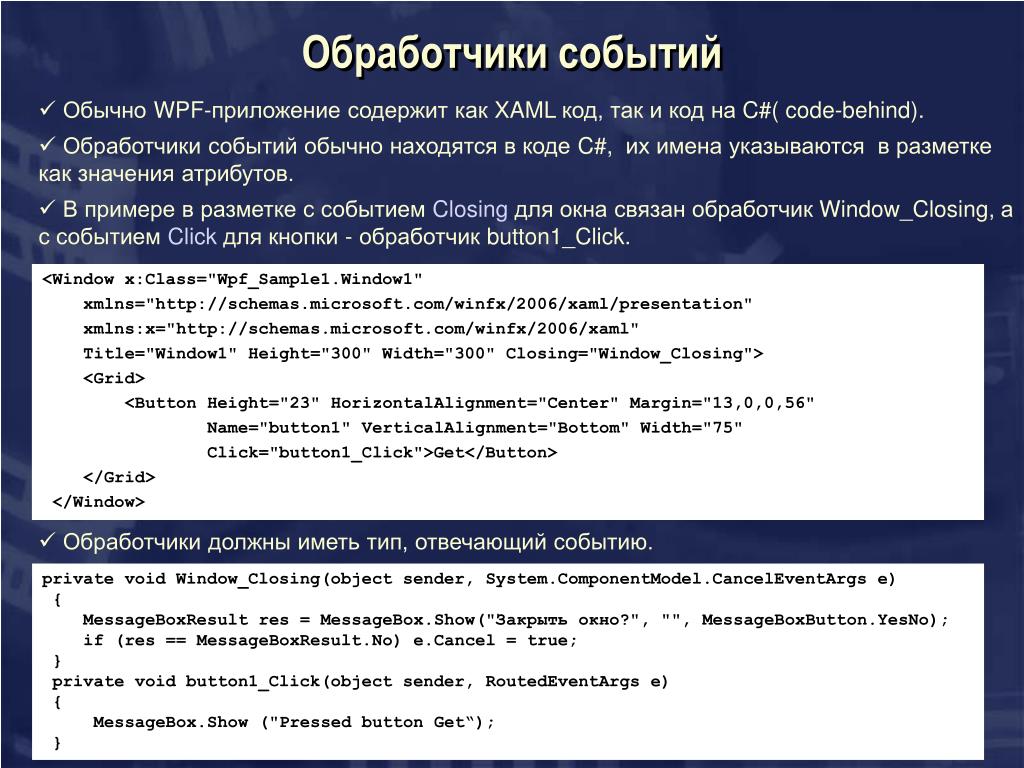

  20. Обработчики событий • Обычно WPF-приложение содержит как XAML код, так и код на C#( code-behind). • Обработчики событий обычно находятся в коде C#, их имена указываются в разметке как значения атрибутов. • В примере в разметке с событием Closingдляокна связан обработчик Window_Closing, а с событиемClickдля кнопки - обработчик button1_Click. <Window x:Class="Wpf_Sample1.Window1" xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml" Title="Window1" Height="300" Width="300" Closing="Window_Closing"> <Grid> <Button Height="23" HorizontalAlignment="Center" Margin="13,0,0,56" Name="button1" VerticalAlignment="Bottom" Width="75" Click="button1_Click">Get</Button> </Grid> </Window> • Обработчики должны иметь тип, отвечающий событию. private void Window_Closing(object sender, System.ComponentModel.CancelEventArgs e) { MessageBoxResult res = MessageBox.Show("Закрыть окно?", "", MessageBoxButton.YesNo); if (res == MessageBoxResult.No) e.Cancel = true; } private void button1_Click(object sender, RoutedEventArgs e) { MessageBox.Show ("Pressed button Get“); }

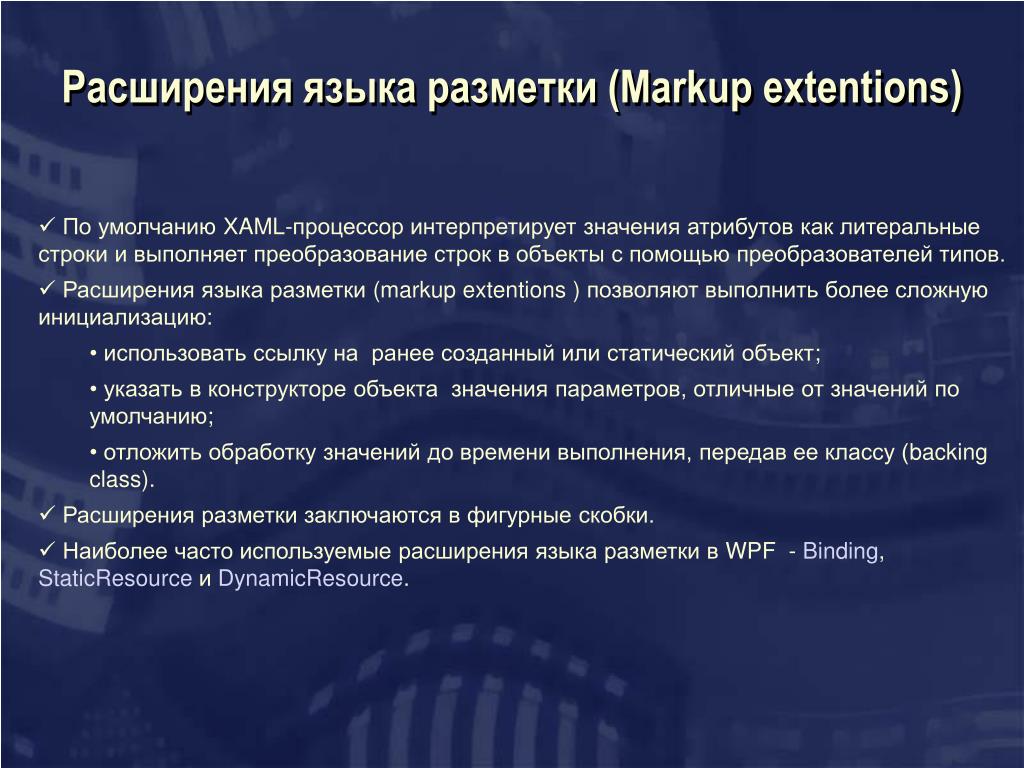

  21. Расширения языка разметки (Markup extentions) • По умолчанию XAML-процессор интерпретирует значения атрибутов как литеральные строки и выполняет преобразование строк в объекты с помощью преобразователей типов. • Расширения языка разметки (markup extentions) позволяют выполнить более сложную инициализацию: • использовать ссылку на ранее созданный или статический объект; • указать в конструкторе объекта значения параметров, отличные от значений по умолчанию; • отложить обработкузначенийдо времени выполнения, передав ее классу (backing class). • Расширения разметки заключаются в фигурные скобки. • Наиболее часто используемые расширения языка разметки в WPF - Binding, StaticResource и DynamicResource.

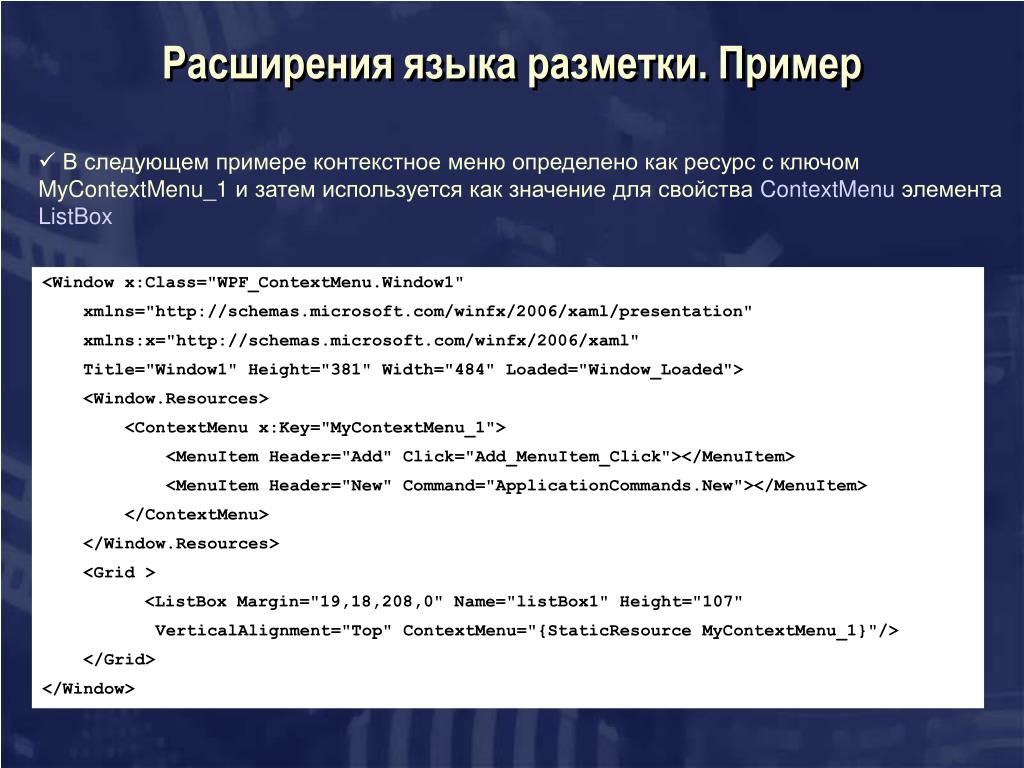

  22. Расширения языка разметки. Пример • В следующем примере контекстное меню определено как ресурс с ключом MyContextMenu_1 и затем используется как значение для свойства ContextMenu элемента ListBox <Window x:Class="WPF_ContextMenu.Window1" xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml" Title="Window1" Height="381" Width="484" Loaded="Window_Loaded"> <Window.Resources> <ContextMenu x:Key="MyContextMenu_1"> <MenuItem Header="Add" Click="Add_MenuItem_Click"></MenuItem> <MenuItem Header="New" Command="ApplicationCommands.New"></MenuItem> </ContextMenu> </Window.Resources> <Grid > <ListBox Margin="19,18,208,0" Name="listBox1" Height="107" VerticalAlignment="Top" ContextMenu="{StaticResource MyContextMenu_1}"/> </Grid> </Window>

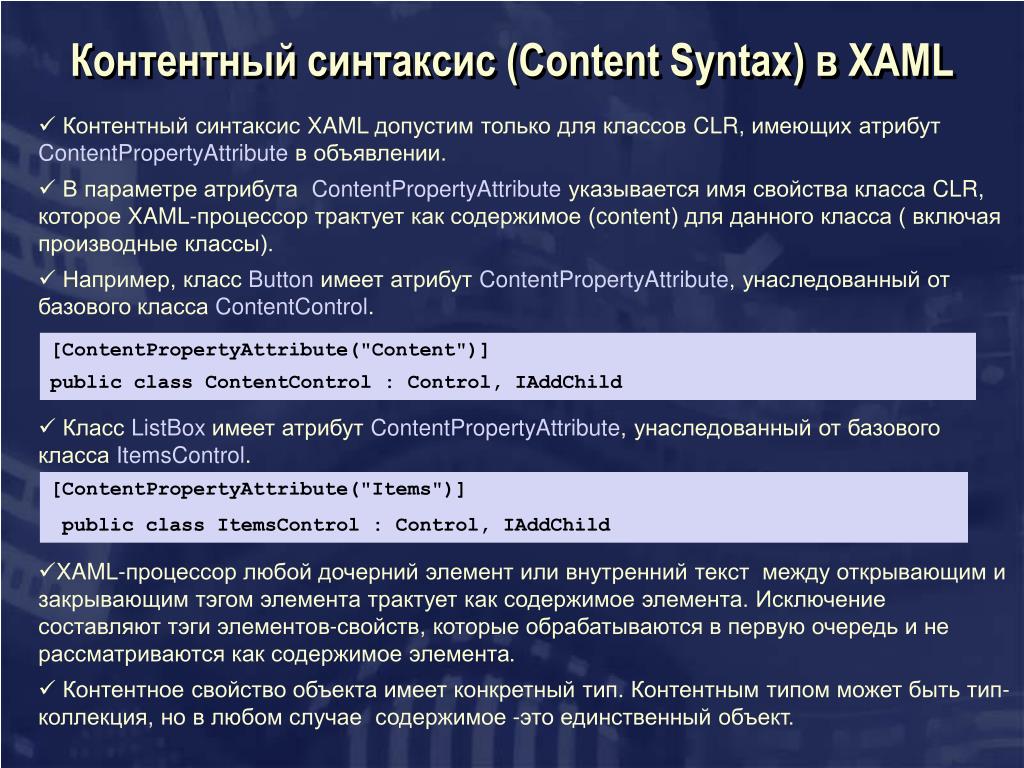

  23. Контентный синтаксис (Content Syntax)в XAML • Контентный синтаксис XAML допустим только для классов CLR, имеющих атрибут ContentPropertyAttribute в объявлении. • В параметре атрибута ContentPropertyAttributeуказывается имя свойства класса CLR, которое XAML-процессор трактует как содержимое (content) для данного класса ( включая производные классы). • Например, класс Buttonимеет атрибут ContentPropertyAttribute, унаследованный от базового класса ContentControl. [ContentPropertyAttribute("Content")] public class ContentControl : Control, IAddChild • Класс ListBoxимеет атрибут ContentPropertyAttribute, унаследованный от базового класса ItemsControl. [ContentPropertyAttribute("Items")] public class ItemsControl : Control, IAddChild • XAML-процессор любой дочерний элемент или внутренний текст между открывающим и закрывающим тэгом элемента трактует как содержимое элемента. Исключение составляют тэги элементов-свойств, которые обрабатываются в первую очередь и не рассматриваются как содержимое элемента. • Контентное свойство объекта имеет конкретный тип. Контентным типом может быть тип-коллекция, но в любом случае содержимое -это единственный объект.

  24. Контентный синтаксис в XAML. Пример • Значение контентного свойства XAML дожно быть непрерывным, то есть должно находиться целиком до или целиком после любого другого элемента-свойства. <ListBox Margin="20,54,19,0" Name="listBox1" Height="64" VerticalAlignment="Top"> <ListBox.ContextMenu> <ContextMenu> <MenuItem Header="_File"/> <MenuItem Header="_Edit"/> </ContextMenu> </ListBox.ContextMenu> <ListBoxItem>Green</ListBoxItem> <ListBoxItem>White</ListBoxItem> <ListBoxItem>Red</ListBoxItem> </ListBox> • В примере сначала инициализруется свойство ContextMenuобъектаListBox. В классе ContextMenuконтентным является свойствоItems, представляющее собой коллекцию. • Затем инициализируетяконтентное свойствоItemsклассаListBox, также представляющее собой коллекцию. • Каждый элемент коллекции является объектомтипа ListBoxItem, который наследует контентное свойство Contentот базового класса ContentControl.
