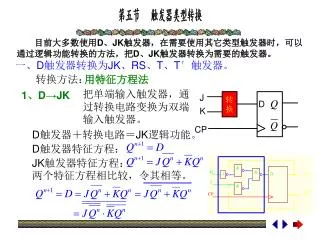

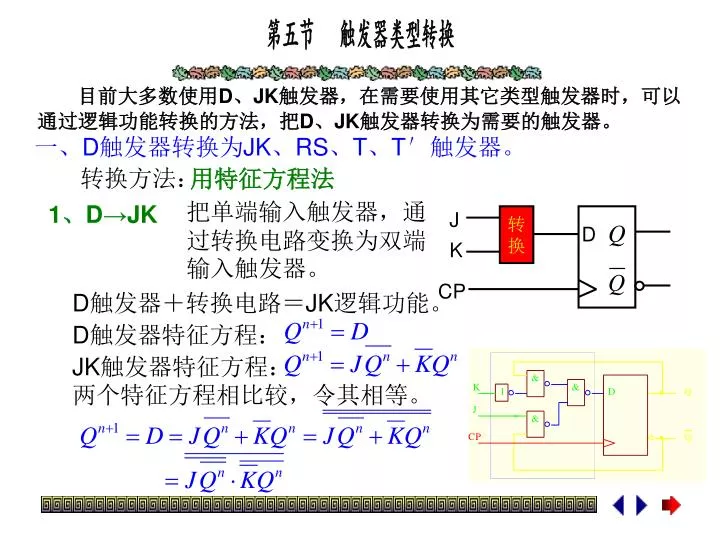

1. 第五节 触发器类型转换 目前大多数使用D、JK触发器，在需要使用其它类型触发器时，可以通过逻辑功能转换的方法，把D、JK触发器转换为需要的触发器。 一、D触发器转换为JK、RS、T、T′触发器。 转换方法： 用特征方程法 把单端输入触发器，通过转换电路变换为双端输入触发器。 1、D→JK J 转换 转 换 D K CP D触发器＋转换电路＝JK逻辑功能。 D触发器特征方程： JK触发器特征方程： 两个特征方程相比较，令其相等。

2. 触发器类型转换 ☆ JK触发器是下降沿翻转，D 触发器是上升沿翻转，若转换后还用下降沿翻转，则在CP端加反相器。 2、D→RS D触发器特征方程： RS触发器特征方程： 令两个特征方程相等： 形成用与非门实现的转换电路和D触发器一起构成新的RS触发器。

3. 触发器类型转换 3、D→T、T′ D触发器特征方程： T触发器特征方程： 同样令两个特征方程相等： 转换电路逻辑表达式为： T′触发器特征方程： 所以只要令D触发器的输入D = / Q n 即可得到用D触发器实现T′触发器逻辑功能。

4. 触发器类型转换 二、JK触发器转换为RS，D，T，T‘触发器。 1、JK→RS 转换方法： 用激励表法 ①先列出RS状态转换真值表： ② 由于要用JK触发器实现RS触发器功能，所以应根据JK触发器激励表写出J、K输入信号。 0 X X 0 即：已知Qn→Qn+1,求JK=? 1 X X 0 0 X X 1 X X = R = S X X ③ 画出转换电路图。 用JK触发器转换为RS触发器后，R=S=1，不是不定状态

5. 触发器类型转换 2、JK→D 转换方法： 比较法 D触发器特征方程： 比较D触发器特征方程及JK触发器真值表，可以发现一个特点： J ≠ K 时：Q n+1 = J,且K的取值正好与J相反。

6. 触发器类型转换 3、JK→T、T′ T触发器特征方程： JK 触发器特征方程： 比较两个触发器特征方程，只要令J = K = T即可。 T′触发器特征方程： 只有当 J = K = 1 时， 所以令：J = K = 1

7. 补充内容： 几种触发器计数状态转换方法 ★RS触发器 特征方程： ★D触发器 特征方程：

8. 几种触发器计数状态转换方法 ★JK触发器 特征方程： 令：J=K=1 ★T触发器 特征方程： 令：T=1

9. 习题分析 P202 14 画出电路在CP作用下Q1Q2Q3的输出波形。 其中片1、2是计数状态。 1、分析题意 三片均为JK触发器，并且是下降沿触发。 片1的时钟脉冲是外加CP，是已知脉冲。且在CP↓触发。 片2的时钟脉冲是 片3的时钟脉冲是 2、根据电路图写出每一级触发器特征方程 J1=K1=1 J2=K2=1 J3=K3=Q2

10. 习题分析 3、根据特征方程画工作波形 CP Q1=0 Q2=0 Q3=0 ☆CP=0及CP=1期间触发器状态维持不变，只有CP↓到来，触发器的状态只取决于CP脉冲↓到来前一瞬间输入信号JK的状态。

11. 习题分析 P199 6 画出Q1、Q2输出波形 1、分析题意： 本电路为两个维持－阻塞D触发器。属于↑翻转。 两个CP信号各自独立，分别为A和B。 2、由特征方程画工作波形

12. 习题分析 初态Q1、Q2=1 ☆ 两个触发器各自有独立的CP,因此画Q1、Q2输出波形时，要认真识别触发器状态的转换时刻。
