  1. DBT töltők Ajánlott telepítési verziók

  2. DBT töltő verziók

  3. DBT töltő verziók

  4. Kapcsolati módozatok

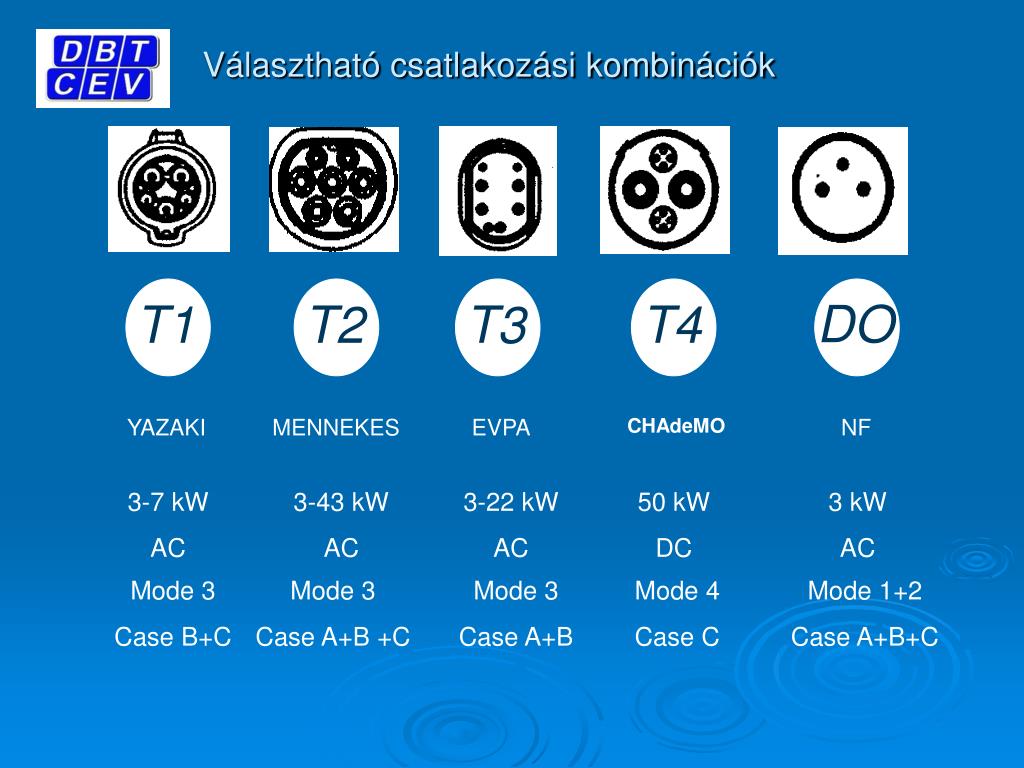

  5. DO T1 T3 T2 T4 YAZAKI MENNEKES EVPA CHAdeMO NF 3-7 kW AC 3-43 kW AC 3-22 kW AC 50 kW DC 3 kW AC Mode 3 Case B+C Mode 3 Case A+B +C Mode 3 Case A+B Mode 4 Case C Mode 1+2 Case A+B+C Választható csatlakozási kombinációk

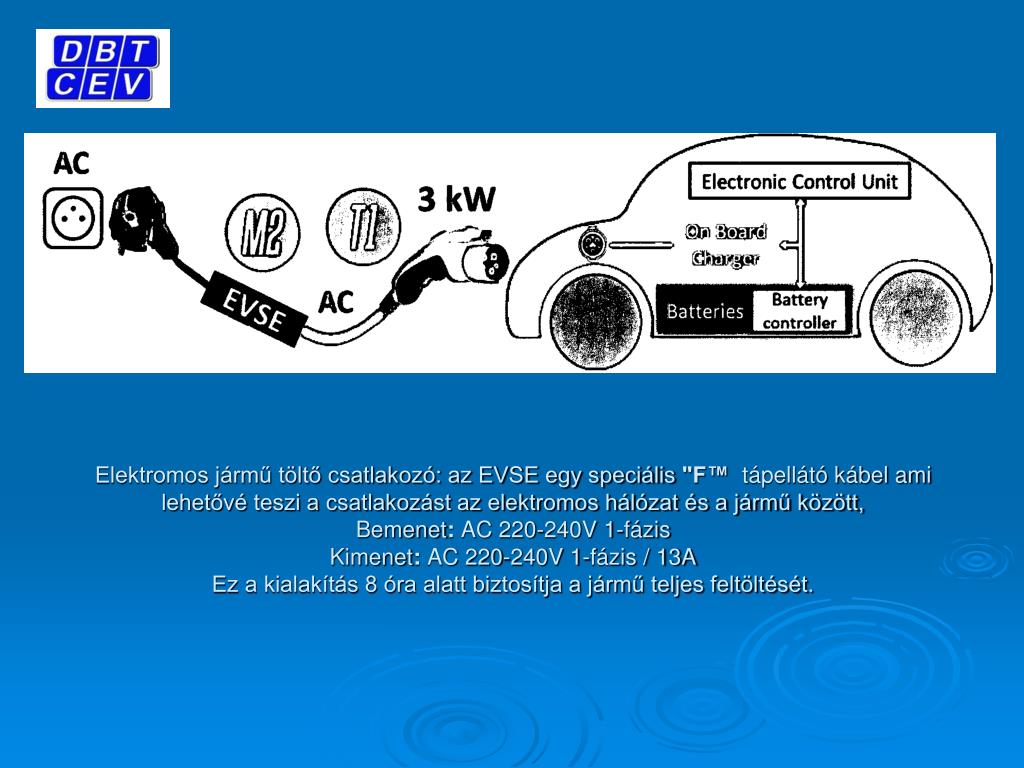

  6. Elektromos jármű töltő csatlakozó: az EVSE egy speciális "F™ tápellátó kábel ami lehetővé teszi a csatlakozást az elektromos hálózat és a jármű között,Bemenet: AC 220-240V 1-fázisKimenet: AC 220-240V 1-fázis / 13AEz a kialakítás 8 óra alatt biztosítja a jármű teljes feltöltését.

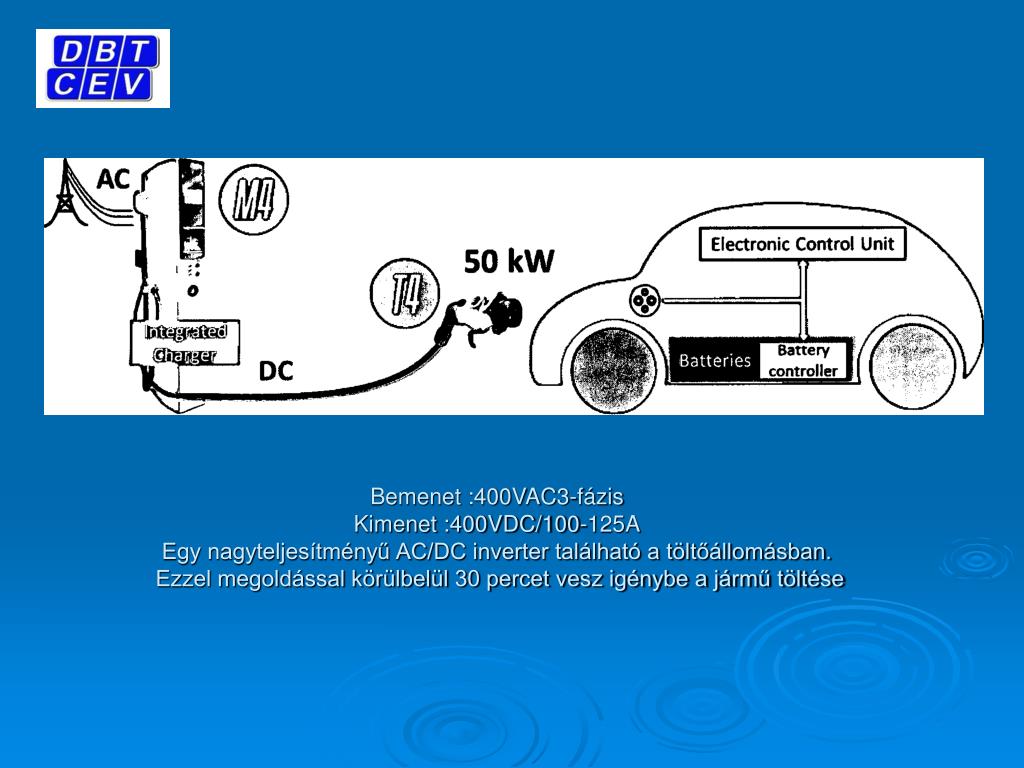

  7. Bemenet :400VAC3-fázisKimenet :400VDC/100-125AEgy nagyteljesítményű AC/DC inverter található a töltőállomásban. Ezzel megoldással körülbelül 30 percet vesz igénybe a jármű töltése

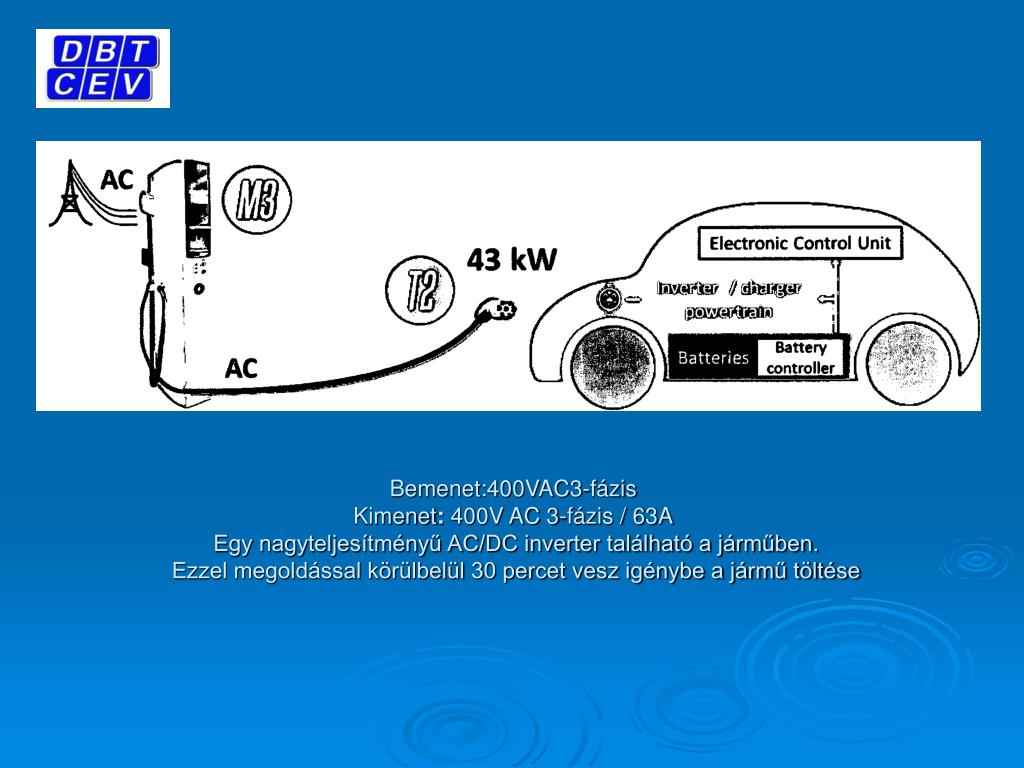

  8. Bemenet:400VAC3-fázisKimenet: 400V AC 3-fázis / 63A Egy nagyteljesítményű AC/DC inverter található a járműben. Ezzel megoldással körülbelül 30 percet vesz igénybe a jármű töltése

  9. Köszönöm a figyelmet • Készítette: Juhász Attila
