  1. 電工實習 自控系 日四技ㄧ甲、ㄧ乙 楊政穎

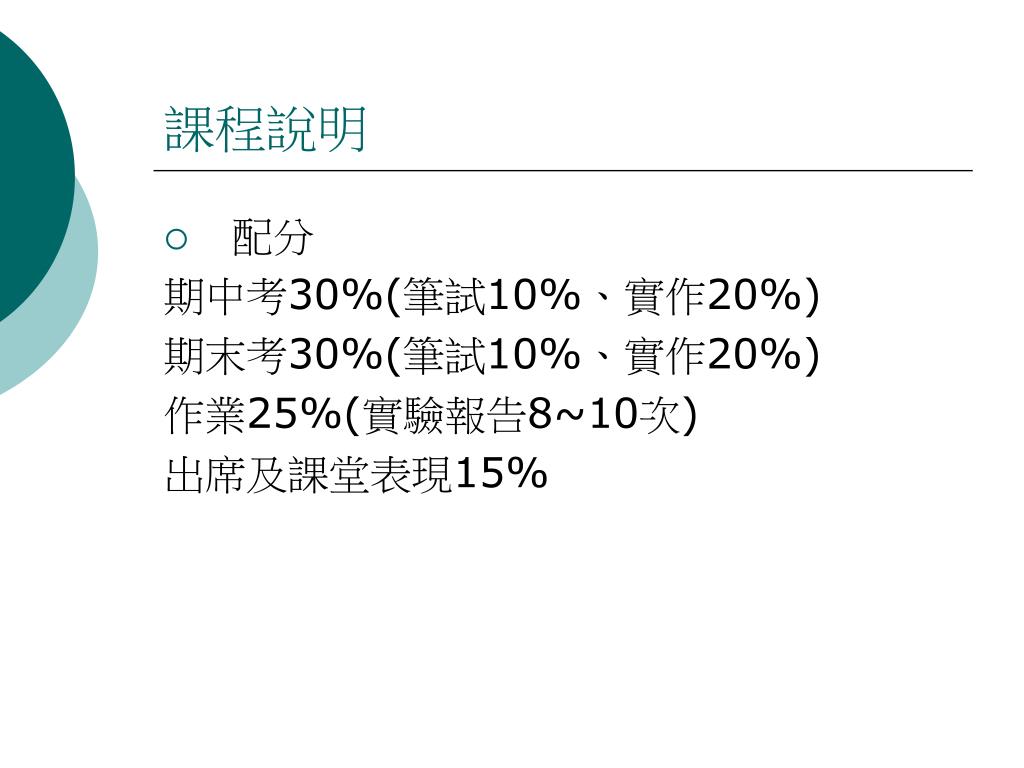

  2. 課程說明 • 配分 期中考30%(筆試10%、實作20%) 期末考30%(筆試10%、實作20%) 作業25%(實驗報告8~10次) 出席及課堂表現15%

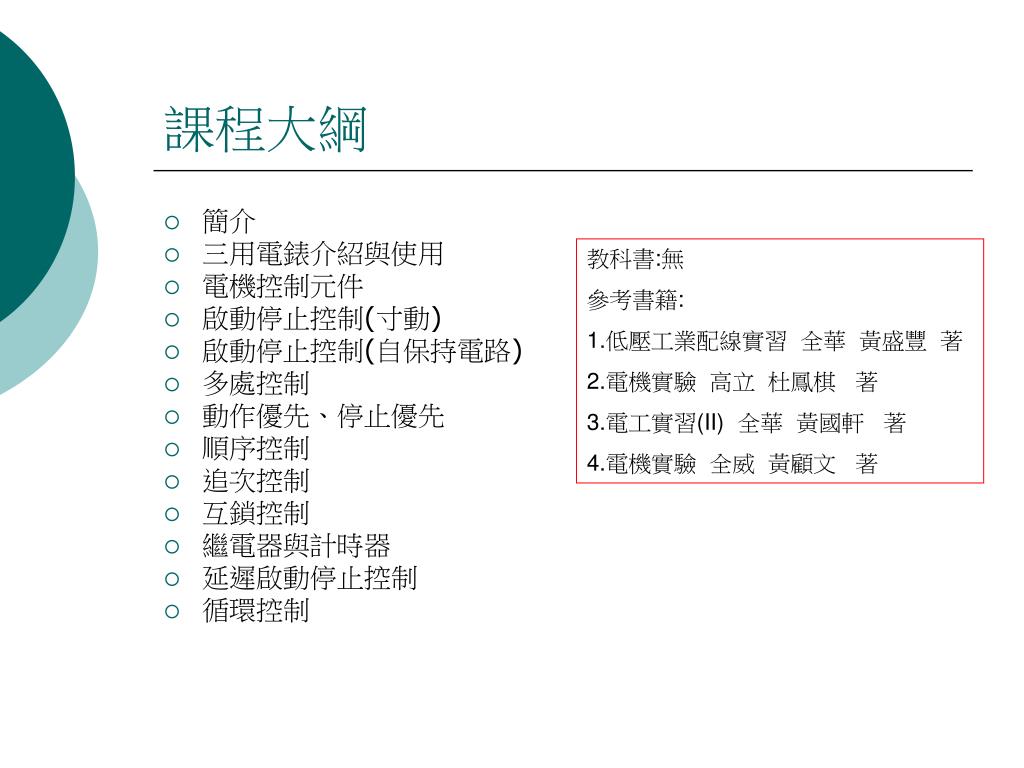

  3. 課程大綱 • 簡介 • 三用電錶介紹與使用 • 電機控制元件 • 啟動停止控制(寸動) • 啟動停止控制(自保持電路) • 多處控制 • 動作優先、停止優先 • 順序控制 • 追次控制 • 互鎖控制 • 繼電器與計時器 • 延遲啟動停止控制 • 循環控制 教科書:無 參考書籍: 1.低壓工業配線實習 全華 黃盛豐 著 2.電機實驗 高立 杜鳳棋 著 3.電工實習(II) 全華 黃國軒 著 4.電機實驗 全威 黃顧文 著

  4. 直流電 • 簡稱DC • 電流方向一定，不會隨著時間變化 • 例如：乾電池 • 交流電 • 簡稱AC • 電流方向、大小隨著時間正負變動 • 例如：家庭用電

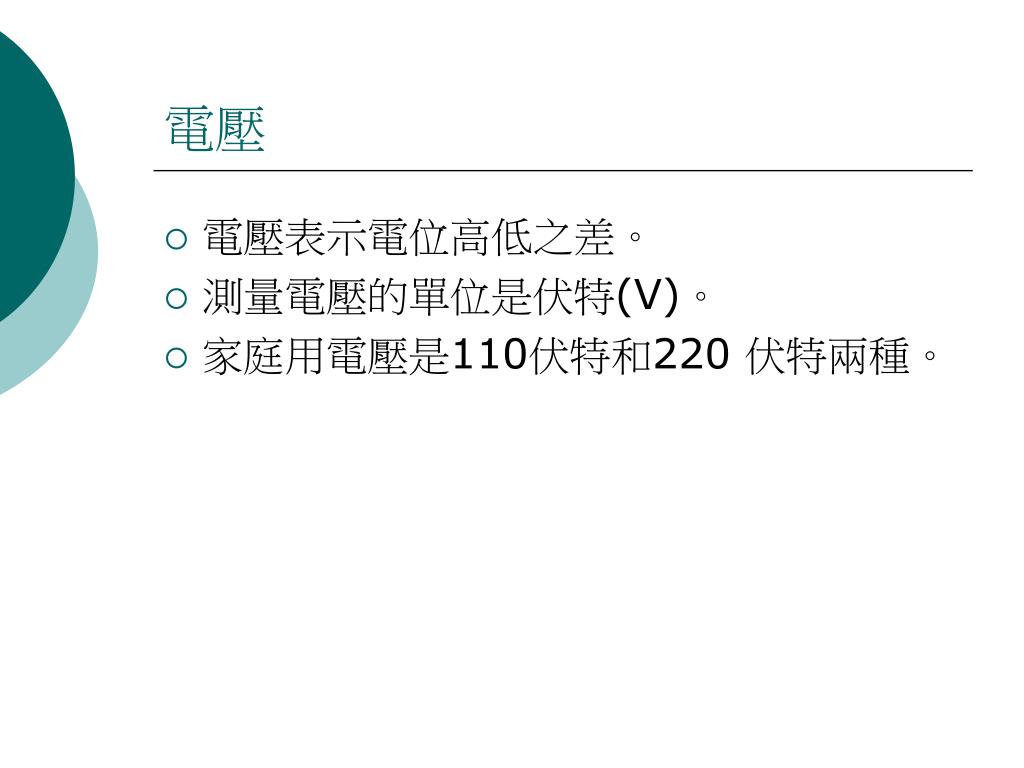

  5. 電壓 • 電壓表示電位高低之差。 • 測量電壓的單位是伏特(V)。 • 家庭用電壓是110伏特和220 伏特兩種。

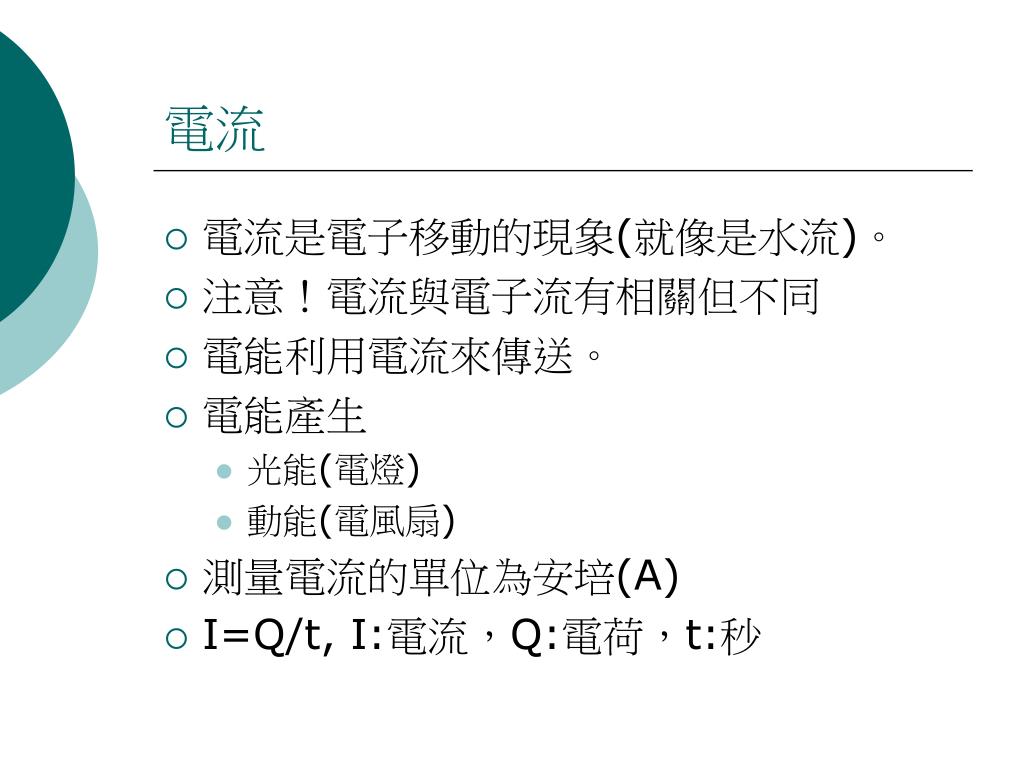

  6. 電流 • 電流是電子移動的現象(就像是水流)。 • 注意！電流與電子流有相關但不同 • 電能利用電流來傳送。 • 電能產生 • 光能(電燈) • 動能(電風扇) • 測量電流的單位為安培(A) • I=Q/t, I:電流，Q:電荷，t:秒

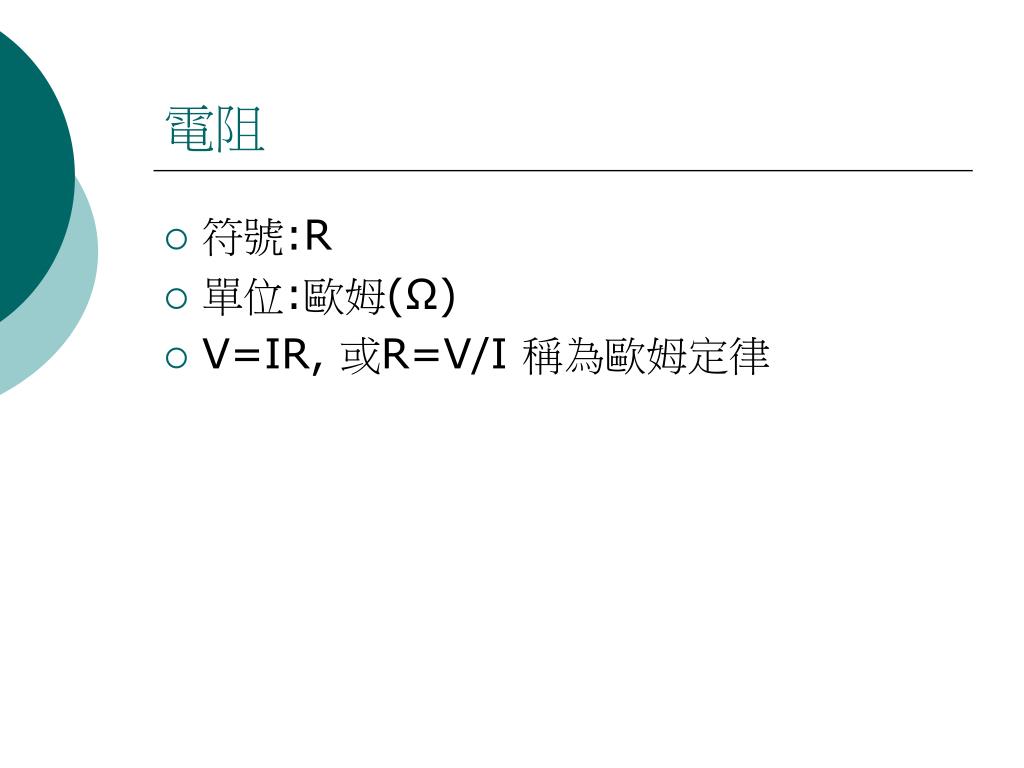

  7. 電阻 • 符號:R • 單位:歐姆(Ω) • V=IR, 或R=V/I 稱為歐姆定律

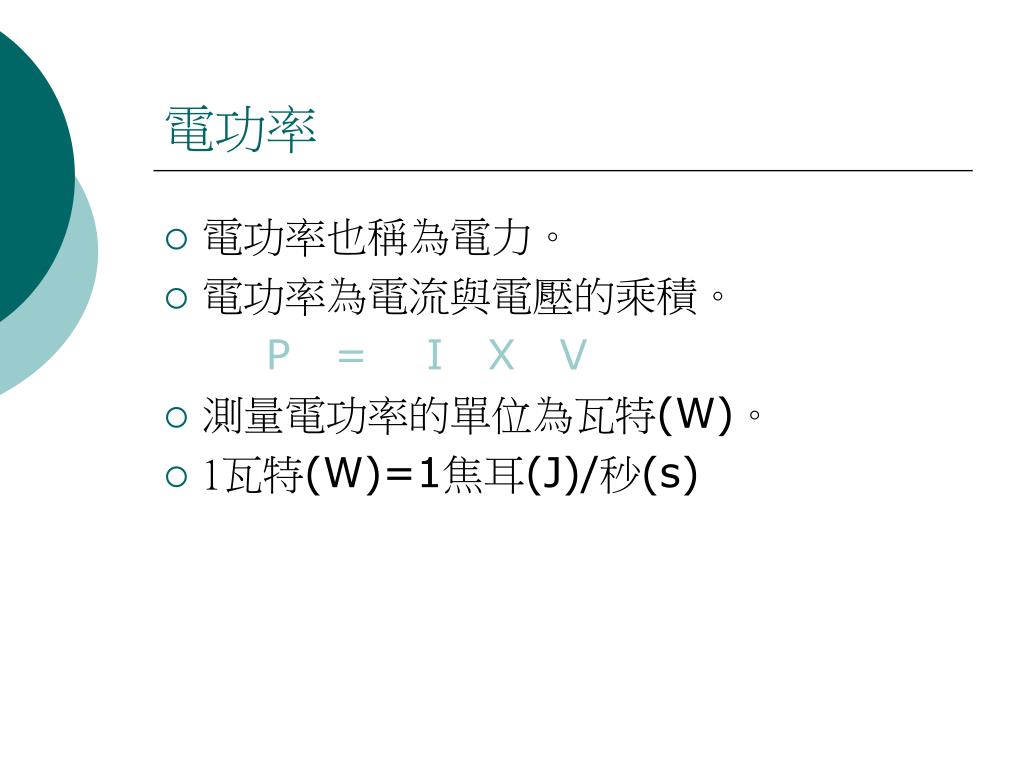

  8. 電功率 • 電功率也稱為電力。 • 電功率為電流與電壓的乘積。 P = I X V • 測量電功率的單位為瓦特(W)。 • 1瓦特(W)=1焦耳(J)/秒(s)

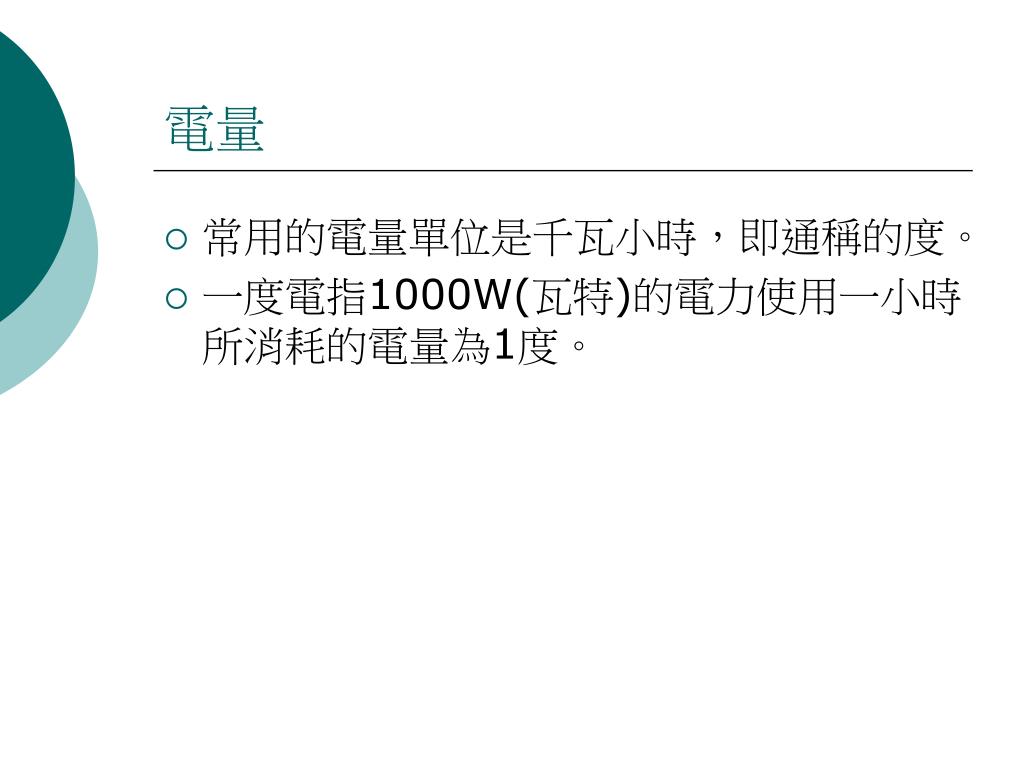

  9. 電量 • 常用的電量單位是千瓦小時，即通稱的度。 • 一度電指1000W(瓦特)的電力使用一小時所消耗的電量為1度。

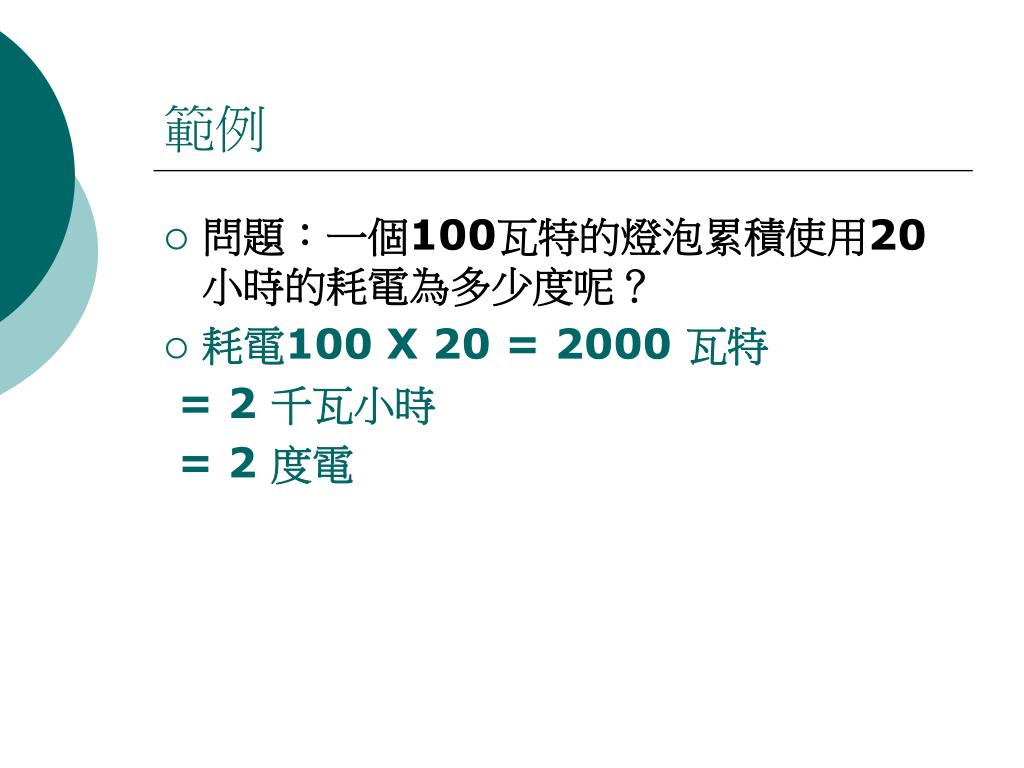

  10. 範例 • 問題：一個100瓦特的燈泡累積使用20小時的耗電為多少度呢？ • 耗電100 X 20 = 2000 瓦特 = 2 千瓦小時 = 2 度電

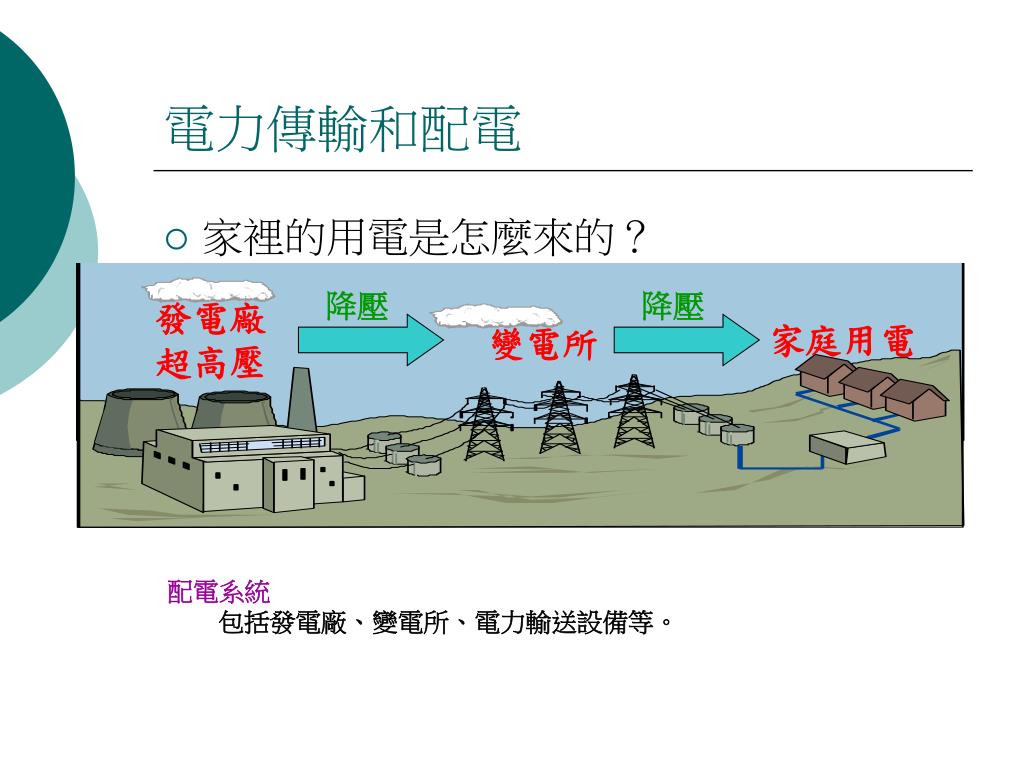

  11. 降壓 降壓 發電廠 超高壓 家庭用電 變電所 電力傳輸和配電 • 家裡的用電是怎麼來的？ • 配電系統 • 包括發電廠、變電所、電力輸送設備等。

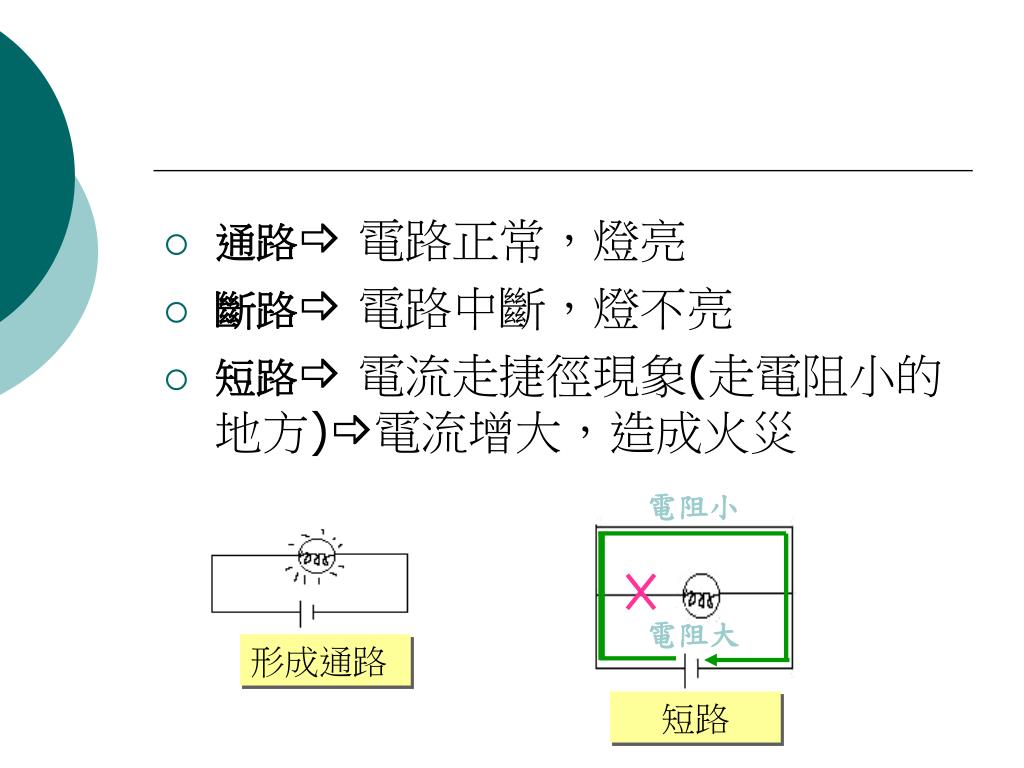

  12. 電阻小 電阻大 形成通路 短路 • 通路 電路正常，燈亮 • 斷路 電路中斷，燈不亮 • 短路 電流走捷徑現象(走電阻小的地方)電流增大，造成火災

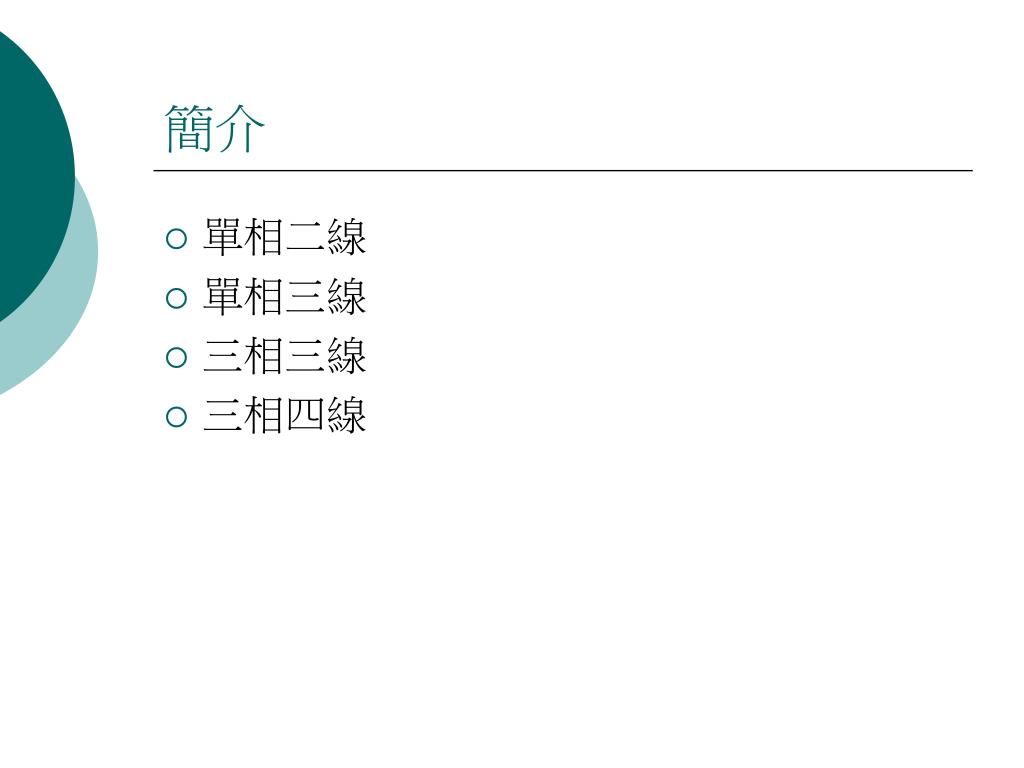

  13. 簡介 • 單相二線 • 單相三線 • 三相三線 • 三相四線

  14. 單相二線110V

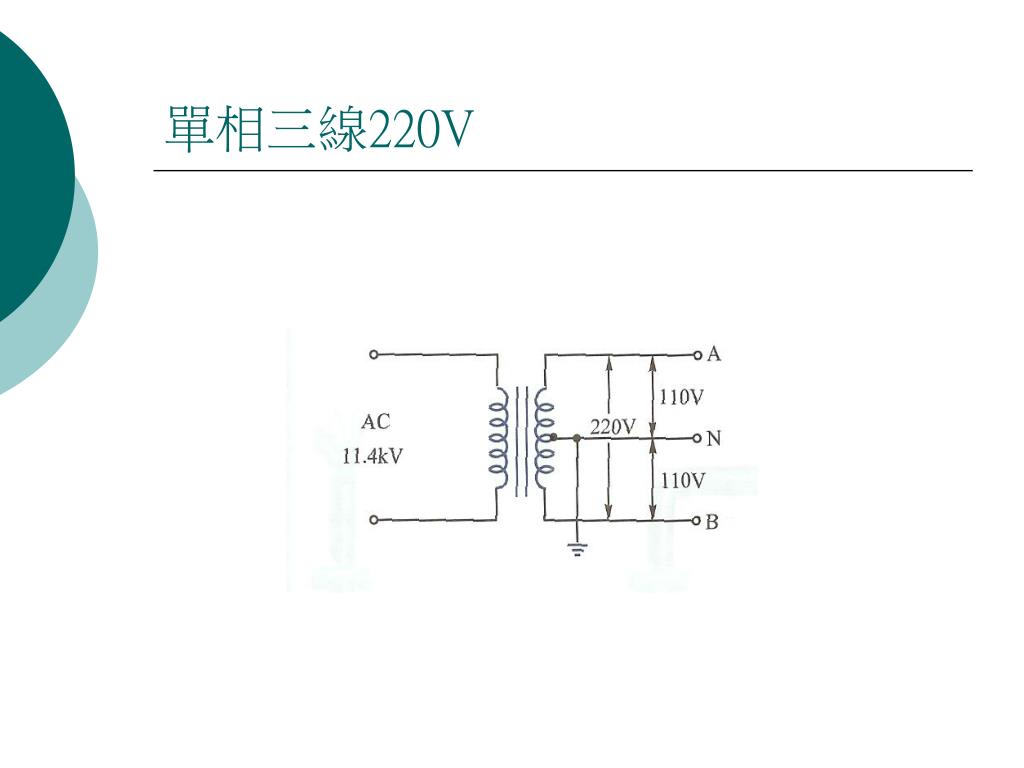

  15. 單相三線220V

  16. 三相三線

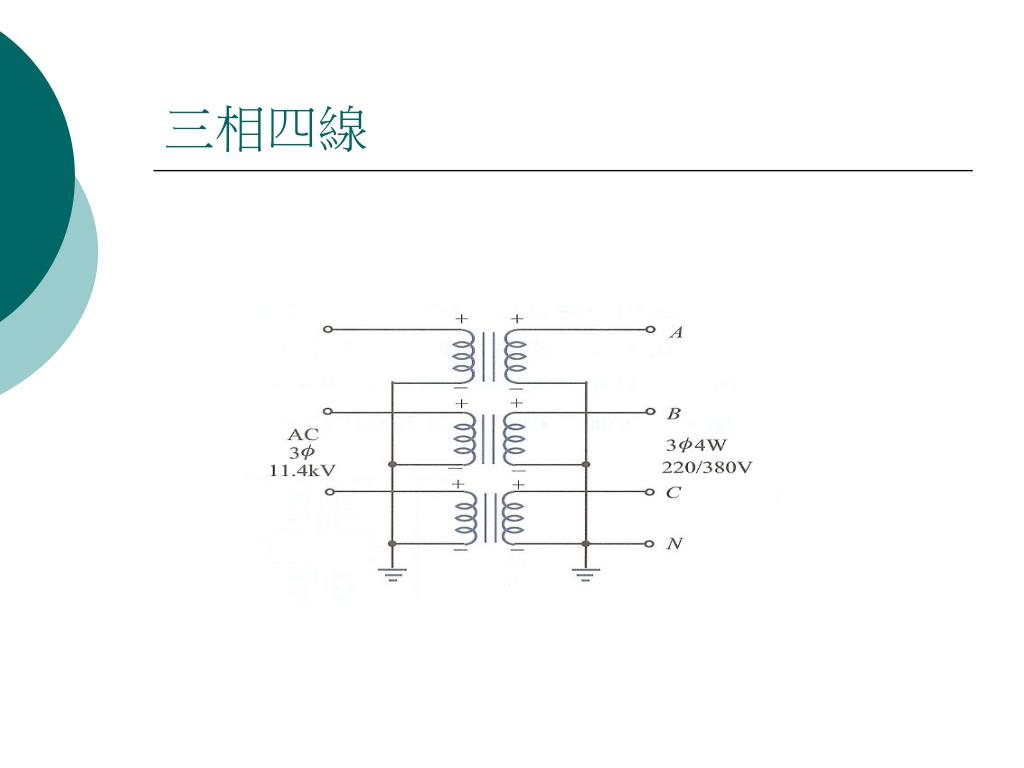

  17. 三相四線

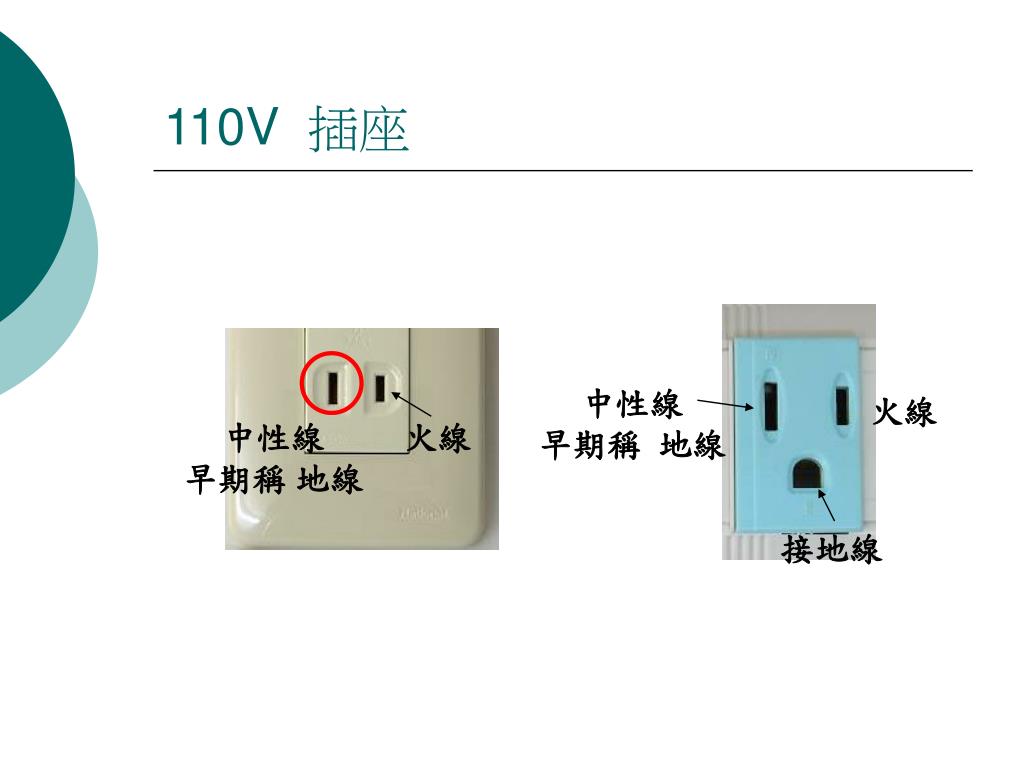

  18. 中性線 早期稱 地線 火線 110V 插座 中性線 早期稱 地線 火線 接地線

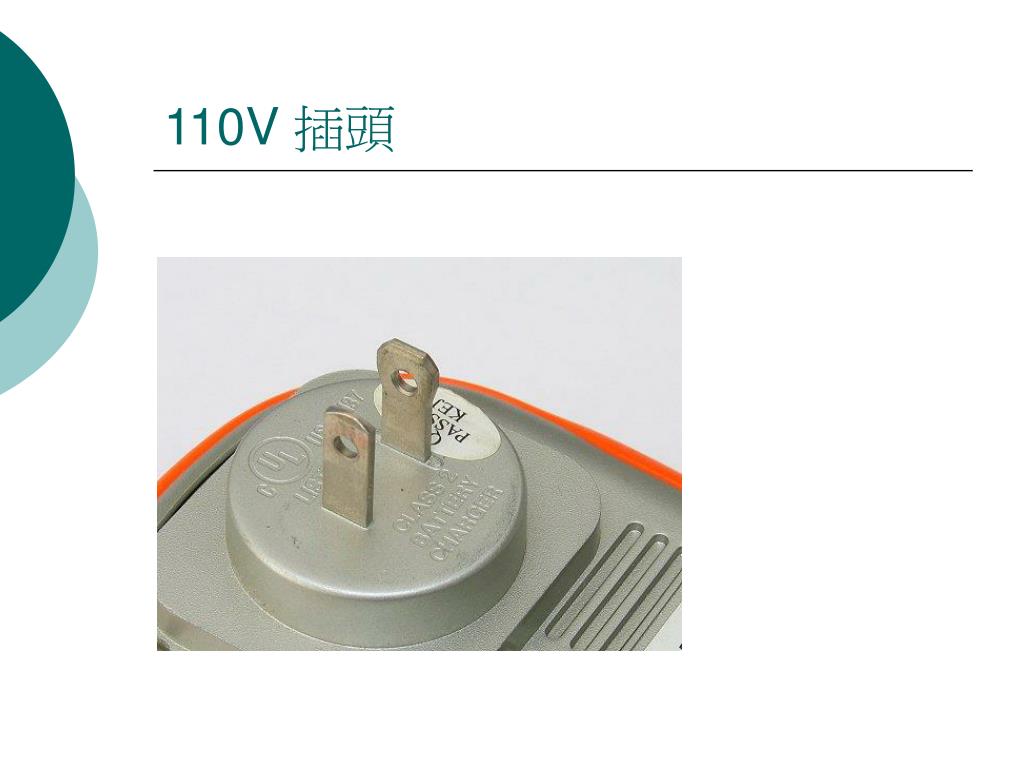

  19. 110V 插頭

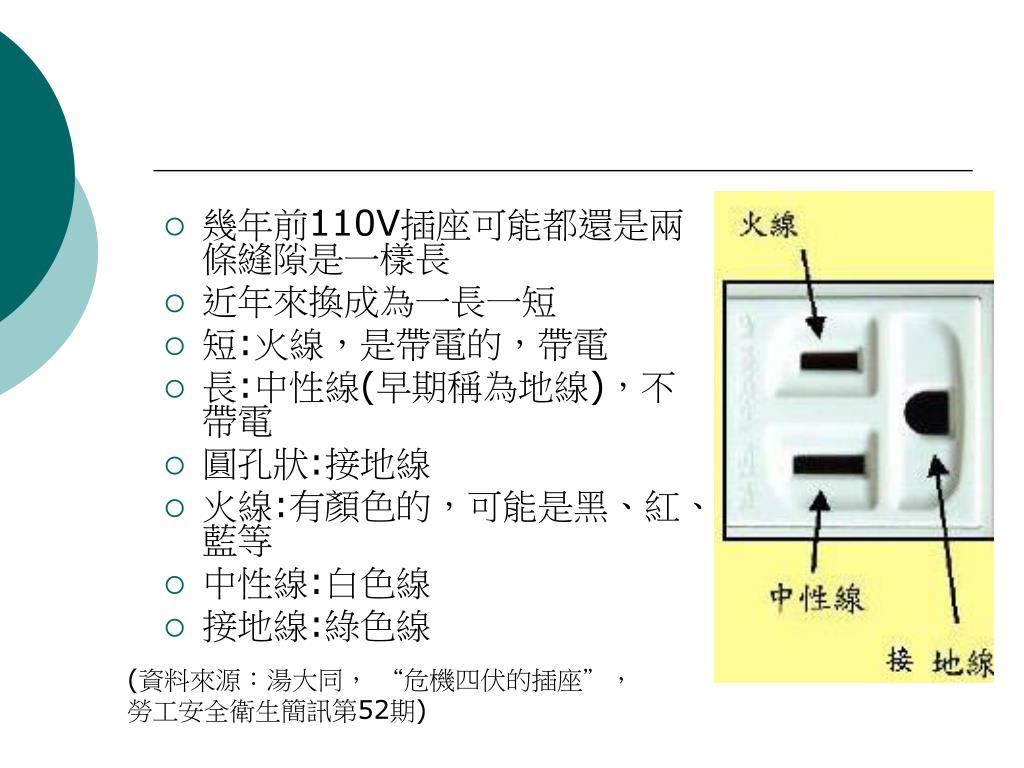

  20. 幾年前110V插座可能都還是兩條縫隙是一樣長 • 近年來換成為一長一短 • 短:火線，是帶電的，帶電 • 長:中性線(早期稱為地線)，不帶電 • 圓孔狀:接地線 • 火線:有顏色的，可能是黑、紅、藍等 • 中性線:白色線 • 接地線:綠色線 (資料來源：湯大同， “危機四伏的插座”， 勞工安全衛生簡訊第52期)

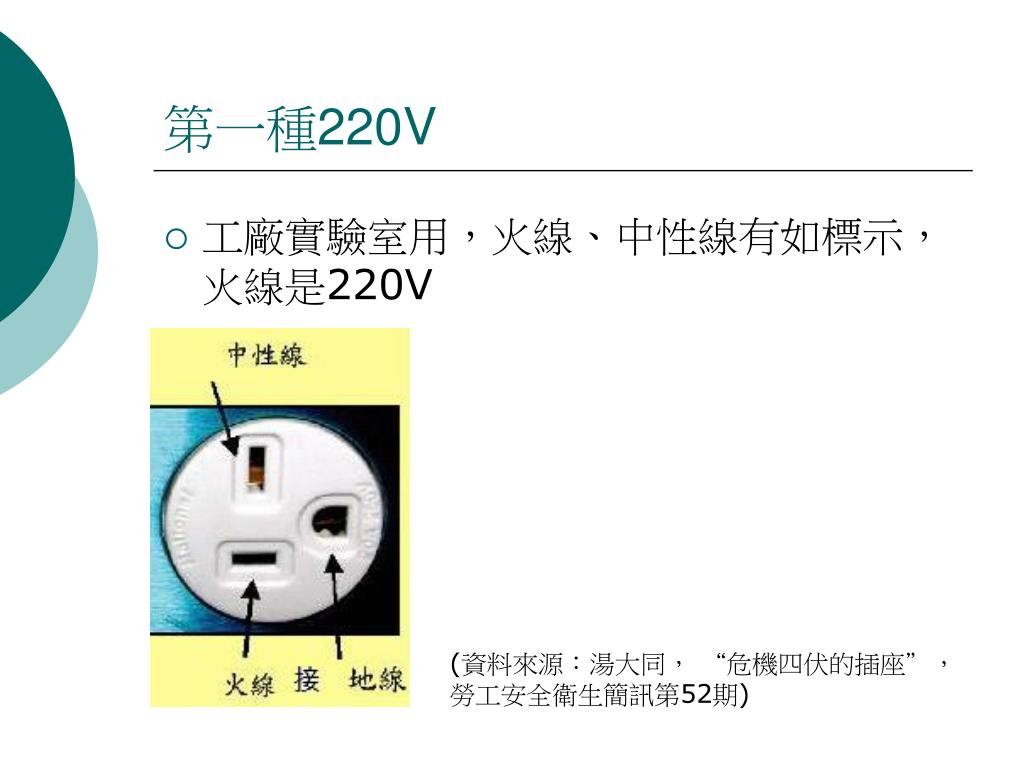

  21. 第一種220V • 工廠實驗室用，火線、中性線有如標示，火線是220V (資料來源：湯大同， “危機四伏的插座”， 勞工安全衛生簡訊第52期)

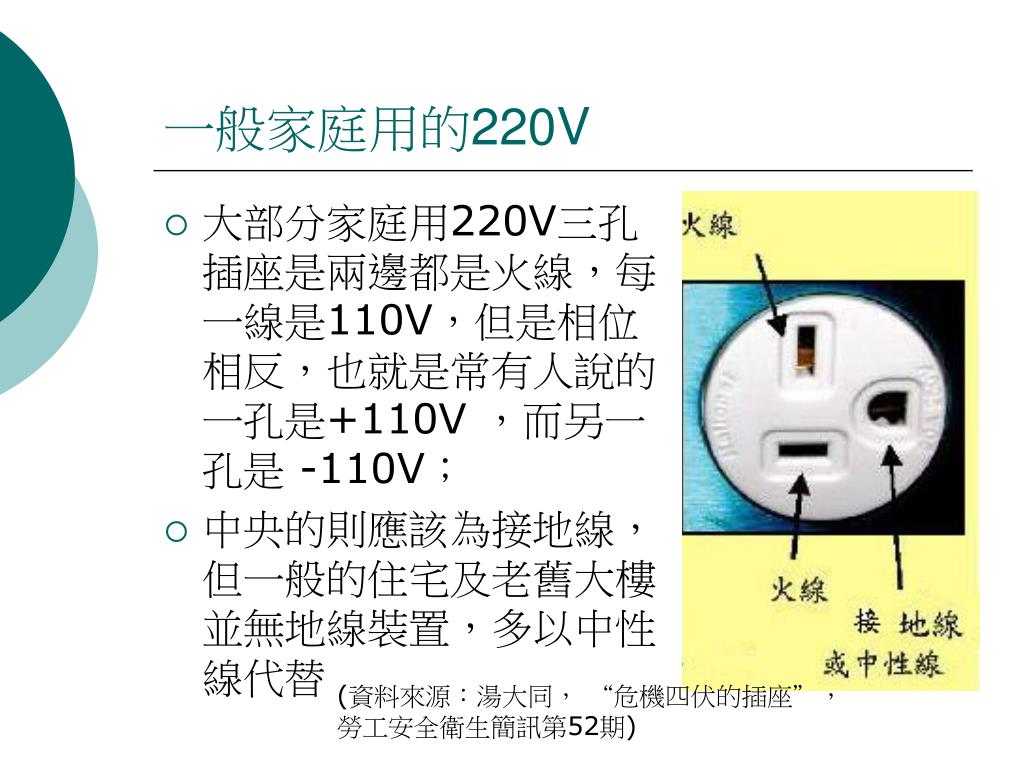

  22. 一般家庭用的220V • 大部分家庭用220V三孔插座是兩邊都是火線，每一線是110V，但是相位相反，也就是常有人說的一孔是+110V ，而另一孔是 -110V； • 中央的則應該為接地線，但一般的住宅及老舊大樓並無地線裝置，多以中性線代替 (資料來源：湯大同， “危機四伏的插座”， 勞工安全衛生簡訊第52期)

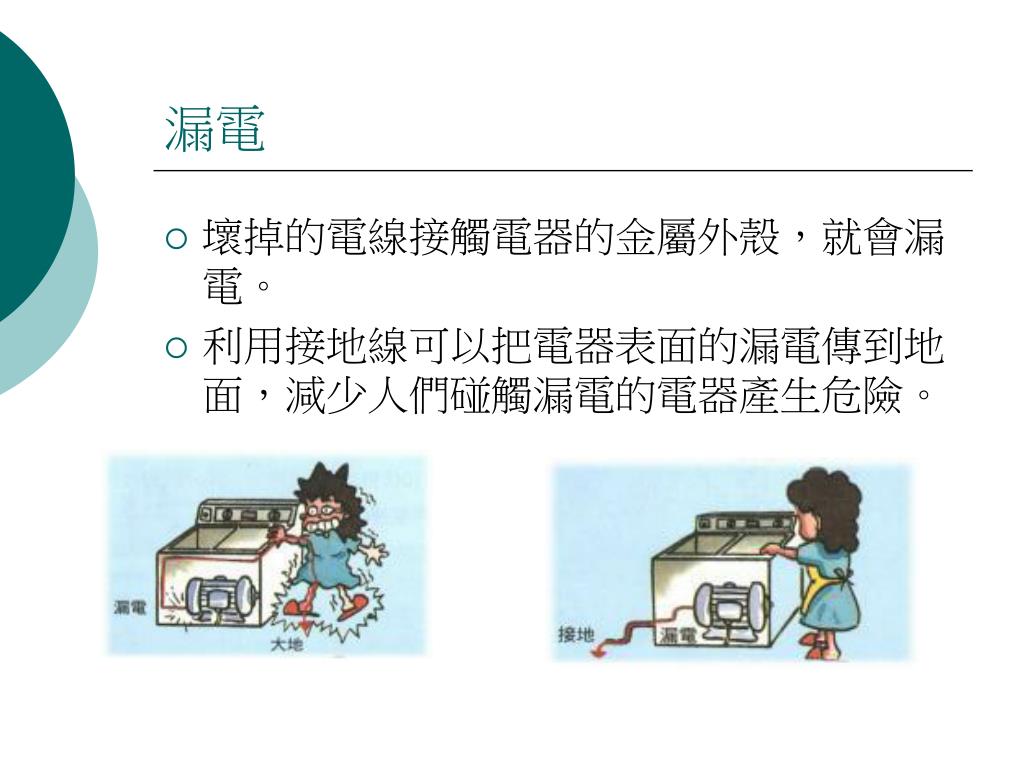

  23. 漏電 • 壞掉的電線接觸電器的金屬外殼，就會漏電。 • 利用接地線可以把電器表面的漏電傳到地面，減少人們碰觸漏電的電器產生危險。

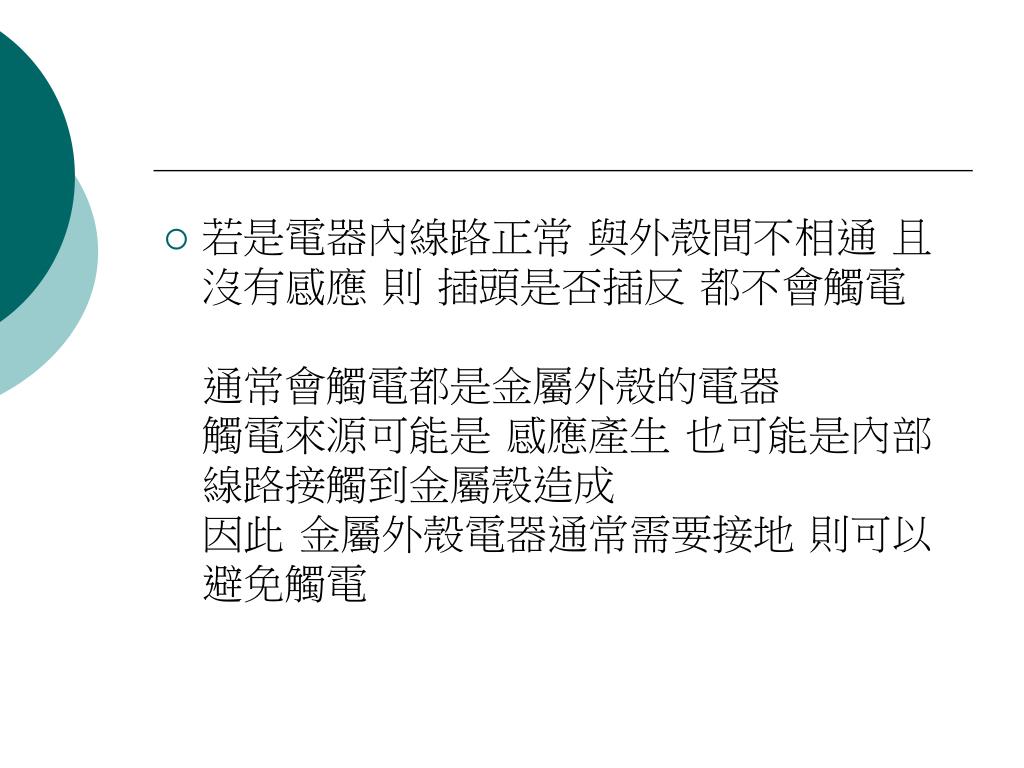

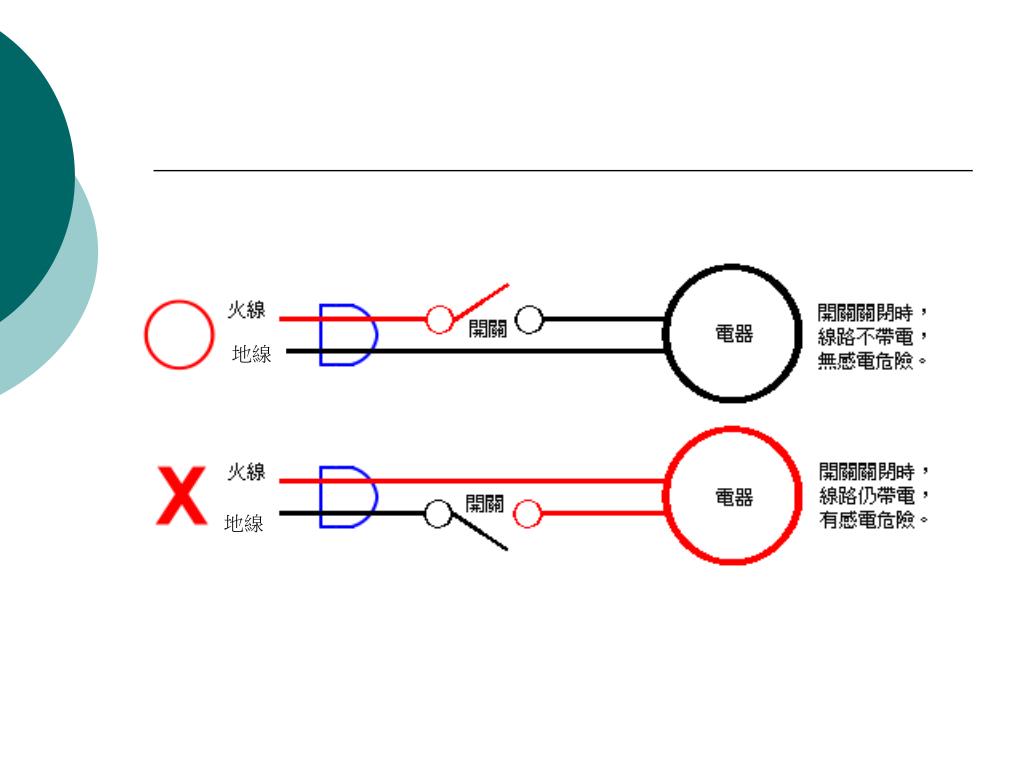

  24. 若是電器內線路正常 與外殼間不相通 且沒有感應 則 插頭是否插反 都不會觸電 通常會觸電都是金屬外殼的電器 觸電來源可能是 感應產生 也可能是內部線路接觸到金屬殼造成 因此 金屬外殼電器通常需要接地 則可以避免觸電

  25. 地線 地線
