金属材料及热处理. 第一章 金属材料的力学性能. 第 1 节 金属材料的力学性能. 金属材料的机械性能 ( 力学性能 ) ——— 金属抵抗外力而引起的变形和断裂的能力 1.1 强度和塑性 强度 —— 金属材料在静载荷的作用下抵抗永久变形和断裂的能力（ σ ） 塑性 —— 金属材料在静载荷的作用下产生塑性变形而不破坏的能力（ δ 、 Ψ ） 1. 屈服强度 () （用拉伸法测试） 一、拉伸曲线 二、刚度、弹性 —— 材料抵抗弹性变形的 能力称为刚度. (1) 屈服强度 ( σ S ) (2) 抗拉强度 ( σ b ).

nadine
Download Presentation

金属材料及热处理

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

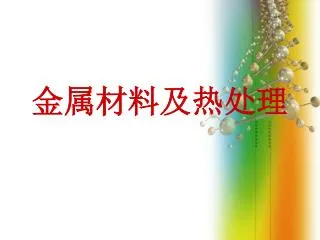

  1. 金属材料及热处理

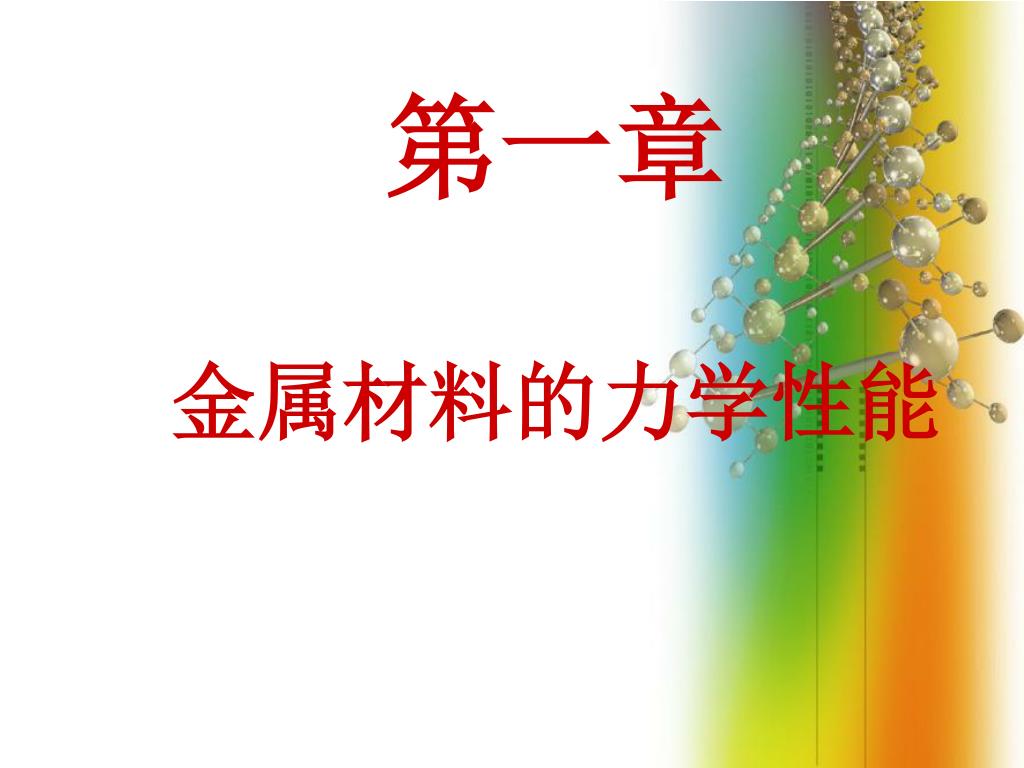

  2. 第一章金属材料的力学性能

  3. 第1节 金属材料的力学性能 金属材料的机械性能(力学性能)———金属抵抗外力而引起的变形和断裂的能力 1.1 强度和塑性 强度——金属材料在静载荷的作用下抵抗永久变形和断裂的能力（ σ） 塑性——金属材料在静载荷的作用下产生塑性变形而不破坏的能力（δ、 Ψ） 1.屈服强度() （用拉伸法测试） 一、拉伸曲线 二、刚度、弹性——材料抵抗弹性变形的 能力称为刚度

  4. (1)屈服强度(σS)(2)抗拉强度(σb) 加载荷 弹性变形 屈服 塑性变型形 断裂 σS==Fs/S0 σb==Fb/S0

  5. (3)伸长率(δ)δ=Lk－L0/L0 ×100 ％ ( 4 )断面收缩率(Ψ) Ψ =S0－Sk/s0 ×100 ％

  6. 1.2 硬度------金属材料抵抗其他物体压入其表面的能力 布氏硬度-----HBS(适用测量硬度值小于450的材料) -----HBW(适用测量硬度值小于650的材料) 洛氏硬度------HR(A,B,C) P.8 表1.1 维氏硬度------HV(极薄层的硬度)

  7. 1.3 冲击韧度——金属材料在快速冲击载荷作用下抵抗破坏的能力（aK）

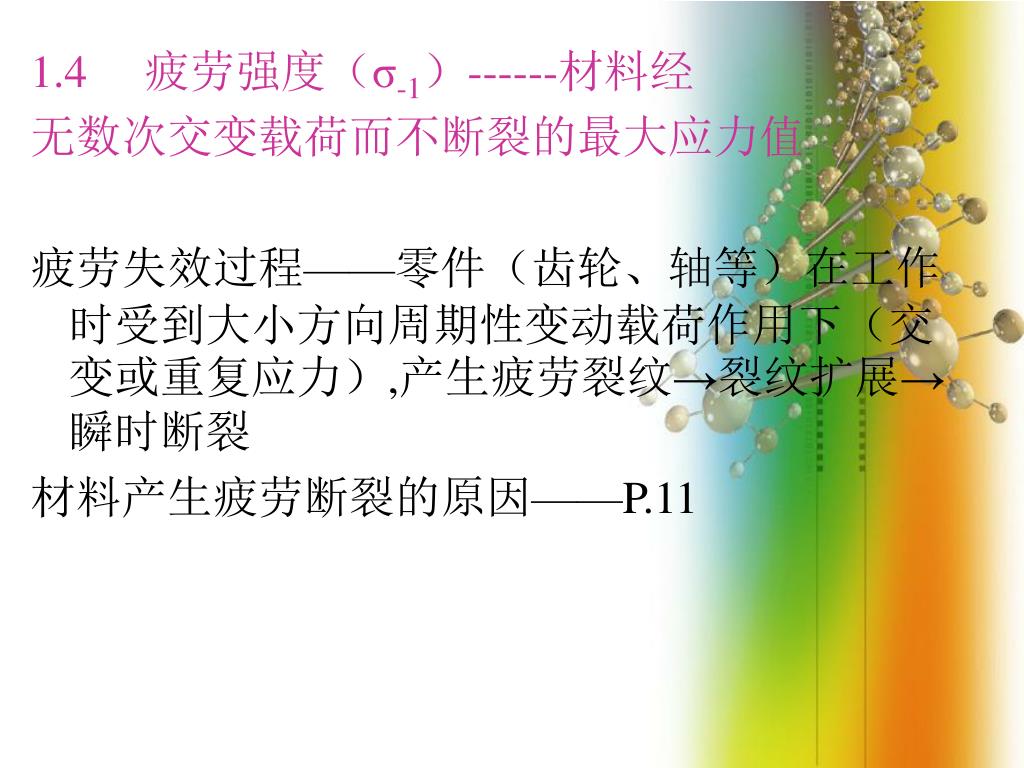

  8. 1.4 疲劳强度（σ-1）------材料经 无数次交变载荷而不断裂的最大应力值 疲劳失效过程——零件（齿轮、轴等）在工作时受到大小方向周期性变动载荷作用下（交变或重复应力）,产生疲劳裂纹→裂纹扩展→瞬时断裂 材料产生疲劳断裂的原因——P.11

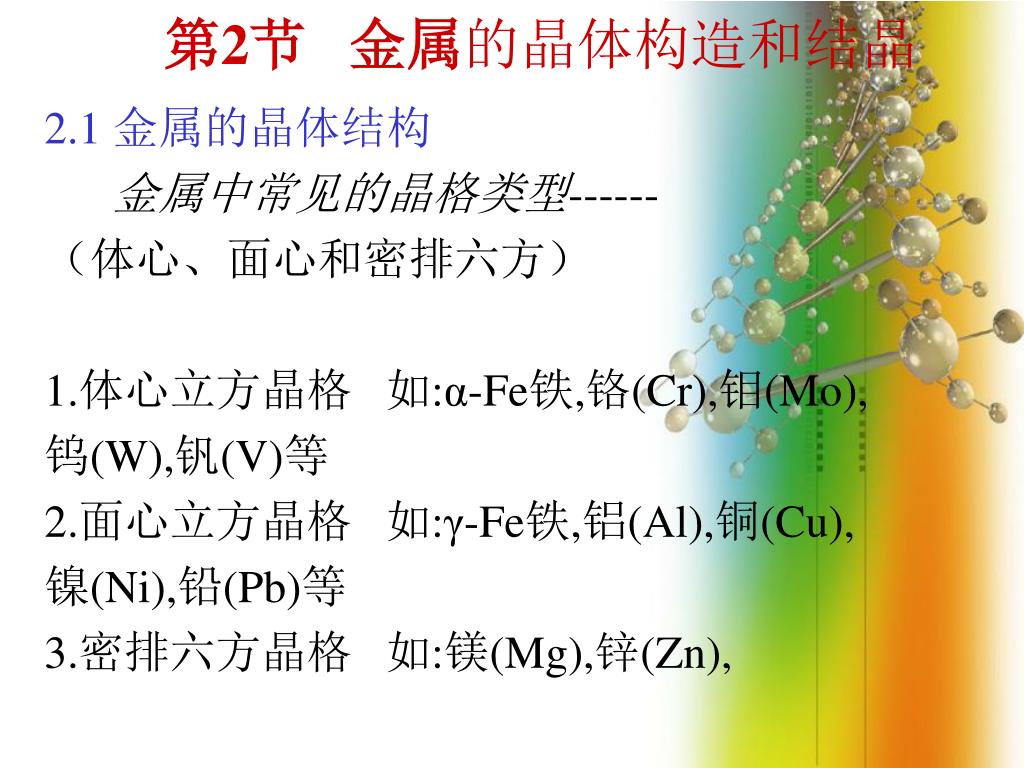

  9. 第2节 金属的晶体构造和结晶 2.1 金属的晶体结构 金属中常见的晶格类型------ （体心、面心和密排六方） 1.体心立方晶格 如:α-Fe铁,铬(Cr),钼(Mo), 钨(W),钒(V)等 2.面心立方晶格 如:γ-Fe铁,铝(Al),铜(Cu), 镍(Ni),铅(Pb)等 3.密排六方晶格 如:镁(Mg),锌(Zn),

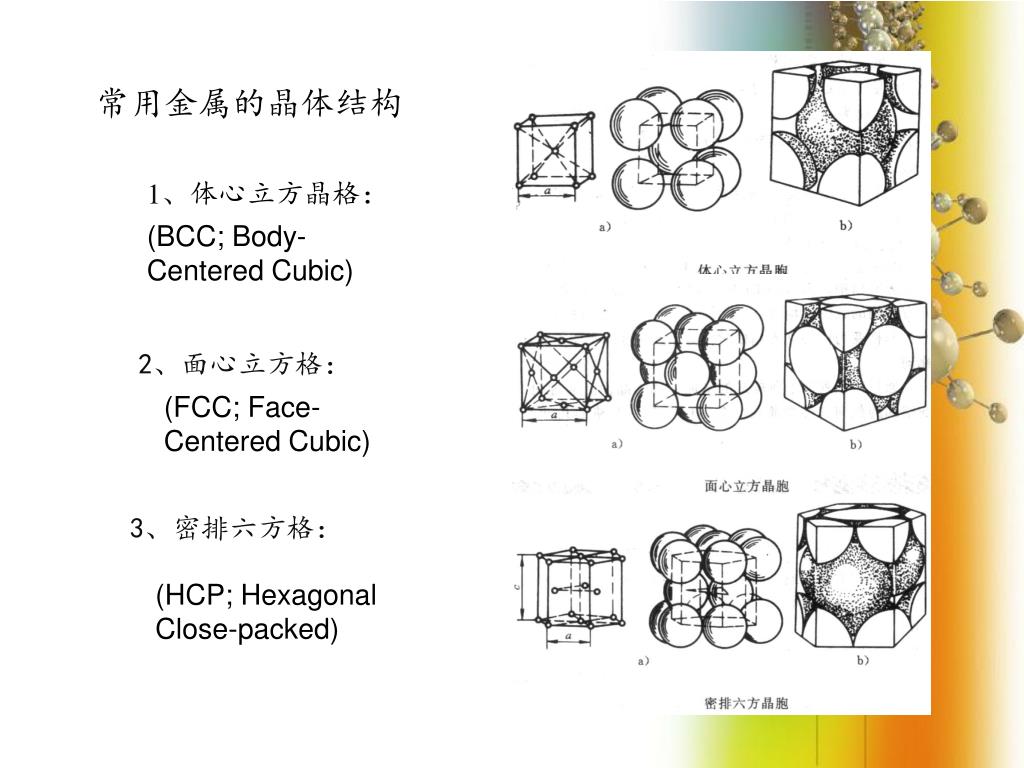

  10. 常用金属的晶体结构 1、体心立方晶格： (BCC; Body-Centered Cubic) 2、面心立方格： (FCC; Face-Centered Cubic) 3、密排六方格： (HCP; Hexagonal Close-packed)

  11. 原子排列及晶格、晶胞

  12. 实际金属的晶体结构 (1)多晶体——单晶体(各向异性)和多晶体 (各向同性) (2)晶体的缺陷 a.点缺陷——空位、间隙 b. 线缺陷——位错 c.面缺陷——晶界、亚晶界

  13. 2.2 金属的结晶过程及同素异构转变 结晶——原子从液态无序排列到固态的有序列 排列 (1)金属的冷却曲线和过冷现象(图2.7) (2)金属 的结晶过程——形核、长大(图2.8) (3)金属结晶后的晶粒大小 (4)细化晶粒的方法(增加过冷度,变质处理,振动） (5)金属的同素异构转变——金属在固态下，晶格随温度变化而发生变化. 图2.11:体心立方→面心立方→体心立方

  14. 2.3 合金的晶体结构和相图 1,合金------二个或二个以上的金属元素 熔合在一起(Fe+C=铁碳合金,Cu+Zn=黄铜) 2,组元------组成合金的独立单元 (Fe, Cu, C, Fe3C) 3,合金系--------(铁碳合金,铝硅合金等) 4,相-------结构相同,化学成分相同(液相,固相等) 5,组织-------反映相的大小,形态及分布情况.在显微镜下能观察到的金属的微观形态和面貌.又称金相组织.

  15. 合金中的常见相(组织)结构 • 固溶体-----(置换,间隙2种)图2.12 2.13 • 金属化合物-----新的复杂晶格,硬,脆 • 机械混合物------保持各自原有的晶格类型

  16. 二元匀晶相图

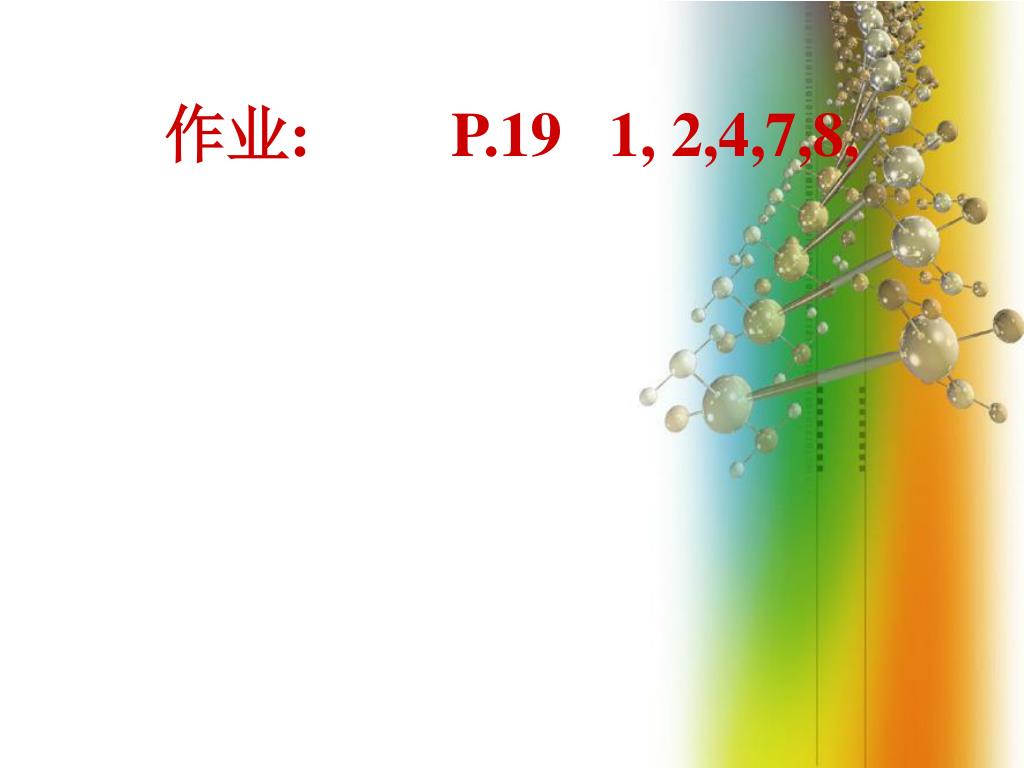

  17. 作业: P.19 1, 2,4,7,8,

  18. 第3节 铁碳合金相图 碳钢——Fe+C 2个基本组元 合金钢——Fe+C +其它元素，如 （Cr、Ni、Mn、Mo）等金属元素 3.1 铁碳合金中的基本组织 (1)铁素体（F）——碳溶于α-Fe中的间隙固溶体，体心立方晶格(照片) (2)奥氏体（A）——碳溶于γ-Fe中的间隙固溶体，面心立方晶格(910℃以上)

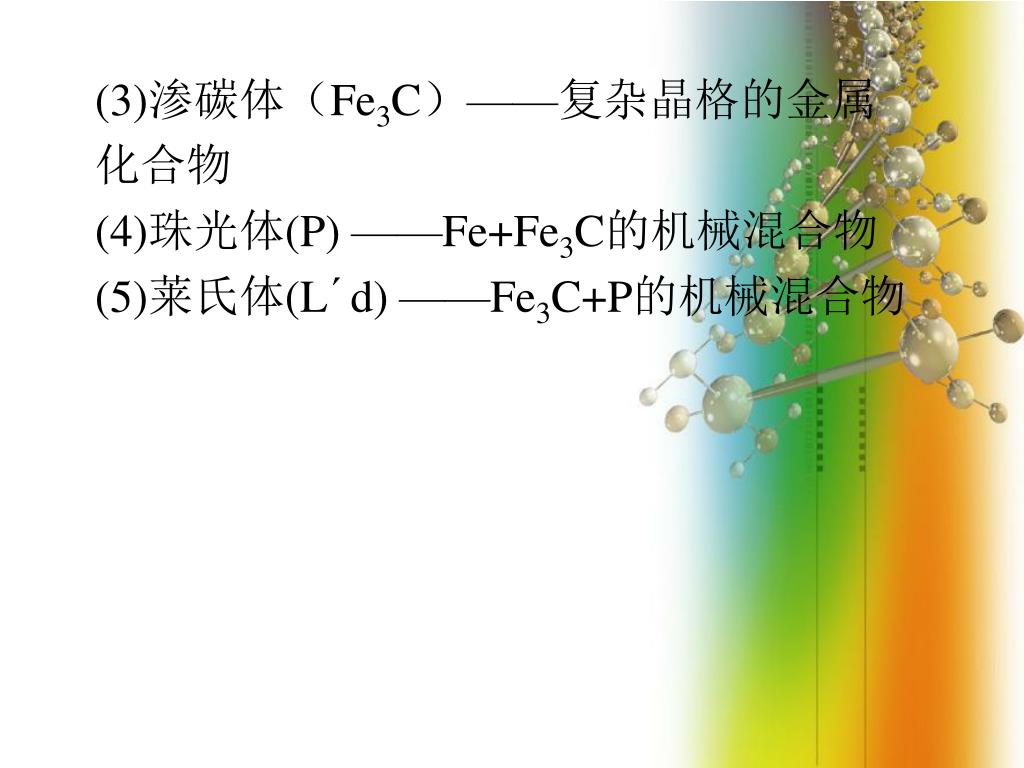

  19. (3)渗碳体（Fe3C）——复杂晶格的金属 化合物 (4)珠光体(P) ——Fe+Fe3C的机械混合物 (5)莱氏体(L´d) ——Fe3C+P的机械混合物

  20. 3.2 铁—渗碳体相图(P.26) 1, 特性点(表3.1) 2, 特性线 ES(Acm) ------奥氏体(A)→渗碳体(Fe3C) GS(A3) --------奥氏体(A →铁素体(F) PSK(A1)---------奥氏体(A)→珠光体(P) 3, 特性区(12个) 4, 3条垂直线(虚线) S--------共析点 产生珠光体(P) C-------- 共晶点 产生莱氏体 (L´d)

  21. 典型铁碳合金的结晶过程 1, 共析钢（Ⅰ）冷却曲线（P） 2, 亚共析钢（ Ⅱ ）冷却曲线（F+P） 3, 过共析钢（ Ⅲ ）冷却曲线（P+Fe3C Ⅱ ） 4, 共晶白口铁（Ⅰ）冷却曲线（Ld） 5, 亚共晶白口铁（ Ⅱ ）冷却曲线 （ P+Fe3C Ⅱ + L´d） 6, 过共晶白口铁（ Ⅲ ）冷却曲线 （Fe3C Ⅰ + L´d）

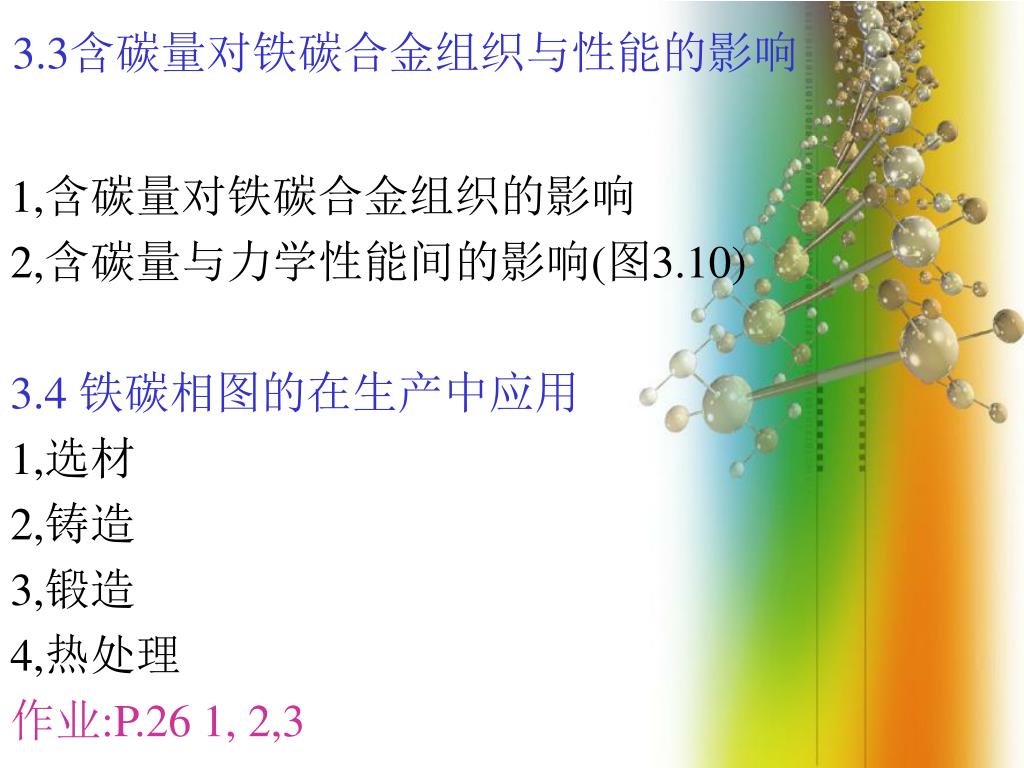

  22. 3.3含碳量对铁碳合金组织与性能的影响 1,含碳量对铁碳合金组织的影响 2,含碳量与力学性能间的影响(图3.10) 3.4 铁碳相图的在生产中应用 1,选材 2,铸造 3,锻造 4,热处理 作业:P.26 1, 2,3

  23. 铁碳合金成分、组织、性能关系

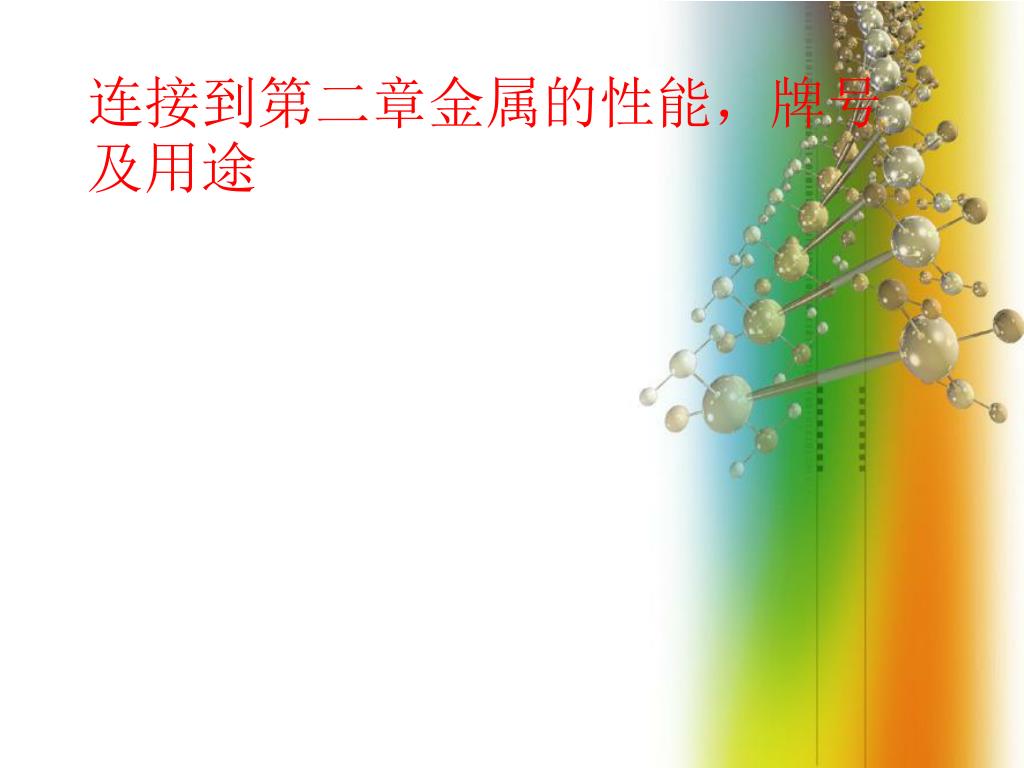

  24. 连接到第二章金属的性能，牌号及用途

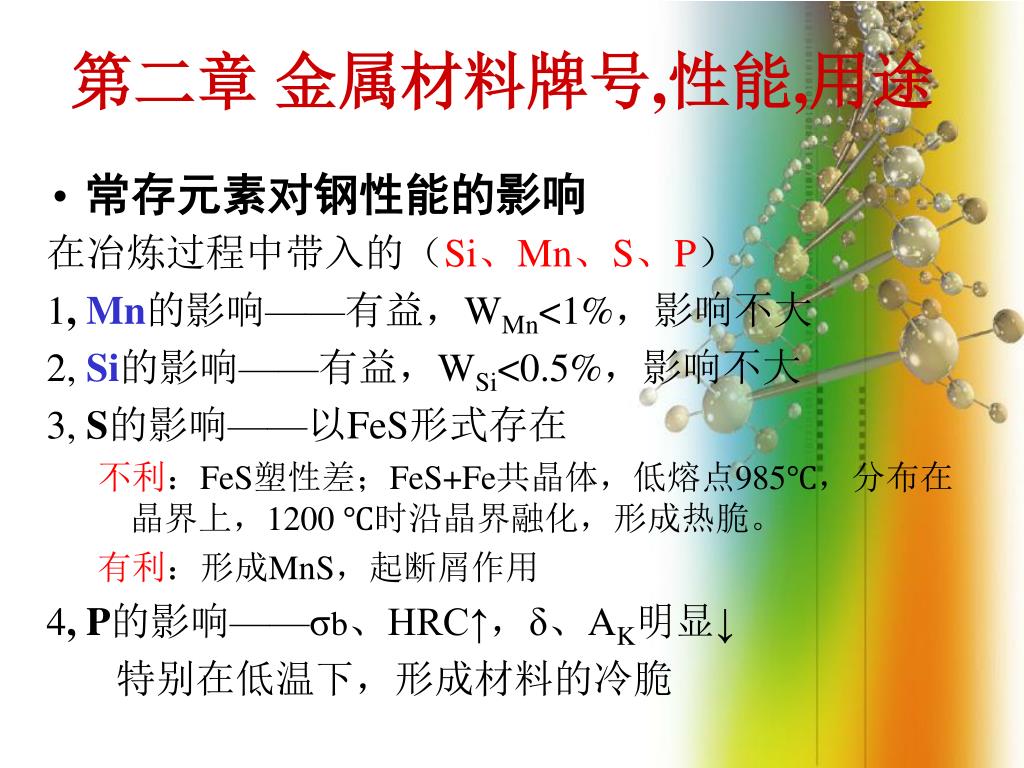

  25. 第二章 金属材料牌号,性能,用途 • 常存元素对钢性能的影响 在冶炼过程中带入的（Si、Mn、S、P） 1, Mn的影响——有益，WMn<1%，影响不大 2, Si的影响——有益，WSi<0.5%，影响不大 3, S的影响——以FeS形式存在 不利：FeS塑性差；FeS+Fe共晶体，低熔点985℃，分布在晶界上，1200 ℃时沿晶界融化，形成热脆。 有利：形成MnS，起断屑作用 4, P的影响——σb、HRC↑，δ、AK明显↓ 特别在低温下，形成材料的冷脆

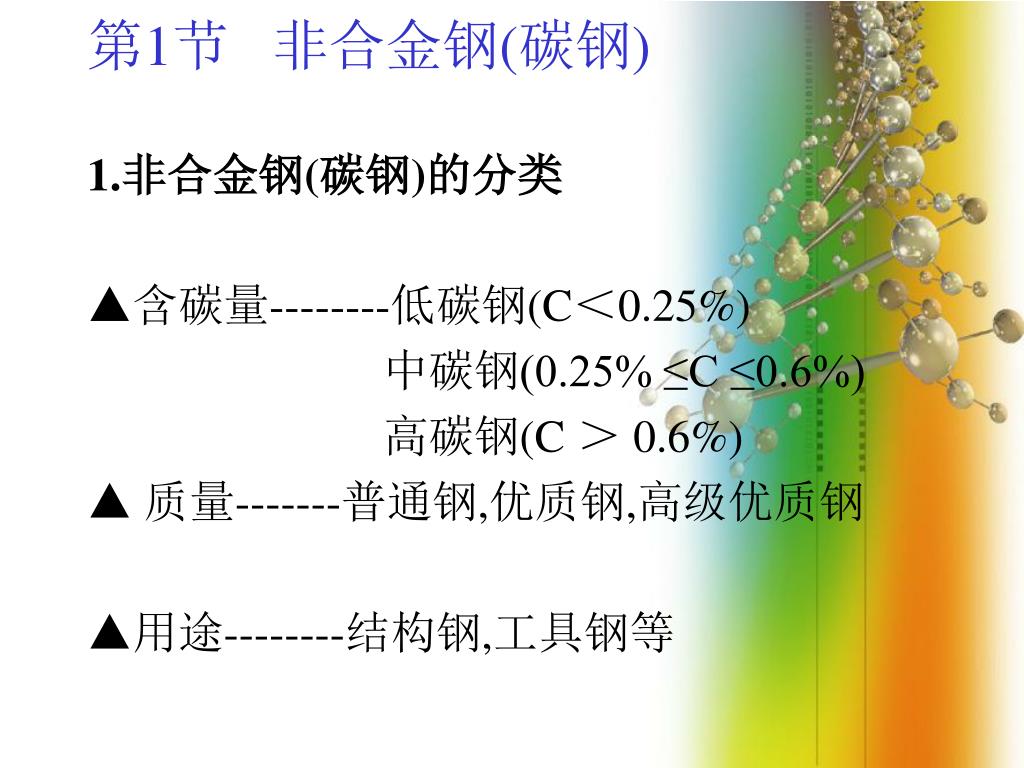

  26. 第1节 非合金钢(碳钢) 1.非合金钢(碳钢)的分类 ▲含碳量--------低碳钢(C＜0.25%) 中碳钢(0.25% ≤C ≤0.6%) 高碳钢(C ＞ 0.6%) ▲质量-------普通钢,优质钢,高级优质钢 ▲用途--------结构钢,工具钢等

  27. 2.非合金钢(碳钢)的牌号,性能和用途 • 表5.1(普通碳素结构钢) • 表5.2(优质碳素结构钢) • 表5.3(碳素工具钢) • 铸钢ZG230-450

  28. 第2节 低合金钢,合金钢 • 合金钢=碳钢+合金元素 • 合金元素在钢中的作用— • 改变组织,提高性能

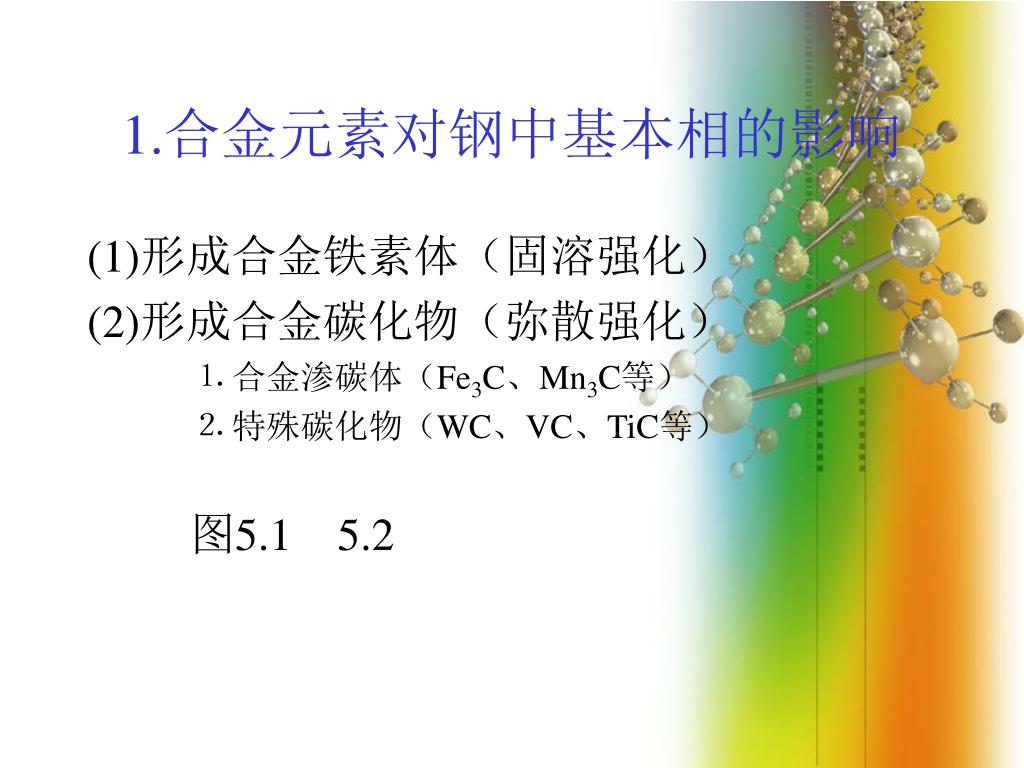

  29. 1.合金元素对钢中基本相的影响 (1)形成合金铁素体（固溶强化） (2)形成合金碳化物（弥散强化） ⒈ 合金渗碳体（Fe3C、Mn3C等） ⒉ 特殊碳化物（WC、VC、TiC等） 图5.1 5.2

  30. (3)细化晶粒(特殊碳化物阻碍A晶粒长大) (4)增加淬透性(图5.3)C曲线向右移动 (5)提高红硬性-----材料在高温下还保持 高硬度 的能力 a.回火稳定性提高 b.二次硬化现象(图5.4) (6)增加了残余A的量(图5.5)

  31. 2.合金结构钢的种类及特点 1,低合金高强度结构钢(C≤0.2%,Me ≤03%) 表5.4 2,合金结构钢(数字+元素符号+数字)P.55 (1)合金渗碳钢(C≈0.2%) P.55 (2)合金调质钢(C≈0.4%) P.55 3,合金弹簧钢(C≈0.6%) P.55 4,滚动轴承钢(C≈1%, Cr=0.5~1.5%) P.56

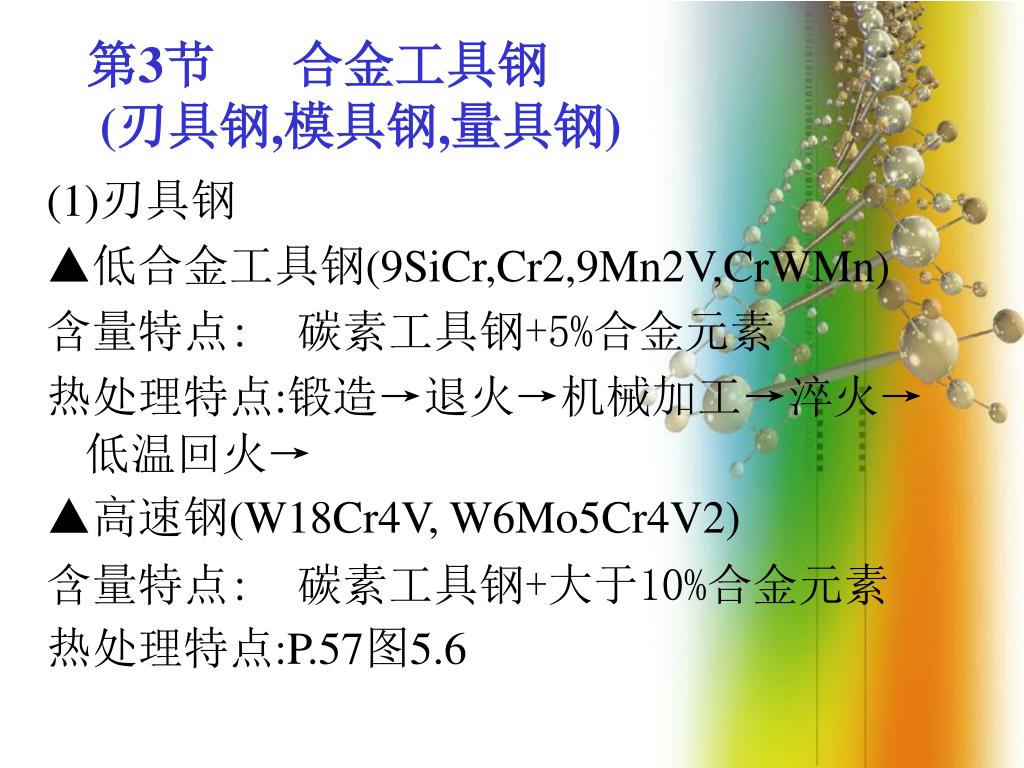

  32. 第3节 合金工具钢(刃具钢,模具钢,量具钢) (1)刃具钢 ▲低合金工具钢(9SiCr,Cr2,9Mn2V,CrWMn) 含量特点: 碳素工具钢+5%合金元素 热处理特点:锻造→退火→机械加工→淬火→低温回火→ ▲高速钢(W18Cr4V, W6Mo5Cr4V2) 含量特点: 碳素工具钢+大于10%合金元素 热处理特点:P.57图5.6

  33. (2) 模具钢 ▲冷作模具钢(Cr12, Cr12MoV) 含量特点: C=1.4~2.3%, Cr=11~13% 热处理特点: 高温淬火+低温回火 使用要求:高硬度,高耐磨,好的强度及韧性 ▲热作模具钢(5CrMoMn,5CrNiMo) 含量特点: C=0.5%+合金元素, 热处理特点: 淬火+中温回火 使用要求:在高温下具有强度及韧性,耐磨性和热疲劳抗力及较好的导热性

  34. (3)量具钢 (T10A,T12A, 9SiCr,CrWMn,GCr15) 含量特点: C=1%+合金元素 热处理特点: 淬火+冷处理+ 低温回火+时效(30h) 使用要求: 高耐磨,高耐磨,高精度,尺寸稳定性

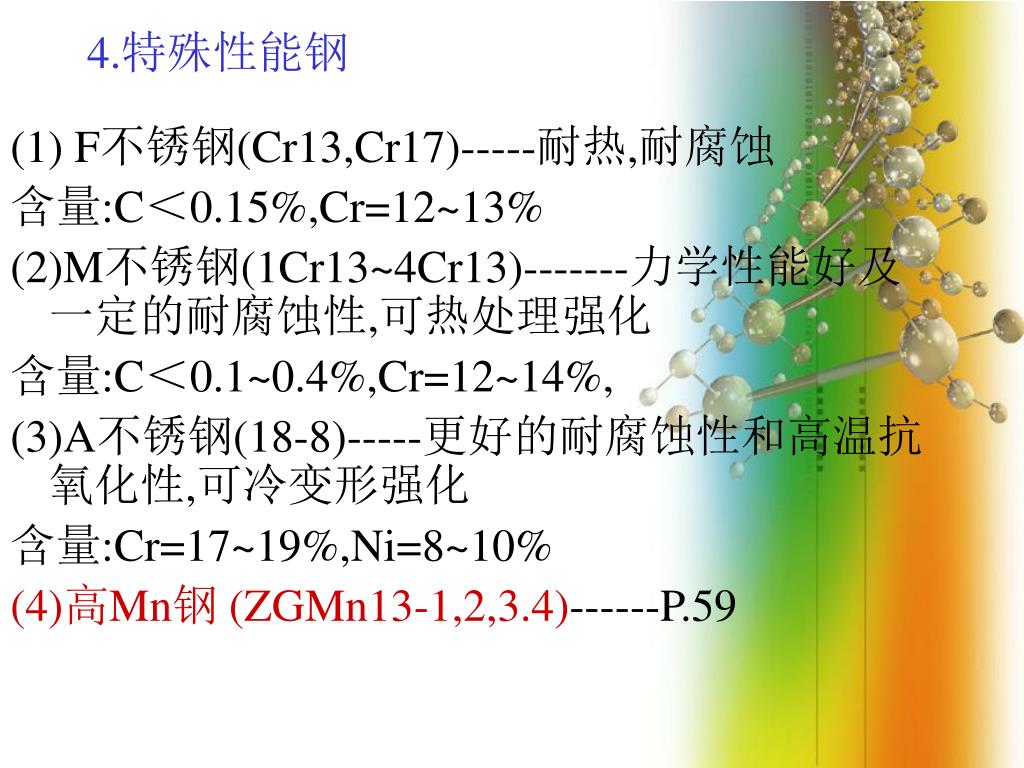

  35. 4.特殊性能钢 (1) F不锈钢(Cr13,Cr17)-----耐热,耐腐蚀 含量:C＜0.15%,Cr=12~13% (2)M不锈钢(1Cr13~4Cr13)-------力学性能好及一定的耐腐蚀性,可热处理强化 含量:C＜0.1~0.4%,Cr=12~14%, (3)A不锈钢(18-8)-----更好的耐腐蚀性和高温抗氧化性,可冷变形强化 含量:Cr=17~19%,Ni=8~10% (4)高Mn钢 (ZGMn13-1,2,3.4)------P.59

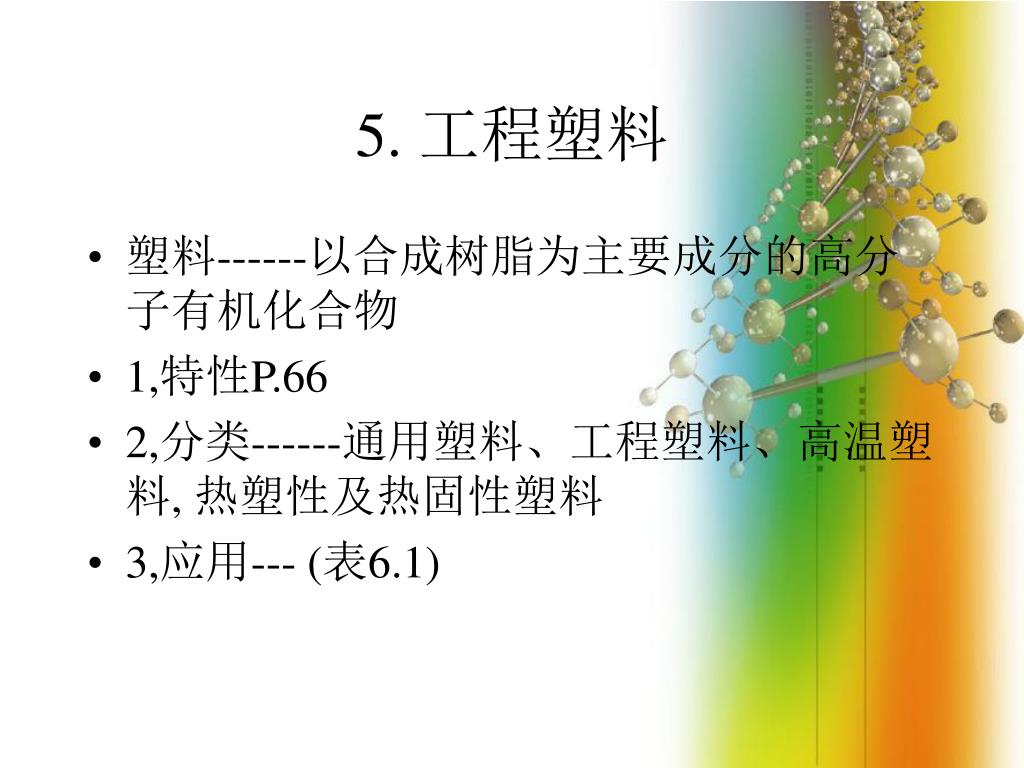

  36. 5. 工程塑料 • 塑料------以合成树脂为主要成分的高分子有机化合物 • 1,特性P.66 • 2,分类------通用塑料、工程塑料、高温塑料, 热塑性及热固性塑料 • 3,应用--- (表6.1)

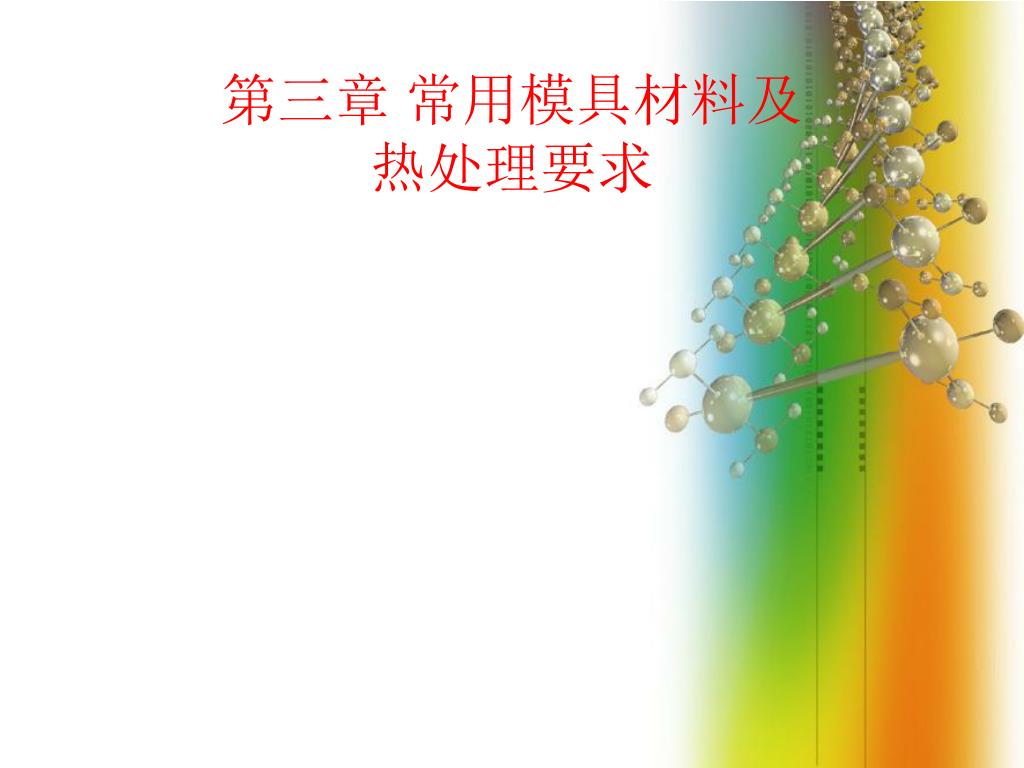

  37. 第三章 常用模具材料及热处理要求
