1.3 计算机网络的类型

1.3 计算机网络的类型. 1.3.1 按网络拓扑结构分类 1.3.2 按网络控制方式分类 1.3.3 按网络规模分类 1.3.4 按通信传输方式分类 1.3.5 按网络配置分类 1.3.6 其他分类方式. 1.3.1 按网络拓扑结构分类. 拓扑结构 一般指点和线的几何排列或组成的几何图形。 计算机网络的拓扑结构 是指一个网络的通信链路和结点的几何排列或物理布局图形。 链路 是网络中相邻两个结点之间的物理通路， 结点 指计算机和有关的网络设备，甚至指一个网络。按拓扑结构，计算机网络可分为以下五类。. 1.3.1 按网络拓扑结构分类.

nadine-beasley
Download Presentation

1.3 计算机网络的类型

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

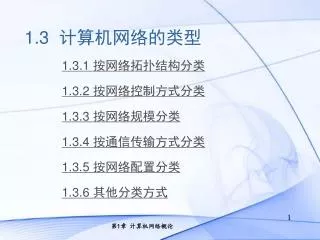

  1. 1.3 计算机网络的类型 • 1.3.1 按网络拓扑结构分类 • 1.3.2 按网络控制方式分类 • 1.3.3 按网络规模分类 • 1.3.4 按通信传输方式分类 • 1.3.5 按网络配置分类 • 1.3.6 其他分类方式

  2. 1.3.1 按网络拓扑结构分类 • 拓扑结构一般指点和线的几何排列或组成的几何图形。计算机网络的拓扑结构是指一个网络的通信链路和结点的几何排列或物理布局图形。链路是网络中相邻两个结点之间的物理通路，结点指计算机和有关的网络设备，甚至指一个网络。按拓扑结构，计算机网络可分为以下五类。

  3. 1.3.1 按网络拓扑结构分类 • 1．星形网络 • 星形拓扑是由中央结点为中心与各结点连接组成的，多结点与中央结点通过点到点的方式连接，拓扑结构如图1.8（a）所示。 图1.8 星形和树形网络拓扑

  4. 1.3.1 按网络拓扑结构分类 • 它具有以下特点： • 网络结构简单，便于管理。 • 控制简单，建网容易。 • 网络延迟时间较短，误码率较低。 • 网络共享能力较差。 • 通信线路利用率不高。 • 中央结点负荷太重。 • 网络可靠性低。

  5. 1.3.1 按网络拓扑结构分类 • 2．树形网络 • 树形网络是将多级星形网络按层次方式排列得到的网络，其拓扑结构如图1.8（b）所示。 图1.8 星形和树形网络拓扑

  6. 1.3.1 按网络拓扑结构分类 • 图1.9 某大学校园网结构示意图

  7. 1.3.1 按网络拓扑结构分类 • 特点： • 结构简单，成本低。 • 每个链路都支持双向传输。 • 结点扩充方便灵活。 • 除叶结点及其相连的链路外，任何一个结点或链路产生的故障都会影响整个网络。 • 星形和树形网络是LAN中最常见的实现形式。

  8. 1.3.1 按网络拓扑结构分类 • 3．总线形网络 • 由一条高速公用总线连接若干个结点所形成的网络即为总线形网络，拓扑结构如图1.10（a）所示。 图1.10 总线形和环形网络拓扑

  9. 1.3.1 按网络拓扑结构分类 • 特点： • 结构简单灵活，便于扩充。 • 信道利用率高。 • 传输速率高。 • 可靠性不高。 • 产生冲突问题。

  10. 1.3.1 按网络拓扑结构分类 • 4．环形网络 • 环形网中各结点通过环路接口连在一条首尾相连的闭合环形通信线路中，环上任何结点均可请求发送信息，拓扑结构如图1.10（b）所示。 图1.10 总线形和环形网络拓扑

  11. 1.3.1 按网络拓扑结构分类 • 图1.11 某大学主干网

  12. 1.3.1 按网络拓扑结构分类 • 特点： • 大大简化了路径选择的控制。 • 可靠性高。 • 结点过多时，网络响应时间长。 • 网络确定时，其延时固定，实时性强。

  13. 1.3.1 按网络拓扑结构分类 • 5．网状形网 • 网状形网是广域网中最常采用的一种网络形式。拓扑结构如图1.12所示。 图1.12 网状形网络拓扑结构

  14. 1.3.1 按网络拓扑结构分类 • 特点： • 网络可靠性高。 • 可扩充性好。 • 网络可建成各种形状，采用多种通信信道，多种传输速率。

  15. 1.3.1 按网络拓扑结构分类 • 以上介绍了五种基本的网络拓扑结构，事实上以此为基础，还可构造出一些复合型的网络拓扑结构。例如，中国教育科研计算机网络（CERNET）可认为是网状形网、树形网和环形网的复合，如图1.13所示。其主干网为网状形结构，连接的每一所大学大多是树形结构或环形结构。

  16. 1.3.1 按网络拓扑结构分类 • 图1.13 中国教育科研计算机网络拓扑图

  17. Lecture Review • What is Computer Network? • Distinguishing internet and Internet • Main functions of Computer Networks • Networks classified by topology

  18. 1.3.2 按网络控制方式分类 • 1. 集中式计算机网络 • 这种网络的处理和控制功能都高度集中在一个或少数几个结点上，所有的信息流都必须经过这些结点之一。因此，这些结点是网络的处理和控制中心，其余的大多数结点则只有较少的处理和控制功能。 • 2. 分布式计算机网络 • 在这种网络中，不存在一个处理和控制中心，网络中任一结点都至少和另外两个结点相连接，信息从一个结点到达另一结点时，可能有多条路径。

  19. 1.3.2 按网络控制方式分类

  20. 1.3.2 按网络控制方式分类

  21. 1.3.3 按网络规模分类 • 1. 局域网-LAN • 一般用微机通过高速线路相连，作用范围通常在1公里以内，一般是一幢楼房或一个单位。 • 2. 城域网-MAN • 作用范围介于广域网和局域网之间，通常为5～50公里。 • 3. 广域网-WAN • 又称远程网，作用范围通常为几十到几千公里。CHINAPAC，CHINADDN，CHINAGBN，CERNET以及覆盖全球的Internet均是广域网。

  22. 1.3.4 按通信传输方式分类 • 1．点到点传播型网-P2P • 网络中的每两台主机、两台结点交换机之间或主机与结点交换机之间都存在一条物理信道。 • 2．广播型网-Broadcasting • 所有主机共享一条信道，某主机发出的数据，其他主机都能收到。

  23. 1.3.5 按网络配置分类 • 1．同类网 • 如果在网络系统中，每台机器既是服务器，又是工作站，那这个网络系统就是同类网，也称对等网络（Peer-to-peer Network）。 • 2．单服务器网 • 单服务器网指只有一台机器作为整个网的服务器，其他机器全部都是工作站。 • 3．混合网 • 如果网络中的服务器不只一个，同时又不是每个工作站都可以当作服务器来使用，那么这个网就是混合网。

  24. 1.3.6 其他分类方式 • （1） 按网络传输信息采用的物理信道来分类，可划分为有线网络和无线网络。 • （2）按通信速率的不同来分类，可划分为低速网络（数据传输速率在1.5Mbps以下的网络系统）、中速网络（数据传输速率在50Mbps以下的网络系统）、高速网络（数据传输速率在50Mbps以上的网络系统）。

  25. 1.3.6 其他分类方式 • （3）按使用范围的大小分类，可分为公用网和专用网。其中专用网络根据网络环境又可细分为部门网络、企业网络、校园网络三种。 • （4）按数据交换方式分类，可分为线路交换网络、报文交换网络、分组交换网络、ATM网络等。 • （5）按传输的信号分类，可分为数字网和模拟网。 • （6）按采用的网络操作系统分类，可分为Novell网、Windows NT网、Windows 2000 Server网、Unix网、Linux网等。
