Heap Cloning: Enabling Dynamic Symbolic Execution of Java Programs

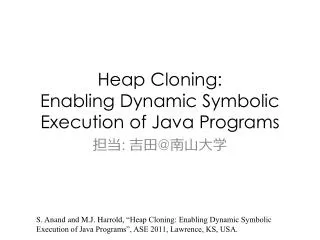

1. Heap Cloning:Enabling Dynamic Symbolic Execution of Java Programs 担当: 吉田@南山大学 S. Anandand M.J. Harrold, “Heap Cloning: Enabling Dynamic Symbolic Execution of Java Programs”, ASE 2011, Lawrence, KS, USA.

2. 背景 • Symbolic exection • プログラム解析の技術 • 記号を入力して解釈実行し path constraints を算出 • 実行できないプログラム • native methods や library classes の存在 • DSE: Dynamic symbolic execution • Concolicexection • 具体的な値を用いた実行と記号実行の併用 • 記号実行できない箇所を補う

3. DSEの問題 • 記号実行できないプログラム • native methods, standard libraryclasses • 副作用により具体的な実行結果と記号実行の結果に差異が生じる • 手動で解析用モデルを補うことで対処 • 記号実行系の実現の難しさ • 記号実行用インタプリタとJVMとの不親和 • 命令の置換え実行をするアプローチでもライブラリがうまく扱えず、精度が落ちる

4. Heap Cloning • 目的: • 解析用のモデルを追加する手間を減らしたい • 既存の手法の限界を打ち破る • 提案: • ヒープの二重化 • 本来の具体的な計算に用いるヒープ • 記号計算用のヒープ • 副作用がある native methods を特定 • native method を呼び出したあとにヒープ間に差異が生じたら副作用あり • Standard library classes を使わない

5. 実現方法 • プログラムを書換える • ヒープの二重化 • 直感的には、すべてのオブジェクトのラッパーを作る • Standard library classes を使わないようにする S. Anandand M.J. Harrold, “Heap Cloning: Enabling Dynamic Symbolic Execution of Java Programs”, ASE 2011, Lawrence, KS, USA.

6. 評価実験 • 実装: CINGER (ConcolicINputGEneratoR) • 実験: • 対象: NanoXML, JLex, Sat4J(2 versions), BCEL, Lucene(約 12千〜57千行) • テストケースを実行して path constraints を算出 • ライブラリクラス内の実行で生じる制約を確認 • BCEL の場合、約 90% • 命令を置き換える方法で精度の向上に貢献できる • モデル化すべき native method の特定 • 56 個中 1 個 (arraycopy in java.lang.system)

7. Automatic Generation of Load Tests 担当: 蜂巣@南山大学 P. Zhang, S. Elbaum, and M. B. Dwyer, “Automatic Generation of Load Tests”, ASE 2011, Lawrence, KS, USA.

8. 背景 • Load Test: 極端な負荷の下で，システムの性能が許容できるかどうか検証する • 既存のLoad Test生成方法の限界 • 特定の値に依存 • 入力サイズを増やすとコスト増 • 入力サイズを増やしても同じ計算ばかり増える • 応答時間やスループット以外の評価基準を扱えない • メモリや消費電力

9. 提案方法 • 単に入力サイズを増やすのではなく，注意深くデータを選ぶ • プログラムの振舞いの多様性(diversity)をカバー • 複数の評価基準に対応 • 記号実行を用いてプログラムパスを探索してテスト生成

10. direct and incremental SE direct: 基準に従って，負荷の高そうなパスに向かって探す incremental: 各フェイズでパスをクラスタリングし，有望そうなパスを選ぶ テスタのすること (1) 記号として扱う変数を指定 (2) 生成するテスト数を指定 (testSuitSize) (3) 基準を選択(measure) 　　　応答時間，消費メモリ 　さらに，1フェイズの分岐の数を 　指定 (lookAhead) 共通のノードの距離が lookAhead/testSuitSize以上 testSuitSize=2, lookAhead=6

11. 評価 • 応答時間(左の図) • JZlibを使って比較(ランダムデータ) • 2倍の差 • 記号実行の最大分岐数を100に • すれば100MBまで生成可能 • 2. 消費メモリ • SAT4Jを使って比較(ベンチマーク) • 1.2倍から3.7倍の増加 • 3. 複数(応答時間と消費メモリ) • (左の表) • TinySQLを使って比較 • 応答時間も消費メモリも約2倍増加 • 　テストケースの多様性も十分

12. Symbolic Search-Based Testing 担当: 吉田@南山大学 A. Baars, M. Harman and et al. , “Symbolic Search-Based Testing”, ASE 2011, Lawrence, KS, USA.

13. 背景と提案 • Search Based Software Testing • テストデータの自動生成 • 生成時の基準: Branch coverage • テストデータの探索アルゴリズムは研究されているが、fitness function は古いまま • Symbolic Search-Based Testing • Fitness function の改善 • Partial symbolic execution による静的解析 • 精度に関する尺度の導入

14. Symbolically EnhancedFitness Function • 目的の経路からそれた分岐で評価 • 従来: • 2 つのパラメタの和 • branch distance (分岐条件と距離) • 例: x > 0 ⇒|x – 0| + K (K is a failure constant. K=1) • approach level(目標分岐条件までの距離) • 提案: • 目的の分岐までの各経路で2つのパラメタの和を求め、その最小値 • path distance (branch distance の総和) • approximation level(ループの存在による記号実行の不正確さ)

15. Approximation Level • 分岐 2 から 8 まで • ループの存在 • s, iの値は正しく計算できない • Path condition: • <n > 0 ∧ 0 < n ∧ a = n> • approximation level: 3 • 1 ≧n, s = 10, b = s

16. 評価実験 • 前提: • 探索方法: • [local search] Alternating Variable Method (AVM) • [global search] Generic Algorithm (GA) • 対象: 複数のC言語のプログラム, 分岐数 338 • RQ1: branch coverage に負の影響がない？ • 結果: 同じか coverage を上げる • 探索の成功率も高める傾向 • ただし、オーバーフロー等の検査があると成功率が下がる • RQ2: 効率が向上する？ • AVM: 最大で約 90% の評価回数を削減 • GA:最大で約30% の評価回数を削減
